质量管理工具与方法ppt课件

质量管理工具与方法ppt课件
有用的质量统计管理工具当然不止七种 。除了新旧七种工具以外，常用的工具还 有实验设计、分布图、推移图等。
的测量系统的充分性。MSA促进了解和改进（减少变差）。
在日常生产中，我们经常根据获得的过程加工部件的测量数据去分析过程的状
态、过程的能力和监控过程的变化；那么，怎么确保分析的结果是正确的呢？我们
必须从两方面来保证：
1）确保测量数据的准确性/质量，使用测量系统分析（MSA）方法对获得测量
数据的测量系统进行评估；
4
可编辑课件PPT
5.1.1统计过程控制（SPC）
Logo
❖实施SPC的目的
1）对过程做出可靠的评估； 2）确定过程的统计控制界限，判断过程是否失控和过程是否有能力； 3）为过程提供一个早期报警系统，及时监控过程的情况以防止废品的发生； 4）减少对常规检验的依赖性，定时的观察以及系统的测量方法替代了大量的 检测和验证工作
❖特点
1）目标明确：满足顾客要求，不断改进。 2）按规定的方法和组织形式进行策划。 3）应用各类分析工具：FMEA,MSA,SPC、流程图，QFD等。 4）保证跨职能活动的效率：横向协调小组。
10
可编辑课件PPT
Logo
5.1.5生产件批准程序（PPAP）
❖概念 生产件批准程序(PPAP)规定了包括生产件和散装材料在内的生产件批准的
这些要求的潜能。
11
可编辑课件PPT
5.2质量管理七大手法
品管七大手法有新旧七种工具之说。新 旧七种工具都是由日本人总结出来的。日 本人在提出旧七种工具推行并获得成功之 后，1979年又提出新七种工具。之所以称 之为“七种工具”，是因为日本古代武士 在出阵作战时，经常携带有七种武器，所 谓七种工具就是沿用了七种武器。

质量管理工具培训课件PPT(共 44张)

质量管理工具培训课件PPT(共 44张)
质量管理工具培训
尹发 2016.10
目录
1 什么是质量管理工具
2 质量管理老七大工具
3 质量管理新七大工具
4 新老七大工具的区别
什么是质量管理工具
质量管理工具：为实现质量目标借以使用的标准、制度、 规范、方法等手段。
QC工具：将原始信息正确地语言数据化，并给出其图形 表现手法。
注:语言数据化： 筛选、推敲原始信息，以达到解决问题、产生
• 特殊原因，又称异常因素（异因），不 是过程所固有的，但对过程质量特性的 影响较大，查明原因后，是可以加以消 除的。
质量管理老七种工具
控制图法的目的
发现已经存在的或潜在的影响过程 质量的异常因素，加以消除，使过程无 异因，也即使过程达到统计稳定状态， 使过程可预测。
质量管理老七种工具
控制图的原理
应考虑「自己能做的」自己不做不行 不采用「请求别人做~」等方法
例）受到注意了，但忘了报告 受到注意 忘了报告
例）听说今天的运动会只要给事 物局打电话就会取消 运动会 取消
例）○ ○ 发生 ○ ○ 发生了
例）猫 白猫
例）占销售额的大部分 占销售额的80%
例）请求把○ ○带去 考虑带○ ○去
• 因果图 • 排列图 • 直方图 • 检查表 • 控制图 • 散布图 • 分层法
四、检查表
质量管理老七种工具
检查表法，又称调查表法，是利用统计 表来进行数据整理和初步分析的一种方 法。
质量管理老七种工具
检查表分类
可依其工作的目的或种类分为两种： 点检用检查表（例如教育训练查检表 、设备保养查检表，行车前车况查检表 ） 记录用检查表（工序分布检查表、不 合格项检查表等）
质量管理老七种工具

质量管理工具鱼骨图和柏拉图课件.ppt

质量管理工具鱼骨图和柏拉图课件.ppt
• 8. 确定了主要因素，采取了相应的措施后，为 了检查“措施效果”，还要重新画出柏拉图。
• 9. 收集数据的时间一般为1~3个月比较合适，时 间太长变动比较大，影响数据的可比性，时间 太短则只能反映一时的情况。
质量管理工具-鱼骨图和柏拉图
图2.1 护士针刺伤原因分析
质量管理工具-鱼骨图和柏拉图
柏拉图的制作步骤
1. 决定数据的分类项目。 2. 选择用来进行质量分析的度量单位，如出现的
次数（频数、件数）、成本、金额或其它。 3. 选择进行质量分析的数据的时间间隔。
4. 依分类项目类别进行数据整理，并制成统计表。 5. 依数据大小排列画出柱状图，它的高度表示该
项目度量单位的量值，显示出每个项目的影 响大小。

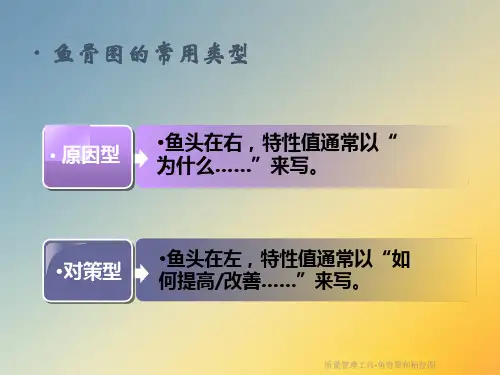

• 鱼骨图的常用类型
• 原因型
•鱼头在右，特性值通常以“ 为什么……”来写。
•对策型
•鱼头在左，特性值通常以“如 何提高/改善……”来写。
质量管理工具-鱼骨图和柏拉图
举例：原因型鱼骨图
•敷料、器 械
•途中污染
•消毒不合要求
•制 度
•医护人员
•不健全
•管理不 严
•操作不合 格
•无菌观念差 •学生进修者进出多
Ø 一般来说，关键的少数项目应是本QC小组有能力解 决的并且是最突出的，否则就失去找主要矛盾的意 义，要考虑重新进行项目的分类。
质量管理工具-鱼骨图和柏拉图
应用柏拉图应注意的事项
• 4. 一般而言，柏拉图的前三项往往累计达70~80%， 如能针对前三项做改善，便可得到70%以上的成效。
• 5. 因分析的原因不同，得到的排列图不同，通过不 同 的角度来观察问题，把握问题的实质，需要用不 同的分类方法进行分类，在排列图中通常把累计百 分比分为三类：

质量管理七大工具演示文稿ppt(共50张PPT)

质量管理七大工具演示文稿ppt(共50张PPT)

用错
率
材料
低
？
时机不当
感应不灵
收料机 判断错误
材质差
材厚不一
方法
不通电
其它
分层法（Stratification）
一种按性质、来源、影响等方面，按其分类列明，并将每类隶层关 系逐项向下层展开的过程.
目的：为了把性质不同的数据和错综复杂的影响因素分析清楚，找
到问题症结所在，以便对症下药，解决问题。
适应范围：可按性质、来源、影响等进行分类的情况下均适应 。
适应范围：计量型数据分析 。
散布图（Scatter diagrams）
方法/步骤 ：
①确定两个变量(X,Y)，及相关关系 表达主题；
②确立主变量(X)的取值范围和档 位值,并收集(或试验)X值情况下的 Y值；
③在坐标系中描点 ；
④根据所有点的分布趋势确定回归直 线；
⑤依据回归直线的斜率(相关系数r值) 判定结果 ；
铸造不良情况检查表
铸造质量不良 质检科
收集人
XXX
日期
记录人
XXX
班次
2006年1月-6月
1月
2月
3月
4月
5月
224
258
356
353
332
240
256
283
272
245
151
165
178
168
144
75
80
90
94
82
14
18
27
23
16
704
777
934
910
819
2006.09.18 全部
6月
质量管理七大工具

质量管理新、老七种工具PPT课件

质量管理新、老七种工具PPT课件
20
第一章 质量管理七种工具简介
例：灯泡的质量，抽8个样品做寿命试验
寿命范围（小时）
样品数
累计样品数
0－100 100－200 200－300 300－400 400－500 500－600 600－700 700－800
1
1
4
5
8
13
9
22
16
38
18
56
13
69
6
75
21
个体数 20
直方图
10
17
第一章 质量管理七种工具简介
分层法示例
某空调维修部，帮助客户安装后经常发生制冷液泄漏。通 过现场调查，得知泄漏的原因有两个：一是管子装接时， 操作人员不同（有甲、乙、丙三个维修人员按各自不同技 术水平操作）；二是管子和接头的生产厂家不同（有A、B 两家工厂提供配件）。于是收集数据作分层法分析（见表 一、表二），试说明表一、表二的分层类别，并分析应如 何防止渗漏？
准确度高 精确度高
过程波动小 过程波动大
规范
24
第一章 质量管理七种工具简介
25
第一章 质量管理七种工具简介
26
第一章 质量管理七种工具简介
七、控制图
❖控制图是用于分析和控制过程质量的一种方法。 ❖控制图是一种带有控制界限的反映过程质量的记
录图形，图的纵轴代表产品质量管理量特性值( 或由质量特性值获得的某种统计量)；横轴代表 按时间顺序(自左至右)抽取的各个样本号；图内 有中心线(记为CL)、上控制界限(记为UCL)和下
6月 合计 223 1746
冷隔 240 256 283 272 245 241 1537
小砂眼 151 165 178 168 144 107 913

7种质量管理工具ppt课件

7种质量管理工具ppt课件

精选版课件ppt
18
第5章- 1.1 七种基本质量控制工具——控制图
➢ 控制图的作用
过程当中存在两类变差，普通原因（随机原因、偶然原因） 变差和特殊原因（可查明原因）变差 。
控制图作为数据采集与处理的工具，有两个重要用途：
■ 分析用控制图，分析过程是否存在特殊因素的影响，出现 失控（不稳定）状态；
标识和可追溯性控制流程图 标书评审控制流程图 不合格品控制流程图 采购控制流程图
流程图使用注意事项
流程图的绘制、变更、审批必须遵循严格的程序，必须在
所涉及的所有部门得到充分沟通和确认。
精选版课件ppt
9
第5章- 1.1 七种基本质量控制工具——因果图
➢ 什么是因果图
■ 因果图也称为石川图或鱼骨图，用来向质量改进成 员分析产生质量问题的种种可能原因，从而找到问题 的原因和结果之间关系的一种图形化工具。 通过因果图的分析，要找出“为什么会造成这样的 问题？” 该方法常常结合头脑风暴法(Brainstorm)使用。
✓通过讨论和绘制流程图，可以相互启发，发现和改进 过程中的冗余和缺陷。
精选版课件ppt
8
第5章- 1.1 七种基本质量控制工具——流程图
➢ 常见的流程图种类 高层过程流程图（SIPOC图） SIPOC（供应商、输入、过程、输出、顾客）分析被称为 “高层过程流程图分析”。
制造业常用的流程图 制造业常用的流程图数量繁多，现列举如下，
➢散布图的用途
1）从实测的数据出发，确定两个变量之间的相关关系。 2）对这两个变量间的关系的可靠程度进行统计检验。 3）从影响输出变量（指标）的众多因素中，判断哪些因素 的影响是重要的（显著的）。 4）利用求得的变量间的关系，对生产进行管理和预测。

常用质量管理工具 新旧七种工具 ppt课件

常用质量管理工具 新旧七种工具 ppt课件
★直方图的常见类型
PPT课件
31
1.3.6 如何使用直方图
★直方图与规格限的比较
PPT课件
32
1.3.6 如何使用直方图
▲ 当直方图符合公差要求时： (a) 现在的状况不需要调整，因为直方图充分满足公差要求。 (b) 直方图能满足公差要求，但不充分。这种情况下，应考 虑减少波动。
▲ 当直方图不满足公差要求时：
耐 久 性
地毯
PPT课件
38
1.4 调查表
调查表是质量小组对历史数据或当前观测等进行系统记录 和编辑数据的工具，以便清晰地探测和展示关注问题的规律 和趋势。
调查表可以采用任何形式，只要能够形象展示获得的信息 即可。当然，在调查表上用检查标记或简单的符号记录数据， 数据便于整理。
PPT课件
39
1.4.1 工序分布调查表
★画两根纵轴和一根横轴。左边纵轴标上件数(频数)的刻度； 右边纵轴，标上累积比率(频率)的刻度。左右两边总刻度高 度相等。横轴上将频数从大到小依次列出各项。
★在横轴上按频数大小画出矩形。 ★在每个直方柱右侧上方，标上累计值，描点，用实线连接， 画累计频数折线(帕累托曲线)。 ★在图上记入有关必要事项。
(5)在因果图上记录必要的有关信息。
PPT课件
10
1.1.3 利用发散整理法绘制因果图
(1)选题，确定质量特性。 (2)尽可能找出所有可能会影响结果的因素。 (3)找出各原因之间的关系，在因果图上以因果关系箭头联 接起来。 (4)根据对结果影响的重要程度，将认为对结果有显著影响 的重要因素标出来。
拧紧程度
安装材料
定位 顺序
程序 角度 动作
零件和材料
PPT课件
操作方法

质量管理体系五种核心工具SPCPPT课件

质量管理体系五种核心工具SPCPPT课件

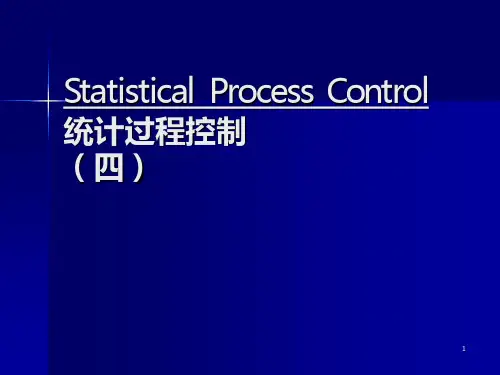

Statistical Process Control 统计过程控制 （四）
SPC，即统计过程控制，是一套从生产过程中，定期抽取样本，测量各样本的质量特性值，然后将测得的数据加以统计分析，判断过程是否处于稳定受控状态，从中发现过程异常原因(特殊原因)，从而及时采取有效对策，使过程恢复到正常稳定受控状态。 本教材所述的基本统计方法包括与统计过程控制及过程能力分析有关的方法。主要介绍了用来分析及监控过程非常有效的工具--控制图。
2.过程控制系统
什么是过程？过程指的是共同作用以产生输出的供方、生产者、人、设备、输入材料、方法和环境以及使用输出的顾客之集合。
我们工作 的方式/ 资源的融合
人 设备 材料 方法 环境
有反馈的过程控制系统模型
输入 过程/系统 输出
顾客
产品 或 服务
3.变差的普通原因及特殊原因
变差的概念： 没有两件产品或特性是完全相同的，也许差距很大，也许小得无法测量，但差距总是存在的。 任何过程都存在许多引起变差的原因。如：机加工一根轴的直径，影响直径变差的原因有： 机床（间隙、轴承磨损） 刀具（强度、磨损率） 材料（直径、硬度） 操作者（进洽速率、对中准确度） 维修（润滑、易损零件的更换） 环境（温度、湿度、动力供应是否恒定） 造成变差的原因有短期的影响和长期的影响。
一、持续改进及统计过程控制概述
预防与检测 过程控制系统 变差的普通原因及特殊原因 局部措施和对系统采取措施 过程控制和过程能力 过程改进循环及过程控制 控制图--过程控制的工具 控制图的益处
1、预防与检测
检测——容忍浪费 在生产部门，通过检查最终产品并剔除不合格产品。不合格的总是不合格。 在管理部门，经常靠检查或重新检查工作来找出错误。 这实质上是“死后验尸”，造成时间和材料等的浪费。 预防——避免浪费 通过对生产过程的监视和控制，第一步就可以避免生产无用的输出，是避免浪费的有效方法。 当今，汽车制造商、供方及销售商采用有效的预防措施，持续不断改进，提供内、外部顾客满意的产品和服务作为主要目标。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

特性要因图
• 特性要因图：当一个问题的特性(结果)受到一些要因(原因) 的影响时，将这些要因加以整理，成为有相互关系且有系 统的图形。简言之就是将造成某项结果(特性)的诸多原因( 要因)，以有系统的方式(图表)来表达结果与原因之间的关 系。又叫“石川图”、 “因果图”、 “鱼骨图”。
原因之一
原因之二
要“灵活”应用管理工具，如果事情已 经很明了,不要为管理工具而管理工具。
谢 谢
材料因素：针头过大； 管理因素：人员过新；缺乏训练；预见不足 环境因素：室温过低；光线不足；人多吵杂
讨论的方向
针头过大
材料 曾孙骨 患者
人
小骨
孙骨 护士个人
60°
主骨
室温过低 光线不足 人多吵杂 人员过新 缺乏训练 预见不足
为什么患者的 满意度偏低？
问题 中骨
管理
环境
案例２: 工作总结
一、质量管理工作 质量指标达标情况、危重患者护理质量促进、护
五、实习进修工作
三、业务培训工作
一、质量管理工作
质量指标达标情况 分片管理 品质圈活动总结 危重患者护理质量促进 护理安全管理
六、其他工作
四、学术科研工作
二、优质护理服务工作
柱状图、饼图（数据）
• • • • • 住院患者量统计图 护士学历构成 满意度调查统计 护士每月所上班次统计 质量报表分析等
理安全管理、品质圈活动总结、分片管理 二、优质护理服务工作：会议及目标提出、制度ຫໍສະໝຸດ 善情况、理念转变、服务调查
三、业务培训工作：分层培训方案、分层培训计划、业务查房 四、学术科研工作：成立学术组、组织科研讲课、组织论文发表
五、实习进修工作：实习生情况、岗前培训
六、其他工作：信息系统完善、护士节组织活动、成立护士委员会
四大原则：严禁批评、自由奔放、多多益善、搭便车
讨论过程中不可以出现的用语
展开讨论的几个方向
• • • • • 人：主要为作业员、从事工种的人 机：主要指设备、机器及相关辅助器械 料：指的是物料 法：作业制造的方法 环：作业环境、物料储存环境等
案例1：病人对护士输液技术 提出质疑，不能一针见血
人： 护士个人：技术缺陷；训练不足；年资过浅；心理紧张 病人因素：血管条件差；长期输液；不配合；心理紧张
质量管理工具
管理循环PDCA
处理 A C 检查 P D 实施 计划
5W1H法
Why ——目的 What ——对象 Where——地点 When——时间 Who——人员 How——方法
QC七大工具
老：检查表 ；散布；特性要因图；直方图；控制 图；层别法；柏拉图； 新：关联图；KJ法；系统图；矩阵图；矩阵数 据分析法；过程决策程序图；箭头图。
鱼骨图的三种类型、作用
整理问题型 各要素与特性值间不存在原因 关系，而是结构构成团系。
原因型
鱼头在右，特性值通常以“为 什么……”来写。
对策型
鱼头在左，特性值通常以“如 何提高/改善……”来写。
鱼骨图形成前提
头脑风暴法（Brain Storming—BS）：一种通
过集思广益、发挥团体智慧，从各种不同角度找出问题所有 原因或构成要素的会议方法；
