接线端子基本知识与选用注意指标

端子及端子线基本常识首先，端子及端子线的使用范围非常广泛，几乎涉及到各个行业领域。

无论是电力行业、交通运输、制造业、建筑业，还是家庭生活，都会用到端子及端子线。

在电力行业中，端子及端子线被广泛用于电气串接管线，起到连接和分配电流的作用。

而在家庭生活中，常用的电器插头和插座也都含有端子，用于接通电源。

因此，对于电气工程师、电力从业者以及普通用户来说，掌握端子及端子线的基本知识非常重要。

其次，端子及端子线的结构相对简单，一般由导体接头和绝缘外壳组成。

导体接头一般采用铜、铝等导电材料制成，可以通过螺纹、插接等方式与导线连接。

而绝缘外壳则用于保护导体接头，防止触电以及外界环境的干扰。

绝缘外壳一般由塑料、橡胶等绝缘材料制成，具有良好的绝缘性能和机械强度。

端子及端子线根据其结构和用途的不同，可以分为多种分类。

按照导体接头的形状，端子可分为螺纹端子、插接端子、弹簧端子等。

螺纹端子一般采用螺纹结构，通过螺纹旋转与导线连接；插接端子则采用插接结构，将导线插入端子内，通过压紧或焊接固定。

而弹簧端子则采用弹簧结构，通过插入导线时弹性压紧的方式连接。

此外，端子还可以按照电流负载分为低压端子和高压端子，按照安装方式分为面板端子和导轨端子。

安装端子及端子线时，需要注意一些要求。

首先，端子线的截面积应与所连接的导线截面积相匹配，以保证连接稳定可靠。

其次，端子线的导体接头应干净好连接，无氧化、锈蚀情况。

然后，安装过程中需要注意正确连接导线和端子，确保导电材料与绝缘材料之间有良好的接触。

此外，还需要注意现场环境的防护，避免端子与外界有害物质的侵蚀。

在端子及端子线的使用过程中，还需要进行定期检测和维护。

检测过程中，可以通过检查导线和端子的连接状态，确认是否松脱、烧焦等异常情况。

另外，还可以使用电阻测量仪器对接头进行电阻测量，判断是否存在接触不良的情况。

对于发现问题的端子及端子线，需要及时更换或修理，以确保安全运行。

总的来说，端子及端子线是电气连接中常用的一种设备，具有广泛的使用范围和重要的作用。

接线端子规格书范文接线端子是一种电气连接器，用于将电线或导线安全地连接到电气设备或电路中。

它们在各种行业和应用中被广泛使用，包括电子、通信、汽车、工业自动化等。

接线端子的规格书提供了有关其设计、功能和性能的详细信息，以帮助用户选择和正确使用适合的接线端子。

一、接线端子的设计和构造1.材料：接线端子通常由塑料或金属制成，常用的材料有聚丙烯（PP）、尼龙、铜、铝等。

规格书应包含有关材料的详细描述、特性和适用环境条件。

2.尺寸：接线端子的尺寸和外形应与设备或电路的要求相匹配。

规格书中应提供精确的尺寸测量图，包括长度、宽度、高度等相关参数。

3.电气性能：接线端子的电气性能是关键指标。

规格书应包含有关电压、电流、电阻、绝缘等级等指标的详细描述和测试数据。

4.连接方式：接线端子的连接方式可以是螺纹、插拔、压接等。

规格书中应说明端子的连接方式以及所需的工具或设备。

5.安装方法：规格书应提供详细的安装方法和步骤，包括固定方式、焊接方式等。

此外，还应提供安装所需的附件和配件清单。

二、接线端子的功能和应用1.电气连接：接线端子主要用于电线或导线的连接，它们提供可靠的电气连接，确保良好的信号传输和电流传输。

2.绝缘保护：接线端子通常具有绝缘外壳，能够保护电线或导线免受外界环境的影响，防止电流泄露和触电。

3.标识和标记：规格书应包含有关接线端子的标识和标记方法，帮助用户正确识别和安装。

4.防护等级：接线端子通常具有不同的防护等级，用于适应不同的环境条件。

规格书应指定防护等级，并描述其适用范围和特性。

5.可靠性和耐久性：规格书应提供关于接线端子的可靠性和耐久性测试报告，包括振动、冲击、温度循环等方面的数据。

三、附加要求1.相关标准：规格书应指定接线端子符合的相关标准和规范，例如国际电工委员会（IEC）、美国国家电器制造商协会（NEMA）等。

2.认证和认可：规格书中应说明接线端子所获得的认证或认可，例如CE认证、UL认证等。

接线端子型号规格分类及选型要求接线端子的分类比较常见的方法有三种：按端子原材料去区分比如铜接线端子；按端子功能去划分比如印刷线路板接线端子；最后一种就是较为被市场熟悉的分类按接线端子连接形式去划分，主要有以下几类。

一、插拔式接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。

此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。

插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。

插座也可以有装配扣位和锁定扣位。

装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。

各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。

既可以选择公制线规也可以选择标准线规，是目前市场上最热销的端子类型。

插拔式接线端子命名解释示例：NC 1.5/2-STF-3.50NC：是产品编号1.5：指产品的截面积是1.5mm2：指端子位数，位数可变换参数ST：指插头3.50：指间距是3.50可变换参数倘若：NC 1.5/2-STF-3.50插拔式接线端子，只有ST变成了STF 表示的是带旁边螺钉法兰，此外还有G和GF各自所代表的意义是插座和旁边带螺钉法兰。

二、栅栏式接线端子是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。

三、弹簧式接线端子是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明电梯升降控制、仪器仪表、电源、化学和汽车动力等。

四、轨道式接线端子采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。

该系列接线端子外观设计美观大方，可配用多种附件，如短路片、标识条、挡板等。

五、H型穿墙式接线端子采用螺钉连接线技术，绝缘材料为PA66（阻燃等级：UL94，V-0），连接器采用优质的高导电金属材料。

接线端子选型注意事项
我们在使用接线端子的时候，大家假如想要选型，首先要了解端子的功能和端子的形状、端子的最大电流来选型，只有了解了这些才可以进行接线端子的选型。

我了解到的端子有以下几种形式：
按端子的功能分类有，一般端子，保险端子，试验端子，接地端子，双层端子，双层导通端子，三层端子，三层导通端子，一进双出端子，一进三出端子，双进双出端子，刀闸端子，过电压爱护端子，标记端子等。

按电流分类，分为，一般端子（小电流端子），大电流端子（100A 以上或25MM线以上）。

接线端子特征描述：在于每个连接区由绝缘座、U型架、螺母、内六角螺丝及上、下活块构成，上、下活块相对接触面之间设有接线孔，内六角螺丝通过螺母顶在上活块上，其目的是为了将不同粗细的电缆线直接连接在大电流接线端子上。

必需呀了解端子的功能，有的端子具备接地功能，有的端子是双层导通的，双层导通的端子，在并线的时候可以省去链接片，必需要留意细节选选的时候。

双层导通端子。

必需了解接线端子的形状，由于的配电柜空间有限，你必需计算配电柜的内部空间，可以放什么样形状的端子，才可以满意的你的设计需要。

必需了解接线的端子的电流，大家在选型的时候需要留意，一般的端
子上面会标注，这个端子支持最大的电流和最大的线径，但是有些时候端子的最大线径，并不合适现场的接线，需要在加大一个等级，例如16mm的线，但是你压接线鼻后，线的头就大了，需要你选择25mm 的接线端子，这需要大家在日常选型的时候需要留意细节。

接线端子和各类连接器的基础知识接线端子用于将分开的电路连接到一起。

通常这些连接器用于常需要切换和断开的场合，如连接电源，连接外围电路，或者需要更换的扩展部分。

该教程涵盖内容在本教程中，我们将介绍下面主题•关于接线端子的常见术语•将接线端子进行区别分类•介绍上述分类之间的区别•介绍如何使用极性防反的接线端子•介绍如何使用极性防反的接线端子建议先阅读在您开始阅读本文之前，请确保您已经知道或者学习了以下教程中所罗列的内容:•什么是电路？（What is a circuit？)•电压、电流、电阻和欧姆定律（Voltage， Current，Resistance and Ohm’s Law)•导线的基础知识（Working with Wire）•极性和极性元件（Polarity)•如何给项目供电(Powering Your Project）接线端子术语在我们开始讨论一些常用的连接器之前，让我们来探讨用于描述接线端子的术语.公母端子Gender–接线端子的公母性说明了它是用来插入还是被插入的。

（哈哈，如果你还是单纯的孩子,更详细的解释估计你得去问问你父母)遗憾的是，有些被称为公头的端子，实际上是按照母头的端子来使用的。

在接下来的示例中，我们将将说明这些缘由。

Male and female 2。

0mm PH series JST connectors左边公右边母的 2。

0mm PH系列的JSP接线端子极性—大多数接线端子有约定的极性方向.这种特性使得接线端子可以防止接反。

North America wall plug 有极性的美规墙上插头。

通过为插头叶片两种不同的宽度，插头只能单向进入插座触点—触点是接线端子真正起作用的功能部分。

它们是彼此接触的金属部件，形成电气导通的连接。

这里也往往是导致连接不良的地方：触点可能变脏或氧化、或者金属弹片的弹性随时间蠕化变小而将导致触点松脱或连接不可靠.ADH8066 mating connector该连接器上的触点清晰可见.间距–许多连接器由重复排列的一组触点组成。

电气设备接线端子的规范要求一、引言随着电气设备的广泛应用，电气工程领域对于接线端子的规范要求也变得愈发重要。

本文将介绍电气设备接线端子的规范要求，旨在提高设备安全性、确保电气系统的稳定性和可靠性。

二、端子类型及选用在电气设备中，常用的端子类型有螺旋式、弹簧式和插拔式端子。

根据实际需求和使用场景，选择合适的端子类型对于电气连接的稳定性和方便性至关重要。

1.螺旋式端子螺旋式端子通过螺丝将导线固定在端子上，具有连接牢固、抗振动能力强的特点。

在选用时，应注意螺丝材质是否耐腐蚀，以及螺丝是否预紧合适。

2.弹簧式端子弹簧式端子通过弹簧将导线夹紧，具有连接快速、更换方便的特点。

选用时，需考虑弹簧材质的弹性和导电性能，确保导线与端子之间的良好接触。

3.插拔式端子插拔式端子通过插拔连接导线，便于维护和更换设备。

在选用时，需注意插座和插头的匹配性，确保连接稳定可靠。

三、端子尺寸规范为了确保接线的可靠性和安全性，电气设备端子需要符合一定的尺寸规范。

以下是一些常见的端子尺寸规范：1.导线连接孔的直径导线连接孔的直径应根据导线规格选取合适的尺寸，确保导线能够顺利插入端子，并与端子有良好的接触。

2.端子板的厚度端子板的厚度应能够承受正常的电流和电压，在选择时需根据电气设备的额定电流和电压确定合适的厚度。

3.端子间距电气设备中不同端子之间应有足够的间距，以避免因电流干扰而导致接触不良或短路等问题。

具体的端子间距需根据电气系统的安全要求进行合理设计。

四、端子安装和接线顺序为了确保接线过程的顺利进行，以下是端子安装和接线的一般顺序：1.检查设备和导线的完好性和质量是否符合要求。

2.根据接线图纸或相关标准，将导线剥去适当的长度。

3.将剥去绝缘层的导线插入端子孔中，并采取适当的连接方式，如螺丝固定、弹簧夹紧等。

4.确保导线与端子之间有良好的接触，并紧固端子。

5.使用合适的绝缘材料将端子与其他金属件隔离，避免触碰造成短路。

6.按照接线图纸或相关标准检查接线的正确性和连通性。

接线端子工艺标准一、接线端子工艺标准的要求：1.接线材料的选择：接线端子应选用优质的，耐候性好的材料，如优质铜、铝和不锈钢等。

2.接线端子的规格：接线端子的规格要与电缆截面的要求相匹配，以确保接触良好，不松动和不过热。

3.线路连接的可靠性：接线端子必须具有良好的导电性和机械强度，能够承受一定的电流负荷，并保持稳定的电气连接。

4.接线工艺的合理性：接线时需注意线路长度、弯曲半径、平整度及排列方式等因素，保证接线布局紧凑、无交叉、无弯角过大等缺陷。

5.线缆标识的清晰性：每根线缆必须标识清晰，以便维修、检修和调试等操作。

6.环境适应能力：接线端子应具有良好的防水、防腐和耐高温能力，以适应不同环境下的使用要求。

二、接线端子工艺标准的实施：1.选择合适的连接方式：根据电气设备的特点和工作环境，选择合适的连接方式，如冷压接线、焊接接线、螺栓固定接线等。

2.清除接线端子表面的污物：在进行接线之前，应先清除接线端子表面的氧化层、油污和杂质等，以确保接触良好。

3.接线端子的固定：接线完成后，应采用适当的固定方式，如螺母、螺栓、扣钩和夹子等，确保线路连接牢固可靠。

4.接线的弯曲半径：接线过程中，需严格控制线缆的弯曲半径，避免过小或过大，以免影响线缆的传输性能和使用寿命。

5.接线端子的封装保护：接线端子应采取适当的封装保护措施，如绝缘套管、接线盒和绝缘胶等，保证线路连接的安全可靠。

6.线缆标识的规范：每根线缆应在接线端子处进行清晰的标识，包括线缆型号、截面、电压等信息，以便后续维护和调试。

三、接线端子工艺标准的质量检验：1.检查接线端子的连接是否牢固，是否松动；2.测量接线端子的导通电阻，应符合设计要求；3.检查线缆标识的清晰度和准确性；4.对接线工艺进行抽样检验，确保符合标准要求；5.对接线端子的封装保护进行质量检验，确保防水、防腐和耐高温能力。

接线端子工艺标准对于电气设备的安全运行和正常维护具有重要意义。

制定并遵守合理、规范的接线端子工艺标准，能够提高接线质量，减少设备故障，保障生产工艺的稳定性和安全性。

接线端子检验标准
需要引用有效的资料
摘要
接线端子是电气设备中重要的连接部件，其能否正常工作直接影响到设备的性能、可靠性和安全性。

本文针对接线端子，首先介绍了接线端子检验的注意事项及基本要求；其次，介绍了接线端子检验的方式及相关标准；最后，探讨了接线端子检验过程中最常见的问题及应对措施。

关键词：接线端子检验；注意事项；标准
一、接线端子检验标准的基本要求
1.1接线端子安装要求
1)接线端子应安装牢固可靠，电缆接口要求完整应力及耐受线缆扭转的力量；
2)接线端子的横向安装旋转角度不可超过45°；
3)接线端子的端子应该向下绝缘支撑片；
4)接线端子安装要求可靠，不得用热熔网马尾或栓子等方式；
5)同一侧接线端子的安装位置应能使电缆紧靠且不受阻碍；
6)接线端子的接线端不允许堆叠；
7)接线端子的表面应安全，无破损或重新焊接的痕迹；
8)接线端子的接线端不宜碰撞及加拿手。

1.2接线端子接触电阻检查要求
1)接线端子的直流电阻检查要求符合使用技术标准，接触电阻值应小于0.5毫欧；
2)直流电阻检查应在最大负载工作时进行；。

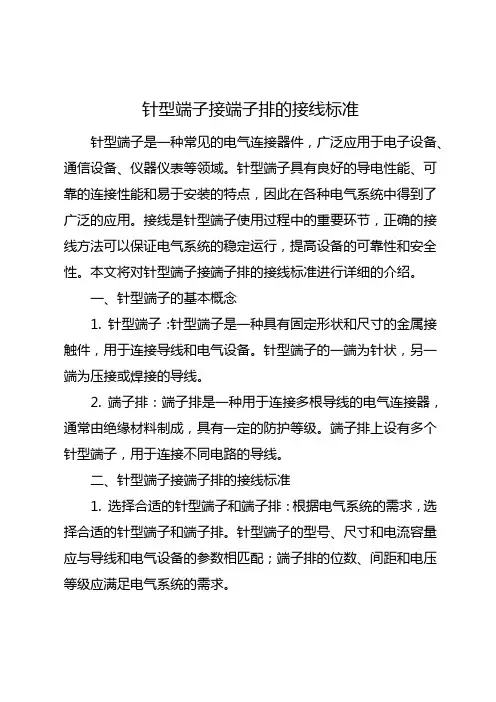

针型端子接端子排的接线标准针型端子是一种常见的电气连接器件，广泛应用于电子设备、通信设备、仪器仪表等领域。

针型端子具有良好的导电性能、可靠的连接性能和易于安装的特点，因此在各种电气系统中得到了广泛的应用。

接线是针型端子使用过程中的重要环节，正确的接线方法可以保证电气系统的稳定运行，提高设备的可靠性和安全性。

本文将对针型端子接端子排的接线标准进行详细的介绍。

一、针型端子的基本概念1. 针型端子：针型端子是一种具有固定形状和尺寸的金属接触件，用于连接导线和电气设备。

针型端子的一端为针状，另一端为压接或焊接的导线。

2. 端子排：端子排是一种用于连接多根导线的电气连接器，通常由绝缘材料制成，具有一定的防护等级。

端子排上设有多个针型端子，用于连接不同电路的导线。

二、针型端子接端子排的接线标准1. 选择合适的针型端子和端子排：根据电气系统的需求，选择合适的针型端子和端子排。

针型端子的型号、尺寸和电流容量应与导线和电气设备的参数相匹配；端子排的位数、间距和电压等级应满足电气系统的需求。

2. 清洁接线部位：在接线前，应清洁针型端子和端子排的接线部位，确保无油污、氧化物等杂质。

可以使用棉签蘸取酒精或清洁剂进行清洁。

3. 剥线：根据针型端子和导线的截面，选择合适的剥线工具，将导线的绝缘层剥离。

剥线长度应适中，不宜过长或过短。

剥线后，应检查导线的芯线是否完好无损。

4. 插线：将剥好的导线插入针型端子的孔内，注意导线的方向和位置。

导线应与针型端子的孔紧密配合，不得松动或歪斜。

插线时，应避免对导线和针型端子造成损伤。

5. 压接：对于需要压接的针型端子，应使用专用的压接工具进行压接。

压接时，应保持适当的压力，使导线与针型端子紧密连接。

压接后，应检查导线和针型端子的连接是否牢固。

6. 焊接：对于需要焊接的针型端子，应使用合适的焊接方法进行焊接。

焊接时，应注意焊接温度、时间和焊锡量，确保焊接质量。

焊接后，应检查导线和针型端子的连接是否牢固。

常用端子类型及选用参考在电子设备和电工工程中，常用的端子类型非常多样，每种类型都有其特定的用途和优势。

本文将介绍常见的端子类型，并为选用端子提供一些参考依据。

1.插针端子/插座端子：插针端子是一种常见的连接方式，通常由一个针状的金属引脚和一个针孔形状的插座组成。

插座端子通常由金属针孔和与之匹配的插座组成。

插针端子适用于连接电路板之间的信号线路和辅助线路，其优点是易于安装和连接。

2.弹簧式端子：弹簧式端子采用了特殊的弹性设计，用于连接导线或线束，并通过弹簧力来保持紧固。

它们多用于工业自动化和电力设备中，优点是安全可靠，无需焊接或螺丝紧固。

3.接线端子：接线端子是一种用于连接导线的端子。

它们通常由金属块或接线板组成，并具有螺旋孔或压接孔。

接线端子可用于电气控制和配电箱，其优点是易于安装和维护。

4.PCB端子：PCB端子用于将电路板上的电子元件连接到外部设备。

它们通常由金属接点和插针组成，并具有特殊的安装孔用于固定。

PCB端子用于电路板和控制面板之间的信号连接，并且具有良好的可靠性和耐用性。

5.多孔端子：多孔端子是一种可以连接多根导线的端子，通常由一个主体和多个插孔组成，用于连接复杂的电气线路。

多孔端子通常用于工业领域和电力设备，其优点是高效和方便。

6.BNC端子：BNC（Bayonet Neill-Concelman）端子是一种常用的射频连接器，通常用于音视频设备和网络设备中。

BNC端子有两种型号，一个是75欧姆的视频连接器，另一个是50欧姆的射频连接器。

7.XLR端子：XLR（Cannon X，L，R）端子是一种常用的音频连接器，通常用于音频设备和麦克风。

XLR端子提供了3针和5针的版本，分别用于平衡和非平衡音频传输。

8.RJ45端子：RJ45（Registered Jack 45）端子是一种常见的网络连接器，通常用于连接计算机网络和以太网设备。

它们具有8个导线位置和8个导线插槽，并且支持高速数据传输和电力供应。

接线端子知识介绍接线端子是用于连接电缆或导线的设备，它们在电气和电子领域中具有重要的作用。

在进行电缆和导线连接工作时，接线端子起到了固定导线、传输电流和信号的作用，确保连接的安全和可靠。

接线端子的种类繁多，常见的有螺钉型、压力型、弹簧型、插拔型等。

它们各自具有不同的特点和适用范围，下面将对常见的几种接线端子进行介绍。

螺钉型接线端子是最常见的一种接线端子，它采用螺孔以固定导线。

内部的金属质材使螺钉具有一定的弹力，可以确保导线连接牢固。

螺钉型接线端子适用于大多数线缆和导线的连接，无论是直接插入还是通过插针连接都可以实现。

接线时只需松动螺钉，将导线插入螺孔，并重新拧紧螺钉即可。

压力型接线端子以压力来固定导线，通过受控的弹簧力达到电气连接。

这种连接方式不需要螺钉，使得连接更加方便快捷。

压力型接线端子可以分为插入式和插拔式两种。

插入式接线端子适用于线缆的一次性连接，插拔式接线端子适用于需要经常连接和断开的场合。

弹簧型接线端子采用了弹簧来固定导线，通过压下或插入导线，弹簧会收缩并提供足够的压力来保持电气连接。

弹簧型接线端子具有良好的电气性能和可靠的连接能力，适用于高振动或冲击的环境。

插拔型接线端子与插入式接线端子类似，只是在插拔时更加方便。

插拔型接线端子通常采用了特殊的连接方式，以便在插拔时能够快速实现连接和断开。

这种接线端子适用于需要频繁更换连接器的场合，常见于测试仪器和移动设备。

除了以上介绍的几种常见的接线端子，还有许多专用的接线端子，比如卡扣接线端子、插片接线端子等。

它们根据特定的应用需求而设计，可以适应不同的连接方式和接线方式。

无论是哪种接线端子，良好的电气性能和可靠的连接都是它们的基本特点。

当我们选择接线端子时，需要考虑其适用的电压和电流范围、连接方式、可靠性要求等因素。

此外，安装和使用接线端子时需要遵循相关的电气安全规范，确保连接的可靠性和安全性。

总结起来，接线端子是电缆和导线连接中不可或缺的设备。

变压器接线端子标准变压器是电力系统中常见的电气设备，用于改变交流电压的设备。

在变压器的安装和使用过程中，接线端子的标准化是非常重要的，它直接关系到变压器的安全性和可靠性。

因此，本文将就变压器接线端子的标准进行详细介绍，希望能为广大电气工程师提供一些参考。

首先，变压器接线端子的标准主要包括以下几个方面：1. 接线端子的材质，一般来说，变压器接线端子的材质应选择导电性能好、耐腐蚀、耐磨损的材料，以确保接线的稳定性和可靠性。

2. 接线端子的规格，根据变压器的额定容量和额定电压，接线端子的规格应选择合适的尺寸，以满足电流传输的需求。

3. 接线端子的安装方式，接线端子的安装应符合相关的标准规定，包括固定方式、接触面积、紧固力和绝缘要求等。

4. 接线端子的标识，为了便于安装和维护，接线端子应进行清晰的标识，包括端子的编号、接线方式、接线位置等信息。

在实际操作中，变压器接线端子的标准化具体应遵循以下几点：1. 根据变压器的额定容量和额定电压，选择合适的接线端子规格，确保其能够承载正常工作电流。

2. 严格按照变压器接线端子的安装说明书进行操作，确保端子的安装符合标准要求，避免因接线不良导致的安全隐患。

3. 在接线端子的选择和安装过程中，要严格执行相关的电气安全规范，确保接线端子的可靠性和安全性。

4. 在接线端子的标识上，应清晰明了地标注端子的编号、接线方式和接线位置，以便于后期的维护和检修。

总之，变压器接线端子的标准化对于电力系统的安全运行和设备的可靠性至关重要。

只有严格按照标准要求进行选择、安装和标识，才能确保变压器接线端子的稳定性和可靠性，为电力系统的正常运行提供保障。

希望本文对于变压器接线端子标准的了解能够给广大电气工程师在实际工作中提供一些帮助，同时也希望大家能够在工作中严格按照标准要求进行操作，确保电力系统的安全稳定运行。

接线端子知识介绍接线端子是一种用于电气连接的装置，常用于电路板、电器设备、控制箱等场合。

它的主要功能是连接电子组件、导线和电缆，使电流能够顺畅地传递。

接线端子具有结构简单、安装方便、可重复使用等优点，广泛应用于工业自动化、电力系统、通讯设备等领域。

接线端子的种类繁多，常见的有螺丝型接线端子、弹簧型接线端子、插针型接线端子等。

不同类型的接线端子适用于不同的场合和要求。

螺丝型接线端子是一种利用螺丝将导线压紧的接线方式。

它的结构简单，可靠性高，适用于较大电流和较高温度环境下的连接。

它的缺点是安装较为繁琐，需要使用螺丝刀等专用工具。

弹簧型接线端子是一种利用弹簧力量来固定导线的接线方式。

它的安装简单快捷，不需要额外的工具，方便于维护和更换。

弹簧型接线端子通常有直插式和插片式两种结构，可适用于不同的导线截面和连接要求。

插针型接线端子是一种通过插拔连接电路的接线方式。

它通常由插针和插座两部分组成，插针安装在导线上，插座则安装在电路板或设备上。

插针型接线端子的优点是可靠的连接，便于拆卸和替换，适用于频繁插拔的场合。

除了以上常见的接线端子类型，还有一些特殊用途的接线端子，如压力型接线端子、压接型接线端子、焊接型接线端子等。

这些接线端子适用于特殊的工作环境和连接要求，能够满足特定的技术需求。

接线端子在电路连接中起到了至关重要的作用。

它能够确保电流传输的稳定性和可靠性，减少电路故障的发生。

同时，接线端子的使用也方便了设备的维护和更换，降低了维修的难度和成本。

在选择接线端子时，需要考虑多方面的因素。

首先是导线截面和连接要求。

不同的导线截面需要匹配相应的接线端子，确保连接的稳定性和电流传输的顺畅性。

其次是工作环境和使用条件。

有些接线端子适用于高温、高压等特殊环境，而有些则适用于普通的工业控制和设备连接。

最后是安装和维修的便捷性。

接线端子的安装方式和连接方式应该方便、快捷，便于后期的维护和更换。

总之，接线端子是电气连接中不可或缺的一部分。

接线端子拉力标准接线端子是电气连接中常用的一种连接元件，其质量直接关系到电气设备的安全可靠运行。

而接线端子的拉力标准则是保证其连接质量的重要指标之一。

本文将就接线端子拉力标准进行详细介绍，以期帮助相关人员更好地了解和掌握这一重要知识。

首先，接线端子的拉力标准是指在正常使用条件下，接线端子连接所需的最小拉力。

这一标准的设定，旨在确保接线端子在电气设备运行过程中不会因外力作用而松动或脱落，从而导致电气连接的不良，甚至引发安全事故。

因此，接线端子的拉力标准是非常重要的，其合理性和有效性直接关系到电气设备的安全运行。

其次，接线端子的拉力标准应符合国家标准或行业规范的要求。

在我国，关于接线端子的拉力标准有着明确的规定，各类电气设备制造商和使用单位都应严格按照相关标准进行要求和执行。

只有这样，才能保证接线端子的连接质量和安全可靠性，避免因连接不良而引发的各类安全隐患。

在实际操作中，如何准确测量接线端子的拉力是关键。

通常情况下，可以采用拉力计等专用工具进行测量，以确保测量结果的准确性和可靠性。

同时，还需要注意测量时的环境条件，确保测量结果不受外界因素的影响。

另外，接线端子的拉力标准还需要根据不同的电气设备和使用环境进行灵活调整。

例如，在高温、高湿、高振动等恶劣环境下，对接线端子的拉力标准可能会有所不同，需要根据实际情况进行合理调整，以确保连接的牢固性和可靠性。

总的来说，接线端子的拉力标准是保证电气设备安全运行的重要保障之一。

只有严格按照国家标准和行业规范要求进行执行，并合理调整标准以适应不同的使用环境，才能确保接线端子连接的质量和安全可靠性。

希望本文的介绍能够对相关人员有所帮助，更好地掌握接线端子拉力标准的相关知识。

接线端子的拉力标准是电气连接中不可或缺的重要环节，其合理性和有效性直接关系到电气设备的安全运行。

通过本文的介绍，相信读者对接线端子拉力标准有了更深入的了解，能够更好地应用于实际工作中，确保电气设备的安全可靠运行。

接线端子基本知识与选用注意指标接线端子是一种用于固定和连接导线的装置，通常用于电气设备、控制盘、配电柜等电气设施中。

它的作用是通过可靠地固定导线，使电流能够正常流通，同时又能够方便地进行连接和断开。

接线端子的选用需要根据不同的使用场景和需求考虑。

以下是一些基本的知识和选用注意指标：1.材质：接线端子的材质通常有金属和塑料两种。

金属接线端子具有良好的导电性能和机械强度，适用于要求高电流传输的场合；塑料接线端子具有良好的绝缘性能和耐腐蚀性能，适用于一般的低电流传输。

2.电流容量：接线端子的电流容量需要根据实际使用电流来选择。

一般来说，电流越大，接线端子的导线截面积和材质需要选择得越大。

如果电流超过了接线端子的额定电流容量，可能会导致接触不良、加热、烧损等问题。

3.额定电压：接线端子的额定电压应与实际使用电压相匹配，否则可能会导致电弧、击穿等安全问题。

4.可靠性：接线端子的可靠性是选用时需要重点考虑的指标之一、接线端子应能够在长时间使用、湿度、高温等恶劣环境下，保持稳定的导电性能和机械强度，防止出现接触不良、断裂等问题。

5.安装方式：接线端子的安装方式包括插拔式和固定式两种。

插拔式接线端子适用于需要频繁连接和断开的场合，而固定式接线端子适用于需要长期固定导线的场合。

6.导线截面积：接线端子的导线接口应能够适应不同规格的导线。

一般来说，导线截面积越大，接线端子的导线接口也需要越大。

7.电气接触性能：接线端子的电气接触性能包括接触电阻、接触面积等。

接触电阻要尽可能小，以确保电流能够顺畅通过；接触面积要尽可能大，以确保接触可靠。

8.绝缘性能：接线端子的绝缘性能是指它能够在一定的电压下，保持良好的绝缘性能，防止电流泄漏和击穿现象。

9.防护等级：接线端子的防护等级表示它能够防护的程度。

在不同的使用环境下，可能需要选择具有不同防护等级的接线端子，以确保电气连接的可靠性。

总之，选择合适的接线端子需要根据实际需求综合考虑多个因素，包括材质、电流容量、额定电压、可靠性、安装方式、导线截面积、电气接触性能、绝缘性能和防护等级等。

连接器端子压接及检验标准是电子电路中至关重要的一环，广泛应用于电气、通信、配电、自动化、航空航天等领域。

为确保设备的正常运行和人身安全，制定端子压接标准及检验规范要求非常重要。

以下是一些主要的连接器端子压接及检验标准：1. 端子材质要求：端子压接时，需要使用合适的端子材料。

常用的端子材料有铜、铝、不锈钢等。

其中，铜端子具有较高的导电性和耐腐蚀性，适合用于潮湿、腐蚀等环境；铝端子较轻，适合用于高频电路；不锈钢端子则具有较高的强度和耐腐蚀性，适合用于长期运行的电路。

2. 端子尺寸要求：端子的尺寸必须符合设计要求。

如果端子尺寸不符合要求，会导致电路连接不良，影响电路的稳定性和可靠性。

3. 端子表面质量要求：端子表面必须光滑，无划痕、斑迹等缺陷。

否则，会影响端子的导电性和接触力，导致电路连接不良。

4. 端子压接力度要求：端子压接时，需要掌握好力度。

如果力度过大，会导致端子变形，影响电路连接的稳定性和可靠性；如果力度过小，则会导致端子连接不紧密，出现短路等问题。

5. 端子检验规范：外观检查是端子检验的第一步。

检查人员需要对端子表面、尺寸等进行仔细检查，确保端子表面无缺陷。

此外，还需对端子的拉拔力、绝缘电阻等性能进行检测，确保端子质量符合要求。

6. 端子压接标准检测仪：端子压接标准检测仪是针对线束行业品质检验而专门研发的一款精密检测分析设备，整套系统由端子切割设备、研磨设备、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成。

采用人体力学设计，模块化组合，流水线式工作流程，让操作更方便、快捷。

全套检测系统可在5分钟内完成一个端子的处理分析，极大地提高了端子断面品质检验的速度。

总之，连接器端子压接及检验标准涉及端子材质、尺寸、表面质量、压接力度等多个方面，通过严格的检验流程和专业的检测设备，可以确保端子质量符合要求，从而保证电路的稳定性和可靠性。

接线端子基本知识与选用注意指标
详尽，言之有物
一、接线端子基本知识
1、定义
接线端子（Terminal）又称接线头，是一种将电路板、设备中的接线出口、连接点连接起来的连接装置，也是将电缆引线与电路板(PcBoard)连接起来的装置，是实现电路连接的重要设备。

2、作用
接线端子的作用归结起来有三点：
（1）电气连接功能：满足电路导电的需求；
（2）机械连接功能：控制定义的传导距离，保证电连接的稳定；
（3）防护功能：保护电路板上的元件不被外界破坏，保护操作人员免受电击伤害。

1、电气性能要求
1）接线端子结构尺寸、线径大小要求正确，线缆可被合理插入。

2）连接性能：好的连接性能，即在正常工作电流下不易出现松动，断开。

3）电路导通性能：接线端子的导通性能及导通性能衰减不宜过大。

4）阻燃性：应按相关标准要求，保证安全可靠。

2、机械性能要求
1）接线端子结构应简单耐用，插拔操作灵活方便，性能稳定可靠。

2）接线端子在结构上应设计吻合的插拔把手，增加操作性能，减少操作力。

接线端子基础知识接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，两端都有孔可以插入导线，有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。

而且适合大量的导线互联，在电力行业就有专门的端子排，端子箱，上面全是接线端子，单层的、双层的，电流的，电压的，普通的，可断的等等。

一定的压接面积是为了保证可靠接触，以及保证能通过足够的电流中国电气连接器行业接线端子技术论坛采取企业自愿、自主、自治的加盟交流方式，旨在为有着可持续发展目标的企业提供一个经验和资源共享的平台，通过这种交流合作方式为区域或企业带来更大的社会经济效益。

成员企业可以共同与各大行业B2B电子商务网上贸易平台开展深入对话，探讨诸如“2010年，电气行业黑马是谁？接线端子中国市场将何去何从”等关于社会的、企业的、品牌议题，联盟对其成员企业不收取任何费用，计划每年举行6次成员会议，每次由各个区域企业牵头组办。

“南京三门湾电器有限公司”将作为联盟的秘书处，为联盟日常活动提供支持。

接线端子论坛分类接线端子百度大全：接线端子百科接线端子行业知识接线端子图片接线端子大分类：压接式接线端子框压式接线端子穿墙式接线端子穿墙式接线端子接线端子最新供应采购：端子生产厂家区端子加盟代理区接线端子供应区端子最新价格区端子采购需要区端子附件配件区端子生产用料区端子机器设备区品牌电子手轮端子展览展会区企业招聘人才区端子技术讨论区国外知名接线端子品牌菲尼克斯接线端子町洋接线端子魏德米勒接线端子德国PHOENIX 日本松下NAIS等等国内知名接线端子品牌三门湾品牌端子Weidmulle；WAGO台湾DECA;DINKLEANYTEK上海尤提乐UTILITY 安普端子恩尼特克瑞联端子友邦端子杰特町洋端子有乐ABB端子等等中国接线端子市场发展及投资价值分析报告随着接线端子市场竞争的愈发激烈，快速有效的掌握市场发展情况成为企业及决策者成功的关键。
