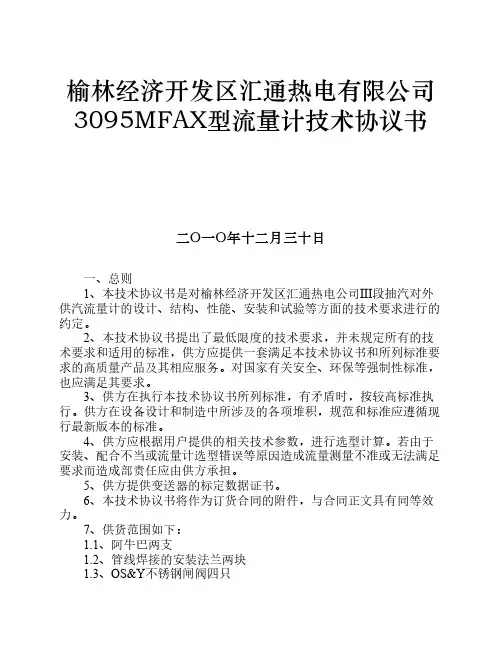

榆林经济开发区汇通热电有限公司3095MFAX型流量计技术协议书
二O一O年十二月三十日
一、总则
1、本技术协议书是对榆林经济开发区汇通热电公司III 段抽汽对外供汽流量计的设计、结构、性能、安装和试验等方面的技术要求进行的约定。
2、本技术协议书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本技术协议书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，也应满足其要求。
3、供方在执行本技术协议书所列标准，有矛盾时，按较高标准执行。供方在设备设计和制造中所涉及的各项堆积，规范和标准应遵循现行最新版本的标准。
4、供方应根据用户提供的相关技术参数，进行选型计算。若由于安装、配合不当或流量计选型错误等原因造成流量测量不准或无法满足要求而造成部责任应由供方承担。
5、供方提供变送器的标定数据证书。
6、本技术协议书将作为订货合同的附件，与合同正文具有同等效力。
7、供货范围如下：
1.1、阿牛巴两支
1.2、管线焊接的安装法兰两块
1.3、OS&Y不锈钢闸阀四只
1.4、一体化安装3阀组的3095变送器两台1.5、随设备配套的密封材料及接头等
1.6、变送器组态软件以及连接电缆等
二、需方技术要求
测量介质：过热蒸汽
介质温度：350℃
介质压力：1.5Mpa
最大流量：334t/h
正常流量：200t/h
最小准确流量：34t/h
管道尺寸：φ530×9mm
管道材料：20#钢
管道方向：水平
安装方式：远程分体安装，Pak-10k
三、供方负责的工作
供方负责现场指导安装和现场调试培训工作。需方现场仅仅进行安装，流量测量装置所需的设备全部由供方负责（引压管和电缆除外）。若不是由于测量系统变化，所有短缺件全部由供方无条件地无偿提供。
四、供货清单
1、3095MFA型质量流量计
（1）、型号：
3095MFAS200ZCHFS2A6D0T82CA1AG615M5F2
（2）、数量：两套
（3）、技术参数：
3095MFA：Mass Probar质量流量计
S：测量介质为蒸汽
200：管线尺寸为20英寸（500mm）
Z：管道内径范围：非标管径或超过12˝
C：管道材料为碳钢
H：管路方向为水平
P：阿牛巴类型为：Pak-lok
S：阿牛巴传感器材料为316不锈钢
2：传感器尺寸-2号尺寸传感器，适合管线尺寸6英寸
（150mm）至36英寸（900mm）
1.1：安装类型：压缩/螺纹连接
1.2：对面支撑与填料函盖：无对面支持与填料函盖
1.3：隔离阀：无
1.4：温度测量；一体化的热电阻（RTD）
1.5：远程安装，美国标准锥管螺纹（NPT）连接口
1.6：变送器差压范围：0-38.173kpa
1.7：变送器的静压范围-0-6.077Mpa-g
1.8：变送器的输出信号协议，4-20mA叠加基于HART 的数字信号
1.9：外壳材料：铝，聚氨脂涂层：导线管入口尺寸：1/2-14NPT
2.0：分体安装的仪器接口：OS&Y不锈钢截止阀
2.1：产品认证：FM本质安全
2.2：一体化安装的液晶显示器
2.3：用于远程安装的一体化不锈钢三阀组
2.4：变送器的标定数据证书
3、其它技术说明（流量计算书）
