热工测量及仪表试题一、单项选择题(本大题共10小题,每小题1分,共10分)在每小题列出的四个选项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内。
2.对于与热电偶配套的动圈表,下列叙述正确的是( )A.对于标准化热电偶,动圈表是通用的B.动圈表必须与其相同型号的热电偶相配C.动圈表的量程一般不能调整D.动圈表测量的起始温度为0℃3.配热电阻的电子平衡电桥的测量线路中要求每根导线电阻阻值为( )A.2.5ΩB.5ΩC.10ΩD.15Ω4.用金属材料制作测温热电阻下列说法正确的是( )A.金属材料的密度越大对测温越有利B.金属材料的强度越高对测温越有利C.金属合金材料掺杂越均匀对测温越有利D.金属纯度越高对测温越有利5.在热力试验中,常用来测量微小正压、负压和差压的压力计是( )A.U型管压力计B.单管式压力计C.斜管式压力计D.弹性式压力计6.扩散硅压力变送器测量线路中,电阻R f是电路的负反馈电阻,其作用是( )A.进一步减小非线性误差B.获得变送器的线性输出C.调整仪表的满刻度输出D.有利环境温度补偿7.标准节流件的直径比β越小,则( )A.流量测量越准确B.流体的压力损失越小C.要求水平直管段越长D.流体的压力损失越大8.涡轮流量计输出( )信号。
A.模拟B.数字C.电流D.电压9.将被测差压转换成电信号的设备是( )A.平衡容器B.脉冲管路C.差压变送器D.显示器10.当高频涡流传感器靠近铁磁物体时( )A.线圈的振荡频率增加B.线圈的电阻减小C.线圈的电感增大D.线圈的电感减小二、多项选择题(本大题共10小题,每小题2分,共20分)在每小题列出的五个选项中有二至五个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内。
多选、少选、错选均无分。
12.下列关于热电偶电势叙述正确的是( )A.热电势E AB(T,T0)是温度函数之差B.热电势E AB(T,T0)是温度差的函数C.接触电动势E AB(T)大于温差电动势E A(T,T0)D.接触电动势E AB(T)小于温差电动势E A(T,T0)E.热电势E AB(T,T0)是测量端温度的单值函数13.热电阻进行数字温度处理的主要内容有( )A.R/V电阻电压转换B.冷端温度自动补偿C.非线性校正D.A/D转换E.标度变换15.双波纹管差压计测量差压用于显示( )A.炉膛负压B.水位C.尾部烟道压力D.流量E.送风系统的压力16.测压仪表的标尺上限不宜取得太小,主要考虑到弹性元件有( )A.刚度B.滞后效应C.灵敏度D.温度特性E.弹性疲劳17.标准节流装置的取压方式主要有( )A.损失取压B.法兰取压C.理论取压D.角接取压E.任意取压18.涡轮流量计仪表的仪表常数ζ通过( )给出其值。

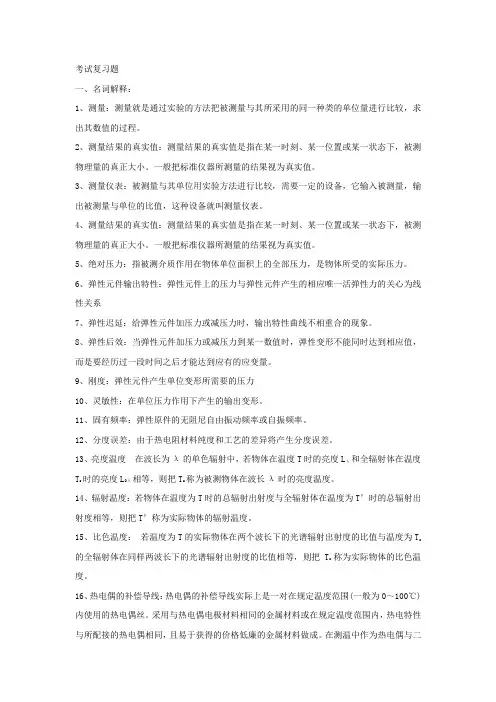

考试复习题一、名词解释:1、测量:测量就是通过实验的方法把被测量与其所采用的同一种类的单位量进行比较,求出其数值的过程。
2、测量结果的真实值:测量结果的真实值是指在某一时刻、某一位置或某一状态下,被测物理量的真正大小。
一般把标准仪器所测量的结果视为真实值。
3、测量仪表:被测量与其单位用实验方法进行比较,需要一定的设备,它输入被测量,输出被测量与单位的比值,这种设备就叫测量仪表。
4、测量结果的真实值:测量结果的真实值是指在某一时刻、某一位置或某一状态下,被测物理量的真正大小。
一般把标准仪器所测量的结果视为真实值。
5、绝对压力:指被测介质作用在物体单位面积上的全部压力,是物体所受的实际压力。
6、弹性元件输出特性:弹性元件上的压力与弹性元件产生的相应唯一活弹性力的关心为线性关系7、弹性迟延:给弹性元件加压力或减压力时,输出特性曲线不相重合的现象。
8、弹性后效:当弹性元件加压力或减压力到某一数值时,弹性变形不能同时达到相应值,而是要经历过一段时间之后才能达到应有的应变量。
9、刚度:弹性元件产生单位变形所需要的压力10、灵敏性:在单位压力作用下产生的输出变形。
11、固有频率:弹性原件的无阻尼自由振动频率或自振频率。
12、分度误差:由于热电阻材料纯度和工艺的差异将产生分度误差。
13、亮度温度在波长为λ的单色辐射中,若物体在温度T时的亮度Lλ和全辐射体在温度T s时的亮度L0λ相等,则把T s称为被测物体在波长λ时的亮度温度。
14、辐射温度:若物体在温度为T时的总辐射出射度与全辐射体在温度为T’时的总辐射出射度相等,则把T’称为实际物体的辐射温度。
15、比色温度:若温度为T的实际物体在两个波长下的光谱辐射出射度的比值与温度为T c 的全辐射体在同样两波长下的光谱辐射出射度的比值相等,则把T c称为实际物体的比色温度。
16、热电偶的补偿导线:热电偶的补偿导线实际上是一对在规定温度范围(一般为0~100℃)内使用的热电偶丝。
热工测量基础知识考试题库及答案(完整版)一、选择题A类1、热工仪表精确度为(A)的测量值最精确。
A.0.25B.0.5C.1.0D.1.62、表征仪表读数精密性的指标是(C)。
A.灵敏度B.线性度C.分辨率D.准确度3、一般指示式仪表希望在(C)刻度下工作。
A.任意B.大于10%满量程C.大于30%满量程D.大于50%满量程4、下列(B)是法定计量单位。
A.公尺B.米C.公分D.英尺5、选择描述性长度的正确写法是(B)。
A.425mm±5mmB.1.83mC.1M54D.2MM6、不属于SI基本单位的是(B)。
A.米B.欧(姆)C.安培D.伏特B类7、如果两物体分别与第三个物体处于热平衡,则他们彼此之间也必然处于热平衡,这一规律被称为(A)。
A.热力学第零定律B.热力学第二定律C.热力学第一定律D.热力学第三定律8、下列不属于按误差性质分类的是(B)。
A.随机误差B.相对误差C.系统误差D.绝对误差9、双积分式A/D转换器属于(B)测量法。
A.比较B.间接C.直接D.标准10、计量标准就是(C)。
A.计量基准B.计量器具C.计量标准器具D.工作标准器11、表证仪表的主要指标是(D)。
A.绝对误差B.相对误差C.引用误差D.基本误差12、下列(B)是法定计量单位。
A.公尺B.米C.工分D.公厘13、仪表的精度等级是用下面哪种误差表示的(C)。
A.系统误差B.绝对误差C.允许误差D.相对误差14、热工仪表的质量好坏通常用(B)等三项主要指标评定。
A.灵敏度、稳定性、时滞B.准确度、灵敏度、时滞C.稳定性、准确性、快速性D.精确度、稳定性、时滞15、测量时环境温度的改变造成的误差属于(C)。
A.疏失误差B.随机误差C.系统误差D.基本误差16、测量系统和测量条件不变时,增加重复测量的次数,并不能减少(B)。
A.随机误差B.系统误差C.疏忽误差D.基本误差17、对同一被测量点进行多次测量,测量的重复性程度称为(C)。
综合题一、用K分度热电偶测温时,热端浊度为t℃时测得热电势E(t,t0)=16.395毫伏,同时测得冷端环境温度为50℃,求热端的实际温度。
已知K分度热电偶在50℃时的热电势值为2.022毫伏,450℃时的热电势值为18.531毫伏,448.7时的热电势值为18.417毫伏。
答案:E(t,0℃)=E(t,t0)+E(t0, 0℃)=16.395+2.022=18.417(毫伏)所以热端的实际温度为448.7℃。
答:热端的实际温度为448.7℃。
难度:3知识点:温度测量部分二、检定一只测量范围为0—10MPa,准确度为1.5级的弹簧管式压力表,所用的精密压力表的量程和准确度等级应为多少?答案:检定一般压力表时,作为标准器的精密压力表的允许误差的绝对值应不大于被检表允许误差绝对值的1/3,其测量上限值一般应比被检表的测量上限值大1/3为好。
为此:精密表的测量上限应为10×(1+1/3)=13.3MPa根据弹簧管式精密压力表的产品系列,可选用0~16MPa的精密压力表。
被检表允许基本误差的绝对值为:10×1.5/100=o.15MPa则精密表的允许基本误差的绝对值应不大于0.05MPa设精密表的准确度级别为a,则a应为a≤0.05×100/16=0.3125答:可选用0.25级精密压力表难度:3知识点:压力测量部分三、现有2.5级、2.0级、1.5级三块测温仪表,对应的测量范围分别为-100~+500℃、-50~550℃、0~1000℃,现要测量500℃的温度,其测量值的相对误差不超过2.5%,问选用哪块表最合适?(550+50)×2.0%=12, 12÷500×100%=2.4%;(1000-0)×1.5%=15, 15÷500×100%=3%;所以准确度2.0级量程范围-50~550℃的测温仪表最合适。
难度:2知识点:基本知识部分四、欲测量60mV电压,要求测量误差不大于0.4%,现有两块电压表,一块量程为0-75mV,0.2级毫伏表,一块量程为0~300mV,0.1级毫伏表,问应选用哪一块毫伏表,并说明理由。
一、填空1.按照获得测量结果的方式不同.测量分为_____ 测量和_____ 测量。
〔易〕答:直接;间接。
2.国际温标采用的温度的单位名称是______,单位符号表示为______。
〔易〕答:开尔文;K。
3.______温度和______温度之间的换算关系是:T=t+273.15(K) 〔易〕答:热力学;摄氏。
4.热工测量仪表一般有______、______和中间件三局部组成。
〔易〕答:感受件;显示件。
5.玻璃液体温度计按构造可分为______、______和外标式温度计。
〔易〕答:棒式温度计;内标式温度计。
6.热电偶是由两根不同性质的导体______或______—构成的。
〔易〕答:焊接;绞接;7.热电偶焊接的一端称为______端,及导线连接的—端称为______端。
〔易〕答:热;冷。
8.工业常用热电阻有______, ________和镍电阻三种。
〔易〕答:铂电阻;铜电阻。
9.弹簧管一般压力表的准确度等级有______ 、______和2.5三种。
〔易〕答:1.0;1.510.精细压力表的准确度等级有______ 、______、______三种。
〔易〕答;0.25;0.4和0.1。
11.热电阻及二次仪表的连接方法有两种:即______ 和______ 。
〔易〕答:二线制;三线制。
12.温度测量仪表按其测量方式可分为______和______两种。
〔易〕答:接触式测温;非接触性测温。
13.电厂中常用的测量流量的节流元件是 ______ 和______ 。
〔易〕答:标准喷嘴;标准孔板。
14.火电厂中入厂煤的计量多采用 ______ 或______ 。
答:电子皮带称;轨道衡。
15.评定仪表品质好坏的技术指标是仪表的稳定性、______ 和______。
〔易〕答:准确度等级,灵敏度。
16.热电偶的热电势是由______和 ______ 组成的。
〔易〕答:接触电势;温差电势。
17.标准电阻是______的度量器,通常由______制成。
热工仪表试题及答案一、选择题(每题2分,共20分)1. 热电偶的热电势大小取决于()。
A. 热电极材料B. 测量温度范围B. 热电极接点温度差D. 热电极长度答案:C2. 在热电阻温度计中,金属的电阻值随温度升高而()。
A. 增大B. 减小C. 不变D. 先增大后减小答案:A3. 下列哪项不是热工仪表的常见故障?()A. 零点漂移B. 灵敏度下降C. 读数不稳定D. 电源电压过高答案:D4. 压力表的精度等级通常用()来表示。
A. 百分数B. 绝对值C. 相对值D. 以上都不是答案:A5. 热工仪表的校准周期通常由()决定。
A. 仪表的精度B. 使用环境C. 使用频率D. 国家相关标准答案:D6. 温度测量中,使用热电偶比热电阻具有()的优点。
A. 更高的精度B. 更快的响应速度C. 更低的成本D. 更好的稳定性答案:B7. 在测量高温物体时,通常选用()。
A. 热电偶B. 热电阻C. 压力表D. 流量计答案:A8. 以下哪种情况下,热工仪表的读数可能会受到影响?()A. 环境温度变化B. 电源电压波动C. 仪表内部电路老化D. 所有以上情况答案:D9. 热工仪表的安装位置应避免()。
A. 直接日晒B. 强磁场C. 腐蚀性气体D. 所有以上情况答案:D10. 热工仪表的维护保养中,不需要进行的操作是()。
A. 定期清洁B. 定期校准C. 更换老化部件D. 增加电源电压答案:D二、填空题(每空2分,共20分)11. 热电偶的测温原理是基于________现象。
答案:塞贝克效应12. 热电阻温度计通常采用________材料制成。
答案:金属或合金13. 在热工仪表的维护中,________是保证仪表准确度的重要措施之一。
答案:定期校准14. 热工仪表的测量误差可以分为________误差和随机误差。
答案:系统15. 热工仪表的防护等级是根据________标准来划分的。
答案:IP16. 热电偶的冷端温度补偿方法包括________和电子补偿。
1. 仪表常用的四大测量类型是 压 力 、 流 量 、 温 度 、和 高 度 。
2. 按仪表是否与被测对象接触,测量分为接触 测 量 和 非 接触测 量 。
3. 瞬时流量就是 单 位 时 间 内通过管道某 截 面 的物质的数量。
4. 标准节流元件有 标 准 孔 板 、 标 准 喷 嘴 、 文 丘 利 管 等。
5. 标准孔板的取压方式有 角 接 取 压 和 法 兰 取 压 等。
6. 差压式流量计包括 节 流 装 置 、 导 压 管 、 变 送 器 三部分。
7. 测量误差是 测 量 结 果 与 测 量 真 实 值 之存在的差值。
测量误差有 正 负 、大 小 和 单 位 。
8. 安装孔板时孔板 中 心 要和管道 中 心 重合。
9. 采用节流装置产生压力差的方法测流量时,要求被测介质在节流装置前后始终保持稳定的 流 动 状 态 ,并要求管整个断面完全 充 满 被测介质。
10. 节流装置的上下游需要足够的 直 管 段 长 度。
11. 电磁流量计的输出电流与介质流量有 线 性 关系。
12. 测量就是通过实验的方法,把 被 测 量 与其所采用的 单 位 标 准 量 进行比较,求出其数值的过程。
13. 仪表精度=(绝 对 误 差 的 最 大 值 / 仪 表 量 程) * 1 0 0 % 1、仪表的精度等级是用下面哪种误差表示的(C )A、系统误差;B、绝对误差;C、允许误差2、有一测温仪表,精度等级为0.5级,测量范围为400~600℃,该表的允许基本误差是(C) A、±3℃ B、±2℃ C、±1 ℃3、标准孔板中介质流向(A)A、从锐边流入 B、从钝边流入 C、无规定4、有一精度为1.0级的压力表,其量程为-0.1~1.6MPa ,则其允许误差为( B) A、±0.016MPa; B、±0.017 MPa;C、±0.015 MPa ;5、校验一块精度为1.5级,量程为6.0MPa 的工业压力表,选用的标准压力表的精度和量程为(C) A、0.4级,16MPa ; B、0.6级,10MPa ; C、0.25级,10MPa ;6、有一压力测点,如被测量最大压力为10MPa ,则所选压力表的量程应为(A) A、16MPa B、10MPa C、25MPa7、仪表的精度等级指的是仪表的(D )A 、误差B 、基本误差C 、允许误差D 、基本误差的最大允许值8、一压力变送器的输出范围为20~100KPa ,那么它测量时最大可以测到(C ) A 、99.999KPa B 、101KPa C 、100Kpa D 、20Kpa9、工程压力测量的单位是(C )。
一、单选题(16 分)1、测量时环境温度的改变造成的误差属于( C )。
A.疏失误差B.随机误差C.系统误差2、某温度计刻度范围为 0~600℃,通过检定、在整个刻度范围内、最大基本误差为±7.2℃、按国家工业仪表的规定、该温度计的精度等级为( B )。
A.1.2 级B.1.5 级C.2.0 级3、仪表的精度等级是用下面哪种误差表示的 ( C).A、系统误差B、绝对误差C、允许误差4、下面哪个指标反映了仪表对被测参数变化的灵敏程度。
( C )A、分辨率B、线性度C、灵敏度5、测量系统中,感受被測物理量的是( A ).A、传感元件B、变换元件C、显示元件6、热电偶产生的热电势与( A )有关。
A、热电极材料和两端温度B、热电极材料和长度、C、热电极粗细和两端温度7、热电偶中用于防止两根热电极短路的是( B ).A、保护管B、绝缘子C、接线盒8、在下列各分度号的标准化热电偶中,哪一种热电偶的电动势灵敏度最低( A )。
A. S 分度号B.K 分度号C.E 分度号9.、用光学高温计测量实际物体的温度时,所测得结果是物体的亮度 温度,它和物体的真实温度相比 ( A )。
A.亮度温度低于真实温度B.亮度温度高于真实温度C.亮度温度等于真实温度D.因不同物体而或高、或低10、电阻温度系数 α 是热电阻的重要特性。
和金属热电阻相比( A )。
A.半导体热敏电阻的 α 大、且为负值B.半导体热敏电阻的 α 大、且为正值C.半导体热敏电阻的 α 小、且为负值11、下列属于非接触式测温仪表的是( A ).A 、红外线测温计B 、双金属温度计C 、热电阻温度计12、红外测温仪中将接收到的红外辐射热强度转换成电信号的部件是 ( B )。
A.光学系统B.红外探测器C.信号处理放大系统13、某压力表标尺范围为 0~ 25Mpa ,要求其测量误差不超过±0.1Mpa, 则此表的精度至少是( A )。
A. 0.2 级B.0.3 级C.0.4 级14、以下常见的各种弹性元件中,测量范围最大的是 ( D )。
一、单选题1、使用23型直流单臂电桥测电阻时,选用万用表估测一下,如果是5Ω,选比率臂时可选(A)。
A、0.001档B、0.01档C、0.1档D、1档2、电力系统中,作为监视某一回路电流的电流表,其量程应约为该回路的C。
A.、所有设备额定电流之和;B.计算电流;C.计算电流的1.5倍;D.可能出现的最大负荷电流3、电度表是用来计量B。
A.功率;B.电能;C.UI(或√3UI);D.√3UI4、电度表配用电流互感器其测量精度等极是(B)A、0.2级B、0.5级C、1级D、3级2、摇二次回路绝缘电阻,应选用下列额定电压的兆欧表______(B)A、1000VB、500VC、2500VD、230V3、电度计量二次回路的安装要求______(C)A、采用0.1级一套线圈B、采用0.2级一套线圈C、采用0.5级一套线圈D、采用1.5级一套线圈4、扩大交流电流量程方法______(B)A、加分流器B、加互感器C、加电阻D、加电感线5、兆欧表测量10kV/0.4kV变压器的绝缘电阻时,选其电压等级为______(C)A、500VB、10000VC、2500VD、100V6、三相四线有功电度表型号是______(A)A、DT型B、DS型C、FF型D、DD型7、判断某时刻负荷的视在功率可观察_____(C)A.电压表;B.电流表;C.瓦特表;D.cosφ8、判断某负荷的有功功率可观察_____(D)A.电流表;B.电度表;C.瓦特表;D.cosφ9、当某段时间内的有功电量和无功电量相等时,其平均功率因数为____(B)A.0.80;B.0.71;C.0.67;D.0.5010、三相三线有功电能表型号为_____(B)A.DT型;B.DS型;C.FF型;D.DD型11、ID5-var型三相无功功率表的型号是_____(D)A.1T1-V;B.1T1-V;C.1D1-cosφ;D.1D5-Var12、1D1-cosφ型功率因数表是_____(A)A.电动系;B.铁磁电动系;C.感应系;D.磁电系13、万用表可测量电阻范围是_____(C)A.绝缘电阻;B.接地电阻;C.一般电阻;D.微小电阻14、钳形电流表用于测量500V以下负荷电流,其准确度通常为_____(C)A.0.5级;B.1级;C.1.5级;D.5.0级15、测量绝缘电阻的兆欧表是_____(B)A.电磁式;B.磁电式;C.电动式;D.感应式二、判断题1、电工仪表的精度等级分0.1级、0.2级、0.5级、1级、2.5级、5级等共七个等级。
热工仪表专业题库一、填空:1、按照测量结果得到的程序,测量分为直接测量和间接测量。
2、按照仪表是否与被测对象接触,测量分为接触测量和非接触测量。
3、无论简单仪表还是复杂仪表,其部件按功能可看成是由传感器和变换器、显示器三个环节组成,它们之间用信号线路或信号管路联系。
4、国际单位制中,温度的单位是开尔文。
5、热力学温度的符号是T,其单位名称是开尔文。
6、热力学温度单位的符号是K,其定义是水的三相点热力学温度的1/273.16。
7、摄氏温度的符号是t,其单位名称是摄氏度,单位符号为℃。
8、热力学温度和摄氏温度之间的关系是t=T-273.16。
9、玻璃液体温度计由装有工作液体的感温包、毛细管、和刻度标尺等组成。
10、玻璃液体温度计按结构可分为棒式温度计、内标式温度计、和外标式温度计。
11、玻璃液体温度计按用途可分为工业用、试验室用、标准水银温度计。
12、工业用玻璃液体温度计一般做成内标尺式,实验室用玻璃液体温度计一般是棒式。
13、热电偶是由两根不同性质的导体焊接或绞接构成的。
14、热电偶两端所处温度不同,在热电偶回路中便会产生热电势。
15、热电偶焊接的一端称为热端,与导线连接的一端称为冷端。
16、热电厂常用测温热电偶有K型,J型和S型等几种。
17、热电阻温度计是基于导体和半导体的电阻值随温度而改变的特性而测温的。
18、工业热电阻由感温元件、绝缘管、内引线、保护套管、接线盒等五部分组成的。
19、热电阻的测温范围宽、精度高,铂热电阻常用作-200~+500℃范围的标准温度计。
20、常与热电偶配套测温的二次表有测温毫伏表和电子电位差计两种。
21、电子自动平衡电桥作为二次表,常与热电阻配套使用测温。
22、补偿导线在0~100范围内具有与热电偶相同的热电特性。
23、工业常用热电阻有铂电阻、铜电阻、镍电阻三种。
24、铜热电阻一般只用于150℃以下的没有水分及无浸蚀性介质中的湿度测量。
25、国际单位制中,压力的单位是牛顿/米2,又叫帕斯卡,符号是Pa,其定义是1牛顿力垂直均匀作用在1米2面积上所产生的压力。
热工仪表检修考试题(附答案)一、单选题(共50题,每题1分,共50分)1.绝缘电阻表使用中须根据被测对象不同来选择不同的()等级。
A、电阻;B、电流;C、电压;D、绝缘。
正确答案:C2.工业热电偶的测量端焊点尺寸越小越好,一般要求焊点的大小是热电极直径的( )A、1.5倍B、3倍C、3.2倍D、2.4倍正确答案:D3.一弹簧管压力表出现了非线性误差,应()。
A、调整拉杆的活动螺栓;B、改变扇形齿轮与拉杆的夹角;C、调游丝松紧程度;D、A与B同时调整。
正确答案:B4.当工艺管道内有爆炸和火灾危险的介质密度大于空气密度时,安装的保护管(槽)线路应在工艺管道的()。
A、上方;B、10m外;C、下方。
D、5m外;正确答案:A5.当正弦量交流电压作用于一实际电感元件时,元件中流过的电流( )A、超前电压90°B、超前电压0到90°C、滞后电压90°D、滞后电压0到90°正确答案:D6.火焰监测器探头电路中的()放大器将光电元件输出信号放大。
A、直流。
B、对数;C、传输;D、线性;正确答案:B7.判断下列各条说法中,不正确的是( )A、节流式流量计测量流量时,允许测量的最大流量和最小流量之比应为3左右,最大不得超过4B、节流件上、下游侧下管段若有突变,会使流量系数变大C、孔板在长期运行中,直角入口锐边磨损变钝时,会使流量系数变大D、节流式流量计测量流量时,流量越小,则测量误差越大正确答案:B8.在利用网孔法求解复杂电路时,网孔电流是( )A、彼此独立的一组量B、实际在网孔中流动的电流C、彼此相关的一组量D、支路电流正确答案:A9.下列有关几个电阻并联的陈述中,()是正确的。
A、电阻越大,电压越大;B、电阻越小,电流越大。
C、电阻越大,电流越大;D、电阻越大,电压越小;正确答案:B10.热电偶输出电压与()有关。
A、热电偶两端温度;B、热电偶两端温度和电极材料;C、热电偶两端温度、电极材料及长度。
热工测量与仪表(试题)热工测量与仪表(试题)一、单选题 (共 207 题)【 1 】. 旋转速度(转速)单位r/min是______。
A.国家选定的国际单位制单位C.国家选定的非国际单位制单位B.国际单位制的辅助单位D.国际单位制中具有专门名称的导出单位答案:()【 2 】. 准确度等级为0.2%数字式转速表,其允许示值误差为______,允许示值变动性为______。
A.0.2%n+2字±0.2%n±1字B.±0.2%n±1字 0.2%n;C.±0.2%n0.2%n+1字 D.±0.2%n±1字 0.2%n+2字答案:()【 3 】. 测试保护回路电缆绝缘电阻时,要求在环境温度______℃;相对湿度≯______%,采用额定直流输出电压为______V的摇表进行。
要求芯线间和芯线对屏蔽层(或芯线对地间)的绝缘电阻均应≮______MΩ。
A.15~45 80 500 20B.15~60 80 250 20C.10~55 75 500 10D.5~50 75 250 10 答案:()【 4 】. “接地”这一节内容未包括的是______。
A.计算机控制系统的接地检修与质量要求B.保护接地检修与质量要求C.电缆和补偿导线屏蔽层的接地检修与质量要求D.接地防护答案:()【 5 】. 根据检定规程要求,进行差压变送器密封性检查时,平稳地升压(或疏空),使压力变送器测量室压力达到测量上限值(或当地大气压力90%的疏空度后,密封______min,应无泄漏。
在最后______min内,观察压力表压力显示,其下降值不得超过测量上限值的______%。
A.10 3 0.5 C.15 3 1.5B.10 5 1.0 D.15 5 2答案:()【 6 】. 通入锆头标准气体后,CRT显示开始变化,约1分钟后,显示值与标气值的偏差满足精度要求,根据此标定结果,该氧化锆氧量计测量回路______。
仪表工考试:热工仪表检修工考试试题(最新版)1、多选测压仪表的标尺上限不宜取的太小主要考虑到弹性元件有()A、钢度B、滞后效应C、灵敏度D、温度特性E、任意取压正确答案:B, E2、单选光学高温计采用()(江南博哥)测量物体的亮度,来测量物体的温度。
A、观测法B、比较法C、均衡法正确答案:B3、填空题压力传感器的作用是(),当测量稳定压力时,正常操作压力应为量程的(),最高不得超过测量上限的()。
正确答案:感受压力并把压力参数变换成电量;1/3—2/3;3/44、问答题热电偶测温为什么要进行冷端补偿?正确答案:热电偶热电势的大小与其两端的温度有关,其温度-热电势关系曲线是在冷端温度为0?C时分度的,在实际应用中,由于热电偶冷端暴露在空间受到周围环境温度的影响,所以冷端温度不可能保持在0?C不变,也不可能固定在某个温度不变,而热电势既决定于热端温度,也决定于冷端温度,所以如果冷端温度自由变化,必然会引起测量误差,为了消除这种误差,必然进行冷端补偿。
5、填空题调节器引入微分作用是克服被调节对象的()影响。
正确答案:滞后6、单选一支热电偶的热电势可以用两个并联的显示仪表同时测量,这两个显示仪表是()。
A、电子电位差计和配热电偶的动圈式仪表B、两个电子电位差计C、两个配热电偶的动圈式仪表正确答案:B7、填空题在PID调节中,比例作用是依据()来动作的,在系统中起着()的作用;积分作用是依据()的作用;微分作用是依据()来动作的,在系统中起着()的作用。
正确答案:偏差的大小;稳定被调参数;偏差是否存在,消除余差;偏差变化速度;超前调节8、填空题电动执行机构伺服放大器的输出信号是()转角。
正确答案:0~90°9、填空题工业控制机主要用于()、()、()和()。
正确答案:巡回检测;生产过程控制;自动开停;事故处理10、填空题双闭环比值调节系统由()闭环回路,当主参数受干扰变化时副参数(),当副参数受干扰变化时主参数()。
热工丈量复习题一、选择题1.仪表的精度等级是用下边哪一种偏差表示的( C )。
A .系统偏差B .绝对偏差C .同意偏差D .相对偏差2.表征仪表读数精细性的指标是(C )A .敏捷度B .线性度C .分辨率D .正确度3.以下对于丈量正确度、正确度和精细度,说法正确的选项是( A )A .正确度高,正确度和精细度都必定高B .精细度高,正确度必定高C .正确度高,正确度必定高D .三者没相关系.以下信号中不是热工信号的是( D )。
4A .主汽温度高报警B .汽包水位低报警C .炉膛压力低报警D.发电机跳闸.热工仪表的质量利害往常用( B )等三项主要指标评定。
5A .敏捷度、稳固性、时滞B .正确度、敏捷度、时滞C .稳固性、正确性、快速性D .精准度、稳固性、时滞.一般来讲,仪表的敏捷度越(),丈量范围越(),稳固性也越()。
(D)6A.高、小、好B.低、小、好C.低、小、差D.高、小、差7.精度为级的温度表,丈量范围为50~800℃,该表的同意基本偏差是( A )。
A.±B.±4C.±D.±.丈量时环境温度的改变造成的偏差属于( C )。
8A .疏失偏差B .随机偏差C .系统偏差D .基本偏差.热电偶赔偿导线与热电偶连结点的温度,对热电偶热电势无影响,其依照是( C )。
9A .均质定律B .中间导体定律C .中间温度定律D .参照电极定律.用赔偿导线把热电偶电势引入测温仪表,赔偿导线的长度对丈量影响是:( A )10A .赔偿导线越长,丈量偏差越大B .赔偿导线越长,丈量偏差越小C .赔偿导线越短,丈量偏差越大D .赔偿导线的长短对丈量偏差无影响11.为使热电偶的热电势与被测温度间成单值函数关系,热电偶的冷端一定【 C 】A .随热端温度上涨B .随热端温度降落C .恒定D .随所测温场而变化12.有一压力测点,如被丈量最大压力为10MPa,则所选压力表的量程应为( A )。
一、单选题1、国际单位制中基本单位有( )种。
A、3B、7C、6D、5答案:B难度:1知识点:基本知识部分2、热力学温度的单位符号是( )。
A、KB、℃C、JD、F答案:A难度:1知识点:温度测量部分3、表征仪表的主要质量指标之一是( )。
A、绝对误差B、相对误差C、引用误差D、基本误差答案:D难度:1知识点:基本知识部分4、下列( )是三位有效数字。
A、0.0170B、0.1070C、1.7×103D、1070答案:A难度:1知识点:基本知识部分5、在标准重力加速度下,水温为( )时,水的密度最大。
A、0℃B、0.01℃C、4℃D、5℃答案:C难度:1知识点:温度测量部分6、热电偶测温原理是基于( )A、热阻效应B、热磁效应C、热电效应D、热压效应答案:C难度:1知识点:温度测量部分7、热电偶输出电压与( )有关A、热电偶两端温度B、热电偶热端温度C、热电偶两端温度和电极材料D、热电偶两端温度、电极材料及长度答案:C难度:1知识点:温度测量部分8、热电偶补偿导线的作用是( )。
A、补偿冷端温度变化B、便于信号传输C、延伸热电偶冷端D、提高测量的准确性答案:C难度:1知识点:温度测量部分9、电子电位差计的工作原理是( )A、电压平衡,电桥平衡B、电压平衡,电桥不平衡C、电压不平衡,电桥平衡D、电压、电桥都不平衡答案:B难度:1知识点:温度测量部分10、在热电偶测温系统中采用补偿电桥后,相当于冷端温度稳定在( )。
A、0℃B、补偿电桥所处温度C、补偿电桥平衡温度D、环境温度答案:C难度:1知识点:温度测量部分11、标准热电偶检定炉,温度最高区域偏离炉中心距离不应超过( )。
A、10mmB、15mmC、20mmD、25mm答案:C难度:1知识点:温度测量部分12、分度号为Cu50热电阻在0℃时的电阻值为( )。
A、0ΩB、53ΩC、50ΩD、100Ω答案:C难度:1知识点:温度测量部分13、在煤粉管道上安装的测温元件,应装设( )保护罩,以防元件磨损。
习题11.01 某1.5级测量范围为0~100kPa 的压力表,在50kPa ,80kPa ,100kPa 三点处校验时,某示值绝对误差分别为-0.8kPa ,+1.2kPa ,+1.0kPa ,试问该表是否合格?1.02 有2.5级,2.0级,1.5级三块测温仪表,对应得测量范围分别为-100~+5000C,-50~+5500C,0~10000C ,现要测量5000C 的温度,要求其测量值的相对误差不超过2.5%,问选用哪块表最合适?1.03 请指出下列误差属于哪类误差?a) 用一块普通万用表测量同一电压,重复测量十五次后所得结果的误差。
b) 观察者抄写记录时错写了数据造成的误差。
c) 在流量测量中,流体温度,压力偏离设计值造成的流量误差。
1.04 对某状态下的流体进行压力测量,得测量值如下:n 1 2 3 4 5 6 7 8P(kPa) 105.30 104.94 105.63 105.24 104.86 104.97 105.35 105.16n 9 10 11 12 13 14 15P(kPa) 105.71 105.70 104.36 105.21 105.19 105.21 105.32试用统计学方法处理随机误差。
1.05 某测温仪表得准确度等级为1.0,绝对误差为±10C ,测量下限为负值(下限的绝对值为测量范围的10%),试确定该表的测量上限值与下限值及量程。
1.06 一块压力表(量程为0~250kPa)经标准压力校正,得:标准压力 上形程 下行程 上行程 下行程0.00 5 6 8 650 48 50 48 50100 102 100 104 102150 148 148 150 150200 198 196 196 196250 248 248求:量程,变差,线性度,重复性,精度。
1.07 已知铜电阻阻值与温度的关系为:)]20(1[2020-+=t R R t α,200C 时的电阻值为:20R =6±0.018Ω,20α=0.004±0.00004/0C ,求铜电阻在t=35±10C时的电阻值及其误差。
仪表工考试:热工仪表检修工(高级)试卷(最新版)1、单选电力系统各企业,事业单位内部热工计量仪表和装置的建档考核,检定,管理和计量人员考核由()执行。
A.电力部门B.地方计量部门C.省计量部门D.全国计量部门(江南博哥)正确答案:A2、填空题壁面温度测量一般采用热容量较小的()、()作为感温元件。
正确答案:热电偶;半导体热敏电阻3、单选对新制造的电动压力变送器进行检定时,其中无需检定的项目为()。
A.外观B.过范围影响C.密封性D.基本误差正确答案:B4、问答题简述火力发电厂计算机实时鉴控系统应有的功能?正确答案:火力发电厂计算机实时鉴控系统应具有以下功能:①数据采集;②运行监视;③报警记录;④跳闸事件顺序记录;⑤事故追忆打印;⑥机组效率计算;⑦重要设备性能计算;⑧系统运行能量损耗计算;⑨操作指导;⑩打印报表。
5、单选分散控制系统中不常应用的网络结构为()。
A.星形B.环形C.总线形D.树形正确答案:D6、单选热力机械工作票中“工作票延期,有效期延长到年月日时分”栏目,应有()确认并签名。
A.工作负责人和工作许可人B.工作票签发人和工作负责人C.工作票签发人和工作许可人D.主管领导正确答案:A7、问答题微型计算机有哪些基本组成部分?正确答案:总线、中央外理器、存储器和输入/输出接口。
8、单选汇线槽的形式及尺寸应根据()及维修方便等条件选择,其长度由测点和端子箱之间的距离决定。
A.测量点数和导线粗细B.甲方和实物配制要求C.钢材供应及现场条件正确答案:A9、单选KF系列现场型指示调节仪的输出信号为()。
A.0~100kPaB.0~20mAC.20~100kPaD.4~200mA正确答案:C10、单选电子电位差计与热电偶配套使用测量温度的原理电路中,如果测量桥路上支路限流电阻断路,指针将()。
A.打到终端B.打到始端C.保持在原位置D.在原位置左右正确答案:A11、问答题绘图题:试画出差压计安装在管道下方测量水蒸气流量的差压式流量计的导压管敷设示意图。
2015年江西省火电建设公司热控工程处
《热工仪表安装与仪表调试考试题》
单位_______姓名_______分数______。
一、填空题(10分)每题1分
1.电气设备着火时,应立即将有关设备_断开电源,然后进行救火,
对带电设备使用_干式灭火器或二氧化碳灭火器灭火,不得使用泡沫灭火器灭火。
2.测量推力瓦块温度计的连接线导线,由于____、____等原因很容
易折断,安装时要注意引线不受_____和_____,并用卡子固定。
答:振动;油冲击;机械损伤;磨擦。
3.热工测量回路的导线不应和_____回路、_____回路等导线穿入同一条管内。
答:动力;信号。
4.为热电偶铺设补偿导线或一般导体作为热电偶和变器的引线时,如遇有电力线,两者应避免______走线。
答案:平行
5.热电偶测温时,补偿导线极性接反,将给测量造成______。
答:负误差
6.一级旁路的减温水是______,二级旁路的减温水是______。
答:给水;凝结水。
7.按参数种类不同,热工仪表可为(温度)、(压力)、(流量)、(料位)、(成分分析)及(机械量)等仪表。
8.测量过程有三要素:一是(测量单位)、二是(测量方法)、三是(测量工具)。
9.仪表的校验一般都采用被校表与标准表的示值直接比较的方法,称
为(直接比较法),标准表的测量上限不应超过被校表上限的(25%);量程调整应包括(下限调整)和(上限调整)两个方面。
10.仪表调校的主要内容(调零点)、(调量程)、(调线性)。
二、选择题(30分)每题2分
1、仪表必须在规定的温度、湿度条件下工作才能保证其准确度,这是因为(B)
A. 有一个统一的环境条件
B. 仪表因周围环境温度、湿度改变而使实际值发生变化,当温度、湿度超过一定范围时仪表的示值误差会超过其允许误差
C. 按仪表使用说明书要求
D. 仪器仪表必须在20℃、60%湿度的环境条件下使用,才能保证不超出其准确度等级所表示的误差值。
2、测量时环境温度的改变造成的误差属于(C )。
A. 疏失误差
B. 随机误差
C. 系统误差
D. 基本误差
3、仪表的校验点应在全刻度范围内均匀选取,其数目除特殊规定外,应不少于(B)
A. 3
B. 5
C. 7
D. 9
4、测量热电偶产生的热电势应选用(C)来测量。
A. 功率表
B. 电流表
C. 直流电位差计
D. 直流电桥
5、热电阻测温时,当仪表指示为无限大时,其故障原因之一是热电阻(A)
A. 断路
B. 接地
C. 短路
D. 保护套管内积水
6、测量火电厂的锅炉给水温度最好采用的测温仪表是(C)。
A. 玻璃水银温度计
B. 热电偶
C. 热电阻
D. 红外测温仪
7、将热电阻从测温现场引线接入温度显示仪表时,为减少线路电阻的变化导致的测量误差,尽可能采用(B)的接线方法。
A. 两线制
B. 三线制
C. 恒定接线端温度
D. 直流电路
8、将被测差压转换成电信号的设备是(C)
A.平衡容器 B.脉冲管路 C.差压变送器 D.显示器
9、在水平管道上测量气体压力时的取压点应选在(A)
A. 管道上部,垂直中心线两侧45°范围内
B. 管道下部,垂直中心线两侧45°范围内
C. 管道水平中心线两侧45°范围内
D. 管道水平中心线以下45°范围内
10、孔板和喷嘴上下游侧直管段的最小长度与(C)有关。
A. 管内介质流速
B. 管内介质黏度
C. 管道内径
D. 取压方式
11、在流量测量中,属于非接触式测量的流量计是(C)。
A. 差压流量计
B. 电磁式流量计
C. 超声波流量计
D. 直接质量流量计
12、在进行汽包水位测量时,通常以(A)的示值为水位测量基准值。
A. 云母水位计
B. 差压水位计
C. 电接点水位计
D. WL智能水位计
13、云母水位计在实际测量汽包水位时,由于水位容器的散热使水位计指示的水位(B)汽包真实水位。
A. 高于
B. 低于
C. 等于
D. 可能高于或低于
14、电接点水位计主要误差来源是(A)。
A. 相邻两接点之间的不灵敏区
B. 电极接通与断开的死区
C. 测量容器中液体密度的变化
D. 没有排污
15、电接点水位计的电极在使用前必须测量其绝缘电阻,绝缘电阻的数值应大于(C)。
A. 20MΩ
B. 50MΩ
C. 100MΩ
D. 150MΩ
三、判断题(10分)每题2分
1、热电偶的热电势与构成热电偶的材料无关。
(×)
2、热电偶补偿导线与热电偶补偿器,在测温中所起的作用是一样的,都是对热电偶冷端温度实行补偿。
(×)
3、Pt100分度号的热电阻,其0℃时的阻值为100Ω。
(√)
4、当压力测量系统的导压管路内的介质凝固或冻结时,压力指示仪表的指针指向零。
(×)
5、差压水位计输出的差压越大,汽包水位越高。
(×)
四、简答题(30分)每题6分
1、在部分带电的盘柜上作业时应做到哪几点?
答:(1)必须了解盘内带电系统情况
(2)应穿工作服、戴安全帽,穿绝缘鞋并站在绝缘垫上,严禁穿背心、短裤作业
(3)工具手柄必须绝缘良好
(4)必须设监护人
2、热工信号仪表管现场安装有什么要求?
答:(1) 一般应按最短的路径敷设以减少迟延。
对于蒸汽测量管路应有足够长度,使管内有一定量凝结水。
(2) 敷设应避免机械损伤,潮湿、腐蚀和振动,并且便于维护。
(3) 环境温度在+5~50℃范围内,否则应考虑防冻、隔热。
(4) 油管路应远离热表面。
(5) 水位管路不应靠近热表面,正负压管的环境温度应一致,否则由于密度差将导致测量误差。
(6) 应考虑主设备的热膨胀。
(7) 管路应尽量集中敷设,整齐美观,不影响主设备检修。
(8) 管路不应敷设在地面上,否则设专用沟道,穿越地面、墙壁处应设保护管或保护罩。
3、电厂气体,液体,蒸汽管道安装流量测量装置仪表管引出位置有什么要求?
(1) 测量气体压力时,测点在管道的上半部。
(2) 测量液体压力时,测点在管道的下半部与管道的水平中心线成45°夹角的范围内。
(3) 测量蒸汽压力时,测点在管道的上半部及下半部与管道水平中心线成45°夹角的范围内。
4. 汽轮机热工保护的项目有哪些?
答:汽轮机监视和保护项目随机组的参数容量不同而有些差异,目前已发展的项目有下列几种:
1)凝汽器真空低保护;
2)汽轮机超速保护;
3)汽轮机转子轴向位移监视和保护;
4)汽轮机转子与汽缸热膨胀差的监视和保护;
5)汽轮机轴承监视和保护;
6)汽轮机加热器水位保护;
7)抽汽逆止门保护;
8)汽轮机主轴弯曲监视。
5.简述电动门调试步骤。
a. 进行电源、控制电缆回路测试,绝缘测试,确保电源、控制电缆通路无误。
b.电动门手摇至中间位置.
c就地有人且通讯畅通时给电动门送电。
d. 查看电动门正反转是否正确。
e.定开关位置、力矩等信息.
f. 打到远控模式,试验远控。
五、论述题(20分)
简述差压变送器的投用步骤与机组168运行中对带有保护,自动的差
压变送器检修需采取什么措施?
答:1、检查差查压变送器的正、负压二次阀是否关闭,平衡阀是否打开。
2、开启排污阀,缓慢打开一次阀门冲洗仪表管,冲洗后关闭排污阀,一般冲洗不少于两次。
3、待导管冷却后,才可投入仪表,对于有的管路中装有排空阀应先开启一下排空阀,排除空气。
4、渐渐开启变送器正压二次阀,当测量介质为蒸汽或液体时,待充满凝结水或液体时,松开变送器正负测量室排污螺钉,待介质逸出并排净空气后拧紧螺钉,(对于测量高温高压介质时应谨慎操作)然后检查是否渗漏并检查仪表零点。
5、关闭平衡阀,逐渐打开负压二次阀。
对在168运行中带有保护,自动的差压变送器检修,需要的措施:
1.办理检修工作票,经签字同意,确定已退出保护,自动后方
可检修。
2.检修结束后,及时将差压变送器按照上述步骤投运,确定投
运正常后,方可办理工作票终结。
