热工测量及仪表试卷
- 格式:doc
- 大小:51.00 KB
- 文档页数:4
一、单选题1、国际单位制中基本单位有( )种。
A、3B、7C、6D、5答案:B难度:1知识点:基本知识部分2、热力学温度的单位符号是( )。
A、KB、℃C、JD、F答案:A难度:1知识点:温度测量部分3、表征仪表的主要质量指标之一是( )。
A、绝对误差B、相对误差C、引用误差D、基本误差答案:D难度:1知识点:基本知识部分4、下列( )是三位有效数字。
A、0.0170B、0.1070C、1.7×103D、1070答案:A难度:1知识点:基本知识部分5、在标准重力加速度下,水温为( )时,水的密度最大。
A、0℃B、0.01℃C、4℃D、5℃答案:C难度:1知识点:温度测量部分6、热电偶测温原理是基于( )A、热阻效应B、热磁效应C、热电效应D、热压效应答案:C难度:1知识点:温度测量部分7、热电偶输出电压与( )有关A、热电偶两端温度B、热电偶热端温度C、热电偶两端温度和电极材料D、热电偶两端温度、电极材料及长度答案:C难度:1知识点:温度测量部分8、热电偶补偿导线的作用是( )。
A、补偿冷端温度变化B、便于信号传输C、延伸热电偶冷端D、提高测量的准确性答案:C难度:1知识点:温度测量部分9、电子电位差计的工作原理是( )A、电压平衡,电桥平衡B、电压平衡,电桥不平衡C、电压不平衡,电桥平衡D、电压、电桥都不平衡答案:B难度:1知识点:温度测量部分10、在热电偶测温系统中采用补偿电桥后,相当于冷端温度稳定在( )。
A、0℃B、补偿电桥所处温度C、补偿电桥平衡温度D、环境温度答案:C难度:1知识点:温度测量部分11、标准热电偶检定炉,温度最高区域偏离炉中心距离不应超过( )。
A、10mmB、15mmC、20mmD、25mm答案:C难度:1知识点:温度测量部分12、分度号为Cu50热电阻在0℃时的电阻值为( )。
A、0ΩB、53ΩC、50ΩD、100Ω答案:C难度:1知识点:温度测量部分13、在煤粉管道上安装的测温元件,应装设( )保护罩,以防元件磨损。
仪表热工专业试题及答案1 (填空题)Jackzhang 发表于 2007-7-27 16:11:001.仪表常用直流信号的优点有(干扰少)、(对负载要求p简单p)、(远距离传送信息p)。
2.仪表主要由(传感器p)、(变换器p)、(显示装置p)、(传输通道)四部分,其中(传感器p)是仪表的关键环节。
3.误差的来源有(仪器装置误差p)、(环境误差p)、(方法误差)、(p人员误差p)四个方面。
4.误差的分类有(系统误差p)、(p随机误差p)、(粗大误差)。
5.从干扰作用于仪表的形式上来分,可分为(p横向干扰)、(p纵向干扰p)。
6.标准容积流量是指温度在是指温度在(20。
Cp),压力在(1.01×105Pa)的容积数;我们最常用的标准截流装置为(孔板p),取压方式为(角接取压)、(法兰取压)。
7.仪表调校的主要内容(调零点)、(调量程)、(调线性p)。
8.测量过程有三要素:一是(测量单位)、二是(测量方法)、三是(测量工具)。
9.按参数种类不同,热工仪表可为(温度)、(压力)、(流量)、(料位)、(成分分析)及(机械量)等仪表。
10.根据分类的依据不同,测量方法有(直接测量与间接测量)、(接触测量与非接触测量)、(静态测量与动态测量)。
11.屏蔽分为(磁场屏蔽)和(电场屏蔽)两种。
12.在管道中安装孔板时,如果将方向装反指示会(变小)。
13.单位时间内流过管道截面的流体数量,称为(流量);流量分为(瞬时流量)和(累积流量)又可分为(体积流量)和(质量流量)。
14..三相电动势或电流的幅值出现的次序为相序,相序为A-B-C,通常称为(正序或顺序);相序为C-B-A,通常称为(负序或逆序);15.执行器按能源不同,可分为(气动)、(电动)、和(液动)三种;执行器应(顺着)介质的流动方向安装,检查的方法是看阀体上的(箭头)是否与介质的流向一致。
16.物位检测包括(p料位p)检测和(液位p)检测。
17.控制方式一般分为(手动)和(自动)两大类,如果纠正系统的偏差是由人直接操作,这种回路称为(手动控制系统);如果系统具有反馈通道组成的闭环回路并能自动纠正偏差,这种系统称为(自动控制系统)。
热工测量及仪表试题一、单项选择题(本大题共10小题,每小题1分,共10分)在每小题列出的四个选项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内。
2.对于与热电偶配套的动圈表,下列叙述正确的是( )A.对于标准化热电偶,动圈表是通用的B.动圈表必须与其相同型号的热电偶相配C.动圈表的量程一般不能调整D.动圈表测量的起始温度为0℃3.配热电阻的电子平衡电桥的测量线路中要求每根导线电阻阻值为( )A.2.5ΩB.5ΩC.10ΩD.15Ω4.用金属材料制作测温热电阻下列说法正确的是( )A.金属材料的密度越大对测温越有利B.金属材料的强度越高对测温越有利C.金属合金材料掺杂越均匀对测温越有利D.金属纯度越高对测温越有利5.在热力试验中,常用来测量微小正压、负压和差压的压力计是( )A.U型管压力计B.单管式压力计C.斜管式压力计D.弹性式压力计6.扩散硅压力变送器测量线路中,电阻R f是电路的负反馈电阻,其作用是( )A.进一步减小非线性误差B.获得变送器的线性输出C.调整仪表的满刻度输出D.有利环境温度补偿7.标准节流件的直径比β越小,则( )A.流量测量越准确B.流体的压力损失越小C.要求水平直管段越长D.流体的压力损失越大8.涡轮流量计输出( )信号。
A.模拟B.数字C.电流D.电压9.将被测差压转换成电信号的设备是( )A.平衡容器B.脉冲管路C.差压变送器D.显示器10.当高频涡流传感器靠近铁磁物体时( )A.线圈的振荡频率增加B.线圈的电阻减小C.线圈的电感增大D.线圈的电感减小二、多项选择题(本大题共10小题,每小题2分,共20分)在每小题列出的五个选项中有二至五个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内。
多选、少选、错选均无分。
12.下列关于热电偶电势叙述正确的是( )A.热电势E AB(T,T0)是温度函数之差B.热电势E AB(T,T0)是温度差的函数C.接触电动势E AB(T)大于温差电动势E A(T,T0)D.接触电动势E AB(T)小于温差电动势E A(T,T0)E.热电势E AB(T,T0)是测量端温度的单值函数13.热电阻进行数字温度处理的主要内容有( )A.R/V电阻电压转换B.冷端温度自动补偿C.非线性校正D.A/D转换E.标度变换15.双波纹管差压计测量差压用于显示( )A.炉膛负压B.水位C.尾部烟道压力D.流量E.送风系统的压力16.测压仪表的标尺上限不宜取得太小,主要考虑到弹性元件有( )A.刚度B.滞后效应C.灵敏度D.温度特性E.弹性疲劳17.标准节流装置的取压方式主要有( )A.损失取压B.法兰取压C.理论取压D.角接取压E.任意取压18.涡轮流量计仪表的仪表常数ζ通过( )给出其值。
热工测量基础知识考试题库及答案(完整版)一、选择题A类1、热工仪表精确度为(A)的测量值最精确。
A.0.25B.0.5C.1.0D.1.62、表征仪表读数精密性的指标是(C)。
A.灵敏度B.线性度C.分辨率D.准确度3、一般指示式仪表希望在(C)刻度下工作。
A.任意B.大于10%满量程C.大于30%满量程D.大于50%满量程4、下列(B)是法定计量单位。
A.公尺B.米C.公分D.英尺5、选择描述性长度的正确写法是(B)。
A.425mm±5mmB.1.83mC.1M54D.2MM6、不属于SI基本单位的是(B)。
A.米B.欧(姆)C.安培D.伏特B类7、如果两物体分别与第三个物体处于热平衡,则他们彼此之间也必然处于热平衡,这一规律被称为(A)。
A.热力学第零定律B.热力学第二定律C.热力学第一定律D.热力学第三定律8、下列不属于按误差性质分类的是(B)。
A.随机误差B.相对误差C.系统误差D.绝对误差9、双积分式A/D转换器属于(B)测量法。
A.比较B.间接C.直接D.标准10、计量标准就是(C)。
A.计量基准B.计量器具C.计量标准器具D.工作标准器11、表证仪表的主要指标是(D)。
A.绝对误差B.相对误差C.引用误差D.基本误差12、下列(B)是法定计量单位。
A.公尺B.米C.工分D.公厘13、仪表的精度等级是用下面哪种误差表示的(C)。
A.系统误差B.绝对误差C.允许误差D.相对误差14、热工仪表的质量好坏通常用(B)等三项主要指标评定。
A.灵敏度、稳定性、时滞B.准确度、灵敏度、时滞C.稳定性、准确性、快速性D.精确度、稳定性、时滞15、测量时环境温度的改变造成的误差属于(C)。
A.疏失误差B.随机误差C.系统误差D.基本误差16、测量系统和测量条件不变时,增加重复测量的次数,并不能减少(B)。
A.随机误差B.系统误差C.疏忽误差D.基本误差17、对同一被测量点进行多次测量,测量的重复性程度称为(C)。

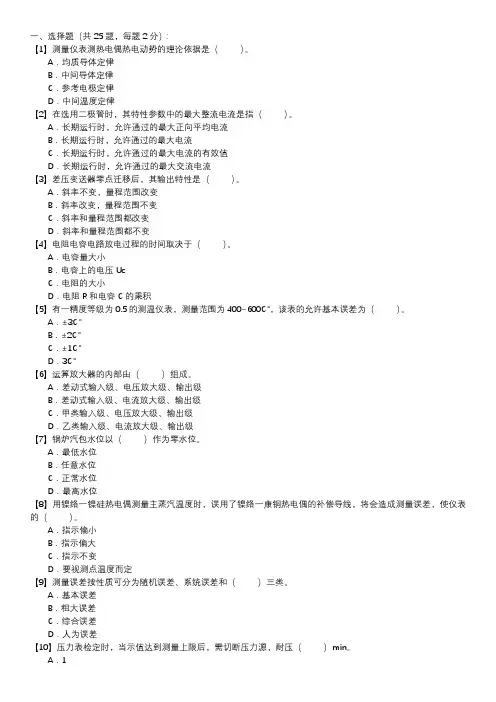

一、选择题(共 25 题,每题 2 分):【1】测量仪表测热电偶热电动势的理论依据是()。
A.均质导体定律B.中间导体定律C.参考电极定律D.中间温度定律【2】在选用二极管时,其特性参数中的最大整流电流是指()。
A.长期运行时,允许通过的最大正向平均电流B.长期运行时,允许通过的最大电流C.长期运行时,允许通过的最大电流的有效值D.长期运行时,允许通过的最大交流电流【3】差压变送器零点迁移后,其输出特性是()。
A.斜率不变,量程范围改变B.斜率改变,量程范围不变C.斜率和量程范围都改变D.斜率和量程范围都不变【4】电阻电容电路放电过程的时间取决于()。
A.电容量大小B.电容上的电压UcC.电阻的大小D.电阻R和电容C的乘积【5】有一精度等级为0.5的测温仪表,测量范围为400~600℃,该表的允许基本误差为()。
A.±3℃B.±2℃C.±1℃D.3℃【6】运算放大器的内部由()组成。
A.差动式输入级、电压放大级、输出级B.差动式输入级、电流放大级、输出级C.甲类输入级、电压放大级、输出级D.乙类输入级、电流放大级、输出级【7】锅炉汽包水位以()作为零水位。
A.最低水位B.任意水位C.正常水位D.最髙水位【8】用镍络一镍硅热电偶测量主蒸汽温度时,误用了镍络一康铜热电偶的补偿导线,将会造成测量误差,使仪表的()。
A.指示偏小B.指示偏大C.指示不变D.要视测点温度而定【9】测量误差按性质可分为随机误差、系统误差和()三类。
A.基本误差B.粗大误差C.综合误差D.人为误差【10】压力表检定时,当示值达到测量上限后,需切断压力源,耐压()min。
A.1B.3C.5D.7【11】绝缘电阻表使用中须根据被测对象不同来选择不同的()等级。
A.电压B.电流C.电阻D.绝缘【12】用电子电位差计测热电偶温度,如果热端温度升高20C,室温冷端下降20℃则仪表的指示()。
A.升高20℃B.下降20℃C.升高40℃D.不变【13】对于某些迟延和惯性较大的对象,为了提高调节质量,需要在调节器中加入()作用。
综合题一、用K分度热电偶测温时,热端浊度为t℃时测得热电势E(t,t0)=16.395毫伏,同时测得冷端环境温度为50℃,求热端的实际温度。
已知K分度热电偶在50℃时的热电势值为2.022毫伏,450℃时的热电势值为18.531毫伏,448.7时的热电势值为18.417毫伏。
答案:E(t,0℃)=E(t,t0)+E(t0, 0℃)=16.395+2.022=18.417(毫伏)所以热端的实际温度为448.7℃。
答:热端的实际温度为448.7℃。
难度:3知识点:温度测量部分二、检定一只测量范围为0—10MPa,准确度为1.5级的弹簧管式压力表,所用的精密压力表的量程和准确度等级应为多少?答案:检定一般压力表时,作为标准器的精密压力表的允许误差的绝对值应不大于被检表允许误差绝对值的1/3,其测量上限值一般应比被检表的测量上限值大1/3为好。
为此:精密表的测量上限应为10×(1+1/3)=13.3MPa根据弹簧管式精密压力表的产品系列,可选用0~16MPa的精密压力表。
被检表允许基本误差的绝对值为:10×1.5/100=o.15MPa则精密表的允许基本误差的绝对值应不大于0.05MPa设精密表的准确度级别为a,则a应为a≤0.05×100/16=0.3125答:可选用0.25级精密压力表难度:3知识点:压力测量部分三、现有2.5级、2.0级、1.5级三块测温仪表,对应的测量范围分别为-100~+500℃、-50~550℃、0~1000℃,现要测量500℃的温度,其测量值的相对误差不超过2.5%,问选用哪块表最合适?(550+50)×2.0%=12, 12÷500×100%=2.4%;(1000-0)×1.5%=15, 15÷500×100%=3%;所以准确度2.0级量程范围-50~550℃的测温仪表最合适。
难度:2知识点:基本知识部分四、欲测量60mV电压,要求测量误差不大于0.4%,现有两块电压表,一块量程为0-75mV,0.2级毫伏表,一块量程为0~300mV,0.1级毫伏表,问应选用哪一块毫伏表,并说明理由。
习题11.01 某1.5级测量范围为0~100kPa 的压力表,在50kPa ,80kPa ,100kPa 三点处校验时,某示值绝对误差分别为-0.8kPa ,+1.2kPa ,+1.0kPa ,试问该表是否合格?1.02 有2.5级,2.0级,1.5级三块测温仪表,对应得测量范围分别为-100~+500℃,-50~+550℃,0~1000℃,现要测量500℃的温度,要求其测量值的相对误差不超过2.5%,问选用哪块表最合适?1.03 请指出下列误差属于哪类误差?a) 用一块普通万用表测量同一电压,重复测量十五次后所得结果的误差。
b) 观察者抄写记录时错写了数据造成的误差。
c) 在流量测量中,流体温度,压力偏离设计值造成的流量误差。
1.05对某喷嘴开孔直径d 的尺寸进行15次测量,测量值见下表,试用格拉布斯准则检验并判断该批数据是否含有粗大误差(取显著性水平=0.05), 并求该喷嘴真实直径 (要求测量结果的置信概率为95%,π=3.14,用t 分布).1.06 通常仪表有哪三个部件组成?习题33.01 叙述热电偶工作原理和基本定律。
3.02 普通工业热电偶由什么组成?3.03 常用标准热电偶的分度号及特点?3.04 用铂铑10-铂热电偶测温,在冷端温度30℃时,测得热电势是12.30mv , 求热端温度。
(附:铂铑10-铂热电偶分度表(分度号:S,冷端0℃),见教材) 3.05 用镍铬-镍铝标准热电偶在冷端温度30℃时,测得的电势30.2mv ,求该热 电偶热端温度。
(附:镍铬-镍铝热电偶分度表。
(分度号K ,冷端温端0℃) 见教材附录)。
3.06 用铜,康铜,铂两两相配构成三热电偶,已知:热电势),(铂铜0100-E =0.75mv,),(铂康铜0100-E = -0.75mv ,求),(康铜铜0100-E 电势值。
3.07 用两支分度号为K 的热电偶测量A 区和B 区的温差,连接回路如下图所 示,当热电偶参比端温度0t 为0℃时,仪表指示200℃。
热工仪表工试题一、填空题1、外螺纹的规定画法是:螺纹外径用()画出,内径用()画出,螺纹终止处用()画出。
答:粗实线;虚线;粗实线。
2、钳工主要是用手工方法,经常在()上进行操作的一个工种。
使用电气设备时,如砂轮,必须严格遵守(),工作完毕后应该清理现场,()。
答:台虎钳;操作规程;拉掉电源3、锉刀粗细的选择决定于工件的()、()和材料的性质等。
答:加工余量;精度4、电路中有三个或三个以上元件连接的地方叫做()。
答:节点5、三极管的发射极与()之间的PN结称为(),集电极与()之间的PN结称为()。
答:基极;发射结;基极;集电结。
6、根据三极管工作状态不同,输出特性可分成三个区:()、()、()。
答:载止区;放大区;饱和区7、叠加原理只适用于()电路。
答:线性8、所谓对称三相电动势,就是三个电动势的()相等,()相同,三者之间的相位差相同。
(互差120°)答:最大值或有效值;频率9、把任意温度的水加热成饱和水,所加的热量叫()或()。
答:液体热;预热10、内能是热力系自身内部所具有的能量,包括分子的()、()。
答:动能和位能11、采用调制-交流放大-解调的方法放大()的装置,通常称为()直流放大器。
答:直流和缓慢变化信号;调制式。
12、由于温度差的存在而发生的热量传递过程,叫做()。
答:热交换13、按照测量结果得到的程序,测量分为()测量法和()测量法。
答:直接;间接14、无论简单仪表还是复杂仪表,其部件按功能可看成是由()、()和()三个环节组成,它们之间用信号线路或信号管路联系。
答:传感器;交换器;显示装置15、热力学温度和摄氏温度之间的关系是()。
答:t=T-273.1616、玻璃液体温度计按用途可分为()、()和()。
答:工业用;试验室用;标准水银温度计。
17、补偿导线在()℃范围内具有与热电偶相同的热电特性。
答:0-100。
18、压力表的轻敲位移就是在()上由()所引起的指针位置移动。
热工仪表试题及答案一、选择题(每题2分,共20分)1. 热电偶的热电势大小取决于()。
A. 热电极材料B. 测量温度范围B. 热电极接点温度差D. 热电极长度答案:C2. 在热电阻温度计中,金属的电阻值随温度升高而()。
A. 增大B. 减小C. 不变D. 先增大后减小答案:A3. 下列哪项不是热工仪表的常见故障?()A. 零点漂移B. 灵敏度下降C. 读数不稳定D. 电源电压过高答案:D4. 压力表的精度等级通常用()来表示。
A. 百分数B. 绝对值C. 相对值D. 以上都不是答案:A5. 热工仪表的校准周期通常由()决定。
A. 仪表的精度B. 使用环境C. 使用频率D. 国家相关标准答案:D6. 温度测量中,使用热电偶比热电阻具有()的优点。
A. 更高的精度B. 更快的响应速度C. 更低的成本D. 更好的稳定性答案:B7. 在测量高温物体时,通常选用()。
A. 热电偶B. 热电阻C. 压力表D. 流量计答案:A8. 以下哪种情况下,热工仪表的读数可能会受到影响?()A. 环境温度变化B. 电源电压波动C. 仪表内部电路老化D. 所有以上情况答案:D9. 热工仪表的安装位置应避免()。
A. 直接日晒B. 强磁场C. 腐蚀性气体D. 所有以上情况答案:D10. 热工仪表的维护保养中,不需要进行的操作是()。
A. 定期清洁B. 定期校准C. 更换老化部件D. 增加电源电压答案:D二、填空题(每空2分,共20分)11. 热电偶的测温原理是基于________现象。
答案:塞贝克效应12. 热电阻温度计通常采用________材料制成。
答案:金属或合金13. 在热工仪表的维护中,________是保证仪表准确度的重要措施之一。
答案:定期校准14. 热工仪表的测量误差可以分为________误差和随机误差。
答案:系统15. 热工仪表的防护等级是根据________标准来划分的。
答案:IP16. 热电偶的冷端温度补偿方法包括________和电子补偿。
热工仪表检修工试题(含答案)一、单选题(共50题,每题1分,共50分)1、热电偶校验时包括标准热电偶在内,捆扎成束的热电偶总数不应超过( )支。
A、8B、5C、10D、6正确答案:D2、“国际单位制”的代号为( )A、WB、KC、SI正确答案:C3、压力表安装在取样点下5米处,已知所测介质是水,压力表显示数值为1.0MPa,气压表的读数为0.1MPa,则所测介质的绝对压力约为( )。
A、1.1MPaB、1.15MPaC、0.95MPaD、1.05MPa正确答案:D4、已授权的计量检定部门通常都有检定证书、检定结果通知书、测试记录等,其中检定结果通知书是( )。
A、计量器具检定不合格的文件B、送检仪表已检定完毕的通知C、证明计量器具检定合格的文件D、下达的强制检定仪表到期送检通知正确答案:A5、下列数据为三位有效数字的是( )。
A、5010B、0.017C、0.107D、3.09正确答案:B6、以下哪种设置会损坏阀门( )。
A、行程设置过短B、行程设置过长C、力矩设置过小D、力矩设置过大正确答案:D7、下列不属于压力变送器敏感元件的是( )。
A、弹簧管B、膜盒C、弹片D、波纹管正确答案:C8、火力发电厂循环水系统中循环水的作用是( )。
A、冷却锅炉B、供给机组循环工质C、冷却汽轮机排汽D、冷却蒸汽正确答案:C9、1151系列变送器进行正负迁移时对量程上限的影响( )。
A、偏小B、不确定C、偏大D、没有影响正确答案:D10、对某些重要的关键参数,应采用三重冗余变送器测量,系统应自动选择( )作为被控变量,而其余变送器测得的数值,若与此被控变量的偏差超过预先整定的范围时,应进行报警。
A、加权平均值B、最大值C、中值D、最小值正确答案:C11、有一测温仪表准确度等级为0.5级,测量范围为400~600℃,该表的允许基本误差是( )。
A、± 3℃B、士1℃C、± 2℃D、士4℃正确答案:B12、凝汽式发电机组进行热能和机械能转换时采用的热力循环是( )。
一、单选题(16 分)1、测量时环境温度的改变造成的误差属于( C )。
A.疏失误差B.随机误差C.系统误差2、某温度计刻度范围为 0~600℃,通过检定、在整个刻度范围内、最大基本误差为±7.2℃、按国家工业仪表的规定、该温度计的精度等级为( B )。
A.1.2 级B.1.5 级C.2.0 级3、仪表的精度等级是用下面哪种误差表示的 ( C).A、系统误差B、绝对误差C、允许误差4、下面哪个指标反映了仪表对被测参数变化的灵敏程度。
( C )A、分辨率B、线性度C、灵敏度5、测量系统中,感受被測物理量的是( A ).A、传感元件B、变换元件C、显示元件6、热电偶产生的热电势与( A )有关。
A、热电极材料和两端温度B、热电极材料和长度、C、热电极粗细和两端温度7、热电偶中用于防止两根热电极短路的是( B ).A、保护管B、绝缘子C、接线盒8、在下列各分度号的标准化热电偶中,哪一种热电偶的电动势灵敏度最低( A )。
A. S 分度号B.K 分度号C.E 分度号9.、用光学高温计测量实际物体的温度时,所测得结果是物体的亮度 温度,它和物体的真实温度相比 ( A )。
A.亮度温度低于真实温度B.亮度温度高于真实温度C.亮度温度等于真实温度D.因不同物体而或高、或低10、电阻温度系数 α 是热电阻的重要特性。
和金属热电阻相比( A )。
A.半导体热敏电阻的 α 大、且为负值B.半导体热敏电阻的 α 大、且为正值C.半导体热敏电阻的 α 小、且为负值11、下列属于非接触式测温仪表的是( A ).A 、红外线测温计B 、双金属温度计C 、热电阻温度计12、红外测温仪中将接收到的红外辐射热强度转换成电信号的部件是 ( B )。
A.光学系统B.红外探测器C.信号处理放大系统13、某压力表标尺范围为 0~ 25Mpa ,要求其测量误差不超过±0.1Mpa, 则此表的精度至少是( A )。
A. 0.2 级B.0.3 级C.0.4 级14、以下常见的各种弹性元件中,测量范围最大的是 ( D )。
热工测量与仪表(试题)一、单选题 (共 207 题)【 1 】. 旋转速度(转速)单位r/min是______。
A.国家选定的国际单位制单位B.国际单位制的辅助单位C.国家选定的非国际单位制单位D.国际单位制中具有专门名称的导出单位答案:()【 2 】. 准确度等级为0.2%数字式转速表,其允许示值误差为______,允许示值变动性为______。
A.0.2%n+2字±0.2%n±1字B.±0.2%n±1字0.2%n;C.±0.2%n 0.2%n+1字D.±0.2%n±1字0.2%n+2字答案:()【 3 】. 测试保护回路电缆绝缘电阻时,要求在环境温度______℃;相对湿度≯______%,采用额定直流输出电压为______V的摇表进行。
要求芯线间和芯线对屏蔽层(或芯线对地间)的绝缘电阻均应≮______MΩ。
A.15~45 80 500 20B.15~60 80 250 20C.10~55 75 500 10D.5~50 75 250 10答案:()【 4 】. “接地”这一节内容未包括的是______。
A.计算机控制系统的接地检修与质量要求B.保护接地检修与质量要求C.电缆和补偿导线屏蔽层的接地检修与质量要求D.接地防护答案:()【 5 】. 根据检定规程要求,进行差压变送器密封性检查时,平稳地升压(或疏空),使压力变送器测量室压力达到测量上限值(或当地大气压力90%的疏空度后,密封______min,应无泄漏。
在最后______min内,观察压力表压力显示,其下降值不得超过测量上限值的______%。
A.10 3 0.5B.10 5 1.0C.15 3 1.5D.15 5 2答案:()【 6 】. 通入锆头标准气体后,CRT显示开始变化,约1分钟后,显示值与标气值的偏差满足精度要求,根据此标定结果,该氧化锆氧量计测量回路______。
2015年江西省火电建设公司热控工程处热工仪表安装与仪表调试考试题单位_______姓名_______分数______;;;一、填空题10分每题1分1.电气设备着火时,应立即将有关设备_断开电源,然后进行救火,对带电设备使用_干式灭火器或二氧化碳灭火器灭火,不得使用泡沫灭火器灭火;2.测量推力瓦块温度计的连接线导线,由于____、____等原因很容易折断,安装时要注意引线不受_____和_____,并用卡子固定;答:振动;油冲击;机械损伤;磨擦;3.热工测量回路的导线不应和_____回路、_____回路等导线穿入同一条管内;答:动力;信号;4.为热电偶铺设补偿导线或一般导体作为热电偶和变器的引线时,如遇有电力线,两者应避免______走线;答案:平行5.热电偶测温时,补偿导线极性接反,将给测量造成______;答:负误差6.一级旁路的减温水是______,二级旁路的减温水是______;答:给水;凝结水;7.按参数种类不同,热工仪表可为温度、压力、流量、料位、成分分析及机械量等仪表;8.测量过程有三要素:一是测量单位、二是测量方法、三是测量工具;9.仪表的校验一般都采用被校表与标准表的示值直接比较的方法,称为直接比较法,标准表的测量上限不应超过被校表上限的25%;量程调整应包括下限调整和上限调整两个方面;10.仪表调校的主要内容调零点、调量程、调线性;二、选择题30分每题2分1、仪表必须在规定的温度、湿度条件下工作才能保证其准确度,这是因为BA. 有一个统一的环境条件B. 仪表因周围环境温度、湿度改变而使实际值发生变化,当温度、湿度超过一定范围时仪表的示值误差会超过其允许误差C. 按仪表使用说明书要求D. 仪器仪表必须在20℃、60%湿度的环境条件下使用,才能保证不超出其准确度等级所表示的误差值;2、测量时环境温度的改变造成的误差属于C ;A. 疏失误差B. 随机误差C. 系统误差D. 基本误差3、仪表的校验点应在全刻度范围内均匀选取,其数目除特殊规定外,应不少于BA. 3B. 5C. 7D. 94、测量热电偶产生的热电势应选用C来测量;A. 功率表B. 电流表C. 直流电位差计D. 直流电桥5、热电阻测温时,当仪表指示为无限大时,其故障原因之一是热电阻AA. 断路B. 接地C. 短路D. 保护套管内积水6、测量火电厂的锅炉给水温度最好采用的测温仪表是C;A. 玻璃水银温度计B. 热电偶C. 热电阻D. 红外测温仪7、将热电阻从测温现场引线接入温度显示仪表时,为减少线路电阻的变化导致的测量误差,尽可能采用B的接线方法;A. 两线制B. 三线制C. 恒定接线端温度D. 直流电路8、将被测差压转换成电信号的设备是CA.平衡容器 B.脉冲管路 C.差压变送器 D.显示器9、在水平管道上测量气体压力时的取压点应选在AA. 管道上部,垂直中心线两侧45°范围内B. 管道下部,垂直中心线两侧45°范围内C. 管道水平中心线两侧45°范围内D. 管道水平中心线以下45°范围内10、孔板和喷嘴上下游侧直管段的最小长度与C有关;A. 管内介质流速B. 管内介质黏度C. 管道内径D. 取压方式11、在流量测量中,属于非接触式测量的流量计是C;A. 差压流量计B. 电磁式流量计C. 超声波流量计D. 直接质量流量计12、在进行汽包水位测量时,通常以A的示值为水位测量基准值;A. 云母水位计B. 差压水位计C. 电接点水位计D. WL智能水位计13、云母水位计在实际测量汽包水位时,由于水位容器的散热使水位计指示的水位B汽包真实水位;A. 高于B. 低于C. 等于D. 可能高于或低于14、电接点水位计主要误差来源是A;A. 相邻两接点之间的不灵敏区B. 电极接通与断开的死区C. 测量容器中液体密度的变化D. 没有排污15、电接点水位计的电极在使用前必须测量其绝缘电阻,绝缘电阻的数值应大于C;A. 20MΩB. 50MΩC. 100MΩD. 150MΩ三、判断题10分每题2分1、热电偶的热电势与构成热电偶的材料无关;×2、热电偶补偿导线与热电偶补偿器,在测温中所起的作用是一样的,都是对热电偶冷端温度实行补偿;×3、Pt100分度号的热电阻,其0℃时的阻值为100Ω;√4、当压力测量系统的导压管路内的介质凝固或冻结时,压力指示仪表的指针指向零;×5、差压水位计输出的差压越大,汽包水位越高;×四、简答题30分每题6分1、在部分带电的盘柜上作业时应做到哪几点答:1必须了解盘内带电系统情况2应穿工作服、戴安全帽,穿绝缘鞋并站在绝缘垫上,严禁穿背心、短裤作业3工具手柄必须绝缘良好4必须设监护人2、热工信号仪表管现场安装有什么要求答:1 一般应按最短的路径敷设以减少迟延;对于蒸汽测量管路应有足够长度,使管内有一定量凝结水;2 敷设应避免机械损伤,潮湿、腐蚀和振动,并且便于维护;3 环境温度在+5~50℃范围内,否则应考虑防冻、隔热;4 油管路应远离热表面;5 水位管路不应靠近热表面,正负压管的环境温度应一致,否则由于密度差将导致测量误差;6 应考虑主设备的热膨胀;7 管路应尽量集中敷设,整齐美观,不影响主设备检修;8 管路不应敷设在地面上,否则设专用沟道,穿越地面、墙壁处应设保护管或保护罩;3、电厂气体,液体,蒸汽管道安装流量测量装置仪表管引出位置有什么要求1 测量气体压力时,测点在管道的上半部;2 测量液体压力时,测点在管道的下半部与管道的水平中心线成45°夹角的范围内;3 测量蒸汽压力时,测点在管道的上半部及下半部与管道水平中心线成45°夹角的范围内;4. 汽轮机热工保护的项目有哪些答:汽轮机监视和保护项目随机组的参数容量不同而有些差异,目前已发展的项目有下列几种:1凝汽器真空低保护;2汽轮机超速保护;3汽轮机转子轴向位移监视和保护;4汽轮机转子与汽缸热膨胀差的监视和保护;5汽轮机轴承监视和保护;6汽轮机加热器水位保护;7抽汽逆止门保护;8汽轮机主轴弯曲监视;5.简述电动门调试步骤;a. 进行电源、控制电缆回路测试,绝缘测试,确保电源、控制电缆通路无误;b.电动门手摇至中间位置.c就地有人且通讯畅通时给电动门送电;d. 查看电动门正反转是否正确;e.定开关位置、力矩等信息.f. 打到远控模式,试验远控;五、论述题20分简述差压变送器的投用步骤与机组168运行中对带有保护,自动的差压变送器检修需采取什么措施答:1、检查差查压变送器的正、负压二次阀是否关闭,平衡阀是否打开;2、开启排污阀,缓慢打开一次阀门冲洗仪表管,冲洗后关闭排污阀,一般冲洗不少于两次;3、待导管冷却后,才可投入仪表,对于有的管路中装有排空阀应先开启一下排空阀,排除空气;4、渐渐开启变送器正压二次阀,当测量介质为蒸汽或液体时,待充满凝结水或液体时,松开变送器正负测量室排污螺钉,待介质逸出并排净空气后拧紧螺钉,对于测量高温高压介质时应谨慎操作然后检查是否渗漏并检查仪表零点;5、关闭平衡阀,逐渐打开负压二次阀;对在168运行中带有保护,自动的差压变送器检修,需要的措施:1.办理检修工作票,经签字同意,确定已退出保护,自动后方可检修;2.检修结束后,及时将差压变送器按照上述步骤投运,确定投运正常后,方可办理工作票终结;。
热工测量仪表及自动控制习题集⑴.现有2.5级、2.0级、1.5级三块测量仪表。
所对应的测量温度范围分别为-100~500℃;-50~550℃;0~1000℃。
如果希望测量值为500℃,而测量的相对误差不超过2.5%。
问选哪块表较合适?⑵.请指出下列误差属于哪类误差?a用一块万用表重复测量同一电压值所得结果的误差。
b读数时由于看错了数字造成的误差。
c在用热电偶测温时,由于冷端温度没有补偿引起的测温误差。
⑶.相同量程的仪表,其精度等级数字越小,说明该表的测量准确度越高,这样说对吗?为什么?(4).工艺上要求隧道窑烧成带某段温度的测量误差小于10℃.现采用S型热电偶配XMZ-101测温显示。
XMZ-101量程选为0-1600℃,问该表的精度等级应选多少级?(5)仪表面板上标出的精度等级数字,在实际使用中来说有何意义?请举例说明。
(6)指针式温度显示仪表,量程范围为0-1400℃,精度等级为0.5级。
那么该表的最小刻度分格应为多少?(7)现对某台温度仪表进行校验后得出以下一组数据,问该表应确定为多少等级?刻度值℃0 100 200 300 400 500 600 700 800 900 1000测量值正行程0 101 207 289 399 495 602 701 803 900 1002反行程0.5 94 196 304 400 505 605 698 800 899 1002 误差(8)热电偶的电极丝直径越粗、长度越长则产生的电势是否就越就大?(8a)热电偶两根电极如果粗细不同,是否会对其产生的热电势有影响(9)常用的热电偶有哪些类型,请说出其分度号,长期使用最高温度分别为多少℃?(10)为什么要对热电偶冷端温度进行处理?常用处理方法有几种?(11)补偿导线有两种类型,它们在使用中有何区别?(11a)什么是补偿导线?补偿导线的作用是什么?在使用补偿导线时应注意哪些问题?(12)在购买热电偶时应向供应商提供哪些必要的数据?(13)哪些热电偶称为特殊热电偶?请例举三种以上特殊热电偶。
选择题43、数字电压表是一种将被测的连续()自动转换成断续量,然后进行数字编码,并将测量结果以数字形式显示出来的电测仪表。
A.模拟量;B.脉冲量;C.电压量C44、数字电压表按模/数转换器的工作原理可分成()式、()式、积分式和复合式等四种形式。
A.大型集成化;B.斜波;C.脉冲;D.比较D;B45、数字电压表模/数转换器的作用是在现实存在的连续变化的()信号和人为的分立的()信号之间进行转换。
A.数字;B.电压量;C.模拟;D.脉冲量C;A46、数字电压表的准确度较高,一般通用型很容易达到(),所以用它替代()仪表可以大大提高测量精度。
A.机械传动式;B.0.05%;C.0.1%;D.直读式B;D47、通用型数字电压表,它具有一定的(),对环境条件要求比较低,适宜现场测量。
A.技术功能;B.测量精度;C.实用价值B53、自动平衡式浮子式液位计中,由于采用了()作为将液位高度转换为电信号的转换元件,因而测量精度大为提A.电子放大路;B.位移推测放大器;C.差动变压器;D.可逆电机C54、沉筒式液位计中,沉筒下半部分浮力段的长度和重量是根据()而计算好的。
A.液位变化满量程时、沉筒所受浮力大于它的重量;B.液位变化满量程时,沉筒所受浮力与它的重量相等;C.液位变化满量程时,沉筒所受浮力小于它的重量;D.液位为量程一半时,沉筒所受浮力与它的重量相等B55、用差压计式液位计测量密闭容器液位时,要根据()考虑对差压计进行零点迁移。
A.密闭容器的静压力及差压汁位置的高低;B.密闭容器的静压力及被测介质与隔离液的性质:C.被测介质及隔离液的性质与差压计位置的高低;D.被测介质及隔离液的性质C56、浮球式液位计分为内浮球式液位计和外浮球式液位计,它们各适用于不同的场合,其中内浮球式液位计适于测量()。
A.温度不高、压力不大,粘度较大,易于结晶的液体;B.温度高、压力大、粘度大,易结晶的液体;C.温度高、压力大、粘度低,不易结晶的液体;D.温度不高,压力不大,粘度低,不易结品的液体A57、使用压力式液位计时,压力计通过取压管与仪表底部相连,而压力计的安装高度(),否则指示值需加以修止。
一、选择题(共 40 题,每题 1.0 分):【1】对管道中流体压力的正确测量,所测得的压力值应是流体的()。
A.全压力B.静压力C.动压力D.脉动压力【2】在交流电路中,电容的阻抗与()成反比。
A.电压的大小B.电流的大小C.频率的大小D.电动势的大小【3】测量二极管的反向饱和电流时,反向电压增加时,()。
A.反向电流基本不变B.反向电流増加C.反向电流减少D.反向电流先增加后减少【4】孔板入口边缘不尖锐和孔板弯曲对流量示值造成的影响分别是()。
A.偏高、條B.舰、偏髙C.不錄响D.可能偏低或偏高【5】分散控制系统中不常用的网络结构为()。
A.星形B.环形C.总线形D.树形【6】用热电偶测量0℃以上的温度时,若与二次表相连接补偿导线接反,将使指示指向()。
A.偏高B.正常C.偏低D.不一定【7】检定一块准确度等级为1.5级,测量上限为6.0MPa的压力表,选用的精密压力表的准确度等级和量程为()。
A.0.25级,16MPaB.0.6级,10MPaC.0.25级,10MPaD.0.4级,10MPa【8】电容式物位计的传感器应垂直安装,垂直度偏差不得超过()。
A.2°B.3°C.5°D.10°【9】电缆与测量管路成排作上下层敷设时;其间距不宜小于()。
A.150mmB.200mmC.250mm;_D.300mm【10】若一普通工业热电阻(固定螺纹),其插入深度为300腿,则其全长为()。
A.150mmC.450mmD.500mm【11】当需要在阀门附近取压时,若取压点选在阀门前,则与阀门的距离必须大于()管道直径。
A.0.5倍B.1倍C.2倍D.3倍【12】对差压变送器进行过范围试验时,要求差压为量程的()。
A.110%B.120%C.125%D.150%【13】A/D转换器的输入量一般都为()。
A.电压B.电流C.频率D.电脉冲【14】火力发电厂测量汽、水流量的仪表大多采用()流量计。
《热工检测及仪表》复习题一、填空题1、、热工仪表的质量好坏通常用准确度、变差、灵敏度等三项主要指标评定。
2、仪表的准确度等级是根据允许误差定义的,例如若一台变送器量程为100℃,其准确度等级为0.5,则说明在变送器的允许误差为±0.5 ℃。
3、绝对误差等于测量值与真实值之差。
4、热电偶分度表是在参考端为 0 ℃度时测得的热电势,当时实际参考端温度不是该温度,必须进行冷端温度补偿。
5、某压力表测量范围为-25MPa~100MPa,准确度等级为1.0,则其测量的下限值为_-25MPa _,上限值为_100MPa _,其量程为__125MPa_,允许误差为__±1.25MPa__。
6、K分度号热电偶在室温下测得的热电势值为 0mV ,Pt100分度号热电阻在0℃时的电阻值为100Ω。
E分度号热电偶在室温下测得的热电势值为 0mV ,Cu50分度号热电阻在0℃时的电阻值为 50Ω。
7、热电偶与热电阻与仪表连接的接线盒不可与被测介质管道的管壁相接触,保证接线盒内的温度不超过 100℃范围。
接线盒的出线孔应朝下安装,以防密封不良,水汽灰尘沉积造成接线端子短路。
8、误差的表示方法有绝对误差和相对误差,按照误差的性质不同,可将误差分为系统误差、随机误差和粗大误差。
9、进行压力表校验时,标准表的测量范围应等于或稍大于被校验仪表的测量范围。
10、节流装置应安装在被测量管道的直管道,不能安装在靠近弯管道。
11、为了避免阀门对流体造成节流损失,流量调节阀装在检测仪表之后(前或后)。
12、用于测量流量的导压管线、阀门组回路中,当正压侧阀门或导压管泄漏时,仪表指示偏低,当负压侧阀门或导压管泄漏时,仪表指示偏高,平衡阀泄漏时,仪表指示偏低。
13、电接点水位计是利用锅水与蒸汽电导率的差别而设计的,它克服了汽包压力变化对水位的影响,可在锅炉启停及变参数运行时使用。
14、标准节流元件有标准孔板、标准喷嘴、文丘里管等。
1-1一.填空(20分每空1分)1.补偿导线规定的使用温度范围是___________。
2.金属热电阻材料愈纯,温度系数愈_________,测量灵敏度________。
3.压力信号导管的总长度一般不应超过__________米,水平敷设的压力导管应有________的倾斜角度。
4.弹簧管压力表在被测压力增加时,长轴半径a变________,短轴半径b变________。
5.双波纹管差压计内部设有_________防止单向过载,并加装波纹管B3进行_________。
6.当充满管道的流体流经节流装置时,流束将在入口处发生收缩,使流体_________增加而_______减小。
7.标准节流孔板的取压方式有_______和_________两种。
10.当节流件形式、取压方式一定后,流出系数C 随________变化。
11.电节点水位计的测量原理是根据_________。
12.尾部烟气的含氧量越大,锅炉的过剩空气系数越_________。
二. 判断题(对打√错打×)(15分)1.热电偶冷端配接补偿导线能完全实现冷端温度补偿。
2.精度等级一定,仪表的量程越大,允许绝对误差越大。
3.平衡容器输出差压越小,表明汽包水位越高。
4.氧化锆氧量计输出氧浓差电动势只与氧量有关。
5.弹簧管的横截面可做成椭圆形,扁圆形或圆形.三.计算题(共19分)1.一只精度等级为0.5, 量程为0~1000 ℃的测温仪表,在正常情况下进行校验,所得最大绝对误差为6 ℃。
求该表的允许误差和基本误差。
该表是否符合原精度等级?(9分)2.如图所示,单管压力计测量某介质的压力。
已知单管内径d=10mm,大容器内径D=50mm。
试求:(1)只读h2高度,忽略大容器液面波动给测量带来的误差;(2)若使测量误差小于1%,大容器的直径D最小值应为多少?(10分)(被测介质为气体,工作液体为水)1-2四.用热电偶配接动圈表测量温度的电路如图所示。
一、选择题(共 40 题,每题 1.0 分):【1】电动差压变送器输出开路影响的检定,应在输入量程()的压力信号下进行。
A.30%B.50%C.80%D.100%【2】在三祖对称正弦交流电路中,三相间的角度差为()。
A.0B.120°C.150°D.180°【3】火力发电厂测量汽、水流量的仪表大多采用()流量计。
A.转子B.涡轮C.电磁D.差压式【4】涡流探头的工作原理是()。
A.电磁感应B.涡流效应C.电磁振荡D.磁阻变化【5】测量黏度较大流体的压力时,在取压点与压力表之间应加装()。
A.沉降器B.排污阀C.隔离器D.凝汽器【6】用标准节流装置测管道流量时,要求流体在前()管道直径长处形成典型的紊流,同时流束充满管道。
A.1倍B.1.5倍C.2倍D.3倍【7】能把高级语言编写的源程序转换成机器语言的程序称为()。
A.解释程序B.汇编程序C.编译程序D.源程序【8】在进行气焊工作时,氧气瓶与乙炔瓶之间的距离不得小于()。
A.4mB.6mC.8mD.10m【9】以0℃为冷点温度的分度表,可用于冷点温度不是0℃的热电势与温度之间进行查找。
它的理论依据是()。
A.中间导体定律B.均质导体定律C.参考电极定律D.中间温度定律【10】感温元件安装前,应根据设计要求,核对型号、()。
应安装在便于维护、检修和不受剧烈振动的地方。
A.钢号和丝扣尺寸B.规范和插入深度C.钢号和插入深度D.分度号【11】甲类单管功率放大器的静态工作点位于()。
A.截止区B.放大区C.饱和区D.任意【12】选取压力表的测量范围时,被测压力不得小于所选量程的()。
A.1/3B.1/2C.2/3D.3/4【13】检查孔板入口角一般将孔板()用日光灯或人工光源射入直角入口边缘,用4~12倍放大镜观察无光线反射则认为尖锐。
A.垂直90°B.倾斜45°C.倾斜60°D.水平180°【14】在三相对称正弦交流电路中,线电压的大小是相电压大小的()倍。
二O一O年滨海项目热工计量基础知识试卷
热工测量及仪表总份:
一、填空题(本大题共14小题,每空1分,共22分)
在每小题的空白处填写正确的答案。
1、标准状况下1kgf/cm2 = Pa = atm(保留有效数学4位)。
2、热力学温度的单位名称是,压力的计量单位名称是。
3、选取压力表的测量范围时,被测压力不得小于所选量程的。
4、在弹簧管式压力表中,游丝的作用是为了。
5、在相同的条件下,压力表在同一检定点上正反行程示值之差的绝对值称为。
6、在规定条件下,变送器各端子之间的绝缘电阻应满足:输出端子对接地端子不小
于,电源端子对接地端子不小于。
7、1 mbar等于kPa =mmH2O =PSI
8、压力变送器通常由、和转换单元组成。
9、绝对压力低于大气压力时的表压力称作负压力,它等于压力与压力之差。
10、测量范围-25~100℃的温度计,其下限值℃,上限值℃。
11、精度等级为II级,材质为镍铬-康铜的热电偶允许误差为或。
12、表示测量误差的基本形式是和。
二、单项选择题(本大题共16小题,每小题1分,共16分)
在每小题列出的四个选项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内。
1、表征仪表读数精密性的指标是()
A.灵敏度B.线性度C.分辨率D.准确度
2、华氏度T与摄氏度t之的换算关系()
A、t=9/5(T-32) ℃
B、t=5/9(T-32) ℃
C、t=5/9(T+32) ℃
D、t=9/5(T+32) ℃
3、调校压力表用的标准表,其绝对误差应小于被校表绝对误差的()
A、1/2
B、1/3
C、1/4
D、2/3
4.改变三相异步电动机正反转,需要任意调换()相可以实现。
A.一相B.二相C.三相D.四相
5、表示电压范围,应写作()。
A.220V±10%;B.(220±10%)V;C.220±22V;D.220(1±10%)V;
6、一测量管道蒸汽压力的压力表安装在管道下部5m处,其测量的压力值比管道内实际压力值()
A、偏大
B、偏小
C、不变 D.不确定
7、仪表校验室应清洁、安静、光线充足,室内相对湿度度()
A、不大于75%
B、不小于75%
C、不大于85%
D、不小于85%
8、带有止位销的压力表在无压力时指针应紧靠止销,同时“缩格”应不得超过压力表允许误差()
9、室内温度20℃应读作()
A、摄氏20度;
B、20摄氏度;
C、摄氏度20度;
D、20度摄氏度。
10、弹簧管式压力表的示值,其检定点应()进行。
A、按标有数字的分度线;
B、除零值、量程外不小于5点;
C、不小于5点;
D、除零值、量程外不小于5点;
11、以完全真空作零标准(参考压力)表示的压力称作()。
在一般情况下,仪表显示的
压力为()压力。
A、正压力,表压力;
B、负压力,相对压力;
C、表压力,正压力;
D、绝对压力,表压力;
12、下列压力单位符号书写正确的是()
A、KPa ;
B、Kpa ;
C、kPa ;
D、KPA ;
13、我国计量法规定,国家采用()
A、国际单位制;
B、米制;
C、公制;
D、国家单位制;
14、下列关于误差的描述,不正确的是()
A、测量的绝对误差不等于测量误差的绝对值;
B、测量误差简称为误差,有时可与测量的绝对误差混用;
C、绝对误差是测量结果减去测量的约定真值;
D、误差的绝对值为误差的模,是不考虑正负号的误差值。
15、一支精度为II级的E分度热电偶在检定点为600℃时,它的允许误差是()
A、±2.5℃
B、2.5℃
C、±4.5℃
D、4.5℃
16、仪表必须在规定的温度、湿度条件下工作()
A、这是为了规范、统一仪表的计量单位;
B、因为仪表的灵敏度会随周围环境温、湿度的改变而变化;
C、此条件指的是温度为20~25℃,湿度为60%~80%的环境;
D、这是保证仪表准确度等级的充分条件;
三、判断题(本大题共10小题,每小题1分,共10分)
1、计量的核心实质是对测量结果及其有效性、可靠性的确认,否则计量就失去其社会意义。
()
2、测量误差既有单位,也有符号。
当测量结果大于真值时,测量误差为正值;当测量结果小于真
值时,测量误差为负值。
()
3、对热电阻进行绝缘检查时需要选用500V 100MΩ标准绝缘电阻表对其进行绝缘检查。
()
4、热电偶正负端接反一般会导致热电偶的温度输出无变化。
()
5、氢气系统的压力开关检定时,介质必须使用空气。
()
6、T是计量单位,是热力学温度的符号,也是周期的量符号。
()
7、在选择标准表时,应知道标准器的允许误差绝对值应不大于被检压力表允许误差绝对值的1/3,标准表的量程应大于被校表量程的1/4,或与被校表同量程。
()
8、开关检定时,应按照实际检定的位置放置。
当传压介质为液体时,标准器的测量位置要与开关取压口的几何中心在同一水平面。
()
9、在统一计量单位的基础上,无论在何时、何地,采用何种计量器具,由何人测量,只要符合有关要求,其测量结果就应在给定的区间内一致,该指示称为测量的一致性。
()
四、简答题(本大题共3小题,共19分)
1、画出弹簧管式一般压力表的检定流程图和并简述弹簧管式一般压力表的检定项目(8分)
2、述热电阻和热电偶的测温原理。
(6分)
3、简述热量传递的3种基本方式和它们的意义。
(5分)
五、计算题(本大题共4小题,共33分)
1、检定一块1.5级刻度为0~100kPa的压力表,发现在50kPa处的误差最大,为1.4kPa ,
其他刻度处的误差均小于1.4kPa ,问这块压力表是否合格?并举例计算其被检压力表的回程允许误差、轻敲位移允许误差、回程示值误差、轻敲位移示值误差(10分)
2、简述Pt100的铂热电阻0℃和100℃对应的电阻值?经实际测量电机线圈温度为30.5℃(铂热电
阻的型号为Pt100),估算该温度值对应的电阻值是多少欧姆?(5分)
3、在压力开关检定时,有部分压力开关需要修正液柱值。
请写出修正公式并说明各参数所代表的
意义?(10分)
4、检定一块1.0级、量程为0~90kPa的除氧器液位变送器。
(8分)
(1)计算该变送器的允许误差?
(2)该变送器显示12.8mA,试问除氧器的液位是多少?。
