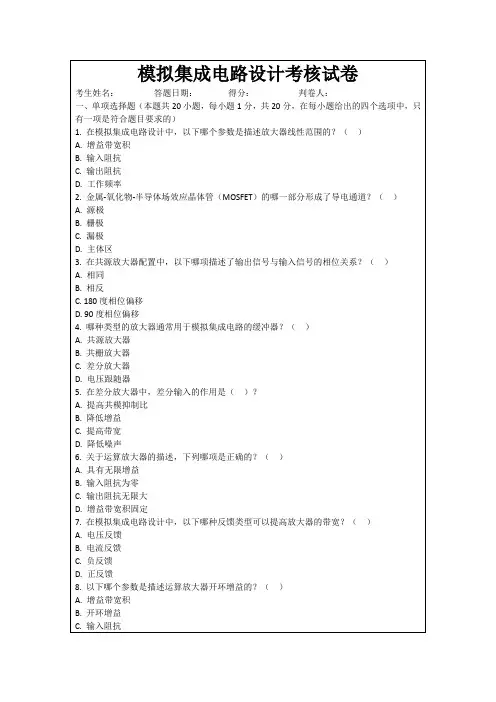

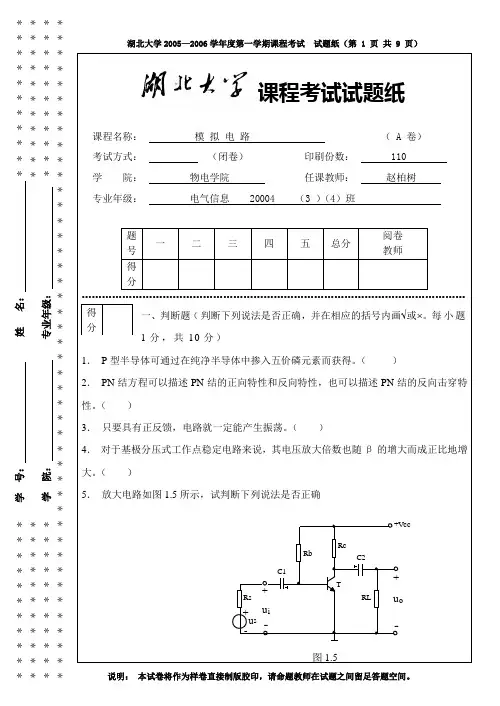

模拟电路试卷及答案

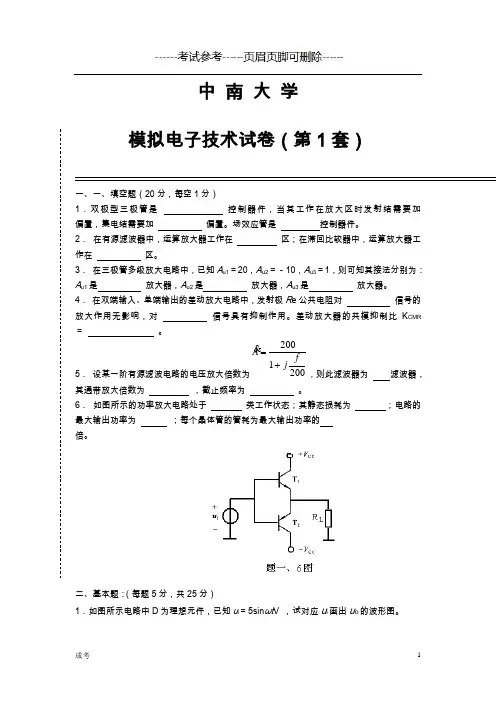

中南大学模拟电子技术试卷（第1套）一、一、填空题（20分，每空1分）1．双极型三极管是控制器件，当其工作在放大区时发射结需要加偏置，集电结需要加偏置。

场效应管是控制器件。

2．在有源滤波器中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。

3．在三极管多级放大电路中，已知A u1＝20，A u2＝－10，A u3＝1，则可知其接法分别为：A u1是放大器，A u2是放大器，A u3是放大器。

4．在双端输入、单端输出的差动放大电路中，发射极R e公共电阻对信号的放大作用无影响，对信号具有抑制作用。

差动放大器的共模抑制比K CMR ＝。

5．设某一阶有源滤波电路的电压放大倍数为2001200fjA+=&，则此滤波器为滤波器，其通带放大倍数为，截止频率为。

6．如图所示的功率放大电路处于类工作状态；其静态损耗为；电路的最大输出功率为；每个晶体管的管耗为最大输出功率的倍。

二、基本题：（每题5分，共25分）1．如图所示电路中D为理想元件，已知u i = 5sinωt V ，试对应u i画出u o的波形图。

2．测得电路中NPN型硅管的各级电位如图所示。

试分析管子的工作状态（截止、饱和、放大）。

3．已知BJT管子两个电极的电流如图所示。

求另一电极的电流，说明管子的类型（NPN 或PNP）并在圆圈中画出管子。

4．如图所示电路中，反馈元件R7构成级间负反馈，其组态为；其作用是使输入电阻、放大电路的通频带变。

三、如图所示电路中，β＝100，Ω='100b br，试计算：(15分)1．放大电路的静态工作点；（6分）。

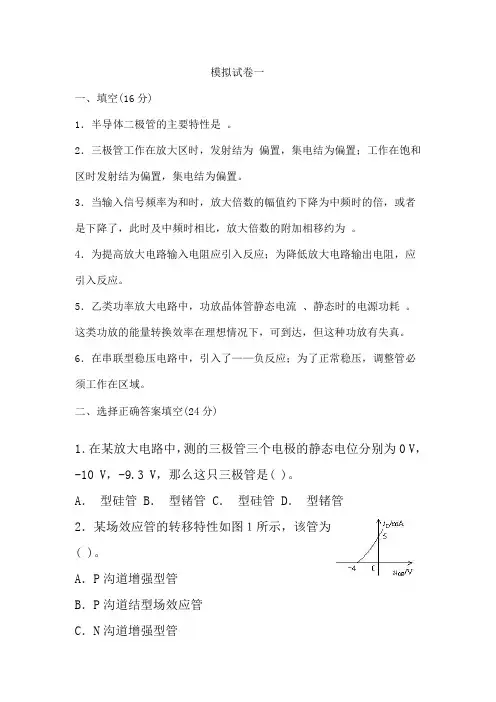

模拟试卷一一、填空(16分)1．半导体二极管的主要特性是。

2．三极管工作在放大区时，发射结为偏置，集电结为偏置；工作在饱和区时发射结为偏置，集电结为偏置。

3．当输入信号频率为和时，放大倍数的幅值约下降为中频时的倍，或者是下降了，此时及中频时相比，放大倍数的附加相移约为。

4．为提高放大电路输入电阻应引入反应；为降低放大电路输出电阻，应引入反应。

5．乙类功率放大电路中，功放晶体管静态电流、静态时的电源功耗。

这类功放的能量转换效率在理想情况下，可到达，但这种功放有失真。

6．在串联型稳压电路中，引入了——负反应；为了正常稳压，调整管必须工作在区域。

二、选择正确答案填空(24分)1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，那么这只三极管是( )。

A．型硅管 B．型锗管 C．型硅管 D．型锗管2．某场效应管的转移特性如图１所示，该管为( )。

A．P沟道增强型管B．P沟道结型场效应管C．N沟道增强型管D．N沟道耗尽型管3．在图示2差分放大电路中，假设 = 20 ，那么电路的( )。

A．差模输入电压为10 ，共模输入电压为10 。

B．差模输入电压为10 ，共模输入电压为20 。

C．差模输入电压为20 ，共模输入电压为10 。

D．差模输入电压为20 ，共模输入电压为20 。

4．通用型集成运放的输入级采用差动放大电路，这是因为它的( )。

A．输入电阻高 B．输出电阻低 C．共模抑制比大 D．电压放大倍数大5．在图示电路中为其输入电阻，为常数，为使下限频率降低，应( )。

A．减小C，减小 B．减小C，增大C．增大C，减小 D．增大C，增大6．如下图复合管，V1的 b1 = 30，V2的 b2 = 50，那么复合后的 b 约为( )。

A．1500 B．80 C．50 D．307．桥式正弦波振荡电路由两局部电路组成,即串并联选频网络和( )。

A．根本共射放大电路 B．根本共集放大电路C．反相比例运算电路 D．同相比例运算电路8．某电路输入电压和输出电压的波形如下图，该电路可能是( )。

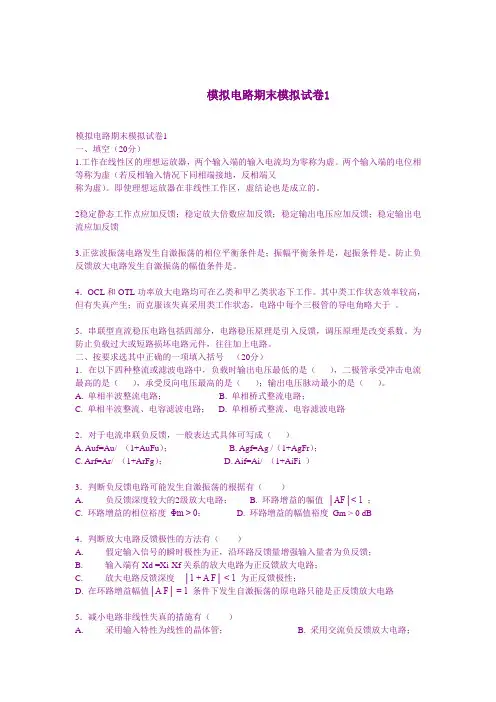

模拟电路期末模拟试卷1模拟电路期末模拟试卷1一、填空（20分）1.工作在线性区的理想运放器，两个输入端的输入电流均为零称为虚。

两个输入端的电位相等称为虚（若反相输入情况下同相端接地，反相端又称为虚）。

即使理想运放器在非线性工作区，虚结论也是成立的。

2稳定静态工作点应加反馈；稳定放大倍数应加反馈；稳定输出电压应加反馈；稳定输出电流应加反馈3.正弦波振荡电路发生自激振荡的相位平衡条件是；振幅平衡条件是，起振条件是。

防止负反馈放大电路发生自激振荡的幅值条件是。

4．OCL和OTL功率放大电路均可在乙类和甲乙类状态下工作。

其中类工作状态效率较高，但有失真产生；而克服该失真采用类工作状态，电路中每个三极管的导电角略大于。

5．串联型直流稳压电路包括四部分，电路稳压原理是引入反馈，调压原理是改变系数。

为防止负载过大或短路损坏电路元件，往往加上电路。

二、按要求选其中正确的一项填入括号（20分）1．在以下四种整流或滤波电路中，负载时输出电压最低的是（），二极管承受冲击电流最高的是（），承受反向电压最高的是（）；输出电压脉动最小的是（）。

A. 单相半波整流电路；B. 单相桥式整流电路；C. 单相半波整流、电容滤波电路；D. 单相桥式整流、电容滤波电路2．对于电流串联负反馈，一般表达式具体可写成（）A. Auf=Au/ （1+AuFu）；B. Agf=Ag /（1+AgFr）；C. Arf=Ar/ （1+ArFg）；D. Aif=Ai/ （1+AiFi ）3．判断负反馈电路可能发生自激振荡的根据有（）A. 负反馈深度较大的2级放大电路；B. 环路增益的幅值│AF│< 1 ；C. 环路增益的相位裕度Φm > 0；D. 环路增益的幅值裕度Gm > 0 dB4．判断放大电路反馈极性的方法有（）A. 假定输入信号的瞬时极性为正，沿环路反馈量增强输入量者为负反馈；B. 输入端有Xd =Xi-Xf关系的放大电路为正反馈放大电路；C. 放大电路反馈深度│1 + A F│ < 1 为正反馈极性；D. 在环路增益幅值│A F│ = 1 条件下发生自激振荡的原电路只能是正反馈放大电路5．减小电路非线性失真的措施有（）A. 采用输入特性为线性的晶体管；B. 采用交流负反馈放大电路；C . 采用小信号功率放大电路； D. 稳定在互补对称功放电路的乙类状态下工作三、电路分析（20分）1. （10分）判断图1，2电路的反馈极性与组型（瞬时极性标图1上）（瞬时极性标图2上）反馈反馈2. （10分）分析图3，4所示LC正弦振荡电路能否发生振荡（瞬时极性标图3上）（瞬时极性标图4上）结论结论四、电路分析和计算（40分）1．(15分)如图5所示电压串联负反馈电路中，假设集成运放的开环电压放大倍数A=100000，电阻R1 = 2KΩ，RF = 18KΩ.1)估算反馈系数和反馈深度；2)估算闭环放大倍数；3)如果开环电压放大倍数的相对变化量为±10%，求闭环电压放大倍数的相对变化量图5 集成运放电路2.(15分)乙类OCL(双电源互补对称功放电路)中，已知±VCC=±24V，负载电阻RL =8Ω,忽略晶体管饱和压降，求：(1)电路的最大输出功率Pom；(2)最大输出功率时直流电源供给的总功率PVm；(3)最大输出功率时总管耗PTm和效率ηm《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（），反偏时（），所以PN结具有（）导电性。

坑爹的模电试卷编号01………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。

2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。

3．放大器有两种不同性质的失真，分别是__________失真和__________失真。

4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。

5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。

6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。

7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。

8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。

共模抑制比K CMR为__________之比。

9．某放大电路的对数幅频特性如图1（在第三页上）所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。

二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。

2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。

3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。

4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。

模拟综合试卷一. 填充题1集成运算放大器反相输入端可视为虚地的条件是 a , b 。

2•通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b。

3. 在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。

4. 一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。

5. 工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。

6. 甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。

7. 若双端输入，双端输出理想差动放大电路，两个输入电压U ii =U2,则输出电压为—匚; 若山=1500皿U i2=500N,则差模输入电压u id为N,共模输入信号u ic为V8 .由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。

9. 晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。

10. 在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。

频带最宽的是组态。

二. 选择题1 .晶体管参数受温度影响较大，当温度升高时，晶体管的B，I CBO U BE的变化情况为（）。

)A.B 增加，I CBO 和u BE 减小B. B 和I CBC 增加，U BE 减小C.B 和U BE 减小，I CBO 增加D. B 、I CBC 和U BE 都增加 2. 反映场效应管放大能力的一个重要参数是（）A.输入电阻B. 输出电阻C.击穿电压D. 跨导 3.双端输出的差分放大电路主要（ ）来抑制零点飘移。

A.通过增加一级放大B.利用两个C.利用参数对称的对管子D. 利用电路的对称性4•典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（A.变大B. 变小C.不变D. 无法判断5 •差分放大电路的共模抑制比K CM越大，表明电路（）A.放大倍数越稳定B.交流放大倍数越大C.直流放大倍数越大D.抑制零漂的能力越强6•负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。

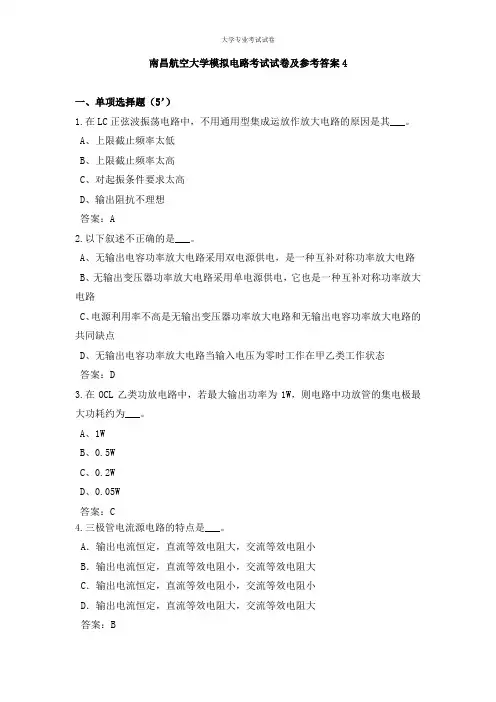

南昌航空大学模拟电路考试试卷及参考答案4一、单项选择题（5’）1.在LC正弦波振荡电路中，不用通用型集成运放作放大电路的原因是其___。

A、上限截止频率太低B、上限截止频率太高C、对起振条件要求太高D、输出阻抗不理想答案：A2.以下叙述不正确的是___。

A、无输出电容功率放大电路采用双电源供电，是一种互补对称功率放大电路B、无输出变压器功率放大电路采用单电源供电，它也是一种互补对称功率放大电路C、电源利用率不高是无输出变压器功率放大电路和无输出电容功率放大电路的共同缺点D、无输出电容功率放大电路当输入电压为零时工作在甲乙类工作状态答案：D3.在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为___。

A、1WB、0.5WC、0.2WD、0.05W答案：C4.三极管电流源电路的特点是___。

A．输出电流恒定，直流等效电阻大，交流等效电阻小B．输出电流恒定，直流等效电阻小，交流等效电阻大C．输出电流恒定，直流等效电阻小，交流等效电阻小D．输出电流恒定，直流等效电阻大，交流等效电阻大答案：B5.与乙类功率放大方式比较，甲乙类OCL互补对称功放的主要优点是___。

A．不用输出变压器B．不用输出端大电容C．效率高D．无交越失真答案：D6.直流稳压电源中滤波电路的目的是___。

A、将交流变为直流B、将高频变为低频C、将交、直流混合量中的交流成分滤掉D、将交、直流混合量中的直流成分滤掉答案：C7.开关型直流电源比线性直流电源效率高的原因是___。

A、调整管工作在开关状态B、输出端有LC滤波电路C、可以不用电源变压器D、以上都不正确答案：A8. ___运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零。

A、同相比例B、反相比例C、微分D、同相求和答案：D9.在本征半导体中掺入___构成P型半导体。

A．3价元素B．4价元素C．5价元素D．6价元素答案：A10.下列对集成电路运算放大器描述正确的是___。

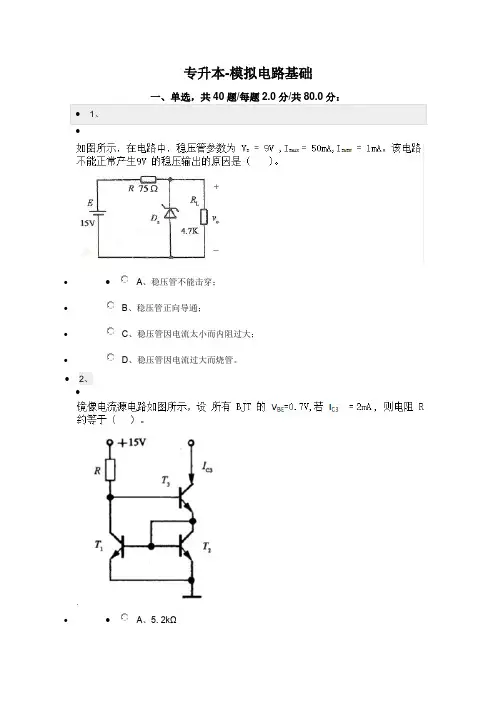

专升本-模拟电路基础•••A、稳压管不能击穿；•B、稳压管正向导通；•C、稳压管因电流太小而内阻过大；•D、稳压管因电流过大而烧管。

•2、•••A、5. 2kΩ•B、2. 4kΩ•C、3. 6kΩ•D、6. 8kΩ•••A、1. 43kΩ•B、2. 31kΩ•C、0. 82kΩ•D、1. 96kΩ•A、能够形成导电沟道•B、漏极电流不为零•B、内电场•C、外电场••A、CE 差动放大器•B、CE 放大器•C、CS 差动放大器•D、CS 放大器•••A、•B、•C、•D、•••A、输入电阻大•B、输出电阻小•C、输出电阻大•D、输入电阻小•••A、6W•B、12W•C、15W•D、9W•••A、18•B、9•C、4.5•D、2.25•••A、-2V•B、2V•C、3V•D、-3V••A、0.7V•B、0.3V•C、5.0V•D、1.0V•••A、•B、•C、•D、•14、某放大电路中三极管的三个管脚的电位分别为则对应该管的管脚排列依次是（）。

••A、c,b,e•B、b,c,e•C、b,e,c•D、e,b,c••A、稳定Au•B、放大信号•C、缩小信号•D、抑制零点漂移•••A、基本镜像恒流源电路•B、微变恒流源电路•C、带共集管的高精度恒流源•D、比例恒流源电路••A、多数载流子•B、少数载流子•C、少数载流子和多数载流子共同•D、扩散••A、相位失真•B、削波失真•C、频率失真•D、非线性失真••A、ROf ＝R0／F•B、ROf＝R0 ／T•C、R0f＝F R0•D、ROf＝T R0••A、b, c, e•B、e, b, c•C、b, e, c•D、c, b, e••A、输入电阻增加•B、输出电阻增加•C、输入电阻减小•D、输出电阻减小••A、略有减小•B、几乎不变•C、略有增加•D、不定••A、输出电阻增大•B、输出电流小•C、带负载能力强•D、电压放大倍数高••A、增大•B、不变•C、不能确定•D、减少••A、产生频率失真的原因是放大器模型中的电抗元件所致；•B、频率失真可能引起输入信号各频率分量在输出口的时延不同。

《电路分析基础》模拟试卷1一、单选题（30题，每题1分，共30分），答案写在下表中1.基尔霍夫定律（Σi＝0和Σu＝0）可以适用的电路类型为（）（A）只适用于直流电路；（B）只适用于正弦交流电路；（C）只适用于动态电路；（D）可适用于任何电路。

2.基尔霍夫电流定律（Σi＝0）应用于电路中的（）（A）支路；（B）节点；（C）回路；（D）网孔。

3.若把电路中的参考点由原来电位较低的点改选为电位较高的点，则电路中各点的电位比原来（）（A）升高；（B）降低；（C）不变；（D）不能确定。

4．在如题4图所示直流电路中，根据基尔霍夫节点电流定律可确定电路中电流I的大小为（）（A）I＝0 A；（B）I＝0.5 A；（C）I＝1 A；（D）I＝10 A。

5．如题5图所示直流电路，当开关S断开时电压表V读数为10 V，当开关S闭合时电压表V读数为5 V，则U S和R S的值分别为（）（A）U S =5 V，R S =5 Ω；（B）U S =5 V，R S =10 Ω；（C）U S =10 V，R S =5 Ω；（D）U S =10 V，R S =10 Ω。

10IR L10 Ω单选题4电路图单选题5电路图6．理想电压源的内阻R S的大小是（）（A）内阻为零；（B）内阻为无穷大；（C）内阻的大小由外电路来确定；（D）不能确定。

7．如题7图所示直流电路，若用支路电流法解题，则下列式子正确的是（）（A）I1+I2+I3=0 ；（B）I1R1+I3R3+U1=0 ；（C）I2R2+I3R3－U2=0 ；（D）I1R1－I2R2+U2+U1=0 。

U 22S单选题7电路图 单选题8电路图8．如题8图所示直流电路，R 1和R 2值均未知。

根据叠加定理，当3 A 电流源单独作用时，U R2＝4 V ；当12 V 电压源单独作用时，U R2＝4 V 。

则R 2的值为（ ） （A ）2 Ω ； （B ）4 Ω ； （C ）8 Ω ； （D ）16 Ω 。

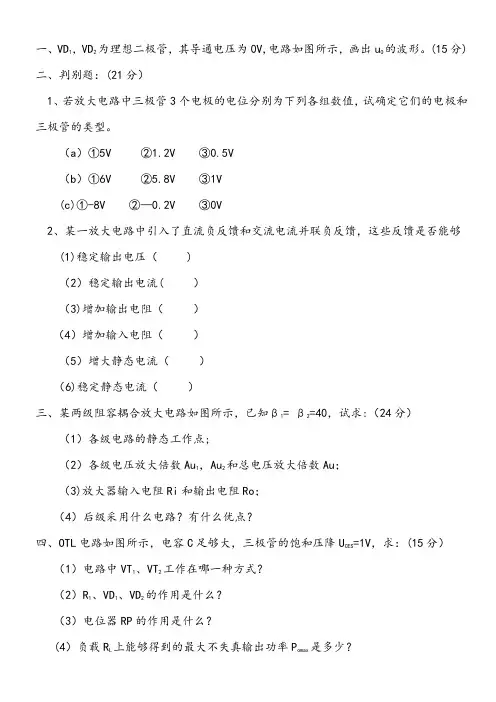

一、VD1，VD2为理想二极管，其导通电压为0V,电路如图所示，画出u O的波形。

(15分)二、判别题：(21分）1、若放大电路中三极管3个电极的电位分别为下列各组数值，试确定它们的电极和三极管的类型。

（a）①5V ②1.2V ③0.5V（b）①6V ②5.8V ③1V(c)①-8V ②—0.2V ③0V2、某一放大电路中引入了直流负反馈和交流电流并联负反馈，这些反馈是否能够 (1)稳定输出电压（ )（2）稳定输出电流( ）（3)增加输出电阻（）（4）增加输入电阻（）（5）增大静态电流（）（6)稳定静态电流（）三、某两级阻容耦合放大电路如图所示，已知β1= β2=40，试求:（24分）（1）各级电路的静态工作点;（2）各级电压放大倍数Au1，Au2和总电压放大倍数Au；（3)放大器输入电阻Ri和输出电阻Ro；（4）后级采用什么电路？有什么优点？四、OTL电路如图所示，电容C足够大，三极管的饱和压降U CES=1V，求：(15分）（1）电路中VT1、VT2工作在哪一种方式？（2）R1、VD1、VD2的作用是什么？（3）电位器RP的作用是什么？(4）负载R L上能够得到的最大不失真输出功率P omax是多少？五、如图所示电路属长尾式差动放大器.已知VT1、VT2为硅管。

β =100,试计算（15分）（1)电路静态工作点Q；（2）差模电压放大倍数A ud；（3）差模输入电阻R id和输出电阻R od。

六、判断图示电路中反馈是何种交流反馈类型，若满足深度负反馈条件，求电压放大增益.(15分）七、运算放大器应用电路如图所示，图中运放均为理想运放，U BE=0.7V。

（15分) （1）求出三极管c、b、e各极对地电位；（2)若电压表读数为200mV，试求出三极管的β值。

九、具有放大环节的串联型稳压电路如图所示，已知变压器副边u2的有效值为16V，三极管VT1、VT2的β1= β2=50，U BE1=U BE2=0.7V, U Z=+5.3V,R1=300Ω，R2=200Ω，R3=300Ω,Rc2=2.5kΩ。

模拟题1一、选择题：(每小题5分,共35分)1.图1-1中的电流（）.A）4A B）6A C）8A D）10A2.图1-2中的电压( ）。

A）-1V B）0V C）1V D）2V3.图1-3所示单口网络的输入电阻( ）。

A） B） C） D)4.图1-4所示为一含源单口网络，其戴维南等效电路的等效参数为( ）。

A）5V，2kΩ B）10V,1。

5kΩ C)10V,2kΩ D)20V，1。

5kΩ5.图1—5所示电路已处于稳态。

在时,开关k闭合,则( ）。

A）5A B）—2A C）3A D)7A6.图1—6所示为一正弦稳态电路的一部分，各并联支路中的电流表的读数分别为:,,，，则电流表A的读数为（）.A）50A B）10A C) D)7.已知某单口网络的端口电压和电流分别为：,，则该单口网络的有功功率和无功功率分别为（ ).A）B) C） D）二、二、填空题：（每小题5分,共35分)1.图2—1所示电路中3Ω电阻吸收的功率。

2.图2—2所示RL电路的时间常数为。

3.图2-3所示互感电路中,，则。

4.图2—4所示GLC并联电路，电源频率，为使电路发生谐振，电容。

5.图2—5所示为含有理想变压器的单口网络，其输入阻抗。

6.图2—6所示电路中，获得最大功率时的.7.对称三相电路“对称"的含义是。

在Y—Y三相对称电路中，相电压与线电压的关系是，相电流与线电流的关系是。

三、计算题:(每题10分,共30分）1.求图3—1所示电路中的电流。

（7分）2.图3-2所示电路已处于稳态,时,开关K1打开而K2闭合，求时的电压和电流。

（用三要素法求解)(8分）3.电路如图3—3所示,求稳态电流和.已知。

（8分)4.求图3—4所示的RC电路的电压转移函数,绘出辐频特性曲线和相频特性曲线，并说明其频率响应的特点。

（7分）模拟题1答案一、选择题:1。

C， 2. C, 3。

C， 4. B， 5。

B, 6。

C 7。

C二、填空题：1。

一、VD1,VD2为理想二极管，其导通电压为0V，电路如下图，画出u O的波形。

〔15分〕二、判别题：〔21分〕1、假设放大电路中三极管3个电极的电位分别为以下各组数值，试确定它们的电极和三极管的类型。

〔a〕①5V ②1.2V ③0.5V〔b〕①6V ②5.8V ③1V〔c〕①-8V ②-0.2V ③0V2、某一放大电路中引入了直流负反应和交流电流并联负反应，这些反应是否能够〔1〕稳定输出电压〔〕〔2〕稳定输出电流〔〕〔3〕增加输出电阻〔〕〔4〕增加输入电阻〔〕〔5〕增大静态电流〔〕〔6〕稳定静态电流〔〕三、某两级阻容耦合放大电路如下图，β1= β2=40，试求：〔24分〕〔1〕各级电路的静态工作点；〔2〕各级电压放大倍数Au1，Au2和总电压放大倍数Au；〔3〕放大器输入电阻Ri和输出电阻Ro；〔4〕后级采用什么电路？有什么优点？四、OTL电路如下图，电容C足够大，三极管的饱和压降U CES=1V，求：〔15分〕〔1〕电路中VT1、VT2工作在哪一种方式？〔2〕R1、VD1、VD2的作用是什么？〔3〕电位器RP的作用是什么？〔4〕负载R L上能够得到的最大不失真输出功率P omax是多少？五、如下图电路属长尾式差动放大器。

VT1、VT2为硅管。

β =100，试计算〔15分〕〔1〕电路静态工作点Q；〔2〕差模电压放大倍数A ud；〔3〕差模输入电阻R id和输出电阻R od。

六、判断图示电路中反应是何种交流反应类型，假设满足深度负反应条件，求电压放大增益。

〔15分〕七、运算放大器应用电路如下图，图中运放均为理想运放，U BE=0.7V。

〔15分〕〔1〕求出三极管c、b、e各极对地电位；〔2〕假设电压表读数为200mV，试求出三极管的β值。

九、具有放大环节的串联型稳压电路如下图，变压器副边u2的有效值为16V，三极管VT1、VT2的β1= β2 =50，U BE1=U BE2=0.7V, U Z=+5.3V，R1=300Ω，R2=200Ω，R3=300Ω，Rc2=2.5kΩ。

模拟试卷一一、填空(16分)1．半导体二极管的主要特性是___________ 。

2．三极管工作在放大区时，发射结为____ 偏置，集电结为_____偏置；工作在饱和区时发射结为___偏置，集电结为____偏置。

3．当输入信号频率为fL和fH时，放大倍数的幅值约下降为中频时的__倍，或者是下降了__dB，此时与中频时相比，放大倍数的附加相移约为_____ 。

4．为提高放大电路输入电阻应引入___反馈；为降低放大电路输出电阻，应引入_____反馈。

5．乙类功率放大电路中，功放晶体管静态电流ICQ =____、静态时的电源功耗PDC =______。

这类功放的能量转换效率在理想情况下，可达到_____，但这种功放有______失真。

6．在串联型稳压电路中，引入了——负反馈；为了正常稳压，调整管必须工作在____区域。

二、选择正确答案填空(24分)1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，则这只三极管是( )。

A．NPN 型硅管 B．NPN 型锗管 C．PNP 型硅管 D．PNP 型锗管2．某场效应管的转移特性如图１所示，该管为( )。

A．P沟道增强型MOS管B．P沟道结型场效应管C．N沟道增强型MOS管D．N沟道耗尽型MOS管3．在图示2差分放大电路中，若uI = 20 mV，则电路的( )。

A．差模输入电压为10 mV，共模输入电压为10 mV。

B．差模输入电压为10 mV，共模输入电压为20 mV。

C．差模输入电压为20 mV，共模输入电压为10 mV。

D．差模输入电压为20 mV，共模输入电压为20 mV。

4．通用型集成运放的输入级采用差动放大电路，这是因为它的( )。

A．输入电阻高 B．输出电阻低 C．共模抑制比大 D．电压放大倍数大5．在图示电路中,Ri为其输入电阻，RS为常数，为使下限频率fL降低，应( )。

A．减小C，减小Ri B．减小C，增大RiC．增大C，减小Ri D．增大C，增大 Ri6．如图所示复合管，已知V1的 b1 = 30，V2的 b2 = 50，则复合后的 b 约为( )。

苏州大学模拟电子技术课程期中试卷共 5 页考试形式开卷2014 年11 月院系年级专业学号姓名成绩一、（8分）什么是放大？放大的对象是什么？负载上获得的功率来自何处？答：放大指不失真地将微弱的电信号增强到人们所需要的数值。

放大对象为电信号（电压、电流或功率）。

负载上获得的功率来自直流电源的能量。

二、（10分）半导体材料包括那几个种类？分别举例说明。

答：包括纯净半导体（或本征半导体）和掺杂半导体（或杂质半导体）。

纯净半导体又包括元素半导体和化合物半导体。

元素半导体，如硅（Si）、锗（Ge）等；化合物半导体，如砷化镓（GaAs）等。

掺杂半导体又包括N型和P型半导体。

N型半导体：比如在硅材料中掺杂五价元素如磷（P）、砷（As）或锑（Sb）等；P型半导体：比如在硅材料中掺杂三价元素如硼（B）或铟（In）等。

三、（10分）说明二极管V-I特性在正向导通区和截止区内三种简化模型的名称，分别用代数表达式和函数曲线的形式描述这三种简化模型。

答：理想模型，恒压降模型和折线模型，分别如下图所示。

D DD D0,when:00,when:0i vi v>=⎧⎨=<⎩D D onD D on0,when:0,when:i v Vi v V>=⎧⎨=<⎩D thD D thDD D th,when:0,when:v Vi v VRi v V-⎧>≥⎪⎨⎪=<⎩四、（12分）图示电路中二极管为理想二极管。

（1）判断二极管是否导通；（2）画出等效电路图；（3）求输出电压v O。

解：（1）假设二极管D导通，则二极管可用短路线等效，其电流为i D=(−9+6)∕3=−1mA，和假设矛盾，所以二极管实际截止；（2）；（3）v O=−6V。

五、（10分）BJT 共射输出特性曲线上有哪几个工作区域？写出BJT 的电压电流在这些工作区域内分别具备的特征。

答：①截止区，v BE < V on ，v CE >v BE ，i B =0，i C ≈0。

模拟试卷一一、填空(16分)1．半导体二极管的主要特性是___________ 。

2．三极管工作在放大区时，发射结为____ 偏置，集电结为_____偏置；工作在饱和区时发射结为___偏置，集电结为____偏置。

3．当输入信号频率为fL和fH时，放大倍数的幅值约下降为中频时的__倍，或者是下降了__dB，此时与中频时相比，放大倍数的附加相移约为_____ 。

4．为提高放大电路输入电阻应引入___反馈；为降低放大电路输出电阻，应引入_____反馈。

5．乙类功率放大电路中，功放晶体管静态电流ICQ =____、静态时的电源功耗PDC =______。

这类功放的能量转换效率在理想情况下，可达到_____，但这种功放有______失真。

6．在串联型稳压电路中，引入了——负反馈；为了正常稳压，调整管必须工作在____区域。

二、选择正确答案填空(24分)1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，则这只三极管是( )。

A．NPN 型硅管 B．NPN 型锗管 C．PNP 型硅管 D．PNP 型锗管2．某场效应管的转移特性如图１所示，该管为( )。

A．P沟道增强型MOS管B．P沟道结型场效应管C．N沟道增强型MOS管D．N沟道耗尽型MOS管3．在图示2差分放大电路中，若uI = 20 mV，则电路的( )。

A．差模输入电压为10 mV，共模输入电压为10 mV。

B．差模输入电压为10 mV，共模输入电压为20 mV。

C．差模输入电压为20 mV，共模输入电压为10 mV。

D．差模输入电压为20 mV，共模输入电压为20 mV。

4．通用型集成运放的输入级采用差动放大电路，这是因为它的( )。

A．输入电阻高 B．输出电阻低 C．共模抑制比大 D．电压放大倍数大5．在图示电路中,Ri为其输入电阻，RS为常数，为使下限频率fL降低，应( )。

A．减小C，减小Ri B．减小C，增大RiC．增大C，减小Ri D．增大C，增大 Ri6．如图所示复合管，已知V1的 b1 = 30，V2的 b2 = 50，则复合后的 b 约为( )。

《模拟电子技术基础（1）》期末试题（A 卷）参考答案及评分标准一、填空（每空1分，共20分）1. 双极型晶体管工作在放大区的偏置条件是发射结 正偏 、集电结 反偏 。

2. 放大器级间耦合方式有三种： 直接 耦合； 阻容 耦合； 变压器 耦合；在集成电路中通常采用 直接 耦合。

3. 差分放大器的基本特点是放大 差模信号 、抑制 共模信号 。

4. 乙类推挽放大器的主要失真是 交越失真 ，要消除此失真，应改用 甲乙 类推挽放大器。

5. 图1所示两级放大电路，图中级间采用 阻容 耦合方式，1T 接成 共基 组态，2T 接成 共集 组态，1R 和2R 的作用是 为T1管提供基极偏置 。

6. 在阻容耦合放大器中，若要降低下限频率，应将耦合电容的值 增大 。

7. 共射－共基组合电路中，由于共射电路的上限频率 小于 共基电路的上限频率，故此组合电路的上限频率主要取决于 共射 电路。

8. 负反馈系统产生自激的条件是1)(-=ωj T ，相应的振幅条件是1)(=ωj T ，相位条件是()πωϕ±=T 。

二、简答（共3小题，每小题5分，共15分）1. 测得工作在放大电路中两个晶体管的三个电极电流如图2所示（1）判断它们各是NPN 管还是PNP 管，在图中标出e ，b ，c 极； 答：见图中标识（判断NPN 管还是PNP 管各1分，标出e ，b ，c 极1分，共3分）（2）估算(b)图晶体管的β和α值。

601.06===B C I I β， 985.01≈+=ββα （各1分，共2分）2.电路如图3所示，试回答下列问题R （1）要使电路具有稳定的输出电压和高的输入电阻，应接入何种负反馈？f 应如何接入？（在图中连接）答：应接入电压串联负反馈（1分）R接法如图（1分）f（2）根据前一问的反馈组态确定运放输入端的极性（在图中“□”处标出），并根据已给定的电路输入端极性在图中各“○”处标注极性。

答：见图中标识（3分）（共6空，两个1分）3.简述直流电源的主要组成部分及各部分功能。
