主板电路详解讲课稿

主板电路详解主板可是一台电脑的基石，但是在茫茫主板海洋当中要选择一款好的主板实属难事！一款主板如果要想能够稳定的工作，那么主板的供电部分的用料和做工就显得极为的重要。

相信大家对于许多专业媒体上经常看到在介绍主板的时候都在介绍主板的是几相电路设计的，那么主板的几相电路到底是怎样区分的呢？其实这个问题也是非常容易回答的！用一些基本的电路知识就可以解释的清楚。

其实主板的CPU供电电路最主要是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定的运行，同时它也是主板上信号强度最大的地方，处理得不好会产生串扰(crosstalk)效应，而影响到其它较弱信号的数字电路部分，因此供电部分的电路设计制造要求通常都比较高。

简单来说，供电部分的最终目的就是在CPU电源输入端达到CPU 对电压和电流的要求，就可以正常工作了。

但是这样的设计是一个复杂的工程，需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题，它基本上可以体现一个主板厂商的综合研发实力和技术经验。

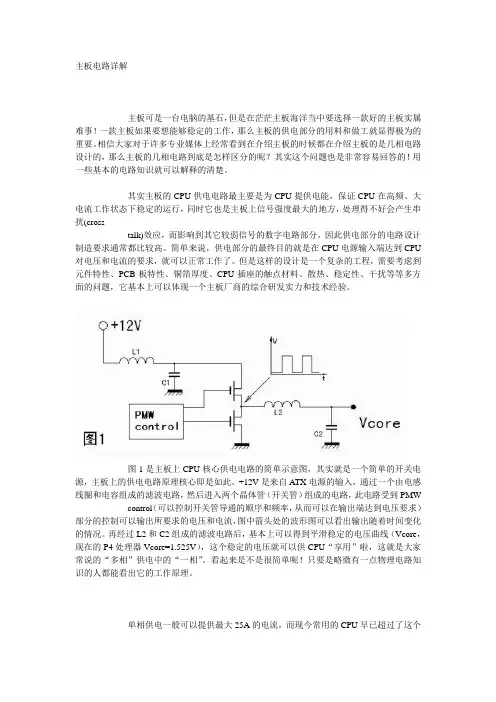

图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。

+12V是来自ATX电源的输入，通过一个由电感线圈和电容组成的滤波电路，然后进入两个晶体管（开关管）组成的电路，此电路受到PMW control（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的控制可以输出所要求的电压和电流，图中箭头处的波形图可以看出输出随着时间变化的情况。

再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线（Vcore，现在的P4处理器Vcore=1.525V），这个稳定的电压就可以供CPU“享用”啦，这就是大家常说的“多相”供电中的“一相”。

看起来是不是很简单呢！只要是略微有一点物理电路知识的人都能看出它的工作原理。

单相供电一般可以提供最大25A的电流，而现今常用的CPU早已超过了这个数字，P4处理器功率可以达到70-80瓦，工作电流甚至达到50A，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。

主板各电路工作原理主板是计算机中最重要的硬件设备之一，它充当着其他硬件设备之间的连接器，起到传输信号、供电、数据处理等重要功能。

主板中的各个电路起着关键作用，下面将对主板的几个重要电路进行详细介绍。

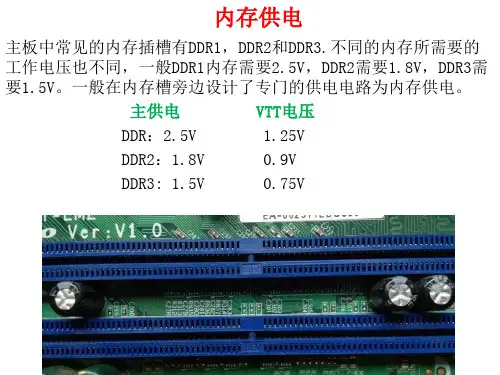

1.电源电路：主板上的电源电路负责将电源转换为各个部件所需要的电压和电流。

一般来说，电源电路主要由电源插槽、变压器、整流电路、滤波电路、稳压电路等组成。

电源插槽用于连接电源，变压器用于将电源的交流电转换为适合主板工作的直流电，整流电路将交流电转换为直流电，滤波电路消除电源中的杂波，稳压电路则确保主板上各个部件获得稳定的电压。

2.时钟电路：时钟电路是主板上的一个重要部分，它负责产生和分发时钟信号，为其他设备提供稳定的时钟信号。

主板的时钟电路通常由晶体振荡器和时钟发生器组成。

晶体振荡器负责产生基础时钟信号，时钟发生器则将基础时钟信号分频、倍频，并进行相应的调整与校准，以确保主板各个部件工作在正确的频率下。

3.CPU电路：CPU电路是主板上最为复杂的电路之一，它主要负责将处理器与其他部件连接起来。

CPU电路由前端总线电路、复位电路、时序电路、存储器控制电路、数据总线电路、地址总线电路等组成。

前端总线电路负责将处理器与其他硬件设备连接，复位电路在启动或者重新启动时将处理器初始化为初始状态，时序电路根据时钟信号控制数据传输的时序，存储器控制电路负责管理存储器操作，数据总线电路负责传输数据，地址总线电路负责传输内存地址等。

4.显卡电路：显卡电路是用于处理显示输出的电路，它负责将计算机内部的图形数据转换为显示器可识别的信号进行显示。

显卡电路主要由图形芯片、显存、DAC（数字到模拟转换器）等组成。

图形芯片负责生成和处理图像数据，显存用于存储图形数据，DAC将数字信号转换为模拟信号以供显示器显示。

5.声卡电路：声卡电路是用于处理声音输入和输出的电路，它主要负责将声音信号转换为计算机可识别的数字信号或者将数字信号转换为声音信号。

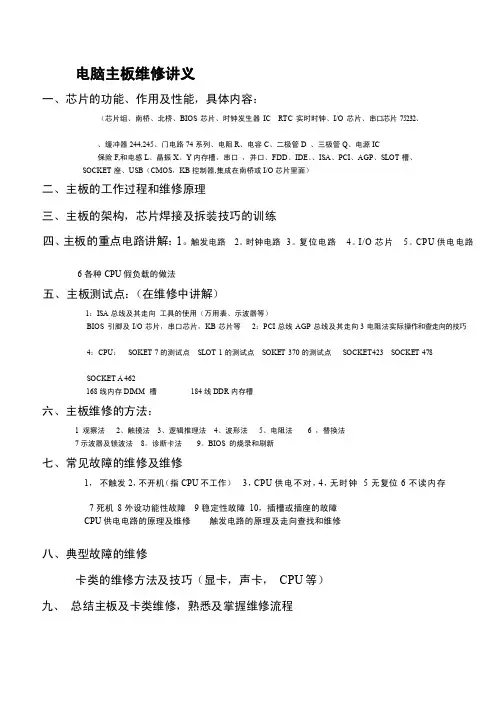

电脑主板维修讲义一、芯片的功能、作用及性能，具体内容：（芯片组、南桥、北桥、BIOS芯片、时钟发生器IC RTC实时时钟、I/O芯片、串口芯片75232、、缓冲器244,245、门电路74系列、电阻R、电容C、二极管D 、三极管Q、电源IC保险F,和电感L、晶振X。

Y内存槽，串口，并口、FDD、IDE、、ISA、PCI、AGP、SLOT槽、SOCKET座、USB（CMOS，KB控制器,集成在南桥或I/O芯片里面）二、主板的工作过程和维修原理三、主板的架构，芯片焊接及拆装技巧的训练四、主板的重点电路讲解：1。

触发电路2。

时钟电路3。

复位电路4。

I/O芯片5。

CPU供电电路6各种CPU假负载的做法五、主板测试点：（在维修中讲解）1：ISA总线及其走向工具的使用（万用表、示波器等）BIOS 引脚及I/O芯片，串口芯片，KB芯片等2：PCI总线AGP总线及其走向3电阻法实际操作和查走向的技巧4：CPU：SOKET 7的测试点SLOT 1的测试点SOKET 370的测试点SOCKET423 SOCKET 478SOCKET A 462168线内存DIMM 槽184线DDR内存槽六、主板维修的方法：1 观察法2、触摸法3、逻辑推理法4、波形法5、电阻法 6 ，替换法7示波器及锁波法8。

诊断卡法9。

BIOS 的烧录和刷新七、常见故障的维修及维修1，不触发2，不开机（指CPU不工作）3，CPU供电不对，4，无时钟5无复位6不读内存7死机8外设功能性故障9稳定性故障10，插槽或插座的故障CPU供电电路的原理及维修触发电路的原理及走向查找和维修八、典型故障的维修卡类的维修方法及技巧（显卡，声卡，CPU等）九、总结主板及卡类维修，熟悉及掌握维修流程主板上各芯片的功能及名词解释芯片组的概念：芯片组是主板的灵魂，是CPU与周边设备联系的桥梁，它决定主板的速度、性能和档次。

早期586时代由2到4片芯片组成，现在基本上由2片组成（不包括某些一体化主板）它和人的大脑分左脑、右脑一样，，也分为南桥、北桥，各自分工明确。

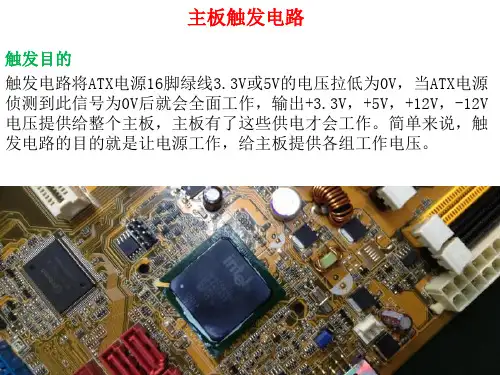

主板开机电路详解主板开机电路工作原理由于主板厂商的设计不同，主板开机电路会有所不同，但基本电路原理相同，即经过主板开机键触发主板开机电路工作，开机电路将触发信号进行处理，最终向电源第14脚发出低电平信号，将电源的第14脚的高电平拉低，触发电源工作，使电源各引脚输出相应的电压，为各个设备供电（即电源开始工作的条件是电源接口的第14脚变为低电平）。

主板开机电路的工作条件是：为开机电路提供供电、时钟信号和复位信号，具备这三个条件，开机电路就开始工作。

其中供电由ATX电源的第9脚提供，时钟信号由南桥的实时时钟电路提供，复位信号由电源开关、南桥内部的触发电路提供。

下面根据开机电路的结构分别讲解开机电路的详细工作原理。

1．经过门电路的开机电路经过门电路的开机电路的电路原理图如图7-7所示。

图中，1117为稳压三级管，作用是将电源的SB5V电压变成＋3.3V电压，Q21为三极管，它的作用是控制电源第14脚的电压，当它导通时，电源第14脚的电压变为低电平。

74门电路是一个双上升沿D触发器，此触发器在时钟信号输入端（第3脚CP端）得到上升沿信号时触发，触发后它的输出端的状态就会翻转，即由高电平变为低电平或由低电平变为高电平。

74触发器的时钟信号输入端（CP 端）和电源开关相连，接收电源开关送来的触发信号，输出端直接连接到南桥的触发电路中，向南桥发送触发信号。

它的作用是代替南桥内部的触发器发出触发信号，使南桥向电源输出高电平或低电平。

当电脑的主机通电后，ATX电源的第14脚输出＋5V电压，ATX电源的第14脚通过一个末级控制三极管和一个二极管连接到南桥的触发电路中，由于74触发器没有被触发，南桥没有向三极管Q21输出高电平，因此三极管Q21的b极为低电平，三极管Q21处于截至，电源的各个针脚没有输出电压。

同时ATX电源的第9脚输出＋5V待命电压。

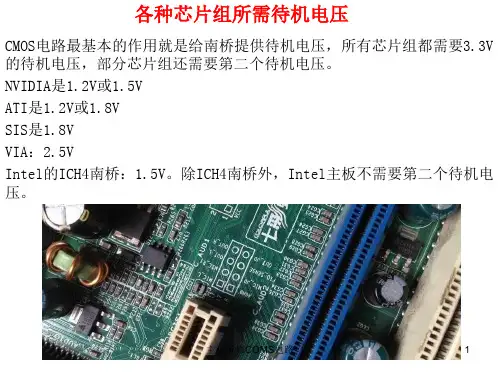

＋5V待命电压通过稳压三极管（1117）或电阻后，产生+3.3V电压，此电压分开成两条路，一条直接通向南桥内部，为南桥提供主供电，而另一条通过二极管或三极管，再通过COMS的跳线针（必须插上跳线帽将他们连接起来）进入南桥，为CMOS电路提供供电，这时南桥外的32.768KHz晶振向南桥提供32.768KHz频率的时钟信号。
