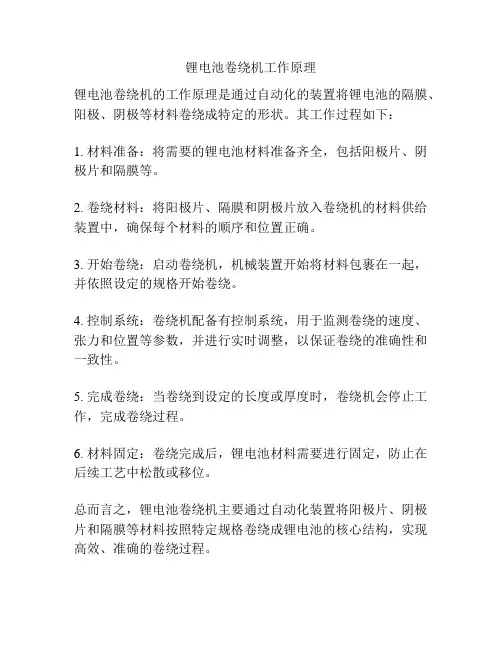

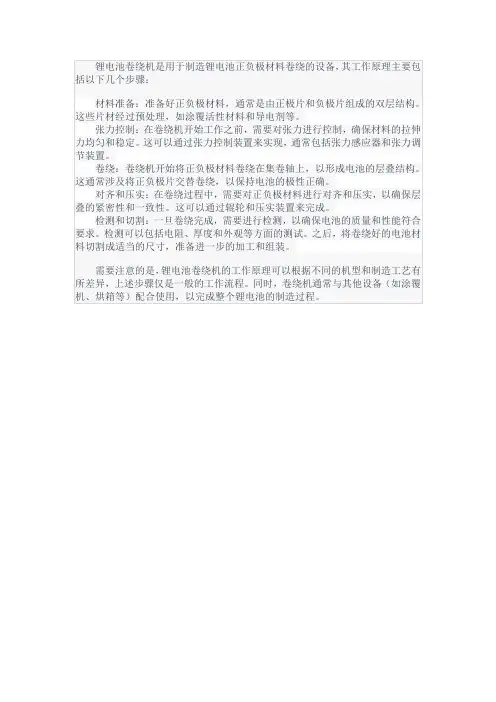

锂电池卷绕机工作原理
锂电池卷绕机的工作原理是通过自动化的装置将锂电池的隔膜、阳极、阴极等材料卷绕成特定的形状。
其工作过程如下：
1. 材料准备：将需要的锂电池材料准备齐全，包括阳极片、阴极片和隔膜等。
2. 卷绕材料：将阳极片、隔膜和阴极片放入卷绕机的材料供给装置中，确保每个材料的顺序和位置正确。
3. 开始卷绕：启动卷绕机，机械装置开始将材料包裹在一起，并依照设定的规格开始卷绕。
4. 控制系统：卷绕机配备有控制系统，用于监测卷绕的速度、张力和位置等参数，并进行实时调整，以保证卷绕的准确性和一致性。
5. 完成卷绕：当卷绕到设定的长度或厚度时，卷绕机会停止工作，完成卷绕过程。
6. 材料固定：卷绕完成后，锂电池材料需要进行固定，防止在后续工艺中松散或移位。
总而言之，锂电池卷绕机主要通过自动化装置将阳极片、阴极片和隔膜等材料按照特定规格卷绕成锂电池的核心结构，实现高效、准确的卷绕过程。

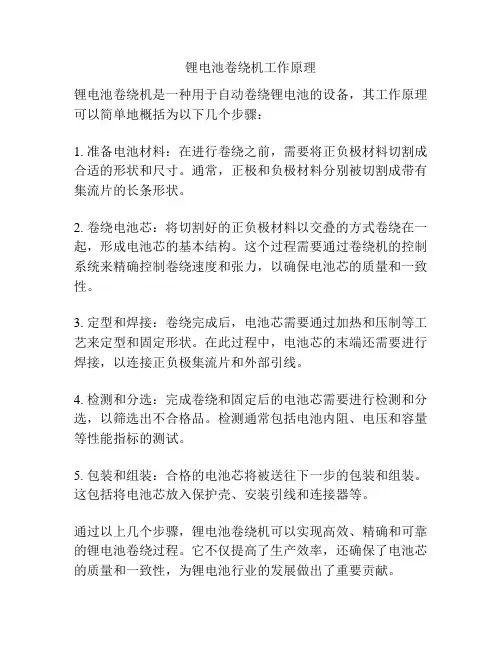

锂电池卷绕机工作原理
锂电池卷绕机是一种用于自动卷绕锂电池的设备，其工作原理可以简单地概括为以下几个步骤：
1. 准备电池材料：在进行卷绕之前，需要将正负极材料切割成合适的形状和尺寸。
通常，正极和负极材料分别被切割成带有集流片的长条形状。
2. 卷绕电池芯：将切割好的正负极材料以交叠的方式卷绕在一起，形成电池芯的基本结构。
这个过程需要通过卷绕机的控制系统来精确控制卷绕速度和张力，以确保电池芯的质量和一致性。
3. 定型和焊接：卷绕完成后，电池芯需要通过加热和压制等工艺来定型和固定形状。
在此过程中，电池芯的末端还需要进行焊接，以连接正负极集流片和外部引线。
4. 检测和分选：完成卷绕和固定后的电池芯需要进行检测和分选，以筛选出不合格品。
检测通常包括电池内阻、电压和容量等性能指标的测试。
5. 包装和组装：合格的电池芯将被送往下一步的包装和组装。
这包括将电池芯放入保护壳、安装引线和连接器等。
通过以上几个步骤，锂电池卷绕机可以实现高效、精确和可靠的锂电池卷绕过程。
它不仅提高了生产效率，还确保了电池芯的质量和一致性，为锂电池行业的发展做出了重要贡献。
聚合物锂电池 半自动卷绕机机型机型：：ZY ZY--A2A2--130H 0H操作维护手操地地：电电Tel ： 传真Fax ：http://www.索引一、概述——————————————————————2 （一）机器概述———————————————————2 （二）特性说明———————————————————2 （三）机器主要组成部分————————————————3 二、技术规格————————————————————3 （一）适用规格———————————————————3 （二）技术指标———————————————————4 （三）上机原材料的要求——————————————4-5 三、机械调整————————————————————5 （一）安装—————————————————————5 （二）操作说明———————————————————6 （三）上料板的调整—————————————————7 （四）产品规格不同时的调整—————————————8 （五）设备注意事项————————————————9-11 （六）故障与排除方法————————————————11 四、维护保养————————————————————1一、概 述（一、）、机器概述机器概述机器概述：：本机器是为生产方形锂离子电池的电芯而设计制造的半自动动力电池卷绕设备，贴胶方式为纵向贴胶式。
操作者将焊有极耳的正、负极片分别整齐放入料盒中，人工辅助送入正、负极片；隔膜料卷安装在料轴上，自动送料；自动卷绕；自动贴终止胶带；自动下料。
（二、）、特性说明特性说明特性说明：：1、 本机器适用于方形聚合物锂电池电芯卷绕的专用设备。
2、 本设备隔膜放卷采用闭环控制的恒张力控制系统：经检测放卷浮辊角度位置信号，送入PLC 运算，再由PLC 控制步进电机放卷速度快慢，实现放卷速度实时跟随调整，浮辊位置——PLC ——步进电机——浮辊位置，三者组成一个闭环控制系统，通过实时调整放卷速度实现隔膜张力的相对恒定。

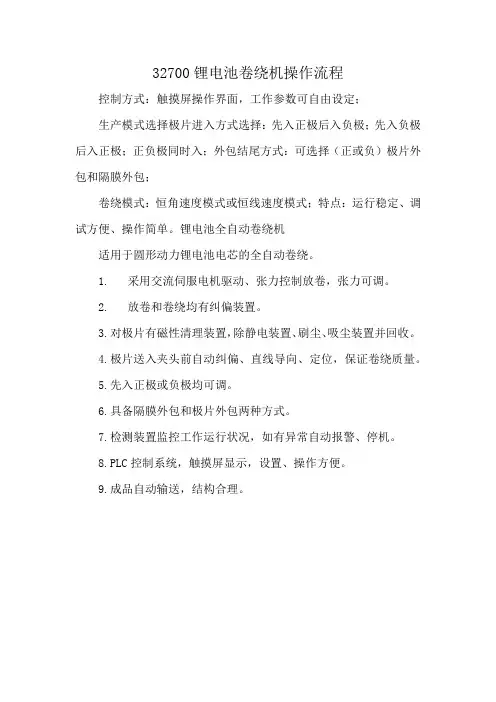

32700锂电池卷绕机操作流程
控制方式：触摸屏操作界面，工作参数可自由设定；
生产模式选择极片进入方式选择：先入正极后入负极；先入负极后入正极；正负极同时入；外包结尾方式：可选择（正或负）极片外包和隔膜外包；
卷绕模式：恒角速度模式或恒线速度模式；特点：运行稳定、调试方便、操作简单。
锂电池全自动卷绕机
适用于圆形动力锂电池电芯的全自动卷绕。
1.采用交流伺服电机驱动、张力控制放卷，张力可调。
2.放卷和卷绕均有纠偏装置。
3.对极片有磁性清理装置，除静电装置、刷尘、吸尘装置并回收。
4.极片送入夹头前自动纠偏、直线导向、定位，保证卷绕质量。
5.先入正极或负极均可调。
6.具备隔膜外包和极片外包两种方式。
7.检测装置监控工作运行状况，如有异常自动报警、停机。
8.PLC控制系统，触摸屏显示，设置、操作方便。
9.成品自动输送，结构合理。

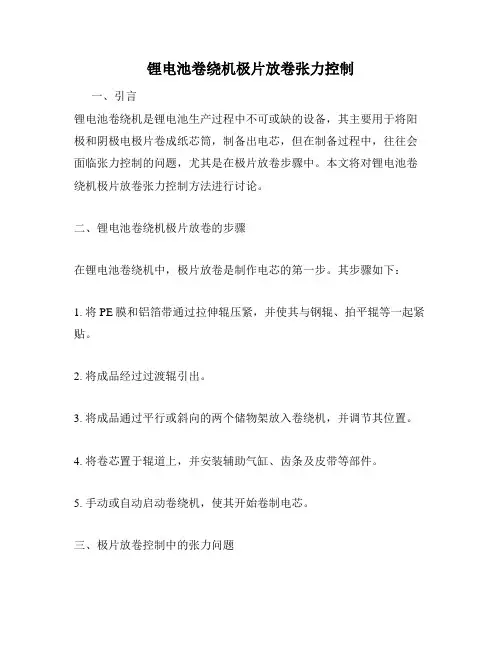

锂电池卷绕机极片放卷张力控制一、引言锂电池卷绕机是锂电池生产过程中不可或缺的设备，其主要用于将阳极和阴极电极片卷成纸芯筒，制备出电芯，但在制备过程中，往往会面临张力控制的问题，尤其是在极片放卷步骤中。
本文将对锂电池卷绕机极片放卷张力控制方法进行讨论。
二、锂电池卷绕机极片放卷的步骤在锂电池卷绕机中，极片放卷是制作电芯的第一步。
其步骤如下：1. 将PE膜和铝箔带通过拉伸辊压紧，并使其与钢辊、拍平辊等一起紧贴。
2. 将成品经过过渡辊引出。
3. 将成品通过平行或斜向的两个储物架放入卷绕机，并调节其位置。
4. 将卷芯置于辊道上，并安装辅助气缸、齿条及皮带等部件。
5. 手动或自动启动卷绕机，使其开始卷制电芯。
三、极片放卷控制中的张力问题在卷制过程中，极片放卷是最先进行的步骤之一，其中必须考虑张力的问题。
如果没有良好的张力控制，电极片将会处于拉伸、缩紧和动摩擦等复杂因素的影响下，从而影响整个电芯的质量。
目前，在极片放卷步骤中，常采用张力控制器进行控制。
该控制器通过探头测量极片的张力，并利用伺服电机调节辊道的张力，以保持放卷张力的稳定性。
具体来说，其控制原理如下：1. 首先根据不同的材质和规格来调整张力；2. 探头即时测量张力值；3. 利用传感器检测张力误差，进行反馈调整；4. 伺服电机启动调节装置，实时调整承载辊的张力，以保证放卷的张力稳定和一致。
四、锂电池卷绕机极片放卷张力控制的优点采用该方法进行锂电池卷绕机极片放卷张力控制，具有以下优点：1. 线速度稳定，预防纠偏和划伤；2. 极片放卷张力可根据不同材质和规格进行调整；3. 可实现自动化控制，操作简便，工作效率高；4. 提高产品的质量和生产的稳定性。
五、结论在锂电池卷绕机的生产过程中，极片放卷是制作电芯的先决步骤之一，其张力的稳定性对整个电芯的质量具有至关重要的影响。
通过引入张力控制器，可实现极片放卷张力的稳定性和一致性，大大提高产品的质量和生产的效率。

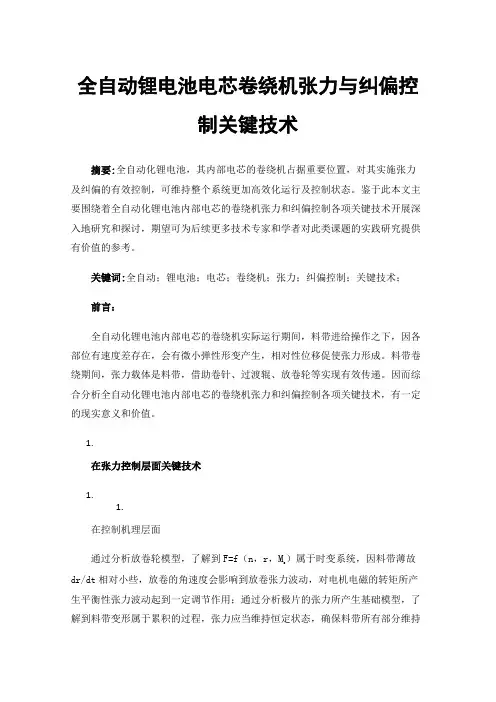

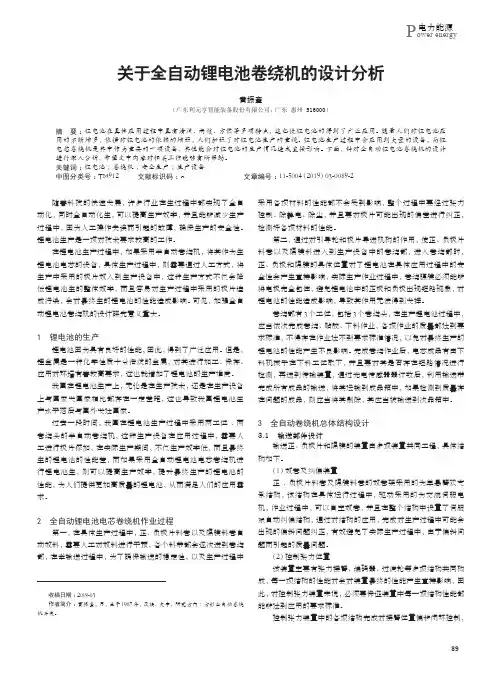

全自动锂电池电芯卷绕机张力与纠偏控制关键技术摘要:全自动化锂电池，其内部电芯的卷绕机占据重要位置，对其实施张力及纠偏的有效控制，可维持整个系统更加高效化运行及控制状态。
鉴于此本文主要围绕着全自动化锂电池内部电芯的卷绕机张力和纠偏控制各项关键技术开展深入地研究和探讨，期望可为后续更多技术专家和学者对此类课题的实践研究提供有价值的参考。
关键词:全自动；锂电池；电芯；卷绕机；张力；纠偏控制；关键技术；前言：全自动化锂电池内部电芯的卷绕机实际运行期间，料带进给操作之下，因各部位有速度差存在，会有微小弹性形变产生，相对性位移促使张力形成。
料带卷绕期间，张力载体是料带，借助卷针、过渡辊、放卷轮等实现有效传递。
因而综合分析全自动化锂电池内部电芯的卷绕机张力和纠偏控制各项关键技术，有一定的现实意义和价值。
1.在张力控制层面关键技术1.1.在控制机理层面通过分析放卷轮模型，了解到F=f（n，r，M）属于时变系统，因料带薄故edr/dt相对小些，放卷的角速度会影响到放卷张力波动，对电机电磁的转矩所产生平衡性张力波动起到一定调节作用；通过分析极片的张力所产生基础模型，了解到料带变形属于累积的过程，张力应当维持恒定状态，确保料带所有部分维持同等线速度状态，恒张力把控层面问题，其实则为把控恒线速度的问题，而张力控制整个系统属于线速度有效跟踪系统；再通过分析滑动式摩擦力基础模型可知，滑动对于张力变化较为敏感，并不会过大影响到动态化转矩平衡。
卷辊上面若无滑动摩擦，仅为粘滞摩擦，其料带速度和卷辊线速度处于同等状态[1]。
1.1.在控制方法层面该系统内部张力辊设为摆臂形式。
料带进给期间，改变带上张力参数值，带动着张力逐渐摆动着辊运动，张力传感装置测好摆辊的角位移后，将其输出至控制装置，控制装置处理所检测到的信号，借助张力的控制算法实现对低摩擦性气缸驱动式张力辊的摆动控制。
在一定程度上张力辊整个机构属于储能机构，可缓冲吸收范围较大张力波动，对张力范围较大波动起到遏制作用。

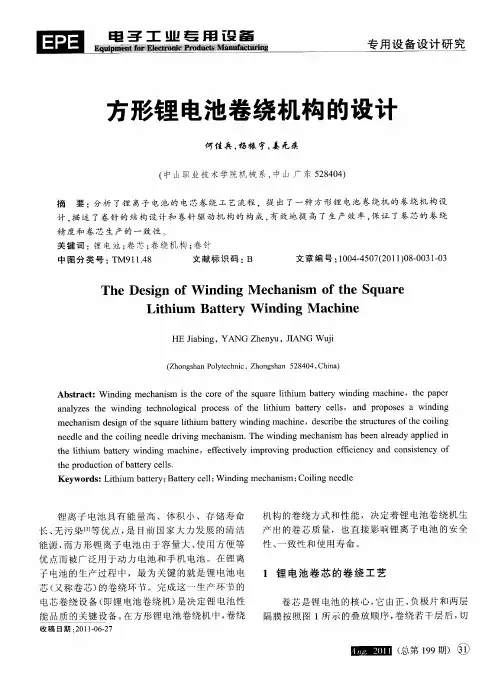

方型锂电池卷绕机张力控制系统的设计与应用作者：吕海军来源：《中国科技博览》2019年第01期[摘要]传统的方型锂离子电池卷绕机在借助恒定角速度运行控制系统中，导致料带线速度呈现正弦曲线变化，无法满足对料带的恒张力作用控制，更存在锂电池的内部张力不一，由此导致锂电池容易发生电芯变形的情况，很大程度的对锂电池使用寿命造成影响。
本次研究通过对半自动卷绕机作为实验载体，剖析了卷绕机的系统结构，根据张力系统的动力学方程式，基于方型卷针角速度的辨识模型，对方型锂电池卷绕机张力控制系统进行了优化设计。
[关键词]方型锂电池；卷绕机；张力控制系统中图分类号：TM912 文献标识码：A 文章编号：1009-914X（2019）01-0347-02引言锂离子电池被公认为当前最为先进的商品化二次电池，由于其本身的容量较高、重量较轻、工作电压较高、寿命较长等优势特点，被广泛的运用于全球范围内[1]。
锂离子电池电芯卷绕，作为锂离子电池制作中的关键环节之一，具体卷绕张力控制直接对锂离子电池的成品率及控制性能造成影响[2]。
由此本次研究通过实现对方型锂电池卷绕机张力控制系统的优化设计展开分析。
1、卷绕机硬件平台构件卷绕机的自身硬件结构，主要包括了人机界面、控制方型卷针、2个隔膜放卷电机、若干机械动作汽缸控制、两路张力传感器模拟量以及线速度脉冲读取[3]。
借助DSP+CPLD控制平台，DSP的核心控制器选择T1的TMS320F2812芯片，硬件平台构件（如图1所示）。
在DSP及CPLD之间可以实现数据、地质总线的扩展，控制机械类汽缸的动作IO信号，主要由DSP所提供，借助COPD完成扩展。
DSP经由ECAP实现对编码器具体脉冲数量的读取，后将出料带的线速度加以计算。
2、张力控制系统结构张力控制系统主要的结构组件，包括了收卷机构、放卷机构、张力检测机构、线速度检测机构所共同组成。
由放卷机构引出锂电池的原材料后，锂电池的原材料被卷绕头机构收卷为电芯。
锂电池隔膜放卷纠偏机构原理
锂电池隔膜放卷纠偏机构是一种应用在锂电池生产过程中的设备，用于确保隔膜材料在卷绕过程中的位置准确，防止其偏移。
这种机构通常包含感应系统和纠偏系统两大部分。
下面是它的工作原理：
1. 感应系统
感应系统的主要作用是检测隔膜材料的边缘位置或线路位置，确保其在卷绕过程中保持在预定的路径上。
感应系统通常采用光电传感器、超声传感器或其他类型的传感器来实现这一功能。
●光电传感器：通过发射和接收光线，检测隔膜材料
的边缘位置。
当隔膜材料偏移时，光线的接收情况
会发生变化，从而触发纠偏系统的动作。
●超声传感器：发射超声波，并通过接收反射回来的
超声波来判断隔膜材料的位置。
2. 纠偏系统
纠偏系统的作用是在感应系统检测到隔膜材料位置偏移时，通过机械调整或其他方式，使其回到正确位置。
●机械调整：当感应系统检测到位置偏移时，纠偏系
统通过马达、气缸或其他执行器，调整隔膜材料的
张力或位置，使其回到预定路径。
辊筒调整：使用可倾斜或移动的辊筒，当隔膜偏离中心线时，通过调整辊筒的位置或角度，引导隔膜
回到正确位置。
整个纠偏过程是连续且自动进行的，确保了隔膜材料在卷绕过程中的精确对位，提高了锂电池的生产效率和产品质量。
通过这种方式，可以减少材料的浪费，提高生产线的自动化水平，减轻工人的劳动强度。
锂电池卷绕机工作原理
锂电池卷绕机是一种用于生产锂电池的关键设备，它的工作原理对于锂电池的生产质量和效率有着重要的影响。
下面我们将详细介绍锂电池卷绕机的工作原理。
首先，锂电池卷绕机的工作原理可以分为以下几个步骤，正极和负极的制备、电解液的注入、卷绕和封装。
其中，卷绕是锂电池卷绕机的关键工作环节。
在卷绕过程中，首先需要将正极和负极的箔片分别通过卷绕机进行卷绕，然后在卷绕过程中逐层加入隔膜和电解液，最后完成封装。
在整个卷绕过程中，卷绕机需要保持稳定的速度和张力，以确保电池卷绕的均匀性和紧密度。
其次，锂电池卷绕机的工作原理涉及到多种技术，包括自动控制技术、传感技术和精密机械加工技术。
其中，自动控制技术能够实现对卷绕机的速度、张力、厚度等参数进行精确控制，以确保卷绕的质量和稳定性。
传感技术则可以实时监测卷绕过程中的各项参数，及时调整卷绕机的工作状态。
精密机械加工技术则保证了卷绕机的各个部件的精度和耐用性。
最后，锂电池卷绕机的工作原理还涉及到电池的安全性和环保性。
在卷绕过程中，需要确保电池的正负极之间不会发生短路或其他安全隐患，同时，卷绕机需要能够有效地控制电解液的使用量，减少对环境的污染。
综上所述，锂电池卷绕机的工作原理涉及到多个方面的技术和工艺，需要高度的自动化和精密化。
只有在确保卷绕机稳定、高效、安全的工作状态下，才能生产出高质量的锂电池产品。
