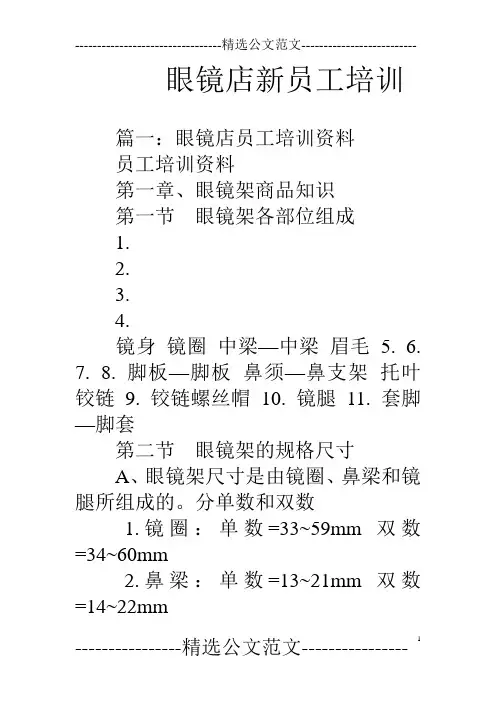

眼镜店员工培训文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]员工培训资料第一章、眼镜架商品知识第一节眼镜架各部位组成1.镜身2.镜圈3.中梁—中梁4.眉毛5.脚板—脚板6.鼻须—鼻支架7.托叶8.铰链9.铰链螺丝帽10.镜腿11.套脚—脚套第二节眼镜架的规格尺寸A、眼镜架尺寸是由镜圈、鼻梁和镜腿所组成的。
分单数和双数1.镜圈：单数=33~59mm 双数=34~60mm2.鼻梁：单数=13~21mm 双数=14~22mm3.镜腿：单数=125~155mm 双数=126~156mmB、眼镜价规格尺寸的表示方式1.方框法：ex`： 54 □ 14 - 140 * C:表示色号--大多镜架采用镜圈鼻梁腿长2. 基准法：ex`： 52 - 18 - 135镜圈鼻梁镜腿第三节镜架材料性能A、机械性能1.强度：材料在外力作用下抵抗变形和破坏的能力。
2.弹性：材料在外力作用下产生变形，当外力取消后对恢复原来的形状和大小的能力。
3.硬度：材料表面抵抗硬物压入能力。
4.塑性：材料在外力作用下产生永久变形而不破裂的特性。
5.韧性：材料在冲击载荷作用下而不破坏的能力——冲击韧性。
B、物理性能密度（比重）：用来衡量镜架的轻重（重量）：密度越小——镜架越轻。
C、化学性能6.耐腐蚀性：材料抵抗各种腐蚀性介质腐蚀破坏作用的能力。
7.抗氧化性：材料抵抗氧化作用能力。
D、工艺性能指材料是否容易被加工成型的特性。
铸造性、可锻性、焊接性、切削性、冲压性…第四节眼镜架材料眼镜架材料：1.金属材料 2.非金属材料 3.天然材料A、金属材料：用于镜架的金属材料有：铜合金、镍合金、钛合金和贵金属等。
合金是指金属是由多种元素成分组成。
其中以含量比率最高进行称谓。
Ex：铜合金、镍合金、钛合金.不锈钢合金等其最主要成分分别是铜、镍、钛。
1、铜合金：白铜（洋白、洋银）、黄铜（铜锌合金）青铜（铜锡合金）、铜镍锌锡合金。
（1）白铜（洋白）*成分：Ni 18~22% Zn 14~16% Cu 62~64% Fe、Pd etc<1%*比重：*特征：韧性、强度（抗拉、抗弯）、机械加工性能（切削、弯曲、成型、焊接、电镀）较好。
*缺点：耐腐蚀性差（Zn）比蒙耐尔差。
（2）黄铜（铜锌合金）：*成分：铜63~65%、锌35~37%*特征：呈黄色、易切削加工、多用于低档镜架、鼻托芯子。
*缺点：易变黄（3）青铜（铜锡合金）*成分：主要含铜、锡和少量锌、磷等。
*特征：弹性、耐腐蚀性、大气中抗腐蚀性好。
多用于弹簧、镜圈。
*缺点：加工困难，对酸性物质抗腐蚀性差、价格高。
（4）铜镍锌锡合金*成分：铜62%、镍23%、锌13%、锡2%*特征：弹性好、多用于鼻梁、镜圈。
2、镍合金：蒙耐尔合金（镍铜合金）、高镍合金（镍铬合金）、不锈钢（镍铬合金）（1）蒙耐尔合金*成分：Zn32% Ni65% Mn、 etc3%*比重：*特征：与白铜比镍含、有更好的强度、硬度。
用于镜圈、鼻梁、鼻支架等易变形的部位。
耐腐蚀性优于白铜。
*缺点：比白铜重、价格高（2）高镍合金:*成分：Ni84% % % Cu1%etc*比重：*特征：比蒙耐尔合金的强度、弹性、耐腐蚀性更好,有良好机械性,容易焊接大部分中低档镜架常使用的材料*缺点：对皮肤有过敏反应,使用一段时间后可能出现脱漆现象（3）不锈钢*成分：Fe（铁）74% Ni 8% Cr（铬）18%*特征：最大优点硬度高,耐腐蚀性强、不生锈、弹性极好。
*缺点：电镀附着力差、焊接困难,强度大不易调整。
(4) 记忆合金:*成分: (钛) 45% (镍) 55%*特征: 又称NT合金,是混合了钛和镍后,经高温融合后形成,有比一般合金重量轻和超弹性的优点*缺点: 由于NT合金很难焊接,所以镜架只有部分使用记忆合金(5) 镁铝合金:*特征: 重量比钛还要轻,色彩丰富,但材料熔点低,无法焊接且材质较软影响镜架寿命3、钛合金：纯钛、β钛（1）纯钛*成分：Ti99% % 氧O % （氢）H （氮）N （碳）C %*比重：*特征：银白色惰性金属,常用于飞机外壳材料,硬度高抗冲击力强;耐高温,耐腐蚀性极强，对皮肤无害。
同体积下比普通合金轻30%--40%*缺点：制造难度大，废品率高,不易焊接.（2）β钛*成分：Ti >72% （钒）V22% （铝）A14% Fe1% H、O、N、C etc<%*比重：钛加钒,铝继续经高温加热后形成。
*特征：具有纯钛所有的特点，比纯钛的弹性、强度更高,并且比钛更轻,可塑性强,造型美观（3）钛材镜架的表示*Ti-P、100% Titan. PURETITANIUM 纯钛镜架NOi*Ti-C、Titan-C 钛合金镜架*F-Ti-P、 Front-Titan-P 镜身、镜圈为纯钛组合镜架*T-Ti-p、Temple-Titan-p 腿镜为纯钛组合镜架*F-Ti-C、Front-Titan-C 镜身、镜圈为钛合金组合镜架*T-Ti-C、Temple-Titan-C 镜腿为钛合金组合镜架4、金-合金（1）纯金*成分：24k*比重：*特性：呈黄色，在大气中不被腐蚀、氧化。
*缺点：金比银柔软，有很好的碾展性，故一般不用纯金做镜架材料。
（2）金-合金*成分：24k+银或铜 etc。
*特征：镜架材料多采用18k(75%)、14k%)、12k(50%)金的合金。
* ex：总重量40克的18k金架，其纯金量= 40×18/24=30克*缺点：价格高。
（3）白金*成分：24k %、Ni 17%、Zn %、Cu 16% etc.*特征：金合金的一种，镜架材料多采用14k的白金。
*缺点：价格高。
（4）包金镜架*特征：在基体金属外包一层K金,厚约10—50μm使其具有金的特性,而且价格比较低。
包金镜架的基体材料一般使用白铜、黄铜、镍和金合金等。
常用的包金架主要有18k、14k、12k、10k。
*表示方法：1、GF：金含量重量比在1/20以上。
ex：1/1012k GF2、RGF：金含量重量比在1/20以下。
ex：1/10 10k RGF3、厚度：ex：40/1000 18k GF 即包金的厚度=40/1000mm=40μmB、非金属材料主要采用合成树脂，大致可分为热塑性和热固性树脂两大类。
1、醋酸纤维------热塑性：加热或放入溶剂里，可软化自由改变形状并能固定。
2、丙酸纤维------热塑性。
3、环氧树脂------热固性：加热后渐渐变硬。
4、碳素纤维------热塑性。
5、尼龙------------热塑性。
6、非金属材料简介(1) 醋酸纤维: 醋酸纤维镜架分两种：一是用醋酸纤维板材铣切加工的眼镜，称为板材架；一种是醋酸纤维颗粒用注塑机挤压成型的，称为注塑架板材架:以棉花,木材化学处理成粉末溶解于醋酸中，加入塑化剂和一定的染料，经过滤程序后，在高温高压状态下制成大块板状，最后干燥处理除去游离丙酮，并切割成适当大小之条状或切片，故通称为板材.特点是不易燃烧, 几乎不受紫外线的照射而变色, 硬度较大光泽度好，耐用；不易烘烤加工，温度应在115-130度，过高会发泡, 款式比较美观，配戴后不易变形.目前，意大利产板材较着名.注塑架：醋酸纤维颗粒用注塑机挤压成型的，称为注塑架。
节省原材料，可大量生产，所以成本较低，价格较板材便宜。
但牢固度不及板材架，目前流行的塑胶架大多是这类材料。
(2) 丙酸纤维素脂：简称CP料，具有适当的弹性、韧性；可溶于溶剂中形成，故该材料应避免接触丙酮、香蕉水等有机溶剂；CP料在大气中不易氧化、分解、老化、不易燃烧，其塑性、流动性较好，故加工及着色方法多样，可以作出丰富多变的色彩。
基于CP料的稳定性。
(3) 尼龙（耐纶）：它具有高度的可塑还原性，强度大，不破裂，自身还具有润滑性,一般采用注射模造法.但是具有洗水性,尺寸稳定性差且不易调整.(4) 环氧树脂: 热固性材料,加热后又有极好的复原性,所以一些高档名牌镜架采用该材料(GUCCI DIOR)特点是比一般板材轻20%--30%,易着色,加热温度100—120度,表面硬度极高,能保持良好的光泽度,强度高所以不需要金属芯.缺点收缩性差,镜片尺寸要求高,冷却状态下易折断7、非金属材料镜架的分类和特点（1）分类：注塑架和板材架两种。
（2）优点：比金属镜架重量轻，不腐蚀皮肤，结实耐用，花色品种多，价格低，适合青少年及老年配戴。
（3）缺点：长年使用易老化或变黄。
高度远视或双光、渐近多焦点配戴者，应注意角膜顶点间距离和前倾角的可调性。
C、天然材料主要有特殊木材、动物牛角和玳瑁材料等。
玳瑁：这是一种叫做玳瑁的海龟的甲，产于西印度群岛.用它制作的镜架属高档品。
这种材料有独特的光泽，色泽优美,对皮肤无刺激,且经久耐用具有保存价值.易于加工、修理，一经受热，则成可塑性，但冷时极脆，易变形。
玳瑁甲的品质以颜色而论，有琥珀、金黄、亚黄、灰暗、中斑、中红、深斑和乌云八种。
由于玳瑁是禁止捕捉的动物产量不多，所以玳瑁甲制作的镜架价格昂贵。
第五节金属镜架表面处理电镀：利用电解的方法使金属或合金沉积在工件表面，以形成均匀、致密、结合力良好的金属层的过程叫电镀。
即在眼镜架表面镀上一层极薄的金属膜层，以此延长镜架寿命并起装饰作用，使之耐腐蚀，镜架电镀分为底层电镀和表面电镀。
1、电镀方法分为两类：一类是电解炉——电脉涂装（普通电镀）（钯+镍+水金+胶）它是通过电化学的原理将某种金属镀在底材上的表面处理方法，比如镀金、镀钛、镀黑铬等等。
这种方法比包金方便，损耗少，易于多样化设计，而且随着技术的进步，从外表看镀金架与包金架已经没有什么差别；另一类是真空负离子电镀（IP电镀）（钯+金）它是在真空环境下，利用强电流高电压把所要镀的颜色击成雾状的游离子状态，利用分子吸引原子的原理，使其牢牢的吸附在眼镜架上，密度更加均匀、色泽好不易掉色，（真正的IP）一般可以保证3年以上。
（但能做IP电镀的颜色目前只有枪色和银色，金色）。
2、着色：又称喷涂着色，它是通过喷涂对镜架的底材表面进行处理的方法。
比如环氧树脂粉沫喷涂、塑料喷涂着色等等。
这种方法既可以得到丰富的色泽，还可进行多层着色处理。
镜架电镀的厚度一般为υ为单位，普通镜架电镀为~υ左右，高级镜架电镀厚度在υ以上，如镜架会在镜腿上标明υ、υ，此类镜架耐用度极高。
电镀材料：（1）铬：灰白色，抗腐蚀性好。
（2）钛：银灰色，抗腐蚀性优异。
（3）铑：白色金属附着性很好。
（4）金：耐腐蚀性，耐酸性，耐热性好，不易褪色。
第六节眼镜架的选择A、选择镜架的原则1、镜架鼻侧之形状应与配戴者鼻子的轮廓相吻合。
2、配戴者的眉毛不应低于镜架的上缘。
B、选择镜架的四大要素1、瞳距、角膜间距、前倾角。
2、鼻梁宽度与鼻型相吻合。
