实验一光电导衰退测量少数载流子的寿命
一、实验目的
1.理解非平衡载流子的注入和复合过程；
2.了解非平衡载流子寿命的测量方法；
3.学会光电导衰退测量少子寿命的实验方法。
二、实验原理
半导体中少数载流子的寿命对双极型器件的电流增益、正向压降和开关速度等起着决定性作用。半导体太阳能电池的换能效率、半导体探测器的探测率和发光二极管的发光效率也和载流子的寿命有关。因此，半导体中少数载流子寿命的测量一直受到广泛的重视。
处于热平衡状态的半导体，在一定的温度下，载流子浓度是一定的，但这种热平衡状态是相对的，有条件的。如果对半导体施加外界作用，破坏了热平衡的条件，这就迫使它处于与热平衡状态相偏离的状态，称为非平衡状态。处于非平衡状态的半导体，其载流子浓度也不再是 n0 和 p0，可以比它们多出一部分。比平衡状态多出来的这部分载流子称为非平衡载流子，有时也称为过剩载流子。要破坏半导体的平衡态，对它施加的外部作用可以是光，也可以是电或是其它的能量传递方式。常用到的方式是电注入，最典型的例子就是 PN 结。用光照使得半导体内部产生非平衡载流子的方法，称为非平衡载流子的光注入，光注入时，非平衡载流子浓度Δn=Δp。
当外部的光注入撤除以后，注入的非平衡载流子并不能一直存在下去，它们要逐渐消失，也是原来激发到导带的电子又回到价带，电了和空穴又成对的消失了。最后，载流子浓度恢复到平衡时的值，半导体又回到平衡态，过剩载流子逐渐消失，这一过程称为非平衡载流子的复合。实验表明，光照停止后，Δp 随时间按指数规律减少。这说明非平衡载流子不是立刻全部消失，而是有一个过程，即它们在导带和价带中有一定的生存时间，有的长些，有的短些。非平衡载流子的平均生存时间称为非平衡载流子的寿命，用t 表示。由于相对于非平衡多数载流子，非平衡少数载流子的影响处于主导的、决定的地位，因而非平衡载流子的寿命通常称为少数载流子寿命。显然 1/t 就表示单位时间内非平衡载流子的复合概率。通常把单位时间单位体积内净复合消失的电子-空穴对数称为非平衡载流子的复合率。很明显，Δp/t 就代表复合率。
以光子能量略大于半导体禁带宽度的光照射样品，在样品中激发产生非平衡电子和空穴。若样品中没有明显的陷阱效应，那么非平衡电子和空穴浓度相等，他们的寿命也就相同。如果所采用的光在半导体中的吸收系数比较小，而且非平衡载流子在样品表面复合掉的部分可以忽略，那么光激发的非平衡载流子在样品内可以看成是均匀分布。假定一束光在一块n型半导体内部均匀的产生非平衡载流子Δn和Δp。在t=0时刻，光照突然停止，Δp 随时间而变化，单位时间内非平衡载流子浓度的减少应为-dΔp(t)/dt，它由复合引起，因此应当等于非平衡载流子的复合率，即
在非平衡少数载流子浓度Δp 比平衡载流子浓度n0 小得多，即小注入时，t是一恒量，与Δp(t)无关，设t=0时，Δp(0)=(Δp)0，则（1）式的解为

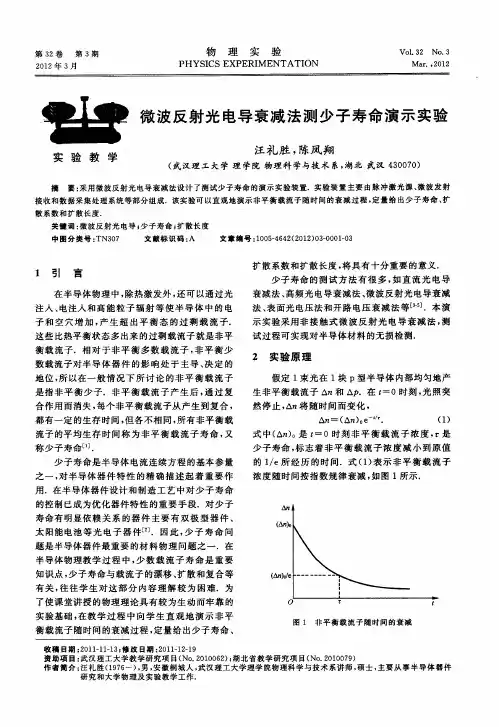

上式就是非平衡载流子浓度随时间按指数衰减的规律。利用（2）式可以求出非平衡载流子平均生存时间t 就是寿命t ，即
若取t=t ，由（2）式知，Dp(t ) = (Dp)0 /e ，所以寿命也等于非平衡载流了浓度衰减到原值的1/e所经历的时间。
如果入射光的能量 hν>Eg ，这样的光被半导体吸收之后，就会产生过剩载流子，引起载流子浓度的变化。因而电导率也就随之该变。对一块n 型半导体来说，在无光照的情况下，即处于平衡状态。其电导率
，这时的电导率称为“暗电导率”。当有光照时，载流子的数目增加了，电导率也随之增加，增加量为：
电导率的这个增加量称为“光电导率”。
光照停止后，过剩载流子不再产生，只有复合。由于过剩载流子逐渐减少，则光电导也就不断下降。这样，通过对光电导随时间变化的测量，就可以得到过剩载流子随时间变化的情况，也就可以求出寿命。光电导衰退法测量过剩载流子寿命，就是根据这个原理进行的。

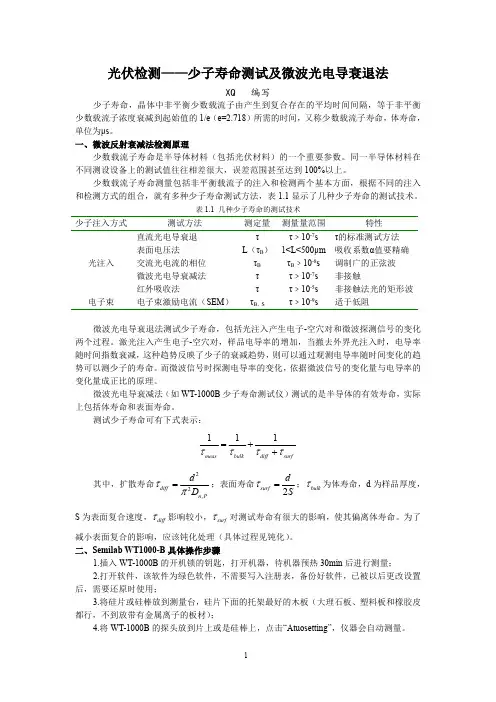

测量少数载流子寿命的方法很多，分别属于瞬态法和和稳态法两大类。
瞬态法是由测量半导体样品从非平衡态向平衡态过渡过程的快慢来确定载流寿命。例如：对均匀半导体材料有光电导衰退法，双脉冲法，相移法；对P-N 结二极管有反向恢复时间法，开路电压衰退法。稳态法是由测量半导体处在稳定的非平衡时的某些物理量来求得载流子的寿命。例如：扩散长度法，稳态光电导法，光磁效应法，表面光电压法等。近年来，许多文章介绍扫描电镜测量半导体的少数载流子扩散长度。在硅单晶的检验和器件工艺监测中应用最广泛的是光电导衰退法和表面光电压法，这两种测试方法已经被列入美国材料测试学会(ASTM)的标准方法。
光电导衰退法有直流光电导衰退法、高频光电导衰退法和微波光电导衰退法。其差别主要在于用直流、高频电流还是微波来提供检测样品中非平衡载流子的衰退过程的手段。直流法是标准方法，高频法在硅单晶质量检验中使用十分方便，而微波法则可以用于器件工艺线上测试晶片的工艺质量。三、实验仪器

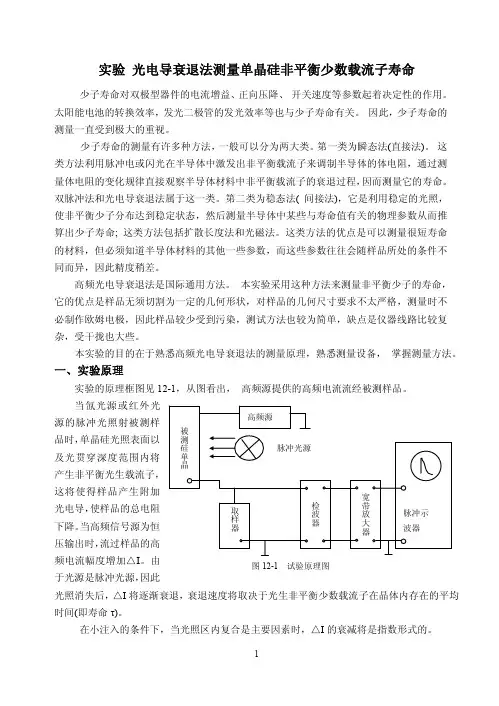

LT-2 型单晶寿命测试仪：采用高频光电导衰退法的原理设计，用于测量硅
单晶及锗单晶的非平衡少数载流子寿命。由稳压电源、高频源、检波
放大器、脉冲光源及样品电极共五部分组成，采用印刷电路和高频接
插件连接。
四、实验步骤
（1）接上电源线以及用高频连接线将CZ 与示波器Y 输入端接通，开启主机及示波器，预热15分钟。在没放样品的情况下，可调节W2使检波电压为零。
（2）在电极上涂抹一点自来水（注意:涂水不可过多，以免水流入光照孔），然后将清洁处理后的样品置于电极上面，此时检波电压表将会显示检波电压。如样品很轻，可在单晶上端压上重物，以改善接触。
（3）按下K 接通红外发光管工作电源，旋转W1，适当调高电压。
（4）调整示波器电平及释抑时间内同步，Y 轴衰减X 轴扫描速度及曲线的上下左右位置，使仪器输出的指数衰减光电导信号波形稳定下来，并与屏幕的标准指数曲线尽量吻合。通常光电导衰减曲线的起始部分不是指数，而衰退到50%以后基本进入单一指数。在光电导衰退曲线的指数部分取点，使ΔV2=1/2ΔV1。根据扫描速度刻盘
或时标打点计数，读出t2-t1，就可以得到样品的有效寿命：
（5）关机时，要先把开关K 按起
五、实验数据记录与处理
六、思考题
1.如何确定光注入是否处于小注入情况？为何实验中要采用小注入注入？
答：一般控制在“注入比”≤1%，近似按下式计算注入比：
上式中，ΔV 为示波器上测出的讯号电压值；k 是前置放大器的放大倍数；
V 是检波器后面的电压表指示值。
少数载流子寿命一般是随注入比增大而增大，尤其是高阻样品。
2.实验得到的载流子寿命是否包含了表面复合的影响？应该如何得到少数载
流子的体寿命？
答：是，利用公式
七、总结
1.在调节示波器的时候，要尽量把图像调成标准的指数曲线。
2.取点的时候注意不要读数错误，尽量取特殊点。
3.在电极上涂抹一点自来水，改善接触。
表面复合对少子寿命测量影响的定量分析 我们测量硅单晶、铸造多晶以及单晶硅片、多晶硅片的少子寿命，都希望得到与真实体寿命b τ相接近的测量值（表观寿命），而不是一个受表面影响很大的表面复合寿命s τ。因为在寿命测量中只有b τ才能真正反映半导体材料的内在质量，而表面复合寿命只能反映样品的表面状态，是随表面状态变化而变化的变数。 通过仪器测量出的寿命值我们一般称为表观寿命，它与样品体寿命及表面复合寿命有如下关系，公式（1）由SEMI MF28-0707给出的计算公式τ0 =S F R τ--11（τ0或b τ表示体寿命）推演出来： S b F τττ111+= （1） 即仪器测量值F τ，它实际上是少子体寿命b τ和表面复合寿命s τ的并联值。 光注入到硅片表面的光生少子向体内扩散，一方面被体内的复合中心（如铁原子）复合，另一方面扩散到非光照面，被该表面的复合中心复合。 光生少子在体内平均存在的时间由体复合中心的多少而决定，这个时间就称为体寿命。如果表面很完美，则表面复合寿命趋于无穷大，那么表观寿命即等于体寿命。 但实际上的表面复合寿命与样品的厚度及表面复合速度有关。 由MF1535-0707中给出s l D l sp diff s 222+=+=πτττ （2）可知，其中： diff τ=D l 22 π——少子从光照区扩散到表面所需的时间 sp τ= 2l s ——少子扩散到表面后，被表面（复合中心、缺陷能级）复合所需要的时间 l ——样品厚度 D ——少子扩散系数，电子扩散系数Dn=33.5cm 2/s ，空穴扩散系数Dp=12.4 cm 2/s
S ——表面复合速度，单位cm/s 硅晶体的表面复合速度随着表面状况在很大范围内变化。如表1所示： 表1 据文献记载，硅抛光面在HF 酸中剥离氧化层后复合速度可低至0.25cm/s ，仔细制备的干氧热氧化表面复合速度可低至1.5-2.5cm/s ，但是要达到这样的表面状态往往不容易，也不稳定，除非表面被钝化液或氧化膜保护。一般良好的抛光面表面复合速度都会达到 104 cm/s ，最容易得到而且比较稳定的是研磨面，因为它的表面复合速度已达到饱和，就像饱和浓度的盐水那样，再加多少盐进去浓度依然不变。 现在很多光伏企业为了方便用切割片直接测量寿命，即切割后的硅片不经清洗、抛光、钝化等减少和稳定表面复合的工艺处理，直接放进寿命测试仪中测量，俗称裸测，这种测量简单、方便、易操作。 为了定量分析表面复合对测量值F τ的影响，我们以最常用厚度为180μm 的P 型硅片为例进行定量分析。因为切割面实质上也是一种研磨面，是金属丝带动浆料研磨的结果，一般切割、研磨面的表面复合速度为S=107cm/s ，但线切割的磨料较细，我们将其表面复合的影响估计的最轻，也应该是S ≥105cm/s 。因为良好的抛光面S ≈104cm/s,我们按照2007版的国际标准MF1535-0707、MF28-0707提供的公式：b τ= S F R τ--1 1 ，其中Rs 是表面复合速率，表面复合寿命S s R 1=τ， 由以上公式即可推演出常用公式：S b F τττ111+= 表面复合寿命s l D l sp diff s 222+=+=πτττ 我们以以下的计算结果来说明，当切割面的表面复合速度为S=105cm/s 时， l =180μm 厚的硅片当它的体寿命由0.1μS 上升到50μS （或更低、更高）时， 我们测出的表观寿命受表面影响的程度，以及真实体寿命b τ与实测值F τ相差多
载流子寿命 半导体中的非平衡载流子寿命是半导体的一个基本特性参数，它的长短将直接影响到依靠少数载流子来工作的半导体器件的性能，这种器件有双极型器件和p-n结光电子器件等。但是，对于在结构上包含有p-n结的单极型器件（例如MOSFET）也会受到载流子寿命的影响。 非平衡载流子寿命主要是指非平衡少数载流子的寿命。影响少子寿命的主要因素是半导体能带结构和非平衡载流子的复合机理；对于Si、Ge、GaP等间接禁带半导体，一般决定寿命的主要因素是半导体中的杂质和缺陷。 对于少子寿命有明显依赖关系的电子器件特性，主要有双极型器件的开关特性、导通特性和阻断特性；对于光电池、光电探测器等之类光电子器件，与少子寿命直接有关的特性主要有光生电流、光生电动势等。 （1）少子寿命对半导体器件性能的影响： ①双极型器件的开关特性与少子寿命的关系： 双极型器件的开关特性在本质上可归结为p-n结的开关性能。 p-n结的开关时间主要是关断时间，而关断时间基本上就是导通时注入到扩散区中的少子电荷消失的过程时间（包括有存储时间和下降时间两个过程）。少子寿命越短，开关速度就越快。因此，为了提高器件的开关速度，就应该减短少子寿命。 ②器件的阻断特性与少子寿命的关系： 半导体器件在截止状态时的特性——阻断特性，实际上也就是p-n结在反向电压下反向漏电流大小的一种反映。因此，这里器件的阻断特性不单指双极型器件，而且也包括场效应器件在内。 p-n结的反向漏电流含有两个分量：一是两边扩散区的少子扩散电流，二是势垒区中复合中心的产生电流；这些电流都与少子寿命有关，载流子寿命越长，反向漏电流就越小，则器件的阻断特性也就越好。当载流子寿命减短到一定程度时，反向电流即大幅度地上升，就会产生反向电流不饱和的“软”的阻断特性。 一般，硅p-n结的反向漏电流主要是势垒区复合中心的产生电流，因此载流子的产生寿命将严重地影响到器件的阻断特性。所以注意工艺控制，减小杂质和缺陷的不良影响，对于提高器件的阻断特性至关重要。 总之，为了获得良好的器件阻断特性，要求器件应该具有较长的少数载流子寿命。为此，
目录 目录 ------------------------------------------------------------------------------------------- 1 1前言----------------------------------------------------------------------------------------- 2 2 有机光电材料 ------------------------------------------------------------------------------ 2 2.1光电材料的分类 --------------------------------------------------------------------- 2 2.2有机光电材料的应用 ---------------------------------------------------------------- 3 2.2.1有机太阳能电池材料--------------------------------------------------------- 3 2.2.2有机电致发光二极管和发光电化学池 --------------------------------------- 4 2.2.3有机生物化学传感器--------------------------------------------------------- 4 2.2.4有机光泵浦激光器 ----------------------------------------------------------- 4 2.2.5有机非线性光学材料--------------------------------------------------------- 5 2.2.6光折变聚合物材料与聚合物信息存储材料 ---------------------------------- 5 2.2.7聚合物光纤------------------------------------------------------------------- 6 2.2.8光敏高分子材料与有机激光敏化体系 --------------------------------------- 6 2.2.9 有机光电导材料 ------------------------------------------------------------- 6 2.2.10 能量转换材料 -------------------------------------------------------------- 7 2.2.11 染料激光器----------------------------------------------------------------- 7 2.2.12 纳米光电材料 -------------------------------------------------------------- 7 3 光电转化性能原理 ------------------------------------------------------------------------- 7 4 光电材料制备方法 ------------------------------------------------------------------------- 8 4.1 激光加热蒸发法 ------------------------------------------------------------------- 8 4.2 溶胶-凝胶法 ---------------------------------------------------------------------- 8 4.3 等离子体化学气相沉积技术（PVCD）------------------------------------------ 9 4.4 激光气相合成法 ------------------------------------------------------------------ 9 5 光电材料的发展前景---------------------------------------------------------------------- 10
实验1:W i n d o w2003S N M P服务配置 1.掌握简单网络管理协议的操作知识 （SNMP网络管理模型，抽象语法表示（ASN.1），管理信息结构（SMI），常用的管理信息（MIB）。SNMP协议数据格式与工作模式，网络管理系统） 2.收集在网络上实现SNMP所必需信息 （1）一个典型的网络管理系统包括四个要素：管理员、管理代理、管理信息数据库、代理服务设备。一般说来，前三个要素是必需的，第四个只是可选项。 （2）网络管理软件的重要功能之一，就是协助网络管理员完成管理整个网络的工作。网络管理软件要求管理代理定期收集重要的设备信息，收集到的信息将用于确定独立的网络设备、部分网络、或整个网络运行的状态是否正常。管理员应该定期查询管理代理收集到的有关主机运转状态、配置及性能等的信息。? 网络管理代理是驻留在网络设备中的软件模块，这里的设备可以是UNIX工作站、网络打印机，也可以是其它的网络设备。管理代理软件可以获得本地设备的运转状态、设备特性、系统配置等相关信息。管理代理软件就象是每个被管理设备的信息经纪人，它们完成网络管理员布置的采集信息的任务。管理代理软件所起的作用是，充当管理系统与管理代理软件驻留设备之间的中介，通过控制设备的管理信息数据库（MIB）中的信息来管理该设备。管理代理软件可以把网络管理员发出的命令按照标准的网络格式进行转化，收集所需的信息，之后返回正确的响应。在某些情况下，管理员也可以通过设置某个MIB对象来命令系统进行某种操作。 路由器、交换器、集线器等许多网络设备的管理代理软件一般是由原网络设备制造商提供的，它可以作为底层系统的一部分、也可以作为可选的升级模块。设备厂商决定他们的管 理代理软件可以控制哪些MIB对象，哪些对象可以反映管理代理软件开发者感兴趣的问题。 （3）管理信息数据库（MIB）定义了一种数据对象，它可以被网络管理系统控制。MIB是一个信息存储库，这里包括了数千个数据对象，网络管理员可以通过直接控制这些数据对象去控制、配置或监控网络设备。网络管理系统可以通过网络管理代理软件来控制MIB数据对象。不管到底有多少个MIB

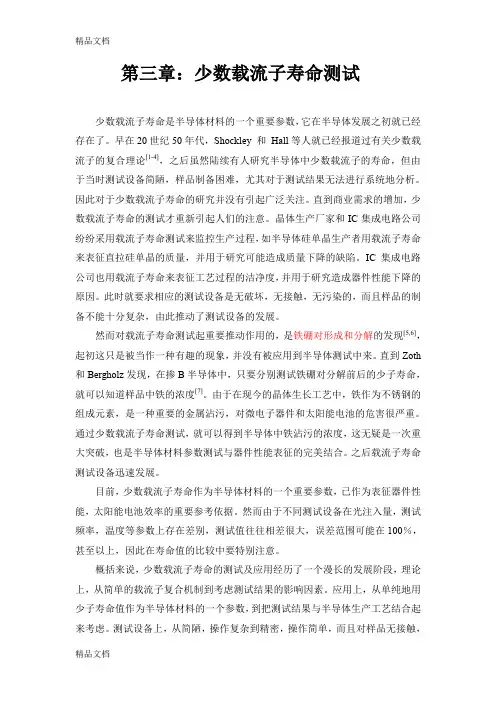

第三章：少数载流子寿命测试 少数载流子寿命是半导体材料的一个重要参数，它在半导体发展之初就已经存在了。早在20世纪50年代，Shockley 和Hall等人就已经报道过有关少数载流子的复合理论[1-4]，之后虽然陆续有人研究半导体中少数载流子的寿命，但由于当时测试设备简陋，样品制备困难，尤其对于测试结果无法进行系统地分析。因此对于少数载流子寿命的研究并没有引起广泛关注。直到商业需求的增加，少数载流子寿命的测试才重新引起人们的注意。晶体生产厂家和IC集成电路公司纷纷采用载流子寿命测试来监控生产过程，如半导体硅单晶生产者用载流子寿命来表征直拉硅单晶的质量，并用于研究可能造成质量下降的缺陷。IC集成电路公司也用载流子寿命来表征工艺过程的洁净度，并用于研究造成器件性能下降的原因。此时就要求相应的测试设备是无破坏，无接触，无污染的，而且样品的制备不能十分复杂，由此推动了测试设备的发展。 然而对载流子寿命测试起重要推动作用的，是铁硼对形成和分解的发现[5,6]，起初这只是被当作一种有趣的现象，并没有被应用到半导体测试中来。直到Zoth 和Bergholz发现，在掺B半导体中，只要分别测试铁硼对分解前后的少子寿命，就可以知道样品中铁的浓度[7]。由于在现今的晶体生长工艺中，铁作为不锈钢的组成元素，是一种重要的金属沾污，对微电子器件和太阳能电池的危害很严重。通过少数载流子寿命测试，就可以得到半导体中铁沾污的浓度，这无疑是一次重大突破，也是半导体材料参数测试与器件性能表征的完美结合。之后载流子寿命测试设备迅速发展。 目前，少数载流子寿命作为半导体材料的一个重要参数，已作为表征器件性能，太阳能电池效率的重要参考依据。然而由于不同测试设备在光注入量，测试频率，温度等参数上存在差别，测试值往往相差很大，误差范围可能在100％，甚至以上，因此在寿命值的比较中要特别注意。 概括来说，少数载流子寿命的测试及应用经历了一个漫长的发展阶段，理论上，从简单的载流子复合机制到考虑测试结果的影响因素。应用上，从单纯地用少子寿命值作为半导体材料的一个参数，到把测试结果与半导体生产工艺结合起来考虑。测试设备上，从简陋，操作复杂到精密，操作简单，而且对样品无接触，
