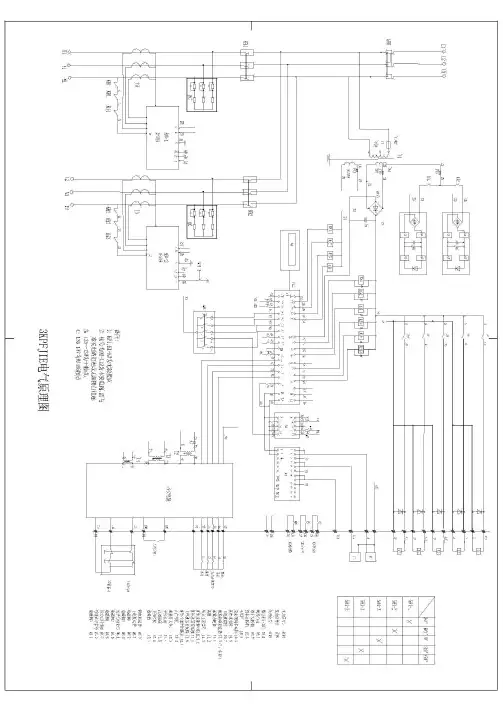

目 录产品概述1 安装手册1.1 设备安装及连接 (1)1.2 现场调试 (2)2 使用手册2.1 工作原理 (7)2.2 主要技术参数 (8)2.3 操作规程 (8)3 维护手册3.1 维护和维修 (10)3.2 注意事项 (11)4 附图电控系统原理图产 品 概 述带式输送机自控液压拉紧装置是根据我国带式输送机的特点，吸取世界工业发达国家的先进技术，考虑带式输送机在工作时所需拉紧力不同，经合理的张力模型分析研究而设计的。
本拉紧装置的特点是：（1）改善带式输送机工作时输送带的动态受力效果，特别是输送带受到突变载荷时效果尤其明显。
（2）响应快。
带式输送机起动时，输送带松边会突然松弛伸长，引起“打带”、冲击等现象。
此时，拉紧装置能迅速收缩油缸，及时吸收输送带的伸长，从而大大缓和了输送带的载荷冲击，使起动过程平稳，避免发生撕、断带事故。
（3）具有断带时自动提供断带信号的保护功能。
（4）结构紧凑，占地面积小，便于安装使用。
（5）可与集控系统连接，实现整个系统的集中控制。
带式输送机自控液压拉紧装置于1992年通过原煤炭部级鉴定，现已形成系列，并已全面推广应用。
1994年获原煤炭部科技进步三等奖，1996年被原煤炭部列为重点推广项目，1999年获教育部（原国家教委）科技进步三等奖。
ZYL500J型自控液压拉紧装置适用于长距离带式输送机的张紧，主要由拉紧油缸、液压泵站、蓄能站、电气控制开关、张紧绞车和拉紧附件等五大部分组成。
其中液压泵站、蓄能站和电气控制开关不需要做地基，仅要求安放地点不落物料和水即可。
第 1 页1.1 设备安装及连接本设备初次安装调试前，用户应做好以下工作：①应准备好所需地脚螺栓、螺母以及钢丝绳、绳卡等；②准备好设备运行所需液压油（按照表1.1）。
（1）机械安装：包括油缸支座及油缸、固定绳座、 张紧绞车等，注意：油缸支座、张紧绞车与固定绳座应能承受相应的拉力；拉紧钢丝绳的缠绕及固定，应在油缸往复动作数次后进行，以便于排出油缸内部的气体。
布置形式应按照安装布置图布置。
（2）电气连接：液压泵站与电控箱之间的动力回路、控制回路以及检测回路的接线，拉紧装置控制开关和集控中心之间的信息交换采用开关量信号来实现，它们之间的信号回路和供电回路接线，请参考图1.1电气外围信号接线图中的相关部分；实际使用所有电缆的线径不得小于图1.1中所标注的线径。
（3）液压连接：连接液压部件之间的高压胶管共有六根，连接关系如图1.2所示，第 2 页液压泵站与油缸、蓄能站连接时用三根（胶管接头为K型接头一长（Φ13）一长一短（Φ19）），其中一根长胶管（Φ13）一端与泵站上标有“与蓄能站连接”的接口相连，另一端连接蓄能器；一根短胶管（Φ19）的两头分别与蓄能器上的接头座和油缸上通往有杆腔的接头座连接；第三根胶管的一端与泵站上标有“与油缸后腔连接”的接口相连，胶管另一端与油缸上通向无杆腔的接头座连接。
各胶管插入接头座时，必须装入U形卡，以防出现高压油伤人事故；液压泵站与绞车连接时用三根（胶管接头为A型接头一长（Φ13）二长（Φ22）），一根长胶管（Φ13）一端与泵站上标有“马达泄油口”接口相连，另一端与绞车上马达泄油口相连；两根长胶管（Φ22）其中一根胶管一端与泵站上标有“绞车正转”的接口相连，另一端与绞车上平衡阀接口相连；剩余一根胶管一端与泵站上标有“马达反转”的接口相连，另一端与绞车上马达接口相连。
（4）其它①泵站液压油的加注：用户应采用表1.1所推荐的液压油，并保证油液的清洁度；第 3 页加注至油箱上部油位计2/3以上高度。
②用户应严格按照电气外围接线图和相关的技术要求进行接线。
③绞车减速器加注至规定的位置表1.1 液压拉紧装置推荐用液压油环境温度（℃） 液 压 油 种 类 及 牌 号-5～40 普通液压油或抗磨液压油，N46、N68—25～40 低凝液压油，40—Ⅰ—40～40 航空液压油，YH—10、YH—12测力传感装置油缸须采用高粘度液压油或油脂1.2 现场调试（1）调试前系统检查在进行电控箱上电和拉紧装置调试前，应确保下述项目内容满足要求：◆泵站油箱油量是否充足，否则应补充到位；高压胶管连接是否正确、牢靠，每个接头处的“U”形卡是否都已安装；◆电气外围信号接线（包括泵站接线盒、集控中心和电控箱三部分的信号线及动力电缆）是否连接完毕，并且进行过校线工作。
（2）系统上电图1.2 电控箱图合上侧面隔离换向开关GHK手把，见图1.2，如果电控箱的显示屏未亮及电控箱内第 4 页有异味或者产生冒烟现象，应立即切断电源，检查箱内及外围接线；如果电控箱的显示屏亮且无其它异常现象发生，方可进入下一步调试。
（3）电机旋向判定将转换开关SA3打到“卷带”位置，箱内拨码开关SA1打到“近控”位置，按下启动按钮SB2，待电机运行后，立即按下SB3“停止”“综保复位”按钮，观察主、副驱动电机的旋转方向是否正确。
如果和标示方向不同，则需交换相序使之正确。
（4）手动动作调试箱内拨码开关SA1打到“近控”位置，然后进行下面的手动操作：SA3选择旋钮打到“油泵转”位置时，按下SB2 “启动”按钮，油泵运转，按下SB3“停止”“综保复位”按钮，停止油泵运转。
注意：要在按下停止按钮后才能进行档位转换。
绞车安装完成后须正反空转各15min；（5）液压系统排气利用泵站上手动换向阀，使得油缸往复动作数次，将系统内部的气体排出，方可进行钢丝绳缠绕和锁绳工作；钢丝绳锁紧后，当承受拉紧力时，应当进行再次锁紧工作。
否则会造成绳卡滑脱现象。
（6）自动动作调试将电控箱上转换开关SA2打到“自动”位置，将箱内拨码开关SA1打到“近控”位置，按下SB1“启动”按钮，此时，系统进入自动拉紧状态，执行过程如下：◆当系统张力低于测力传感装置下限设定值时，绞车启动运行，直到系统张力到达测力传感装置上限设定值为止变，送出允许运输带启动信号；◆允许运输带启动信号结束后，张力低于测力传感装置下限设定值，绞车启动运行，直到系统压力到达测力传感装置上限设定值为止，此后阶段液压拉紧系统一直执行上述两项内容，除非按下SB2“停止”按钮。
当按下该按钮，系统退出运行转入待命停机状态。
◆当系统压力高于压力正常设定点，电控箱使得127、128接点接通，给集控发送“张力正常”信号；（7）系统压力点整定①溢流阀3和11的调定（注意：应绝对避免将溢流阀3和11同时关死）调定的方法是：先将溢流阀3电磁阀手把放松，关闭截止阀9和溢流阀11，开动油泵电机，将手动换向阀手把打到右阀位后，慢慢拧紧溢流阀3的手把，观察压力表压力，直到指示到设定值，拧紧其锁紧螺母，然后逐渐打开溢流阀11，到设定值后拧紧锁紧螺母，溢流阀13设定值比KP3动作压力高1～2MPa。
②压力继电器的调定压力继电器调定压力最低，为系统正常工作压力的最低限，并可为集控提供压力正第 5 页常信号，应大于蓄能器充气压力6.3MPa。
（8）界面设定说明：1、按侧按钮3秒钟，显示设定界面，通过按面板上的启动键增加当前设定参数值大小，通过按面板上的停止键（兼综保复位键）减小当前设定参数值大小，调整好当前设定项大小，按下侧按钮保存设定，并进入下一设定参数界面，设置同上，显示到最后一项时，表示所有参数已设置，按侧按钮退出设置。
2、快速设定。
设置参数时，按住启动键三秒钟，进入快速设定状态，设定参数会迅速变大，释放启动键停止调整大小；按住停止键（兼综保复位键）三秒钟，进入快速设定状态，设定参数会迅速变小，释放停止键（兼综保复位键）停止调整大小。
3、快速退出设定状态，在当前设定界面下，按住侧按钮三秒钟即可退出。
第 6 页2.1 工作原理液压系统的工作原理如下：将旋转开关调整到自动位置，按下启动按钮准备进入启动过程。
自动状态1.输送机启动控制开关得到启动信号后，电磁铁2DT、4DT及主电机得电启动张紧绞车正转，张紧力上升至启动设定值，电磁铁2DT、4DT及主电机失电张紧绞车停止正转，并返回允许启动信号。
进入启动过程输送机在启动过程中张紧系统不允许参与任何动作。
输送机启动完成后，并发出满速信号或通过时间延时t秒。
控制开关得到满速信号或延时t秒后，电磁铁2DT、3DT 及主电机得电启动张紧绞车反转，张紧力下降至运行上限设定值。
电磁铁2DT、3DT及主电机失电张紧绞车停止反转。
进入正常运行阶段。
2.正常运行阶段（包含机尾移机）第 7 页在正常运行期间，当系统张紧力低于测力装置变送设定下限值时，电磁铁2DT、4DT 及主电机得电启动张紧绞车正转，张紧力上升至测力装置变送设定上限值。
电磁铁2DT、4DT及主电机失电张紧绞车停止正转。
在正常运行期间，当活塞杆伸出行程达到头行程开关时，发出报警故障灯闪烁信号。
通知值班司机输送机停车后需要调整活塞杆伸出位置。
在正常运行期间，当活塞杆缩回行程达到头行程开关时，发出报警故障灯闪烁信号。
通知值班司机输送机停车后需要调整活塞杆伸出位置。
若系统张紧力超过设定高限值时，电磁铁2DT、3DT及主电机得电启动张紧绞车反转，张紧力下降至运行上限设定值。
电磁铁2DT、3DT及主电机失电张紧绞车停止反转。
3.停机阶段与正常运行阶段工况相同，等待再次启动准备信号。
手动状态1.油泵转将旋转开关SA3调整到油泵转位置，按下启动按钮，电磁铁1DT及主电机得电。
操纵手动换向阀手柄使活塞杆伸缩。
2.卷带将旋转开关SA3调整到卷带位置，按下启动按钮，电磁铁2DT、3DT及主、副电机得电，张紧绞车反转。
释放钢丝绳。
3.绞车正转将旋转开关SA3调整到绞车正转位置，按下启动按钮，电磁铁2DT、4DT及主电机得电，张紧绞车反转。
缠绕钢丝绳。
4.绞车反转将旋转开关SA3调整到绞车反转位置，按下启动按钮，电磁铁2DT、3DT及主电机得电，张紧绞车反转。
释放钢丝绳。
2.2 主要技术参数型 号 ：1、最大拉紧力（对应油压力） kN（ MPa）2、最大拉紧行程 m3、拉紧力调节范围 kN4、泵站电机功率 kW5、绞车电机功率 kW6、额定工作电压 660/1140 VAC2.3 操作规程（1）近控手动将电控箱面板上旋转开关SA3旋转到“油泵转”位置，箱内拨码开关SA1切换到“近控”位置，按下启动按钮SB2，油泵运转；按下“停止”按钮SB3，油泵停止运转。
第 8 页注意：油泵要按照其上标示的方向转动，否则要进行电气调向。
绞车控制:当选择开关为“近控手动” 方式时,按面板上的绞车正转反转时绞车实现正反转运行，按下“停止”按钮，绞车停止。
（2）近控自动将转换开关SA3切换到“自动”位置，箱内拨码开关SA1切换到“近控”位置。
按下“启动”按钮SB2，此时，系统进入自动拉紧状态：a. 送出允许运输带启动信号，集控此时适于启动运输带；b.系统压力到达压力继电器设定值，电控系统使得127、128接点闭合，为集控发送“压力正常”信号；液压拉紧系统一直执行上述内容，除非按下SB3 “停止”“综保复位”按钮。
