h3c交换机vlan配置命令

H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、 ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 descriptionTo.R2 配置静态路由11、 ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、 language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置 :<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

H3C交换机配置命令1. 简介本文档将介绍H3C交换机常用的配置命令，包括基本配置、端口配置、VLAN 配置、静态路由配置等内容。

2. 基本配置命令2.1. 登录交换机在浏览器中输入交换机的管理界面IP地址，打开Web界面，输入用户名和密码进行登录。

2.2. 设置主机名[h3c]sysname Switch2.3. 配置管理员密码[Switch]super password level 3 simple 1234563. 端口配置命令3.1. 配置端口速率和双工模式[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet1/0/1]speed-duplex 1000-full3.2. 配置端口描述[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet1/0/1]description This is a test port.3.3. 配置端口VLAN成员关系[Switch]vlan 10[Switch-vlan10]port GigabitEthernet 1/0/1 untagged4. VLAN配置命令4.1. 创建VLAN[Switch]vlan 10[Switch-vlan10]name Sales4.2. 配置端口VLAN成员关系[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]port link-type access[Switch-GigabitEthernet 1/0/1]port default vlan 104.3. 配置端口TRUNK属性[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]port link-type trunk[Switch-GigabitEthernet 1/0/1]port trunk allow-pass vlan 10 to 205. 静态路由配置命令5.1. 配置静态路由[Switch]ip route-static 0.0.0.0 0.0.0.0 192.168.1.15.2. 配置静态路由的下一跳接口[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]ip address 192.168.1.2 255.255.255.06. 总结以上是H3C交换机常用的配置命令的简要介绍，包括基本配置、端口配置、VLAN配置和静态路由配置等内容。

登入交换机后默认为用户模式，系统提示符为<SW1>，可对交换机进行信息查询<SW1>查看交换机配置命令<SW1>dis cur查看CPU使用率<SW1>dis cpu查看内存使用率<SW1>dis mem查看硬件运行温度<SW1>dis env查看vlan信息<SW1>dis vlan查看vlan下所属端口<SW1>dis vlan all查看端口信息列表<SW1>dis int brie查看端口信息列表时只查看UP状态端口<SW1>dis int brie | in UP查看三层端口IP信息列表<SW1>dis ip int brie输入system-view进入系统配置模式，系统提示符变为[SW1]，可对交换机进行配置<SW1>system-view[SW1]添加vlan 2，将e0/4/2配置为二层交换端口，并划归为vlan 2所属[SW1]vlan 2[SW1-vlan2]quit[SW1]int e0/4/2[SW1-Ethernet0/4/2]port link-mode bridge[SW1-Ethernet0/4/2]port access vlan 2[SW1-Ethernet0/4/2]quit[SW1]将g0/0/0配置为三层路由端口，并配置ip地址和子网掩码[SW1]int g0/0/0[SW1-GigabitEthernet0/0/0]port link-mode route[SW1-GigabitEthernet0/0/0]ip add 192.168.1.1 24[SW1-GigabitEthernet0/0/0]quit[SW1]端口的手动开启和关闭，注意红色字体为系统提示信息[SW1]int g0/0/0[SW1-GigabitEthernet0/0/0]shut[SW1-GigabitEthernet0/0/0]%Aug 25 16:15:02:693 2014 SW1 IFNET/3/LINK_UPDOWN: GigabitEthernet0/0/0 link status is DOWN.%Aug 25 16:15:02:693 2014 SW1 IFNET/5/LINEPROTO_UPDOWN: Line protocol on the interface GigabitEthernet0/0/0 is DOWN.[SW1-GigabitEthernet0/0/0]undo shut[SW1-GigabitEthernet0/0/0]%Aug 25 16:15:07:498 2014 SW1 IFNET/3/LINK_UPDOWN: GigabitEthernet0/0/0 link status is UP.%Aug 25 16:15:07:498 2014 SW1 IFNET/5/LINEPROTO_UPDOWN: Line protocol on the interface GigabitEthernet0/0/0 is UP.[SW1-GigabitEthernet0/0/0]建立聚合端口100，将e0/4/0和e0/4/1添加到聚合组100，配置聚合端口类型为trunk，指定允许通过vlan2的流量，不允许通过vlan1的流量，注意红色字体为系统提示信息[SW1]int Bridge-Aggregation 100[SW1-Bridge-Aggregation100]quit[SW1]int e0/4/0[SW1-Ethernet0/4/0]port link-aggregation group 100[SW1-Ethernet0/4/0]quit[SW1]int e0/4/1[SW1-Ethernet0/4/1]port link-aggregation group 100[SW1-Ethernet0/4/1]quit[SW1]int Bridge-Aggregation 100[SW1-Bridge-Aggregation100]port link-type trunk[SW1-Bridge-Aggregation100]port trunk permit vlan 2Please wait... Done.Configuring Ethernet0/4/0... Done.Configuring Ethernet0/4/1... Done.[SW1-Bridge-Aggregation100]undo port trunk permit vlan 1Please wait... Done.Configuring Ethernet0/4/0... Done.Configuring Ethernet0/4/1... Done.[SW1-Bridge-Aggregation100]quit[SW1]查看聚合端口号为100的所属物理端口，注意红色字体为系统提示信息[SW1]dis link verb bri 100Loadsharing Type: Shar -- Loadsharing, NonS -- Non-LoadsharingPort Status: S -- Selected, U -- UnselectedFlags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,D -- Synchronization,E -- Collecting,F -- Distributing,G -- Defaulted, H -- ExpiredAggregation Interface: Bridge-Aggregation100Aggregation Mode: StaticLoadsharing Type: NonSPort Status Priority Oper-Key-------------------------------------------------------------------------------- Eth0/4/0 S 32768 1Eth0/4/1 S 32768 1[SW1]保存配置，按提示依次输入y、回车、y[SW1]saveThe current configuration will be written to the device. Are you sure? [Y/N]:y Please input the file name(*.cfg)[flash:/startup.cfg](To leave the existing filename unchanged, press the enter key):“回车”flash:/startup.cfg exists, overwrite? [Y/N]:yValidating file. Please wait.....Configuration is saved to device successfully.[SW1]给vlan2配置IP地址，即vlan2的网关[SW1]int vlan 2[SW1-Vlan-interface2]ip add 2.2.2.2 24[SW1-Vlan-interface2]quit[SW1]查看当前端口的配置信息，所有端口都可以适用，包括vlan端口[SW1]int g0/0/0[SW1-GigabitEthernet0/0/0]dis this#interface GigabitEthernet0/0/0port link-mode routeip address 192.168.1.1 255.255.255.0#return[SW1-GigabitEthernet0/0/0]。

H3C 交换机配置命令详解华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ；显示flash中配置文件，即下次上电启动时所用的配置文件<Quidway>reset saved-configuration ；檫除旧的配置文件<Quidway>reboot ；交换机重启<Quidway>display version ；显示系统版本信息2、基本配置[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ；配置端口工作速率[Quidway-Ethernet0/1]flow-control ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ；激活端口[Quidway-Ethernet0/2]quit ；退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ；创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ；将以太网端口Ethernet1/0/1加入聚合组1 [DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。

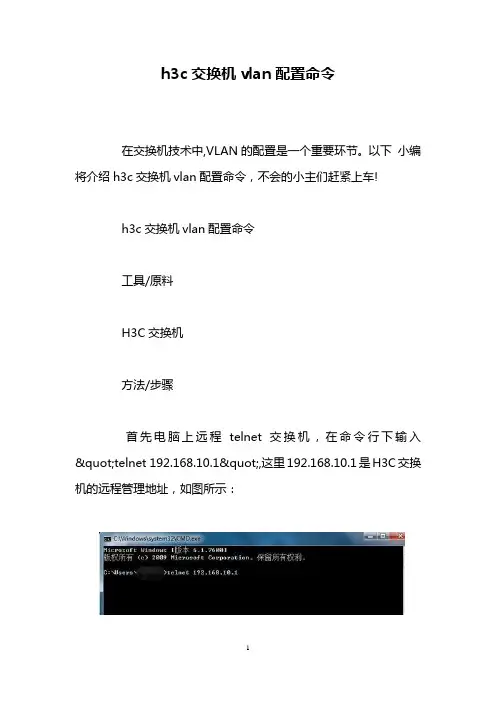

h3c交换机vlan配置命令
在交换机技术中,VLAN的配置是一个重要环节。

以下小编将介绍h3c交换机vlan配置命令，不会的小主们赶紧上车!
h3c交换机vlan配置命令
工具/原料
H3C交换机
方法/步骤
首先电脑上远程telnet交换机，在命令行下输入&quot;telnet 192.168.10.1&quot;,这里192.168.10.1是H3C交换机的远程管理地址，如图所示：
连接后，输入用户名和密码，进入到““，即用户视图模式，如图所示：
输入“sys&quot;，进入系统视图模式，如图所示：
在系统视图模式下，建立VLAN，输入”vlan 220“，并回车，如图所示：
输入”quit &quot;，返回到系统视图模式，然后输入“interface vlan-interface 220&quot;,进入VLAN接口，并配置VLAN接口的IP地址，输入”ip address 192.168.220.1 255.255.255.0&quot;,如图所示：。

H3C交换机VLAN配置实例交换机VLAN基础配置实例一功能需求及组网说明:配置环境参数:产品版本信息: PCA和PCB分别连接到S5600的端口G1/0/2和G1/0/3。

S5600系列交换机采用任何版本皆可。

组网要求:PCA和PCB都属于VLAN2。

二数据配置步骤:1(创建VLAN;2(将相应端口加入VLAN。

三配置命令参考:S5600相关配置:方法一:1(将交换机改名为S5600[Quidway]sysname S56003(创建(进入)VLAN2[S5600]vlan 24(将端口G1/0/2和G1/0/3加入VLAN2[S5600-vlan2]port GigabitEthernet 1/0/2 to GigabitEthernet 1/0/3 方法二:1(将交换机改名为S5600[Quidway]sysname S56002(创建(进入)VLAN2[S5600]vlan 23(退出到系统视图[S5600-vlan3]quit4(进入端口GigabitEthernet1/0/2[S5600]interface GigabitEthernet 1/0/25(将GigabitEthernet1/0/2的PVID更改为2[Quidway-GigabitEthernet1/0/2]port access vlan 26(进入端口GigabitEthernet1/0/3[Quidway-GigabitEthernet1/0/2]interface GigabitEthernet 1/0/37(将GigabitEthernet1/0/3的PVID更改为2[Quidway-GigabitEthernet1/0/3]port access vlan 2四补充说明:1(缺省情况下，交换机有一个默认的VLAN，即VLAN 1，所有端口都默认属于该VLAN。

2(在系统视图下，可以利用命令undo vlan-number以删除相应VLAN，但交换机的默认VLAN 1不能被删除。

华为、H3C、锐捷三家交换机配置命令详解一、华为交换机基础配置命令1<Quidway> //用户视图，也就是在Quidway模式下运行命令。

<Quidway>system-view //进入配置视图[Quidway] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[Quidway-vlan10] quit //回到配置视图[Quidway] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[Quidway-vlan100] quit //回到配置视图2[Quidway] interface GigabitEthernet2/0/1 (10G光口)[Quidway- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100 [Quidway- GigabitEthernet2/0/1] quit //回到配置视图[Quidway] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。

0代表1号口[Quidway- GigabitEthernet1/0/0] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 10 //将这个端口加入到vlan10中[Quidway- GigabitEthernet2/0/1] quit3<Quidway>system-view[Quidway]vlan 10[Quidway-vlan10]port GigabitEthernet 1/0/0 to 1/0/29 //将0到29号口加入到vlan10中[Quidway-vlan10]quit4[Quidway] interface Vlanif100 // 进入vlan100接口视图与vlan 100命令进入的地方不同[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252 // 定义vlan100管理IP三层交换网关路由[Quidway-Vlanif100] quit //返回视图[Quidway] interface Vlanif10 // 进入vlan10接口视图与vlan 10命令进入的地方不同[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128 // 定义vlan10管理IP三层交换网关路由[Quidway-Vlanif10] quit5[Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 //配置默认网关。

基本配置命令实验目的：掌握交换机基本操作掌握交换机端口安全配置实验需求：配置交换机主机名，密码，网关等。

在交换机fa0/3口上面配置接口安全，规定最大学习MAC地址数量为10，其余丢弃。

实验步骤：步骤一：基本配置主机名，密码等基本配置与路由器相同，在此不做过多讲解。

Switch(config)#ip default-gateway 192.168.1.1 //设置网关地址为192.168.1.1（不设置不能通过IP访问交换机）Switch(config)#interface vlan 1 Switch(config-if)#ip address 192.168.1.2 255.255.255.0 Switch(config-if)#no shutdown //设置交换机管理IP地址为192.168.1.2 Switch(config)#int fa0/1 Switch(config-if)#duplex full Switch(config-if)#speed 100 //手工设置交换机双工模式以及速度步骤二：设置交换机端口安全Switch(config)#int fa0/3 Switch(config-if)#switchport mode access //必须先将交换机接口设置为接入接口Switch(config-if)#switchport port-security //在端口上启用端口安全性 Switch(config-if)#switchport port-security maximum 10 //将接口学习的最大MAC地址数量设置为10，设置可连接到安全端口的最大地址数， Switch(config-if)#switchport port-security violation protect//将超过最大地址数量的数据帧的动作为丢弃Switch(config-if)#switchport port-security mac-addressmac-address//指定可连接安全端口的 MAC 地址交换机常见查看命令： show flash: show mac-address-table show post 显示 IP 地址配置 show interface vlan number查看交换机flash内容产看交换机MAC地址表查看交换机开机自检信息显示交换机的默认网关 show ip default显示接口信息 show interfaces以表格形式显示有关端口的信息 show interface status交换机恢复出厂设置及其基本配置一、实验目的1、了解交换机的文件管理；2、了解什么时候需要将交换机恢复成出厂设置；3、了解交换机恢复出厂设置的方法；4、了解交换机的一些基本配置命令。

H3C交换机配置命令（在命令行界面，可以直接打“tab”键来补全命令）1、配置文件相关命令[Quidway]display current-configuration 显示当前生效的配置[Quidway]display saved-configuration 显示flash中配置文件，即下次上电启动时所用的配置文件[Quidway]＞reboot 交换机重启[Quidway]＞display version 显示系统版本信息2、基本配置[Quidway]super password 修改特权用户密码[Quidway]sysname 交换机命名[Quidway]interface Ethernet 0/1 进入交换机接口视图[Quidway]interface vlan x 进入接口视图，一般用于配置VLAN1的管理地址，即inter vlan1[Quidway-vlan-interfacex]ip address 10.65.1.1 255.255.0.0 配置vlan 的IP地址，即交换机管理地址[Quidway]IP route-static 0.0.0.0.0.0.0.0 10.65.1.2 静态路由=网关3、Telnet配置[Quidway]user-interface vty 0 4 进入虚拟终端[S3026-ui-vty0-4]authentication-mode password 设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222设置口令[S3026-ui-vty0-4]user privilege level 3 用户级别4、端口配置[Quidway-Ethernet0/1]duplex｛half|full|auto｝配置端口工作状态[Quidway-Ethernet0/1]speed{10|100|auto} 配置端口工作速率[Quidway-Ethernet0/1]flow-control 配置端口流控[Quidway-Ethernet0/1]mdi ｛across|auto|normal｝配置端口平接扭接[Quidway-Ethernet0/1]prot link-type｛trunk|access|hybrid｝设置端口工作模式[Quidway-Ethernet0/1]undo shutdown 激活端口（针对每个端口的具体配置时，必须要undo掉）[Quidway-Ethernet0/2]quit 退出系统视图5、链路聚合配置链路聚合（link Aggregation）又称Trunk，是指将多个物理端口捆绑在一起，成为一个逻辑端口，已实现出/入流量在各成员端口的负荷分担，交换机根据用户配置的端口负荷分担策略决定报文从哪一个成员端口发送到对端的交换机。

H3C交换机常用设置命令display命令current-configuration 系统当前配置(ctrl+g)mac-address MAC地址信息mac-authentication MAC 认证配置信息loopback-detection 检测端口是否存在自环version 系统的硬件和软件版本信息vlan VLAN配置信息local-user 显示本地用户信息interface GigabitEthernet1/0/1进入以太网端口视图undo shutdown 打开以太网端口shutdown 关闭以太网端口port access vlan 10 在端口模式下将当前端口加入到vlan 10中port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中interface vlan x 进入接口视图mac-address aging-time 显示MAC地址老化时间mac-authentication connection 显示认证连接dhcp server ip-in-use 显示DHCP分配的地址arp 显示ip地址和MAC对应地址display vlan brief 显示VLAN概要mac-authentication timer offline-detect 100(离线检查时间)mac-authentication timer server-timeout 100mac-address timer aging 50 MAC地址老化时间50秒undo local-user f0-1b-6c-f7-13-54 class network(删除认证用户)undo mac-authentication （关闭本地mac认证）配置MAC地址认证用户名格式：使用带连字符的MAC地址作为用户名与密码，其中字母小写mac-authentication user-name-format mac-address with-hyphen lowercase<H3C>clock datetime HH:MM:SS Month/Day/Year(设置时间)设置VLAN[H3C]vlan 60[H3C-vlan60]port GigabitEthernet 1/0/17 to g1/0/20[H3C-vlan60]quit[H3C]int vlan 60[H3C-Vlan-interface60]ip add 192.168.60.1 24[H3C-Vlan-interface60]quit配置为Trunk，并允许VLAN 100 和VLAN 200 的报文通过。
