钢烧结矿烧结指标及冶金性能的影响

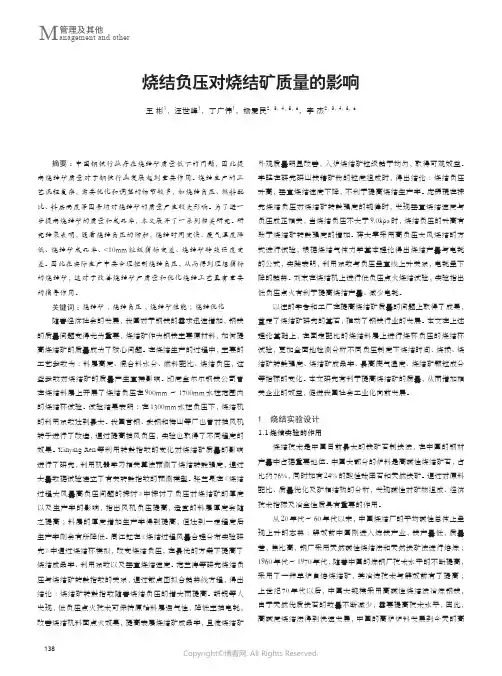

管理及其他M anagement and other烧结负压对烧结矿质量的影响王 彬1，汪世峰1，丁广伟1，杨爱民2，3，4，5，6，李 杰2，3，4，5，6摘要：中国钢铁行业存在烧结矿质量低下的问题，因此提高烧结矿质量对于钢铁行业发展起到重要作用。

烧结生产的工艺流程复杂，需要优化和调整的细节较多，如烧结负压、燃料配比、料层高度等因素均对烧结矿的质量产生较大影响。

为了进一步提高烧结矿的质量和成品率，本文展开了一系列相关研究。

研究结果表明，随着烧结负压的增加，烧结时间变快、废气温度降低、烧结矿成品率、<10mm粒级指标变差、烧结矿转鼓强度变差。

因此在实际生产中要合理控制烧结负压，从而得到理想指标的烧结矿，这对于改善烧结矿产质量和优化烧结工艺具有重要的指导作用。

关键词：烧结矿；烧结负压；烧结矿性能；烧结优化随着经济社会的发展，我国对于钢铁的需求迅速增加，钢铁的质量问题变得尤为重要，烧结矿作为钢铁主要原材料，如何提高烧结矿的质量成为了核心问题。

在烧结生产的过程中，主要的工艺参数为：料层高度、混合料水分、燃料配比、烧结负压，这些参数对烧结矿的质量产生直接影响。

印度金尔尔钢铁公司曾在烧结料层上开展了烧结负压在900mm～1700mm水柱范围内的烧结杯试验。

试验结果表明：在1300mm水柱负压下，烧结机的利用系数达到最大。

我国首钢、武钢和梅山等厂也曾对抽风机转子进行了改造，通过提高抽风负压，实验也取得了不同程度的效果。

Xinying Ren等利用转鼓指数的变化对烧结矿质量的影响进行了研究，利用机器学习相关算法预测了烧结转鼓强度，通过大量数据试验建立了有关转鼓指数的预测模型。

张兰泉在《烧结过程大风量高负压问题的探讨》中探讨了负压对烧结矿的厚度以及生产率的影响，指出风机负压提高，适宜的料层厚度会随之提高；料层的厚度增加生产率得到提高，但达到一定程度后生产率则会有所降低。

周江虹在《烧结过程风量合理分布实验研究》中通过烧结杯模拟，改变烧结负压，在最优的方案下提高了烧结成品率、利用系数以及垂直烧结速度。

不同碱度对烧结矿冶金性能的影响摘要：在龙钢公司3#配比基础上,保持FeO在9.5±0.5范围内，通过碱度的变化，对烧结矿低温粉化指数、高温还原指数等方面进行研究。

低温粉化率在2.1±0.05左右最佳，高温还原率在2.0±0.05最佳。

综合评定当FeO稳定在9.5±0.5，碱度在2.0±0.05时烧结矿冶金性能最好。

关键词：碱度低温粉化高温还原冶金性能1前言近年来随着内外的试验研究及现有的烧结规律研究表明，当碱度升高达到一定值时，其冶金性能达到最好状态，当碱度再次升高时，其冶金性能状态有所下滑。

近年来，随着烧结技术的提升，对生产质量的要求也越来越高，合适的碱度变化成为烧结研究的主要问题。

本文主要研究碱度含量对烧结矿冶金性能的影响，通过合理的控制碱度来降低成本，稳定烧结矿质量，进而保证高炉的顺利运行，从而为公司降本增产提供有利的指导性参考。

2实验原料主要原料包括超特、巴混、纽曼及生灰、返矿、固体燃料等。

实验原料均取自烧结原料现场，所有原料均科学随机取样并且一次性取够八次实验所需的样。

实验原料化学成分见表1。

3实验方法与方案3.1实验方法实验参数混合料水分为7.0±0.2%，烧结杯为Ø300X1000mm，混合料质量为110kg，混合时间为300s，烧结料层厚度为800mm，烧结点火温度为1200℃，点火时间为30s，烧结点火负压为12KPa，铺地料5kg。

实验将烧结废气开始下降定为烧结终点，采用人工布料，烧结过程用计算机控制。

3.2试验方案设计五组烧结杯试验，其中FeO均控制为9.5±0.5，碱度含量分别为2.1±0.05，2.0±0.05，1.9±0.05，1.8±0.05，1.7±0.05，分别对应方案1-5，对烧结矿冶金性能进行研究；表1 含铁原料化学成分/%名称烧损率TFeFeOSiO2CaOMgOAl2O3矿1956.45.88.08.083.2矿23.9662.6.724.62.02.061.58矿35.6154.4.489.25.09.13.6矿44.5462.454.19.09.162.32矿5505002A.499.6.11.03.09.87矿B 2.559.85.5.34.22.59矿C -1.0963.226.623.44.434.11.08矿D 1.661.68.65.61.14.761.1矿E 7.0559.7.434.49.02.052.4矿F-1.862.7255.26.873.87.75矿G-1.8463.124.311.07.55.341.64表2 烧结矿主要成分/% 表3低温还原粉化、还原度指数/%实验方TFe%FeO%SiO2%CaO%MgO%Al2O3%案方案155.019.045.3411.122.002.18方案255.699.485.2910.471.822.04方案355.139.285.4510.561.852.18方案455.809.725.369.501.772.08方案556.329.095.209.111.712.186.3mm% 3.15mm%5mm%I%方案144.172.037.6961.332.08方案237.9770.836.4675.901.98方案337.5668.338.4673.061.94方案429.1165.78.7174.061.77方案536.7166.875.4571.861.754 试验结果分析4.1 碱度与低温粉化指数的关系图1碱度与低温粉化指数的关系图2碱度与高温还原指数关系图由表3和图1可看知，以1.75为基准，碱度提高到1.77时RDI+3.15从66.87%降到 65.7%，降低了1.17%主要原因是由于碱度的增加，SiO2的含量相对较低，作为粘结相的硅酸盐的含量相对较低，妨碍了铁矿石内部间的连晶作用，致使烧结矿抗膨胀粉化能力减弱，进而使烧结矿低温粉化指数降低；当碱度增加到2.08时，低温粉化指数RDI+3.15增加到72.03%，主要是因为碱度的增加，使铁酸钙和硅酸盐都增加，铁酸钙和硅酸盐相结合抑制了低温还原过程中体积的膨胀，进而使粉化指数显著提高；当碱度在2.1左右出现最大值，烧结矿碱度与低温还原粉化指数在部分区域内呈明显的增长关系。

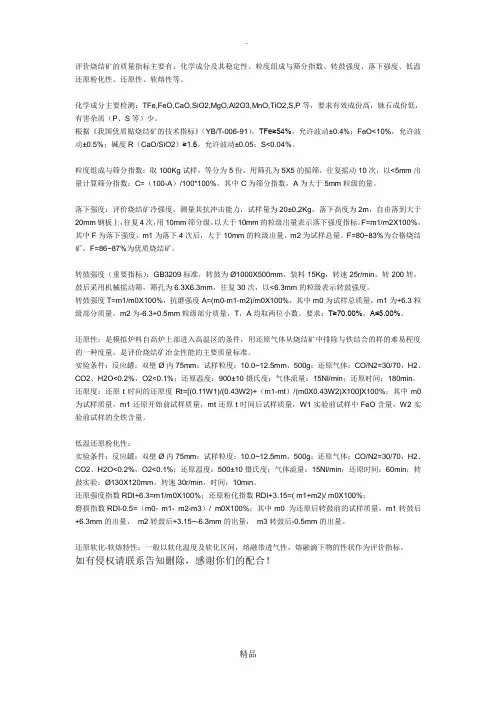

.评价烧结矿的质量指标主要有：化学成分及其稳定性、粒度组成与筛分指数、转鼓强度、落下强度、低温还原粉化性、还原性、软熔性等。

化学成分主要检测：TFe,FeO,CaO,SiO2,MgO,Al2O3,MnO,TiO2,S,P等，要求有效成份高，脉石成份低，有害杂质（P、S等）少。

根据《我国优质贴烧结矿的技术指标》（YB/T-006-91），TFe≥54%，允许波动±0.4%；FeO<10%，允许波动±0.5%；碱度R（CaO/SiO2）≥1.6，允许波动±0.05；S<0.04%。

粒度组成与筛分指数：取100Kg试样，等分为5份，用筛孔为5X5的摇筛，往复摇动10次，以<5mm出量计算筛分指数：C=（100-A）/100*100%，其中C为筛分指数，A为大于5mm粒级的量。

落下强度：评价烧结矿冷强度，测量其抗冲击能力，试样量为20±0.2Kg，落下高度为2m，自由落到大于20mm钢板上，往复4次，用10mm筛分级，以大于10mm的粒级出量表示落下强度指标。

F=m1/m2X100%，其中F为落下强度，m1为落下4次后，大于10mm的粒级出量，m2为试样总量。

F=80~83%为合格烧结矿，F=86~87%为优质烧结矿。

转鼓强度（重要指标）：GB3209标准，转鼓为Ø1000X500mm，装料15Kg，转速25r/min，转200转，鼓后采用机械摇动筛，筛孔为6.3X6.3mm，往复30次，以<6.3mm的粒级表示转鼓强度。

转鼓强度T=m1/m0X100%，抗磨强度A=(m0-m1-m2)/m0X100%，其中m0为试样总质量，m1为+6.3粒级部分质量，m2为-6.3+0.5mm粒级部分质量，T，A均取两位小数。

要求：T≥70.00%，A≤5.00%。

还原性：是模拟炉料自高炉上部进入高温区的条件，用还原气体从烧结矿中排除与铁结合的样的难易程度的一种度量。

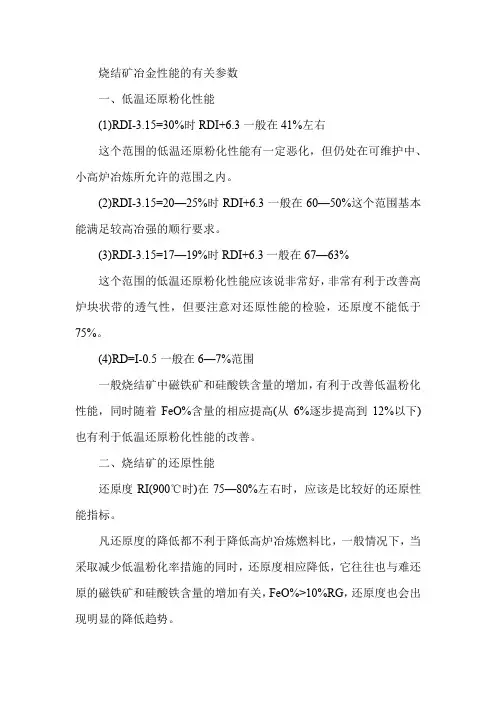

烧结矿冶金性能的有关参数一、低温还原粉化性能(1)RDI-3.15=30%时RDI+6.3一般在41%左右这个范围的低温还原粉化性能有一定恶化，但仍处在可维护中、小高炉冶炼所允许的范围之内。

(2)RDI-3.15=20—25%时RDI+6.3一般在60—50%这个范围基本能满足较高冶强的顺行要求。

(3)RDI-3.15=17—19%时RDI+6.3一般在67—63%这个范围的低温还原粉化性能应该说非常好，非常有利于改善高炉块状带的透气性，但要注意对还原性能的检验，还原度不能低于75%。

(4)RD=I-0.5一般在6—7%范围一般烧结矿中磁铁矿和硅酸铁含量的增加，有利于改善低温粉化性能，同时随着FeO%含量的相应提高(从6%逐步提高到12%以下)也有利于低温还原粉化性能的改善。

二、烧结矿的还原性能还原度RI(900℃时)在75—80%左右时，应该是比较好的还原性能指标。

凡还原度的降低都不利于降低高炉冶炼燃料比，一般情况下，当采取减少低温粉化率措施的同时，还原度相应降低，它往往也与难还原的磁铁矿和硅酸铁含量的增加有关，FeO%>10%RG，还原度也会出现明显的降低趋势。

三、烧结矿荷重软化性能一般烧结矿碱度在1.85±0.1条件下，软化的开始温度在1200—1220℃，软化终了温度在1320—1330℃，软化温度区间在110—120℃，凡软化温度区间(T2—T1)变小，对降低高炉软熔带的透气性是有利的。

反之，如果软化开始温度↓软化温度区间自然变大，不利于软熔带透气性的改善，一般影响烧结矿荷重软化性能，主要有两个因素：一是烧结矿的还原性能：烧结矿还原性能的改善有利于烧结矿在升温过程中形成液相的温度升高，导致烧结矿的软化开始温度升高。

二是烧结矿中脉石的熔点，在烧结矿碱度基本不变的条件下，烧结矿中脉石的熔点不变，R2低熔点低，R2高熔点高。

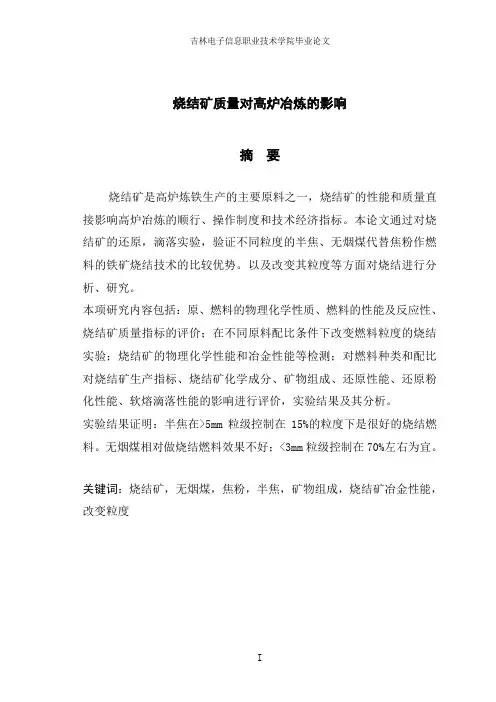

吉林电子信息职业技术学院毕业论文烧结矿质量对高炉冶炼的影响摘要烧结矿是高炉炼铁生产的主要原料之一，烧结矿的性能和质量直接影响高炉冶炼的顺行、操作制度和技术经济指标。

本论文通过对烧结矿的还原，滴落实验，验证不同粒度的半焦、无烟煤代替焦粉作燃料的铁矿烧结技术的比较优势。

以及改变其粒度等方面对烧结进行分析、研究。

本项研究内容包括：原、燃料的物理化学性质、燃料的性能及反应性、烧结矿质量指标的评价；在不同原料配比条件下改变燃料粒度的烧结实验；烧结矿的物理化学性能和冶金性能等检测；对燃料种类和配比对烧结矿生产指标、烧结矿化学成分、矿物组成、还原性能、还原粉化性能、软熔滴落性能的影响进行评价，实验结果及其分析。

实验结果证明：半焦在>5mm粒级控制在15%的粒度下是很好的烧结燃料。

无烟煤相对做烧结燃料效果不好；<3mm粒级控制在70%左右为宜。

关键词：烧结矿，无烟煤，焦粉，半焦，矿物组成，烧结矿冶金性能，改变粒度I吉林电子信息职业技术学院毕业论文目录第一章绪论·············································································································· - 6 -1.1烧结生产的目的·············································································································- 6 -1.2烧结用原料条件·············································································································- 7 -1.3燃料的粒度 ······················································································································- 7 -1.4燃料的基本性质·············································································································- 8 -1.4.1燃料的工业分析、元素分析 ......................................................................... - 8 -1.4.2燃料的灰成分和灰熔点·······························································································- 10 -第二章烧结的作用·································································································- 11 -2.1烧结矿的作用 ···············································································································- 11 -2.2烧结机的作用 ···············································································································- 12 -2.3烧结矿中MgO 作用机理 ····························································································- 12 -第三章烧结生成工艺及生产的工艺流程·························································- 13 -3.1烧结生成工艺 ···············································································································- 13 -3.2烧结生产的工艺流程··································································································- 13 -3.2.1烧结原料的准备 ..................................................................................... - 14 -3.2.2配料与混合............................................................................................... - 14 -3.2.3烧结生产 ................................................................................................... - 15 -第四章烧结矿对高炉冶炼的影响·····································································- 18 -4.1烧结矿指标对高炉冶炼过程的影响·······································································- 18 -4.2烧结矿指标和冶金性能的影响因素·······································································- 20 -第五章结论·········································································································- 24 -参考文献·················································································································- 25 -致谢·································································································错误！未定义书签。

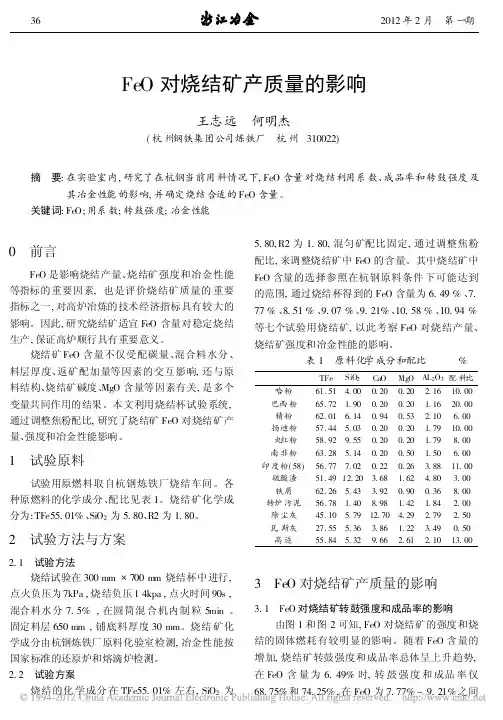

FeO 对烧结矿产质量的影响王志远 何明杰(杭州钢铁集团公司炼铁厂 杭州 310022)摘 要:在实验室内,研究了在杭钢当前用料情况下,FeO 含量对烧结利用系数、成品率和转鼓强度及其冶金性能的影响,并确定烧结合适的FeO 含量。

关键词:Fe O;用系数;转鼓强度;冶金性能0 前言FeO 是影响烧结产量、烧结矿强度和冶金性能等指标的重要因素,也是评价烧结矿质量的重要指标之一,对高炉冶炼的技术经济指标具有较大的影响。

因此,研究烧结矿适宜FeO 含量对稳定烧结生产,保证高炉顺行具有重要意义。

烧结矿FeO 含量不仅受配碳量、混合料水分、料层厚度、返矿配加量等因素的交互影响,还与原料结构、烧结矿碱度、MgO 含量等因素有关,是多个变量共同作用的结果。

本文利用烧结杯试验系统,通过调整焦粉配比,研究了烧结矿FeO 对烧结矿产量、强度和冶金性能影响。

1 试验原料试验用原燃料取自杭钢炼铁厂烧结车间。

各种原燃料的化学成分、配比见表1。

烧结矿化学成分为:TFe55.01%、SiO 2为5.80、R2为1.80。

2 试验方法与方案2.1 试验方法烧结试验在300mm @700m m 烧结杯中进行,点火负压为7kPa ,烧结负压14kpa ,点火时间90s ,混合料水分7.5%,在圆筒混合机内制粒5min 。

固定料层650mm ,铺底料厚度30mm 。

烧结矿化学成分由杭钢炼铁厂原料化验室检测,冶金性能按国家标准的还原炉和熔滴炉检测。

2.2 试验方案烧结的化学成分在TFe55.01%左右,SiO 2为5.80,R2为1.80,混匀矿配比固定,通过调整焦粉配比,来调整烧结矿中FeO 的含量。

其中烧结矿中FeO 含量的选择参照在杭钢原料条件下可能达到的范围,通过烧结杯得到的FeO 含量为6.49%、7.77%、8.51%、9.07%、9.21%、10.58%、10.94%等七个试验用烧结矿,以此考察FeO 对烧结产量、烧结矿强度和冶金性能的影响。

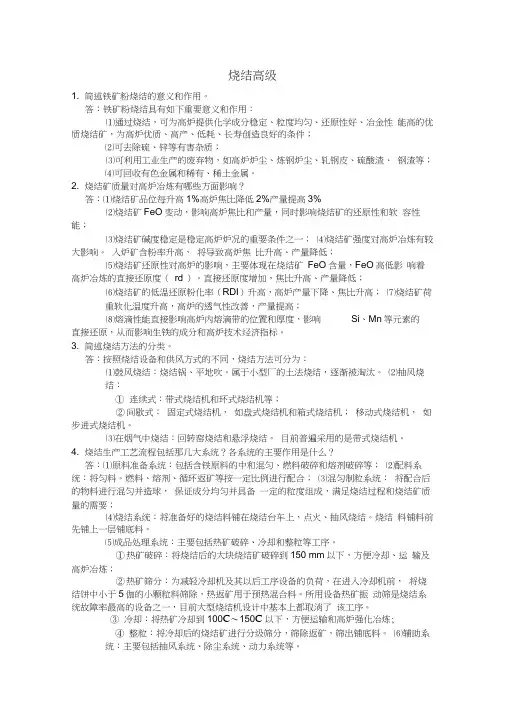

烧结高级1. 简述铁矿粉烧结的意义和作用。

答：铁矿粉烧结具有如下重要意义和作用：⑴通过烧结，可为高炉提供化学成分稳定、粒度均匀、还原性好、冶金性能高的优质烧结矿，为高炉优质、高产、低耗、长寿创造良好的条件；⑵可去除硫、锌等有害杂质；⑶可利用工业生产的废弃物，如高炉炉尘、炼钢炉尘、轧钢皮、硫酸渣、钢渣等；⑷可回收有色金属和稀有、稀土金属。

2. 烧结矿质量对高炉冶炼有哪些方面影响？答：⑴烧结矿品位每升高1%高炉焦比降低2%产量提高3%⑵烧结矿FeO变动，影响高炉焦比和产量，同时影响烧结矿的还原性和软容性能；⑶烧结矿碱度稳定是稳定高炉炉况的重要条件之一；⑷烧结矿强度对高炉冶炼有较大影响。

入炉矿含粉率升高，将导致高炉焦比升高、产量降低；⑸烧结矿还原性对高炉的影响，主要体现在烧结矿FeO含量，FeO高低影响着高炉冶炼的直接还原度（rd ）。

直接还原度增加，焦比升高、产量降低；⑹烧结矿的低温还原粉化率（RDI）升高，高炉产量下降、焦比升高；⑺烧结矿荷重软化温度升高，高炉的透气性改善，产量提高；⑻熔滴性能直接影响高炉内熔滴带的位置和厚度，影响Si、Mn等元素的直接还原，从而影响生铁的成分和高炉技术经济指标。

3. 简述烧结方法的分类。

答：按照烧结设备和供风方式的不同，烧结方法可分为：⑴鼓风烧结：烧结锅、平地吹。

属于小型厂的土法烧结，逐渐被淘汰。

⑵抽风烧结：①连续式：带式烧结机和环式烧结机等；②间歇式：固定式烧结机，如盘式烧结机和箱式烧结机；移动式烧结机，如步进式烧结机。

⑶在烟气中烧结：回转窑烧结和悬浮烧结。

目前普遍采用的是带式烧结机。

4. 烧结生产工艺流程包括那几大系统？各系统的主要作用是什么？答：⑴原料准备系统：包括含铁原料的中和混匀、燃料破碎和熔剂破碎等；⑵配料系统：将匀料。

燃料、熔剂、循环返矿等按一定比例进行配合；⑶混匀制粒系统：将配合后的物料进行混匀并造球，保证成分均匀并具备一定的粒度组成，满足烧结过程和烧结矿质量的需要；⑷烧结系统：将准备好的烧结料铺在烧结台车上，点火、抽风烧结。

低碱度烧结矿的冶金性能分析摘要：低碱度烧结矿的冶金性能分析有助于更好的合理利用低品质铁矿石和矿粉资源，优化烧结质量指标，降低生产成本，为钢铁企业生产带来积极影响。

本次分析了低碱度烧结矿原料成分与特点分析以及冶金性能，证实其能够满足生产需求，有助于降低成本提升效益。

关键词：低碱度烧结矿冶金性能成分成本一直以来我国高炉炉料的选择都倾向于高碱度烧结矿，其冶金性能优良性价比较高，一直以来大受欢迎，但是由于近两年来生产成本上升，为顺应钢铁市场剧烈竞争，低碱度烧结矿开始在市场上占据重要比例，不少钢铁企业都积极寻求各种技术手段利用劣质低价矿粉生产低碱度烧结矿。

由于低碱度烧结矿使用时会对机型产生有害影响，导致生产成本增加等问题，所以加强对其冶金性能的分析有助于更好的合理利用低品质铁矿石和矿粉资源，优化烧结质量指标，降低生产成本，为钢铁企业生产带来积极影响。

下面我们结合国内某钢铁厂实际情况对低碱度烧结矿的冶金性能进行分析。

一、低碱度烧结矿原料成分与特点分析高炉炉料的成分较为复杂，一般主要包括FeO、MgO、TFe、Al2O3、K2O、Na2O、CaO、SiO2、TiO2等化学成分，这些成分的构成比决定了原料的化学成分和质量。

炉料的品味关系到其质量，直接影响到冶炼的焦比和产量。

烧结矿中MgO含量十分重要，在生产中有些企业将MgO生产配比提升至≥4%，结果烧结矿MgO达4%，同等白云石含量30%配入5%，烧结矿的品味降低3%，关于这个问题在生产实践中是必须予以重视的。

烧结矿中会有一定的MgO有利于抑制烧结矿的自然粉化和还原粉化，不利于烧结矿的强度和中温还原，但有利于高温还原和改善烧结矿的软熔性能。

SiO2的含量是烧结矿的主要成分，也是Al2O3/SiO2是形成复合铁酸钙的一个重要条件，其过高会导致冶炼问题，所以针对当前我国6%-8%的含量比要尽可能的降低比重，以提升冶炼质量和经济效益，这样才能够更好的控制烧结矿的碱度。

烧结矿质量指标
烧结矿的质量指标包括化学成分和物理机械性能两个方面，两方面所包含的各个指标都符合冶金部规定标准的产品，称为合格品。

烧结矿质量对高炉冶炼的影响。

从化学成分看，烧结矿的品位越
高越有利于提高生铁产量降低焦比，但烧结品位取决于所用的原料条件，烧
结生产中只能通过合理准确的配料，使之保持稳定，这对高炉冶炼至关重
要。

烧结矿的碱度应根据各企业的条件具体确定，合适的
碱度有利于改善高炉的还原和造渣过程，烧结矿碱度应保持稳定，这是稳
定造渣制度的重要条件，只有稳定的造渣制度，才有助于热制度和炉况的顺
行，并使炉渣具有良好的脱硫能力，改善生铁质量。

我厂所生产使用的烧结
矿为高碱度(R=1.5-2.5 )烧结矿，各项指标如下：
注：A:为烧结矿品位基数，根据所用原料条件调节；
R :为烧结矿碱度基数，根据高炉要求和烧结矿库存情况调
附:
烧结矿技术标准(YB/T421-92)。

高碱度烧结矿矿物结构对其冶金性能的影响摘要：采用光学显微镜及ＩＰＰ软件对高碱度烧结矿显微结构及矿物组成进行了研究，并检测和分析了高碱度烧结矿的冶金性能。

研究结果表明：高碱度烧结矿主要由赤铁矿、磁铁矿、铁酸钙、硅酸二钙等矿物组成，不同碱度条件的烧结矿显微结构基本相似，主要为交织熔蚀结构；当碱度从１．５提高到２．０时，烧结矿中的赤铁矿质量分数增加了８％，磁铁矿质量分数降低了１８％，铁酸钙质量分数增加了２３％，磁铁矿与铁酸钙形成熔蚀结构；烧结矿的成品率从７５．０９％增加到８２．７８％之后稍有降低，转鼓指数从５４％增加到６９．３３％，低温还原粉化性能和还原性均得到较大改善。

关键词：高碱度烧结矿；矿物组成；显微结构；冶金性能高碱度烧结矿有着优良的冶金性能,早在60年代,即引起人们的广泛注意。

近年来高碱度烧结矿已在国外一些大高炉上得到广泛应用;在国内不仅在一些中小厂得到了应用,而且在重点企业中,如重钢、包钢、攀钢、湘钢等都进行了工业试验和应用,取得了较好的结果。

我国贫矿多且人造富矿中烧结又占主要地位,推广高碱度烧结矿并对其进行深入研究,对于提高烧结矿质量,进一步提高炼铁生产水平,有着积极而现实的意义。

1.烧结生产烧结是铁原材料、燃料、溶剂、等,比例匹配在一起,混合造粒后,加水润湿后躺在烧结设备,从上到下点火烧结,点火烧结机的底部开始抽搐的同时,从上到下的燃油混合矿石燃烧的同时,将容易融化材料熔体润湿困难的材料,液体冷却将很难融化材料粘在一起,这个过程直到烧结炉篦结束。

得到的块状物体叫烧结矿，也叫人造富矿。

需用到的设备包括翻车机、行车、燃料溶剂破碎设备（锤式、四辊）等；配料系统设备如配料秤等；烧结机（分带式、步进式、环烧等，及配套的抽烟机等）圆通混料机、破碎（单辊）热筛；冷却设备：带冷机或环冷机、冷筛等。

另外最多的是皮带等转运设备。

2.原料处理2.1原燃料成分值管理原燃料质量的稳定性是烧结、高炉生产,工厂为了使原燃料质量相对稳定,进入院子里的原始燃料将严格实施价值管理,即通过商检,停车测试组件进入工厂,黑色材料根据不同,二氧化硅含量堆积在指定地址,禁止混合物质事故;同时在积累过程中堆积颗粒，以保证原料的粒度和均匀性。

烧结矿质量指标标准
烧结矿是一种铁矿石粉末，通常用于冶金工业中的烧结生产过程。

其质量指标标准通常由国家或行业标准确定，具体标准可能会因国家和地区的不同而有所差异。

下面是一些可能包括在烧结矿质量指标标准中的常见参数：
1. 化学成分：包括烧结矿的主要成分和杂质含量，比如铁（Fe）含量、硅（SiO2）含量、铝（Al2O3）含量、钙（CaO）含量、镁（MgO）含量等。

这些成分的比例对于烧结矿的质量和适用性至关重要。

2. 粒度分布：烧结矿的粒度分布对于烧结反应的进行和产出烧结块的质量具有重要影响。

通常包括最大粒径、平均粒径、细度以及特定粒度分数的要求。

3. 烧结特性指标：这包括耐磨指数、烧结指数、烧损指数等，这些指标反映了烧结矿在高温下的烧结性能。

4. 矿石热性能：主要涉及烧结矿的热膨胀性能和结块性能，也是评价烧结矿的重要指标。

5. 其他特殊要求：如含硫量、磷含量、水分含量、胶结指数、耐热强度等适用于特殊工艺和使用条件的指标。

以上仅是一些可能包括在烧结矿质量指标标准中的常见指标，具体的标准以及要求应当根据实际的国家标准、行业标准或企业标准进行制定和遵守。
