KW屋顶分布式光伏电站设计方案1.项目概述 22.设计方案 22.1 建设方案 22.2 光伏组件选型 32.3 逆变器选型 32.4 断路器选型 42.5 电缆选型 42.6 接线盒选型 52.7 直流汇流箱选型 52.8 避雷器选型 62.9 安装方案 62.10 系统监测 73.经济效益分析 74.安全措施 85.环境保护措施 86.工程进度计划 97.设计图纸 101.项目概述本项目位于xxx市xx镇xx村，总装机容量为3.12KWp，采用分布式光伏电站设计方案。

该电站将安装在屋顶上，可为当地居民提供清洁能源。

2.设计方案2.1 建设方案本项目采用分布式光伏电站建设方案，将光伏组件分散安装在屋顶上，通过逆变器将直流电转换为交流电，供给当地居民使用。

此方案不仅能够提高光伏发电的利用效率，还可以减少输电线路的损耗。

2.2 光伏组件选型本项目选用的光伏组件为XXX牌XXX型号，其光电转换效率高，耐用性强，适合在屋顶上安装使用。

2.3 逆变器选型本项目选用的逆变器为XXX牌XXX型号，具有高效稳定的性能，能够将直流电转换为交流电，并且能够实现远程监控和管理。

2.4 断路器选型本项目选用的断路器为XXX牌XXX型号，具有过载保护和短路保护功能，能够有效避免电路故障和安全事故的发生。

2.5 电缆选型本项目选用的电缆为XXX牌XXX型号，具有耐高温、耐腐蚀、耐磨损等特点，能够保证电能的传输效率和安全性。

2.6 接线盒选型本项目选用的接线盒为XXX牌XXX型号，具有防水、防尘、防腐蚀等特点，能够保证电路的安全可靠。

2.7 直流汇流箱选型本项目选用的直流汇流箱为XXX牌XXX型号，具有防水、防尘、防腐蚀等特点，能够对光伏组件进行集中管理和监测。

2.8 避雷器选型本项目选用的避雷器为XXX牌XXX型号，能够有效地保护电站设备免受雷击和电磁干扰的影响。

2.9 安装方案本项目的安装方案采用专业的安装团队进行施工，确保光伏电站的安装质量和安全性。

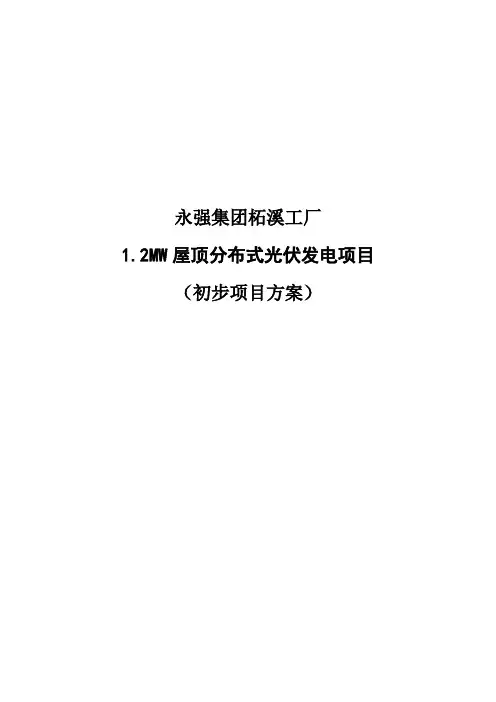

永强集团柘溪工厂1.2MW屋顶分布式光伏发电项目（初步项目方案）申报地区：浙江省临海市项目名称：永强1.2MW分布式光伏发电项目建设单位：浙江永强集团股份有限公司编制单位：台州聚业光伏科技有限公司二〇一四年十二月一、项目概况1用户侧分布式发电项目汇总表2项目概述2.1 项目简介项目所在地浙江永强集团股份有限公司（柘溪工厂）厂房屋顶，项目设计在公司厂房屋顶安装太阳能光伏发电系统，系统设计光伏电池组件为倾斜22°角安装（根据项目所在地维度及利用光伏分析软件对各种倾斜角进行分析得出光伏组件安装最佳倾角），光伏电池组件面积约8184㎡，光伏电池方阵实际安装面积约22000㎡（因考虑屋顶的建筑及其他遮挡情况）；系统设计装机容量1200KWp，实际装机容量1200KWp。

项目关键发电设备采用240Wp多晶硅太阳能电池组件。

光伏阵列采用20串250并，首年理论发电量可达149.59万KWh。

光伏电站接入电网方式为用户侧380V并网（实际情况根据电网公司出具的并网方案进行并网），光伏电站经合理设计安装后保证安全、稳定可靠的运行，系统运行状况通过监控系统实时监测。

2.2气象及太阳辐射临海市位于浙江省东南沿海，西北距省会杭州市245公里。

介于北纬28°40′～29°04′，东经120°49′～121°41′之间。

东靠大海，南接台州市椒江区和黄岩区，西连仙居县，北与天台县、三门县接壤。

东西最大横距85公里，南北最大纵距44公里，陆地总面积2171平方公里，其中城市建成区面积18平方公里，海岸线长227公里。

境内背山面水，以山地和丘陵为主，地势自西向东倾斜。

中部是断陷盆地，东部为滨海平原，地势平坦，河浦纵横。

临海是台州及浙江沿海中部的陆上交通枢纽。

位于上海经济区南翼，处温州与宁波连线之中，西接金华，东临东海。

临海属亚热带季风性湿润气候，四季分明，年平均气温17℃，1月平均气温5.8℃，7月平均气温28℃，年降水量1550毫米，5～6月为梅雨季节，7～9月以晴天为主，夏秋之交台风活动较频繁，日照资源较丰富，较适合光伏发电应用。

屋顶分布式光伏发电系统的设计与施工（一）民用光伏发电系统是分布式发电系统的重要组成部分，随着国内分布式政策的不断完善与落实，光伏发电已经走入了普通百姓的生活，由于全国各地居民的屋顶条件情况不尽相同，因此各个项目都需要因地制宜，进行定制化的设计和施工。

1.民用分布式发电系统的设计民用分布式项目的设计需要在前期工作中完成屋顶勘测和相关信息的收集，并给业主提供初步的设计方案或屋顶发电效果图，效果图的作用一方面可以从侧门说明专业设计能力，另一方面可以非常直观地为业主展示组件的布置形式和实时阴影情况，如图1和图2为混凝土屋顶支架安装和组件敷设效果图,图3为笔者基于CAD图纸而绘制的南京地区别墅分布式发电系统的组件布置效果图，然而大多数别墅屋顶的业主可能没有屋顶平面和立面图纸，这种情况下我们只需把握屋顶的整体尺寸，细节的部分化繁为简。

对于民用系统设计人士，本人还是强烈推荐使用SketchUp，因为在效果图制作和阴影分析上较为出色。

图1 支架SketchUp效果图图2混凝土屋顶支架安装和组件铺设SketchUp效果图图3别墅分布式发电系统组件布置SketchUp效果图项目施工前的重要工作是深化设计，如方阵具体布置方案、支架安装方案、组件和逆变器选型、接线和电缆敷设方案、逆变器和交流配电箱的安装位置、防雷接地等，其中方阵布置和支架的安装方案属于重点内容，对于民用系统，支架的安装设计灵活性很大。

别墅屋顶一般为瓦面和混凝土两种形式，支架和屋面的固定有打孔和负重压块等方法，对于打孔因为破坏了原有屋面的结构，就要涉及到屋面的防水工程。

如图4所示为混凝土屋顶膨胀螺栓与屋面的固定方法和屋面防水措施，孔的直径需要和膨胀螺栓的直径匹配，太小和太大都不合适，孔的深度需要根据屋面的结构来定，膨胀螺栓的深度不允许超出现浇层，一般最大深度为现浇层的一半左右，并以此作为选择膨胀螺栓长度的依据。

图4所示的屋面防水使用了三重防水措施，即孔内采用组件封装所使用的黑色硅胶或者995结构胶灌注，屋面和角铝之间使用防水胶垫，同时螺栓安装位用防水胶密封。

厂房屋顶分布式光伏EPC总承包项目施工部署及平面布置图方案1.1 施工准备施工前准备是顺利完成该工程的基础和保证，为使本工程质量达到合格标准，按工期完工，我公司将从签定合同起全力以赴投入到本工程的实施工作上去，充分做好各种准备，为本工程顺利施工奠定基础，确保工程高质、安全、按期完成。

1.1.1 施工技术准备（1）组织施工技术人员熟悉和学习图纸，了解设计上要求施工达到的技术标准、明确工艺流程。

（2）进行图纸自审、会审等工作，做好施工图纸的会审记录。

（3）施工前，根据图纸要求做好技术质量交底和安全施工交底工作。

（4）组织各专业施工组共同学习图纸，商定施工中各专业工种的配合。

（5）根据施工图纸的要求，编制本工程各分部分项工程的正式的施工方案，并组织有关施工人员进行方案交底。

（6）根据施工图、预算定额、施工方案、施工定额等文件，编制施工图预算和施工预算，为施工作业计划的编制、机具配置计划和材料进场计划的编制、施工任务单和限额领料单的签发提供依据。

（7）做好技术交底和培训，安排好实验工作。

1.1.2施工材料准备（1）根据施工图纸，为施工中所需的各种物资资源的生产和供应情况、价格、品种及运输路线等进行详细调查。

（2）根据施工方案的施工进度图和施工预算中的工料分析，编制工程所需的材料用量计划及材料进场计划，作为备料、供料工作和确定仓库、堆场面积及组织运输的依据。

（3）根据材料需用量计划和进场计划，做好材料的申请、订货和采购工作，使计划得到落实。

（4）根据材料需用量计划做好构配件的加工、翻样工作，并按施工平面布置图的要求做好堆放和保管工作。

1.1.3施工现场准备（1）掌握施工阶段的气象资料，以便综合组织全过程的均衡施工，制定出雨天、大风天气的施工措施。

（2）在施工前，对施工施工用电的电源等的供应情况作详细调查，包括、供电能力、线路距离、负荷、停电情况等。

（3）接通电源，现场电工根据方案要求与安全操作规程敷设临时电线（杆），将电送至各个用电的地点。
