汽车空调维修与检测汽车空调控制系统

汽车空调系统的检修方法汽车空调系统的检修方法主要包括以下步骤：外观检查：首先，对汽车空调系统进行外观检查，查看制冷剂管路连接处是否有油渍、灰尘、松动等现象，以及制冷剂是否充足、压缩机和冷凝器等部件是否有损坏或泄漏。

如果发现异常，需要进行相应的维修或更换部件。

制冷剂压力检测：使用制冷剂压力表检测制冷剂压力，检查制冷系统是否正常工作。

在正常温度下，制冷剂的压力应该稳定在一定的范围内。

如果压力过高或过低，或者压力表指针摆动不稳定，说明制冷系统存在故障。

此时需要进行进一步的检修。

冷凝器散热性能检测：检查冷凝器的散热性能是否正常。

如果散热不良，会影响制冷效果和制冷系统的效率。

可以用手触摸冷凝器的表面，检查其温度是否过高或过低，或者用红外线测温仪测量冷凝器的表面温度。

如果温度过高或过低，需要清理冷凝器表面的杂物、灰尘和污垢，或者更换冷凝器。

蒸发器温度检测：使用温度计检测蒸发器的温度，检查其是否正常工作。

正常情况下，蒸发器的温度应该比环境温度低10℃左右。

如果温度过高或过低，或者温度表指针摆动不稳定，说明蒸发器存在故障。

此时需要进行进一步的检修。

空调压缩机的检查：空调压缩机是制冷系统中的核心部件，它的正常运转直接影响制冷效果。

检查压缩机时，可以听其运转的声音，是否有异常的震动或者噪音，同时检查其温度是否正常。

如果发现异常，可能需要更换压缩机。

电路系统的检查：汽车空调系统的电路控制系统对于正常运转至关重要。

要检查电路是否畅通，各个线路接口是否牢固，对电路进行清理和检查，以确保没有灰尘和污垢影响电路的正常工作。

通过以上检修方法，可以全面了解汽车空调系统的状况，及时发现并解决潜在的问题。

在进行检修时，需要按照一定的顺序和步骤逐一进行检查，确保每个环节都得到充分的关注和处理。

同时，为了保证检修的准确性和安全性，需要使用专业的工具和设备进行操作，避免对汽车空调系统造成不必要的损坏和风险。

需要注意的是，汽车空调系统的检修是一项比较复杂和专业的任务，对于没有相关经验和技能的车主来说可能比较困难。

论述汽车空调制冷系统故障及检修方法随着人们生活水平的提高以及道路交通的发展，汽车行业在中国取得了迅猛的发展。

但现今人们对汽车的要求不再局限于汽车作为一种代步工作所提供的便利，汽车还应提供足够的功能，满足人们行车需要。

而汽车空调制冷系统是一种常见的功能，如果汽车空调制冷系统出现故障将降低车内的舒适度，影响行车人员的出行感受。

所以，要深入了解汽车空调制冷系统形成故障的原因，并提供合理的故障解决方法，及时维修，以满足人们对汽车性能的需求。

1.汽车空调制冷系统的构造和工作原理要想分析汽车空调制冷系统出现故障的原因及解决方法，首先应了解汽车空调制冷系统的构造。

对其工作原理有所了解，才能对症下药，找到故障原因，并采取有效地措施解决故障。

1.1 汽车空调制冷系统的构造情况汽车空调制冷系统是蒸汽压缩式制冷结构，主要由压缩机、制冷器、膨胀阀、蒸发器构成。

这四大主体部分间用管路进行链接形成一个封闭的循环系统。

并且随着科技的发展，为了提高汽车空调的性能，使空调能稳定地工作，通常在制冷系统中还要安装一些辅助部件，例如：排气缓冲器、贮液器、干燥过滤器、制冷剂观察视镜等，从而保证制冷器高效运行，对车内的空气进行调节、制冷、加热以及净化，满足人们在行车过程中的需求。

1.2 汽车空调制冷系统的工作原理汽车空调制冷系统的工作原理主要涉及四个过程，它们分别是压缩过程、节流过程、吸热过程以及放热过程，由这四个部分合作运行，保证空调的制冷系统正常工作。

首先汽车空调制冷系统进行压缩，通过压缩机将蒸发器中低压低温制冷剂气体吸入，并经过绝热压缩变成高温高压气体，最终将气体送到冷凝器中。

压缩机在汽车空调制冷系统中处于核心地位，使制冷剂能在系统内进行循环，完成压缩过程。

其次通过放热过程，将进入冷凝器的气体与周边的温度进行交换、吸收、溶解，并放出热量，再进行冷却与冷凝，最终变为制冷剂液体。

并且在冷凝过程中，温度高、压力大的制冷剂形成的液体在经过膨胀装置后会逐渐膨胀，从而迅速降低温度与压力，以雾状或细小滴液的形式排出，完成节流过程。

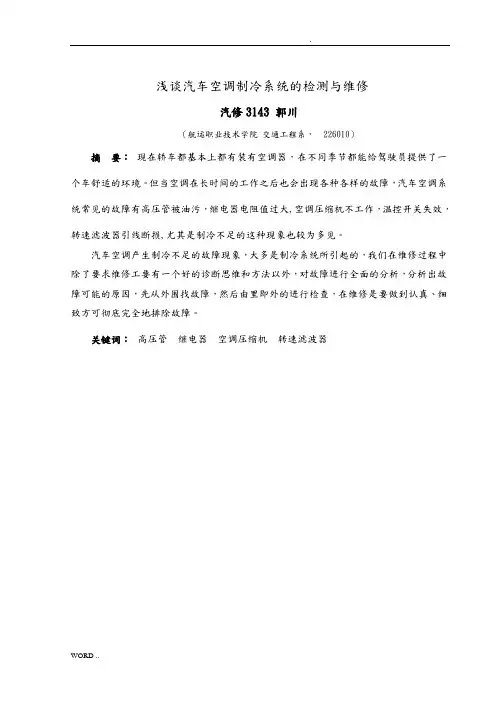

浅谈汽车空调制冷系统的检测与维修汽修3143 郭川（航运职业技术学院交通工程系， 226010）摘要：现在轿车都基本上都有装有空调器，在不同季节都能给驾驶员提供了一个车舒适的环境。

但当空调在长时间的工作之后也会出现各种各样的故障，汽车空调系统常见的故障有高压管被油污，继电器电阻值过大,空调压缩机不工作，温控开关失效，转速滤波器引线断损,尤其是制冷不足的这种现象也较为多见。

汽车空调产生制冷不足的故障现象，大多是制冷系统所引起的，我们在维修过程中除了要求维修工要有一个好的诊断思维和方法以外，对故障进行全面的分析，分析出故障可能的原因，先从外围找故障，然后由里即外的进行检查，在维修是要做到认真、细致方可彻底完全地排除故障。

关键词：高压管继电器空调压缩机转速滤波器0引言在汽车的驾驶过程中，为了使得驾驶员和乘客在乘坐汽车的过程中舒适度更高，制冷，取暖，空气过滤，湿度控制是汽车空调系统的基本功能。

鉴于汽车空调运行条件以及零件经常受损的原因，汽车空调经常会出现故障，而汽车空调制冷系统的故障又是汽车空调系统经常出现的故障。

如何检修复杂精密的空调系统，查找故障原因，通过具体分析连带因素，恢复空调正常运行，便成为减少汽车空调过度消耗，增加其性能和使用寿命的关键因素。

1.空调制冷系统的组成汽车空调制冷系统结构如图1-1所示，汽车空调一般主要由压缩机、电控离合器、冷凝器、蒸发器、膨胀阀、贮液干燥器、管道、冷凝风扇、真空电磁阀、怠速器和控制系统等组成。

汽车空调分高压管路和低压管路。

高压侧包括压缩机输出侧、高压管路、冷凝器、贮液干燥器和液体管路；低压侧包括蒸发器、积累器、回气管路、压缩机输入侧和压缩机机油池。

图1-1 汽车空调系统的组成2.空调制冷系统的工作原理当制冷系统工作时，压缩机从蒸发器低压回路吸入低温低压的气态制冷剂，并将其压缩成高温高压的气体，再通过高压管送到冷凝器冷却，制冷剂被冷却成液体后，在高压的作用下流向储被干燥器过滤和吸水，再经过膨胀阀节流降压后进入蒸发器，在蒸发器中，制冷剂不断吸收蒸发器心子周围空气的热量气化成气体，重新被压缩机吸入进行再循环，而冷却空气不断进入车，实现制冷。

项目1 认识汽车空调系统总成一、判断题1、在旋转叶片式压缩机结构中，前后都有一个活塞。

（×）2、压缩机作用就是将液态制冷剂转变为气态的制冷剂。

（×）3、冷凝器是将压缩机排出的高压过热制冷剂蒸气，通过它放出热量后，凝结成液体或过冷液体的换热设备。

（√）4、蒸发器能实现了对空气的降温、除湿功能。

（√）5、热力膨胀阀安装在冷凝器的入口。

（×）6、H型膨胀阀是一种外平衡膨胀阀，其通道象字母H，出口直接于蒸发器出口直接相连。

（√）7、低压管道位于限流装置的出口与压缩机的入口之间，输送低压和低温的制冷剂，触摸这段管道是很热的。

（×）8、车内及车外温度传感器为负温度系数热敏电阻传感器。

（√）一、选择题9、以下哪个不是曲轴连杆式压缩机的工作过程。

（ C ）A压缩 B排气 C点火 D吸气10、以下哪个不是斜盘式压缩机结构。

（D）A摆盘 B活塞 C阀板 D活塞环11、甲说：进入冷凝器部件里的是气态制冷剂，出来的是液态制冷剂。

乙说：进入冷凝器部件里的是液态制冷剂，出来的是气态制冷剂。

哪个正确（A）A甲说正确 B乙说正确 C甲乙都正确 D甲乙都不正确4、甲说：膨胀阀是高压与低压的分界点。

乙说：节流阀是高压与低压的分界点。

哪个正确（C）A甲说正确 B乙说正确 C甲乙都正确 D甲乙都不正确5、在变排量节流管系统中，节流管主要作用是。

（B）A减速 B节流 C增速 D增压6、以下哪个不是汽车上的温度传感器。

（D）A车外空气温度传感器 B车内温度传感器 C蒸发器温度传感器 D光照传感器等。

二、问答题1．压力控制阀的工作原理？控制阀与低压侧（压缩机吸气侧），高压侧（压缩机排出侧）、压缩机摇板箱相通，控制阀内波纹管在制冷系统负荷增大时（压力增大），收缩，关闭摇板箱与高压侧通道，打开低压侧与摇板箱通道，摇板箱压力降低，活塞背面压力减小，斜盘角度增加，活塞行程增加，排量增加。

制冷负荷减小时，情况与此相反，摇板箱与高压侧通道打开，与低压侧通道关闭，排量减小。

本田雅阁空调系统检测与维修摘要汽车空调的作用是调节空气温度，湿度，速度，流动方向，空气洁净度，这是增加汽车舒适性的主要装置。

空调制冷系统核心的工作部件是压缩机，膨胀阀，液体存储干燥器，蒸发器和冷凝器。

制冷剂在高压和低压管道中具有不同的状态，并且由于这些不同状态制冷剂的存在，实现了汽车空调系统的制冷。

当代，汽车空调已成为汽车的标配设备，因此，汽车空调的维修已成为汽车维修行业的重要工作。

基础上推出的组合物和汽车空调的系统的工作原理，该论文提供了一些具体实例，说明用于诊断和修复本田维修和检测空调系统故障的一般方法。

本文中所提到的一些维修方式，即具有实用又具有通用性，还可以提供用于维护其他空调系统的用于汽车的参考。

关键词：广汽本田雅阁；制冷系统；故障诊断。

Testing and Maintenance of Honda Accord AirConditioning SystemABSTRACTThe function of automobile air conditioning is to adjust the air temperature, humidity, speed, flow direction, air cleanliness, which is the main device to increase the comfort of automobile. The core components of air conditioning refrigeration system are compressor, expansion valve, liquid storage dryer, evaporator and condenser. Refrigerants have different states in high-pressure and low-pressure pipelines, and because of the existence of refrigerants in these different states, the refrigeration of automotive air conditioning system is realized. At present, automobile air conditioning has become the standard equipment of automobile, so the maintenance of automobile air conditioning has become an important work of automobile maintenance industry. On the basis of the combination and the working principle of the automobile air conditioning system, this paper provides some concrete examples to illustrate the general methods for diagnosis and repair of Honda maintenance and detection of air conditioning system faults. Some of the maintenance methods mentioned in this paper are practical and versatile, and can also provide reference for other air conditioning systems for automobiles.Key words: Honda Accord refrigeration system fault diagnosis.目录第一章绪论 (1)第二章汽车空调的概况 (2)2.1汽车空调的发展 (2)2.2汽车空调的种类 (3)2.3汽车空调系统的功能 (3)第三章车辆空调系统的组成及原理.............................. 错误!未定义书签。

新能源汽车空调系统检测与维修摘要：新能源汽车空调系统作为车辆舒适性的重要组成部分，其检测与维修对于车辆的正常运行至关重要。

本文主要探讨了新能源汽车空调系统检测与维修的相关问题，包括空调系统的基本结构、空调系统故障的排查方法、空调系统维修的技术方法、典型案例分析等。

关键词：新能源汽车；空调系统；检测；维修；案例分析一、绪论随着新能源汽车的快速发展，空调系统作为车辆舒适性的重要组成部分，其检测与维修对于车辆的正常运行至关重要。

本文旨在探讨新能源汽车空调系统检测与维修的相关问题，为新能源汽车的维修保养提供一些有益的参考。

二、空调系统的基本结构新能源汽车空调系统的基本结构包括压缩机、冷凝器、蒸发器、膨胀阀等组成部分。

其中，压缩机是空调系统的核心部件，负责将制冷剂压缩成高温高压气体；冷凝器负责将高温高压气体冷却成高温高压液体；蒸发器负责将高温高压液体蒸发成低温低压气体；膨胀阀负责控制制冷剂的流量和压力。

三、空调系统故障的排查方法新能源汽车空调系统故障的排查方法主要包括以下几个方面：观察法：通过观察空调系统的各个部件是否正常工作，例如压缩机是否运转、冷凝器是否有冷气等。

测量法：通过测量空调系统的压力、温度等参数，例如使用压力表测量制冷剂的压力、使用温度计测量空调系统的温度等。

试验法：通过对空调系统进行试验，例如使用电气测试仪测试空调系统的电路、使用泄漏检测仪检测制冷剂的泄漏情况等。

四、空调系统维修的技术方法新能源汽车空调系统维修的技术方法主要包括以下几个方面：更换故障部件：对于出现故障的部件，需要进行更换，例如更换压缩机、更换冷凝器等。

清洗维护部件：对于需要进行维护的部件，例如蒸发器、膨胀阀等，需要进行清洗和维护，以保证其正常工作。

添加制冷剂：对于制冷剂不足的情况，需要进行添加制冷剂的操作，以保证空调系统的正常工作。

五、典型案例分析空调系统故障是新能源汽车维修保养中比较常见的问题，以下是一些典型的空调系统故障案例分析：制冷剂泄漏：某新能源汽车空调系统制冷效果变差，经过检测，发现制冷剂泄漏，需要进行泄漏点的检测和处理。

引言随着夏天的临近空调使用的越来越频繁，随之而来其故障也越来越频繁。

所以根据本人的一些经历结合书本上的一些内容列举了几个空调比较容易出现的故障，并对其如何检查分析解决进行了一个简单的概诉。

本文首先介绍了汽车空调系统的基本组成部件，并且结合原理图阐诉了汽车空调整个的一个工作循环过程。

摘要汽车空调的普及，是提高汽车竞争能力的重要手段之一。

随着汽车工业的发展人们物质水平的提高，人们对舒适性，可靠性，安全性的要求愈来愈高。

国内近年来，汽车生产厂家越来越多，产量越来越大，大量中高档车需要安装空调。

因此汽车空调系统的故障种类也逐渐增多。

关键词：汽车空调、制冷系统目录1 空调制冷系统的组成 (5)2 空调制冷系统的工作原理 (5)3 汽车空调常见故障检查及其分析和解决办法 (6)3.1空调不制冷 (6)3.1．1故障实例 (6)3.2空调间歇性制冷 (7)3.2.1故障实例 (7)3.3系统有噪声 (10)3.3.1故障实例 (10)结论 (12)参考文献 (13)1 空调制冷系统的组成汽车空调制冷系统结构如下图1空调原理图所示，一般主要由电控离合器、压缩机、贮液干燥器、冷凝器、蒸发器、膨胀阀、管道、真空电磁阀、冷凝风扇、怠速器和控制系统等组成。

蒸发器冷凝器风扇冷凝器压缩机鼓风机储液干燥器膨胀阀感温管图 1 空调原理图2 空调制冷系统的工作原理当制冷系统工作时，压缩机从蒸发器低压回路吸入低温低压的气态冷剂，并将其压缩成高温高压的气体，再通过高压管送到冷凝器内冷却，制冷剂被冷却成液体后，在高压的作用下流向储被干燥器过滤和吸水，再经过膨胀阀节流降压后进入蒸发器，在蒸发器中，制冷剂不断吸收蒸发器心子周围空气的热量气化成气体，重新被压缩机吸入进行再循环，而冷却空气不断进入车内，实现制冷。

3 汽车空调常见故障检查及其分析和解决办法3.1空调不制冷制冷系统不制冷是空调系最常见的现象。

在排除常见的不制冷故障时，可以通过检查干燥器检视孔、观察管路有无结霜或渗油、检查空调系电路保险、测量高低压管路压力、测量插头电压以及检查线路连接和插头插接情况等方法，判断故障产生的原因。

毕业设计（论文）发证学校：题目名称：系别：专业：班级：姓名：学号：指导教师：交稿时间： 2010年 12月 28日汽车空调系统的故障诊断与维修摘要汽车空调作为空调技术在汽车上的应用，它能创造车室内环境的舒适性，保持车室内空气温度、湿度、流速、洁净度、噪声等在舒适的标准范围内，不仅有利于保护司乘人员的身心健康，提高其工作效率和生活质量，而且还对增加汽车行驶安全性具有积极作用。

随着天气越来越热，汽车空调在行车过程中就显得愈发的重要，而汽车空调很容易出现故障，这往往令车主伤透脑筋。

本文主要阐述汽车空调系统的组成及结构原理、制冷系统、采暖系统，及汽车空调系统常见故障的诊断与维修。

通过对本课题的调查研究,能更好的了解汽车空调系统,能更好的对汽车空调系统进行维护与保养。

关键词：汽车空调；制冷系统；采暖系统；故障诊断汽车空调系统的故障诊断与维修1 汽车空调系统的结构原理1.1空调系统的组成及功能汽车空调系统是由制冷系统、采暖系统、通风系统和控制系统等4个子系统组成。

汽车空调的功能是通过人为的方式创造一个对人体适宜的环境，即对室内的温度、湿度和气流速度进行调节，并具有净化空气的功能。

除此之外，汽车空调还能除去风窗玻璃上的雾、霜、冰和雪等，给驾驶员一个清晰的视野，确保行车安全。

汽车空调通常应具备以下功能：1）调节温度：将车内的温度调节到人体感觉适宜的温度；2）调节湿度：将车内的湿度调节到人体感觉适宜的湿度；3）调节气流：调节车内出风口的位置、出风的方向及风量的大小；4）净化空气：滤去空气中的尘土和杂质或对空气进行杀菌消毒。

1.2制冷系统1.2.1制冷系统的组成汽车空调制冷系统由压缩机、冷凝器、储液干燥器、热力膨胀阀（或节流孔管）、蒸发器等制冷部件组成，各制冷部件之间用耐压的铜管或铝管，以及耐压、耐氟的橡胶管连接成一个密闭的循环系统。

1.2.2制冷循环工作过程制冷循环就是利用有限的制冷剂在封闭的制冷系统中，反复地将制冷剂压缩、冷凝、膨胀和蒸发，将其不断在蒸发器中吸热汽化，使蒸发器始终保持很低的温度而用于车内空气的降温除湿。

浅谈汽车空调系统检测与维修汽修3143 郭川(南通航运职业技术学院交通工程系，江苏南通 226010）摘要：汽车的配置是汽车性能指标的一项重要内容，本文就对汽车的一项基本的配置“汽车空调系统”这一装置做了基本研究，并对日常汽车使用过程中可能导致汽车空调出现故障的原因和如何检测和维修做了进一步探讨。

通过对汽车空调系统的结构、作用剖析以及工作原理的更深层次的理解和掌握，有利于今后的汽车检修工作。

关键词：汽车空调、原理、故障检修、分析、维护0引言在汽车的驾驶过程中，为了使得驾驶员和乘客在乘坐汽车的过程中舒适度更高，制冷,取暖，空气过滤,湿度控制是汽车空调系统的基本功能。

鉴于汽车空调运行条件以及零件经常受损的原因，汽车空调经常会出现故障。

如何检修复杂精密的空调系统，查找故障原因，通过具体分析连带因素，恢复空调正常运行,便成为减少汽车空调过度消耗,增加其性能和使用寿命的关键因素。

1 汽车空调系统的组成汽车空调系统主要由五个部分组成.1。

1制冷系统对外部环境温度进行降低,冷却进入和车内的空气，除去车内空气的湿度，从而使车内的温度降低，使乘车人感到舒适与凉爽。

1.2供暖系统在气温相对比较低的过程中，对车厢内的空气和外部空气进行加热，进而能够使得车厢可以取暖除湿。

1。

3 通风系统新鲜的空气是汽车驾驶人与乘客舒适驾驶的一项必要条件，因此在驾驶过程中，需要通风系统维持汽车内的空气的新鲜度.另外对混有雾霾灰尘以及一切有害的气体进行排除，起到通风和换气的作用。

另外，还可以在冬季气温较低时，对室内空气进行加温，有效的预防风窗玻璃起雾。

1.4 空气净化系统对车外进入车厢内的空气进行过滤处理，排除车内的有毒有害气体，恢复空气的洁净。

1.5 控制系统它的作用是对车内空气的温度，控制系统的主要功能是对车内的气温,风速大小的调节,对风的流向进行调节，并同时它可以对制冷和供暖系统的温压进行有效控制。

2 汽车空调系统的结构原理压缩机，冷凝器，蒸发器，鼓风机，膨胀阀这几个基本组成件组成了汽车空调制冷系统，通过钢管或者铝管，高压橡胶管的连接作用把这几个部件连接起来，构成一个封闭系统。
