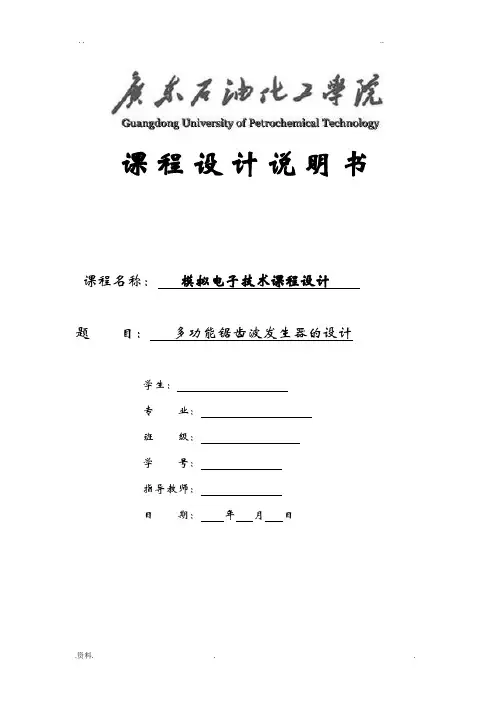

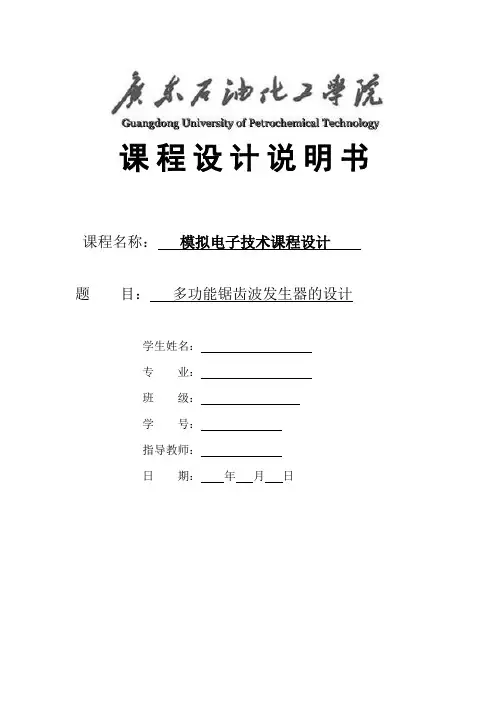

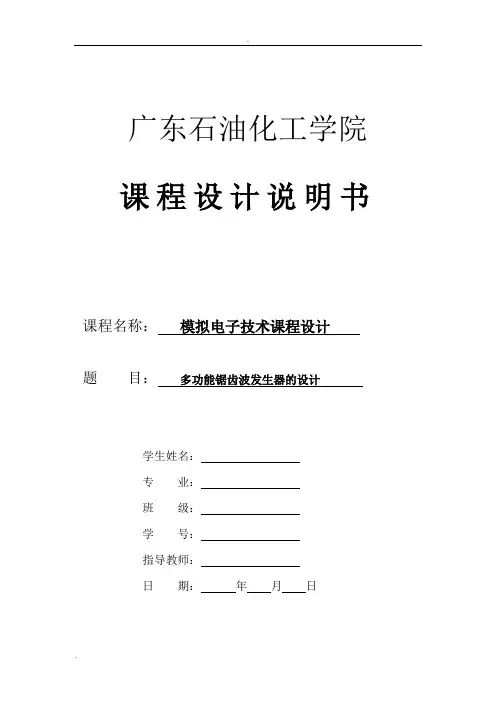

广东石油化工学院

课程设计说明书

课程名称:模拟电子技术课程设计

题目:多功能锯齿波发生器的设计

学生姓名:

专业:

班级:

学号:

指导教师:

日期:年月日

多功能锯齿波发生器的设计

一、设计任务与要求

1.运用集成运算放大器为主要器件,设计—个锯齿波产生电路;

2.在控制开关的作用下,能实现单周期扫描、间歇扫描、连续扫描和停止扫描控制功能;

3.具有输出幅度调节、直流偏置调节和扫描周期调节功能;

4.输出电压幅度在±10V的范围内可调,线性度优于0.01%;

二、方案设计与论证

本次设计首先采用比较器输出矩形波,通过积分器将波形转换为三角波,调节电位器,当积分电路的正向积分时间常数远大于反向积分常数,或者反向积分时间常数远大于正向积分时间常数时,那么输出电压U0上升和下降的斜率相差很多,就可以获得锯齿波。利用二极管的单向导电性使积分电路两个方向的积分通路相同,就可得到锯齿波发生电路。再将输出接到同向求和运算电路,就能得到直流偏置的效果。

方案一、锯齿波发生器电路可以由集成函数发生器8038构成

方案二、锯齿波发生器电路也可以由555定时芯片构成的自举电路产生

方案三、锯齿波可用积分器和模拟电压比较器实现,对电路的工作方式控制可以通过电子开关,也可以用手动控制。由于题目的要求,本设计采用的是集成运放构成的电路。电路的总体方案框图如下:

三、单元电路设计与参数计算

3.1锯齿波发生器电路:

设二极管导通的等效电阻可忽略不计,电位器的滑动端移到最上端。当U01=+Uz 时,D1导通,D2截止,输出电压的表达式为:

100031

()()O Z u U t t u t R C

=-

-+ 0u 随时间线性下降。当01Z U u =-时,D2导通,D1截止,输出电压的表达式为:

0210131()()()Z W U t t u t R R C

u -++=

0u 随时间线性上升。由于Rw 远大于R3,01u 和0u 的波形如图(b )所示。

根据三角波发生电路震荡周期的计算方法,可以得出下降时间和上升时间分别为:

1

1

1

32

2R

R C R T t t ∙=-≈ 12

2213()2W R R R C R T t t ∙+=-≈

所以震荡周期为: 132

2(2)W R R R C R T +=

将1R 和2R 设为电位器,则调整1R 和2R 、W R 的阻值以及C 的容量,可以改

震荡周期。调整W R 的值可以改变的输出波形的占空比,以及锯齿波上升和下降斜率。

根据积分器的特点,锯齿波的转换须将时间常数设置的尽量小一点,可以选择C 为0.01uf 和0.1uf, 稳压管稳压值为10V ,

电位器1R 取10K Ω,2R 取20K Ω,W R 取5K Ω,3R 取100Ω,4R 取500Ω,

5R 取5K Ω。

3.2直流偏置电阻的计算

直流偏置调节电路:

同向求和电路中,多个输入信号同时作用于集成运放的同向输入端。根据运算关系,得:

1313121011121011

1111()i i P ui R R u u u R R R R R +++=++ 同向输入端电位为:

13

121011

()

i

i i p

P

u R u u R R u R +=+

其中P R =10R ‖11R ‖13R 经计算可得:

9

13

121011

()

i i ui R u u R R u R +=+

在此电路中,输入i u 为上一级的的输出,i1u 输入+15V ,i2u 输入-15V , (1)当9R 、13R 取10K ,10R 取5K ,11R 取5K 时,经计算,可得0u 为+10V ;(2)当9R 、13R 取5K ,10R 取5K ,11R 取2.1K 时,经计算,可得0u 为-10V 。 因此电路中可设13R =10K ,电位器10R 、11R 取10K ,9R 取10K 。

四、总原理图及元器件清单

1.总原理图 电路如图:

2.元件清单

五、仿真调试与分析

5.1.1 锯齿波发生器

主要有迟滞比较器和RC充放电电路组成。比较器属于信号处理的一种,他的作用是将输入信号的电平进行比较,然后把比较的结果输出。实验采用的迟滞比较器的特点是:单输入增大及减少时,两种情况下的门限电压不相等,传输特性呈现出“滞回”曲线的形状,

迟滞比较器电路如图a所示:

当u I<-U T,u N+U T,uo=-U Z。

当u I>+U T,u N>u P,因而uo=-U Z,所以u P=-U T。u I<-U T,uo=+U Z。

可见,uo从+U Z跃变为-U Z和uo从-U Z跃变为+U Z的阈值电压是不同的,电压传输特性如图(b)所示。

RC充放电电路:

由于集成运放的同相输入端通过R’接地,u N=u P=0,为“虚地”。

电路中电容C的电流等于流过电阻R的电流

输出电压与电容上电压的关系为 u

o =-u

c

而电容上电压等于其电流的积分,故

在求解t

1到t

2

时间段的积分值时

式中为积分起始时刻的输出电压,即积分运算的起始值,积分的终值

是t

2

时刻的输出电压。

当u

I

为常量时,输出电压

在求解t

1到t

2

时间段的积分值时

式中为积分起始时刻的输出电压,即积分运算的起始值,积分的终值

是t

2

时刻的输出电压。

当u

I

为常量时,输出电压

当输入为方波时,则输出电压波为三角波。若改变占空比,即能得到我们所要的锯齿波波形。
