外墙石材施工组织设计DOC 64页.doc
- 格式:doc
- 大小:352.00 KB
- 文档页数:66
外墙石材幕墙工程施工组织设计外墙石材幕墙是现代建筑中常见的一种外立面装饰材料,它不仅能起到美化建筑、减少建筑能耗的作用,还能起到保护建筑的作用。
对于施工单位来说,外墙石材幕墙工程施工组织设计是一项很重要的工作,只有规范的施工组织设计才能确保工程顺利进行,达到设计要求。
一、施工组织设计的内容外墙石材幕墙工程施工组织设计是指在施工前对工程进行全面的组织设计,在实际施工中按照设计要求合理组织,确保工程的质量、安全、进度等方面都能得到满足。
具体内容包括以下几个方面:(一)施工技术措施:包括施工方法、工艺流程、施工工具与设备、材料的选择与质量要求等。
(二)安全技术措施:包括施工现场的安全防范和控制措施、高空作业和悬挂脚手架的安全措施等。
(三)进度计划:按照工程进度要求合理安排工程施工的时间、工序及人员分配。
(四)质量控制:包括施工过程中的质量控制和质量验收。
二、施工组织设计的重要性(一)确保工程质量:外墙石材幕墙工程的施工组织设计是从施工开始就对工程进行一系列的规划与控制,使施工过程更加科学化、管理更加有序化,从而保证工程质量满足设计要求。
(二)保证施工安全:外墙石材幕墙的施工过程存在着高空作业、悬挂脚手架等危险性较高的操作。
通过施工组织设计,可以有效地规范施工过程,制定安全技术措施,保障所有参与施工人员的人身安全。
(三)提高施工效率:通过合理的组织与安排,外墙石材幕墙工程的施工进度可得到有效控制,从而达到施工效率的提高。
三、施工组织设计的主要内容(一)人员组织:在施工过程中,应当根据工程进度需要,合理组织施工人员的数量和技术要求。
(二)施工设备与材料:应当评估施工设备和材料的质量、数量,以及运输、入库、出库等物流环节与管理。
(三)工艺流程与施工标准:通过详细的工艺流程设计,并对操作人员进行技术培训,以提高施工效率和质量,同时,需要提出相应的施工标准,以确保施工质量与可靠性。
(四)施工计划与进度控制:应当根据工程要求制定工作计划,精细化施工过程,同时进行严格的进度控制,以确保工程的进度符合计划要求。
二期B组团外墙石材施工工程施工组织设计2015年月日目录一、编制依据二、工程概况1.工程范围2.本工程特点及注意事项三、施工组织架构和劳动力配置1.项目管理机构及职能2.项目部主要成员职责划分3.劳动力配置四、施工部署1.施工总体部署2.施工范围3.施工准备4.施工期间5.竣工扫尾阶段6.项目部主要管理目标五、施工进度计划控制1.施工工期2.施工进度计划3.工期保证措施六、石材幕墙主要施工技术措施七、施工所用主要机械设备和器具八、质量控制及检验措施1.质量管理系统2.施工准备过程的质量控制3.施工过程中的质量控制4.质量控制标准九、文明施工及安全管理措施1、施工现场文明管理措施2、现场物资管理3、安全管理措施十、施工现场采用环保、消防、降噪音等施工技术措施1、施工现场采用环保的技术措施2、施工现场采用降噪音的技术措施3、施工现场采用消防的技术措施十一、施工中“新技术”的应用附表:1、组织机构设置图 2、质量保证体系图3、项目主要成员名单4、施工进度计划表一、编制依据1. 二期B组团外墙石材施工工程招标文件2。
B组团13~19#楼幕墙石材施工工程施工图及设计总说明3。
中华人民共和国标准JGJ59—99《建筑施工安全检查标准》4.中华人民共和国国家标准GB50210-2001《建筑装饰工程质量验收规程》5。
建设部颁发的《建筑幕墙》JG3035-19966。
中华人民共和国国家标准GB 50325-2001《民用建筑工程室内环境污染控制规范》7。
施工现场踏勘。
二、工程概况1.工程范围:中央特区B组团4-13#、14#、15#、16#、17#、18#、19#楼的外立面幕墙石材施工工程.2.本工程特点和注意事项:(1)、幕墙施工面积大,施工面多,需投入较多人力、工具及机械;(2)、时间紧,任务重,工序交叉頻繁,须合理安排调度。
(3)、质量要求高,施工难度大,需采取安全保护措施,使工作配合更周密;(4)、采用较多新工艺和新结构,改善外墙性能,同时为保证外观效果, 施工中需采取相关技术措施;三.施工组织架构和劳动力配置1.2.项目管理机构及职能:(见附表)3.项目部主要成员(见附表)职责划分:(1)、项目经理:在项目部中对工程质量、进场材料、进度、安全、工程成本控制负有直接组织领导责任。
外墙干挂大理石施工组织设计一、项目概况本项目是一座高档住宅小区的外墙干挂大理石装饰工程,总建筑面积为XXX平方米。
该装饰工程采用石材挂板,外墙干挂大理石施工组织设计需要从材料采购、施工准备、施工方案制定、工作流程安排、质量控制和安全防护等方面进行详细规划。
二、工程施工准备1.了解项目要求:详细了解设计图纸、技术要求和合同要求,了解整个项目的目标和施工要求。
2.人员配备:确定项目所需施工人员的数量和专业,包括施工队长、工人、安全员、质检员等。
3.施工设备和工具准备:根据施工方案确定所需的施工设备和工具,包括升降设备、脚手架、电动工具等,并确保其完好并符合安全标准。
三、施工方案制定1.大理石挂板安装方案:根据设计图纸和施工要求,制定大理石挂板的安装方案,包括挂板安装顺序、横平竖直度控制方法、固定件选择等。
2.施工工艺和流程:根据施工方案制定具体的施工工艺和流程安排,包括大理石挂板的切割、洗净、定位和固定等。
3.材料采购和质量控制:制定材料采购计划,确保材料符合设计要求,并制定质量控制方案,对材料进行抽样检验和质量验收。
四、工作流程安排1.施工准备:清理施工现场,搭建脚手架和安装升降设备,确保施工现场的安全和施工的顺利进行。
2.大理石板切割:根据施工方案,使用电动工具对大理石板进行切割,保证尺寸和角度的精确度。
3.大理石板洗净:对切割好的大理石板进行清洗和处理,确保板面干净、光滑,并清除表面的污渍和杂质。
4.大理石板定位:根据施工方案,将洗净的大理石板按照设计要求进行定位和摆放,保证建筑外墙的整体美观和定位准确性。
5.大理石板固定:根据施工方案,使用特殊的固定件对大理石板进行固定,确保大理石板的稳定性和安全性。
6.成品验收:按照质量控制方案对施工质量进行验收,对合格的部分进行保护和防护,确保施工质量达到预期效果。
五、质量控制和安全防护1.施工质量控制:制定详细的质量控制方案,包括材料抽样检验、施工工艺控制、成品验收等环节,确保施工质量符合设计要求。

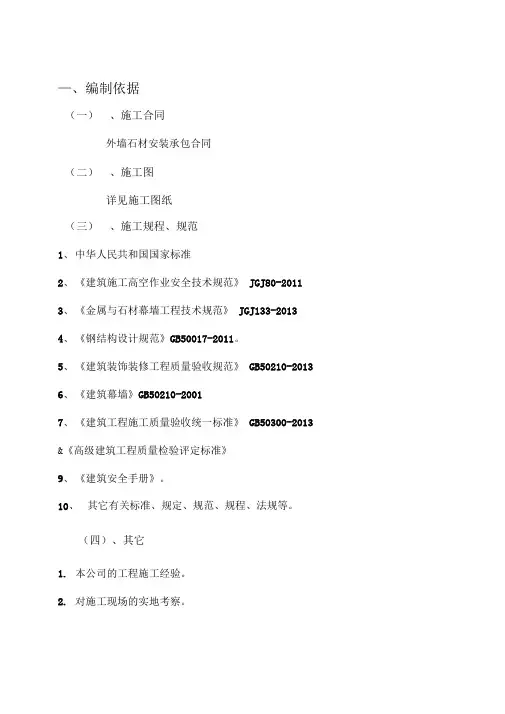

—、编制依据(一)、施工合同外墙石材安装承包合同(二)、施工图详见施工图纸(三)、施工规程、规范1、中华人民共和国国家标准2、《建筑施工高空作业安全技术规范》JGJ80-20113、《金属与石材幕墙工程技术规范》JGJ133-20134、《钢结构设计规范》GB50017-2011。
5、《建筑装饰装修工程质量验收规范》GB50210-20136、《建筑幕墙》GB50210-20017、《建筑工程施工质量验收统一标准》GB50300-2013 &《高级建筑工程质量检验评定标准》9、《建筑安全手册》。
10、其它有关标准、规定、规范、规程、法规等。
(四)、其它1.本公司的工程施工经验。
2.对施工现场的实地考察。
1、工程慨况(一)、工程慨况:1、工程名称:沐景园二期15-29号楼外墙干挂石材幕墙工程2、工程分项名称:外墙干挂石材幕墙3、结构类型:钢筋混凝土框剪结构4、装饰部位:外墙装饰干挂石材施工。
5、质量标准:符合国家验评标准。
(二)、施工重点与难点1.合同工期比较短,阶段时间内材料资源、人力资源投入大。
季节性施工和合理安排是本工程的难点。
2.在现场的装饰工程中,石材的选用是高档建筑的体现。
高档建筑的业主和建筑设计师在确定装修档次时,都会对石材的品种、花色进行反复的对比筛选,使其达到最佳的装饰效果。
三、施工准备(一)、技术准备(1).根据设计图纸和有关资料,结合现场勘测认真绘出翻样图并提出花岗岩加工规格数量表。
(2).与总包方配合做好施工前的技术交底工作。
(3).认真学习和熟悉国家验收规范及各种工艺标准,科学制定安全生产和防火规章制度及进行入场前的教育。
(4)•拆除原有石材、放线、清理,预做花岗石板材的结构面,同时进行吊直、套方、找规矩,弹出墙面垂直线和分块线。
(5).花岗岩板镶贴安装前,应根据图纸,认真核实结构尺寸。
(6).墙柱面暗装管线,电制盒等必须提前安装,并固定位置避免变动引起不必要的损失。

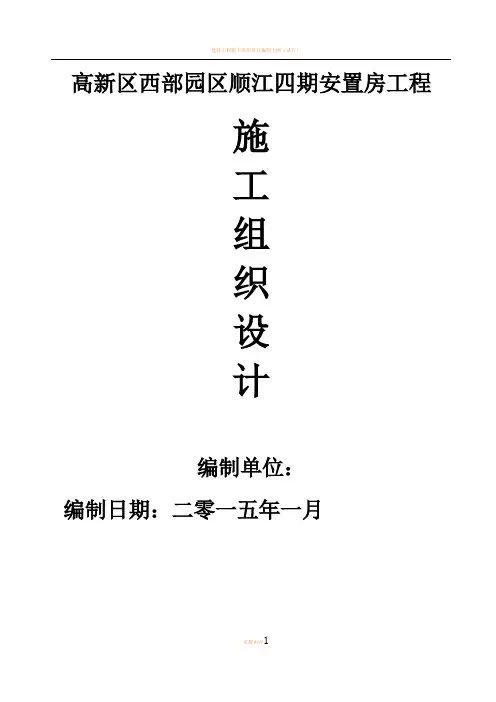

高新区西部园区顺江四期安置房工程施工组织设计编制单位:编制日期:二零一五年一月目录高新区西部园区顺江四期安置房工程 (1)施 (1)工 (1)组 (1)织 (1)设 (1)计 (1)编制单位: (1)编制日期:二零一五年一月 (1)目录 (1)第一章工程概述 (1)一、编制说明 (1)本施工组织设计是根据“高新区西部园区顺江四期安置房工程”项目商业外装饰施工图纸而编制的,本施工组织设计编制和执行,是合理组织本工程施工过程和加强企业管理的一项重要措施,针对施工现场条件、法规条件、工程的特点及难点充分考虑,保证切实可行,执行并保证质量、安全、工期等目标。
(1)二、工程概况 (1)三、编制本施工组织设计的的主要控制因素 (1)四、编制本施工组织设计依据的文件 (2)3、施工现场踏勘情况; (2)五、编制本文件适用的相关规范和验评标准 (2)第二章:施工总体的指导思想及组织原则 (5)第一节、施工现场组织管理 (5)二、现场管理机构 (5)三、管理层职能分工 (5)四、项目作业班组安排(工种配合) (6)第二节、施工部署 (7)第三节、施工准备 (7)第四节、本工程难点、重点分析及采取的针对措施 (9)第五节、工程技术资料管理办法 (11)第三章:资源需求计划 (13)第一节、劳动力计划安排 (13)第二节、主要材料和预制品 (14)第三节、机械设备投入及设施 (14)第四节、施工现场的布置及水电计划 (15)第四章:主要分项工程施工工艺与技术措施 (18)第一节、施工方案 (18)一、施工方案 (18)第二节、幕墙工程测量 (19)第三节、干挂石材施工工艺 (19)第四节、玻璃幕墙施工工艺 (29)第五节幕墙防雷安装施工方法和质量保证措施 (35)第六节、铝合金地弹门施工工艺 (35)第七节、铝合金窗施工工艺 (37)第八节、铝合金百叶窗施工工艺 (40)第九节、质量通病防治措施 (41)第五章:质量保证体系与措施 (52)第六章:安全文明施工管理体系及措施 (74)第七章:环境保护管理体系与措施 (107)第八章:工地进度计划与措施 (112)第九章:施工措施 (124)第十章:合理化建议 (129)第一章工程概述一、编制说明本施工组织设计是根据“高新区西部园区顺江四期安置房工程”项目商业外装饰施工图纸而编制的,本施工组织设计编制和执行,是合理组织本工程施工过程和加强企业管理的一项重要措施,针对施工现场条件、法规条件、工程的特点及难点充分考虑,保证切实可行,执行并保证质量、安全、工期等目标。
建筑外墙干挂石材专项施工方案编制:姚华平复核:林兰峰审批:阎德云外墙干挂石材专项施工方案一、编制依照:本施工方案依照:工程合同、设计图纸、国家和地方施工技术规范、规程及操作规程等资料编制。
1、由襄阳市建筑设计院供应的设计图纸;2、《建筑装修工程质量查收规程》GB50210-2001;3、《金属与石材幕墙工程技术规范》JGJ133-2001;4、《建筑装修工程质量查收规程》GB50210-2001;二、工程大概:方案为樊城区政府办公大楼外墙装修(干挂石材)施工方案,石材幕墙高度为 24m ,外墙体为实心红砖。
三、干挂石材施工工艺流程基层办理→墙面分格放线→ 钢架制作→防锈防腐→钢架校正→钢架固定→查验分格、平展度和牢固性→优选石材→开料→挑色编号→石材干挂→填嵌密封条→打胶密封(勾缝剂)→墙面清理→查验。
四、主要施工工艺施工方案1、基层办理比较骨架的设计切割尺寸,检查主体结构的质量可否切合要求,主体结构质量对骨架的地址影响较大,且直接影响到干挂石材的切割尺寸。
墙面的垂直水平川址。
对主体结构的孔洞及表面的弊端也应认真办理。
2、墙面分格放线安装骨架放线是将骨架的地址弹线到主体结构上,放线工作依照轨线及标高点进行,一般先弹出竖向杆件的地址,确定竖向杆件的锚固点,待竖向杆件通长部署达成,再将横向杆件地址弹在竖向杆件上。
1)骨架的施工要点本工程骨架依照采用8#槽钢作为竖向主龙骨,与墙体预埋件焊接,└50×5角钢作为横杆传力于竖杆,横杆用焊接方式与竖杆连接。
骨架安装序次以下:(1)先安装竖向杆件,竖向杆件与主体结构相连,待竖向杆件就位后再安装横向杆件;(2)采用型钢连接长骨架,将其分别穿进上下杆件的端部后再用螺栓拧紧,横向杆件与竖向杆件采用焊接方式连接。
2)骨架的质量控制(1)骨架安装前将竖杆与横杆地址线弹到主体结构表面。
(2)施工竖杆前在首尾地址吊通长垂直线,并用经纬仪校核,以保证骨架垂直度。
(3)拉通长水平线,查验竖杆可否在同一平面上。

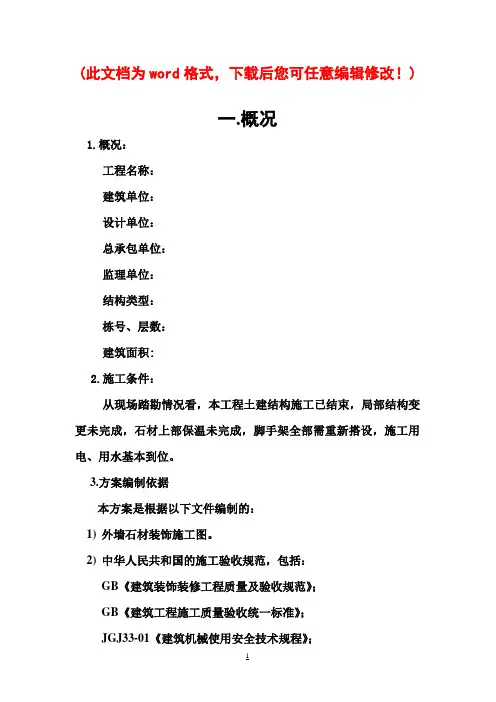

(此文档为word格式,下载后您可任意编辑修改!)一.概况1.概况:工程名称:建筑单位:设计单位:总承包单位:监理单位:结构类型:栋号、层数:建筑面积:2.施工条件:从现场踏勘情况看,本工程土建结构施工已结束,局部结构变更未完成,石材上部保温未完成,脚手架全部需重新搭设,施工用电、用水基本到位。
3.方案编制依据本方案是根据以下文件编制的:1)外墙石材装饰施工图。
2)中华人民共和国的施工验收规范,包括:GB《建筑装饰装修工程质量及验收规范》;GB《建筑工程施工质量验收统一标准》;JGJ33-01《建筑机械使用安全技术规程》;GBT《天然花岗石建筑板材》;GBT《天然大理石建筑板材》;JCT《天然花岗石荒料》;JCT《天然大理石荒料》;GB《钢结构工程施工质量及验收规范》;JGJ46-05《施工现场临时用电安全技术规范》;JGJ133-01《金属与石材幕墙工程技术规范》;3)中华人民共和国现行《装饰材料的施工和验收标准》;4)有关安全生产、文明施工的规定。
4.ISO9001文件(质量手册,程序文件,工作指引,作业指导书)5.变更本施工组织设计有任何项目需要变更,则须与有关单位协调,在获得意见统一后,方可进行修改或变更6.交底须在适当时候召开交底会,以使相关单位和全体施工人员完全明白,理解此文件之内容.二、工程总体规划1.工程实施总体思路在充分研究设计风格、设计基调及施工特点的基础上,本公司施工总体思想是:确保设计风格的充分体现和提高施工精度,努力确保各细部的施工质量。
首先,要确保设计风格充分体现。
本公司认为本工程设计具有自己独特的风格。
因此,有义务在施工中充分体现本工程的设计风格和基调。
在设计构造上,在节点处理上,必须严格按照设计图纸的要求进行施工以保证能充分体现本工程的设计风格。
其次,在施工上要求确保精度,使石材装饰施工具有一流水准,为提高施工精度,拟采取以下措施:1.1、做好施工前实地测量工作,发现实测后数据与设计图纸不符,及时与设计者沟通,并提供测量数据,便于及时对图纸进行调查。
高新区西部园区顺江四期安置房工程施工组织设计编制单位:编制日期:二零一五年一月目录第一章工程概述 (1)一、编制说明 (1)二、工程概况 (1)三、编制本施工组织设计的的主要控制因素 (1)四、编制本施工组织设计依据的文件 (2)五、编制本文件适用的相关规范和验评标准 (2)第二章:施工总体的指导思想及组织原则 (5)第一节、施工现场组织管理 (5)二、现场管理机构 (5)三、管理层职能分工 (5)四、项目作业班组安排(工种配合) (6)五、操作人员安排方案 (6)第二节、施工部署 (7)第三节、施工准备 (8)第四节、本工程难点、重点分析及采取的针对措施 (9)第五节、工程技术资料管理办法 (11)第三章:资源需求计划 (13)第一节、劳动力计划安排 (13)第二节、主要材料和预制品 (14)第三节、机械设备投入及设施 (145)第四节、施工现场的布置及水电计划 (15)第四章:主要分项工程施工工艺与技术措施 (17)第一节、施工方案 (17)第二节、幕墙工程测量 (18)第三节、干挂石材施工工艺 (19)第四节、玻璃幕墙施工工艺 (28)第五节幕墙防雷安装施工方法和质量保证措施 (34)第六节、铝合金地弹门施工工艺 (34)第七节、铝合金窗施工工艺 (36)第八节、铝合金百叶窗施工工艺 (39)第九节、质量通病防治措施 (40)第五章:质量保证体系与措施 (51)第六章:安全文明施工管理体系及措施 (72)第七章:环境保护管理体系与措施 (1055)第八章:工地进度计划与措施 (1100)第九章:施工措施 (1233)第十章:合理化建议 (1288)附表:施工进度计划表 (1280)第一章工程概述一、编制说明本施工组织设计是根据“高新区西部园区顺江四期安置房工程”项目商业外装饰施工图纸而编制的,本施工组织设计编制和执行,是合理组织本工程施工过程和加强企业管理的一项重要措施,针对施工现场条件、法规条件、工程的特点及难点充分考虑,保证切实可行,执行并保证质量、安全、工期等目标。
湖州首创荣城置业有限公司湖州市2011-92地块开发项目外墙石材幕墙施工组织设计编制单位:编制人:审核人:编制日期:二0一四年五月三十日目录第一章、总体概述 (4)第一节、工程概况 (4)第二节、施工组织总体设想 (5)第三节、方案的针对性 (7)第四节、施工段的划分 (10)第二章、施工现场平面布置图 (11)第三章、施工进度计划网络图和各阶段的进度计划表及进度保证措施 (14)第一节、施工进度计划网络图和各阶段的进度计划表 (14)第二节、施工进度保证措施 (16)第四章、各分部分项工程的完整施工方案及质量保证措施 (20)第一部分、各分部分项工程的完整施工方案 (20)一、施工准备 (20)二、施工测量方案 (22)三、后置埋件安装 (22)四、石材幕墙施工方案(一体化石材幕墙、干挂石材幕墙) (28)第二部分、质量保证措施 (31)第一节、质量承诺与罚则: (33)第一节、质保体系 (36)第二节、技术保证措施 (38)第三节、材料保证措施 (40)第五章、安全文明施工、环境保护和消防措施 (44)第一节、安全文明施工措施 (48)第二节、环境保护措施 (49)第三节、消防措施 (50)第六章、项目管理班子的人员配备情况 (52)第一节、项目组织机构 (53)第二节、项目管理班子人员配备情况表 (56)第七章、劳动力、施工机械设备及材料的 (57)投入计划和进退场计划 (58)第一节、劳动力的投入计划及进退场计划 (59)第二节、施工机械设备的投入计划和进退场计划 (62)第八章、季节性施工措施,夜晚施工措施,节假日施工措施 (64)第一节、秋、冬季节施工措施 (65)第二节、雨季施工措施 (71)第三节、夜晚施工措施 (74)第五节、节假日施工措施 (77)第六节、地下、地上管线及其他加固、保护等特殊措施 (79)第九章、针对本工程的合理化建议 (83)第十章、配合协调施工措施 (86)第十一章、售后服务措施 (87)第一章、总体概述第一节、工程概况一、工程概况1、工程名称:湖州首创悦府外墙石材幕墙装饰工程2、建设地点:浙江湖州3、承包方式:包工包料4、工期要求:120天(日历日),总监发出开工令后第三天算起。
外墙干挂石材施工组织设计方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、施工准备 (3)2.1 材料准备 (4)2.2 人员预备 (4)2.2.1 技术人员 (5)2.2.2 施工工人 (7)2.3 施工机具 (8)三、施工工艺 (9)3.1 工艺流程 (10)3.2 操作要点 (11)四、施工管理 (12)4.1 组织架构 (13)4.2 施工进度计划 (14)4.3 质量控制措施 (15)4.4 安全防护措施 (15)五、环境保护与文明施工 (16)5.1 环境保护 (17)5.2 文明施工 (19)一、前言随着建筑行业的快速发展,外墙干挂石材作为一种常见的建筑装饰手法,其施工质量与美观度对于整个建筑形象至关重要。
为了保障外墙干挂石材施工过程的顺利进行,提高施工效率,确保工程质量和安全,本施工组织设计方案针对具体工程特点,结合相关施工经验和技术标准,对“外墙干挂石材施工”进行了全面的规划与设计。
1.1 编制依据国家相关法律法规及行业标准:包括但不限于《中华人民共和国建筑法》、《建设工程质量管理条例》、《建筑装饰装修工程质量验收规范》等,确保施工过程中的合法性和规范性。
项目设计图纸及技术要求:详细的外墙干挂石材设计图纸、材料规格、连接方式等技术文件,为施工提供明确的指导。
国家及地方建设主管部门的相关规定:如关于安全、环保、消防等方面的法规和标准,确保施工过程中的安全性和环保性。
施工现场实际情况:包括现场地形、地质条件、气候条件等,结合实际情况制定合理的施工方案。
类似工程经验及案例分析:参考同类项目的施工组织设计和实施效果,吸取经验教训,提高本次施工的组织性和实用性。
施工团队能力及资源条件:考虑施工团队的技术水平、管理能力、设备资源等因素,确保施工过程的顺利进行。
安全文明施工要求:遵循国家和地方关于安全文明施工的要求,确保施工过程中的安全生产和环境保护。
本施工组织设计方案的编制依据全面、合理,旨在确保外墙干挂石材工程施工的安全、质量、进度和成本等方面达到预期目标。

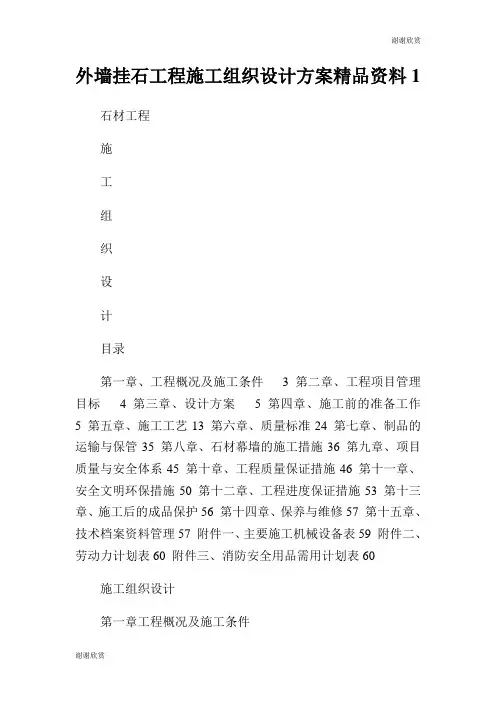

外墙挂石工程施工组织设计方案精品资料1 石材工程施工组织设计目录第一章、工程概况及施工条件 3 第二章、工程项目管理目标 4 第三章、设计方案 5 第四章、施工前的准备工作5 第五章、施工工艺13 第六章、质量标准24 第七章、制品的运输与保管35 第八章、石材幕墙的施工措施36 第九章、项目质量与安全体系45 第十章、工程质量保证措施46 第十一章、安全文明环保措施50 第十二章、工程进度保证措施53 第十三章、施工后的成品保护56 第十四章、保养与维修57 第十五章、技术档案资料管理57 附件一、主要施工机械设备表59 附件二、劳动力计划表60 附件三、消防安全用品需用计划表60施工组织设计第一章工程概况及施工条件一、编制说明本《施工组织设计》是规范和指导该项工程从施工准备到竣工验收过程的综合性技术经济文件,为使该项工程的施工全过程能按科学规律组织规范施工,有计划地开展各分部分项工程的施工,及时做好各项施工准备工作,保证各种资源和劳动力的及时供应;协调与各工种之间的时间安排,保证施工的顺利进行,按期保质保量完成施工任务,特制订本施工组织设计。
1.1适用范围本《施工组织设计》适用于*******开发有限公司知本时代石材工程。
1.2 编制依据1、招标文件;2、招标施工图纸(电子版);3、《建设工程项目管理规范》GB/T 50326-2001;4、《金属与石材幕墙工程技术规范》GB JGJ133-2001、JK113-20015、《石材幕墙工程施工工艺标准》;GY1003-2003/8/166、《建筑物防雷设计规范》GB50057-947、《建筑设计防火规范》GBJ16-87;8、《高层民用建筑设计防火规范》GB 50045-95;9、《建筑幕墙》JG3035;10、《幕墙工程手册》中国建筑工业出版社出版,赵西安编著;11、《建筑硅酮结构密封胶》GB 16776;12、《天然石材产品放射性防护分类控制标准》JC518;13、《钢结构工程施工质量验收规范》GB50205-2001;14、《天然花岗岩建筑板材》JC 205;15、《冷弯薄壁型钢结构技术规范》16、《胶粘剂拉伸剪切强度测定方法》1.3编制原则(1) 认真贯彻国家对工程建设的各项方针、政策、相关规范和标准,严格执行工程建设程序。
外墙石材施工组织设计(DOC 64页)目录第一章编制说明一综合说明 (3)二编制依据 (4)第二章工程概况一工程特点 (5)二建设地点及环境特征 (5)三施工条件 (5)四项目管理特点及总体要求 (6)第三章施工部署一项目的质量、进度、成本及安全目标 (7)二项目管理体系与组织说明 (8)三、施工进度计划、劳动力安排计划 (8)四、劳动力安排计划 (9)五拟投入的最高人数和平均人数 (10)第四章质量保证措施一、质量目标管理网络及质量保证运行图 (12)二、质量保证与控制体系(确保工程质量技术组织措施)..15第五章施工进度计划保证措施一总工期 (29)二工程施工总进度计划 (29)三保证工程进度工期主要措施 (29)第六章主要施工方法和工艺一测量放线施工方案 (30)二预埋件偏位处理施工方案 (32)三干挂花岗岩石材施工方案 (33)四验收和喷淋试验 (42)五竣工验收 (43)六拟投入的主要施工机械设备表........ .. (44)第七章保证安全生产、文明施工等主要措施一保证安全生产主要措施 (46)二保证消防安全主要措施 (48)三现场防风、防雨及防雷等措施 (48)四保证文明施工主要措施 (50)第八章施工配合方案一施工配合建议 (51)二施工配合措施 (51)附一主要施工机械设备表二劳动力计划表三施工进度计划表第一章编制说明一、综合说明我司有幸被邀请参加俱乐部外立面干挂石材工程的投标。
根据招标文件及招标图纸,并踏勘了施工现场,分析了各种影响施工的因素和本工程施工的特点、难点后,有充分的信心保证文件规定的所有工程的施工任务。
我们也积极做好与建设单位及总包单位之间的配合协调工作,确保本建设工程顺利进行,为俱乐部外立面干挂石材工程的全面建成打下良好扎实的基础。
一旦中标,我司将完全接受招标文件规定,派出具有丰富经验的优秀项目经理及项目经理部来承建本工程,全面负责工程质量、进度、安全、文明施工及配合总包单位合理组织流水施工。
按业主所下达的指示为准,准时进场,做施工前准备工作,抓好对工程设计意图实施及深化完善等工作,使本工程顺利进行。
我们一定发挥本公司管理优势,强化计划管理实施,进行技术攻关,同时配置足够的施工机械、设备、材料与劳动力,确保本工程优质如期完工。
一旦有幸中标,我们将完全接受招标文件提出的质量和技术要求、按国家质量标准、上海市等有关质量规定进行施工,并严格按照我公司质量方针组织施工管理。
本工程实行创优目标管理,确保一次验收合格,争创优质结构标准。
我公司将按照建设部、北京市有关建筑工程施工现场标准化管理规定组织施工,并且积极配合总包单位,共同搞好现场文明施工。
我公司将与业主、总包单位、监理单位等密切配合,真心诚意接受业主单位、总包、监理单位在施工全过程中的热忱指导和帮助,为本工程的顺利建成而努力,为俱乐部的早日建成投入使用,发挥社会效益和经济效益作出我们应有的贡献。
本施工组织设计编制目的在于推进项目法施工,适应体制深层次配套改革的条件下优质、高速、低耗、安全地完成对业主的承诺。
本施工组织设计指导现场的施工及进行质量目标、成本目标、工期目标、安全目标的控制。
本施工组织设计编制是依据本工程招标文件以及本工程施工技术特点,按有关技术标准、有关文件精神编制的。
本施工组织设计是本公司项目部管理工作的指导性文件,是本工程目标管理实施的保证措施。
二、编制依据1、俱乐部外立面干挂石材工程的招标文件、答疑文件资料和招标工程图纸。
2、参照标准:我国现行的最新施工规范、质量验收规范:(1)《建筑幕墙》JGJ 3035-1996(2)《建筑幕墙工程技术规程》DBJ08-56-96(3)《钢结构工程施工及验收规范》GB50205-95 (4)《金属与石材幕墙工程设计规范》JGJ133-2001 (5)《高层民用建筑设计防火规范》GB50045-95 (6)《建筑防雷设计规范》GB50057-94(7)《建筑幕墙物理性能分级》GB/T15225-94(8)《碳素结构钢》GB700(9)《低合金高强度结构钢》GB1597(10)《建筑幕墙空气渗透性能检测方法》GB/T15226 (11)《建筑幕墙风压变形性能检测方法》GB/T15227 (12)《建筑幕墙雨水渗透性能检测方法》GB/T15228 3、建设部、上海市有关安全文明施工的标准化文件。
第二章工程概况1.项目名称: 北京大兴19#地块绿地中央广场项目2.工程名称: 俱乐部外立面干挂石材工程3.建设单位:北京绿地京城置业有限公司4.设计单位:北京市建筑设计研究院5.幕墙高度:23.96.建筑层数:地上5层,地下1层。
7. 工程地址:北京市大兴区新城北区19#地块8.总承包单位:龙信建设集团有限公司。
一、工程特点本工程为俱乐部外立面石材幕墙的材料采购、试验、加工制作、运输、安装、测试、管理、清洁、产品维护、验收、保修及服务工作。
该工程为大型公共建筑,占地面积广,外墙面积大且转角多,造型多。
该工程主要包括如下项目:二、建设地点及环境特征俱乐部位于北京市大兴区新城北区19#地块,建筑高度建筑面积:8242.74平方米;建筑高度:23.9米.设计用途:售楼处、商业、餐饮、娱乐、办公。
三、施工条件我公司工程设计部拥有多名具有丰富施工经验的专业工程技术人员组成的高素质的设计队伍,包含从建筑、机械等专业毕业的本科生。
其将严格按照国家有关技术规范要求、力学原理及国内外先进的工程设计经验并结合本工程实际进行设计控制,设计全部采用计算机实施。
结合本工程所选择的幕墙结构、建筑理念和建筑特点,组织一个经验丰富的设计小组专门负责,并派遣设计师到现场进行技术沟通和协调,严格按照国家有关技术规范要求、力学原理及国内外先进的工程设计经验并结合本工程实际进行设计控制,以保证幕墙的各项性能指标达到规定的要求。
深入消化建筑、结构施工图纸,了解建筑上关键位置,特殊部位的技术要求,对已设计施工图进一步消化,查找出设计疑点和难点,进一步深化施工图纸,力争将工程做成精品,更好地做好技术储备工作。
针对本工程的材料选择要求以及风荷载的要求,做好材料采购前的资料整理工作。
如铝板、玻璃、铝合金、密封胶等主要材料以及主要五金配件。
由设计小组负责人对即将赶赴工地参与设计和施工的人员,进行技术交底与现场有关的实际的技术讲解及技术培训。
由生产调度按照计划部门下发的生产计划,制定出合理的生产计划。
加工生产班组,按照设计部门下发的加工工艺文件,深入了解工艺重点和难点,准备好必要的加工设备。
生产调度安排好生产流水线,维护设备的正常运转以保证按计划完成生产任务。
采购部门按照材料采购计划,及时准确的将生产及施工所需的材料及配件采购到位。
质量检验部门,按照有关的国家现行标准,对采购材料的质量和生产班组的加工质量进行首检和抽检。
要保证本工程如期完工,首先要保证材料的充分。
四、项目管理特点及总体要求本项目石材幕墙工程制作和安装工程量大,因此必须严谨要求项目管理,合理安排组织各工序施工,采用时标网络计划控制各工序最后完成时间,采用流水作业缩短各工序施工时间,确保总工期计划。
同时在编制外墙装饰工程制作与安装施工组织设计时,对各阶段应突出以下几点:①支承结构及骨架加工制作、饰面板材加工制作重点突出一个“拼”字,应制定可靠的加工计划和质量保证措施,具备足够充足的加工材料和集中更多的劳动力资源,争取在限定的时间内完成加工制作任务,达到施工总程序的第一步目标。
②施工准备、测量放线、埋件设置及调整应着重突出一个“抢”字,要充分抓住土建施工期及安装间隙,进场尽可能快,力争提前完成施工总程序的第二步目标。
③支承骨架安装施工应考虑流水作业安排,充分利用场地的空旷性,集中更多的机械和人力,争取在最短的时间内完成支承骨架安装,并通过隐蔽工程验收,完成施工总程序的第三步目标。
④饰面板安装应精工细作,项目组应发挥QC小组的作用,加强对安装技术、工程质量、施工进度的创新,创造优质施工精品,全力完成施工总程序的第四步目标。
根据总体规划,工期要求、工程特点、施工工艺及设计标准,合理配置生产要素、坚持高起点、高标准、严要求,按“统一指挥、网络管理、分工负责、全面推进”的施工组织原则,见缝插针,实现立体交叉施工,有条件的项目齐头并进,充分利用时间、空间相互配合,争取主动,确保提前交工,全面完成工程任务。
第三章施工部署一、项目的质量、进度、成本及安全目标1、项目质量:达到国家质量验收标准,综合评价指标确保优良。
确保一次验收合格率达到100%。
2、工程进度:本工程我公司如中标将确保在90个日历天内完成,并力争提前完成施工任务,尽快交付使用。
二、项目管理体系与组织说明俱乐部外立面干挂石材工程,工程量大,项目施工复杂,为了很好地组织施工,我公司给予高度重视,组成以下施工管理体系:公司根据本工程的规模、特点、工期等综合因素委派工程总指挥1人、现场工程设计师1人、技术员3人、计划调度员1人、项目经理1人、施工员3人、质量安全员2人、后勤主管1人,材料采购主管1人;选派承担施工任务的施工队,组成工程项目部指挥班子,同时订立各部门、人员职能。
工程总指挥:对整个工程项目负全面责任,由公司区域经理担任。
项目经理:其职能为负责现场项目部的现场工作,协调部门之间、项目经理部与施工队之间的关系,审定安装方案,对项目部现场人员、施工班组考核。
负责工程的施工组织调度,劳动力分配,施工进度计划及施工安全控制。
设计组长兼现场技术负责人:对整个工程技术工作负责。
对上岗人员进行技术培训;进行设计复核,按照最佳方案提出材料定额,组织设计人员进行加工图纸制作,制定现场技术文件、安装图纸,安装标准的贯彻执行,现场安装时遇到的技术问题的解决;提出工程预决算方案、提交每月验工计价交工程总指挥审核;审核物资需求计划;审核施工技术资料。
技术员、施工员:协助设计组长进行加工图纸编制,施工监督、技术指导、技术资料汇总。
指导安装施工队进行工程测量;指导安装施工队落实施工力量;对施工队施工前进行技术交底,施工过程中进行技术复核,施工后协同质量员进行工序质量检查,复核幕墙构件加工图纸。
计划调度主管:在工程总指挥领导下,对整个工程现场所需材料、半成品供应进度负责。
编制物资需求计划,安排半成品加工任务,协同项目经理检查、督促材料供应室、生产部工作。
质量检查员:检查购入及生产的半成品质量及质量证明文件,不合格的成品、半成品不允许进场;对现场安装质量进行日常检查,负责安装隐蔽工程、关键工序质量报验;对上岗人员进行质量培训、考核,不合格不允许上岗。
安全员:在项目经理领导下,对整个工程现场文明安全施工负责。
了解当地政府或具体工程的有关规章制度并贯彻执行;制定并监督执行安全制度及安全操作规程;对现场环境、安全状况及时掌握、落实必要的安全保护措施。
