ZW20A12型户外高压交流真空断路器安装使用说明书

ZW20-12户外柱上高压智能分界（看门狗）真空断路器说明一、概述10KV架空配电线路T接支线路或末端用户内部发生故障时，因其进线开关保护动作时限与变电站出线开关保护时限配合无法合理整定时，将会造成变电站出线开关跳闸。

如果故障性质是永久性的，变电站重合将不成功，则一个中压用户界内的局部事故将使整条10KV配电线路停电。

如若在T接处或用户端（责任分界点）安装一台用户分界开关（俗称看门狗），经过判断确认用户界内发生故障（过流、短路、单相接地等故障），自动将故障隔离，则可以确保非故障区用户正常用电。

ZW20A-12F型户外用户分界真空断路器是我公司自主研发的一种用户分界开关。

它主要由ZW20A-12型户外柱上真空断路器本体和FDR-02故障检测控制器以及外置电压互感器三大部分组成，三者通过航空插座及户外密封控制电缆进行电气连接。

具有故障检测功能、保护控制功能和通讯功能，能可靠判断、检测界内与界外的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

ZW20A-12F型户外柱上真空断路器为额定电压为12KV，三相交流50Hz的户外配电设备。

它采用真空灭弧和SF6气体作为绝缘介质，箱体采用了引进日本东芝公司VSP5的气体密封、防爆、绝缘结构技术，进出线套管也进行了密封性能改进，整体密封性能优良，内部充入的SF6气体不泄漏，不受外界环境影响；其弹簧操作机构进行了小型化设计和可靠性、稳定性优化，采用直动链条主传动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍；主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。

ZW20A-12F型户外柱上用户高压真空分界断路器是一种免维护产品，是户外高压真空分界断路器中的精品，是本公司综合国内外柱上开关的优缺点，自行研制出来的新产品。

本产品主要符合以下国家标准：开关部分：GB1984《高压交流断路器》GB/T11022-1999《高压开关设备控制和设备标准的共同技术条件》控制终端部分：GB/T726-2000 《继电器及装置基本试验方法》GB/T17626-1998《电磁兼容试验和测量技术电快速瞬变脉冲群搞扰度试验》二、使用环境条件1、周围空气温度：-40℃~+40℃；日温差：日温变化不大于25℃；根据SF6气体物质性质，当环境温度在-40℃时，如箱体内部气压为0.05Mpa，此时SF6仍为气态，保证产品正常工作。

ZW28A-12户外高压真空断路器说明书一、概述ZW28A-12系列户内交流高压真空断路器是三相交流50Hz、额定电压为10kV的户内高压电器，主要装设在固定式高压开关设备中，供工矿企业、发电厂及变电站做电气设施的保护和控制之用，适用于频繁操作的场所。

本型号断路器符合GB1984《交流高压断路器》标准的规定。

二、型号及含义三、使用条件3.1 正常使用条件a) 周围空气温度：-10℃～+40℃；b) 海拔高度：不超过1000m;c) 湿度条件：日相对湿度的平均值不超过95%，月相对湿度平均值不超过90%，日水蒸汽压力的平均值不超过2.2kPa,月水蒸汽压力平均值不超过1.8kPa；d) 周围空气未明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；e) 来自开关设备和控制设备外部的振动或地动是可以忽略的；f) 在二次系统中感应的电磁干扰的幅值不超过1.6kV。

3.2 特殊使用条件根据国家标准GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定，断路器应在正常使用条件下运行。

若用户使用的工作条件与正常使用条件有差异，如：安装地点在海拔超过1000m、周围空气温度超过正常使用条件规定的限值或高湿易产生凝露的地方，应和制造厂进行协商，并取得一致意见。

3.3 工作电源断路器配CD17电磁机构或CT19弹簧机构时，其电源参数及接线图见机构说明书。

四、技术参数4.1 真空断路器主要技术参数4.2 真空断路器装配调整后机械特性参数五、结构和工作原理5.1 结构特点本产品是固定式开关柜专用真空断路器，自身不带操动机构，使用时必须配用合适的操动机构。

本产品装设中封接式纵磁场真空灭弧室，主轴分闸弹簧及油缓冲器等部件安装在机架中，见图1、图2。

机架的左端设有安装孔，供断路器安装使用。

机架右侧平面装6个绝缘子(上下各3个)，上绝缘子固定静触头支架，下绝缘子固定动触头支架，动、静触头支架的右端兼作出线端子，见图3。

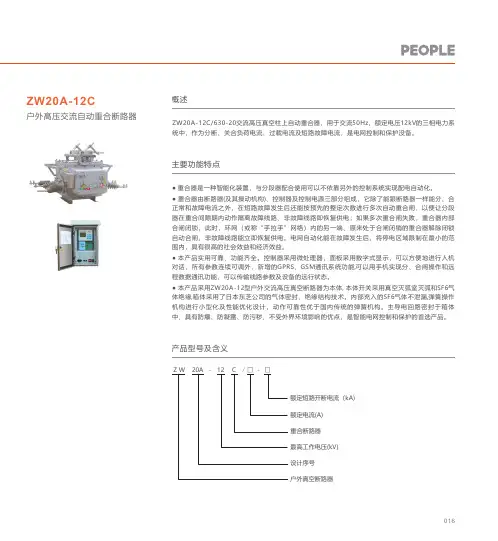

概述ZW20A-12C/630-20交流高压真空柱上自动重合器，用于交流50Hz，额定电压12kV的三相电力系统中，作为分断、关合负荷电流、过载电流及短路故障电流，是电网控制和保护没备。

主要功能特点● 重合器是一种智能化装置，与分段器配合使用可以不依靠另外的控制系统实现配电自动化。

● 重合器由断路器(及其操动机构)、控制器及控制电源三部分组成，它除了能跟断路器一样能分、合正常和故障电流之外，在短路故障发生后还能按预先的整定次数进行多次自动重合闸，以便让分段器在重合间隙期内动作隔离故障线路、非故障线路即恢复供电；如果多次重合闸失败，重合器内部合闸闭锁，此时，环网（或称“手拉手”网络）内的另一端、原来处于合闸闭销的重合器解除闭锁自动合闸，非故障线路能立即恢复供电。

电网自动化能在故障发生后，将停电区域限制在最小的范围内，具有很高的社会效益和经济效益。

● 本产品实用可靠、功能齐全。

控制器采用微处理器，面板采用数字式显示，可以方便地进行人机对话，所有参数连续可调外，新增的GPRS、GSM通讯系统功能,可以用手机实现分、合闸操作和远程数据通讯功能，可以传输线路参数及设备的远行状态。

● 本产品采用ZW20A-12型户外交流高压真空断路器为本体, 本体开关采用真空灭弧室灭弧和SF6气体绝缘,箱体采用了日本东芝公司的气体密封、绝缘结构技术。

内部充入的SF6气体不泄漏,弹簧操作机构进行小型化及性能优化设计，动作可靠性优于国内传统的弹簧机构。

主导电回路密封于箱体中，具有防爆、防凝露、防污秽，不受外界环境影响的优点，是智能电网控制和保护的首选产品。

产品型号及含义额定短路开断电流（kA)额定电流(A)最高工作电压(kV)设计序号户外真空断路器016 ZW20A-12C户外高压交流自动重合断路器重合断路器使用环境条件1、环境温度：-40+40℃;2、海拔不超过2000m ，2000以上与用户协商3、风压不超过700Pa (相当于风速34m /s )4、相对温度日平均值不大于95%，月平均值不大于90%；5、空气污秽程Ⅲ级；6、周围空气不应受腐蚀性气体或可燃性气体等明显污染；7、无经常性剧烈振动。

ZW8-12系列户外高压真空断路器
产品概述：ZW8－12系列户外高压真空断路器(以下简称断路器)用于额定电压12kV，三相交流50Hz的三相电力系统中，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。

该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。

断路器可根据用户需要配装隔离开关或防涌流延时保护器等。

断路器可选用手动弹簧机构或电动弹簧机构，电动弹簧机构可加装无线遥控。

断路器可根据用户要求，与相应的控制器配合组成自动重合器、分段器等，实现配网自动化。

型号及含义：
使用环境条件
1、周围空气温度：上限+40℃，下限-40℃；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m/s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25℃；
7、相对湿度：日平均不大于95%，月平均不大于90%；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

主要技术参数：
装配调整后机械特性参数
外形及安装尺寸：。

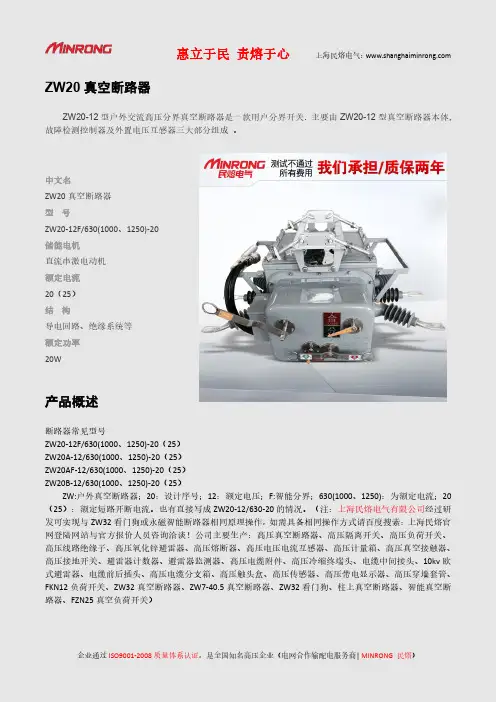

ZW20真空断路器ZW20-12型户外交流高压分界真空断路器是一款用户分界开关.主要由ZW20-12型真空断路器本体,故障检测控制器及外置电压互感器三大部分组成。

中文名ZW20真空断路器型号ZW20-12F/630(1000、1250)-20储能电机直流串激电动机额定电流20（25）结构导电回路、绝缘系统等额定功率20W产品概述断路器常见型号ZW20-12F/630(1000、1250)-20（25）ZW20A-12/630(1000、1250)-20（25）ZW20AF-12/630(1000、1250)-20（25）ZW20B-12/630(1000、1250)-20（25）ZW:户外真空断路器；20：设计序号；12：额定电压；F:智能分界；630(1000、1250)：为额定电流；20（25）：额定短路开断电流。

也有直接写成ZW20-12/630-20的情况。

（注：上海民熔电气有限公司经过研发可实现与ZW32看门狗或永磁智能断路器相同原理操作，如需具备相同操作方式请百度搜索：上海民熔官网登陆网站与官方报价人员咨询洽谈！公司主要生产：高压真空断路器、高压隔离开关、高压负荷开关、高压线路绝缘子、高压氧化锌避雷器、高压熔断器、高压电压电流互感器、高压计量箱、高压真空接触器、高压接地开关、避雷器计数器、避雷器监测器、高压电缆附件、高压冷缩终端头、电缆中间接头、10kv欧式避雷器、电缆前后插头、高压电缆分支箱、高压触头盒、高压传感器、高压带电显示器、高压穿墙套管、FKN12负荷开关、ZW32真空断路器、ZW7-40.5真空断路器、ZW32看门狗、柱上真空断路器、智能真空断路器、FZN25真空负荷开关）技术特点三者通过航空插座及户外密封控制电缆进行电气连接，具有故障检测功能,保护控制功能及通讯功能可靠判断,检测界内与界外毫安级零序电流及相间短路故障电流,实现自动切除单相接地故障和相间短路故障本体开关是真空方式灭弧并且采用SF6气体绝缘,箱体参考了日本东芝公司的气体密封,防爆,绝缘结构技术整体密封性能优良,内部充入的SF6气体不泄漏,不受外界环境影响,其弹簧操动机构进行了小型化及性能优化设计,动作可靠性比国内传统的弹簧机构有显著提高主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。

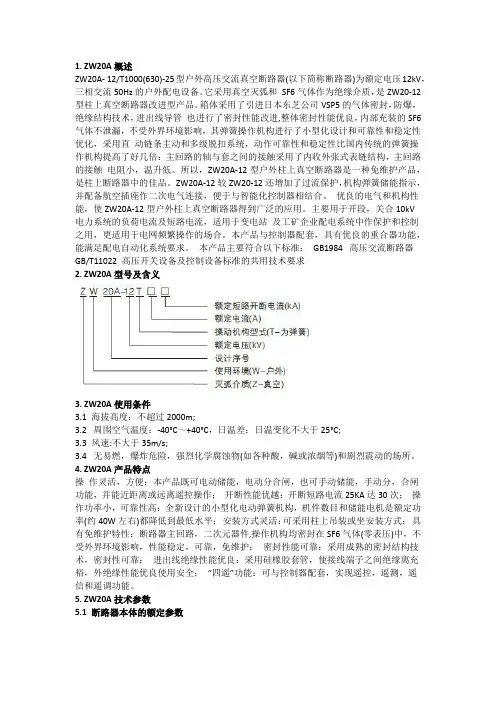

1.ZW20A概述ZW20A- 12/T1000(630)-25型户外高压交流真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。

它采用真空灭弧和SF6气体作为绝缘介质，是ZW20-12型柱上真空断路器改进型产品。

箱体采用了引进日本东芝公司VSP5的气体密封，防爆，绝缘结构技术，进出线导管也进行了密封性能改进,整体密封性能优良，内部充装的SF6气体不泄漏，不受外界环境影响，其弹簧操作机构进行了小型化设计和可靠性和稳定性优化，采用直动链条主动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍：主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。

所以，ZW20A-12型户外柱上真空断路器是一种免维护产品，是柱上断路器中的佳品。

ZW20A-12较ZW20-12还增加了过流保护，机构弹簧储能指示，并配备航空插座作二次电气连接，便于与智能化控制器相结合。

优良的电气和机构性能，使ZW20A-12型户外柱上真空断路器得到广泛的应用。

主要用于开段，关合10kV电力系统的负荷电流及短路电流，适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于电网频繁操作的场合。

本产品与控制器配套，具有优良的重合器功能，能满足配电自动化系统要求。

本产品主要符合以下标准：GB1984 高压交流断路器GB/T11022 高压开关设备及控制设备标准的共用技术要求2. ZW20A型号及含义3. ZW20A使用条件3.1 海拔高度：不超过2000m;3.2 周围空气温度：-40°C～+40°C，日温差：日温变化不大于25°C;3.3 风速:不大于35m/s;3.4 无易燃，爆炸危险，强烈化学腐蚀物(如各种酸，碱或浓烟等)和剧烈震动的场所。

4.ZW20A产品特点操作灵活，方便：本产品既可电动储能，电动分合闸，也可手动储能，手动分，合闸功能，并能近距离或远离遥控操作；开断性能优越：开断短路电流25KA达30次；操作功率小，可靠性高：全新设计的小型化电动弹簧机构，机件数目和储能电机是额定功率(约40W左右)都降低到最低水平；安装方式灵活：可采用柱上吊装或坐安装方式；具有免维护特性：断路器主回路，二次元器件,操作机构均密封在SF6气体(零表压)中，不受外界环境影响，性能稳定，可靠，免维护；密封性能可靠：采用成熟的密封结构技术，密封性可靠；进出线绝缘性能优良：采用硅橡胶套管，使接线端子之间绝缘离充裕，外绝缘性能优良使用安全；“四遥”功能：可与控制器配套，实现遥控，遥测，遥信和遥调功能。

Z W 20A - 12/ □- □额定短路开断电流（kA）额定电流（A）额定电压（kV）设计序号户外真空断路器ZW20A-12户外高压交流真空断路器为额定电压12kV ，三相交流50Hz 的户外配电设备。

主要用于开断，关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所，本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。

概述产品型号及含义使用环境条件1、海拔高度不超过3000m。

2、周围空气温度上限不超过40℃，下限不超过-40℃，日温差25℃。

3、风压不超过700Pa。

4、污秽等级：Ⅳ级。

5、覆冰厚度10mm。

6、安装场所：无易燃、爆炸危险、化学腐蚀的场所；7、地震烈度不超过8度。

● 断路器的主回路、操作机构均密封在SF6气体中，不受外界环境影响，达到免维护、寿命长的要求；● 可与电子控制器配套，实现断路器遥控、遥测、遥信和遥调功能，满足电网智能化控制的要求；● 全新设计的小型化电动弹簧机构，整机零部件数量和操动功耗都降低到最低水平，提高断路器的可靠性和节能；● 在箱体顶部安装有防爆装置，即使发生意外故障，也不会泄漏高温气体和飞溅物，确保产品安全可靠。

主要功能特点高压电器ZW20A-12户外高压交流真空断路器057断路器主要技术参数外形尺寸与安装尺寸ZW20A-12户外高压交流真空断路器0581、产品型号、名称、操作机构电动或手动、数量及交货期。

2、电流互感器变比、精度及数量。

3、是否配置外置式电压互感器（操作电源）。

4、是否配置控制器控制的型号及功能。

订货须知ZW20A-12户外高压交流真空断路器高压电器059。

People ElectricHV Electrical Equipment Selection Guide 高压选型手册人民电器集团是人民控股集团全资公司，中国500强企业之一，始创于1986年。

人民电器集团以工业电器为核心产业，拥有浙江、上海、南昌、抚州、枣庄、合肥六大制造基地、35家全资子公司150家控股成员企业、1500多家加工协作企业和5000多家销售公司。

产品畅销全球125个国家和地区，广泛应用于浦东机场、京沪高铁、三峡水电、北京地铁、奥运场馆南水北调、青藏铁路、嫦娥探月工程、越南太安水电枢纽等国内外重大工程项目，位居世界机械企业500强前列。

2023年，经世界品牌实验室测评，品牌价值788.15亿。

户内高压真空断路器ZN28口-12户内高压交流真空断路器RDV6-12户内高压交流真空断路器ZN73-12(VS1)户内高压交流真空断路器ZN73S-12户内固封式高压交流真空断路器ZN73S-24户内高压交流真空断路器ZN85-40.5户内高压交流真空断路器ZN85S-40.5户内高压交流真空断路器074 079 084 089 091 093 095Contents智能电网自动化开关ZW8-12C户外高压交流自动重合断路器ZW8F-12户外高压交流分界真空断路器ZW20F-12户外高压交流分界真空断路器ZW32F-12户外高压交流分界真空断路器ZW20A-12C户外高压交流自动重合断路器ZW32-12C户外高压交流自动重合断路器ZW32(B)-12C户外高压交流自动重合断路器ZW32-24C户外高压交流自动重合断路器FZW28-12F户外分界负荷开关001 005 009 012 016 020 024 027 030智能电网永磁式真空断路器ZW8M-12户外永磁式高压真空断路器ZW32M-12户外永磁式高压真空断路器ZN73M-12户内永磁式高压真空断路器034 038 041智能电网预付费自动化设备ZW8-12(YZD)户外高压预付费控制断路器ZW32-12(YZD)户外高压预付费控制断路器045 049户外高压真空断路器ZW8-12户外高压交流真空断路器ZW20A-12户外高压交流真空断路器ZW32-12户外高压交流真空断路器ZW32(B)-12户外高压交流真空断路器ZW32-24户外高压交流真空断路器ZW7-40.5户外高压交流真空断路器ZW7A-40.5户外高压交流真空断路器053 057 060 063 066 068 071户内(外)高压交流负荷开关FN12-12户内高压交流负荷开关FNR12-12户内高压负荷开关一熔断器组合电器FZN25A-12D户内高压交流真空负荷开关FZRN25A-12D户内高压交流真空负荷开关一熔断器组合电器FZW32-12户外高压交流真空隔离负荷开关FZW32-40.5户外高压交流真空隔离负荷开关097 097 101 101 106 109其它高压电器GW4-12户外高压交流隔离开关GW9-12户外高压隔离开关GW4-40.5户外高压交流隔离开关GW5-40.5户外高压交流隔离开关GN19-12户内高压交流隔离开关GN19-12M户内高压隔离开关GN22-12户内高压隔离开关GN24-12D户内高压隔离开关GN30-12户内高压隔离开关GN30-12M户内高压隔离开关JSXGN-12机械闭锁RW10-12F户外高压交流跌落式熔断器RW11-12户外高压交流跌落式熔断器RW-12户外高压交流跌落式熔断器RW-24户外高压交流跌落式熔断器PRWG2-40.5户外高压交流跌落式熔断器RW5-40.5户外高压交流跌落式熔断器JN15-12户外高压交流接地开关JN22B-40.5户内高压交流接地开关CT19弹簧操动机构CT19B弹簧操动机构YH氧化锌避雷器3-10kV带脱离器复合外套金属氧化避雷器户外交流高压跌落式（可投式、可卸式）避雷器三相组合式金属氧化物避雷器(TBP)放电计数器在线检监测仪LA(J)-10Q穿墙式浇注绝缘电流互感器LZZBJ9-10C1、2、5支柱式全封闭浇注绝缘电流互感器LZZBJ9-10A、A1G、A2G支柱式全封闭浇注绝缘电流互感器JDZ-10(Q)单相半封闭全绝缘浇注电压互感器JDZ10-10(A、B)单相全封闭全绝缘浇注电压互感器JDZX10-10(A、B)单相全封闭半绝缘浇注电压互感器JDZ9-10单相全封闭全绝缘浇注电压互感器JDZX9-10单相全封闭半绝缘浇注电压互感器112 115 118 121 124 127 129 131 133 135 137 138 140 141 142 143 144 145 147 149 151 153 163 164 165 169 170 172 178 183 185 187 189 191ZW8-12C/630-20交流高压真空柱上自动重合器，用于交流50Hz ，额定电压12kV 的三相电力系统中，作为分断、关合负荷电流、过载电流及短路故障电流，是电网控制和保护没备。

ZW20A型分界断路器应用及施工分析本文通过分析ZW20A型分界断路器的结构特点、功能原理以及施工安装技术，对配网设备选型及应用提供了一定技术。

基础。

标签：断路器功能安装一、ZW20A型分界断路器概述ZW20A-12型户外用户分界真空断路器，是解决由单个用户发生故障导致大面积停电的事故的理想设备，该设备出线侧内置零序电流互感器，与分界控制器配合使用。

安装于10kV架空配电线路的T接处或用户端，可以实现自动切除单相接地故障和自动隔离相间短路故障。

确保非故障用户的用电安全。

适合用于变电站，各类工矿企业，城市10kV配网及农村10kV电网配电系统作保护和控制及频繁操作场所之用。

二、ZW20A型分界断路器组成结构及特点2.1 ZW20A型分界断路器整体结构优越ZW20A型户外用户分界真空断路器本体采用箱式密封结构。

具有良好的密封性能，具备免维护性质。

断路器本体安装可采用柱上吊装或座装安装方式均方便，灵活。

分界控制器安装在断路器下方，通过户外电缆与分界断路器连接。

电源变压器（电压PT）可与断路器并排方置或放置在断路器上方。

2.2操作灵活方便ZW20A型户外用户分界真空断路器可以电动自动储能，遥控分合闸。

同时具有手动储能，手动分合功能，可直接由架空线接至电压互感器输出额定电压，通过断路器侧面的端子盒中转，使用连接电缆引入到控制器上，由控制器遥控来进行操作。

2.3绝缘性能优良ZW20A型户外用户分界真空断路器采用真空灭弧室灭弧、SF6气体绝缘。

进出线套管采用环氧树脂与硅橡胶APG工艺合成，独特的硅橡胶套管进出线结构，使套管之间绝缘距离充裕，运行安全可靠。

在箱体顶部安装有防爆装置，即使发生意外、内部故障，也不会有高温气体或飞溅物泄漏出来。

3.4密封性能可靠ZW20A型户外用户分界真空断路器采用成熟的密封结构技术，机构罩及箱体上盖采用冲压成型“V”型槽密封。

主回路及二次元器件，操作机构均密封在SF6气体（零表压）中，密封性能可靠。

2 主要技术参数2.1 断路器主要技术参数如表12.2 机械参数如表2序号 项目额定电压额定电流额定频率1min 工频耐受电压（隔离断口）雷电冲击电压（峰值）额定短路开断电流额定短路关合电流（峰值）额定短时耐受电流额定峰值耐受电流额定操作顺序额定短路电流开断次数机械寿命触头允许磨损累计厚度额定操作电压配CT 型弹簧操动机构合闸线圈分闸线圈过流脱扣线圈额定工作电流电流互感器一、二次电流比额定电压储能电机功率重量单位 参数123456789101112131415161718kV A Hz kV kV kA kA kA kA次次mm VAV W kg12630、1000、12505042/487512.5 16 2031.5 40 50 12.5 16 2031.54050分-0.3S-合分-180S 合分30100003直流或交流220V5200/5.400/5.630/5直流或交流220V≤200150序号 项目单位 参数1 2 3触头开距 触头行程 平均分闸速度mm mm m/s11±130.5 ±10.2±1 用途和适用范围ZW10-12型级，额定电流630A ,额定频率50Hz 的农网、城网、矿山、铁道、港口的配电系统，特别适用于户外架空线路, 分合负荷电流、过载电流、短路电流，对电网进行切换和保护。

本产品适用于以下工作条件： a 、环境温度-40℃～+40℃b 、海拔不超过2000m ，2000m 以上与用户协商；c 、风压不超过700Pa （相当于风速34m/s ）；d 、相对湿度日平均值不大于95%，月平均值不大于90%；e 、空气污秽程度Ⅲ级；f 、周围空气不应受腐蚀性气体或可燃性气体等明显污染；g 、无经常性剧烈振动；1.2 产品型号及含义Z W 10 - 12（G ） / □- □额定短路开断电流（kA ）额定电流（A ） 隔离开关额定电压 设计序号 户外 真空断路器1.3 产品的外形尺寸及安装尺寸如图一、图二断路器系三相交流户外高压开关设备，主要用于12kV 等2.7 电流互感器的变比根据用户需要可安装10/5、 15/5、 25/5、 30/5、 50/5、 75/5、100/5、150/5、 200/5、 300/5、400/5、630/5、 1000/5、1250/5电流互感器最多可安装9只，每只互感器最多有三种抽头式电流变化可供选择。
