XXX工程
建筑施工插槽式钢管模板支撑架
（快拆架）施工方案
编制：__________________
审核：__________________
批准：__________________
编制单位：
编制日期：年月日
目录
、编制依据.......................................................................................
1、文件依据...................................................................................
2、编制原则................................................................................... 、工程概况....................................................................................... 、施工准备.......................................................................................
1、技术准备...................................................................................
2、材料准备...................................................................................
3、人力准备
四、施工方法.......................................................................................
1、工艺流程...................................................................................
2、施工要点...................................................................................
3、质量监测...................................................................................
五、质量保证措施..................................................................................
六、安全措施.......................................................................................
七、环保措施.......................................................................................
八、应急预案.......................................................................................
1、目的.......................................................................................
2、应急领导小组及其职责.......................................................................
3、应急预案...................................................................................
九、荷载验算.......................................................................................
模板施工（快拆架）专项方案
、编制依据
1、文件依据
(1)经业主盖章后提供我方施工的设计施工图。
(2)企业各项管理手册和程序文件，以及类似工程施工经验和科技成果。
(3)中华人民共和国、行业和地方政府颁布的现行有效的建筑结构和建筑施工的各类规范、规程及验评标准详见下表：
引用的主要国家规范及标准
（4）IS09001质量管理标准、IS014001环境管理标准、OSHMS18001职业安全健康管理标准。
（5）建筑脚手架和模板计算软件（建科评］200刀028号）
2、编制原则
（1）认真贯彻国家工程建设的法律、法规、规程、方针和政策。
（2）严格执行工程建设程序，坚持合理的施工程序、施工顺序和施工工艺。
（3）采用现代建筑管理原理、流水施工方法和网络施工技术，组织有节奏、均衡和连续地施工。
（4）优先选用先进的施工技术，科学确定施工方案；认真编写各项实施计划，严格控制质量、进度、成本和安全施工。
（5）提高施工机械化、自动化程度，改善劳动条件，提高生产率。
（6）坚持“安全第一、预防为主、综合治理”原则，编制安全文明施工组织设计和生态环境保护措施，以及严防建筑振动、噪声、粉尘及垃圾污染的技术组织措施。
（7）尽可能利用永久性和组装式施工设施，努力减少施工设施的建造量，科学规划施工平面，减少的施工用地。
（8）优化现场物资存放量，合理确定储存方式，尽量减少库存和物资损耗。
（9）坚持“四节一保”、“绿色施工”的原则。
二、工程概况
（1）工程各参建单位
（2）工程项目简介
（3）快拆架支撑系统简介
本工程内支撑体系采用插槽式快速拆装脚手架（以下简称快拆架），快拆架是一种新
型产品，目前尚无国家、行业及地方标准。支撑钢管均采用? 48X 3.0,其力学性能符合现行国标《碳素结构钢》GB700-2006中Q235A钢的规定，表面光滑、顺直，无裂纹，两端面应平整，严禁打孔。
立杆最大间距1200X 120Q立杆顶部用可调节顶托调节标高。主梁梁底找平杆采用直角扣件固定在立杆上，连接扣件必须符合《钢管脚手架扣件》GB15831-2006规定，各活动部位灵活，无裂纹、气孔、毛刺等。快拆架立杆接头为承插式，其接头位置不受碗扣式、扣件式脚手架规范相关限制。
三、施工准备
（一）技术准备
1、楼层控制线、轴线、墙身线、标高线等已复核，均与设计图纸相吻合；
2、项目部及劳务队管理人员在仔细熟悉图纸的情况下，对现场需要搭设脚手架以及防护架的部位进行掌握，针对不同部位确定相应的脚手架类型，并提前对操作人员进行技术及安全交底，做到搭设规范，一次成型。
一、工程概况 工程名称：*** 建设单位：*** 监理单位：*** 设计单位：*** 勘察单位：*** 施工单位：*** 建设地点：*** ***工程位于***，合同总价约***万元，总建筑面积约8.9万平方米，地下3层约3.6万平方米，地上8层约5.3万平方米的商业楼。 ***工程建筑结构的安全等级为二级，属于钢筋混框架结构。所在地区抗震设防烈度为7度，地上部分抗震等级一级，地下负一层塔楼相关范围抗震等级一级，地下负一层非塔楼相关范围抗震等级三级，地下负二层抗震等级二级，地下负三层抗震等级三级。结构使用年限为50年。地下室防水等级为Ⅱ级，屋面防水等级一级。建筑物防火分类一类，耐火等级一级。建筑物人防等级6级，人防建筑面积7830平方米。 本工程为1栋商业楼，地下3层，地上8层，其中地下负二、三层高均为4米，地下负一层高为5米，地上一层高为5米，地上2至7层高均为4.8米，地上8层高为4.65米。建筑总高度43.25米。
本方案为采用盘扣式脚手架的模板及支撑架专项施工方案。适用于5m及以下支模区域。本工程盘扣支模位置为：
本工程盘扣支模支撑说明： 因该工程模板结构种类较多。该工程选取400*900（层高5.m）、300*1000（层高5.m）、180板（层高5m）、人防300板（层高5m）进行计算，计算设计按最不利状况设计。自动扶梯、夹层中庭等位置支模高度超过5m及以上区域另编制高大支模专项方案。 另：梁高700-1000mm加对拉螺杆一道。间距900mm。
二、编制依据 1．《建筑施工承插型套扣式钢管脚手架安全技术规程》DBJ 15-98-2014 2．《混凝土结构工程质量验收规范》GBJ50202-2002（2011版）。 3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ33-2011。 4、《建筑工程模板施工手册》 5、《建筑工程施工质量验收统一标准》（GB50300-2013） 6、《建筑施工模板安全技术规范》(JGJ126-2008) 7、《钢管脚手架扣件》(GB15831) 8、《建设工程项目管理规范》GB/T50326-2006 9、《建筑施工安全检查标准》（JGJ59—2011）； 10、《建筑施工高处作业安全技术规范》（JGJ80-91） 11、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号） 12、《建筑工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号） 三、盘扣式脚手架介绍 盘扣式脚手架全称为多功能盘扣式脚手架，广东省地方规范标准称其为承插型套扣式钢管脚手架。它是由承插型盘扣式钢管支架衍生出来的一种新型建筑支撑系统。与盘扣式钢管支架相比具有承载力大，搭建速度快，稳定性强，易于管理等特点。 盘扣式脚手架在脚手架发展史上实现了三个第一：即“第一个”实现了钢管脚手架在结构上无任何专门的锁紧零件；“第一个”实现了在钢管脚手架上无任何活动零件；“第一个”实现了我国对整体新型钢管脚手架的自主知识产权。该产品已被普遍使用于路桥、市政工程中，在房建工程中正被广泛运用。 （一）、盘扣式脚手架的特点 盘扣式脚手架是新型的一种便捷式支撑脚手架，它有点类似盘扣架又优于盘扣架，其主要特点是： 1、具有可靠的双向自锁能力； 2、无任何活动零件； 3、运输、储存、搭设、拆除方便快捷； 4、受力性能合理； 5、可以自由调节； 6、产品标准化包装； 7、组装合理，它的安全性、稳定性好于、优于门式脚手架； 8、实践中表明，作为梁跨度在15m以内，净空层高度在12m一下的单跨、多跨连续梁、
模板支撑脚手架搭设施工技术要求 一、必须做好施工准备工作。 1、扣件式钢管模板支架施工前必须编制专项施工方案。 2、模板支架专项施工方案应结合工程结构的不同高度、跨度、荷载和工艺制定。 3、模板支架专项施工方案编制时，宜采用相关专业软件进行计算。 4、模板支架专项施工方案应由施工企业技术负责人批准，并报总监理工程师批准。 5、模板支架搭设前，应由项目技术负责人向全体操作人员进行安全技术交底。安全技术交底内容应与模板支架专项施工方案统一，交底的重点为搭设参数、构造措施和安全注意事项。安全技术交底应形成书面记录，交底方和全体被交底人员应在交底文件上签字确认。 二、钢管、扣件管理 1、采购、租赁的钢管、扣件必须有产品合格证和法定检测单位的检测检验报告，生产厂家必须具有技术质量监督部门颁发的生产许可证。没有质量证明或质量证明材料不齐全的钢管、扣件不得进入施工现场。 2、搭设模板支架用的钢管、扣件，使用前必须进行抽样检测，抽检数量按有关规定执行。未经检测或检测不合格的一律不得使用。 3、钢管外观质量要求：
钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道； 钢管外径、壁厚、端面等的偏差；钢管表面锈蚀深度 钢管应进行防锈处理。 4、扣件外观质量要求： 有裂缝、变形或螺栓出现滑丝的扣件严禁使用； 扣件应进行防锈处理。 5、经检验合格的钢管、扣件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。 6、施工现场应建立钢管、扣件使用台帐，详细记录钢管、扣件的来源、数量和质量检验等情况。 三、地基与基础 1、模板支架地基与基础的施工，必须根据支架搭设高度、搭设场地土质情况与现行国家标准《建筑地基基础工程施工质量验收规范》（GB50202）的有关规定进行。同时应满足承载力要求。 2、应清除搭设场地杂物平整搭设场地并使排水畅通。 四、立杆、水平杆、剪刀撑必须都按《建筑施工扣件式钢管脚手架安全技术规范》中相关要求搭设。 纵向水平杆的构造应符合下列规定： （1）纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨； （2）纵向水平杆接长宜采用对接扣件连接，也可采用搭接。 横向水平杆的构造应符合下列规定：

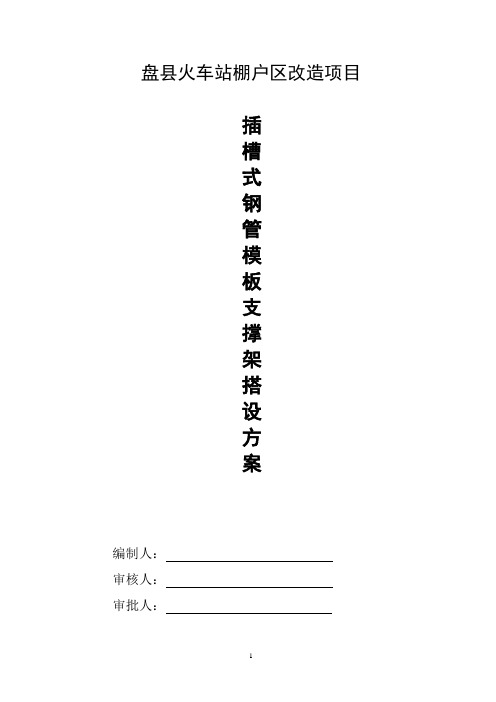

盘县火车站棚户区改造项目 插 槽 式 钢 管 模 板 支 撑 架 搭 设 方 案 编制人： 审核人： 审批人：
目录 一、工程概况 (1) 二、编制依据 (1) 三、插槽式钢管模板支撑架(简称快拆支撑架)的组成 (2) 四、施工准备 (4) 五、施工方法 (5) 六、施工技术安全措施 (6) 七、快拆脚手架和模板的拆除措施 (8) 八、环保措施 (8) 九、插槽式钢管模板支撑架剪刀撑设置应满足要求 (9) 十、架体结构的重点检查和验收 (10) 十一、监测监控措施 (11) 十二、应急预案 (16) 十三、计算书 (22)
一、工程概况 工程名称：盘县火车站棚户区改造项目 建设单位：盘州群益房地产开发有限公司 设计单位：重庆特钢设计院有限公司 勘察单位：贵州首钢国际工程技术有限公司 监理单位：河南宏业建设管理股份有限公司 施工单位：盘县建安建筑工程有限公司 本工程位于盘县红果火车站，总建筑面积约80232.04m2，共计4个栋号，地下2层，1#、2#地上32层，3#地上27层、4#地上31层。地下面积12506.48 m2。 本工程为工程由1#楼、2#楼、3#楼、4#楼及独立车库组成，各栋楼的设计标高分别为1#楼±0.000=1726.1，2#楼±0.000=1726.1，3#、4#楼±0.000=1726.1。1#楼地下2层,地上32层,高99.7米；2#楼地下2层,地上32层,高99.7米；3#楼地下2层,地上27层,高94.8米。4#楼地下2层,地上32层,高96.8米。 二、编制依据 1、重庆特钢设计院有限公司设计的本工程施工图 2、《建筑施工插槽式钢管模板支撑架安全技术规范》 3、《建筑施工临时支撑结构技术规范》JGJ300-2013 4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 5、《混凝土结构工程施工规范》GB50666-2011 6、《建筑施工模板安全技术规范》JGJ162-2008
模板支撑架（修） 一、安全操作事项： 进入施工现场必须佩带安全帽，2米以上独立高空作业需系好安全带；不准从高处或低处相互抛工具、材料等；吊运钢管时，要严格服从信号工的指挥，要捆绑结实，不准混装防止材料掉下伤人；吊运时还应检查吊钩、挂钩、钢丝绳的安全性，并防止挂住电线。 二、操作要点及技术措施： 1.支模架搭设的一般要求 1..1内模支撑架基础要铺设在平整的砼结构面上，立
管底部设15*15cm模板防滑垫块。 1.2架体底部设置纵向扫地杆，距离底座上 皮200mm（插架可不做）。当立杆基础不在同一高度上时，高处扫地杆向低处延长两跨与立杆固定，但高低差不应大于1000mm高处立杆至边坡距离不得小于500mm第一步架步距不得大于2000mm 1.3第一步架距地应小于1.6m,第二步架以上间距为1.2m，纵横向均应贯通，每个交结点必须有扣件连接，板底下纵横向水平杆距板底应小于0.5m,立杆顶托伸出长度不超过0.2m,立杆悬臂段不超过0.3m。本工程采用插架式脚手架，故不做强制要求，但必须纵横满插。 1.4梁支模架立杆间距应小于0.9m,距梁边
距离应小于300mm板支模架立杆间距应小于im距剪力墙边距离小于300mm立杆对中垂直度控制在10mn内。 1.5剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点距离不大于150mm 1.6扣件规格必须与钢管外径相同；对接扣件开口应朝上或朝内；螺栓拧紧。 2.支模架搭设 2.1梁底大、小横杆和板底处水平杆应按设计尺寸量尺搭设，避免返工；应先搭设两端定线扣件校核尺寸无误后安装水平杆和中间的其它
扣件式钢管脚手架在模板支撑中的应用-----------------------作者：
-----------------------日期：
扣件式钢管脚手架在模板支撑中的应用 摘要：本文主要通过工程实例介绍扣件式钢管脚手架在高、重、大跨度梁板模板支撑中的应用，并根据有关规规定、现场实际情况及现有材料等，结合实践经验对其进行探讨和总结。 一、工程实例介绍 某商住小区工程为七层框架混凝土结构，首层层高4.5m，二层以上层高3.0m。在地下室车库斜道入口处，由于首、二层架空，三层梁板中C3、C5轴交C－J～C－M轴的梁为转换梁，梁上立柱，梁截面分别为800×1800和600×1800，是本工程的最大梁截面。梁板面标高为＋ 7.5m，根据“省建设工程高支模系统施工安全管理办法”中的规定，属于高支模。 二、模板支撑形式的选择 由于梁截面较大，支模高度较高，且混凝土浇筑采用泵送施工，考虑脉冲水平推力和输送混凝土速度快所引起过载及侧压力，若采用门式钢管脚手架的话，因其为标准构件，受其自身宽度和每组长度的约束，对平面布置有一定限制，很难满足施工要求。而扣件式钢管脚手架则具有平面布置灵活、架设效率高、可形成纵横通道等特点，为了确保模板系统有足够强度、刚度和稳定性，模板支撑系统采用 48 3.5扣件式钢管满堂红脚手架，立杆采用顶部带可调上托、底部套150×150×8定型钢板底座的Q235A（3号）钢
管，梁底（侧）模板采用18厚夹板，主、次龙骨均采用80×80木枋。通过调整上托来调节模板支撑的高度。 三、结构布置与计算 1.荷载计算：由于模板结构设计属于临时性结构设计，目前我国还没有这类规，而现行国家标准《混凝土结构工程施工质量验收规》（GB50204—2002）中又没有关于模板设计的规定，因此，在进行模板结构计算时，根据原国家标准《混凝土结构工程施工及验收规》（GB50204—92）的规定进行荷载取值和组合。这些荷载包括模板及支架自重、新浇混凝土重量、钢筋重量、施工荷载、振捣混凝土时产生的荷载等。由于大梁配筋率较大，因此钢筋的自重标准值并没有按一般取1.5kN/m3，而是经估算后保守取3.0kN /m3。 2.计算步骤 荷载计算后，分别对模板、主次龙骨（木枋）进行力验算，其顺序如下：梁底模板的抗弯强度、挠度验算→次龙骨的抗弯强度、挠度验算→主龙骨的抗弯强度、挠度验算→支撑立杆的强度、稳定性验算。 在验算立杆的稳定性时应注意，立杆的计算长度应按《建筑施工扣件式钢管脚手架安全技术规》（JGJ 130—2001）的公式：l o=h＋2a计算,其中h为立杆的步距，a为立杆伸出顶层横向水平杆中心线至模板支撑点的长度。根据“省建设工程高支模系统施工安全管理办法”中的规定，h≤1500。
目录 一、编制依据及执行规范 (2) 二、工程概况 (2) 三、碗扣式模板支撑架搭设构造要求 (2) 四、碗扣式脚手架搭设施工工艺 (4) 五、质量检查 (6) 六、安全措施 (7) 七、应急预案 (8) 附件 (9)
一、编制依据及执行规范 1、施工图纸；北京立人建筑设计有限公司设计 2、应用的主要规范、规程及标准： 二、工程概况 本工程为北京澳特舒尔增资二期扩建项目1#生产厂房及研发中心工程、整体为框架结构、地上一层7007.95㎡、地下一层2047.85㎡、1－7轴为独立基础、8－20轴为地下室、地上一层檐高10m、地下层高4.5 m、1－20轴171m、A－D轴39m 。研发中心独立基础、地上三层，层高3.4m、檐高11.12m、1－7轴49.160m、A－F轴28.16m、面积3858.69㎡ 三、碗扣式模板支撑架搭设构造要求 本工程结合本工程结构形式、实际施工特点，整个结构使用落地式、全封闭的满堂红碗扣式模板支撑脚手架，架体受力计算书详见附件。 3.1、搭设材料 （1）、搭设脚手架全部采用定型标准碗扣架管，本支撑架使用Φ48.3 × 3.6钢管，质量符合现行国家标准规定。 （2）、脚手架钢管的尺寸立杆、横杆最大长度1500-2400㎜。 （3）、钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。
（4）、钢管上严禁打孔，钢管在使用前仔细检查质量。 （5）、扣件材质必须符合《钢管脚手架、模板模板支架安全技术规程》（DB11/T583-2008）规定。 （6）、木脚手板有断裂、腐朽的禁止使用。 （7）、安全网必须有建设主管部门认证的产品。 3.2、搭设要求 （1）、立杆间距为1.2米，纵距为1.2米，歩距1.5米，纵横向满设扫地杆。 （2）、在四周拐角处设置专用斜杆或四面设置八字斜杆，支架安装中4-6米设置一组剪刀撑。斜杆与地面的倾角宜在45～60度之间。 （3）、为确保本工程模板支撑架的整体稳定性，在架体中部设置连续水平剪刀撑。 （4）、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。 图一：剪刀撑示意图及平面图 （5）、模板支撑架可采用立杆支撑楼板、横杆支撑梁的梁板合支方法。当梁的荷载超过横杆的设计承载力时，可采取独立支撑的方法，并与楼板支撑连成一体。如下图所示：
扣件式钢管模板支撑架专项施工方案篇一：承重支撑架及模板施工专项方案内容 承重支撑架及模板施工专项方案 第一章 一、编制依据 1、大奇山郡湖西三期工程建筑、结构、安装等施工图纸和施工组织设计； 2、国家、行业及地方有关政策、法律、法令、法规和国家强制性标准、施工验收规范、规程：《建筑工程安全生产管理条例》； 《混凝土结构工程施工质量验收规范》(GB50204－XX)；《建筑结构荷载规范》(GB50009－XX)； 《建筑施工扣件式钢管模板支架技术规程》浙江省工程建设标准 DB33/1035-XX；《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-XX)；《建筑施工模板安全技术规范》JGJ162-XX；《混凝土模板用胶合板》GB/T17658-1999；《建筑施工高处作业安全技术规范》JGJ80-91；浙江省及杭州市现行的有关安全生产和文明施工规定； 二、工程概况 1、大奇山郡湖西三期工程由桐庐大奇山郡置业有限公司投资兴建，由浙江南方建筑设计有限公司负责设计，由浙
江安泰勘测设计有限公司勘察，由杭州远锦建筑有限公司负责总承包施工。该工程位于浙江省杭州市桐庐县城剪溪坞，由32幢（香缇8#~10#，香缇23#~52#）单体组成，总建筑面积为，建筑层数为三层，建筑高度。本工程结构设计按小于6度抗震设防，基础采用人工挖孔桩及浅基，主体结构形式为框架结构。本工程模板均采用新九夹板。支撑钢管规格为φ48×（力学验算中按壁厚计算），木方规格为50×100。 2、香缇型房屋一层层高米、二层层高为米，三层层高米；楼板梁截面最大尺寸为240×600；楼板厚度取120mm。 三、模板构造要求及施工方法 模板制作安装是本工程结构创优的关键点，在此操作过程中，不但要考虑到模板安装系统有足够的强度、刚度和稳定性，且保证位置正确，而且还要考虑拆模后砼成型的外观质量。为了实现工程结构优质的目标，本工程决定采用木模板（九合板、方木制作）进行施工，其支撑体系采用满堂脚手架。整个结构每层楼的柱、梁、板一起现浇，各结构构件均采用木模进行施工。 1、砖胎模 砖胎模在制作前，现场技术人员及时做好胎模的放线及复核工作，确保其位置准确。 2、墙模、柱模 墙模、柱模采用大型组合木模板，利用对拉螺栓拉结，
目录 一、工程概况 (2) 二、计算依据 (2) 三、楼面模板计算书 (2) 四、梁模板计算书 (7) 五、模板支撑体系搭设 (17) 六、主要项目施工技术措施 (18) 七、技术质量保证措施 (20) 八、安全生产保证措施 (21)
一、工程概况 河南省××××大厦工程位于郑州市××路3号，总建筑面积17406.3平方米，结构类型为：框架结构，总层数为14层，地上13层, 地下1层。 本工程1-3层2-6/A-B和4-6/A-C轴梁板高度为10.4米，3-5层4-6/A-D轴梁板高度为8.4米，6-9层4-6/B-C轴梁板高度为12.6米，属于高架支模施工，且梁跨度为16米，为预应力梁。 楼面设计活荷载： 室外 10.0 KN/m2 网络机房、新风机房、绿化中庭、档案室 5.0 KN/m2 走廊 3.5KN/m2 大会议室、多媒体视频会议室 3.0KN/m2 普通会议室、办公室、洗手间 2.0KN/m2 二、计算依据 1、根据中国建筑科学研究院设计的《安全设施计算及专项施工方案系统》软件 2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。 3、《施工手册》第四版。 4、施工图：结施19-结施41。 5、工程力学第一分册。 6、钢管φ48×3.5的截面积4.89cm2，重量3.84kg/kg，截面惯性矩I＝12.19cm4，截面最小抵抗矩W＝5.08cm3（施工手册P457表8-6）。 三、楼面模板计算书 基本信息：1-3层模板支架搭设高度为10.3米，3-5层模板支架搭设高度为7.7米，6-9层模板支架搭设高度为12.6米，板厚0.1米。计算高度按12.6米计算。 搭设尺寸为：立杆的纵距b=1.0米，立杆的横距l=1.0米，立杆的步距h=1.8米。采用的钢管类型为φ48×3.5。方木间距为100/4＝250mm。 模板采用18mm厚胶合板，模板自重0.35KN/m2，钢筋砼自重24KN/m3，倾倒砼时荷载按3KN/m2（按溜槽加1KN/ m2，施工手册P514表8-66），施工活荷载1KN/m2。荷载分项系数取值见施工手册P514表8-67。取1跨为计算单元。
一、工程概况 本工程为龙脊·时代广场B区工程，建设地址位于渝北区空港新城F59-2号地块，由1#楼、2#楼、3#楼、1#楼商业、2#楼商业及独立车库组成，各栋楼的设计标高分别为1#楼±0.000=362.000，2#楼±0.000=360.000，3#楼±0.000=362.700，以此来调节现状地貌与规划市政道路之高差。1#楼地下2层,地上25层,高77.90米；2#楼地下2层,地上10层,高56.00米；3#楼地下2层,地上7层,高34.30米。1#、3#楼地上一至二层通过裙楼相连,为一体建筑。1#、2#、3#楼均属一类高层综合楼。1#～3#楼建筑围合在车库四周均与车库连通。 1#楼建筑结构形式设计为剪力墙结构,建筑结构安全等级为二级，建筑物耐火等级一级，设防烈度为6度，结构抗震等级：剪力墙及框架梁均为三级。2#楼建筑结构形式设计为框架－剪力墙结构,建筑结构安全等级为二级，建筑物耐火等级一级，设防烈度为6度，结构抗震等级：剪力墙及主楼为三级,框架及裙楼为四级。3#楼建筑结构形式设计为框架结构,建筑结构安全等级为二级，建筑物耐火等级二级，设防烈度为6度，结构抗震等级：主楼为三级。1#楼商业、2#楼商业及独立车库建筑结构形式设计为框架结构,建筑结构安全等级为二级，建筑物耐火等级二级，设防烈度为6度，结构抗震等级：主楼框架为四级。1#～3#楼建筑结构设计使用年限50年。 该工程由重庆龙脊（集团）有限公司开发,泛华建设集团有限公司设计,监理公司为重庆永鑫工程项目管理有限公司，重庆三峡城市建筑工程有限公司承建。 二、编制依据
1、泛华建设集团有限公司设计的本工程施工图 2、重庆市《建筑施工插槽式钢管模板支撑架安全技术规范》DBJ50-184-2014 3、《建筑施工临时支撑结构技术规范》JGJ300-2013 4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 5、《混凝土结构工程施工规范》GB50666-2011 6、《建筑施工模板安全技术规范》JGJ162-2008 7、《建筑结构荷载规范》GB50009-2012 8、《钢结构设计规范》GB50017-2003 9、《冷弯薄壁型钢结构技术规范》GB50018-2002 10、《木结构设计规范》GB50005-2003 11、《混凝土模板用胶合板》GB/T17656-2008 12、《危险性较大的分部分项工程安全管理办法》建质[2009]87号 13、《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254 号 14、本工程施工合同、施工组织设计及国家相关文件、规范、规定等要求编制。 三、插槽式钢管模板支撑架(简称快拆支撑架)的组成 本工程的模板支撑体系由插槽式钢管脚手架组成。插槽式钢管模板支撑架采用规格为φ48×3.2㎜的钢管。它是在一定长度的钢管上焊接插槽座作为立杆类（目前常用的立杆有2600㎜）；在一定长度钢管的两端焊接楔形插头作为水平杆类（目前常用的水平杆有500㎜、700㎜、1000㎜、1200㎜、
模板及支撑施工方案 本分项工程是本施工阶段中耗用人工，占用工期和影响成本的重要因素，施工进度的快慢对主体结构施工的进度起决定作用，因此它是本工程施工重点之重点，它施工质量的优劣直接影响构件的强度、断面尺寸及标高，是主要质量管理点之一，施工前必须搞好模板设计，在保证模板和支撑架有足够的强度、刚度及稳定性的条件下，遵循装拆方便，减少模板规格、型号，节约用量，增加周转次数并能保证构件的形状尺寸和相互位置的正确性。 一、编制依据： 1、混凝土结构工程施工质量验收规范《GB50204-2002》 2、建筑工程施工质量验收统一标准《GB50300-2001》 3、高层建筑混凝土结构技术规程《JGJ3-2002》 4、工程施工图说 二、施工工艺 1.框架柱模板 1) 采用木模板拼装，钢管柱箍间距400--600mm，上疏下密。柱模板需用钢管与支撑架联结，以保证其垂直度和稳定性。 2）需用量：准备三层以利于周转。 3）安装工艺流程：
放柱模板边线→搭钢管支架→柱模板安装→检查验收． 以轴线控制点为依据，按放线程序弹出柱轴线和边线。 柱模安装一层高度，一次安装到位。 柱模安装用小块组合模板拼装，可散拼也可在平台上单面预拼装，柱模板用扣件钢筋作抱箍每层楼不小于5道，各道间距约600mm，上下两道抱箍距离不小于300mm。 柱模板上口两面吊线校正垂直度，校好后四面用斜撑钢管支牢，同时柱模板上口与四周钢管支架锁定，斜撑每面宜采用双根，以利于纠正柱模板扭转。 2.电梯间筒体模板 1）采用组合模板拼装，采用钢管支撑，对拉钢螺杆对拉，间距为600mm。以保证其垂直度和稳定性。其每片重量应控制在塔机最小起重量以内（即小于0.85吨）， 2）准备三层用量以利于周转。 3) 安装工艺流程： 放墙模板边线→搭设钢管支架→焊接与绑扎钢筋→检查验收 以轴线控制点为依据，按放线程度放出墙模板边线。 墙模板安装一层高度，一次安装到位。 墙及短肢剪力墙模板采用定型组合模板拼装，对拉螺杆紧固，对拉螺杆间距约600mm。 墙模板上口吊线校正垂直度，校正好后墙模板上口用钢管与四周脚手架相互锁定。
XXXX工程 建筑施工插槽式钢管模板支撑架（快拆架）施工方案 编制： 审核： 批准： 编制单位： 编制日期：年月日
目录 一、编制依据 (2) 1、文件依据 (2) 2、编制原则 (4) 二、工程概况 (5) 三、施工准备 (5) （一）技术准备 (5) （二）材料准备 (6) （三）人力准备 (6) 四、施工方法 (6) （一）工艺流程 (6) （二）施工要点 (10) （三）质量监测 (11) 五、质量保证措施 (12) 六、安全措施 (12) 七、环保措施 (13) 八、应急预案 (13) 1、目的 (13) 2、应急领导小组及其职责 (14) 3、应急预案 (14) 模板施工（快拆架）专项方案 一、编制依据 1、文件依据
（1）经业主盖章后提供我方施工的设计施工图。 （2）企业各项管理手册和程序文件，以及类似工程施工经验和科技成果。 （3）中华人民共和国、行业和地方政府颁布的现行有效的建筑结构和建筑施工的各类规范、规程及验评标准详见下表: 引用的主要国家规范及标准
(4）ISO9001 质量管理标准、ISO14001 环境管理标准、OSHMS18001 职业安全健康管理标准。 （5）建筑脚手架和模板计算软件(建科评［2007］028号) 2、编制原则 （1）认真贯彻国家工程建设的法律、法规、规程、方针和政策。 （2）严格执行工程建设程序，坚持合理的施工程序、施工顺序和施工工艺。 （3）采用现代建筑管理原理、流水施工方法和网络施工技术，组织有节奏、均衡和连续地施工。 （4）优先选用先进的施工技术，科学确定施工方案；认真编写各项实施计划，严格控制质量、进度、成本和安全施工。 （5）提高施工机械化、自动化程度，改善劳动条件，提高生产率。 （6）坚持“安全第一、预防为主、综合治理”原则，编制安全文明施工组织设计和生态环境保护措施，以及严防建筑振动、噪声、粉尘及垃圾污染的技术组织措施。 （7）尽可能利用永久性和组装式施工设施，努力减少施工设施的建造量，科学规划施工平面，减少的施工用地。 （8）优化现场物资存放量，合理确定储存方式，尽量减少库存和物资损耗。 （9）坚持“四节一保”、“绿色施工”的原则。
中煤建安公司第七十二工程处 专项施工方案设计 工程名称：唐家会煤矿副井井塔模板高支撑施工方案 文件编号： 受控标识： 实施日期：年月日 中煤建安公司第七十二工程处唐家会项目部
专项施工方案审批表
目录 一、编制依据 (4) 二、工程概况： (4) 三、施工准备 (5) 1、技术准备： (5) 1.1主任工程师组织，技术、生产人员熟悉图纸。认真学习掌握施工图的内容、要求和特点, 同时针对有关施工技术和图纸存在的疑点作好记录，通过会审对图纸中存在的问题,与设计、甲方、监理共同协商解决，取得一致意见后，办理图纸会审记录,作为施工图的变更依据和施工操作依据。熟悉各部位截面尺寸,制定出模板初步设计方案。 (5) 2、材料准备： (5) 三、施工工艺 (5) 2、各杆搭设顺序： (6) 3、各杆搭设要求 (6) 4、模板架体拆除 (7) 5. 剪刀撑的搭设要求： (8) 6、模板支架的构造要求： (8) 7.立杆步距的设计： (8) 8.整体性构造层的设计： (8) 9.剪刀撑的设计： (9) 10.顶部支撑点的设计： (9) 11.支撑架搭设的要求： (9) 12.施工使用的要求： (9) 四、质量控制 (10) 五、质量要求 (10) 六、安全要求 (10) 七、成品保护 (12) 八、监控措施及应急预案 (12) 九、支撑体系验算 (12) 1、一层支撑体系验算： (12) 2、二层、三层支撑体系验算（两层梁板基本一致，取一层进行验算） (32) 3、四层支撑体系验算 (47)
副井井塔模板高支撑架施工方案 一、编制依据 1.1唐家会煤矿副井井塔工程施工图纸（S1332-607-1~33） 1.2副井井塔工程施工组织设计 1.3规范和规程： 1.3.1混凝土结构工程施工及验收规范（GB50204-2002） 1.3.2高层建筑混凝土结构技术规程（JGJ3-2002） 1.3.3建筑施工手册（第四版） 1.3.4品茗脚手架智能计算软件 1.3.5建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001） 1.3.6建筑施工高处作业安全技术规范（JGJ80-91） 1.3.7建筑结构荷载规范(GB50009-2001) 1.3.8《建筑施工安全检查标准》(JGJ59-99) 二、工程概况： 本工程为唐家会煤矿副井井塔工程，位于鄂尔多斯市准格尔旗薛家湾镇唐家会煤矿，基础结构为筏板基础，主体结构为框架剪力墙结构，总高度为66m，建筑体积为34257.96m3。混凝土全部采用商品混凝土进行浇筑。 井塔共四层梁板，一层层高为19.5m，板厚为200mm，二层层高为8.5m，
扣件式钢管模板支撑架工程技术标准 标 准 第五册：脚手架部分 1.扣件式钢管模板支撑架工程技术标准 2012年4月 扣件式钢管模板支撑架施工工艺
1、适用范围本施工工艺适用于工业与民用建筑工程采用扣件式钢管模板支撑架的施工。 2 、材料性能要求 1）钢管：脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793—1992）或《低压流体输送用焊接钢管》（GB/T3092—1993）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700—1988）中Q235—A级钢的规定。钢管上严禁打孔。 2）扣件：钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831—1995）的规定；采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。脚手架采用的扣件，在螺栓拧紧的扭力矩达65N2m时，不得发生破坏。 3、主要机具与设备 1)垂直运输设备：塔吊、人货电梯、施工井架。 2)搭设工具：活扳手、力矩扳手。 3)检测工具：钢直尺、游标卡尺、水平尺、角尺、卷尺。 4 、作业条件 1)脚手架的地基必须处理好，且要符合施工组织设计的要求。 2)搭设脚手架的，场地应清理干净。 3)脚手架专项施工组织设计已审批，达到《危险性较大工程安全专项施工方案编制及专家论证审查办法》要求的还应组织专家论证审查。 5 、工艺流程 脚手架搭设顺序如下：放置纵向扫地杆→逐根竖立柱→安放横向扫地杆→安装第一步纵向水平杆和横向水平杆→安装第二步纵向水平杆和横向水 平杆→加设临时抛撑→安装第三步、四步纵向水平杆和横向水平杆。 6 、施工要点 1）地基处理必须加设底座和进行安放垫木（板）,并对地基做好夯实处理。地基承载力满足设计要求。 2）铺放垫木（板）和安放底座垫木（板）必须铺放平稳，不得悬空，安放底座时应拉线和拉尺，按规定间距尺寸摆放后加以固定。 3）放置纵向扫地杆、竖立杆 （1）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件，固定在距底座上皮不大于200mm 处的立杆上。横向扫地杆亦应采用直角扣件，固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨，与立杆固定高低差不应大于1m 。靠边坡上方的立杆轴线到边坡的距离不应小于500mm(图6-1) （2）脚手架底层步距不应大于2m(图6-1) （3）立杆必须与纵横水平杆可靠连接。
扣件式钢管 模板支架的设计计算 ××省××市××建设有限公司 二O一四年七月十八日
前言 近几年，国内连续发生多起模板支架坍塌事故，尤其是2000年10月，南京电视台新演播大厅双向预应力井式屋盖混凝土浇筑途中，发生了36m高扣件式钢管梁板高支撑架倒塌的重大伤亡事故。从此以后,模板支架设计和使用安全问题引起了人们的高度注意。 虽然采用钢管脚手架杆件搭设各类模板支架已是现代施工常用的做法，但由于缺少系统试验和深入研究，因而尚无包括其设计计算方法的专项标准。几年来，钢管模板支架和高支撑架(h≥4m的模板支架)，均采用《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）（以下简称《扣件架规范》）中“模板支架计算”章节提供的有关公式及相应规定来进行设计计算的，但是惨痛的“事故”教训和深入的试验研究，已经充分揭示了《扣件架规范》中“模板支架计算”对于高支撑架的计算确实尤其是存在重要疏漏，致使计算极容易出现不能完全确保安全的计算结果。 在新规范或标准尚未颁布之前，为了保证扣件式钢管梁板模板支架的使用安全，总工室参考近期发表的论文，论著以及相关的技术资料，收集整理了有关“扣件式钢管梁板模板支架”的设计计算资料，提供给公司工程技术人员设计计算参考使用；与此同时，《扣件架规范》中“模板支架计算”的相关公式、计算资料，相应停止使用。 特此说明！ 总工程师室 二O一四年七月十八日
目录 CONTENTS 模板支架计算………………………………………………1-1 第二节关于模板支架立杆计算长度L有关问题的探讨……………2-1 第三节模板支架的构造要求…………………………………………3-1 第四节梁板楼板模板高支撑架的构造和施工设计要求……………4-1 第五节模板支架设计计算实例………………………………………5-1 第六节附录：模板支架设计计算资料………………………………6-1 [附录A]扣件式钢管脚手架每米立杆承受的结构自重、常用构配件与材料自重[附录B]钢管截面特性 [附录C]钢材的强度设计值 [附录D]钢材和钢铸件的物理性能指标 [附录E]Q235-A钢轴心受压构件的稳定系数 [附录F]立杆计算长度L修正系数表
主楼及地库模板支撑架施工方案 编制： 审核： 日期： 编号： 2018年月日
中国建筑第八工程局有限公司 ML-1 目录 第一章 编制依据 .................................................... - 3 - 1.1 编制依据 ..................................................... - 3 - 第二章 工程概况 .................................................... - 3 - 2.1 项目基本情况 ................................................. - 3 - 2.1.1 基本情况 ............................................... - 3 - 2.1.2 工程概况 ............................................... - 3 - 2.2 脚手架概况 ................................................... - 4 - 第三章 施工安排 .................................................... - 4 - 3.1 项目管理组织 ................................................. - 4 - 3.1.1 项目组织架构 ........................................... - 4 - 3.1.2 项目管理人员花名册及职责分工 ........................... - 4 - 3.2 职业健康安全和环境管理目标 ................................... - 5 - 第四章 施工进度计划及工期保证措施 .................................. - 6 - 4.1 施工进度计划 ................................................. - 6 - 4.2 工期保证措施 ................................................. - 6 - 4.2.1 组织保证措施 .......................................... - 6 - 4.2.2 技术保证措施 ........................................... - 7 - 第五章 施工准备与资源配置计划 ...................................... - 7 - 5.1 施工准备计划 ................................................. - 7 - 5.2 资源配置计划 ................................................. - 8 - 5.2.1 劳动力配置计划 ......................................... - 8 - 5.2.2 施工机具配置计划 ....................................... - 8 - 5.2.3 测量设备配置计划 ....................................... - 8 - 第六章 主要施工方法及工艺 .......................................... - 9 - 6.2 满堂支撑架 ................................................... - 9 - 6.2.1 搭设工艺流程 ............................................ - 9 - 6.2.2支撑架搭设 .............................................. - 9 -
扣件式钢管模板支撑架工程技术标准 第五册：脚手架部分 1.扣件式钢管模板支撑架工程技术标准 2012年4月 扣件式钢管模板支撑架施工工艺 1、适用范围本施工工艺适用于工业与民用建筑工程采用扣件式钢管模板支撑架的施工
2、材料性能要求 1）钢管：脚手架钢管应采用现行国家标准《直缝电焊钢管》 （GB/T13793 —1992）或《低压流体输送用焊接钢管》（GB/T3092-1993）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700-1988）中 Q235- A级钢的规定。钢管上严禁打孔。 2）扣件：钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB1583—1995）的规定；采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。脚手架采用的扣件，在螺栓拧紧的扭力矩达65N?m时，不得发生破坏。 3、主要机具与设备 1）垂直运输设备：塔吊、人货电梯、施工井架。 2）搭设工具：活扳手、力矩扳手。 3）检测工具：钢直尺、游标卡尺、水平尺、角尺、卷尺。 4、作业条件 1）脚手架的地基必须处理好，且要符合施工组织设计的要求。 2）搭设脚手架的，场地应清理干净。 3）脚手架专项施工组织设计已审批，达到《危险性较大工程安全专项施 工方案编制及专家论证审查办法》要求的还应组织专家论证审查。 5、工艺流程 脚手架搭设顺序如下：放置纵向扫地杆-逐根竖立柱-安放横向扫地杆 -安装第一步纵向水平杆和横向水平杆-安装第二步纵向水平杆和横向水平杆-加设临时抛撑-安装第三步、四步纵向水平杆和横向水平杆。 6、施工要点 1）地基处理必须加设底座和进行安放垫木（板），并对地基做好夯实处理。地基承载力满足设计要求。 2）铺放垫木（板）和安放底座垫木（板）必须铺放平稳，不得悬空，安放底座时应拉线和拉尺，按规定间距尺寸摆放后加以固定。 3）放置纵向扫地杆、竖立杆 （1）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件，固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件，固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时， 必须将高处的纵向扫地杆向低处延长两跨，与立杆固定高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm图6-1） （2）脚手架底层步距不应大于2m（图6-1） （3）立杆必须与纵横水平杆可靠连接。 （4）立杆接长必须采用对接扣件连接，对接搭接应符合下列规定： ①立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同
碗扣式钢管模板支撑架施工工法
目录 1前言 (2) 2工法特点 (2) 3适用方位 (3) 4工艺原理 (3) 5工艺流程及操作要点 (3) 6材料及施工机具 (8) 7质量控制 (9) 8安全措施 (12) 9文明环保措施 (13) 10效益分析 (13) 11应用实例 (13)
碗扣式钢管模板支撑架施工工法 1前言 近年来，国内发生多起由于模板支撑架倒塌造成的安全事故，专家对扣件式钢管脚手架在高大模板支撑承重架的应用上的适用性提出了质疑。建设部、省市主管部门也出台了相关管理办法和文件。 碗扣式钢管脚手架是我国科技人员在20世纪80年代中期，根据国外先进经验研制的一种多功能脚手架。其杆件节点处采用碗扣连接（见图1.1），由于碗扣是固定在钢管上的，构件全部轴向连接，力学性能好，其连接可靠，组成的脚手架整体性好，安全可靠。在我国近年来发展较快，现已广泛用于房屋、桥梁、涵洞、隧道、烟囱、水塔、大坝、大跨度棚架等多种工程施工中，取得了显著的经济效益。 图1.1碗扣节点构成图 2工法特点 2.1节点结构合理，承载能力大。立杆、横杆和斜杆轴心线交于一点，节点在框架平面内，接头处于抗弯、抗剪、抗扭的力学性能状态下，架体结构的整体稳定性，以及架体的承载能力比扣件式钢管脚手架有明显的改善和提高。 2.2使用安全可靠。接头处的碗扣螺旋摩擦力和横杆自重力使接头具有可靠的自锁能力，可防止横杆接头脱出。 2.3装拆方便，作业强度低。由于碗扣接头具有无螺栓、销轴等零配件安装的特点，操
作人员只需一把锤子即可完成全部作业．安装、拆除速度比扣件式钢管脚手架大约要快5倍以上。脚手架零部件自重较轻，常用杆件中最长的立杆为3．13m，重17．07kg，大量的横杆单件重量都不超过10kg，操作人员的装拆作业劳动强度要远低于扣件式钢管脚手架。 2.4配套齐全，使用方便。碗扣式钢管脚手架还配套设计有钢脚手板、斜道板、架梯、悬挑架以及安全网支架等多种功用的辅助构件，能满足现场各种施工要求，可为现场文明施工创造有利的条件。 2.5施工现场管理方便。碗扣式钢管脚手架的构配件轻便、牢固，尤零散的连接件，可堆放整齐，不易丢失，便于现场的材料管理，较大程度地减少了材料的损耗。 3适用范围 碗扣式钢管模板支撑架的适用于立交桥梁、涵洞、隧道、建筑等工程施工中，混凝土结构施工用的模板支撑架和支撑柱。 4工艺原理 碗扣式钢管脚手架由钢管立杆、横杆、碗扣接头等组成。其基本构造和搭设要求与扣件式钢管脚手架类似，不同之处主要在于碗扣接头。碗扣接头是由上碗扣、下碗扣、横杆接头和上碗扣的限位销等组成。在立杆上焊接下碗扣和上碗扣的限位销，将上碗扣套入立杆内。在横杆和斜杆上焊接插头。组装时，将横杆和斜杆插入下碗扣内，压紧和旋转上碗扣，利用限位销固定上碗扣。碗扣处可同时连接多根横杆，可以互相垂直或偏转一定角度。可组成直线形、曲线形、直角交叉形式等多种形式。 5施工工艺及操作要点 5.1工艺流程 5.1.1碗扣式钢管模板支撑架搭设工艺流程 架体基础处理→安放立杆底座或立杆可调底座→竖立杆、安放扫地杆→安装底层（第一步）横杆→安装斜杆→接头销紧→安装上层立杆→销紧立杆连接销→安装横杆→重复下层安装工序→安装立杆顶部可调托座→设置剪刀撑、缆风绳→安装托梁（主龙骨）→安装次楞（次龙骨）→安装模板。 5.1.2碗扣式钢管模板支撑架拆除工艺流程
