软件体系结构建模

软件体系结构设计及其实现随着信息技术的高速发展，软件已经成为现代社会不可或缺的一个组成部分。

在软件的开发过程中，软件的体系结构设计非常关键。

软件体系结构设计是软件开发过程中的第一步，也是最重要的一步。

好的软件体系结构设计可以为整个软件开发过程奠定良好的基础，也可以为软件的后期维护和升级提供更多的便利。

但是，软件体系结构设计并不是一件简单的事情，需要考虑多方面的因素，并且需要综合各种专业知识。

一、软件体系结构设计的定义和特点软件体系结构是指在系统设计中，对软件系统整体组织结构和各个组成部分之间的关系，进行的系统性设计和描述。

软件体系结构不仅是设计软件系统的框架，也是实现软件系统的基础，同时也是对软件系统进行管理、维护和升级的重要基础。

软件体系结构设计的特点包括以下几点。

（一）高度抽象软件体系结构设计是对软件系统的整体组织结构和各个组成部分之间的关系进行的设计和描述。

因此，软件体系结构设计需要具有高度抽象的特点。

软件体系结构设计不涉及具体的编程实现细节，而是从整体的角度考虑问题，对系统进行宏观把握。

因此，软件体系结构设计需要考虑到更多的概念和模型，需要进行更为有意义的抽象。

（二）多样性在软件体系结构设计中，考虑到软件的应用范围和需求，软件体系结构的模型和模式也有很多种不同的选择。

不同的软件体系结构设计模式都有各自的优缺点，因此，软件开发过程中需要进行充分的需求分析和规划，才能够选择合适的设计模式。

（三）可分析性软件体系结构设计是软件开发的基础，需要保证软件系统的稳定和可靠。

因此，在进行软件体系结构设计时，需要考虑到各种约束条件和因素。

设计出来的体系结构需要具有可分析性，这样才能够进行系统化的测试和验证，确保软件的质量。

二、软件体系结构设计的要素软件体系结构设计需要考虑到很多不同的要素，下面我们来看一下主要的几个要素。

（一）模块化设计模块化设计是软件体系结构设计中最基础的一点，也是最重要的一点。

将复杂的软件分为若干个模块，使得各个模块之间相互独立，可以方便地进行设计、开发、测试和维护。

软件体系结构引言软件体系结构是指在软件系统中，对系统整体结构进行组织和设计的过程。

一个合理的软件体系结构能够帮助开发者降低系统的复杂度，提高系统的可维护性和可扩展性。

本文将介绍软件体系结构的基本概念和常用的体系结构模式，以及如何进行软件体系结构设计。

软件体系结构的基本概念软件体系结构是一个抽象的概念，用于描述软件系统中各个组件之间的关系和交互方式。

它主要由以下几个基本概念组成：1.组件（Component）：组件是软件系统中的一个独立的功能单元，可以由一个或多个模块（Module）组成，实现特定的功能。

2.接口（Interface）：接口定义了组件之间的通信方式和消息传递方式。

一个组件可以提供多个接口供其他组件使用。

3.关系（Relationship）：组件之间的关系可以是依赖关系（Dependency）、关联关系（Association）、聚合关系（Aggregation）和组合关系（Composition）等。

这些关系将多个组件链接起来，形成一个组织结构。

4.架构风格（Architectural Style）：架构风格定义了软件系统的整体结构的模式和约束。

常见的架构风格包括层次结构（Layered）、客户端-服务器（Client-Server）、发布-订阅（Publish-Subscribe）等。

常用的软件体系结构模式在进行软件体系结构设计时，可以借鉴一些常用的体系结构模式。

下面介绍几种常见的模式：1.层次结构（Layered）：层次结构将软件系统划分为若干层，每一层负责特定的功能。

上层的组件可以调用下层的组件，反之则不行。

这种模式可以降低系统的复杂度和耦合度，提高系统的可维护性。

2.客户端-服务器（Client-Server）：客户端-服务器模式将软件系统划分为客户端和服务器两个部分。

客户端负责与用户进行交互，而服务器负责处理客户端的请求并返回结果。

这种模式可以实现系统的分布式部署，提高系统的可伸缩性。

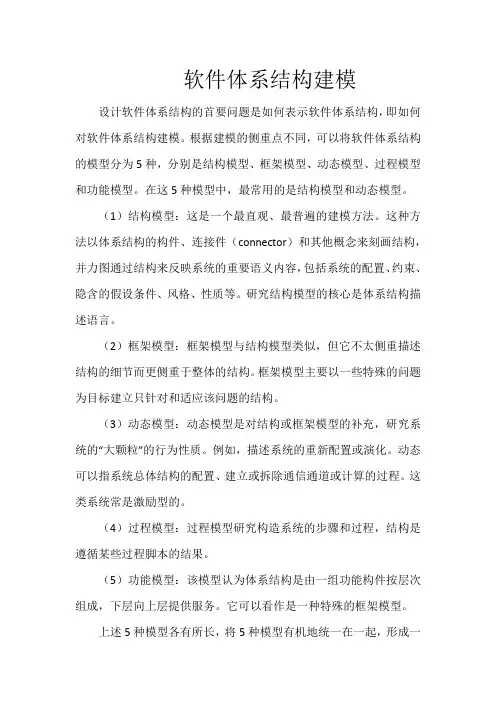

软件体系结构建模设计软件体系结构的首要问题是如何表示软件体系结构，即如何对软件体系结构建模。

根据建模的侧重点不同，可以将软件体系结构的模型分为5种，分别是结构模型、框架模型、动态模型、过程模型和功能模型。

在这5种模型中，最常用的是结构模型和动态模型。

（1）结构模型：这是一个最直观、最普遍的建模方法。

这种方法以体系结构的构件、连接件（connector）和其他概念来刻画结构，并力图通过结构来反映系统的重要语义内容，包括系统的配置、约束、隐含的假设条件、风格、性质等。

研究结构模型的核心是体系结构描述语言。

（2）框架模型：框架模型与结构模型类似，但它不太侧重描述结构的细节而更侧重于整体的结构。

框架模型主要以一些特殊的问题为目标建立只针对和适应该问题的结构。

（3）动态模型：动态模型是对结构或框架模型的补充，研究系统的“大颗粒”的行为性质。

例如，描述系统的重新配置或演化。

动态可以指系统总体结构的配置、建立或拆除通信通道或计算的过程。

这类系统常是激励型的。

（4）过程模型：过程模型研究构造系统的步骤和过程，结构是遵循某些过程脚本的结果。

（5）功能模型：该模型认为体系结构是由一组功能构件按层次组成，下层向上层提供服务。

它可以看作是一种特殊的框架模型。

上述5种模型各有所长，将5种模型有机地统一在一起，形成一个完整的模型来刻画软件体系结构更合适。

例如，Kruchten提出了一个“4＋1”的视图模型。

“4＋1”视图模型从5个不同的视角来描述软件体系结构。

每一个视图只关心系统的一个侧面，5个视图结合在一起才能反映系统的软件体系结构的全部内容。

“4＋1”视图模型如图2-8所示。

图2-8“4＋1”视图模型（1）逻辑视图（logic view）：主要支持系统的功能需求，即系统提供给最终用户的服务。

在逻辑视图中，系统分解成一系列的功能抽象，这些抽象主要来自问题领域。

这种分解不但可以用来进行功能分析，而且可用作标识在整个系统的各个不同部分的通用机制和设计元素。

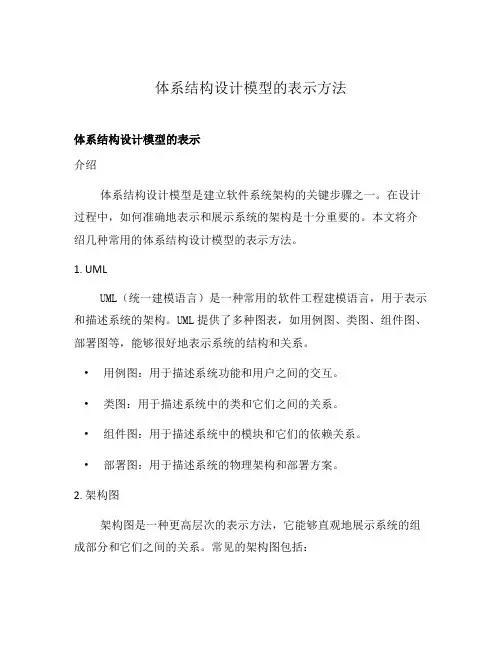

体系结构设计模型的表示方法体系结构设计模型的表示介绍体系结构设计模型是建立软件系统架构的关键步骤之一。

在设计过程中，如何准确地表示和展示系统的架构是十分重要的。

本文将介绍几种常用的体系结构设计模型的表示方法。

1. UMLUML（统一建模语言）是一种常用的软件工程建模语言，用于表示和描述系统的架构。

UML提供了多种图表，如用例图、类图、组件图、部署图等，能够很好地表示系统的结构和关系。

•用例图：用于描述系统功能和用户之间的交互。

•类图：用于描述系统中的类和它们之间的关系。

•组件图：用于描述系统中的模块和它们的依赖关系。

•部署图：用于描述系统的物理架构和部署方案。

2. 架构图架构图是一种更高层次的表示方法，它能够直观地展示系统的组成部分和它们之间的关系。

常见的架构图包括：•静态结构图：用于表示系统的静态组成，如层次结构图、模块图、包图等。

•动态行为图：用于表示系统的动态行为，如时序图、活动图等。

•部署图：用于描述系统的物理架构和部署方案。

3. 代码注释代码注释是一种简单而直接的体系结构表示方法。

通过在代码中添加注释，可以解释和说明代码的结构和设计思路。

代码注释可以采用各种规范和工具，如Javadoc、XML注释等。

4. 文档文档是另一种常用的体系结构表示方法。

通过编写详细的文档，可以描述系统的组成部分、接口细节、设计原理等，从而帮助人们理解和使用系统。

5. 绘图工具绘图工具是一种辅助工具，可以帮助开发人员创建和编辑各种类型的图表。

常见的绘图工具有Visio、Draw.io、Lucidchart等，它们提供了丰富的图形库和编辑功能，能够高效地创建和修改系统架构图。

总结在体系结构设计过程中，合适的表示方法能够更好地帮助开发人员理解和描述系统的架构。

本文介绍了几种常用的体系结构设计模型的表示方法，包括UML、架构图、代码注释、文档和绘图工具。

开发人员可以根据实际需求选择合适的表示方法，从而更好地设计和开发软件系统。

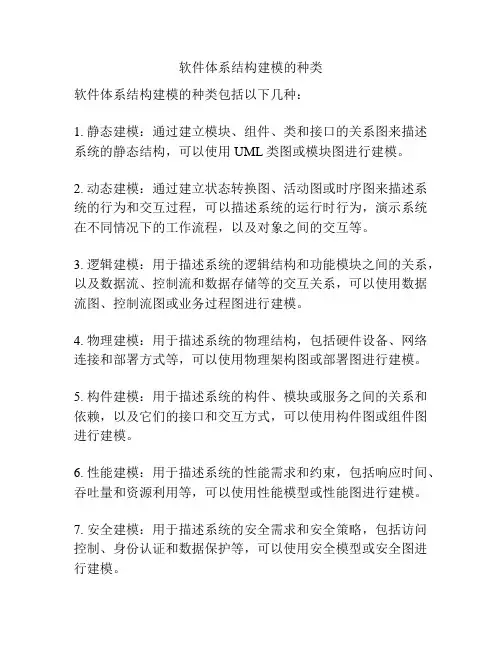

软件体系结构建模的种类
软件体系结构建模的种类包括以下几种：
1. 静态建模：通过建立模块、组件、类和接口的关系图来描述系统的静态结构，可以使用UML类图或模块图进行建模。

2. 动态建模：通过建立状态转换图、活动图或时序图来描述系统的行为和交互过程，可以描述系统的运行时行为，演示系统在不同情况下的工作流程，以及对象之间的交互等。

3. 逻辑建模：用于描述系统的逻辑结构和功能模块之间的关系，以及数据流、控制流和数据存储等的交互关系，可以使用数据流图、控制流图或业务过程图进行建模。

4. 物理建模：用于描述系统的物理结构，包括硬件设备、网络连接和部署方式等，可以使用物理架构图或部署图进行建模。

5. 构件建模：用于描述系统的构件、模块或服务之间的关系和依赖，以及它们的接口和交互方式，可以使用构件图或组件图进行建模。

6. 性能建模：用于描述系统的性能需求和约束，包括响应时间、吞吐量和资源利用等，可以使用性能模型或性能图进行建模。

7. 安全建模：用于描述系统的安全需求和安全策略，包括访问控制、身份认证和数据保护等，可以使用安全模型或安全图进行建模。

这些建模方法可以根据具体需求和项目特点选择和组合使用。

软件体系结构建模的种类: 结构模型, 框架模型, 动态模型, 过程模型,功能模型"4+1"视图模型：1.逻辑视图:逻辑视图主要支持系统的功能需求，即系统提供给最终用户的服务。

2.开发视图：开发视图也称模块视图，主要侧重于软件模块的组织和管理。

3.进程视图：进程视图侧重于系统的运行特性，主要关注一些非功能性的需求。

强调并发性、分布性、系统集成性和容错能力，以及从逻辑视图中的主要抽象如何适合进程结构。

4.物理视图：物理视图主要考虑如何把软件映射到硬件上，它通常要考虑到系统性能、规模、可靠性等。

5.场景：场景可以看作是那些重要系统活动的抽象，它使四个视图有机联系起来，从某种意义上说场景是最重要的需求抽象。

体系结构核心模型由5中元素组成：构件、连接件、配置、端口和角色。

经典的体系结构风格数据流风格：批处理序列；管道/过滤器。

◎调用/返回风格：主程序/子程序；面向对象风格；层次结构。

◎独立构件风格：进程通讯；事件系统。

◎虚拟机风格：解释器；基于规则的系统。

◎仓库风格：数据库系统；超文本系统；黑板系统。

◎其他（如适应性软件系统的体系结构风格、面向Agent的研究、网格计算、Web服务等）过滤器的活动可通过以下三种方式激活：后续构件从过滤器中取出数据；前序构件向过滤器推入数据；过滤器处于活跃状态，不断从前序构件取出、并向后续部件推入数据。

软件体系结构描述方法：图形表达工具、模块内连接语言、基于软构件的系统描述语言、软件体系结构描述语言软件体系结构描述语言ADL是在底层语义模型的支持下，为软件系统的概念体系结构建模提供了具体语法和概念框架。

基于底层语义的工具为体系结构的表示、分析、演化、细化、设计过程等提供支持。

其三个基本元素是：构件、连接件、体系结构配置。

主要的体系结构描述语言有Aesop、MetaH、C2、Rapide、SADL、Unicon和Wright等，尽管它们都描述软件体系结构，却有不同的特点。

软件体系结构设计软件体系结构设计是软件开发中至关重要的一步。

它涉及到整个软件系统的框架和结构，决定了软件的可靠性、可拓展性和可维护性。

本文将讨论软件体系结构设计的重要性、常用的软件体系结构模式以及一些设计原则和最佳实践。

一、软件体系结构设计的重要性软件体系结构设计对于软件系统的稳定性和可维护性起着至关重要的作用。

一个好的软件体系结构能够将系统划分为多个独立的模块，每个模块都有明确的职责和接口，便于团队协作和后续的扩展。

同时，良好的软件体系结构还能提高系统的可测试性、可靠性和可维护性，便于解决bug和添加新功能。

二、常用的软件体系结构模式1. 分层结构分层结构是最常见的软件体系结构模式之一。

它将软件系统划分为多个层次，每个层次都有自己的功能和职责。

通常包括表示层、业务逻辑层和数据访问层。

这种模式使得系统各个层之间的依赖性降低，提高了系统的可维护性和可扩展性。

2. 客户端-服务器模式客户端-服务器模式将软件系统的功能划分为客户端和服务器两部分。

客户端负责与用户的交互，而服务器则处理客户端的请求并返回结果。

这种模式使得软件系统的吞吐量和响应时间得到了提高，适用于大规模分布式系统。

3. MVC模式MVC（Model-View-Controller）模式是一种常用的软件体系结构模式。

它将软件系统划分为三个部分：模型（Model）、视图（View）和控制器（Controller）。

模型负责处理数据逻辑，视图负责展示数据给用户，控制器负责调度模型和视图之间的交互。

这种模式降低了代码的耦合性，易于扩展和维护。

三、设计原则和最佳实践1. 单一职责原则每个模块或类应该有且只有一个单一的功能或职责。

这有助于减少代码的复杂性，提高系统的可维护性。

2. 开闭原则软件体系结构应该对扩展开放，对修改关闭。

这意味着在系统需要添加新功能时，不需要修改现有的代码，而是通过扩展已有的模块或添加新的模块来实现。

3. 依赖倒置原则高层模块不应该依赖于低层模块，而是通过抽象来解耦。
