环境空气连续自动监测系统运行和质控技术规范1. 引言环境空气质量对于人类的健康和生活质量具有重要的影响。
为了及时了解环境空气状况,并采取相应的措施来保护环境和人类健康,连续自动监测系统(Continuous Automatic Monitoring System,简称:CAMS)在环保领域被广泛应用。
本文档旨在规范环境空气连续自动监测系统的运行和质控技术,以确保监测数据的准确性、可靠性和一致性。
2. 运行要求2.1 系统设置环境空气连续自动监测系统应设置在环境污染物浓度较大的地点,例如工业园区、交通要道等。
系统的布置应合理,能够覆盖监测区域的主要污染源和空气流动路径。
同时,应避免系统设置在遮挡物后或其他干扰因素存在的位置。
2.2 传感器选择在选择传感器时应考虑其测量范围、精度和可靠性等因素。
传感器的测量范围应能够覆盖所监测的污染物浓度范围,同时精度和可靠性要符合国家标准要求。
2.3 数据记录和传输环境空气连续自动监测系统应具备数据记录和传输功能。
监测数据应以数字或模拟信号的形式进行记录,并能周期性或实时地传输到数据服务平台。
3. 数据质控要求3.1 仪器校准环境空气连续自动监测系统的传感器应定期进行校准。
校准应按照国家标准的要求进行,包括校准方法、频率和参考标准等。
3.2 环境质控为了保证监测数据的准确性和可靠性,环境质控措施应得到重视。
在系统运行中,应监测环境参数(如温度、湿度、气压等)的变化,并进行必要的校正。
3.3 质量控制样品质量控制样品的使用能够评估监测系统的准确性和稳定性。
定期使用质量控制样品进行系统校准和验证,保证监测数据的可比性和一致性。
3.4 数据处理和分析对于监测数据的处理和分析,应采用适当的算法和方法。
数据处理过程应透明、可追溯,确保数据的准确性和可信度。
4. 技术维护和日常管理4.1 仪器维护环境空气连续自动监测系统的仪器应定期进行维护,包括清洁、校准和更换部件等。
维护过程中应记录维护情况,以便后续分析和评估。
环境空气质量连续自动监测系统的质控管理发布时间:2023-03-03T07:41:04.684Z 来源:《中国科技信息》2022年10月19期作者:章程[导读] 首先,环境空气污染的危害越来越严峻,成为我国当下最需要着重解决的主要问题之一章程江苏省张家港市大新镇综合行政执法局 215600摘要:首先,环境空气污染的危害越来越严峻,成为我国当下最需要着重解决的主要问题之一,环境空气质量自动监测的重要性在可持续发展理念的当下也逐渐得以彰显,从环境空气质量的整体情况着手,结合外部监测的管理要素,连续自动监测系统的质量控制管理高度重视自动监测系统维护,以确保环境空气质量监测结果,这种正确性科学性及其重要;通过对比以往的实验数据信息详细分析,本文解释了确保监测数据准确性的重要性和可行性,通过阐述环境空气质量连续自动监测系统的质控管理,希望为广大读者提供参考和借鉴作用,关键词:环境空气质量;连续自动监测;质控管理空气污染是我国当下的主要环境问题,更为严峻的是这种问题所导致的一些针对性疾病的比重也不断增加。
比如尤其是在环境受到影响的当下,各类呼吸道疾病也称为人们慢性疾病,主要出现的病理之一,而这类呼吸道疾病,表面上可能会影响人们的呼吸,但是严重者也会影响到人们的生命,通过对于以往数据的调查,我国每年死于慢性疾病的属于晚期,而这类慢性疾病很大程度上都来源于环境污染问题产生。
所以从根本上保障人们的生命健康安全,需要不断的改善空气污染状况,对于空气质量进行常态化监控和检测,以进一步保障人们的生命健康安全。
由二氧化硫引起的酸雨是中国重要的环境问题之一。
而一旦出现酸雨,不仅会造成各地的农作物发生严重的损害,更严重者,也会对人们的生命财产造成影响,所以酸雨对于我国社会发展的影响是十分巨大的,要从根本上解决问题,需要改善我国空气污染的整体状况。
一、监测点位设置原则和要求1.监测点位设置原则根据我国相关的法律规范,在选择监测点的时候。

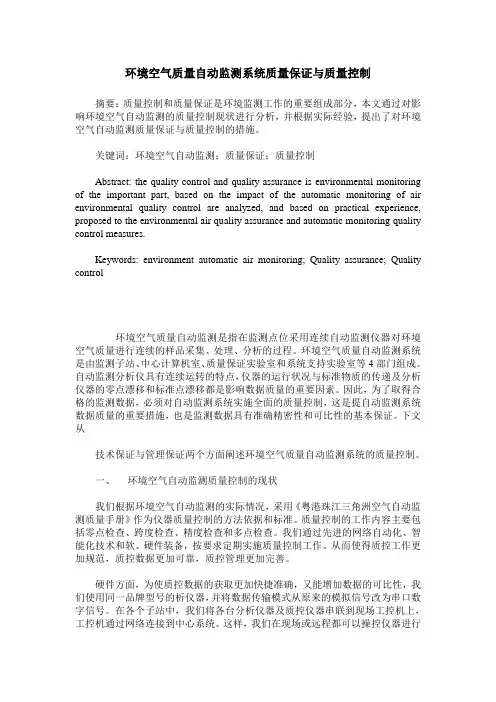

环境空气质量自动监测系统质量保证与质量控制摘要:质量控制和质量保证是环境监测工作的重要组成部分,本文通过对影响环境空气自动监测的质量控制现状进行分析,并根据实际经验,提出了对环境空气自动监测质量保证与质量控制的措施。
关键词:环境空气自动监测;质量保证;质量控制Abstract: the quality control and quality assurance is environmental monitoring of the important part, based on the impact of the automatic monitoring of air environmental quality control are analyzed, and based on practical experience, proposed to the environmental air quality assurance and automatic monitoring quality control measures.Keywords: environment automatic air monitoring; Quality assurance; Quality control环境空气质量自动监测是指在监测点位采用连续自动监测仪器对环境空气质量进行连续的样品采集、处理、分析的过程。
环境空气质量自动监测系统是由监测子站、中心计算机室、质量保证实验室和系统支持实验室等4部门组成。
自动监测分析仪具有连续运转的特点,仪器的运行状况与标准物质的传递及分析仪器的零点漂移和标准点漂移都是影响数据质量的重要因素。
因此,为了取得合格的监测数据,必须对自动监测系统实施全面的质量控制,这是提自动监测系统数据质量的重要措施,也是监测数据具有准确精密性和可比性的基本保证。
下文从技术保证与管理保证两个方面阐述环境空气质量自动监测系统的质量控制。
空气质量自动监测系统(AQM)随着城市化进程的发展,大众对空气质量指数(API)越来越为关注。
而OPSIS DOAS空气质量自动监测系统(AQM),则为环保监测部门提供了稳定、可靠的解决方案,用来监测街道级、市区和背景站的监测。
整套监测系统通过了德国TUV、美国EPA以及其他国家的认证。
监测原理:差分吸收光谱法(DOAS)监测项目:O3、SO2、NO2、PM10、苯、甲苯、二甲苯、HNO2、NO3、Hg、N2O、甲醛….技术特点:∙检测限低、准确性高、校准简单;∙实时、连续、直接、快速监测;∙同一台仪器可同时监测多种气体;∙非接触、无需采样;∙线式测量,更具代表性;∙系统维护量少,运营费用低系统简单结构:主要设备:DOAS分析仪DOAS发射接收器业园区/厂区环境空气自动监测系统OPSIS开放式光路监测系统极其适用于监测空气质量、企业偷排、工业中的气体泄漏。
通过将光路直线的覆盖住整个工业区域,偷排和气体泄漏可以完全的被监测到。
通过一些气象参数与测量数据的组合,就能分析出污染气体的来源和排放浓度的级别。
加强对工业园区/厂区环境中的环境空气自动监测,已成为当地环保部门及管委会等单位的工作重点之一。
应用原理:差分吸收光谱法(DOAS)监测项目:NH3、NO、CL2、HF、Hg、H2S、SO3、HCN、C2S、烷类、胺类、酯类、THC…技术特点:∙可根据需要完全覆盖监测区域;∙实时、连续、直接、快速监测;∙同一台仪器可同时监测多种气体;∙拖带式监测降低成本∙非接触、避免了腐蚀;∙线式测量,更具代表性;∙系统维护量少,运营费用低工业区氯气自动监测系统氯气广泛应用于工业领域,是工业区内石化厂、氯碱厂等企业的常见气体之一。
由于其毒性较大,若处理不当而产生泄漏,会对人员安全及环境产生极大的危害:2004年7月27日中石化上海高桥石化氯气泄漏,48名员工和附近居民中毒;2010年11月23日江苏响水县陈家港生态化工园氯气泄漏,30多名员工中毒;2011年5月20日镇江新区某化工厂尾气排放时混入氯气,56名民工中毒;……所以,加强对工业园区/厂区环境中的氯气自动监测,已成为当地环保部门及管委会等单位的工作重点之一:∙监测污染物排放浓度是否符合排放标准———最基本要求∙监管泄露或偷排,反馈促进安全生产———生产安全∙事故监测,建立快速灵敏的预警系统———生命本质应用原理:差分吸收光谱法(DOAS)监测项目:CL2技术特点:∙可根据需要完全覆盖监测区域;∙实时、连续、直接、快速监测;∙同一台仪器可同时监测多种气体;∙拖带式监测降低成本∙非接触、避免了腐蚀;∙线式测量,更具代表性;∙系统维护量少,运营费用低性能数据(可升级监测其他气体):系统结构:隧道空气自动监测OPSIS在隧道监测的方案中设计了高质量的机动车尾气气体监测。
空气质量自动监测系统操作保养规程一、概述空气质量自动监测系统是通过利用专业监测设备及现代化计算机控制技术,以连续、自动、实时的方式对大气污染物进行监测并对监测数据进行处理和分析,为环境保护管理、环境风险评估、环境监督检查等方面提供科学依据的现代化环保监测系统。
本文档旨在对空气质量自动监测系统的操作和保养进行规范,以确保系统的正常稳定运行,提高监测数据的准确性和可信度,保证监测数据符合监测要求和国家标准。
二、操作规程2.1 系统启动•确保系统各部件已经安装完好、接线正确、电源已接通。
•打开计算机,并通过操作系统登录系统管理员账户。
•进入系统软件,并根据实际情况设置监测参数和报警值。
•启动自动监测程序,在程序运行过程中对操作进行记录。
2.2 系统停止•在停止监测前,先将监测参数进行保存,以便下次启动时使用。
•结束程序运行,并将与系统运行相关的程序全部关闭。
•关闭计算机并断开电源。
•在系统停止后及时保存操作记录。
2.3 监测数据处理•进入系统软件,在程序运行过程中对监测数据进行实时处理。
•定期进行数据备份,以保障数据的可靠性。
•对数据进行分析和处理,生成监测报告,并及时提交相关部门。
2.4 管理规范•设立相应的管理权限,并根据实际需要进行分级授权。
•进行定期系统检查,并完成维护保养工作。
•负责监测系统的日常维护和管理,及时解决出现的问题。
三、保养规程3.1 日常保养•每天对监测设备进行巡检并确认设备运行状态正常。
•定期对监测设备进行清理和维护,以确保系统正常、可靠运行。
•定期校准监测设备并进行耗材更换,保证监测数据的准确性。
3.2 定期维护•定期召开维护审核,对维护计划及流程进行调整完善。
•定期进行设备的预防性维护,以确保设备稳定运行。
•完成周期性保养和维修工作,避免大修或短时过期导致费用的浪费。
3.3 紧急维修•出现设备故障时,第一时间开启紧急维修程序并及时维修,以避免财产损失。
•维修前应仔细研究故障原因并充分制定维修方案。
环境空气自动监测系统检测作业指导书1 概述环境空气质量自动监测系统由监测子站、中心计算机室、质量保证实验室和系统支持实验室等组成,一般分析单元能自动监测环境空气中的氮氧化物、二氧化硫、等参数。
其监测仪器一般分为点式监测仪器和开放光程监测臭氧、一氧化碳和PM10仪器。
本作业指导书用于对氮氧化物、二氧化硫、臭氧、一氧化碳和可吸入颗粒物PM10等参数监测仪器、采样装置等监测子站进行测试。
2 编制依据GB 3095-1996 环境空气质量标准HJ/T 193—2005 环境空气质量自动监测技术规范HJ/T 194—2005 环境空气质量手工监测技术规范HJ 479—2009 环境空气氮氧化物(一氧化氮和二氧化氮)的测定盐酸萘乙二胺分光光度法HJ 483-2009 环境空气二氧化硫的测定四氯汞盐吸收—副玫瑰苯胺分光光度法HJ 482—2009 环境空气二氧化硫的测定甲醛吸收—副玫瑰苯胺分光光度法GB/T 15437—1995 环境空气臭氧的测定靛蓝二磺酸钠分光光度法GB/T 15438-1995 环境空气臭氧的测定紫外光度法GB 9801—88 空气质量一氧化碳的测定非分散红外法GB 6921-86 大气飘尘浓度测定方法GB/T 15432-1995 环境空气总悬浮颗粒物的测定重量法GB/T 15263-94 环境空气总烃的测定气相色谱法《空气和废气监测分析方法》(第四版)3 技术要求和性能指标环境空气自动监测系统应满足以下表3—1、表3-2和表3-3中各项技术性能指标的要求.3.1 外观要求3。
1。
1 应有制造计量器具CMC标志(进口产品应取得我国质量监督检验检疫部门出具的计量器具型式批准证书)和产品铭牌,铭牌上应标有仪器名称、型号、生产单位、出厂编号、制造日期等。
3.1.2 仪器表面无明显碰、划伤,外观整齐、清洁,零部件表面不得锈蚀。
3。
1。
3 仪器各紧固件应连接牢固、可靠;各调节器件应功能正常,操作灵活方便。
环境空气自动监测系统采样系统技术要求1.目的为正确安装环境空气质量自动监测系统的采样装置,保证采样系统的正常运行。
2.适用范围适用于环境空气质量自动监测子站颗粒物分析仪和气态污染物分析仪采样装置安装与使用。
3.仪器概述气态污染物采样装置一般包括两种结构:垂直层流式采样总管和竹节式采样总管,结构示意图参见图1-1和图1-2,主要包括采样头、采样总管、支管接头、抽风机和排气口,有的包括湿气阱。
颗粒物采样装置主要包括切割器、采样管、分析仪、抽气泵和排气口。
4.技术要求4.1 总体要求4.1.1 采样管、采样总管应竖直安装。
4.1.2 保证采样管、采样总管与各气路连接部分密闭不漏气。
4.1.3 保证采样管、采样总管与屋顶法兰连接部分密封防水。
Word文档 14.1.4 采样管、采样总管应接地良好,接地电阻应小于 4Ω。
4.1.5 采样口离地面的高度应在 3~15 m 范围内。
4.1.6 在采样口周围 270°捕集空间范围内环境空气流动应不受任何影响。
4.1.7 在保证监测点具有空间代表性的前提下,若所选点位周围半径(300~500)m范围内建筑物平均高度在 20m 以上,无法按满足4.1.5 的高度要求设置时,其采样口高度可以在 15~25 m 范围内选取。
4.1.8 采样管、采样总管支撑部件与房顶的采样管、采样总管连接应牢固、可靠,防止采样管摇摆。
4.1.9 采样口离建筑物墙壁、屋顶等支撑物表面的距离应大于 1m,若支撑物表面有实体围栏,采样口应高于实体围栏至少 0.5m。
4.2 气态污染物采样系统4.2.1 采样装置应连接紧密,避免漏气。
采样装置总管入口应防止雨水和粗大的颗粒物进入,同时应避免鸟类、小动物和大型昆虫进入。
采样头的设计应保证采样气流不受风向影响,稳定进入采样总管。
4.2.2 采样装置的制作材料,应选用不与被监测污染物发生化学反应和不释放有干扰物质的材料。
一般以聚四氟乙烯或硼硅酸盐玻璃等为制作材料;对于只用于监测 NO2Word文档 2和 SO2 的采样总管,也可选用不锈钢材料。

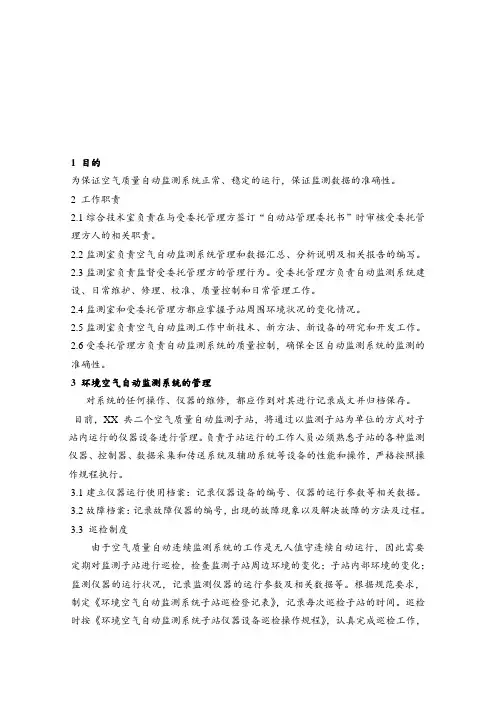

1 目的为保证空气质量自动监测系统正常、稳定的运行,保证监测数据的准确性。
2 工作职责2.1综合技术室负责在与受委托管理方签订“自动站管理委托书”时审核受委托管理方人的相关职责。
2.2监测室负责空气自动监测系统管理和数据汇总、分析说明及相关报告的编写。
2.3监测室负责监督受委托管理方的管理行为。
受委托管理方负责自动监测系统建设、日常维护、修理、校准、质量控制和日常管理工作。
2.4监测室和受委托管理方都应掌握子站周围环境状况的变化情况。
2.5监测室负责空气自动监测工作中新技术、新方法、新设备的研究和开发工作。
2.6受委托管理方负责自动监测系统的质量控制,确保全区自动监测系统的监测的准确性。
3 环境空气自动监测系统的管理对系统的任何操作、仪器的维修,都应作到对其进行记录成文并归档保存。
目前,XX共二个空气质量自动监测子站,将通过以监测子站为单位的方式对子站内运行的仪器设备进行管理。
负责子站运行的工作人员必须熟悉子站的各种监测仪器、控制器、数据采集和传送系统及辅助系统等设备的性能和操作,严格按照操作规程执行。
3.1建立仪器运行使用档案:记录仪器设备的编号、仪器的运行参数等相关数据。
3.2故障档案:记录故障仪器的编号,出现的故障现象以及解决故障的方法及过程。
3.3 巡检制度由于空气质量自动连续监测系统的工作是无人值守连续自动运行,因此需要定期对监测子站进行巡检,检查监测子站周边环境的变化;子站内部环境的变化;监测仪器的运行状况,记录监测仪器的运行参数及相关数据等。
根据规范要求,制定《环境空气自动监测系统子站巡检登记表》,记录每次巡检子站的时间。
巡检时按《环境空气自动监测系统子站仪器设备巡检操作规程》,认真完成巡检工作,巡检人填写相关记录。
4 监测仪器设备的校准4.1受委托管理方对于不具有自动校零/校跨的系统,一般每5~7d进行1次零/跨漂校准。
4.2受委托管理方对监测仪器进行多点线性校准,在仪器正常运转的情况下,可半年进行一次,并测量仪器的准确度、精密度。
环境空气自动监测系统检测作业指导书1 概述环境空气质量自动监测系统由监测子站、中心计算机室、质量保证实验室和系统支持实验室等组成,一般分析单元能自动监测环境空气中的氮氧化物、二氧化硫、等参数。
其监测仪器一般分为点式监测仪器和开放光程监测臭氧、一氧化碳和PM10仪器。
本作业指导书用于对氮氧化物、二氧化硫、臭氧、一氧化碳和可吸入颗粒物PM10等参数监测仪器、采样装置等监测子站进行测试。
2 编制依据GB 3095-1996 环境空气质量标准HJ/T 193-2005 环境空气质量自动监测技术规范HJ/T 194-2005 环境空气质量手工监测技术规范HJ 479-2009 环境空气氮氧化物(一氧化氮和二氧化氮)的测定盐酸萘乙二胺分光光度法HJ 483-2009 环境空气二氧化硫的测定四氯汞盐吸收-副玫瑰苯胺分光光度法HJ 482-2009 环境空气二氧化硫的测定甲醛吸收-副玫瑰苯胺分光光度法GB/T 15437-1995 环境空气臭氧的测定靛蓝二磺酸钠分光光度法GB/T 15438-1995 环境空气臭氧的测定紫外光度法GB 9801-88 空气质量一氧化碳的测定非分散红外法GB 6921-86 大气飘尘浓度测定方法GB/T 15432-1995 环境空气总悬浮颗粒物的测定重量法GB/T 15263-94 环境空气总烃的测定气相色谱法《空气和废气监测分析方法》(第四版)3 技术要求和性能指标环境空气自动监测系统应满足以下表3-1、表3-2和表3-3中各项技术性能指标的要求。
3.1 外观要求3.1.1 应有制造计量器具CMC标志(进口产品应取得我国质量监督检验检疫部门出具的计量器具型式批准证书)和产品铭牌,铭牌上应标有仪器名称、型号、生产单位、出厂编号、制造日期等。
3.1.2 仪器表面无明显碰、划伤,外观整齐、清洁,零部件表面不得锈蚀。
3.1.3 仪器各紧固件应连接牢固、可靠;各调节器件应功能正常,操作灵活方便。
环境空气自动监测系统仪器设备校准方法一、仪器设备校准概述:环境空气自动监测系统仪器设备的校准是确保监测结果准确可靠的重要环节,通过校准可以减少误差,提高仪器的测量精度和稳定性。
仪器设备校准包括常规校准和定期校准两部分。
常规校准是指每次使用或每天开始监测前对仪器进行的简单校准,主要是检查仪器的零点和量程,并根据需要进行调整。
定期校准是指定期用标准样品对仪器进行严格的校准,用于确保仪器的测量准确性。
二、仪器设备常规校准步骤:1.清洁仪器:使用干净的布或棉签轻轻擦拭仪器各个部件,确保没有灰尘或污垢。
2.检查仪器状态:检查仪器的壳体、电缆、探头等是否完好无损,保证仪器的使用。
3.零点校准:将仪器的传感器暴露在干净的空气中,调整仪器的零点,使显示为零或接近零。
4.量程校准:使用标准气体或标准样品,调整仪器的量程,确保显示的数值与标准值相匹配。
三、仪器设备定期校准步骤:1.准备标准样品:根据监测项目选择相应的标准气体或标准样品,确保其纯度和稳定性。
2.仪器预热:根据仪器的说明书,进行仪器预热,使其达到工作温度和稳定状态。
3.校准前备份:备份仪器的原始设置和校准数据,以便校准后进行对比和分析。
4.校准参数设置:根据标准样品的浓度,设置校准仪器的参数,如量程、零点等。
5.样品准备:将标准样品引入仪器,确保样品的流量和浓度与校准参数相匹配。
6.仪器校准:根据标准样品的数值,调整仪器的参数,使仪器的显示与标准值相一致。
7.校准后测试:校准完成后,使用其他的标准样品或质控样品进行测试,验证仪器的准确性和稳定性。
8.记录校准结果:将校准的时间、参数、标准样品的信息以及校准后的测试结果记录下来,作为后续分析和比对的依据。
9.数据分析:根据校准结果和测试数据,分析仪器的准确性和稳定性,如有需要,进行再次调整和校准。
四、仪器设备校准注意事项:1.选择合适的校准标准:确保校准标准的纯度和浓度与被测样品相匹配,以免影响校准的准确性。
环境空气自动监测系统仪器设备校准方法一、引言环境空气自动监测系统用于监测和评估环境中的空气质量,确保空气质量达到国家和地方标准要求。
为了保证监测数据的准确性和可靠性,对仪器设备进行定期校准是非常重要的。
本文将介绍环境空气自动监测系统仪器设备的校准方法。
二、校准前的准备工作在进行校准之前,需要进行以下准备工作:1.确认校准时间和频率,一般建议每个季度进行一次校准。
2.校准前准备好所有需要使用的校准气体和校准液品。
3.清洁和检查仪器设备的所有部件,确保其无损坏或污染。
三、校准方法校准环境空气自动监测系统仪器设备主要包括以下步骤:1.校准前快速检测:在进行正式校准之前,先进行一次快速检测,检查仪器设备是否正常工作,以及需要校准的参数是否超出了误差范围。
2.仪器设备零点校准:仪器设备的零点校准是指在没有目标气体存在的情况下,调整仪器设备的测量读数为零。
具体操作步骤如下:a.确保仪器设备处于稳定的工作状态,没有任何压力和温度波动。
b.将校准气体连接到仪器设备的进气口,并调整流量以达到稳定状态。
c.等待仪器读数稳定后,进行零点调整,使读数为零。
3.仪器设备量程校准:仪器设备的量程校准是指根据已知浓度的标准气体,调整仪器设备的读数为标准浓度值。
具体操作步骤如下:a.将标准气体连接到仪器设备的进气口,并调整流量以达到稳定状态。
b.等待仪器读数稳定后,与标准浓度值进行比较,根据误差调整仪器设备的读数,使其与标准浓度值一致。
4.数据记录与分析:在校准的过程中,需要记录每一次的校准参数和结果,并进行数据分析。
如果发现仪器设备的读数偏离了标准值,需要根据校准仪器的说明书进行相应的调整和修正。
四、校准后的检查和验证在完成校准之后,需要进行以下检查和验证工作:1.检查校准参数是否记录齐全,校准结果是否合格。
2.验证仪器设备是否正常工作,重新进行快速检测。
3.使用校准液校准所有的传感器和探头,确保传感器和探头的灵敏度符合要求。
环境空气质量自动监测系统是一套自动监测仪器为核心的自动“测-控”系统。
空气质量的自动监测系统一般采用湿法和干法两种方式。
湿法的测量原理是库仑法和电导法等,需要大量试剂,存在试剂调整和废液处理等问题,操作繁琐,故障率高,维护量大。
该法以日本为主,但自1996年起,日本在法定的测量方法中增加了干式测量原理,湿法现已处于淘汰阶段。
干法基于物理光学测量原理,使样品始终保持在气体状态,没有试剂的损耗,维护量较小。
干法以欧美国家为主,代表了目前的发展趋势。
1 系统的结构
干法监测子站主要由样品采集、空气自动分析仪、气象参数传感器、动态自动校准系统、数据采集和传输系统以及条件保证系统等组成。
1.1 大气污染物自动分析仪
SO2自动分析仪:基于SO2分子接收紫外线(214 nm)能量成为激发态分子,在返回基态时,发出特征荧光,由光电倍增管将荧光强度信号转换成电信号,通过电压/频率转换成数字信号送给CPU进行数据处理。
当SO2浓度较低,激发光程较短且背景为空气时,荧光强度与SO2浓度成正比。
采用空气除烃器可消除多环芳烃(PAHs)对测量的干扰。
NOx自动分析仪:NO与O3发生反应生成激发态的NO2*,在返回基态时发射特征光,发光强度与NO浓度成正比。
NO2不与O3发生反应,可通过钼催化还原反应(315℃)将NO2转换成NO后进行测量。
如果样气通过钼转换器进入反应管,则测量的是NOx,NOx 与NO浓度之差即为NO2。
O3自动分析仪:利用O3分子吸收射入中空玻璃管的254 nm的紫外光,测量样气的出射光强。
通过电磁阀的切换,测量涤除O3后的标气的出射光强。
二者之比遵循比尔-朗伯公式,据此可得到O3浓度值。
PM10自动分析仪(β射线法):仪器利用恒流抽气泵进行采样,大气中的悬浮颗粒被吸附在β源和盖革计数器之间的滤纸表面,抽气前后盖革计数器计数值的改变反映了滤纸上吸附灰尘的质量,由此可以得到单位体积空气中悬浮颗粒的浓度。
对自动分析仪的自动校准通过动态自动校准系统完成,该系统包括动态自动校准仪、零气发生器、标准气源。
目前,我国尚未出台各主要大气自动分析仪的技术条件要求,表1是中国环境监测总站验收DASIBI公司产品时的验收标准。
美国EPA对自动分析仪的性能指标要求(40 CFR PART 53)见表2。
表1 DASIBI公司产品的验收标准
指标 SO2 NOx O3 CO PM10
24 h零漂<±5 ppb <5 ppb <5 ppb 0.5 ppm 各台仪器间的平行性≤±7%
24 h标漂<±5 ppb <5 ppb <5 ppb 0.5 ppm
线性度<±5 ppb <5 ppb <5 ppb 0.5 ppm
响应时间(t90) 5 min 5 min 2 min 2 min
重现性 5 ppb 5 ppb 20 ppb 0.5 ppm
流量范围 300~800 ml/min 250~700 ml/min 1.0~3.0 L/min 1.0 L/min (16.7±1%)L/min
表2 美国EPA对大气自动分析仪的技术性能要求
性能参数 SO2 NO2 CO 光化学氧化剂
量程(ppm) 0~0.5 0~0.5 0~50 0~0.5
噪声(ppm) 0.005 0.005 0. 50 0.005
MDL(ppm) 0.01 0.01 1.0 0.01
24 h零漂(ppm) ±0.02 ±0.02 ±1.0 ±0.02
24 h标漂(20%) ±20% ±20% ±10% ±20%
24 h标漂(80%) ±5% ±5% ±2.5% ±5%
1.2 中心站系统软件的要求
主要包括数据采集与处理功能、报警及诊断功能、远程测控功能、可扩展性等。
