富士变频器参数设定
P04 M 自整定步骤:
1.按照电机特性,正确设定电压和频率。
设定功能“F03最高输出频率”、“F04基本频率”、“F05额定电压”和“F06最高输出电压”。
2.设定电动机的不需要整定的常数。
设定“P02容量”、“P03额定电流”和“P06空载电流”(当P04设定2,在电动机运行状态自整定,自动测定空载电流时,不需要设定空载电流)。
3.自整定空载电流时,电动机虽脱开机械负载后旋转,仍必须仔细确定其安全性。
4.设定功能“P04自整定”数据为1(电动机停止)或2(电动机旋转)。
按
DATA
FUNC
键写入
设定值后,按FWD 或REV 键即开始自整定。
自整定过程需要数秒到数十秒时间。
(设定值为2时,电动机按照设定的加速时间加速至二分之一基本频率进行空载电流的整定,再按照设定的减速时间减速,所以总的设定时间和时定的加减速时间有关。
) 5.当显示“执行中”消失时,表示自整定结束。
最后,按STOP 键。
注:。

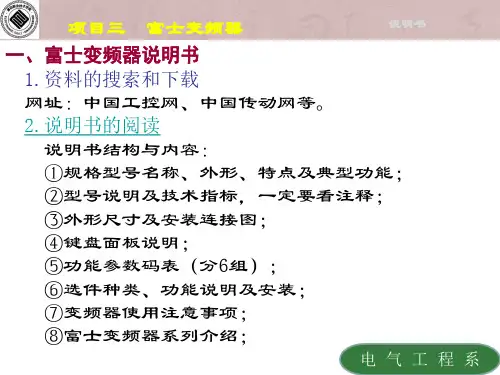

富士变频器说明书真实版富士变频器说明书→什么是变频器?变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成的。
变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源,以实现电机的变速运行的设备,其中控制电路完成对主电路的控制,整流电路将交流电变换成直流电,直流中间电路对整流电路的输出进行平滑滤波,逆变电路将直流电再逆成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说,有时还需要一个进行转矩计算的CPU以及一些相应的电路。
变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。
富士变频器5000p11说明书→1.变频器是干什么的?主要用于驱动交流电动机,让交流电机实现无极调速。
例如用于送风机,用变频器来调节电机转速的快慢,就能改变送风量的大小。
还有很多需要调速的场合,用变频器来调速既简单又节能。
2.高、中、低、压变频器是多少伏的?高压变频器是3KV、6KV或10KV的,如西门子罗宾康系列,安川的FSDrive-MV1S系列。
中压变频器是660V 或1140V的,如ABB的AC5000,丹佛斯的FC200。
低压变频器是220V或380V的,如丹佛斯的FC102,FC360,FC51,西门子的MM440,V20。
■富士变频器说明书→变频器广泛应用对电力系统的影响?变频器产生谐波变频器根据有无中间直流环节来分,可以分为交交变频器和交直交变频器,在交直交变频器中,按中间直流滤波环节的不同,可分为电压源型和电流源型。
变频器逆变环节往往采用正弦脉宽调制法(SPWM)法,其输出部分线电压是正弦脉宽、幅值相等的窄矩形波,其三相的相电压是阶梯波,如图4所示,其非线性是由SPWM 脉宽调制的性质所定的;电流波形和载波频率比有关,载波频率比越高,越接近正弦波,波形中会含有和载波频率相关的高次谐波,高次谐波电流对负载直接干扰,还会通过电缆向空间辐射,干扰邻近电气设备。

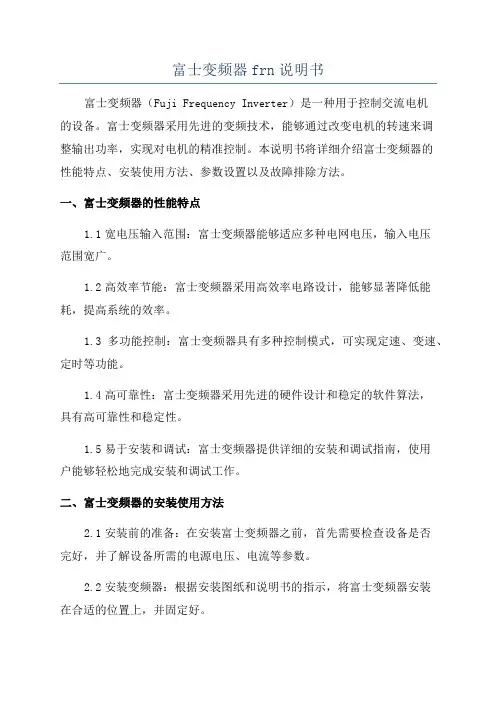

富士变频器frn说明书富士变频器(Fuji Frequency Inverter)是一种用于控制交流电机的设备。
富士变频器采用先进的变频技术,能够通过改变电机的转速来调整输出功率,实现对电机的精准控制。
本说明书将详细介绍富士变频器的性能特点、安装使用方法、参数设置以及故障排除方法。
一、富士变频器的性能特点1.1宽电压输入范围:富士变频器能够适应多种电网电压,输入电压范围宽广。
1.2高效率节能:富士变频器采用高效率电路设计,能够显著降低能耗,提高系统的效率。
1.3多功能控制:富士变频器具有多种控制模式,可实现定速、变速、定时等功能。
1.4高可靠性:富士变频器采用先进的硬件设计和稳定的软件算法,具有高可靠性和稳定性。
1.5易于安装和调试:富士变频器提供详细的安装和调试指南,使用户能够轻松地完成安装和调试工作。
二、富士变频器的安装使用方法2.1安装前的准备:在安装富士变频器之前,首先需要检查设备是否完好,并了解设备所需的电源电压、电流等参数。
2.2安装变频器:根据安装图纸和说明书的指示,将富士变频器安装在合适的位置上,并固定好。
2.3接线连接:按照电路图纸和说明书中的接线图,将电源线、电机线、控制信号线等正确连接到变频器的对应接口上。
2.4参数设置:根据实际需求,通过触摸面板或电脑软件进行参数设置,包括电压、电流、频率等参数的设置。
2.5调试运行:确认变频器的参数设置正确后,可以进行调试运行。
通过观察电机的运行状态,调整变频器的参数,以达到理想的控制效果。
三、富士变频器的参数设置3.1输入电压:设置富士变频器的输入电压,以适应实际的电网电压。
3.2输出电压:设置富士变频器的输出电压,以控制电机的转速和输出功率。
3.3输出频率:调整富士变频器的输出频率,以控制电机的转速和运行状态。
3.4过载保护:设置富士变频器的过载保护参数,以避免电机因过载而损坏。
3.5故障报警:设置富士变频器的故障报警参数,以便及时发现和修复设备故障。
富士变频器说明书pdf富士变频器使用说明1.外围线路配置1.1 数字量输入:端子FWD正向运行C板:Y 4 F板:JP 10.4端子REV反向运行C板:Y5 F板:JP10.5端子X1 E01=0 多段速频率选择SS1 F板:JP10.7端子X2 E02=1 多段速频率选择SS2 F板:JP10.8端子X3 E03=2 多段速频率选择SS4 F板:JP10.9端子CM 公共端C板:COM2 F板:JP10.101.2 数字量输出(继电器):Y5C-Y5A 变频器运行信号可编程E24=0C板:串入抱闸接触器线圈回路F板:JP2.1030A-30C 变频器故障C板:X13 F板:JP2.21.3 模拟量输入:12 - 11(0~10V -0V)C板:V1-V0 F板:JP6.3-JP6.2 2.一些重要参数说明:F01=1 频率设定模拟量(电压型)F02=1 运行操作外部信号(FWD/REV正反向运行)F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用,都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益(模拟量)F18 频率偏置(模拟量)F26 载波频率15KHz 一般不调,仅当电机动作正常,但声音尖锐异常时可调整(≤15KHz)E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用,都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间0.04P01 电机极数P=120f/N (f-电机额定频率;N-电机额定转速)一般情况,N >1000rpm,P=4极N≤1000rpm,P=6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40%,自整定后自动生成O01=1 (闭环);0(开环)O03 编码器脉冲数(分频在PG卡上实现)O04 速度环P常数(高速时)O05 速度环I常数0.5O06 速度检测滤波常数0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数(低速时)H03 数据初始化(一般不用)3. 特殊参数调试说明3.1 H03 数据初始化(一般不用)这个参数用法可参考第一章“3.1 A1-03=0 初始化”,与之用法类似。

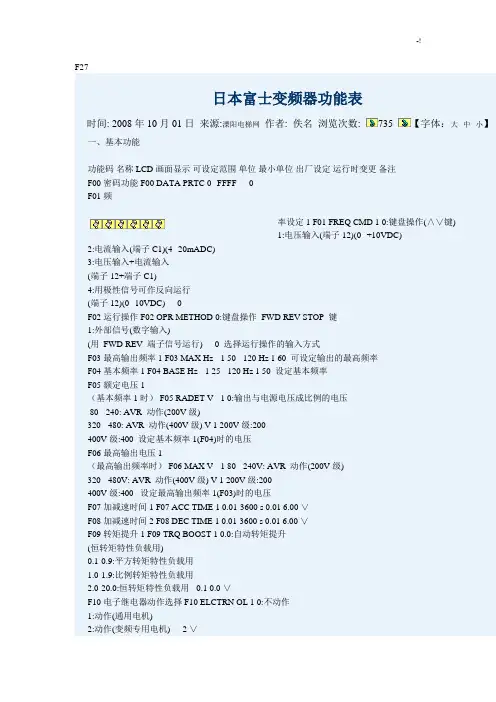

F27日本富士变频器功能表时间: 2008年10月01日来源:溧阳电梯网作者: 佚名浏览次数: 735 【字体:大中小】一、基本功能功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注F00 密码功能 F00 DATA PRTC 0--FFFF - - 0F01 频率设定1 F01 FREQ CMD 1 0:键盘操作(∧∨键)1:电压输入(端子12)(0--+10VDC) 2:电流输入(端子C1)(4--20mADC)3:电压输入+电流输入(端子12+端子C1)4:用极性信号可作反向运行(端子12)(0--10VDC) - - 0F02 运行操作 F02 OPR METHOD 0:键盘操作FWD REV STOP 键1:外部信号(数字输入)(用FWD REV 端子信号运行) - - 0 选择运行操作的输入方式F03 最高输出频率1 F03 MAX Hz - 1 50 - 120 Hz 1 60 可设定输出的最高频率F04 基本频率1 F04 BASE Hz - 1 25 - 120 Hz 1 50 设定基本频率F05 额定电压1(基本频率1时) F05 RADET V - 1 0:输出与电源电压成比例的电压80 - 240: AVR 动作(200V级)320 - 480: AVR 动作(400V级) V 1 200V级:200400V级:400 设定基本频率1(F04)时的电压F06 最高输出电压1(最高输出频率时) F06 MAX V - 1 80 - 240V: AVR 动作(200V级)320 - 480V: AVR 动作(400V级) V 1 200V级:200400V级:400 设定最高输出频率1(F03)时的电压F07 加减速时间1 F07 ACC TIME 1 0.01-3600 s 0.01 6.00 ∨F08 加减速时间2 F08 DEC TIME 1 0.01-3600 s 0.01 6.00 ∨F09 转矩提升1 F09 TRQ BOOST 1 0.0:自动转矩提升(恒转矩特性负载用)0.1-0.9:平方转矩特性负载用1.0-1.9:比例转矩特性负载用2.0-20.0:恒转矩特性负载用 - 0.1 0.0 ∨F10 电子继电器动作选择 F10 ELCTRN OL 1 0:不动作1:动作(通用电机)2:动作(变频专用电机) - - 2 ∨F11 电子继电器动作值 F11 OL LEVEL 1 变频器额定电流的20-135%电流值为A的设定值 A 0.01 *1) ∨F12 电子继电器热时间常数 F12 TIME CNST 1 0.5 - 75.0 min 0.1 5.0 ∨F13 未使用(DB电阻) F13 DBR OL 数据保护 - - - -F14 未使用(再启动) F14 RESTART 数据保护 - - - -F15 频率上限 F15 H LIMITER 0 - 120 Hz 1 70 ∨F16 频率下限 F16 L LIMITER 0 - 120 Hz 1 0 ∨F17 增益(频率设定信号) F17 FREQ GAIN 0.0 - 200.0 % 0.1 100.0 ∨F18 偏置频率 F18 FREQ BIAS -120.0 - +120.0 Hz 0.1 0.0 ∨F19 不使用 - - - - - -F20 直流制动开始频率 F20 DC BRK Hz 0.0 - 60.0 Hz 0.1 0.0 ∨F21 直流制动动作值 F21 DC BRK LVL 0 - 100 % 1 0 ∨F22 直流制动时间 F22 DC BRK t 0.0s(不动作)0.1 - 30.0 s 0.1 0.0 ∨F23 起动频率 F23 START Hz 0.0 - 60.0 Hz 0.1 0.0F24 起动频率持续时间 F24 HOLDING Hz 0.0 - 10.0 s 0.1 0.0 ×F25 停止频率 F25 STOP Hz 0.1 - 6.0 Hz 0.1 0.1 ×F26 电机转动声(载波频率) F26 MTR SOUND 2 - 15 KHz 1 15 ∨下一页电机转动声(音色)F27 MTR TONE 0:0级1:1级2:2级3:3级 - - 0 ∨可选择4种音调.载波频率(F26)在7[KHz]以下时有效,即使超过7[KHz]时也可设定,不过不能调整音色.F28 不使用 - - - - - -F29 不使用 - - - - - -F30 FMA端子电压调整 F30 FMA V - ADJ 0 - 200 % 1 100 ∨F31 FMA端子功能选择 F31 FMA FUNC 0:速度调节器设定值( BSR )1:输出频率2:输出电流3:输出电压4:转矩指令输出( BSFB )5:负载率6:耗电7:未使用8:检测速度9:直流中间电压10:未使用11:转矩偏置平衡调整( BTBB )12:转矩偏置增益调整( BTBG ) - - 0 ∨ FMA端子0 - 10V定义0:0-最高速度(绝对值)1:0-最高频率(绝对值)8:0-最高速度(绝对值)11:转矩-100% - +100%12:转矩-100% - +100%F32 不使用 - - - - - -F33 FMP端子脉冲率 F33 FMP PULSES 300 - 6000 (100%时的脉冲) p/s 1 1440 ∨F34 FMP端子电压调整 F34 FMP V - ADJ 0:脉冲频率输出(50%幅值固定)1 - 200:输出电压调整(2670p/s固定,脉冲宽度调整) % 1 0 ∨F35 FMP端子功能选择 F35 FMP FUNC 0:速度调节器设定值1:输出频率2:输出电流3:输出电压4:输出转矩5:负载率6:耗电7:未使用8:检测速度9:直流中间电路电压10:未使用 - - 0 ∨ FMA端子0-10V的定义0:0-最高速度(绝对值)1:0-最高频率(绝对值)8:0-最高速度(绝对值)F36 30RY动作模式 F36 30RY MODE 0:跳闸时激磁动作1:通常时激磁动作 - - 0 ×F37 不使用 - - - - - -F38 不使用 - - - - - -F39 不使用 - - - - - -F40 转矩限制1(驱动) F40 DRV TRQ 1 20 - 200 999(不动作) % 1 200 ∨F41 转矩限制1(制动) F41 BRK TRQ 1 0 (再生回避),20 - 200 999(不动作) % 1 200 ∨F42 未使用 F42 TRQVECTOR 1 数据保护 - - - -二、端子功能功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注E01 X1端子功能选择 E01 X1 FUNC 多段速频率选择段段多段速频率选择段段多段速频率选择段段未使用未使用未使用自由运转指令异常复位外部报警点动运行未使用未使用直流制动指令未使用未使用未使用未使用未使用允许编辑指令可更换数据未使用未使用未使用取消转矩控制选择链接运行万能未使用未使用未使用零速指令未使用强制停止预备激磁转矩偏置段段转矩偏置段段转矩偏置段段选择畜电池运行转矩偏置保持 - - 0 ×E02 X2端子功能选择 E02 X2 FUNC - - 1 ×E03 X3端子功能选择 E03 X3 FUNC - - 2 ×E04 X4端子功能选择 E04 X4 FUNC - - 8 ×E05 X5端子功能选择 E05 X5 FUNC - - 4 ×E06 X6端子功能选择 E06 X6 FUNC - - 4 ×E07 X7端子功能选择 E07 X7 FUNC - - 4 ×E08 X8端子功能选择 E08 X8 FUNC - - 4 ×E09 X9端子功能选择 E09 X9 FUNC - - 4 ×E10 加速时间2 E10 ACC TIME 2 0.01 - 3600 s 0.01 6.00 ∨E11 减速时间2 E11 DEC TIME 2 0.01 - 3600 s 0.01 6.00 ∨E12 加速时间3 E12 ACC TIME 3 0.01 - 3600 s 0.01 6.00 ∨E13 减速时间 3 E13 DEC TIME 3 0.01 -3600 s 0.01 6.00 ∨E14 加速时间4 E14 ACC TIME 4 0.01 - 3600 s 0.01 6.00 ∨E15 减速时间4 E15 DEC TIME 4 0.01 - 3600 s 0.01 6.00 ∨E16 未使用 E16 DRV TRQ 2 数据保护 - - - -E17 未使用 E17 BRK TRQ 2 数据保护 - - - -E18 未使用 - - - - - -E19 未使用 - - - - - -E20 Y1 端子功能选择 E20 Y1 FUNC 运行中频率到达的频率检测欠电压停止中转矩控制检测制动驱动转矩限制中未使用过载预报面板运行中停止中运行准备中未使用未使用未使用未使用端子功能用未使用未使用未使用未使用未使用跳闸原因显示信号跳闸原因显示信号跳闸原因显示信号跳闸原因显示信号冷却风扇控制未使用万用散热片过热预报未使用未使用频率检测过载预报未使用速度有信号制动控制信号加速中减速中速度一致制动控制信号 - - 0 ×E21 Y2 端子功能选择 E21 Y2 FUNC - - 38 ×E22 Y3 端子功能选择 E22 Y3 FUNC - - 39 ×E23 Y4 端子功能选择 E23 Y4 FUNC - - 6 ×E24 Y5A Y5C 端子(RY输出) E24 Y5 FUNC - - 6 ×E25 Y5RY 动作模式 E25 Y5RY MODE 0:用ON 信号激磁1:用OFF信号激磁 - - 0 -E26 未使用 - - - - - -E27 未使用 - - - - - -E28 未使用 - - - - - -E29 未使用 - - - - - -E30 速度一致(FAR)(检出值) E30 FAR HYSTR 0.0 - 10.0 Hz 0.1 2.5 ∨E31 频率检测(FDT)(动作值) E31 FDT LEVEL 0.0 - 120.0 Hz 0.1 60.0 ∨E32 频率检测(FDT)(滞后幅值) E32 FDT HYSTR 0.0 - 30.0 Hz 0.1 0 ∨E33 过载预报动作选择 E33 OL WARNING 0:电子热继电器1:输出电流 - - 0 ∨E34 过载预报动作值 E34 OL LEVEL 变频器额定电流的5 - 200 % 0.01 *1) ∨E35 过载预报定时器时间 E35 OL TIMER 0.0 - 60.0 s 0.1 10.0 ∨E36 频率检测2(FDT2)动作值 E36 FDT2 LEVEL 0.0 - 120 Hz 0.1 60.0 ∨E37 过载预报2 动作值 E37 OL2 LEVEL 变频器额定电流的5 - 200 % 0.01 *1) ∨E38 未使用 - - - - - -E39 未使用 - - - - - -E40 显示系数A E40 COEF A 0.00 - 200.0 - 0.01 100.0 ∨E41 显示系数B E41 COEF B -100.00 - - -100.00 ∨设定不能修改E42 显示滤波器 E42 DISPLAYFL 0.0 - 5.0 s 0.1 0.5 ∨E43 LDE 监示器(显示选择) E43 LDE MNTR 0:速度调节器设定值[BSR] 1:输出频率2:频率设定值3:输出电流4:输出电压5:电机转速6:线速度7:负载转速8:转矩运算值9:耗电10:转矩偏置平衡调整[BTBB]11:转矩偏置平衡调整[BTBB] 12:转矩偏置增益调整[BTBG] - - 0 ∨E44 LCD 监示器(停止显示) E44 LCD MNTR 2 0:设定值显示1:输出值显示 - - 0 ∨变频器停止时的LED显示内容的设定E45 LCD 监示器显示选择 E45 LCD MNTR 0:操作指导显示画面1:条形图(输出频率,输出电流,输出转矩) - - 0 ∨以变频器额定电流作基准显示E46 LCD 监示器语种选择 E46 LANGUAGE 0:日本语1:英语2:德语3:法语4:西班牙语5:意大利语 - - 0 ∨E47 LCD 监示器对比度调整 E47 CONTRAST 0(浅) - 10(深) - - 5 ∨三、控制功能功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注C01 频率跳越1 C01 JUMP Hz1 0 - 120 Hz 1 0 ∨C02 频率跳越2 C02 JUMP Hz2 0 - 120 Hz 1 0 ∨C03 频率跳越3 C03 JUMP Hz3 0 - 120 Hz 1 0 ∨C04 频率跳越幅值 C04 JUMP HYSTR 0 - 30 Hz 1 60 ∨C05 多段频率1 C05 MULTI Hz-1 0.00 - 120.00 Hz 0.01 0.00 ∨C06 多段频率2 C06 MULTI Hz-2 0.00 - 120.00 Hz 0.01 0.00 ∨C07 多段频率3 C07 MULTI Hz-3 0.00 - 120.00 Hz 0.01 0.00 ∨C08 多段频率4 C08 MULTI Hz-4 0.00 - 120.00 Hz 0.01 0.00 ∨C09 多段频率5 C09 MULTI Hz-5 0.00 - 120.00 Hz 0.01 0.00 ∨C10 多段频率6 C10 MULTI Hz-6 0.00 - 120.00 Hz 0.01 0.00 ∨C11 多段频率7 C11 MULTI Hz-7 0.00 - 120.00 Hz 0.01 0.00 ∨C12 多段频率0 C12 MULTI Hz-8 0.00 - 120.00 Hz 0.01 0.00 ∨C13 蓄电池运行速度 C13 MULTI Hz-9 0.00 - 120.00 Hz 0.01 0.00 ∨C14 未使用 C14 MULTI Hz-10 数据保护 - - - -C15 未使用 C15 MULTI Hz-11 数据保护 - - - -C16 未使用 C16 MULTI Hz-12 数据保护 - - - -C17 未使用 C17 MULTI Hz-13 数据保护 - - - -C18 未使用 C18 MULTI Hz-14 数据保护 - - - -C19 未使用 C19 MULTI Hz-15 数据保护 - - - -C20 点动频率 C20 JOG Hz 0.00 - 120.00 Hz 0.01 5.00 ∨C21 未使用 C21 PATTERN 数据保护 - - - -C22 未使用 C22 STAGE 1 数据保护 - - - -C23 未使用 C23 STAGE 2 数据保护 - - - -C24 未使用 C24 STAGE 3 数据保护 - - - -C25 未使用 C25 STAGE 4 数据保护 - - - -C26 未使用 C26 STAGE 5 数据保护 - - - -C27 未使用 C27 STAGE 6 数据保护 - - - -C28 未使用 C28 STAGE 7 数据保护 - - - -C29 未使用 - - - - - -C30 未使用 C30 FREQ CMD 2 数据保护 - - - -C31 模拟输入(端子12) C31 OFFSET 12 -100.0 -- +100.0 % 0.1 0.0 ∨C32 偏值调整(端子C1) C32 OFFSET C1 -100.0 -- +100.0 % 0.1 0.0 ∨C33 模拟输入滤波器 C33 REF FILTER 0.00 -- 5.00 s 0.01 0.05 ∨四、电动机1 参数功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注P01 电机1极数 P01 M1 POLES 2 - 14 极 2 4P02 电机1容量 P02 M1 CAP 0.01 - 45.00 KW 0.01 *1)P03 电机1额定电流 P03 M1 -Ir 0.00 - 2000 A 0.01 *1)P04 电机1自整定 P04 M1 TUN 1 0:不动作1:动作(电机停止状态下整定%R1,%X)2:动作(电机旋转状态下整定%R1,%X) - - 0P05 电机1在线自整 P05 M1 TUN 2 0:不动作1:动作 - - 0P06 电机1空载电流 P06 M1 -Io 0.00 - 2000 A 0.01 *1)P07 电机1%R1 P07 M1 -%R1 0.00 - 50.00 % 0.01 *1) ∨P08 电机1%X P08 M1 -%X 0.00 - 50.00 % 0.01 *1) ∨P09 电机1转差补偿量 P09 SLIP COMP 1 0.00 - 15.00 Hz - 0.00 ∨五、高级功能功能码名称LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注H01未使用------H02未使用------H03数据初始化H03 DATA INIT0:使用说明书设定值 1:初始值(出厂设定值) --H04未使用H04 AUTO-RESET数据保护----H05未使用H05 RESET INF数据保护----H06冷却风扇ON/OFF控制H06 FAN STOP0:不动作1:动作--∨H07未使用H07 ACC PTN数据保护----H08未使用H08 REV LOICK数据保护----H09未使用H09 START MODE 数据保护----H10未使用H10 ENERGY SAV 数据保护----H11减速模式H11 DEC MODE 0:常规减速1:自由运行--∨H12瞬时过电流限制H12 INST CL0:不动作1:动作--H13未使用H13 RESTART t数据保护----H14电流限制时频率降低率H14 FALL RATE0.00 - 100.00Hz/s0.0110.00∨H15未使用H15 HOLD V数据保护----H16未使用H16 SELFHOLD t数据保护----H17未使用-----H18转矩控制动作选择H18 TRQ CTRL0:不动作1:端子12(模拟输入)转矩指令(无极性)(0 - +10V/0 - 200%) 2:端子12(模拟输入)转矩指令(无极性)(0 - 10V/0- 200%) 3:端子12(模拟输入)转矩偏置(无极性)(0 - 10V/0- 100%) 4:端子C1(模拟输入)转矩偏置(无极性)(4 - 20mA/0 - 100%) --H19未使用H19 AUT RED-----H20未使用H20 PID MODE-----H21未使用H21 FB SIGNAL----H22未使用H22 P-GAIN-----H23未使用H23 I-GAIN-----H24未使用H24 D-GAIN-----H25未使用H26PTC 热敏电阻动作选择H26 PTC MODE0:不动作1:动作- 0 ∨ H27PTC 热敏电阻动作值 H27 PTC LEVEL 0.00 - 5.00 V 0.01 1.60 ∨H28 未使用 H28 DROOP 数据保护 - - - - H29 未使用 - - - - - - H30链接功能动作选择 H30 LINK FUNK 0 - 3-∨H31RS485设定站址H31 RS485 ADDRESS1 - 31-11H32RS485设定发生出错时动作选择H32 MODE ON ER0 - 3--∨H33RS485设定出错处理定时器时间H33 TIMER0.0 - 60.0s0.12.0∨H34RS485设定传送速度H34 BAUD RATE0 - 4--1H35RS485 数据长度选择H35 LENGTH0: 8bit 1:7bit--∨H36RS485 奇偶位选择H36 PARITY0 - 2--H37RS485 停止位选择H37 STOP BITS0:2bit 1:1bit--∨H38RS485 检测通信中断时间H38 NO RES t0:无检测1:1 -60s1∨RS485 间隔响应时间H39 INTERVAL0.00 - 100s0.010.01∨六、电动机2参数功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注A01 未使用 A01 MAX Hz-2 数据保护 - - - -A02 未使用 A02 BASE Hz-2 数据保护 - - - -A03 未使用 A03 RATED V-2 数据保护 - - - -A04 未使用 A04 MAX V-2 数据保护 - - - -A05 未使用 A05 TRQ BOOST 2 数据保护 - - - -A06 未使用 A06 ELCTRN OL 2 数据保护 - - - -A07 未使用 A07 OL LEVET 2 数据保护 - - - -A08 未使用 A08 TIME CNST 2 数据保护 - - - -A09 未使用 A09 TRQVECTOR 2 数据保护 - - - -A10 未使用 A10 M2 POLES 数据保护 - - - -A11 未使用 A11 M2-CAP 数据保护 - - - -A12 未使用 A12 M2-Ir 数据保护 - - - -A13 未使用 A13 M2 TUN 1 数据保护 - - - -A14 未使用 A14 M2 TUN 2 数据保护 - - - -A15 未使用 A15 M2-To 数据保护 - - - -A16 未使用 A16 M2-%R1 数据保护 - - - -A17 未使用 A17 M2-%X 数据保护 - - - -A18 未使用 A18 SLIP COMP 2 数据保护 - - - -七、选项功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注o01 选择速度指令方式 o01 选项01 0:标准1:矢量控制 - - 1o02 速度指令滤波器时间常数 o02 选项02 0.000 - 5.000 s 0.001 0.020 ∨o03 编码器脉冲数 o03 选项03 20 - 3000 P 1 1024o04 ASR P常数(高速时) o04 选项04 0.01 - 200.00 倍 0.01 40.00 ∨o05 ASR I常数 o05 选项05 0.000 - 5.000 倍 0.001 0.003 ∨o06 速度检测用滤波器时间常数 o06 选项06 0.000 - 5.000 - 0.001 0.003 ∨o07 ASR P常数切换频率1 o07 选项07 0 - 120 Hz 1 5 ∨o08 ASR P常数切换频率 2 o08 选项08 0 -120 Hz 1 10 ∨o09 ASR P常数(低速时) o09 选项09 0.01 - 200.00 倍 0.01 40.00 ∨o10 多段速度指令一致定时器 o10 选项10 0.000 - 0.100 s 0.001 0.005 ∨o11 加减速时间9 o11 选项11 0.01 - 3600 s 0.01 6.00 ∨o12 加减速时间10 o12 选项12 0 - 50 % 1 0o13 S字设定1 o13 选项13 0 - 50 % 1 0o14 S字设定2 o14 选项14 0 - 50 % 1 0o15 S字设定3 o15 选项15 0 - 50 % 1 0o16 S字设定4 o16 选项16 0 - 50 % 1 0o17 S字设定5 o17 选项17 0 - 50 % 1 0o18 S字设定6 o18 选项18 0 - 50 % 1 0o19 S字设定7 019 选项19 0 - 50 % 1 0o20 S字设定8 o20 选项20 0 - 50 % 1 0o21 S字设定9 o21 选项21 0 - 50 % 1 0o22 S字设定10 o22 选项22 0 - 50 % 1 0o23 运行指令一致定时器 o23 选项23 0.000 - 0.100 s 0.001 0.000 ∨o24 转矩偏置起动定时器 o24 选项24 0.00 - 1.00 s 0.01 0.2 ∨o25 制动释放定时器 o25 选项25 0.00 - 5.00 s 0.01 0.1 ∨o26 制动抱闸定时器 o26 选项26 0.00 - 5.00 s 0.01 0.1 ∨o27 速度一致检测幅 o27 选项27 0.0 - 25.0 % 0.01 0.1 ∨o28 速度一致OFF延迟 o28 选项28 0.00 - 10.00 s 0.01 0.10 ∨o29 控制开关 o29 选项29 0 - 3 - 1 0o30 Di转矩偏置0 o30 选项30 -200 - +200 % 1 0 ∨o31 Di转矩偏置1 o31 选项31 -200 - +200 % 1 0 ∨o32 Di转矩偏置2 o32 选项32 -200 - +200 % 1 0 ∨o33 Di转矩偏置3 o33 选项33 -200 - +200 % 1 0 ∨o34 Di转矩偏置4 o34 选项34 -200 - +200 % 1 0 ∨o35 Ai转矩偏置驱动侧 o35 选项35 0.0 - 200.0 % 0.1 100.0 ∨o36 增益制动侧 o36 选项36 0.0 - 200.0 % 0.1 100.0 ∨o37 转矩指令滤波器时间常数 o37 选项37 0.000 - 5.000 s 0.001 0.000 ∨o38 起动时间 o38 选项38 0.00 - 10.00 s 0.01 0.00o39 选择速度0 o39 选项39 000 - 111 - - 000o40 选择速度1 o40 选项40 000 -111 - - 001o41 选择速度2 o41 选项41 000 - 111 - - 010o42 选择速度3 o42 选项42 000 - 111 - - 011o43 选择速度4 o43 选项43 000 - 111 - - 100o44 选择速度5 o44 选项44 000 - 111 - - 101o45 选择速度6 o45 选项45 000 - 111 - - 110o46 选择速度7 046 选项46 000 - 111 - - 111富士FRE G11UD变频器故障代码表报警名称键盘面板显示动作内容LEDLCD过电流OC1OC DURING ACC加速时电动机过电流,输出电路相间或对地短路,变频器输出电流瞬时值超过过电流检出值时,过电流保护功能动作。
1.外围线路配置1.1 数字量输入:端子FWD正向运行C板:Y 4 F板:JP 10.4端子REV反向运行C板:Y5 F板:JP10.5端子X1 E01=0 多段速频率选择SS1 F板:JP10.7端子X2 E02=1 多段速频率选择SS2 F板:JP10.8端子X3 E03=2 多段速频率选择SS4 F板:JP10.9端子CM 公共端C板:COM2 F板:JP10.101.2 数字量输出(继电器):Y5C-Y5A 变频器运行信号可编程E24=0C板:串入抱闸接触器线圈回路F板:JP2.1030A-30C 变频器故障C板:X13 F板:JP2.21.3 模拟量输入:12 - 11(0~10V -0V)C板:V1-V0 F板:JP6.3-JP6.22.一些重要参数说明:F01=1 频率设定模拟量(电压型)F02=1 运行操作外部信号(FWD/REV正反向运行)F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用,都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益(模拟量)F18 频率偏置(模拟量)F26 载波频率15KHz 一般不调,仅当电机动作正常,但声音尖锐异常时可调整(≤15KHz)E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用,都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间0.04P01 电机极数P=120f/N (f-电机额定频率;N-电机额定转速)一般情况,N >1000rpm,P=4极N≤1000rpm,P=6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40%,自整定后自动生成O01=1 (闭环);0(开环)O03 编码器脉冲数(分频在PG卡上实现)O04 速度环P常数(高速时)O05 速度环I常数0.5O06 速度检测滤波常数0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数(低速时)H03 数据初始化(一般不用)3. 特殊参数调试说明3.1 H03 数据初始化(一般不用)这个参数用法可参考第一章“3.1 A1-03=0 初始化”,与之用法类似。

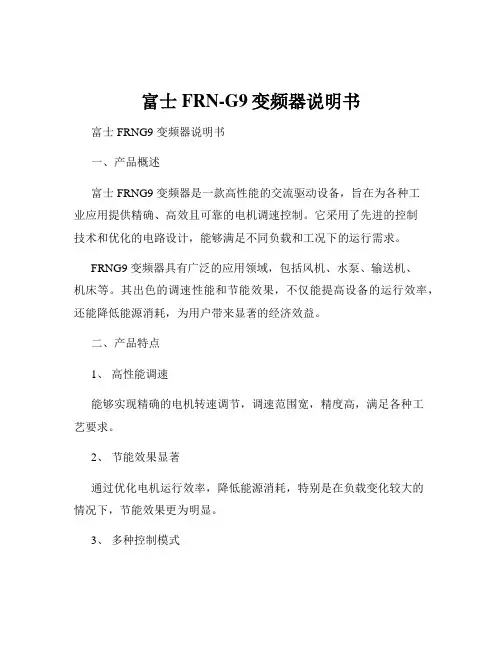

富士FRN-G9变频器说明书富士 FRNG9 变频器说明书一、产品概述富士 FRNG9 变频器是一款高性能的交流驱动设备,旨在为各种工业应用提供精确、高效且可靠的电机调速控制。
它采用了先进的控制技术和优化的电路设计,能够满足不同负载和工况下的运行需求。
FRNG9 变频器具有广泛的应用领域,包括风机、水泵、输送机、机床等。
其出色的调速性能和节能效果,不仅能提高设备的运行效率,还能降低能源消耗,为用户带来显著的经济效益。
二、产品特点1、高性能调速能够实现精确的电机转速调节,调速范围宽,精度高,满足各种工艺要求。
2、节能效果显著通过优化电机运行效率,降低能源消耗,特别是在负载变化较大的情况下,节能效果更为明显。
3、多种控制模式支持 V/F 控制、矢量控制等多种控制模式,用户可根据不同的负载特性和应用场景进行选择。
4、强大的保护功能具备过流、过压、过载、过热等多种保护功能,确保变频器和电机的安全运行。
5、易于操作和调试采用人性化的操作界面和参数设置方式,方便用户进行操作和调试。
6、良好的适应性能够适应不同的电源环境和工作温度,保证在恶劣条件下的稳定运行。
三、技术规格1、输入电源电压范围:_____频率范围:_____2、输出频率范围:_____精度:_____3、过载能力一般过载:_____短时过载:_____4、控制方式V/F 控制矢量控制5、通信接口支持_____等通信协议四、安装与接线1、安装环境安装场所应干燥、通风良好,无腐蚀性气体和粉尘。
环境温度应在_____范围内,避免阳光直射。
安装时应远离强电磁干扰源。
2、安装方式可以采用壁挂式或柜式安装,确保安装牢固。
3、接线要求输入电源线和输出电机线应按照规定的线径和接线方式进行连接,确保接触良好。
控制线应采用屏蔽线,并正确接地,以减少干扰。
五、操作与显示1、操作面板操作面板上设有各种按键和显示屏,用于参数设置、运行状态显示和操作控制。
按键功能包括启动、停止、调速、菜单切换等。
1.外围线路配置1.1数字量输入:端子FWD正向运行C板:Y4F板:JP10.4端子REV反向运行C板:Y5F板:JP10.5端子X1E01=0多段速频率选择SS1F板:JP10.7端子X2E02=1多段速频率选择SS2F板:JP10.8端子X3E03=2多段速频率选择SS4F板:JP10.9端子CM公共端C板:COM2F板:JP10.101.2数字量输出(继电器):Y5C-Y5A变频器运行信号可编程E24=0C板:串入抱闸接触器线圈回路F板:JP2.1030A-30C变频器故障C板:X13F板:JP2.21.3模拟量输入:12-11(0~10V-0V)C板:V1-V0F板:JP6.3-JP6.22.一些重要参数说明:F01=1频率设定模拟量(电压型)F02=1运行操作外部信号(FWD/REV正反向运行)F07加速时间1O13S曲线1F08减速时间1O14S曲线2E10加减速时间3O15S曲线3bE11加减速时间4O16S曲线4E12加减速时间5O17S曲线5数字量可调节参数值E13加减速时间6O18S曲线6模拟量不用,都为0E14加减速时间7O19S曲线7E15加减速时间8O20S曲线8O21S曲线9O22S曲线10F03最高输出频率F04基本频率此四个参数值须根据电机铭牌设F05额定电压F06最高输出电压F17频率设定增益(模拟量)(模拟量)F18频率偏置F26载波频率15KHz一般不调,仅当电机动作正常,但声音尖锐异常时可调整(≤15KHz)报预E33=1过负载预报按输出电流150%**E34:OL预报值额定电流E37过负载预报额定电流150%**C07爬行速度C08检修速度数字量可调节参数值C09单层速度模拟量不用,都为0C10双层速度C11多层速度C33模拟量输入滤波时间0.04速)P01电机极数P=120f/N(f-电机额定频率;N-电机额定转一般情况,N>1000rpm,P=4极N≤1000rpm,P=6极设P02电机功率此两个参数值须根据电机铭牌P03电机额定电流P04电机空载电流初始值设为p04的40%,自整定后自动生成O01=1(闭环);0(开环)O03编码器脉冲数(分频在P G卡上实现)O04速度环P常数(高速时)O05速度环I常数0.5O06速度检测滤波常数0.003O07速度环P常数切换频率15O08速度环P常数切换频率210O09速度环P常数(低速时)H03数据初始化(一般不用)说明3.特殊参数调试3.1H03数据初始化(一般不用)这个参数用法可参考第一章“3.1A1-03=0初始化”,与之用法类似。
1.外围线路配置1.1 数字量输入:端子FWD正向运行C板:Y 4 F板:JP 10.4端子REV反向运行C板:Y5 F板:JP10.5端子X1 E01=0 多段速频率选择SS1 F板:JP10.7端子X2 E02=1 多段速频率选择SS2 F板:JP10.8端子X3 E03=2 多段速频率选择SS4 F板:JP10.9端子CM 公共端C板:2 F板:JP10.101.2 数字量输出(继电器):Y5C-Y5A 变频器运行信号可编程E24=0C板:串入抱闸接触器线圈回路F板:JP2.1030A-30C 变频器故障C板:X13 F板:JP2.21.3 模拟量输入:12 - 11(0~10V -0V)C板:V1-V0 F板:JP6.3-JP6.22.一些重要参数说明:F01=1 频率设定模拟量(电压型)F02=1 运行操作外部信号(FWD/REV正反向运行)F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用,都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益(模拟量)F18 频率偏置(模拟量)F26 载波频率15KHz 一般不调,仅当电机动作正常,但声音尖锐异常时可调整(≤15KHz)E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用,都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间0.04P01 电机极数P=120f/N (f-电机额定频率;N-电机额定转速)一般情况,N >1000rpm,P=4极N≤1000rpm,P=6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40%,自整定后自动生成O01=1 (闭环);0(开环)O03 编码器脉冲数(分频在PG卡上实现)O04 速度环P常数(高速时)O05 速度环I常数0.5O06 速度检测滤波常数0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数(低速时)H03 数据初始化(一般不用)3. 特殊参数调试说明3.1 H03 数据初始化(一般不用)这个参数用法可参考第一章“3.1 A1-03=0 初始化”,与之用法类似。
日本富士G(P)9S变频器参数功能表功能LCD显示设定范围出厂设置5#炉叶轮给粉机6#炉叶轮给粉机706C泵706B泵2#、3#铜泵热电5#炉送风机分类代码名称基本功能00 频率设定命令00 FREQ COMND 0: 键盘操作(∧或∨键)1:电压输入(端子12和V1)2:电压和电流输入(端子12,V1和C1)0 1 2 1 1 0 001 操作方法01 OPR METHOD 0:键盘操作(RUN或STOP键)1:FWD或REV端子命令信号操作0 1 1 1 1 1 002 最高频率02 MAX Hz G9S:50 ~400Hz P9S: 50 ~400Hz 50 Hz 50 Hz 50 Hz 50 Hz 53 Hz 50 Hz 50 Hz03 基本频率1 03 BASE Hz- 1 G9S:50 ~400Hz P9S: 50 ~400Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz04 额定电压1(最大输出电压1)04 RATED V-1 0正比于输入(无A VR功能)80 ~240V (200V系列)320 ~480V (400V系列)380/220 V 380 V 380 V 380 V 400 V 380 V 380 V0506加速时间1减速时间105 ACC TIME 106 DEC TIME 10.01 ~3600秒0.00 (滑行停止)0.01 ~3600秒6.0 s6.0 s6.0 s6.0 s6.0 s6.0 s120 s120 s20 s15 s60 s100 s6.0 s6.0 s07 转矩提升1 07 TRQ BOOST 1 0.0(自动设定),0.1 ~20.0(手动设定)0.0 (0.1) 1 0.0 8.0 10 2.0 0.0 (0.1)08 电子热过载继电器(选择)(保护电动机)(数据)08 ELECTRN OL 0:不动作1:动作(适用于4极标准电动机)2:动作(适用于富士4极逆变频电动机)1 1 1 1 1 1 109 09 OL LEVEL 约为逆变频额定电流的20 ~105% …A 4.84A 4.84A 373A 280A 286A …A10 瞬时停电后再起动10 RESTART 0: 不动作1(停电发生时跳闸和报警)1:不动作2(电源恢复时跳闸和报警)2:动作(平衡恢复)3:动作(瞬时停止和按停电前的频率再起动)4:动作(瞬时停止和按起动频率再起动)3 3 3 3 0 3 311 频率限制(上限)(下限)11H LIMTER G9S:0 ~400Hz P9S:0 ~120Hz 70 Hz 50 Hz 70 Hz 50 Hz 53 Hz 50 Hz 70 Hz12 12 L LIMTER G9S:0 ~400Hz P9S:0 ~120Hz 0 Hz 0 Hz 0 Hz 2.0 Hz 15 Hz 0 Hz 0 Hz13 偏置频率13 FREQ BIAS G9S:0 ~400Hz P9S:0 ~120Hz 0 Hz 0 Hz 0 Hz 0 Hz 0 Hz 0 Hz 0 Hz14 频率设定信号增益14 FREQ GAIN 0.0 ~200 % 100 % 100 % 100 % 100 % 102 % 100 % 100 %15 转矩限制(驱动)15 DRV TORQUE 20 ~180.999 % (999:不限制) 150 %(120) % 180 % 180 % 130 % 150 % 150 % 150 %(120) %16 (制动)16 BRK TORQUE 0.20 ~180.999 % (999:不限制) 100 %(100) % 150 % 150 % 100 % 100 % 100 % 100 %(100) %17 直流制动(开始频率)(制动值)(制动时间)17 DC BRK Hz 0.0 ~60Hz 0.0 Hz 0.0 Hz 0.0 Hz 0.0 Hz 0.0 Hz 0.0 Hz 0.0 Hz18 18 DC BRK LVL 0.0 ~100 % 0 % 0 % 0 % 0 % 0 % 0 % 0 %19 19 DC BRK t 0.0 (直流制动不动作),0.1 ~30.0秒0.0 s 0.0 s 0.0 s 0.0 s 0.0 s 0.0 s 0.0 s20 多步频率设定(频率1)多步频率设定(频率2)多步频率设定(频率3)多步频率设定(频率4)多步频率设定(频率5)多步频率设定(频率6)多步频率设定(频率7)20 MULTI Hz-1 G9S:0.00,0.20 ~400 .0Hz P9S: 0.00, 0.20 ~120 Hz 5.0 Hz 5.0 Hz 5.0 Hz 5.0 Hz 5.0 Hz 5.0 Hz 5.0 Hz21 21 MULTI Hz-2 10.0 Hz 10.0 Hz 10.0 Hz 10.0 Hz 10.0 Hz 10.0 Hz 10.0 Hz22 22 MULTI Hz-3 20.0 Hz 20.0 Hz 19.97 Hz 20.0 Hz 20.0 Hz 20.0 Hz 20.0 Hz23 23 MULTI Hz-4 30.0 Hz 30.0 Hz 26.40 Hz 30.0 Hz 30.0 Hz 30.0 Hz 30.0 Hz24 24 MULTI Hz-5 40.0 Hz 40.0 Hz 40.0 Hz 40.0 Hz 40.0 Hz 40.0 Hz 40.0 Hz25 25 MULTI Hz-6 50.0 Hz 50.0 Hz 50.0 Hz 50.0 Hz 50.0 Hz 50.0 Hz 50.0 Hz26 26 MULTI Hz-7 60.0 Hz 60.0 Hz 60.0 Hz 60.0 Hz 60.0 Hz 60.0 Hz 60.0 Hz27 电子热过载继电器(保护制动电阻)27 DBR OL 0: 不动作1:动作(~7.5KW,内接DB电阻2:动作(~7.5KW,外接选件DB电阻)*21(0)1 1 *21(0)28 转差补偿控制28 SLIP COMP -9.9 Hz ~ +5.0 Hz 0.0 Hz 0.0 Hz 0.0 Hz 0.0 Hz 0.0 Hz 0.0 Hz 0.0 Hz29 转矩矢量控制29 TRQ VECTOR 0: 无效1:有效0 0 0 1 0 0 030 电动机极数30 MTR POLES 2 ~14(偶数) 4 4 4 4 4 4 431 功能组(32-41)31 ■ 32-41 ■0: 不显示功能码32 ~41 1: 显示功能码32 ~41 0 0 0 0 0 1 0输入端子功能32 X1-X5输入端子功能选择32 X1-X5 FUNC 0000 ~2222X1和X2端子功能由第1位代码设定32/0###:多步速度选择32/1###:上升/下降控制132/2###:上升/下降控制2X3端子功能由第2位代码设定32/0#0##:从商用电到逆变器的切换运行0000 0000 0000 0000 0000 0000 0000(商用电为50Hz)32/1#1##:从商用电到逆变器的切换运行(商用电为60Hz)X4端子功能由第3位代码设定32/0##0#: 加/减速时间选择(2种)32/1##1#:电流输入信号选择(4 ~20Ma DC)32/2##2#:直流制动命令X5端子功能由第4位代码设定32/0###0: 加/减速时间选择(用X4和X5组合,4种可选)32/1###1:第2电动机的V/F选择32/2###2:数据保护(允许修改数据)加速/减速时间333435363738加速时间 2减速时间 2加速时间 3减速时间 3加速时间 4减速时间 433 ACC TIME 234 DEC TIME 235 ACC TIME 336 DEC TIME 337 ACC TIME 438 DEC TIME 40.01 ~3600秒0.00 (滑行停止)0.01 ~3600秒10.0 s10.0 s15.0 s15.0 s3.0 s3.0 s10.0 s10.0 s15.0 s15.0 s3.0 s3.0 s10.0 s10.0 s15.0 s15.0 s3.0 s3.0 s100.0 s100.0 s100 s100 s100 s100 s10.0 s10.0 s15.0 s15.0 s3.0 s3.0 s100 s100 s100 s100 s100 s100 s10.0 s10.0 s15.0 s15.0 s3.0 s3.0 s第2电动机39 基本频率 2 39 BASE Hz-2 G9S: 50 ~400Hz P9S: 50 ~120Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz40 额定电压 2(最大输出电压2)40 RATED V-2 0正比于输入(无A VR功能)80 ~240V (200V系列)320 ~480V (400V系列)380/220 V 380 V 380 V 380 V 380 V 380 V 380 V41 转矩提升 2 41 TRQ BOOST2 0.1 ~20.0(手动设定) 2.0 2.0 2.0 2.0 2.0 2.0 2.042 功能组(43-51)42 ■ 43-51 ■0: 不显示功能码43 ~511: 显示功能码43 ~51 0 0 0 0 0 1 0模拟监视输出43 FMP (脉冲倍率)端子(电压调整)43 FMP PULSES 6 ~100 24 24 24 24 24 24 2444 44 FMP V-ADJ 50 ~120 100 100 100 100 100 100 10045 FMA(电压调整)端子(功能)45 FMA V-ADJ 65 ~200 100 97 100 100 100 88 10046 46 FMA FUNC 0: 输出频率1: 输出电流2: 输出转矩3: 负载率0 0 0 0 0 0 0输出端子功能47 Y1-Y5 端子功能47 Y1-Y5 FUNC 00000-FFFFF5个端子分别由5位数字选择下列功能。
富士变频器参数设定
P04 M 自整定步骤:
1.按照电机特性,正确设定电压和频率。
设定功能“F03最高输出频率”、“F04基本频率”、“F05额定电压”和“F06最高输出电压”。
2.设定电动机的不需要整定的常数。
设定“P02容量”、“P03额定电流”和“P06空载电流”(当P04设定2,在电动机运行状态自整定,自动测定空载电流时,不需要设定空载电流)。
3.自整定空载电流时,电动机虽脱开机械负载后旋转,仍必须仔细确定其安全性。
4.设定功能“P04自整定”数据为1(电动机停止)或2(电动机旋转)。
按
DATA
FUNC
键写入
设定值后,按FWD 或REV 键即开始自整定。
自整定过程需要数秒到数十秒时间。
(设定值为2时,电动机按照设定的加速时间加速至二分之一基本频率进行空载电流的整定,再按照设定的减速时间减速,所以总的设定时间和时定的加减速时间有关。
) 5.当显示“执行中”消失时,表示自整定结束。
最后,按STOP 键。
注:。
