富士变频器说明书汇编

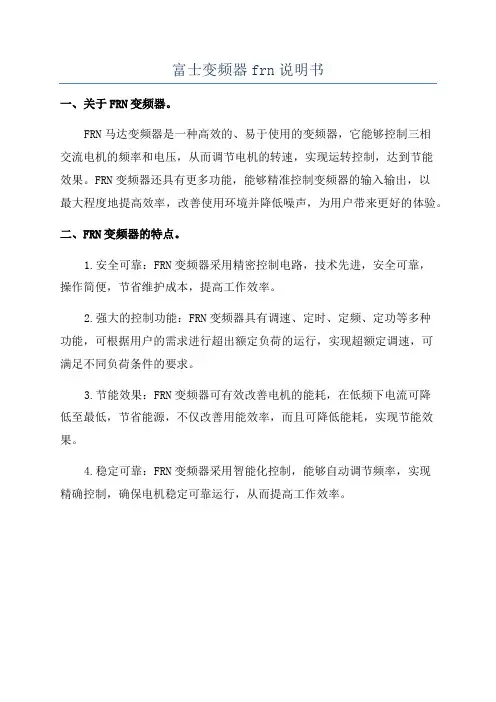

富士变频器frn说明书
一、关于FRN变频器。

FRN马达变频器是一种高效的、易于使用的变频器，它能够控制三相
交流电机的频率和电压，从而调节电机的转速，实现运转控制，达到节能
效果。

FRN变频器还具有更多功能，能够精准控制变频器的输入输出，以
最大程度地提高效率，改善使用环境并降低噪声，为用户带来更好的体验。

二、FRN变频器的特点。

1.安全可靠：FRN变频器采用精密控制电路，技术先进，安全可靠，
操作简便，节省维护成本，提高工作效率。

2.强大的控制功能：FRN变频器具有调速、定时、定频、定功等多种
功能，可根据用户的需求进行超出额定负荷的运行，实现超额定调速，可
满足不同负荷条件的要求。

3.节能效果：FRN变频器可有效改善电机的能耗，在低频下电流可降
低至最低，节省能源，不仅改善用能效率，而且可降低能耗，实现节能效果。

4.稳定可靠：FRN变频器采用智能化控制，能够自动调节频率，实现
精确控制，确保电机稳定可靠运行，从而提高工作效率。

1．外围线路配置1.1 数字量输入：端子FWD正向运行C板：Y 4 F板：JP 10.4端子REV反向运行C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V －0V）C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间0.04P01 电机极数P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm，P＝4极N≤1000rpm，P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）；0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数0.5O06 速度检测滤波常数0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。

1．外围线路配置1.1 数字量输入：端子FWD正向运行 C板：Y 4 F板：JP 10.4端子REV反向运行 C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端 C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路 F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V － 0V） C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率 15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间 0.04P01 电机极数 P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm， P＝4极N≤1000rpm， P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）； 0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数 0.5O06 速度检测滤波常数 0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。

^ F u j i E l e c t r i c C o ., L t d .(2) 按裝方向和空間 (3) 捧裝螺釘和開孔 (4) 電纜通孔電路連接 -------(1 )主回路連接 (2) 控制回路連接(3) 外部制動電阻單元〔選件〕的連接 (4) 根本原理接線圖鐽盤面板 -----------------(1)部件名稱及功能 (1) 鐽盤面板的控制方法 (2) 顯示和鍵的操作 運行 ---- 一 -------- -- '(2) 運行前的檢查 (3) 試運行的檢查要點 (4) 選擇操作方法 (5) 設定數據碼(6) 控制回路的連接和操作(6 )高級操作5数_1^:- ----------- 絲,a ) 功能碼表b ) 功能説明c ) 跳閘記錄的核查方法d )監視鏈接運行的功能設定e ) ----------------- 聯合鍵接操作的功能設定 @護和檢查 --------------- * 檢查項目* 定期更換零件 *測量要點和儀表檢查及排除故障一--5 81)標準技術規範a. 外形尺寸b.應用的配線和設備(4〗_子功能 (5)控制原理框圖富士電機 富士逆變器Fuji Inverters FVR-G7S-EXm a x .1>替1|譲通過該鍵可讀寫每個功能的數據。

當在圖形顯示器上設定數據時，圖形顯示器顯示的數據也可寫入。

感謝您購買富士 F V R _ G 7 S 逆變器。

富士逆變器採用3 2位數字信號處理器〔D S P) ，獲得了多功能和至高的性能。

本手冊包括在逆變器以及有關設備內’提供最終用戸使用’務請確認隨機附有本手冊。

•交貨後應檢査的項目收到您訂購的逆變器時，請檢查以下各項：1核對銘牌確認其規範與所訂購的一致。

2檢查逆變器裝運中有否受損。

如對於逆變器有任何問題，請與經銷該逆變器的單位聯系。

銘牌②④⑤ ⑦-4^ 7 汰■在X/. SOURCE ' :3(i> 200>23D y ； 50/60H z O U T P U T .； 3A①適配的電動機004—>0.4kw 008—>0.75 kw015-^1.5kw022^2.2kw 040~>4.0kw 055->5.5kw 075^7.5kw 110->11 kw 150-^15kw 185^18.5kw 220^22kw②③④ 電源系列相數：30 3相 2EX — 200V 系列 4EX -^400V 系歹電壓範圍200 ~ 230V -» AC200V 系列 380 ~ 460V -» AC400V 系列⑤頻率：50/60 H z' • '丨•：⑥額定輸出電流 .备G 200V 系歹}|.. dA-^UU4(U.4I<W) 5A-^008(0.75kw) 8A-^015(1.5kw) 11A-^022(2.2kw) 17A->040(4.0k w ) 25A ^055(5.5k w ) 33A -^075(7.5kw) 46A ^110(11 k w ) 59A —>150(15k w) 74A->185(18.5kw) 87A ^220(22k w )A C 400V 系列 2.5A ^008(0.75k w ) 3.7A -^015(1.5k w ) 5.5A -^022(2.2k w ) 9.0A ^040(4.0k w ) 13A —055(5.5k w ) 18A ^075(7.5k w ) 24A ^110(11k w ) 30A -^150(15k w ) 39A -^185(18.5k w ) 45A -^220(22k w )⑦輸出頻率範圍：0.2〜400 H z⑧生產序號罩蓋...接線端子蓋板通風罩 引線板 操作面板 散熱片 按裝螺孔 罩_巻輝絲 接線端子蓋螺絲 銘牌冷卻風昆〔但 F V R 0 0 4〜0 0 8型除外〕橡據襯圈〔附件〕罩蓋接線端子蓋板 通M3 引線板 操作面板 散熱片 按裝螺孔 罩盖螺絲 接線端子盍螺絲 銘牌 冷卻風局 電解質電容器 橡膠襯圈〔附件)霞：FVR110 〜220G7S-2 EX FVR110 〜220G7S-4 EX結構及拆裝F V R —G 7 S 系列逆變器的特點除冷卻風扇外，是全封閉結抗惡劣環境能力。

1．外围线路配置1.1 数字量输入：端子FWD正向运行 C板：Y 4 F板：JP 10.4端子REV反向运行 C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端 C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路 F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V － 0V） C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率 15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间 0.04P01 电机极数 P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm， P＝4极N≤1000rpm， P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）； 0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数 0.5O06 速度检测滤波常数 0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。

1．外围线路配置1.1 数字量输入：端子FWD正向运行 C板：Y 4 F板：JP 10.4端子REV反向运行 C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端 C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路 F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V － 0V） C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率 15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间 0.04P01 电机极数 P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm， P＝4极N≤1000rpm， P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）； 0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数 0.5O06 速度检测滤波常数 0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。

1．外围线路配置1.1数字量输入：端子FWD正向运行C板：Y4F板：JP10.4端子REV反向运行C板：Y5F板：JP10.5端子X1E01=0多段速频率选择SS1F板：JP10.7端子X2E02=1多段速频率选择SS2F板：JP10.8端子X3E03=2多段速频率选择SS4F板：JP10.9端子CM公共端C板：COM2F板：JP10.101.2数字量输出（继电器）：Y5C-Y5A变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路F板：JP2.1030A-30C变频器故障C板：X13F板：JP2.21.3模拟量输入：12-11（0～10V－0V）C板：V1-V0F板：JP6.3-JP6.22．一些重要参数说明：F01=1频率设定模拟量（电压型）F02=1运行操作外部信号（FWD/REV正反向运行）F07加速时间1O13S曲线1F08减速时间1O14S曲线2E10加减速时间3O15S曲线3bE11加减速时间4O16S曲线4E12加减速时间5O17S曲线5数字量可调节参数值E13加减速时间6O18S曲线6模拟量不用，都为0E14加减速时间7O19S曲线7E15加减速时间8O20S曲线8O21S曲线9O22S曲线10F03最高输出频率F04基本频率此四个参数值须根据电机铭牌设F05额定电压F06最高输出电压F17频率设定增益（模拟量）（模拟量）F18频率偏置F26载波频率15KHz一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）报预E33=1过负载预报按输出电流150%**E34:OL预报值额定电流E37过负载预报额定电流150%**C07爬行速度C08检修速度数字量可调节参数值C09单层速度模拟量不用，都为0C10双层速度C11多层速度C33模拟量输入滤波时间0.04速）P01电机极数P＝120f/N（f－电机额定频率；N－电机额定转一般情况，N>1000rpm，P＝4极N≤1000rpm，P＝6极设P02电机功率此两个参数值须根据电机铭牌P03电机额定电流P04电机空载电流初始值设为p04的40％，自整定后自动生成O01=1（闭环）；0（开环）O03编码器脉冲数（分频在P G卡上实现）O04速度环P常数（高速时）O05速度环I常数0.5O06速度检测滤波常数0.003O07速度环P常数切换频率15O08速度环P常数切换频率210O09速度环P常数（低速时）H03数据初始化（一般不用）说明3.特殊参数调试3.1H03数据初始化（一般不用）这个参数用法可参考第一章“3.1A1-03=0初始化”，与之用法类似。

（使用说明书）风机·泵专用（二次方递减转矩负载用）变频器FRENIC-VP富士电机系统株式会社 INR-SI47-0852d-cCopyright © 2003-2008 Fuji Electric Systems Co., Ltd.All rights reserved.本使用说明书的版权归属富士电机系统株式会社所有。

本书中登载的公司名称和产品名称通常为各公司的商标或注册商标。

规格若有变更，恕不另行通知。

前言感谢您选购本公司通用变频器「FRENIC-VP」系列产品。

该产品是为了实现三相异步电动机变速运转的装置。

请在使用前，仔细阅读本使用说明书后正确使用。

如果使用错误，会影响正常运转，造成寿命降低或引起故障。

以下是FRENIC-VP的相关资料。

请根据实际需要查阅。

FRENIC-VP用户手册 MHT272RS485通信用户手册 MHT271产品选型样本 MCH651RS485通信卡安装说明书 INR-SI47-0872继电器输出卡使用说明书 INR-SI47-0873外部冷却用附件安装説明书 INR-SI47-0880互换性附件安装说明书 INR-SI47-0881多功能操作面板使用说明书 INR-SI47-0885计算机加载软件使用说明书 INR-SI47-0888另外，有关资料编号MHT271，索引a以后的内容与FRENIC-VP对应。

资料随时会进行修订，请使用最新版的资料。

关于适用于「高压或特高压用电设备的高次谐波抑制对策指南」关于该指南，请参照「FRENIC-VP用户手册(MHT272)」的「附录」。

■安全上的注意事项请在安装、配线（连接）、运行、维修检查之前，务必熟读本使用说明书，以保证正确使用该产品。

而且，也请充分熟悉相关设备知识、安全方面的常识以及所有的注意事项。

在本使用说明书中，安全注意事项分为以下两种。

使用错误可能会发生危险情况，如发生死亡或受重伤事故等使用错误可能会发生危险情况，如受到中等程度的伤害或受轻伤事故或发生财产损失等另外，即使在“注意”的标题下记载的事项，因情况不同也可能发生重大后果。

1．外围线路配置1.1 数字量输入：端子FWD正向运行C板：Y 4 F板：JP 10.4端子REV反向运行C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V －0V）C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间0.04P01 电机极数P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm，P＝4极N≤1000rpm，P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）；0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数0.5O06 速度检测滤波常数0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。

强功能、小型化._動態轉矩矢量控制用最新技術的理想的小型變頻器。

動態轉矩矢量控制實現電動機的優化控制。

>本系列變頻器體積雖小但性能高，0.5Hz時電動機的起動轉矩爲200%,~~ •一 ....... fJ 低速範圍轉矩脉動比以前的變頻器約小一半。

丨具有各種智能化功能，如自動節能、PID控制、自整定和RS485通彳I 奪，^ 並增强了維護/保護功能，如增加輸入電涌電流抑制和壽命預報等。

動態轉矩矢量控制■ Risk of Injury or Electric Shock;議：、Refer to the user's manual before installation arSope^oper. -Risk of Electric Shock* 動態轉矩矢量控制系統通過高速計算.確定電動機對^ 應負載狀態的所需功率，富士公司專有技術能最正确控1 11 (|1 1 11 I1 ' i '■1 J - I - ! 1;>wer ana-:w e r..•-；：[1j i J|辦?p制電壓和電流矢量，輸出最大轉矩。

•大起動轉矩0.5Hz時200%能平安地用於重負載，如提升和輸送系統。

亦能實現對第2電動機的轉换運行。

轉矩特性電動機[r/minl100200-300危険2.小型化參統一高度尺寸對 3.7KW及以下容量機種的高度統一爲130mm,便於設計按裝。

一※上圖表示，當FVR-E11S採用動態轉矩矢量控制驅動富士標准3相電動機〔8型系列、4極〕時的轉矩特性例，連續運行轉矩受制於所用電動機容許温升的容許負載轉矩,不是指電動機的輸出轉矩。

#糊行轉矩是表示關機的輸出轉矩。

.i130mm►减少了電動機低速範圍的轉速脉動富士獨特的On-Delay補償方法使電動機在低速範圍的轉速脉動比以前變頻器約减小一半。

轉速脉動特性以前的富士變頻器FVR-E11S 電動機速度丨r/min|參全機種都能連接制動電阻由於内部裝有制動晶體管.因此可以連接制動電阻選件.以提高再生制動能力，這樣能滿足應用在傳送帶和輸送機械時所需較大制動力的要求。

富士FVR变频器说明书本说明书旨在介绍富士FVR变频器的目的和内容，以帮助用户更好地了解和操作该产品。

本说明书提供了关于富士FVR变频器的概述，包括其功能、特点和应用领域。

功能：富士FVR变频器是一种电子设备，用于控制电动机的速度和运行方式。

它通过调整电流频率和电压来改变电动机的转速，从而实现对机械设备运行的控制。

特点：富士FVR变频器具有以下特点：高精度控制：能够实现精确的电机速度控制，提供更稳定的机械运行；节能省电：通过调整电机的运行速度，可以减少能耗和功率损耗，实现节能效果；故障诊断功能：能够监测和诊断电机运行过程中出现的故障，便于及时排除问题；多种控制方式：支持多种运行模式和控制方式，如恒定转速、定时控制等。

应用领域：富士FVR变频器广泛应用于工业生产中的各种设备和机械系统，例如：汽车制造和装配线；制药和化工生产设备；水处理和泵站控制系统；空调和通风系统等。

以上是对富士FVR变频器的简要概述，更详细的信息可以参考产品说明书或与___联系。

本说明书详细说明了富士FVR变频器的安装步骤和操作方法，包括电源接线、参数设置和各种操作模式的使用。

1.电源接线确保电源线符合变频器的额定电压和频率要求。

使用正确的接线方法将变频器的输入端子与电源连接。

检查接线的稳固性和正确性，确保无松动和错接现象。

2.参数设置在变频器上设置合适的参数，以适应所需的工作模式和负载条件。

可根据具体需求进行参数调整，以获得最佳的性能和效果。

注意保存参数设置，以便将来使用或备份。

3.操作模式富士FVR变频器提供了多种操作模式，以满足不同工作需求。

以下是常用的操作模式：自动模式：设定目标值和工作条件，变频器将自动调整输出以实现稳定控制。

手动模式：手动调整输出频率，适用于一些需要手动控制的场合。

外部信号模式：通过外部信号来控制变频器的频率和开关。

遥控模式：通过遥控器对变频器进行远程控制。

请参阅富士FVR变频器说明书中的详细操作说明和注意事项。

1．外围线路配置1.1 数字量输入：端子FWD正向运行C板：Y 4 F板：JP 10.4端子REV反向运行C板：Y5 F 板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V －0V）C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间0.04P01 电机极数P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm，P＝4极N≤1000rpm，P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）；0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数0.5O06 速度检测滤波常数0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。

远隔操作面板追加版「TP-E1」富士电机系统株式会社 INR-SI47-1351-C第1章 安装和接线1.1变频器安装后出现异常振动的解决办法 操作面板的固定（30kW 以下）① 请取下端子盖，主机上盖。

（取下的方法请参照「2.3.1端子盖和主机上盖的拆卸与安装方法」） ② 将操作面板安装在主机上盖上，然后从主机盖内侧用操作面板附属的螺钉（2根）固定。

附属螺钉(M3×12)主机上盖内侧拧紧用扭矩：0.7 N·m图2.5 操作面板的固定1.2安装顺序■ 固定在主机上盖上时① 沿着箭头的方向向下按住，然后顺势向前就可以取下操作面板。

图2.31 取下操作面板12② 如图所示按照箭头的方向把操作面板和塑料挡板分开。

图2.32 远隔操作时操作面板的分离和安装③ 在要安装操作面板的柜子上，开出一个切口。

切口的详细资料请参照第8章「8.5.2操作面板」。

④ 用两根螺钉把操作面板固定到柜子上。

（参照图2.33）(拧紧扭矩：0.7N ･m)图2.33 操作面板的安装⑤ 用延长电缆（CB-5S，CB-3S，CB-1S）或者一般销售的网线（双绞型）将操作面板的RJ-45接口和变频器本体的RJ-45接口连接起来。

(图2.34)图2.34 连接操作面板・变频器本体的延长电缆或者网线操作面板塑料挡板螺钉孔螺钉孔RJ-45接头操作面板内侧柜板M3×12 客户自备RJ-45接头 模块接口 远隔操作用延长电缆 或者为网线柜板操作面板RJ-45接头接到变频器本体的RJ-45接口3第2章 操作面板的操作 2.1操作面板各部分名称和功能用操作面板可以进行运转・停止操作，各种数据的表示，功能代码数据的设定，I/O 检查，维护信息，报警状况的表示。

表3.1 操作面板各部分的名称和功能概要项目表示部和按键功能概要数 据 表示部４枚７段LED 监视。

根据不同的操作模式，可以显示以下内容。

■ 运转模式时：运转信息（输出频率，输出电流，输出电压等） ■ 程序模式时：菜单，功能代码，功能代码数据等 ■ 报警模式时：表示保护功能动作原因的报警代码操作模式可以切换。
