接触器ppt课件

2023REPORTING 接触器ppt课件•接触器基本概念与原理•常见接触器类型及其特点•接触器主要参数与性能指标•选型与应用注意事项•接触器在电路中的作用与实例分析•现代新型接触器发展趋势及前景展望目录20232023REPORTINGPART01接触器基本概念与原理接触器定义及作用定义接触器是一种用于远程控制电路的电器，具有频繁通断负载电路的能力。

作用在电路中，接触器主要起到接通、分断负载电路的作用，同时可以实现远距离控制、自动控制等功能。

工作原理与结构组成工作原理当接触器线圈通电后，线圈电流产生的磁场使静铁心产生电磁吸力吸引衔铁，并带动触点动作，从而接通或分断电路。

结构组成接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。

其中电磁系统包括线圈、铁心，是接触器的重要组成部分，用于产生磁场并驱动触点动作；触点系统是执行元件，用于接通或分断电路；灭弧系统用于在切断感性负载时，将电弧熄灭。

接触器分类及特点分类根据操作方式可分为电磁操作式、永磁操作式等；根据触点类型可分为交流接触器和直流接触器等。

特点接触器具有低压控制高压、大电流通断能力、良好的电气和机械性能、使用寿命长、体积小、重量轻、维护方便等特点。

同时，不同类型的接触器还具有各自独特的特点，如交流接触器具有结构简单、价格便宜等优点，而直流接触器则具有通断能力强、适用于频繁操作等特点。

2023REPORTINGPART02常见接触器类型及其特点工作原理优点缺点应用领域01020304利用电磁铁产生磁场，吸引衔铁动作，从而控制触点的通断。

结构简单、价格便宜、使用广泛。

噪音大、易磨损、需要定期维护。

适用于一般负载的通断控制，如电动机、照明等。

工作原理优点缺点应用领域利用永久磁铁的磁场，通过控制线圈的电流来改变磁场强度，从而控制触点的通断。

价格较高、对控制精度要求高。

节能、环保、寿命长、噪音小。

适用于需要频繁通断、对噪音和节能要求高的场合，如电梯、空调等。

交流接触器知识11PPT培训课件

在自动化控制系统中的应用
自动化生产线的控制
在自动化生产线上，交流接触器主要用于控制各种电动机的启动、停止和调速等操作，实现自动化生产线的连续运转。
自动化仓库的控制
在自动化仓库中，交流接触器用于控制货物的升降、移动等操作，实现自动化存储和搬运。
在电动机控制中的应用
电动机的启动和停止
交流接触器主要用于控制电动机的启动和停止，通过接通和分断电源来实现对电动机的控制。
电动机的保护
交流接触器还可以作为电动机的保护元件，防止电动机在异常情况下发生短路、过载等故障。
03
交流接触器的选择与使用
选择原则
根据负载类型选择
交流接触器有不同的负载类型，如AC-3、AC-4等，应根据实际负载类型选择合适的交流接触器。
根据电流规格选择
根据电动机的额定电流和启动电流选择合适的交流接触器规格，确保能够承受负载电流的冲击。
高设备维护效率。
03
人工智能技术
人工智能技术在交流接触器中的应用将进一步提高设备的智能化水平。
人工智能技术可以实现设备的自适应控制和自主学习，提高设备的运行
效率和稳定性。
节能环保趋势
节能设计
随着能源资源的日益紧张，节能设计将成为交流接触器的重要发展方向。节能设计可以有效降低设备的能耗，减少能源浪费，提高设备的经济性和环保性。
05
交流接触器的未来发展
新技术应用
01
数字技术
随着数字技术的不断发展，交流接触器在控制和保护方面将更加智能化
和高效化。数字技术可以实现精确控制，提高设备运行稳定性，减少故
障发生。
02
物联网技术
物联网技术的应用将使交流接触器实现远程监控和智能管理。通过物联

交流接触器自锁正转控制线路ppt课件

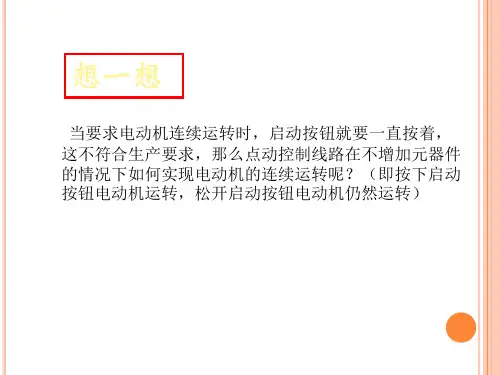

想一想
当要求电动机连续运转时，启动按钮就要一直按着，这不符合生产要求，那么点动控制线路在不增加元器件的情况下如何实现电动机的连续运转呢？（即按下启动按钮电动机运转，松开启动按钮电动机仍然运转）
逆向思考
按下、松开启动按钮电动机都得电运转
接触器主触头始终闭合
KM线圈始终有电启动按钮旁并联一个接触Байду номын сангаас常开辅助触头
控制电路串联一个停止按钮负责停止
接触器正转自锁控制线路
1.原理图及结构特点
SB1：停止按钮 SB2：启动按钮 FU1,FU2：熔断器
（短路保护） KM：交流接触器
2.线路工作原理分析
1）合上电源开关QS 2）启动：
按下SB2 →KM线圈得电 →KM主触头闭合→电动机M 运转 →辅助常开触头闭合
松开SB2 →SB2常开触头分断 →电动机M仍然运转 →KM常开闭合将SB2短接
3）停止：按下SB1 →KM线圈失电 →KM主触头分断 →电动机M停转
→辅助常开触头分断
松开SB1 →SB1常闭触头闭合→电动机M不运转 →KM自锁触头分断
4）完成使用，断开电源开关QS.
3、自锁定义
自锁：松开启动按钮后，KM通过自身常开辅助触头而使线圈保持得电的作用
自锁触头：起自锁作用的常开辅助触头

交流接触器工作原理

• e.接触器在工作过程中振动造成反作用弹簧损坏。此时只要更换同型号的反作用弹簧即可。
3 .接触器主触头故障
• 交流接触器在工作时往往要频繁地接通和断开电流电路,因此主触头是易损部件。常见故障有触头过热、触头磨损和主触头熔焊等
• 3.1 触头过热的主要原因
• a.交流接触器在运行过程中,触头通过的电流大于其额定电流会造成触头过热。
• d.接触器的线圈控制电压不足,达不到额定工作电压的85%,调控电路电压达到线圈的额定工作电压。
5 .接触器线圈电流过大故障的原因
• a.线圈绝缘损坏或受机械损伤,造成匝间短路或局部对地短路,在线圈中产生很大的短路电流将线圈烧毁;
• b.交流接触器线圈两端电压一定时,它的阻抗越大,通过的电流越小。
• 当衔铁在分开位置时,线圈阻抗最小,通过的电流最大。铁心吸合过程中,衔铁与铁心的间隙逐渐减小,线圈的阻抗逐渐增大,当衔铁完全吸合后,线圈阻抗最大,电流最小。
• 因此,如果衔铁与铁心间不能完全吸合或有间隙,使线圈电流增大,导致线圈过热以致烧毁。如果操作频率过高,线圈同样会在大电流的连续冲击下造成过热,甚至烧毁;
• b.接触器触头抗熔焊性能差,较长时间通过大电流时,触头熔焊粘连不能释放,其中以纯银触头见多;
• c.由于E形铁心与衔铁之间的去磁间隙过小,断电后接触器的导磁铁心和衔铁剩磁过大,其吸引力增大而不能释放;
• d.机械故障卡阻。维修时必须先切断电源,检查主电路有无短路,是否存在负荷过大而配用的接触器容量较小,以及是否启动操作过于频繁等;

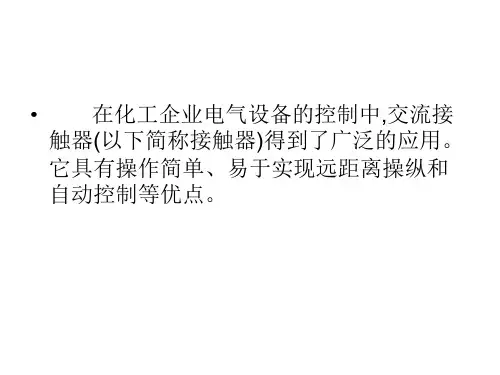

• 在化工企业电气设备的控制中,交流接触器(以下简称接触器)得到了广泛的应用。它具有操作简单、易于实现远距离操纵和自动控制等优点。

第三节接触器ppt课件

严格执行突发事件上报制度、校外活动报批制度等相关规章制度。做到及时发现、制止、汇报并处理各类违纪行为或突发事件。
第三节接触器
【教学目标】 1．初步掌握接触器的结构； 2．理解接触器的工作原理； 3．学会接触器的使用方法； 4．能进行接触器的简单维护维修和故障排除。

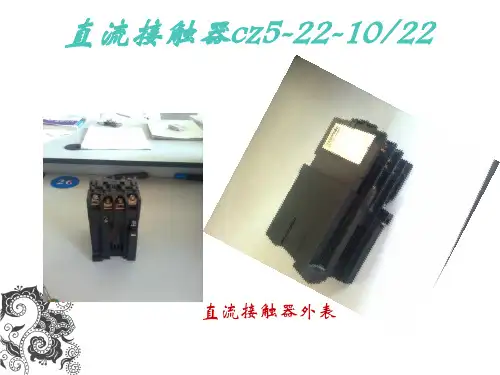

直流接触器
表2-6 接触器的常见故障及排除方法
故障现象衔铁吸不上断电时衔铁不释放
触点熔焊触点过热或灼伤线圈过热或烧毁
有噪声
原因分析
线圈断线或烧毁衔铁或机械可动部分被卡住机械部分生锈或歪斜反作用弹簧弹力小衔铁或机械部分被卡住触点熔焊在一起铁心寿命结束，剩磁增大触点断开容量不够触点开断次数过多触点弹簧压力过小触点上有油污触点断开容量不够大线圈额定电压与电源电压不符线圈由于机械损伤或附有导电灰尘而部分短路运动部分被卡住极面磨损过度而不平电磁系统歪斜短路环断裂（交流）衔铁与机械部分的连接销松脱
接触器按主触点通过电流的种类，可分为交流接触器和直流接触器两种，其中交流接触器应用最为广泛，直流接触器则应用范围较小。
严格执行突发事件上报制度、校外活动报批制度等相关规章制度。做到及时发现、制止、汇报并处理各类违纪行为或突发事件。
一、交流接触器
1．交流接触器的结构
交流接触器
对容量较大的接触器，如CJ0-20型，采用灭弧罩灭弧；CJ0-40型采用金属栅片灭弧装置。灭弧罩由陶土材料制成，其结构如图2-31所示。
图2-31 灭弧罩结构图
严格执行突发事件上报制度、校外活动报批制度等相关规章制度。做到及时发现、制止、汇报并处理各类违纪行为或突发事件。

交流接触器PPT

交流பைடு நூலகம்触器、熔断器的选用要求
谢谢观看！
1.1 交流接触器、熔断器的结构及符号
交流接触器、熔断器的结构
交流接触器、熔断器的型号
1.1 交流接触器、熔断器的结构及符号
交流接触器、熔断器的符号
1.1 交流接触器、熔断器的结构及符号
交流接触器、熔断器的符号
1.2 交流接触器、熔断器工作原理
交流接触器、熔断器的工作原理
1.3 交流接触器、熔断器的选用
机床电气线路安装与维修
交流接触器
重点描述
交流接触器、熔断器的认识，包括其结构、符号、型号、工作原理和选用要求。通过交流接触器、熔断器的实物型号和好坏的判断，锻炼学生的实物辨识能力。
目录
Contents
1.1 交流接触器、熔断器的结构及符号 1.2 交流接触器、熔断器工作原理 1.3 交流接触器、熔断器的选用

《交流接触器》PPT课件

竞争格局
目前市场上交流接触器品牌众多，竞争激烈，未来市场将向高品质、高性能、高可靠性方向发展。
客户需求
客户对交流接触器的需求将越来越注重产品的性能、稳定性、寿命及节能环保等方面。
创新发展趋势探讨
智能化发展
随着物联网、人工智能等技术的不断进步，交流接触器将实现智能化发展，提高自动化程度与运行效率。
保养周期建议及操作指南
操作指南 1. 断开电源，确保安全。
2. 清洁接触器表面灰尘和污垢。
保养周期建议及操作指南
01
02
03
04
3. 检查并紧固各连接部位，确保连接可靠。
4. 对触点进行清洁和研磨，去除积碳和氧化物。
5. 检查线圈绝缘层，如有破损或老化应及时更换。
6. 测试接触器动作性能，确保其正常工作。
THANKS
感谢观看
《交流接触器》PPT课件
目录
• 交流接触器基本概念与工作原理 • 交流接触器分类及特点 • 选型与使用注意事项 • 维护保养与寿命延长策略 • 应用领域与市场前景展望
01
交流接触器基本概念与工作原理
交流接触器定义及作用
定义
交流接触器是一种用于频繁地接通和切断主电路或大容量的控制电路的电器。
辅助触点故障
机械故障
辅助触点接触不良或损坏会影响接触器的控制功能。应检查辅助触点的接触情况，如有异常应及时修复或更换。
机械部件磨损、变形或松动会导致接触器动作不灵活或卡滞。应定期对机械部件进行检查和维护，保持其良好的工作状态。
04
维护保养与寿命延长策略
定期检查项目清单
01
02
03
04
接触器外观检查

交流接触器(课用)PPT教学课件

交流接触器(课用)PPT 教学课件•交流接触器基本概念与工作原理•交流接触器主要技术参数与性能指标•常见类型及其特点分析•安装调试与运行维护方法论述目录•故障诊断及排除技巧分享•总结回顾与拓展延伸交流接触器基本概念与工作原理交流接触器定义及作用定义作用工作原理与结构组成工作原理结构组成选型注意事项根据被控制电路的电压等级选择相应电压等级的交流接触器。

根据被控制电机的功率和操作情况来确定交流接触器的额定电流等级。

注意交流接触器的接通与分断能力，不应低于电路中的最大短路电流。

考虑交流接触器的操作频率和使用寿命等因素。

使用注意事项010204交流接触器应安装在干燥、无显著摇动和冲击振动的地方。

在安装使用前，应检查线圈的额定电压是否和实际使用相符。

使用前应清除接触器表面的污垢，避免导电部分接触不良或造成短路。

定期检查交流接触器的触头磨损情况，及时更换磨损严重的触头。

03交流接触器主要技术参数与性能指标额定电压额定电流通断能力030201额定电压与电流参数触点容量及接通分断能力接通分断能力触点容量指接触器在规定条件下，能可靠地接通和分断电路的能力，反映了接触器的机械性能和电气性能。

触点磨损绝缘电阻和耐压水平绝缘电阻指接触器各带电部分之间以及带电部分与外壳之间的绝缘电阻值，反映了接触器的绝缘性能。

耐压水平指接触器各带电部分之间以及带电部分与外壳之间能承受的最高电压值，是评价接触器电气安全性能的重要指标。

绝缘材料接触器的绝缘性能主要取决于所采用的绝缘材料及其制造工艺，因此需要关注绝缘材料的质量和制造工艺的可靠性。

常见类型及其特点分析直流操作式交流接触器01020304工作原理优点缺点应用范围工作原理优点缺点应用范围拍合式（直动式）交流接触器节能型（永磁式）交流接触器工作原理优点缺点应用范围安装调试与运行维护方法论述安装前准备工作和注意事项01020304调试过程检查项目清单确认电源电压和频率是否符合接触器要求。

(完整版)交流接触器工作原理..

• 发生触头熔焊的常见原因有:接触器容量选择不当、触头压力弹簧损坏、线路过载等使触头闭合时通过的电流过大。
4 .接触器振动大、噪声大故障的原
因
• a. 衔铁与铁心经多次碰撞后,使接触面磨损或变形,或接触面上有锈垢、油污、灰尘等,都会造成接触面接触不良,导致吸合时产生振动和噪声,使铁心加速损坏,同时会使线圈过热,严重时甚至会烧毁线圈。
继电器
启动开关停止开关
停止开关弹簧将簧片紧紧贴在触
点上
设备
交流接触器启动动作示意图
交流接触器
继电器启动开关停止开关
L1 L2 L3
由于按下了启动开关，交流电源供给到继电器的线圈上，产生的强磁场将接触器触点吸合，电动设备得到电源后启
动！
设备
交流接触器启动动作示意图
• 一般当触头磨损至超过原有厚度的1/2时,应更换新触头。若触头磨损过快,应查明原因,排除故障。
• 3.3 触头熔焊
• 动、静触头接触面熔化后焊在一起不能分断的现象,称为触头熔焊。
• 当触头闭合时,由于撞击和产生振动,在动、静触头间的小间隙产生短电弧,电弧产生的高温(可达3000~6000e)使触头表面被灼伤甚至烧熔,熔化的金属冷却后便将动、静触头焊在一起。
2. 线圈断电后接触器不释放
• a.铁心端面油垢粘连。铁心沾有油污或铁心片间绝缘漆及外表油漆变热熔化,污染铁心表面或新接触器铁心表面的防锈油脂未擦除;
• b.接触器触头抗熔焊性能差,较长时间通过大电流时,触头熔焊粘连不能释放,其中以纯银触头见多;
• c.由于E形铁心与衔铁之间的去磁间隙过小,断电后接触器的导磁铁心和衔铁剩磁过大,其吸引力增大而不能释放;

直流接触器PPT讲解

2019/6/12
二:直流接触器结构
(1)电磁机构直流接触器电磁机构由铁芯、线圈和衔铁等组成，多采用绕棱角转动的拍合式结构。由于线圈中通的是直流电，正常工作时，铁芯中不会产生涡流，铁芯不发热，没有铁损耗，因此铁芯可用整块铸铁或铸钢制成。直流接触器线圈匝数较多，为了使线圈散热良好，通常将线圈绕制成长而薄的圆筒状。由于铁芯中磁通恒定，因此铁芯极面上也不需要短路环。为了保证衔铁可靠地释放，常需在铁芯与衔铁之间垫有非磁性垫片，以减小剩磁的影响。250A以上的直流接触器往往采用串联双绕组线圈，如图3-2所示。图中，线圈l为启动线圈，线圈2为保持线圈，接触器的一个常闭触点与保持线圈并联。在电路刚接通瞬间，线圈2被常闭触点短路，可使线圈l 获得较大的电流和吸力。当接触器动作后，常闭触点断开，线圈1和线圈2串联通电，由于电压不变，因此电流较小，但仍可保持衔铁的被吸合，达到省电和延长20电19磁/6/1线2 圈使用寿命的目的。
常开触头
(3)灭弧装置由于直流电弧不象交流电弧有自然过零点，直流接触器的主触点在分断较大电流(直流电路)时，灭弧更困难，往往会产生强烈的电弧，容易烧伤触点和延时断电。为了迅速灭弧，直流接触器一般采用磁吹式灭弧装置，并装有隔板及陶土灭弧罩。对小容量的直流接触器也有采用永久磁铁产生磁吹力的，对中大容量的接触器则常用纵缝灭弧加磁吹灭弧法。
2019/6/12
三:直流接触器的工作原理
当接触器线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引动铁心，并带动触点动作：常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原：常开触点断开，常闭触点闭合。
2019/6/12

09722_电器接触器设计基础ppt课件(完整版)

料，如润滑油、润滑脂等。
密封材料
为保证接触器的密封性能，防止潮气和灰尘等杂质侵入，常选用合适的密封材料，如橡胶、硅胶等。
标识材料
为便于接触器的识别和管理，常选用合适的标识材料，如标签、标牌等。
04
电器接触器制造工艺与质量控制
制造工艺流程简介
材料准备
选择适合的电器接触器材料，如银合金触点、铜合金导电片等。
现场应用效果评价及改进方向
现场应用效果评价
收集现场使用数据，对接触器的性能进行综合评价，包括电气性能、机械性能、环境适应性等方面。
改进方向
根据现场应用效果评价结果，提出针对性的改进措施，如优化产品设计、改进生产工艺、提高材料质量等，以提高接触器的整体性能和使用寿命。
06
电器接触器行业发展趋势与挑战
跨界融合创新机遇
电器接触器行业将与其他行业进行跨界融合，共同开发新产品、新技术和新市场，为企业带来更多创新机遇。
THANKS
触点压力设计
根据接触电阻和触点磨损要求，设计合适的触点压力，保证良好的接触性能。
触点间隙调整
调整触点间的间隙，确保在规定的电压和电流下可靠地接通与分断。
灭弧系统设计
01
02
03
灭弧原理
利用磁场、气流等原理，将电弧拉长、冷却并熄灭，防止触点烧蚀和电路短路。
灭弧室设计
设计合理的灭弧室结构，包括灭弧栅片、灭弧罩等，提高灭弧效果。
装配流程
对成品进行电气性能、机械性能等多方面的检测与测试，确保产品质量符合标准。
加工工艺
包括冲压、弯曲、铆接、焊接等工艺，确保各部件尺寸精度和装配质量。
检测与测试
按照电器接触器的结构特点进行部件组装，确保装配正确、紧固可靠。

接触器讲课课件.

1.2 接触器
（2）接触器主触点电流等级的选择
根据电动机（或其他负载）的功率和操作情况来确定接触器主触点的电流等级。当接触器的使用类别与所控制负载的工作任务相对应时，一般应使主触点的电流等级与所控制的负载相当，或稍大一些。若不对应，例如用AC3类的接触器控制 AC3与AC4混合类负载时，则须降低电流等级使用。

它是一种执行器。
1.2 接触器
（2）分类

按驱动力大小不同分为电磁式、气动式和液压式。
按接触器主触点控制电路中电流种类分为交流接触器和直流接触器。按主触点的极数分为单极、双极、三极、四极、五极等。

1.2.3 接触器的结构及工作原理
（1）接触器的结构
如下为交流接触器的结构剖面示意图，它由五个部分组成，分别为：电磁机构、主触点和灭弧系统、辅助触点、反力装置、支架和底座。
1.2 接触器
1.2.5 接触器的选择
（1）接触器使用类别的选择
可根据所控制负载的工作任务选择相应使用类别的接触器。生产中广泛使用中小容量的笼形电动机，其中大部分负载是一般任务，相当于 AC3使用类别。对于控制机床电动机的接触器，其负载情况比较复杂，既有AC3类的也有AC4类的，还有AC1和AC4类混合的负载，这些都属于重任务范畴。如果负载明显属于重任务类，则应选用 AC4类接触器。如果负载为一般任务和重任务混合的情况，则应根据实际情况选用 AC3 或 AC4 类接触器。若确定选用 AC3 类接触器，它的容量应降低一级使用，即使这样，其寿命仍有不同程度的降低。适用于AC2类的接触器，一般也不宜用来控制AC3及AC4类的负载，因为它的接通能力较低，在频繁接通这类负载时容易发生触电熔焊现象。
1.2.4 接触器的技术参数

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2019/11/8
优质
8
空气电磁式交流接触器
• 在接触器中，空气电磁式交流接触器应用最广泛，产品系列和品种最多，但其结构和工作原理相同，目前常用国产空气电磁式接触器有CJ0、CJl0、 CJl2、CJ20、CJ21、 CJ26、CJ29、CJ35、 CJ40等系列交流接触器。
2019/11/8
优质
12
7．接触器的选用
• 选择接触器时应注意以下几点。 (1)接触器主触头的额定电压≥负载额定电压。 (2)接触器主触头的额定电流≥1.3倍负载额定电流。 (3)接触器线圈额定电压。当线路简单、使用电器较少时，可选用220V或380V；当线路复杂、使用电器较多或不太安全的场所，可选用36V、110V或127V。 (4)接触器的触头数量、种类应满足控制线路要求。 (5)操作频率(每小时触头通断次数)。当通断电流较大及通断频率超过规定数值时，应选用额定电流大一级的接触器型号。否则会使触头严重发热，甚至熔焊在一起，造成电动机等负载缺相运行
接触器工作原理
接触器是电力拖动与自动控制系统中重要的一种低压电器，也是有触点电磁式电器的典型代表。接触器按主触头通过电流的种类，可分为交流接触器和直流接触器两种。电磁接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件。
2019/11/8
1.电磁铁的构造
电磁铁的构造图
2019/11/8
2019/11/8
优质
13
接触器控制
• 点动控制
• 所谓点动，即按下按钮时电动机转动工作，手松开按钮时电动机停转。
•
电动控制多用于机床刀架、横梁、立柱等
快速移动和机床对刀等场合。点动控制的一般
步骤为：按下点动按钮（即sb）--接触器km线
圈导通---km主触点闭合---电动机m通电启动运
行；当手松开按钮sb时--接触器km线圈断电---
2019/11/8
优质
6
3.电磁接触器的实际结构
接触器的图形符号和文字符号
2019/11/8
优质
7
4.接触器的工作原理
• 交流接触器工作原理：当电磁线圈接受指令信号得电后，铁心被磁化为电磁铁，产生电磁吸力，当克服弹簧的反弹力时使动铁心吸合，带动触头动作，即常闭触头分开、常开触头闭合；当线圈失电后，电磁铁失磁，电磁吸力消失，在弹簧的作用下触头复位。交流接触器线圈的工作电压，应为其额定电压的 85%-105%，这样才能保证接触器可靠吸合。如电压过高，交流接触器磁路趋于饱和，线圈电流将显著增大，有烧毁线圈的危险。反之，电压过低，电磁吸力不足，动铁心吸合不上，线圈电流达到额定电流的十几倍，线圈可能过热烧毁。
2019/11/8
优质
5
3.电磁接触器的实际结构
• 接触器结构：由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。
• 电磁系统：包括可动铁心（衔铁）、静铁心、电磁线圈；触头系统：包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头；灭弧装置：用于迅速切断主触头断开时产生的电弧，以免使主触头烧毛、熔焊，对于容量较大的交流接触器，常采用灭弧栅灭弧
km主触点断开--电动机m失电停机。
2019/11/8
优质
14Leabharlann 优质22.电磁接触器的原理结构
用于接触器的E形铁心的功能
2019/11/8
优质
3
2.电磁接触器的原理结构
接触器的原理结构图
2019/11/8
优质
4
3.电磁接触器的实际结构
• 交流接触器
（a）CJ10系列接触器 • （b）CJX1系列接触器 • （c）CJX1N系列机械联锁接触（d）交流接触器的外形结构说明（e）(f)接触器内部结构 •
2019/11/8
优质
10
直流接触器
• 直流接触器结构上有立体布置和平面布置两种结构，电磁系统多采用绕棱角转动的拍合式结构，主触点采用双断点桥式结构或单断点转动式结构。常用的直流接触器有CZ18、CZ21、CZ22、CZ0。
2019/11/8
优质
11
6. 接触器的型号意义
2019/11/8
优质
9
真空交流接触器
• 真空交流接触器以真空为灭弧介质，其主触头密封在真空开关管内。真空开关管以真空作为绝缘和灭弧介质，当触点分离时，电弧只能由触头上蒸发出来的金属蒸气来维持，因为真空具有很高的绝缘强度且介质恢复速度很快，真空电弧的等离子体很快向四周打散，在第一次电压过零时电弧就能熄灭。常用的国产真空接触器有CKJ、 NC9系列等。
