接触器工作原理ppt课件

接触器的图形符号和文字符号
7
4.接触器的工作原理
• 交流接触器工作原理：当电磁线圈接受指令信号得 电后，铁心被磁化为电磁铁，产生电磁吸力，当克 服弹簧的反弹力时使动铁心吸合，带动触头动作， 即常闭触头分开、常开触头闭合；当线圈失电后， 电磁铁失磁，电磁吸力消失，在弹簧的作用下触头 复位。 交流接触器线圈的工作电压，应为其额定电压的 85%-105%，这样才能保证接触器可靠吸合。如电压 过高，交流接触器磁路趋于饱和，线圈电流将显著 增大，有烧毁线圈的危险。反之，电压过低，电磁 吸力不足，动铁心吸合不上，线圈电流达到额定电 流的十几倍，线圈可能过热烧毁。

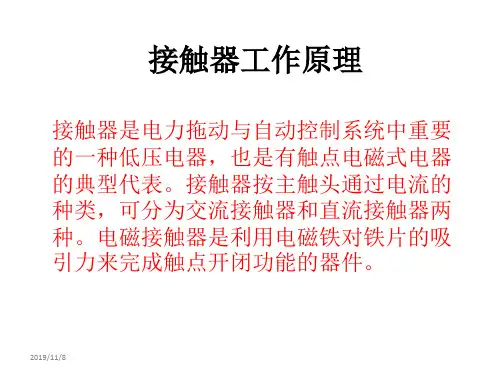

接触器工作原理
接触器是电力拖动与自动控制系统中重要 的一种低压电器，也是有触点电磁式电器 的典型代表。接触器按主触头通过电流的 种类，可分为交流接触器和直流接触器两 种。电磁接触器是利用电磁铁对铁片的吸 引力来完成触点开闭功能的器件。
1
1.电磁铁的构造
电磁铁的构造图
2
2.电磁接触器的原理结构
用于接触器的E形铁心的功能
• 电磁系统：包括可动铁心（衔铁）、静铁心、电磁 线圈； 触头系统：包括用于接通、切断主电路的大电流容 量的主触头和用于控制电路的小电流容量的辅助触 头； 灭弧装置：用于迅速切断主触头断开时产生的电弧， 以免使主触头烧毛、熔焊，对于容量较大的交流接 触器，常采用灭弧栅灭弧
6
3.电磁接触器的实际结构
13
接触器控制
• 点动控制
• 所谓点动，即按下按钮时电动机转动工作，手 松开按钮时电动机停转。
•
电动控制多用于机床刀架、横梁、立柱等
快速移动和机床对刀等场合。点动控制的一般
步骤为：按下点动按钮（即sb）--接触器km线
圈导通---km主触点闭合---电动机m通电启动运
行；当手松开按钮sb时--接触器km线圈断电---
3
2.电磁接触器的原理结构
接触器的原理结构图
4
3.电磁接触器的实际结构
• 交流接触器 （a）CJ10系列接 触器
• （b）CJX1系列接 触器
• （c）CJX1N系列机 械联锁接触 （d）交流接触器 的外形结构说明 （e）(f)接触器内 部结构
•
5
3.电磁接触器的实际结构
• 接触器结构：由电磁系统、ຫໍສະໝຸດ Baidu头系统、灭弧装置、 复位弹簧等几部分构成。
8
空气电磁式交流接触器
• 在接触器中，空气电 磁式交流接触器应用 最广泛，产品系列和 品种最多，但其结构 和工作原理相同，目 前常用国产空气电磁 式接触器有CJ0、CJl0、 CJl2、CJ20、CJ21、 CJ26、CJ29、CJ35、 CJ40等系列交流接触 器。
9
真空交流接触器
• 真空交流接触器以真空为灭弧介质，其主 触头密封在真空开关管内。真空开关管以 真空作为绝缘和灭弧介质，当触点分离时， 电弧只能由触头上蒸发出来的金属蒸气来 维持，因为真空具有很高的绝缘强度且介 质恢复速度很快，真空电弧的等离子体很 快向四周打散，在第一次电压过零时电弧 就能熄灭。常用的国产真空接触器有CKJ、 NC9系列等。
10
直流接触器
• 直流接触器结构上有立体布置和平面布置 两种结构，电磁系统多采用绕棱角转动的 拍合式结构，主触点采用双断点桥式结构 或单断点转动式结构。常用的直流接触器 有CZ18、CZ21、CZ22、CZ0。
11
6. 接触器的型号意义
12
7．接触器的选用
• 选择接触器时应注意以下几点。 (1)接触器主触头的额定电压≥负载额定电压。 (2)接触器主触头的额定电流≥1.3倍负载额定电流。 (3)接触器线圈额定电压。当线路简单、使用电器较少时，可选 用220V或380V；当线路复杂、使用电器较多或不太安全的场所， 可选用36V、110V或127V。 (4)接触器的触头数量、种类应满足控制线路要求。 (5)操作频率(每小时触头通断次数)。当通断电流较大及通断频 率超过规定数值时，应选用额定电流大一级的接触器型号。否 则会使触头严重发热，甚至熔焊在一起，造成电动机等负载缺 相运行
km主触点断开--电动机m失电停机。
14
