硅酸盐水泥与铝酸盐水泥的性能对比分析
【摘要】：对硅酸盐水泥和铝酸盐水泥的组成、性能指标和水化机理进行了分析，对比二者性能差异对其应用范围进行了区别。
【关键词】：硅酸盐水泥铝酸盐水泥组成性能水化机理应用1、前言
水泥是加水能搅拌和成塑性浆体，可胶结砂石等材料，并能在空气和水中硬化的粉状水硬性胶凝材料，是基建工程的主要原材料之一，具有原材料广泛、防火、适应性强和应用方便等优点[1]，广泛应用于工农业、国防、交通、城市建设等工程，在代钢代木等方面具有技术经济上的优越性，对保证国家建设和提高人民生活水平具有重要意义。
水泥种类繁多，根据国家标准的命名原则，按其主要水硬性矿物名称可分为硅酸盐系、铝酸盐系、硫铝酸盐系等系列品种，也可按其用途和性能分为通用水泥、专用水泥以及特性水泥三大类，不同的水泥具有其特有的用途。
本文主要对硅酸盐水泥和铝酸盐水泥的组成、性能特点、水化机理和应用进行了较为详细的对比研究，对二者在工程的选用具有一定得指导意义。
2、硅酸盐水泥与铝酸盐水泥对比研究
在目前已投入应用的百余种水泥中，应用最广泛的是硅酸盐系水泥和铝酸盐系水泥，其中又以硅酸盐水泥和铝酸盐水泥的应用最为普遍。
由于组成成分和水化机理的不同，这两种水泥具有截然不同的特性，其应用范围也大不相同。
2.1硅酸盐水泥
在水泥诸品种中，硅酸盐水泥是应用最广和研究最多的。
按国家标准《gb175-2008》规定：凡由硅酸盐水泥熟料、0-5%的石灰石或粒化矿渣、适量石膏磨细制成的水硬性胶凝材料为硅酸盐水泥。

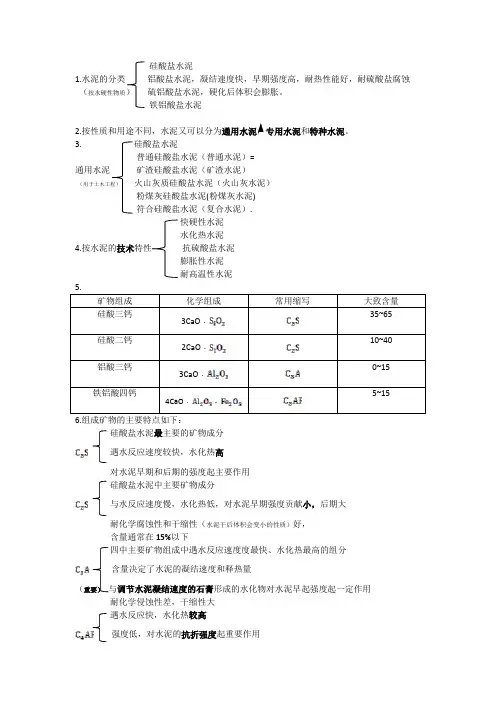

其矿物组成主要是：硅酸三钙（3cao·sio2）、硅酸二钙（2cao·sio2）、铝酸三钙（3cao·al2o3）和铁铝酸四钙（4cao·al2o3·fe2o3）。
其中硅酸三钙和硅酸二钙是主要的，占70%以上[2]。
上述几种矿物主要是依靠原料中提供的cao（62-68%）、sio2（20-24%）、al2o3（4-7%）和fe2o3（2.5-6.5%）等在高温下互相作用而形成的。
硅酸盐水泥分为二类：不掺加混合材料的称ⅰ型硅酸盐水泥，代号为p·ⅰ；在熟料粉磨时掺入不超过水泥质量5%的石灰石或粒化高炉矿渣混合材料的称ⅱ型硅酸盐水泥，代号为p·ⅱ，其主要技术要求如表1所示[3]。
当水泥加水拌和后，在水泥颗粒表面立即发生水化反应，水化产物溶于水中，接着，水泥颗粒又重新暴露出新的表面，继续与水反应，如此不断，使水泥颗粒周围的溶液很快成为水化产物的饱和溶液，见图1（a）。
在溶液达到饱和后，水泥继续水化生成的产物就不能再溶解，就有许多细小分散状态的颗粒析出，形成凝胶体，见图1（b）。
随着水化的继续进行，新生胶粒不断增加，凝胶体逐渐变浓，水泥浆逐渐凝结，凝胶体中的氢氧化钙将逐渐转变为结晶，见图1（c）。
结晶贯穿于凝胶体中，形成具有一定强度的水泥石，见图1（d）。
随着硬化时间的延续，水泥颗粒内部未能水化部分将继续水化，使晶体逐渐增多，凝胶体逐渐密实，水泥石就具有越来
越高的胶结力和强度。
另外，当水泥在空气中凝结硬化时，其表面水化形成的氢氧化钙会与空气中的二氧化碳作用，生成碳酸钙薄层。
通过上述过程可以看出，硅酸盐水泥的水化反应是从颗粒表面逐渐深入到内层的，开始进行较快，随后由于水泥颗粒表层生成了凝胶膜，其水分的渗入也就越来越困难，水化作用也就越来越慢。
一般水泥在开始的3-7天内，水化、水解速度快，强度增长亦较快，大致在28天内可以完成这个过程的基本部分，以后则显著减慢，强度增长亦极为缓慢。
实践证实若完成水泥的水化和水解全过程，需要几年、几十年的时间[4]。
在常用的水泥品种中，硅酸盐水泥标号较高，常用于重要结构中的高强度混凝土、钢筋混凝土和预应力混凝土工程；抗冻性好，适用于冬季施工及严寒地区遭受反复冻融的工程；干缩性好，耐磨性好，不易产生裂缝，可用于干燥环境下的地面及路面工程。
但同时硅酸盐水泥也存在一定的不足：（1）硬化后含有较多的氢氧化钙，抗软水侵蚀和抗化学侵蚀性差，不适用于空气中co2含量较高的环境，不宜用于受流动的软水和有水压作用的工程，也不宜用于受海水和矿物水作用的工程；（2）水化过程中放出大量的热，不宜用于大体积混凝土工程；（3）耐腐蚀性差，不宜用于经常与流动淡水或硫酸盐等腐蚀性介质接触的工程；（4）耐热性差，不宜用于有耐热要求的工程[5]。
2.2铝酸盐水泥
铝酸盐水泥是以矾土或含铝废渣为主要原料、烧制成以铝酸盐矿物或铝酸盐复合矿物为基本组成的水泥，代号为ca，主要矿物组成为铝酸一钙（cao·al2o3）和二铝酸一钙（cao·2al2o3），主要化学成分为cao、sio2、al2o3、fe2o3和少量的mgo、tio2等[6]。
铝酸盐水泥按al2o3含量百分数可以分为四类：ca-50、ca-60、ca-70和ca-80。
铝酸盐水泥的水化作用主要是铝酸一钙的水化过程，其水化反应随温度而不同：当温度30℃时，主要水化产物为
3cao·al2o3·6h2o。
ca2的水化与ca基本相同，但水化速率较慢。
另外，c12a7的水化反应很快，也生成c2ah8，c2as与水作用则极为微弱，可视为惰性矿物，少量的c2s则生成水化硅酸钙凝胶。
由于其特有的水化机理，铝酸盐水泥具有与硅酸盐水泥不同的特点，在应用范围上也存在一定区别：（1）水化热大，与一般高强度硅酸盐水泥大致相同，但放热速率特别快，且放热集中，1d内即可放出水化热总量的70-80%；（2）耐高温性好，可用于1000℃以下的耐热构筑物；（3）耐硫酸腐蚀性强，抗腐蚀性高于抗硫酸盐水泥；（4）硬化后不含铝酸三钙，不析出游离的氢氧化钙，且硬化后结构致密，对矿物水的侵蚀作用有很高的抵抗性；（5）属早强型水泥，其1d强度可达3d强度的80%以上，3d强度便可达到普通硅酸盐水泥28d的水平，后期强度增长不显著，主要用于工期紧急的工程和抢修工程。
3、结论
硅酸盐水泥和铝酸盐水泥作为应用最为普遍的水泥品种，其重要
性不言而喻。
但是由于其成分、水化机理不同，使他们的性能存在较大差异，进而导致应用范围的不同。
硅酸盐水泥标号高、抗冻性好、干缩性好、耐磨性好、不易产生裂缝，常用于重要结构中的高强度混凝土、钢筋混凝土和预应力混凝土工程，且适用于冬季施工、严寒地区遭受反复冻融的工程和干燥环境下的地面工程。
铝酸盐水泥放热速率特别快、耐高温性好、耐硫酸腐蚀性强、不析出游离的氢氧化钙、早期强度高，可用于耐热构筑物、腐蚀性环境、矿物水侵蚀环境、工期紧急的工程和抢修工程等。
不同的水泥优缺点也不同，适用范围不同，因此在工程施工过程中，明确水泥应用范围，正确合理的选用水泥品种对保证工程质量具有十分重要的作用。
参考文献：
[1]吴中伟，廉惠珍. 高性能混凝土[m]. 北京：中国铁道出版社，1999.
[2]张亚苗.对硅酸盐水泥技术指标的几点分析[j]. 山西建筑，2009， 12（35）：169-170.。
