混合料配比设计

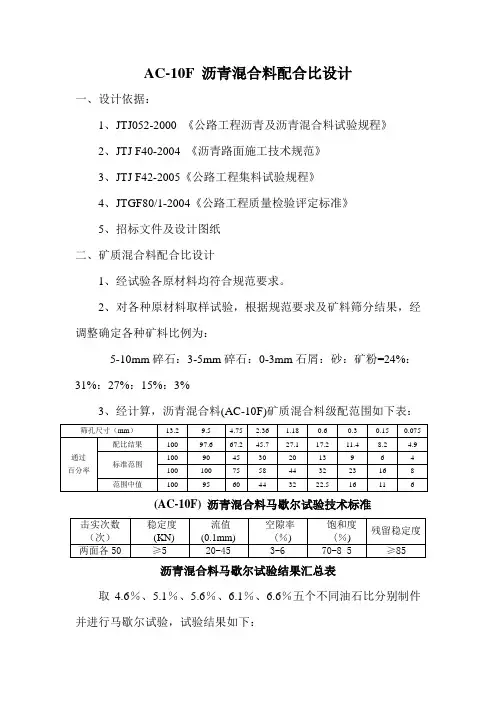

AC-10F 沥青混合料配合比设计一、设计依据：1、JTJ052-2000 《公路工程沥青及沥青混合料试验规程》2、JTJ F40-2004 《沥青路面施工技术规范》3、JTJ F42-2005《公路工程集料试验规程》4、JTGF80/1-2004《公路工程质量检验评定标准》5、招标文件及设计图纸二、矿质混合料配合比设计1、经试验各原材料均符合规范要求。

2、对各种原材料取样试验，根据规范要求及矿料筛分结果，经调整确定各种矿料比例为：5-10mm碎石：3-5mm碎石：0-3mm石屑：砂：矿粉=24%：31%：27%：15%：3%3、经计算，沥青混合料(AC-10F)矿质混合料级配范围如下表：(AC-10F) 沥青混合料马歇尔试验技术标准沥青混合料马歇尔试验结果汇总表取4.6％、5.1％、5.6％、6.1％、6.6％五个不同油石比分别制件并进行马歇尔试验，试验结果如下：三、确定沥青混合料的最佳油石比：1、制备试件：按确定的矿质混合料配合比计算各材料用量，根据估计的油石比5.6为中值，采用0.5％间隔变化与前计算的矿料混合料配合比制备5组试件。

2、马歇尔试验：（1）测定物理指标：按上述方法成型的试件，经24小时后测定其毛体积、空隙率、矿质间空隙率、沥青饱和度等物理指标。

（2）力学指标测定：测定物理指标后的试件，在60℃温度下测定其马歇尔稳定度和流值。

（3）马歇尔试验结果分析：根据马歇尔试验结果汇总表，绘制油石比与密度、空隙率、矿质间空隙率、饱和度、稳定度、流值的关系图。

（4）确定油石比初始值（OAC1）:从关系图中得知，相应于密度最大值的油石比为a1=5.65％,相应于稳定度最大值的油石比为a2=5.4％相应于规定空隙率范围中值的油石比为a3=5.25％，相应于沥青饱和度范围中值的油石比为a4=6.05％，取其四者的平均值作为OAC1：OAC1=（a1 +a2+ a3+ a4）/4= 5.59％（5）确定油石比初始值（OAC2），从关系图表中得知，各项指标均符合沥青混合料技术规范的油石比范围：OACmin= 5.35％； OACmax=6.0％OAC2=( OAC min +OAC max)/2=5.68 ％(6)综合确定最佳油石比（OAC）OAC=( OAC1+ OAC2)/2=5.6 ％四、水稳定性检验采用油石比5.6％制备试件，在浸水48h后测定马歇尔稳定度，试验结果如下：沥青水稳定性试验结果根据上述实验结果可知：5.6％油石比浸水马歇尔稳定度不小于85％，符合沥青砼稳定性要求。

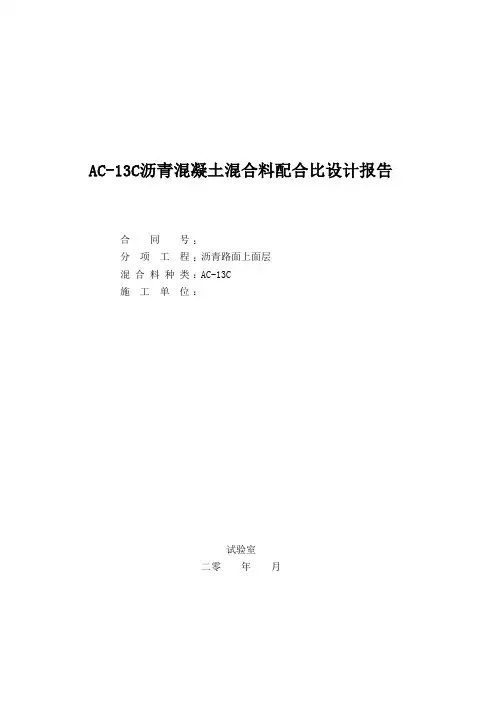

：：：：AC-13C沥青混凝土混合料配合比设计报告施工单位试验室二零 年 月合同号分项工程沥青路面上面层混合料种类AC-13C沥青砼AC-13C配合比设计说明一、 配合比设计依据:1、JTG F40-2004《公路沥青路面施工技术规范》2、JTJ 052-2000《公路工程沥青及沥青混合料试验规程》3、JTG E42-2005《公路工程集料试验规程》4、相关设计图.二、 原材料的试验与确定：1、沥青：采用AH-70#重交通石油沥青，其针入度、延度、软化点三大指标均符合规范要求。

（见表2-1-1）2、集料：1#、2#、3#料采用南京泉水采石场的石灰岩集料,采用各项指标经试验检测符合规范要求。

（见表2-2-1、2-2-2）4、填料：采用泉水生产的矿粉，各项指标均符合规范要求。

各项指标符合规范要求（见表2-3-1）三、目标配合比设计1、矿料配合比设计从料场的料堆上下左右四个方向用装载车取样，并进行干拌后，取代表性样品，进行矿料配合比设计。

根据设计图纸要求，在设计级配范围内计算1～3组粗细不同的配合比，绘制设计级配曲线，分别位于工程设计级配范围的上方、中值及下方。

0.075 0.15 0.3 0.6 1.18 2.36 4.75 9.5 13.2 163、马歇尔试验根据级配，制作沥青砼试件并进行马歇尔试验的各项体积性能指标的测试，采用油石比分别为4.0%、4.5%、5.0%、5.5%、6.0%制作试件，分别测定其厚度、密度、空隙率、饱和度、稳定度、流值（见附表）。

按各项实测值绘制各技术指标与沥青用量关系图，得出油石比为5.19％符合规范的各项要求。

根据经验油石比取5.2％。

冷料其密度,并重新配比使之符合设计的级配。

生产配合比设计1、 首先根据料场原材料的情况进行流量调试,确定冷料仓开度,转速.使之基本符合目标配合比。

混合集料进入拌和楼后进行重新分级筛分后成为4种规格的集料.分别为1#仓,2#仓,3#仓,4#仓.最后取样进行筛分检测2、马歇尔试验根据生产级配，制作沥青砼试件并进行马歇尔试验的各项体积性能指标的测试，采用油石比分别为5.2％±0.3％制作试件，分别测定其厚度、密度、空隙率、饱和度、稳定度、流值（见附表）。

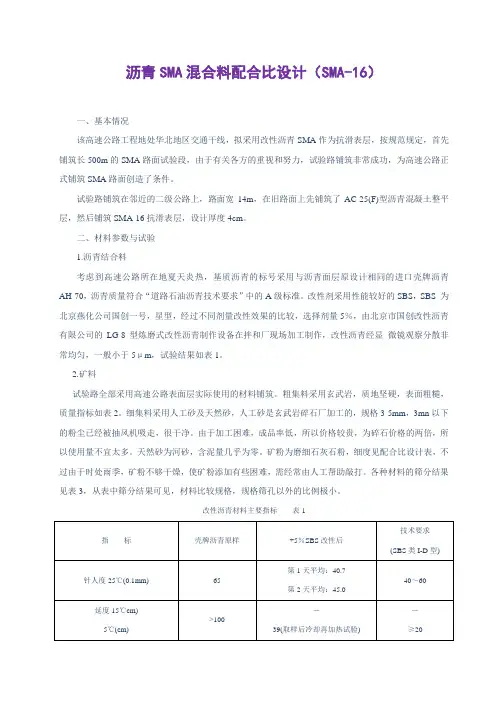

沥青SMA混合料配合比设计（SMA-16）一、基本情况该高速公路工程地处华北地区交通干线，拟采用改性沥青SMA作为抗滑表层，按规范规定，首先铺筑长500m的SMA路面试验段，由于有关各方的重视和努力，试验路铺筑非常成功，为高速公路正式铺筑SMA路面创造了条件。

试验路铺筑在邻近的二级公路上，路面宽14m，在旧路面上先铺筑了AC-25(F)型沥青混凝土整平层，然后铺筑SMA-16抗滑表层，设计厚度4cm。

二、材料参数与试验1.沥青结合料考虑到高速公路所在地夏天炎热，基质沥青的标号采用与沥青面层原设计相同的进口壳牌沥青AH-70，沥青质量符合“道路石油沥青技术要求”中的A级标准。

改性剂采用性能较好的SBS，SBS 为北京燕化公司国创一号，星型，经过不同剂量改性效果的比较，选择剂量5％，由北京市国创改性沥青有限公司的LG-8型炼磨式改性沥青制作设备在拌和厂现场加工制作，改性沥青经显微镜观察分散非常均匀，一般小于5μm，试验结果如表1。

2.矿料试验路全部采用高速公路表面层实际使用的材料铺筑。

粗集料采用玄武岩，质地坚硬，表面粗糙，质量指标如表2。

细集料采用人工砂及天然砂，人工砂是玄武岩碎石厂加工的，规格3-5mm，3mn以下的粉尘已经被抽风机吸走，很干净。

由于加工困难，成品率低，所以价格较贵，为碎石价格的两倍，所以使用量不宜太多。

天然砂为河砂，含泥量几乎为零。

矿粉为磨细石灰石粉，细度见配合比设计表，不过由于时处雨季，矿粉不够干燥，使矿粉添加有些困难，需经常由人工帮助敲打。

各种材料的筛分结果见表3，从表中筛分结果可见，材料比较规格，规格筛孔以外的比例极小。

改性沥青材料主要指标表13.纤维使用从美国进口的松散木质素纤维，质量符合有关规定基本要求。

为了提高纤维投放效率及分散效果，纤维由专用的纤维投放设备直接投入拌和机。

掺量比例为沥青混合料总质量的0.3%，密度为0.6g/cm3。

粗集料的主要指标表2矿料密度及筛分结果表35～l0m 3.019 2.959 100 100 100 100 11.6 0.4 0.3 0.3 0.2 0 0 3～5mm人工砂 3.062 3.002 100 100 100 100 98.2 5.0 0.2 0.1 0.1 0 0 天然砂 2.659 2.612 100 100 100 99 95.5 83.7 56.6 42.6 8.8 3.2 1.9 矿粉― 2.676 100 100 100 100 100 100 100 100 99.8 99.6 75.2三、目标配合比设计1.确定矿料级配按照SMA-16的标准级配建议，经过配合比设计计算确定3组冷料仓投料比例，使4.75mm的通过率大体上为22％、25％、28％，0.075mm的通过率为10％左右(相当于固定矿粉用量的13％)，3组配合比的合成级配曲线如图1，级配计算如表4，材料的配比如下：甲：10～20∶5～10∶人工砂∶天然砂∶矿粉=52∶28∶4∶3∶13乙：10～20：5～10：人工砂：天然砂：矿粉=49∶29∶5∶4∶13丙：10～20：5～10：人工砂：天然砂：矿粉=45∶3l∶6∶5分别按这3组级配测定4.75mm以上粗集料的毛体积相对密度及全部矿料的毛体积相对密度，如表4所列。

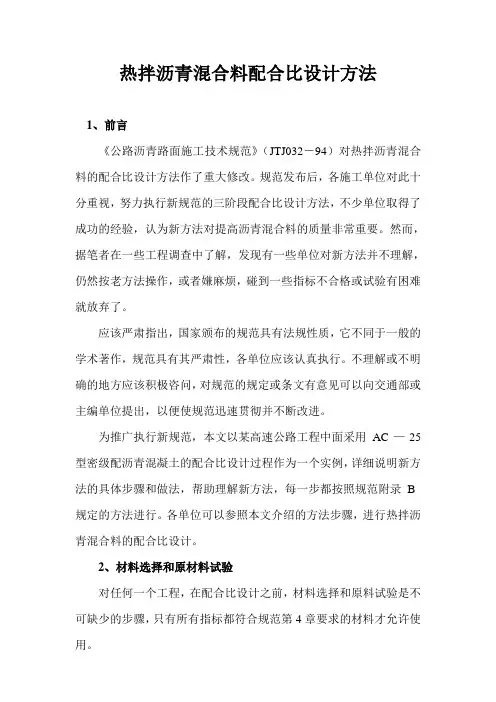

热拌沥青混合料配合比设计方法1、前言《公路沥青路面施工技术规范》（JTJ032－94）对热拌沥青混合料的配合比设计方法作了重大修改。

规范发布后，各施工单位对此十分重视，努力执行新规范的三阶段配合比设计方法，不少单位取得了成功的经验，认为新方法对提高沥青混合料的质量非常重要。

然而，据笔者在一些工程调查中了解，发现有一些单位对新方法并不理解，仍然按老方法操作，或者嫌麻烦，碰到一些指标不合格或试验有困难就放弃了。

应该严肃指出，国家颁布的规范具有法规性质，它不同于一般的学术著作，规范具有其严肃性，各单位应该认真执行。

不理解或不明确的地方应该积极咨问，对规范的规定或条文有意见可以向交通部或主编单位提出，以便使规范迅速贯彻并不断改进。

为推广执行新规范，本文以某高速公路工程中面采用AC—25型密级配沥青混凝土的配合比设计过程作为一个实例，详细说明新方法的具体步骤和做法，帮助理解新方法，每一步都按照规范附录B 规定的方法进行。

各单位可以参照本文介绍的方法步骤，进行热拌沥青混合料的配合比设计。

2、材料选择和原材料试验对任何一个工程，在配合比设计之前，材料选择和原料试验是不可缺少的步骤，只有所有指标都符合规范第4章要求的材料才允许使用。

2.1沥青本工程地处规范附录A规定的温区，按规定选择℃沥青标号为AH—90。

进口沥青到货后按试验规程要求取样，并委托交通部公路工程质量检测中心进行要求，其主要技术指标如表1。

表中工程招标合同对规范规定的要求作了一些调整，10℃延度是参照“八五”攻关成提出的，只要不降低规范要求，是允许的。

表1沥青质量试验结果2.2矿料2.2.1粗集料采用某石场的石灰岩碎石，各种材料筛分结果如表2。

在采石场采集的样品中，名义为S7号碎石（方孔筛10～30mm）规格的样品实际上是S6号碎石，其中小于26.5mm部分仅78.1％，不适于配制AC-25沥青混凝土，试验时必须将大于26.5mm部分筛除后使用，以符合生产时的实际情况（大于26.5mm料作为超粒径料排出）。

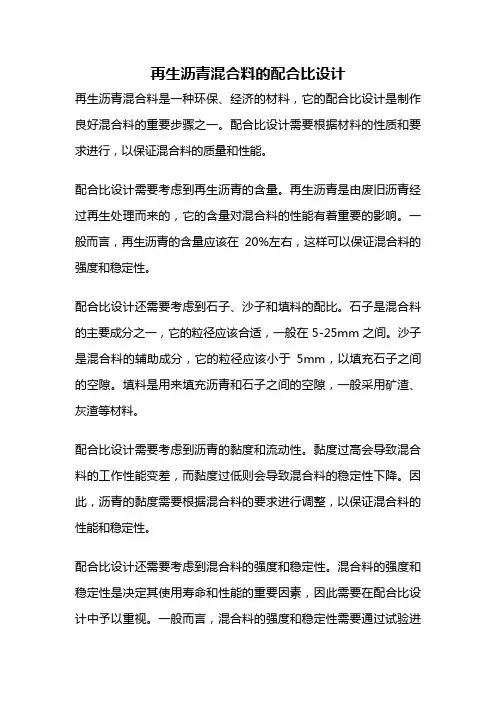

再生沥青混合料的配合比设计
再生沥青混合料是一种环保、经济的材料，它的配合比设计是制作良好混合料的重要步骤之一。

配合比设计需要根据材料的性质和要求进行，以保证混合料的质量和性能。

配合比设计需要考虑到再生沥青的含量。

再生沥青是由废旧沥青经过再生处理而来的，它的含量对混合料的性能有着重要的影响。

一般而言，再生沥青的含量应该在20%左右，这样可以保证混合料的强度和稳定性。

配合比设计还需要考虑到石子、沙子和填料的配比。

石子是混合料的主要成分之一，它的粒径应该合适，一般在5-25mm之间。

沙子是混合料的辅助成分，它的粒径应该小于5mm，以填充石子之间的空隙。

填料是用来填充沥青和石子之间的空隙，一般采用矿渣、灰渣等材料。

配合比设计需要考虑到沥青的黏度和流动性。

黏度过高会导致混合料的工作性能变差，而黏度过低则会导致混合料的稳定性下降。

因此，沥青的黏度需要根据混合料的要求进行调整，以保证混合料的性能和稳定性。

配合比设计还需要考虑到混合料的强度和稳定性。

混合料的强度和稳定性是决定其使用寿命和性能的重要因素，因此需要在配合比设计中予以重视。

一般而言，混合料的强度和稳定性需要通过试验进
行评估，以确定配合比的合理性。

再生沥青混合料的配合比设计是制作良好混合料的重要步骤之一，需要考虑到再生沥青的含量，石子、沙子和填料的配比，沥青的黏度和流动性，以及混合料的强度和稳定性等因素。

只有在配合比设计中充分考虑这些因素，才能制作出质量优良、性能稳定的再生沥青混合料。

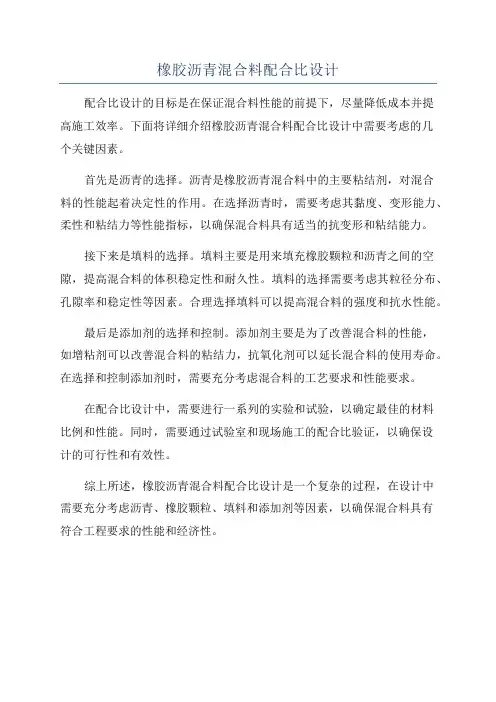

橡胶沥青混合料配合比设计
配合比设计的目标是在保证混合料性能的前提下，尽量降低成本并提
高施工效率。

下面将详细介绍橡胶沥青混合料配合比设计中需要考虑的几
个关键因素。

首先是沥青的选择。

沥青是橡胶沥青混合料中的主要粘结剂，对混合
料的性能起着决定性的作用。

在选择沥青时，需要考虑其黏度、变形能力、柔性和粘结力等性能指标，以确保混合料具有适当的抗变形和粘结能力。

接下来是填料的选择。

填料主要是用来填充橡胶颗粒和沥青之间的空隙，提高混合料的体积稳定性和耐久性。

填料的选择需要考虑其粒径分布、孔隙率和稳定性等因素。

合理选择填料可以提高混合料的强度和抗水性能。

最后是添加剂的选择和控制。

添加剂主要是为了改善混合料的性能，
如增粘剂可以改善混合料的粘结力，抗氧化剂可以延长混合料的使用寿命。

在选择和控制添加剂时，需要充分考虑混合料的工艺要求和性能要求。

在配合比设计中，需要进行一系列的实验和试验，以确定最佳的材料
比例和性能。

同时，需要通过试验室和现场施工的配合比验证，以确保设
计的可行性和有效性。

综上所述，橡胶沥青混合料配合比设计是一个复杂的过程，在设计中
需要充分考虑沥青、橡胶颗粒、填料和添加剂等因素，以确保混合料具有
符合工程要求的性能和经济性。

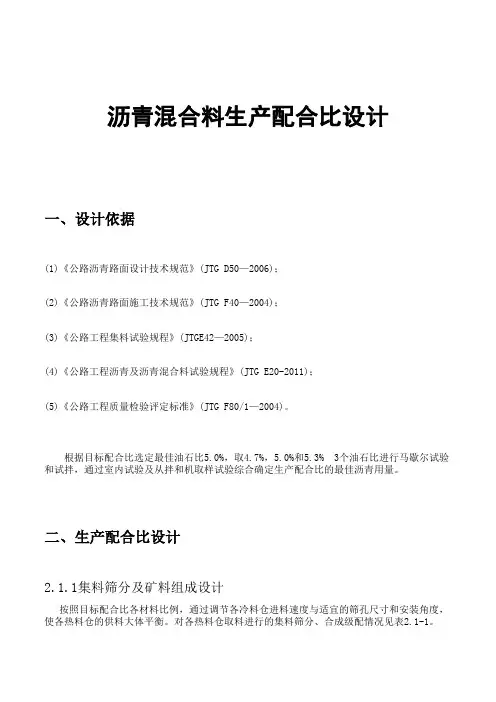

沥青混合料生产配合比设计一、设计依据(1)《公路沥青路面设计技术规范》(JTG D50—2006)；(2)《公路沥青路面施工技术规范》(JTG F40—2004)；(3)《公路工程集料试验规程》(JTGE42—2005)；(4)《公路工程沥青及沥青混合料试验规程》(JTG E20-2011)；(5)《公路工程质量检验评定标准》(JTG F80/1—2004)。

根据目标配合比选定最佳油石比5.0%，取4.7%，5.0%和5.3% 3个油石比进行马歇尔试验和试拌，通过室内试验及从拌和机取样试验综合确定生产配合比的最佳沥青用量。

二、生产配合比设计2.1.1集料筛分及矿料组成设计按照目标配合比各材料比例，通过调节各冷料仓进料速度与适宜的筛孔尺寸和安装角度，使各热料仓的供料大体平衡。

对各热料仓取料进行的集料筛分、合成级配情况见表2.1-1。

附注：根据设计要求，在使用中掺加0.3%的抗剥落剂2.1.2确定热料仓矿料合成密度2.1.3最佳油石比的确定根据目标配合比选定最佳油石比5.0%，取4.7%、5.0%、5.3%三个油石比进行马歇尔试验。

混合料马歇尔试验数据见表2.1-3、试验数据点组成曲线见图2.1-4。

3.1水稳定性检验1，2，成型方法：3，加载速率：50mm/min4，试件尺寸：直径101.6mm，高63.5mm 马歇尔击实法该沥青混合料水稳性符合设计要求三、沥青混合料的性能检验按AC-13C最佳油石比OAC 5.0%制作马歇尔试件进行浸水马歇尔试验和冻融劈裂试验。

试验数据见表3.1-1，3.1-2。

按最大毛体积密度对应的油石比5.1％、最大稳定度对应的油石比4.9％、空隙率中值对应的油石比4.9％、和规定沥青饱和度中值对应的油石比5.1％、确定的最佳油石比：OAC1=4.9％。

按各项技术指标全部合格范围对应的油石比下限4.8％和上限5.3％确定的最佳油石比：OAC2=5.0％。

综合确定的最佳油石比： OAC=5.0％（沥青含量=4.76％）。

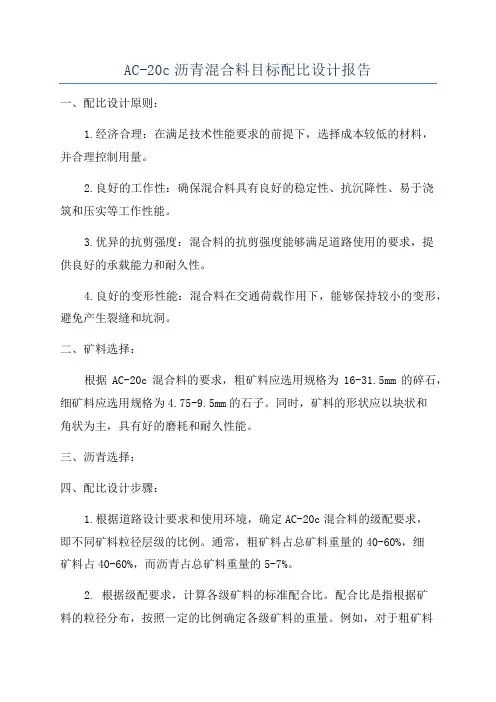

AC-20c沥青混合料目标配比设计报告一、配比设计原则：1.经济合理：在满足技术性能要求的前提下，选择成本较低的材料，并合理控制用量。

2.良好的工作性：确保混合料具有良好的稳定性、抗沉降性、易于浇筑和压实等工作性能。

3.优异的抗剪强度：混合料的抗剪强度能够满足道路使用的要求，提供良好的承载能力和耐久性。

4.良好的变形性能：混合料在交通荷载作用下，能够保持较小的变形，避免产生裂缝和坑洞。

二、矿料选择：根据AC-20c混合料的要求，粗矿料应选用规格为16-31.5mm的碎石，细矿料应选用规格为4.75-9.5mm的石子。

同时，矿料的形状应以块状和角状为主，具有好的磨耗和耐久性能。

三、沥青选择：四、配比设计步骤：1.根据道路设计要求和使用环境，确定AC-20c混合料的级配要求，即不同矿料粒径层级的比例。

通常，粗矿料占总矿料重量的40-60%，细矿料占40-60%，而沥青占总矿料重量的5-7%。

2. 根据级配要求，计算各级矿料的标准配合比。

配合比是指根据矿料的粒径分布，按照一定的比例确定各级矿料的重量。

例如，对于粗矿料层级，标准配合比可以为20%的16-31.5mm石子、50%的9.5-16mm石子、30%的4.75-9.5mm石子。

3.计算混合料的总配合比。

将各级配合比按照矿料的重量加和即可得到总配合比。

例如，如果有3个级矿料，则总配合比为各级配合比之和。

4. 确定沥青的用量。

根据总配合比和沥青占总矿料重量的比例，计算沥青的实际用量。

例如，如果总配合比为1000kg，沥青占总矿料重量的6%，则沥青的用量为60kg。

5.按照确定的配合比，进行试验配合。

将矿料和沥青按照配合比的比例混合，进行性能测试。

根据测试结果进行调整，直至满足要求的性能指标。

五、性能测试：常见的AC-20c沥青混合料性能测试包括稳定度、流动度、抗剪强度、抗水剥离性等。

这些测试旨在评估混合料的稳定性、变形性和耐久性能。

根据测试结果，可以对配合比进行进一步调整，以达到所需的性能要求。

沥青混合料配合比设计方法
沥青混合料配合比设计是指将沥青与粉煤灰、砂石或纤维等多种材料按一定比
例混合配制出合成建筑材料。

它与沥青的稠度、停灰值有关，沥青的品种、混配材料的类型也有很大的关系。

沥青混合料配合比设计在现在的建筑行业中变得越来越重要，相关的设计技术也持续发展。

沥青混合料配合比设计一般采用基于当地气候条件及货车使用环境考虑的特定
设计，它们通过分析信息、建模和检验，以此确定在给定的条件下最佳的配比比例。

其中，以碳素灰作为必备的组分之一，是这一类配合比构成的关键部分。

碳素灰的数量决定了沥青混合料的性能和机械性能，因此在设计比例时必须格外注意。

混合料配比设计范文1.确定设计要求：根据工程的强度等级、使用环境、设计寿命等要求，确定混合料的设计标准。

2.选择材料种类：根据设计要求，选择适宜的水泥、砂、石等主要材料以及掺合料和外加剂等辅助材料。

3.确定混合料配合比例：根据所选材料的特性，按照混凝土或沥青混合料的混合理论和经验公式，确定各组分的配合比例。

4.检查材料性能：通过试验和检测，确定所选材料的性能参数，包括水泥的标号、砂石的粒径分布、掺合料的用量等。

5.进行试验配比：根据已确定的材料性能参数，进行试验配比，确定各组分的比例。

在进行混合料配比设计时，需要考虑以下几个方面的因素：1.强度要求：要根据工程的强度等级，确定所需要的水泥用量和砂石的配合比例。

一般来说，强度要求越高，砂石的用量就应该越大，水泥的用量也应该越多。

2.施工条件：要根据工程的施工条件，确定所需要的水泥、砂石等组分的配合比例。

例如，在寒冷地区施工时，需要增加混合料中的水泥用量，以提高混合料的抗冻性能。

3.经济性考虑：在进行混合料配比设计时，还要考虑材料的经济性。

一般来说，水泥的用量越多，混合料的强度就越高，但是材料的成本也就越高。

因此，在保证工程质量的前提下，要尽量降低材料的成本。

以上是混合料配比设计的基本步骤和原则，但是在实际操作中，还会碰到一些具体问题和难题。

例如，材料性能参数的确定、配合比的优化、施工工艺的选择等方面的问题。

在解决这些问题时，需要混合料配比设计人员具备一定的理论知识和实践经验，以便更好地指导材料生产和施工过程中的操作。

同时，还需要不断积累和总结实践经验，以提高混合料配比设计的水平和效果。

AC20沥青混合料配合比设计报告一、引言AC20沥青混合料是一种常用于路面铺设的材料，具有较好的抗裂性和抗变形性能。

为了确保AC20沥青混合料在使用过程中能够具备稳定的性能和寿命，需要进行合理的配合比设计。

本报告将从沥青粘结剂、骨料、稳定剂和添加剂等方面综合考虑，提出一种合理的AC20沥青混合料配合比设计。

二、沥青粘结剂的选择三、骨料的选择和配合比骨料在混合料中起到提供强度和稳定性的作用。

为了获得较好的耐久性和稳定性，需要选择合适的骨料类型和粒径配合比。

在本次设计中，选择玉石骨料、砂石骨料和碎石骨料作为AC20沥青混合料的三种骨料类型。

根据实际情况，设计骨料的粒径配合比。

四、稳定剂的选择和配比稳定剂是为了提高AC20沥青混合料的稳定性和耐久性，调节混合料强度和变形性能。

在本次设计中，选择抗剪稳定剂作为稳定剂，并进行适当的配比。

五、添加剂的选择和配比添加剂可以改善混合料的性能和工艺性能，提高AC20沥青混合料的耐水性、抗老化性和抗应力软化性。

根据实际需要进行添加剂的选择和配比。

六、混合料配合比设计根据前述的沥青粘结剂、骨料、稳定剂和添加剂选择结果，进行混合料的配合比设计。

根据使用要求和实际情况，确定沥青黏度或回弹值、最佳骨料配合比、最佳稳定剂配比和最佳添加剂配比。

综合考虑混合料的强度、变形性能和耐久性，确定最终的配合比。

根据混合料配合比设计结果，撰写本次设计的配合比设计报告。

报告包括设计目的和要求、设计原理和方法、选择的沥青粘结剂、骨料、稳定剂和添加剂等，以及具体的配合比设计结果。

报告还可以包括对配合比设计结果的分析和评价，以及进一步的优化建议。

八、结论AC20沥青混合料配合比设计是确保混合料在使用过程中具备稳定性和耐久性的基础。

通过综合考虑沥青粘结剂、骨料、稳定剂和添加剂等因素，可以得出合理的配合比设计结果。

本次设计的配合比设计报告提供了设计的目的、原理和方法，以及具体的配合比设计结果，对沥青混合料的配合比设计有一定的参考价值。

潭邵高速公路沥青路面配合比设计设计说明1、本次试验严格按照交通部颁发的《公路沥青路面施工技术规范》（JTG F40-2004）、《公路工程沥青及沥青混合料试验规程》（JTJ052-2000）、《公路工程集料试验规程》（JTG E42-2005）、《公路工程质量检验评定标准》（JTG F80/1-2004）及《公路沥青路面设计规范》（JTG D50-2006）等进行。

2、AC-16沥青混合料生产配合比设计试验中所采用的原材料如下：2.1沥青：江苏宝利A-70#沥青。

2.2骨料：三才合成碎石厂碎石。

2.3填料：石灰石矿粉和普通硅酸盐水泥。

3、在进行生产配合比设计时，所有集料均为水洗筛分。

4、在沥青混合料试件的成型过程中，沥青混合料拌和温度为160-165℃、成型温度为150-155℃。

5、沥青混合料最大相对密度采用真空实测法，沥青混合料马歇尔试件毛体积密度采用表干法测定。

6、在沥青混合料马歇尔试件成型过程中沥青混合料采用双面击实75次成型试件。

7、试验结果：经过室内沥青混合料生产配合比设计及相关验证试验，确定AC-16沥青混合料的生产配合比设计的最佳油石比为4.9％。

其各种指标见有关设计图表。

公路工程试验检测有限公司二O一一年三月十日湖南省交通建设质量监督试验检一．原材料试验各种热料仓矿料密度试验结果二、 AC-16沥青混合料技术要求热料筛分试验及矿料组成级配：各种矿料筛分试验及矿料组成级配三、AC-16沥青混合料生产配比试验2、根据上表数据，AC-16沥青混合料沥青用量确定图如下`从上表及图中结果求取最佳OAC：1、从图中选取毛体积密度峰值，稳定度峰值，目标空隙率中值及饱和度中值所对应的油石比a1,a2,a3及a4，取其平均值即OAC1=(a1+a2+a3+a4)/4；2、再取其共同范围即OAC2= ( OAC min+ OAC max)3、然后得到最佳油石比OAC=（OAC1+ OAC2）/2由上图可知，OAC1=(4.9+4.9+4.9+5.0)/4=4.9OAC2=(4.7+5.2)/2=4.9OAC=(OAC1+OAC2)=(4. 9+4.9)/2=4.93.AC-16沥青混合料最佳油石比OAC=4.9%,其各项技术指标如下表：(2) AC-16沥青混合料浸水马歇尔试验结果经过马歇尔试验方法确定AC-16沥青混合料生产配合比的最佳油石比为4.9%，残留稳定度88.9%，冻融劈裂TSR=91.6，动稳定度1657次/mm各项技术指标均满足规范要求。

沥青混合料配比设计计算书(试算法)试验编号：混合料类型：结构层厚度：任务单编号：1、基本原理(1)、设有级配分别为A 、B 、C 的三种矿料，欲配制成级配为M 的矿质混合料。

A 、B 、C 三种矿料在混合料中的比例分别为X 、Y 、Z ，由此得方程：X+Y+Z=100； (2)、设集料A 、B 、C 中某一料径i 的颗粒含量分别为)(i A a 、)(i B a 、)(i C a ，混合料M 中相应粒径i 的颗粒含量为)(i M a ，得方程：)()()()(i M i C i B i A a Za Ya Xa =++； (3)、试算法基于这样的假定：在矿质混合料中，某一粒径的颗粒是一种集料提供的，在其他集料中不含这一粒径的颗粒。

在具体计算时，所选的粒径应在该集料中有较大的优势。

将这假定作为补充条件，可以求出A 、B 、C 三种集料在矿质混合料中的用量。

2、计算步骤步骤1：计算A 集料中占有优势含量的某一粒径，忽略其他集料在次粒径的含量。

例如，若在A 集料中所选择的粒径为i ，该粒径的分计筛余为)(i A a ，并令B 集料和C 集料在此粒径的含量)(i B a 、)(i C a 均等于零，代入式得A 集料在混合料中用量X 为：)()(/i A i M a a X =;审 核：计 算：计算日期： 年 月 日沥青混合料配比设计计算书(试算法)试验编号：混合料类型：结构层厚度：任务单编号：步骤2：计算C 集料中的用量Z ，先确定C 集料中占优势的某一粒径，而忽略A ，C 集料中同一粒径含量，设所确定的粒径为j ，而在A 料和B 料中设)(j A a 、)(j B a 等于零，则C 料在混合料中的用量为：)()(/j C j M a a Z =;步骤3：计算B 料在矿质混合料的用量Y ：)(100Z X Y +-=。

审 核：计 算：计算日期： 年 月 日沥青混合料配比设计计算书(试算法)步骤4：步骤5：试验编号：混合料类型：结构层厚度：任务单编号：审 核： 计 算： 计算日期： 年 月 日沥青混合料配比设计计算书(试算法)步骤6：步骤7：校核调整对其合成后的矿质混合料的颗粒组成进行校核调整。

SMA-13型沥青混合料配比设计王役民（东煤沈阳测试中心辽宁沈阳110016）摘要本文结合山东高刑高速高唐至临清段工程，在原材料试验的基础上，进行了SMA-13型沥青碎石混合料配合比设计，经过检验，配合比符合设计及规范要求，同时提出在配合比设计过程中应该注意的几个问题。

关键词沥青玛蹄脂碎石配合比集料油石比级配0 引言沥青玛蹄脂碎石（SMA）是由沥青、纤维稳定剂、矿粉及少量的细集料组成的沥青玛蹄脂填充间断级配的粗集料骨架间隙组成一体的一种沥青混合料。

具有三高一低（粗集料含量高、矿粉含量高、沥青含量高、细集料含量低）、掺纤维增强剂的组成特点。

粗骨料在混合料中的颗粒面与面直接接触、相互嵌锁构成的骨架直接承受荷载作用，这种骨架对温度敏感性小，可有效地提高路面的耐久性，增强路用性能。

从实践效果看，SMA路面表面粗糙，具有优良的抗车辙和抗滑性能，高温稳定性和低温抗裂性好，水稳定性和耐久性较强。

SMA混合料配合比的好坏是影响路面质量的关键。

本文结合山东省高刑高速高唐至临清段路面工程上面层采用SMA-13型沥青碎石路面，对SMA-13型沥青碎石混合料在配合比设计中应该注意的几个问题进行试验研究，谨供同仁参考。

1 原材料1.1 粗集料粗集料应选用质地坚硬、表面粗糙、形状接近立方体的玄武岩碎石，以便充分发挥粗集料的嵌挤作用。

本工程采用玄武岩碎石的规格为：5-10mm,10-15mm。

试验项目及结果见表1.从表1中关于高速公路沥青路面表面层使用粗集料质量的技术要求。

注意问题：①.SMA用的粗集料不得采用颚式破碎机加工。

②.当采用酸性石料做粗集料，沥青与石料的粘附性和沥青混合料的水稳定性不符合要求时，应采用改性沥青、参加适量消石灰或水泥等措施。

如使用抗剥落剂时，必须确认抗剥落剂具有长期的抗水损害效果。

③.抗剥落剂的选用，必须按规程检验，④.SMA的高温稳定性是基于含量甚多的粗集料之间的嵌挤作用，在很大程度上取决于集料石质的坚韧性、颗粒形状和棱角性。
