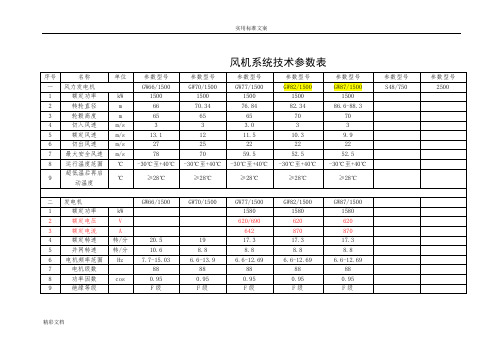

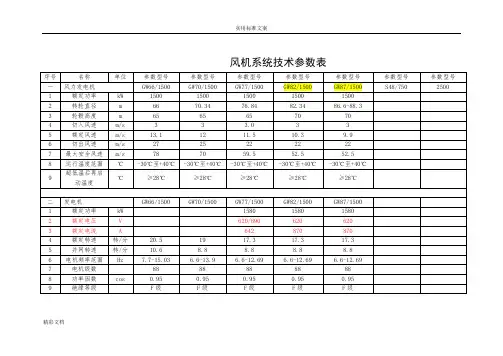

风机系统技术参数表
序号名称单位参数型号参数型号参数型号参数型号参数型号参数型号参数型号一风力发电机GW66/1500 GW70/1500 GW77/1500 GW82/1500 GW87/1500 S48/750 2500
1 额定功率kW 1500 1500 1500 1500 1500
2 转轮直径m 66 70.34 76.84 82.34 86.6-88.3
3 轮毂高度m 65 65 65 70 70
4 切入风速m/s 3 3 3.0 3 3
5 额定风速m/s 13.1 12 11.5 10.3 9.9
6 切出风速m/s 2
7 25 22 22 22
7 最大安全风速m/s 78 70 59.5 52.5 52.5
8 运行温度范围℃
-30℃至
+40℃-30℃至
+40℃
-30℃至
+40℃
-30℃至+40℃
-30℃至+40℃
9 超低温后再启℃≥28℃≥28℃≥28℃≥28℃≥28℃
动温度
二发电机GW66/1500 GW70/1500 GW77/1500 GW82/1500 GW87/1500
1 额定功率kW 1580 1580 1580
2 额定电压V 620/690 620 620
3 额定电流 A 642 870 870
4 额定转速转/分20.
5 19 17.3 17.3 17.3
5 并网转速转/分10.
6 8.8 8.8 8.8 8.8
6 电机频率范围Hz 7.7-15.03 6.6-13.9 6.6-12.69 6.6-12.69 6.6-12.69
7 电机级数88 88 88 88 88
8 功率因数cos 0.95 0.95 0.95 0.95 0.95
9 绝缘等级F级F级F级F级F级
10 防护等级IP23 IP23 IP23 IP23 IP23
11 外形尺寸mm Φ4982X1490,
轴长3100
Φ4982×1490,轴
长3100
Φ4982×1490,轴
长3100
12 总重量kg 43600 44000 44000
转子重量kg 11140 11140 11140
定子总量kg 19940 19940 19940
转动轴重量kg 3905 3905 3905
定子主轴重量kg 5245 5245 5245
1、1500型风机发电机前轴承首次加脂量为8.5kg,加脂周期为6个月,油脂量约为300g,油脂型号为SKF LGEP2。
后轴承首次加脂量约为7.5kg,加脂周期为6个月,油脂量约为200g,油脂型号为SKF LGEP2。
2、750型风机
3、2500型风机
三风力机机舱GW66/1500 GW70/1500 GW77/1500 GW82/1500 GW87/1500
1 重量kg 11800 11800 11800
2 外形尺寸mm
4100X3900X
4160 4100×3900×
4160
4100×3900×
4160
四变流器GW66/1500 GW70/1500 GW77/1500 GW82/1500 GW87/1500
1 视在功率KVA 1580 1580 1580
2 额定功率KW 1500 1500 1500
3 额定输出电压V 620 690 690
4 额定输出电流 A 1397 132
5 1325
5 输出频率范围Hz 47.5-52.5 47.5-52.5 47.5-52.5
6 防护等级IP21 IP23 IP23
五叶轮GW66/1500 GW70/1500 GW77/1500 GW82/1500 GW87/1500 1 外形尺寸mm Φ3730,高Φ3730,高Φ3730,高
4875 48754875 2 叶轮重量Kg 13850 13850 13850
六叶片GW66/1500 GW70/1500 GW77/1500 GW82/1500 GW87/1500
1 单根叶片长度mm 37250 40250 43000
2 单根叶片重量kg 5580 6400 6400
3 叶尖线速度mm 36.27-69.71 40.8-80 40.8-80
4 扫风面积m2 3421 3885.9 4637.3 5874-6112 5874-6112
七风力机塔架GW66/1500 GW70/1500 GW77/1500 GW82/1500 GW87/1500
1 上段塔架高度mm
Φ2583XΦ
3238X25000
Φ2583XΦ
3120X24350
Φ2583XΦ
3217X16100
2 上段塔架重量Kg 22928 21628 15700
3 中段塔架高度mm
Φ2583XΦ
3834X22800
Φ3120XΦ
4000X24750
Φ3217XΦ
4200X18600
4 中段塔架重量Kg 3197
5 32187 16879
5 下段塔架高度mm
Φ3824XΦ
4200X15000
Φ4000XΦ
4200X18700
Φ3217XΦ
4200X38300
6 下段塔架重量Kg 38141 40289 61289
7 基础环高度mm Φ4200X1650 Φ4000X1650 Φ4000X1650
8 基础环重量Kg 3831 3831 3831
八偏航系统GW66/1500 GW70/1500 GW77/1500 GW82/1500 GW87/1500 机舱底座重量Kg 5480 5480 5480 偏航轴承重量1159 1159 1159 制动器数量副10 10 13
制动器重量Kg 77 30 30 偏航刹车盘Kg 550 550 550
九偏航电机GW66/1500 GW70/1500 GW77/1500 GW82/1500 GW87/1500
1 额定功率kW 3 3 3
2 额定转速rpm 940 960
3 额定电压V 400 400
4 额定电流 A 7.1 7.1
5 最大转矩Nm 50 50
6 制动转矩Nm 75 75
7 额定功率因数0.76 0.76
8 偏航电机重量Kg 48 49 49
9 偏航减速器重Kg 440 440 440
十变桨系统GW66/1500 GW70/1500 GW77/1500 GW82/1500 GW87/1500
1 变桨轴承重量kg 1117 1117 1117
2 变桨驱动支架kg 315 315 315
3 变桨盘kg 356 无无
4 齿形带重量kg 8 8
5 齿形带尺寸mm 5430*250 5430*250
十一变桨电机GW66/1500 GW70/1500 GW77/1500 GW82/1500 GW87/1500
1 额定功率kW 4.5 4.5 4.5
2 额定转速rpm 1500 1500 1500
3 额定电压V 29 29 29
4 额定电流 A 12
5 125 125
5 最大转矩Nm 75 75 75
6 制动转矩Nm 100 100 100
7 额定功率因数0.89 0.89 0.89
8 减速器重量Kg 140 140 140
十二超级电容GW66/1500 GW70/1500 GW77/1500 GW82/1500 GW87/1500
1 额定电压VDC 60 60 60
2 总容量 F 108 125 125
3 总存储能量kJ 150 150 150
4 单组电容电压VDC 16 16 16
5 单组电容容量 F 430 500 500
十三开关电源NG5 GW66/1500 GW70/1500 GW77/1500 GW82/1500 GW87/1500
1 输入电压VAC 400 400 400
2 输出电压VDC 60 60 60
3 输出电流ADC 80 80 80
十四逆变器AC2 GW66/1500 GW70/1500 GW77/1500 GW82/1500 GW87/1500
1 额定出入电压VDC 48 48 48
2 实际输入电压VDC 48 60 60
3 最大输出电流 A 450 450 450
4 开关频率kHZ 8 8 8
风机螺栓力矩表
序号位置
检查数
(总数)
螺栓型号及强度等级
扳手
(mm
)
力矩
(N.m)
叶轮
1 叶片–变桨轴承【注2】40(162)
50(192)
Φ
=23.1
双头螺柱M30×
441-10.9(Φ23.1)
46 910*
Φ
=24.8
双头螺柱M30 ×2 ×
474-10.9(Φ24.8)
46
1050
*
Φ=25
双头螺柱M30×550(526、
395)-10.9(Φ25.0)
46
1070
*
26.2 ≤
Φ≤30
双头螺柱M30×
468-10.9(Φ27)
50
1200
*
双头螺柱M30×
442-10.9(Φ27)
50
1200
*
双头螺柱M30×
550-10.9(Φ30、Φ26.2)
46
1200
*
双头螺柱M30×(446.5±
1)-10.9(Φ27±0.2)
46
1200
*
注:Φ(MM)为叶片双头螺柱中间光杆直径
2 轮毂–转动轴12(48)GB/T 5782-2000 M36×220-10.9 55 2050
*
3 变桨锁-变桨轴承2(2) GB/T 5783-2000 M16×60(70)-8.8 2
4 120*
4 凸轮开关挡块和接近开关感应块2(2) GB/T 5783-2000 M8×35-8.8 13 15#
5 调节滑板(压板)-变桨驱动支架18(18) GB/T 5782-2000 M16×90-10.9 24 175*
6 外压板-变桨盘无GB/T 5782-2000 M10×60-8.8 16 30
7 导流罩壳体-导流罩前端盖连接螺栓
(达克罗)
10(48)
GB/T 5783-2000螺栓M10×55-8.8 16 42#
发电机
1 定轴–底座10(48)双头螺柱M36×310-10.9 55 2050
*
2 滑环–定轴止定圈6(6) M8×50-8.8 1
3 15#
3 滑环支架–转动轴2(2) M12×70-10.9 18 70# 偏航
1 偏航轴承–塔架上法兰(150)10(76)GB/T 5782-2000 M30×290-10.9 46 1200
*
2 偏航轴承–塔架上法兰(160)10(76)GB/T 5782-2000 M30×300-10.9 46 1200
*
3 偏航轴承–塔架上法兰(190)10(76)GB/T 5782-2000 M30×330-10.9 46 1200
*
塔架
1 70/1500 65m三段IEC
ⅠA
(JF1500.60-16a.001)
下法兰12(118)GB/T 5782-2000 M42×260-10.9 65
3300
*
中下法兰12(120)GB/T 5782-2000 M36×220-10.9 55
2050
*
中上法兰11(110)GB/T 5782-2000 M30×200-10.9 46
1200
*
2 77/1500 65m三段IEC
ⅡA (JF1500.60-7.001)
下法兰13(124)GB/T 5782-2000 M42×220-10.9 65
3300
*
中下法兰11(108)GB/T 5782-2000 M42×220-10.9 65
3300
*
中上法兰8(76)GB/T 5782-2000 M42×220-10.9 65
3300
*
3 77/1500 65m二段IEC
ⅡA (JF1500.60-2.001)
下法兰13(124)GB/T 5782-2000 M42×220-10.9 65
3300
*
中法兰9(84)GB/T 5782-2000 M42×220-10.9 65
3300
*
4 77/1500 65m二段IEC
ⅡA (JF1500.60-4.001)
下法兰13(124)GB/T 5782-2000 M42×220-10.9 65
3300
*
中法兰9(84)GB/T 5782-2000 M42×220-10.9 65
3300
*
5 77/1500 65m二段IEC
ⅢA
(JF1500.60-10.001)
下法兰13(124)GB/T 5782-2000 M42×220-10.9 65
3300
*
中法兰9(84)GB/T 5782-2000 M42×220-10.9 65
3300
*
6 77/1500 65m三段IEC
ⅢA
(JF1500.60-9.001G)
下法兰13(124)GB/T 5782-2000 M42×220-10.9 65
3300
*
中下法兰11(108)GB/T 5782-2000 M42×220-10.9 65
3300
*
中上法兰8(76)GB/T 5782-2000 M42×220-10.9 65
3300
*
7 82/1500 70m三段IEC
ⅢA (JF1500.60-3.001)
下法兰12(120)GB/T 5782-2000 M42×270-10.9 65
3300
*
中下法兰11(104)GB/T 5782-2000 M42×240-10.9 65
3300
*
中上法兰10(92)GB/T 5782-2000 M42×240-10.9 65
3300
*
8 82/1500 70m三段IEC
ⅢA
(JF1500.60-11.001)
下法兰12(120)GB/T 5782-2000 M42×270-10.9 65
3300
*
中下法兰12(116)GB/T 5782-2000 M42×240-10.9 65
3300
*
中上法兰10(92)GB/T 5782-2000 M42×240-10.9 65
3300
*
9 82/1500 70m三段IEC
ⅢA
(JF1500.60-11a.001)
下法兰12(120)GB/T 5782-2000 M42×270-10.9 65
3300
*
中下法兰12(116)GB/T 5782-2000 M42×240-10.9 65
3300
*
中上法兰10(92)GB/T 5782-2000 M42×240-10.9 65
3300
*
10 82(87)/1500 85m四段
IECⅢA
(JF1500.60-18.001)
第一段下12(120)GB/T 5782-2000 M45×280-10.9 70
4250
*
第二段下12(120)GB/T 5782-2000 M45×240-10.9 70
4250
*
第三段下14(136)GB/T 5782-2000 M36×185-10.9 55
2050
*。
