直流电机试题及参考答案

第一章直流电机练习一、判断题（对的打√，错的打×）1、并励电机在运行时断开励磁绕组对电机运行没有多大的影响。

（×）2、在直流电动机的调速中，当调节器为PI调节时，表现为转速无静差。

（√）3、直流电机的电枢铁芯由于在直流状态下工作，通过的磁通是不变的，因此完全可以用整块的磁材料构成，不必用硅钢片叠成。

（×）4、降压调速适用于并励直流电动机。

（×）5、机械特性表征转速和电磁转矩的关系，直流电动机的机械特性是一条直线。

（×）6、在直流电动机起动时，采用电枢串电阻起动，在起动中过程为了快速起动和减小电阻引起的损耗，必须将电阻直接切除掉。

（×）7、一台并励直流发电机，空载运行于某一电压下，如将其转速升高10% ，则发电机的端电压升高10%。

（×）8、使用并励电动机时，发现转向不对，应将接到电源的两根线对调以下即可。

（×）9、换向器是直流电机特有的装置。

（√）10、直流发电机线圈中的感应电势是交变的。

（√）二、填空题1、直流电动机的调速方法有：1）改变电枢两端电压调速、2）改变励磁磁通调速、3）电枢回路串电阻调速等三种。

2、改变直流电动机旋转方向的方法有：（1）将电枢两端电压极性反接，使电枢电流方向改变；（2）将励磁电源电压反接，使励磁电流方向改变。

3、直流电动机按照电枢绕组和励磁绕组的联接方式不同可分为：他励、串励、并励和复励电动机。

4、直流发电机中的电磁转矩方向与转子的旋转方向相反，因此电磁转矩为阻转矩；直流电动机中的电磁转矩方向与转子的旋转方向相同，因此电磁转矩为驱动转矩。

5、直流电动机正处于运行状态，若想改变它的旋转方向，可用的方法有通过改变电枢两端电压极性，而改变电枢电流方向，实现反转和带位能性负载时，通过倒拉方式实现反转。

6、直流发电机的电磁转矩与电机转子方向相反。

（相同/相反）7、并励直流发电机在原动机转向改变后，电枢两端不可以产生感应电势。

初级电工电机试题及答案1. 题目：直流电机的基本结构和工作原理是什么？简要描述其主要部件和电流的流向。

答案：直流电机是一种将电能转换为机械能的装置。

它由定子、转子和刷子等主要部件组成。

定子是直流电机的静部分，由磁铁或电磁铁制成。

在定子上安装有线圈，称为定子绕组，通常为多回路绕组。

当通过定子绕组通以直流电流时，会在定子内产生一个磁场。

转子是直流电机的动部分，也称为电枢。

它通常由导体制成，导体一般以环状或螺旋状绕绕在铁芯上。

当定子产生磁场时，转子中的导体会与定子磁场相互作用，产生转矩，使转子旋转。

刷子是位于转子轴上的导电碳刷，它通过与转子上的集电环接触，将电流从外部电源引入转子绕组。

电流的流向如下：电源正极→ 外部电源线→ 刷子→ 转子绕组→ 定子绕组→ 外部电源线→ 电源负极。

2. 题目：列举几种常见的直流电机类型，并简要描述其特点和应用领域。

答案：几种常见的直流电机类型包括：(1) 永磁直流电机：具有自带磁场的电机，不需要外部励磁。

特点是结构简单、体积小、启动和停止响应快，适用于电动车、家用电器等场景。

(2) 制动直流电机：可以通过改变电枢电流的方向实现制动功能。

特点是具有较大的制动转矩和快速响应速度，适用于电梯、起重机等场景。

(3) 串激直流电机：在电枢和电磁铁之间串联一个励磁线圈，通过调节励磁电流实现调速。

特点是转速调节范围广，适用于工业生产中需要调速的机械设备。

(4) 分差直流电机：电枢绕组和电磁铁绕组分别供电，通过调节两者的电流差实现调速。

特点是调速精度高，适用于精密仪器、医疗设备等场景。

3. 题目：交流电机的基本结构和工作原理是什么？简要描述其主要部件和电流的流向。

答案：交流电机是一种将交流电能转换为机械能的装置。

它由定子、转子和电刷等主要部件组成。

定子是交流电机的静部分，通常由硅钢片制成，上面绕制有定子绕组。

定子绕组由若干相同的线圈组成，相邻线圈分别属于不同的相。

通过改变定子绕组中电流的相位差，可以实现转子旋转。

直流电机[单项选择题]1、直流并励电动机的输出功率等于（）A.B.C.参考答案：A[单项选择题]2、要改变并励直流电动机的转向，可以（）A.增大励磁B.改变电源极性C.改接励磁绕组参考答案：C[单项选择题]3、直流发电机的电磁转矩与转速的方向（）A.相同B.相反C.无关参考答案：B[多项选择题]4、一台并励直流发电机正常运行后停机，现将原动机反转，希望能正常工作，应该（）A.将并励绕组反接B.将电枢绕组反接C.将并励绕组和电枢绕组同时反接参考答案：A,B[单项选择题]5、一台直流并励电动机，拖动一不随转速而变化的恒定负载运行，原来输出功率为额定值，当电枢回路中串入一电阻R使电机转速下降，不计电枢反应作用，则在新的稳定运行状态下，电枢电流（）A.小于额定值B.等于额定值C.大于额定值D.不能确定参考答案：B[单项选择题]6、一台并励直流发电机希望改变它电枢两端的正负极性，采用的方法是（）A.改变原动机的转向B.改变励磁绕组的接法C.既改变原动机的转向又改变励磁绕组的接法参考答案：C[单项选择题]7、一台空载电压为100伏的并励直流发电机，空载励磁电流为1.0安，空载励磁电流增加到2.0安，此时电枢电压（）A.大于100伏但小于200伏B.等于200伏C.大于200伏参考答案：A[单项选择题]8、一台额定电压为220伏的直流串励电动机，误接在交流220伏的电源上，此时电动机将产生（）A.方向交变的电磁转矩B.方向恒定的电磁转矩C.不产生电磁转矩参考答案：B[单项选择题]9、一台并励直流电动机，在保持负载转矩不变的条件下，如果电源电压U降为0.5U，此时电动机的转速（）A.不变B.转速降低到原转速的1／2C.转速略有下降。

（分析时假定磁路不饱和）参考答案：C[单项选择题]10、一台串励直流电动机，运行时励磁绕组突然断开（）A.电机转速升到危险的高速B.保险丝熔断C.上面两种情况均不会发生参考答案：C[单项选择题]11、一台串励直流电动机拖动一恒定转矩的负载运行时，如果在励磁绕组两端并联一个适量的电阻，待稳定后，此时（）A.电枢电流增大，转速上升B.电枢电流增大，转速下降C.电枢电流减少，转速上升D.电枢电流减少，转速下降参考答案：A[单项选择题]12、直流电机交轴电枢磁势最大值的位置取决于（）A.主磁极的轴线B.电刷的位置C.电枢的转动方向D.换向极的极性参考答案：B[单项选择题]13、一台积复励直流发电机与直流电网联接向电网供电，欲将它改为积复励直流电动机运行，若保持电机的原转向不变（设电网电压的极性不变），需要采取的措施是（）A.反接并励绕组B.反接串励绕组C.反接电枢绕组D.所有绕组接法不变参考答案：B[单项选择题]14、直流电机电刷所接触的元件正好位于几何中心线上时，在几何中心线处电枢磁势产生的磁通并不大，其原因是（）A.此处磁势虽大但磁阻更大B.此处磁势并不大C.此处电枢磁势为磁极磁势所抵消D.此处磁势为换向极磁势所抵消参考答案：D[单项选择题]15、设有一并励直流电动机，正常运行时的电枢电路电阻压降为外施电压的5％，现将励磁回路断开，剩磁为10％每极磁通时，该机转速将（）A.加速B.减速C.不变参考答案：A[单项选择题]16、设有一并励直流电动机，正常运行时的电枢电路电阻压降为外施电压的5％，现将励磁回路断开，剩磁为1％每极磁通时，该机转速将（）A.加速B.减速C.不变参考答案：B[单项选择题]17、今有一台四极单迭绕组的直流发电机，若拿去一个电刷，此时能供给的负载功率为（）A.0.5PNB.PNC.0.25PND.0.75PN参考答案：A[单项选择题]18、若把直流发电机的转速升高20％，它励方式运行时空载电压为U01，并励方式运行时空载电压为U02，此时（）A.U01＝U02B.U01＜U02C.U01＞U02参考答案：C[单项选择题]19、一台四极直流电动机，有两个极的励磁绕组极性接反，使主磁极的极性变为N－N－S－S，在这种情况下电机将（）A.产生电磁转矩B.不产生电磁转矩参考答案：B[单项选择题]20、直流电机中，公式Ea＝CeΦｎ和T＝CΦIa中的Φ是（）TA.每极合成磁通B.所有磁极的总磁通C.主磁极每极磁通参考答案：A[单项选择题]21、一台直流电动机改成直流发电机运行时，换向极绕组（）A.不需改接B.需要改接参考答案：A更多内容请访问《睦霖题库》微信公众号[单项选择题]22、一台四极单叠绕组的直流电机，若有一个元件断线，电机的电势将（）A.保持不变B.变大C.变小参考答案：A[单项选择题]23、设直流电机的电枢导体数及其他条件都不变，将单波绕组改为单叠绕组时，该电机的容量将（）A.保持不变B.变大C.变小参考答案：A[单项选择题]24、一台并励直流电动机拖动一台它励直流发电机。

《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

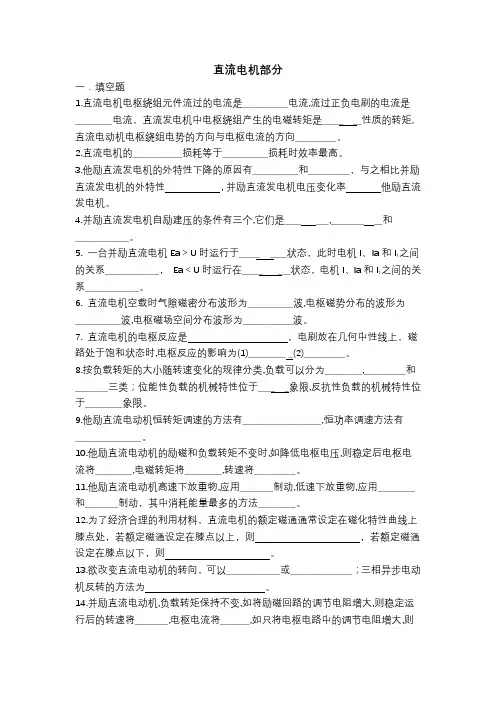

直流电机部分一．填空题1.直流电机电枢绕组元件流过的电流是___________电流,流过正负电刷的电流是_________电流，直流发电机中电枢绕组产生的电磁转矩是_____ __性质的转矩,直流电动机电枢绕组电势的方向与电枢电流的方向__________。

2.直流电机的____________损耗等于___________损耗时效率最高。

3.他励直流发电机的外特性下降的原因有___________和__________，与之相比并励直流发电机的外特性，并励直流发电机电压变化率他励直流发电机。

4.并励直流发电机自励建压的条件有三个,它们是____ ___,________ __和_____________。

5. 一台并励直流电机Ea＞U时运行于_____ ____状态，此时电机I、Ia和If 之间的关系_____________， Ea＜U时运行在_____ ___状态，电机I、Ia和I之间的关系_____________。

f6. 直流电机空载时气隙磁密分布波形为___________波,电枢磁势分布的波形为___________波,电枢磁场空间分布波形为____________波。

7. 直流电机的电枢反应是，电刷放在几何中性线上，磁路处于饱和状态时,电枢反应的影响为(1)_________ _(2)__________。

8.按负载转矩的大小随转速变化的规律分类,负载可以分为_________,__________和________三类；位能性负载的机械特性位于____ _象限,反抗性负载的机械特性位于_________象限。

9.他励直流电动机恒转矩调速的方法有___________________,恒功率调速方法有________________。

10.他励直流电动机的励磁和负载转矩不变时,如降低电枢电压,则稳定后电枢电流将_________,电磁转矩将_________,转速将__________。

重庆大学 电机学（1） 课堂测验二2011 ~2012 学年 第 一 学期考试方式：闭卷测验日期：2011.12.08测验时间： 45 分钟题 号一二三四五六七八九十总 分得 分一、单项选择题（每小题2分，共20分）1．一台额定转速为1000r/min 的并励直流电动机，在额定状态运行时输入功率为10kW ，若在电枢回路中串电阻调速，保持负载转矩不变，当转速为800 r/min 时输入功率为 A 。

A ．10kW ； B ．8kW ；C ．12.5kW ； D ．无法确定。

2．直流电机交轴电枢反应磁动势最大值的位置取决于 D 。

A ．电刷的位置； B ．主磁极轴线的位置；C ．转子旋转方向； D ．电枢的几何中性线。

3．把直流发电机的转速升高20%，他励方式运行空载电压为U 他，并励方式空载电压为U 并，则 B 。

A ．U 他=U 并；B ．U 他<U 并；C ．U 他>U 并。

4．一直流电动机拖动一台他励直流发电机。

当电动机的外电压、励磁电流不变时，增加发电机的负载，则电动机的电枢电流I a 和转速n 将 A 。

A ．I a 增大，n 降低； B ．I a 减少，n 升高；C ．I a 减少，n 降低； D ．I a 增大，n 升高。

5．在直流电机中，公式E a =C e Фn 和T =C T ФI a 中的Φ指的是 C 。

A ．每极合成磁通； B ．所有磁极的总磁通；C ．主磁通每极磁通； D ．以上都不是。

6．直流电动机起动时，励磁回路应 B 电源。

A ．与电枢回路同时接入；B ．比电枢回路先接入；C ．比电枢回路后接入。

7．直流电机电枢绕组元件中的电动势和电流是B。

A ．直流；B ．交流；C ．可能是直流也可能是交流。

8．直流电动机的额定功率指 B 。

A ．转轴上吸收的机械功率；B ．转轴上输出的机械功率；C ．电枢端口吸收的电功率；D ．电枢端口输出的电功率。

9．电枢磁动势与主磁场相互作用产生电磁转矩。

重庆大学 电机学（1） 课堂测验二2011 ~2012 学年 第 一 学期考试方式：闭卷 测验日期：2011.12.08 测验时间： 45 分钟一、 单项选择题（每小题2分，共20分）1．一台额定转速为1000r/min 的并励直流电动机，在额定状态运行时输入功率为10kW ，若在电枢回路中串电阻调速，保持负载转矩不变，当转速为800 r/min 时输入功率为 A 。

A ．10kW ；B ．8kW ；C ．12.5kW ；D ．无法确定。

2．直流电机交轴电枢反应磁动势最大值的位置取决于 D 。

A ．电刷的位置； B ．主磁极轴线的位置； C ．转子旋转方向； D ．电枢的几何中性线。

3．把直流发电机的转速升高20%，他励方式运行空载电压为U 他，并励方式空载电压为U 并，则 B 。

A ．U 他=U 并；B ．U 他<U 并；C ．U 他>U 并。

4．一直流电动机拖动一台他励直流发电机。

当电动机的外电压、励磁电流不变时，增加发电机的负载，则电动机的电枢电流I a 和转速n 将 A 。

A ．I a 增大，n 降低； B ．I a 减少，n 升高； C ．I a 减少，n 降低； D ．I a 增大，n 升高。

5．在直流电机中，公式E a =C e Фn 和T =C T ФI a 中的Φ指的是 C 。

A ．每极合成磁通； B ．所有磁极的总磁通； C ．主磁通每极磁通； D ．以上都不是。

6．直流电动机起动时，励磁回路应 B 电源。

A ．与电枢回路同时接入；B ．比电枢回路先接入；C ．比电枢回路后接入。

7．直流电机电枢绕组元件中的电动势和电流是 B 。

A ．直流； B ．交流； C ．可能是直流也可能是交流。

8．直流电动机的额定功率指 B 。

A ．转轴上吸收的机械功率；B ．转轴上输出的机械功率；C ．电枢端口吸收的电功率；D ．电枢端口输出的电功率。

9．电枢磁动势与主磁场相互作用产生电磁转矩。

第七章直流电机 一、填空（每空1分） 1.直流电机的电枢绕组的元件中的电动势和电流是。

答：交流的。

2. ★★一台四极直流发电机采用单叠绕组，若取下一支或相邻的两支电刷，其电流和功率，而电刷电压。

答：减小，不变。

3. ★一台并励直流电动机，如果电源电压和励磁电流f I 不变，当加上一恒定转矩的负载后，发现电枢电流超过额定值，有人试在电枢回路中接一电阻来限制电流，此方法。

串入电阻后，电动机的输入功率1P 将，电枢电流a I ，转速n 将，电动机的效率η将。

答：不行，不变，不变，下降，下降。

4. ★一台并励直流电动机拖动恒定的负载转矩，做额定运行时，如果将电源电压降低了20℅，则稳定后电机的电流为倍的额定电流（假设磁路不饱和）。

答：1.25倍。

5.并励直流电动机，当电源反接时，其中I a 的方向，转速方向。

答：反向，不变。

6.直流发电机的电磁转矩是转矩，直流电动机的电磁转矩是转矩。

答：制动，驱动。

7. 一台串励直流电动机与一台并励直流电动机，都在满载下运行，它们的额定功率和额定电流都相等，若它们的负载转矩同样增加0.5，则可知：电动机转速下降得多，而电动机的电流增加得多。

答：串励，并励。

8.★电枢反应对并励电动机转速特性和转矩特性有一定的影响，当电枢电流I a 增加时，转速n 将，转矩T e 将。

答：下降，增加。

9. 直流电动机电刷放置的原则是：。

答：空载时正、负电刷之间获得最大的电动势，这时被电刷短路的元件的电动势为零。

10. 直流电动机调速时，在励磁回路中增加调节电阻，可使转速，而在电枢回路中增加调节电阻，可使转速。

答：升高，降低。

11. 电磁功率与输入功率之差，对于直流发电机包括损耗；对于直流电动机包括损耗。

答：空载损耗功率，绕组铜损耗。

12. ★串励直流电动机在负载较小时，a I ；当负载增加时，T e ，a I ；n 随着负载增加下降程度比并励电动机要。

答：小，增加，增加，严重。

姓名：班级：学号：装订线装订线电机拖动与调速技术考试试题（A）答案一.填空题：（共改善换向减小火花，换向极应安装在两主磁极之间的中心线上的位置上，换向极绕组和电枢绕组应串联连接。

1.直流电动机按励磁方式分为复励、他励、并励、串励四种励磁方式。

2.直流电动机拖动恒转矩负载进行调速时，应采用电枢回路串电阻和降低电枢回路两端电压调速方法；拖动恒功率负载进行调速时，应采用减弱磁通调速方法。

3.直流电动机的额定数据为：PN=160KW, UN= 220V, nN =850r/min, nN=90%那么电动机的输入功率Pl=178KW,额定电流IN= 808A.三相异步电动机的额定数据如下：PN=4KW , UN=380V,定子额定功率因数COS①N=0. 77,额定效率HN=0. 84, nN=960r/min,那么额定电流IN= 9. 4A4. 一台三相异步电动机带恒转矩负载运行，假设电源电压下降，那么电动机的转速工匣，定子电流增大，最大转矩工K，临界转差率且变。

5.变频调速的异步电动机，在基频以上调速时，应使U1等于常数,近似属于恒功率调速方式。

6.三相异步电动机的调速方法为：变极对数、变转差、变频率调Oo.调速是指在负载转矩一定时改变电机的转速,交流电动机的调速方法有降压、变极、变频。

7.三相异步电动机的折算包括频率折算和绕组折算。

O.判断题：（共20分，每题2分。

）1.判断下述情况，电刷两端电压是直流还是交流？a）磁极不动，电刷与电枢同时旋转（交流）b）电枢不动，电刷与磁极同时旋转（直流.直流电动机的人为特性都比固有特性软。

（X ）2. 一台并励直流电动机，假设改变电源极性，那么电机的转向也改变。

（X ）.他励直流电动机降低电源电压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（X）3.直流电动机回馈制动时，电动机处于发电状态。

（V ）.异步电动机空载或轻载时功率因数高。

（X ）4.绕线式转子异步电动机在转子电路中串接电阻或频敏变阻器，用以限制起动电流，同时也限制了起动转矩。

直流电机基础知识题库单选题100道及答案解析1. 直流电机的主磁极主要作用是（）A. 产生电动势B. 产生磁场C. 换向D. 产生电磁转矩答案：B解析：主磁极的主要作用是产生磁场。

2. 直流电机的电枢绕组的作用是（）A. 产生磁场B. 产生电动势和电磁转矩C. 改善换向D. 削弱磁场答案：B解析：电枢绕组在直流电机中用于产生电动势和电磁转矩。

3. 直流电机中，换向极的作用是（）A. 改善换向B. 产生主磁场C. 削弱电枢反应D. 增加电磁转矩答案：A解析：换向极的作用是改善换向。

4. 直流电机的电刷装置的作用是（）A. 固定电枢绕组B. 引入或引出电流C. 改变电流方向D. 产生旋转磁场答案：B解析：电刷装置用于引入或引出电流。

5. 直流电机的电枢反应是指（）A. 电枢磁场对主磁场的影响B. 主磁场对电枢磁场的影响C. 换向极磁场对电枢磁场的影响D. 电枢磁场对换向极磁场的影响答案：A解析：电枢反应是指电枢磁场对主磁场的影响。

6. 直流电机的电磁转矩与（）成正比。

A. 电枢电流B. 磁通C. 电枢电流和磁通的乘积D. 电枢电阻答案：C解析：直流电机的电磁转矩与电枢电流和磁通的乘积成正比。

7. 直流电机的转速与（）成反比。

A. 电枢电压B. 电枢电流C. 磁通D. 电枢电阻答案：C解析：转速与磁通成反比。

8. 他励直流电机的励磁绕组与电枢绕组（）A. 串联B. 并联C. 混联D. 没有连接答案：D解析：他励直流电机的励磁绕组与电枢绕组没有连接。

9. 并励直流电机的励磁绕组与电枢绕组（）A. 串联B. 并联C. 混联D. 没有连接答案：B解析：并励直流电机的励磁绕组与电枢绕组并联。

10. 串励直流电机的励磁绕组与电枢绕组（）A. 串联B. 并联C. 混联D. 没有连接答案：A解析：串励直流电机的励磁绕组与电枢绕组串联。

11. 直流电机的额定功率是指（）A. 输出的机械功率B. 输入的电功率C. 电磁功率D. 总功率答案：A解析：额定功率指输出的机械功率。

直流电机基础知识题库100道及答案1. 直流电动机的额定功率指（）。

A. 转轴上吸收的机械功率B. 转轴上输出的机械功率C. 电枢端口吸收的电功率D. 电枢端口输出的电功率答案：B2. 直流电机空载时，其气隙磁密波形为（）。

A. 平顶波B. 正弦波C. 马鞍形波D. 以上都不对答案：A3. 直流电机负载时，其电枢磁动势波形为（）。

A. 三角形B. 矩形C. 正弦形D. 以上都不对答案：A4. 在直流电机中，右行单叠绕组的合成节距为（）。

A. 1B. -1C. -2D. 2答案：A5. 一台他励直流发电机，4 极，单叠绕组，额定电流为100 安，电枢绕组的支路电流为（）安。

A. 25B. 50C. 100D. 12.5答案：A（单叠绕组并联支路数= 极对数，100÷4 = 25）6. 一台他励直流发电机，额定电压为200 伏，四极，额定支路电流为50 安培，当电枢为单叠绕组时，其额定功率为（）kW。

A. 40B. 20C. 80D. 120答案：A（200V×(50A×4) = 40000W = 40kW）7. 并励直流电动机带较大负载运行时励磁绕组断开了，电机将（）。

A. 停转B. 飞车C. 可能飞车，也可能停转D. 无法确定答案：C8. 要改变并励直流电动机的转向，可以（）。

A. 改接励磁绕组与电枢的联接B. 增大励磁C. 改变电源极性D. 减小励磁答案：A9. 一台直流发电机，磁极固定，电枢和电刷以同一速度、同一方向旋转，则两刷间的电动势是（）。

A. 交流B. 直流C. 脉动直流D. 不能确定答案：A10. 一直流电动机拖动一台他励直流发电机，当电动机的外电压、励磁电流不变时，增加发电机的负载，则电动机的电枢电流和转速n 将（）。

A. 电枢电流增大，n 降低B. 电枢电流减少，n 升高C. 电枢电流减少，n 降低D. 电枢电流增大，n 升高答案：A11. 一台并励直流电动机将单叠绕组改接为单波绕组，保持其支路电流不变，电磁转矩将（）。

第 1 章思考题和习题一、填空题1．直流电动机主磁极的作用是产生，它由和两大部分组成。

2．直流电动机的电刷装置主要由、、、和等部件组成。

3．电枢绕组的作用是产生或流过而产生电磁转矩实现机电能量转换。

4．电动机按励磁方式分类，有、、和等。

5．在直流电动机中产生的电枢电动势Ea 方向与外加电源电压及电流方向，称为，用来与外加电压相平衡。

6．直流电动机吸取电能在电动机内部产生的电磁转矩，一小部分用来克服摩擦及铁耗所引起的转矩，主要部分就是轴上的有效转矩，它们之间的平衡关系可用表示。

二、判断题（在括号内打“√”或打“×” ） 1．直流发电机和直流电动机作用不同，所以其基本结构也不同。

（）2．直流电动机励磁绕组和电枢绕组中流过的都是直流电流。

（）3．串励直流电动机和并励直流电动机都具有很大的启动转矩，所以它们具有相似的机械特性曲线。

（）4．电枢反应不仅使合成磁场发生畸变，还使得合成磁场减小。

（）5．直流电机的电枢电动势的大小与电机结构、磁场强弱、转速有关。

（）6．直流电动机的换向是指电枢绕组中电流方向的改变。

（）三、选择题（将正确答案的序号填入括号内） 1．直流电动机在旋转一周的过程中，某一个绕组元件（线圈）中通过的电流是（）。

A ．直流电流B．交流电流C．互相抵消，正好为零2．在并励直流电动机中，为改善电动机换向而装设的换向极，其换向绕组（）。

A ．应与主极绕组串联B．应与电枢绕组串联C．应由两组绕组组成，一组与电枢绕组串联，另一组与电枢绕组并联3．直流电动机的额定功率P N 是指电动机在额定工况下长期运行所允许的（）。

A ．从转轴上输出的机械功率B．输入电功率C．电磁功率4．直流电动机铭牌上的额定电流是。

（）。

A ．额定电枢电流B ．额定励磁电流C．电源输入电动机的电流5．在—个 4 极直流电动机中，N 、S 表示主磁极的极性，n、s 表示换向极的极性。

顺着转子的旋转方向，各磁极的排列顺序应为（）。

作业题参考答案一．思考题3.1 下图中箭头表示转矩与转速的实际方向，试利用电力拖动系统的动力学方程式说明在附图所示的几种情况下，系统可能的运行状态（加速、减速或匀速）。

(a) (b) (c) (d) (e)图3.50 题3.1图答： 由拖动系统的动力学方程式dt dnGD T T L em 3752=−可知：（a）减速（b）减速（c）加速（d）匀速（e）匀速3.2 在起重机提升重物与下放重物过程中，传动机构的损耗分别是由电动机承担还是由重物势能承担？提升与下放同一重物时其传动机构的效率一样高吗？答：3.3 试指出附图中电动机的电磁转矩与负载转矩的实际方向（设顺时针方向为转速n 的正方向）。

(a) (b)(c) (d)图3.51 题3.3图答： 对于图a em T >0 , L T >0,则有动力学方程式的符号规定：em T 顺时针方向，L T 为逆时针方向；电机工作于正向电动状态。

对于图b em T <0 , L T <0,则有动力学方程式的符号规定：em T 逆时针方向，L T 为顺时针方向；电机工作于正向回馈制动状态。

对于图c em T <0 , L T <0,则有动力学方程式的符号规定：em T 逆时针方向，L T 为顺时针方向；电机工作于反向电动状态。

对于图dem T >0 , L T >0,则有动力学方程式的符号规定：em T 顺时针方向，L T 为逆时针方向；电机工作于反向回馈制动状态。

3.4 根据电力拖动系统的稳定运行条件，试判断图3.52中A 、B 、C 三点是否为稳定运行点？图3.52 题3.4图答：根据电力拖动系统的稳定运行条件：可以得出：系统在A 点、B 点是稳定的； C 点是不稳定运行点。

3.5 一般他励直流电动机为什么不能直接起动？采用什么样的起动方法最好？ 答：直接起动时启动电流远远大于额定电流。

带来的危害：会带来很大的电流冲击，导致电网电压下降，影响周围其他用电设备的正常运行。

三、单选题（每题只有一个答案是正确的，请将正确答案的标号填入括号里，每小题2分，共12分）1. 直流电动机接成并励方式时，电动机的输入电流I、电枢电流I a和励磁电流I f 三者之间的关系为。

（）A I=I f+I aB I a=I+I fC I a=I=I fD I f=I+I a2. 一台正在运行的并励电动机，其转速为1450转/分，现将其停下，用改变励磁绕组的极性来改变电机的转向（其他条件不变），则此时反转的转速将。

A 大于1450转/分B 小于1450转/分C等于1450转/分D 无法判断3. 一台串励电动机和一台并励电动机，额定电流与额定转矩相等，若起动时它们的电流也相等，则串励电动机的起动转矩并励电动机的起动转矩。

A 等于B 大于C 小于D 小于或等于4. 在直流并励发电机自励建压过程中，发现接在电枢两端的电压表的读数有减小现象，最后为零，这说明。

A 励磁回路电阻太小B 励磁回路电阻太大C 没有剩磁或剩磁太弱D 电枢绕组与励磁绕组建立的磁场极性相反5. 同步电机的直轴瞬态电抗直轴同步电抗。

A大于或等于B大于C 小于D小于或等于6. 同步电机三相突然短路时，。

A 三相短路电流的稳态值中，除了周期性分量外，还含有非周期性分量B 三相短路电流的每相瞬态电流中一定都含有非周期分量C 三相短路电流的每相瞬态电流中不含有非周期分量D 三相短路电流的每相瞬态电流中不一定都含有非周期分量四、多选题（请将所有正确答案的标号填入括号里，每小题3分，共18分）1. 负载时直流电机的气隙磁场包括。

A 定子绕组电流产生的主磁场B定子绕组电流产生的漏磁场C 电枢绕组电流产生漏磁场D电枢绕组电流产生电枢反应磁场2. 直流电动机调速的方法包括。

A 改变电动机电压的极性B调节电枢电压的大小 C 调节电枢电路中串联的可变电阻D调节励磁电路中串联的可变电阻3. 并励直流电机的损耗包括。

A定子绕组和转子绕组的铜耗B定子铁心的铁耗C机械损耗和杂散损耗D转子铁心的铁耗4. 并励直流发电机，转速升高时，保持励磁电流不变，发电机所带负载电阻也保持不变，则。

电机学试题库2021.11一、判断题〔正确的，请在后面括号里写“√〞，错误的，请在后面括号里写“X〞〕。

1、直流电机的电刷随转子电枢一起旋转。

〔X〕2、直流电机应采用尽可能接近整距的绕组。

〔√〕3、直流电机单波绕组的并联支路对数等于极对数。

〔X〕4、电刷放在几何中性线上时，电枢反响只有直轴分量。

〔X〕5、考虑饱和时，交轴电枢反响有助磁作用。

〔X〕6、直流电机的反电势正比于电枢绕组的电流。

〔X〕7、串励电动机在轻载时会发生飞车现象。

〔√〕8、降低励磁时，直流电动机的速度也相应降低。

〔X〕9、直流电机励磁绕组和电枢绕组中的电流都是直流。

〔X 〕10、直流电动机电枢绕组中的电流方向同感应的反电势方向是一致的。

〔X 〕11、直流发电机的换向器起整流作用；直流电动机的换向器起逆变作用。

〔√〕12、在直流电动机的电磁功率中，包含电枢电阻的损耗。

〔X〕13、三相变压器组不应该接成Y,yn联结来带单相负载。

〔√〕14、变压器一次侧接额定电压不变，那么负载的主磁通比空载的主磁通略小。

〔√ 〕15、如果变压器一次侧绕组与二次侧绕组的匝数比为k=N1/N2，那么一次侧归算到二次侧时，电动势和电压要乘以k倍，电流乘以1/k倍，阻抗乘以k2倍。

〔⨯〕16、考虑磁路的饱和，如果变压器主磁通为正弦波，那么产生主磁通励磁电流也是正弦波。

〔⨯〕17、三相变压器绕组采用Y，d连接时，共有1、3、5、7、9、11六个组号。

〔√ 〕18、对称三相绕组通入对称三相电流时，除产生基波旋转磁动势外，还会产生3次、5次、7次、9次……等一系列的奇数次高次谐波旋转磁动势。

〔⨯〕19、对称三相绕组通入对称三相电流，当某相电流到达交流的最大值时，基波合成旋转磁动势波的幅值就将与该相绕组的轴线重合。

〔√ 〕20、对绕线型感应电动机，转子串电阻可以增大起动转矩；对笼型感应电动机，定子绕组串电阻可以增大起动转矩。

〔⨯〕21、对感应电动机，进行恒转矩变频调速，根本上要求电源电压随频率正比变化。

电机拖动模拟题（含参考答案）一、单选题（共41题，每题1分，共41分）1.直流电动机中的换向极绕组必须和A、电枢绕组并联B、电绕组串联C、励磁绕组并联D、励磁绕组串联正确答案：D2.一台直流发电机，额定功率22kW，额定电压230V，额定电流是A、99.3B、94.6C、97.8D、95.6正确答案：D3.当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于A、反接制动状态B、回制动状态C、能耗制动状态正确答案：B4.磁场弱的地方，磁力线较?A、疏B、密C、粗D、细正确答案：A5.一个单相交流绕组所建立的磁动势为磁动势。

A、脉振B、0C、恒定D、旋转正确答案：A6.下列电力电子器件中,属于电流控制型器件。

A、IGBTB、GTRC、功率 MOSFET正确答案：B7.当异步电动机的空气隙磁场在空间作正弦分布，并以恒定的转速n1旋转时，定子导体感应的电动势为()A、矩形波B、正弦波C、方波正确答案：B8.分相式单相异步电动机的定子由圆形铁心、主绕组和副绕组组成。

主绕组和副绕组在空间的相对位置差为()电角度A、180°B、45°C、90°D、60°正确答案：C9.当电动机以恒定的转速稳定运行时，电磁转矩T与负载转矩T及空载转矩To关系是?A、相加B、相乘C、相减D、相等正确答案：D10.晶管交-直-交电压型变频器(1800导电型)，属于型变频器A、PAMB、PWM正确答案：B11.有制动的不可逆直流PM调速系统，有两个三极管、开关管反并联两个与直流电动机一起构成主电路。

A、三极管B、开关管C、二极管D、三极管＆开关管正确答案：C12.如何避免交流伺服电动机的自转现象?A、＂自转现象应该减慢转子电阻。

B、＂自转现象应该加快转子电阻。

C、＂自转现象应该减少转子电阻D、＂自转现象应该增大转子电阻。

正确答案：D13.关于相对磁导率下面说法正确的是A、单位是亨/米B、无单位C、有单位D、单位是特正确答案：B14.三相交-交变频电路由3个相的交交变频电路，采用正确的控制方式组成。
