通渭县天河佳苑住宅小区7#、8#、9#、10#、11#住宅楼建筑电气工程施工作业指导书编制人：项目负责人：项目技术负责人审核：企业技术部门负责人审批：甘肃华厦建业集团有限公司天河佳苑项目部电气工程施工作业指导书一、编制依据1、通渭县天河佳苑住宅小区7#、8#、9#、10#、11#住宅楼施工图。
2、通渭县天河佳苑住宅小区7#、8#、9#、10#、11#住宅楼施工组织设计。
3、主要规范：建筑工程施工质量统一验收标准GB50300-2001建筑工程施工质量验收规范GB50303-20024、其他有关规范、标准、规程等。
二、工程概况建设单位：通渭天河房地产开发有限责任公司设计单位：兰州理工大学建筑勘察设计院勘察单位：定西市建筑勘察设计院监理单位：定西陇中建设监理有限公司施工单位：甘肃华夏建业集团有限公司结构形式：框架-剪力墙结构层数：地下1层，地上18层（除7#、10#楼为地上6层）建筑面积：三、电气工程概况3、1 设计范围电气工程主要有低压配电系统、防雷及安全接地系统、火灾自动报警系统、电视系统、电话及宽带系统。
3、2 低压配电系统供电电源及电压由县电网变电所引入两路10KV电源至本小区#楼配电室，放射式配电。
各单体楼由楼地下配电室以380/220供电。
引至地下总配电箱，电缆埋地深度不小于1.5M。
动力线路均穿钢管敷设。
楼内照明干线采用电缆暗敷设，各分支干线采用BV-450V/750V导线在电缆桥架内敷设，各分支线采用BV-450V/750V导线在RPE管内敷设。
照明分支线为（2-4）×2.5/RPE φ16，插座分支线为3×4/RPEφ20.均沿墙、柱、现浇梁板暗设。
在各层楼梯前室和公共走道。
地下室内设应急疏散照明，要求连续供电时间不小于30min.3.3防雷及安全接地系统3.3.1建筑物防雷3.3.1.1各单体楼按第三类防雷建筑物设防，在建筑物屋顶周边采用Φ12镀锌圆钢避雷带，设25×4扁钢支架，支起高度150mm，支架间距1.0m。
并在屋面组成不大于24×16的避雷带，利用结构柱内两根不小于φ16的主筋做防雷引下线，上部与避雷带焊接，下部与井桩主筋焊接连接，并通过两根基础主筋围绕建筑物周边全部连通已形成环形接地体。
3.3.1．2进出建筑物的强弱电线路全部埋地引入，在进出端均将电缆金属外皮与电缆桥架等于电气设备接地相连。
3.3.1.3建筑物内钢构件和钢筋砼的钢筋应相互连接。
应利用柱内钢筋作为防雷装置引下线，现浇结构梁中的钢筋应每三层连成闭合回路，并应同防雷引下线连接。
应将30m以上外墙铝合金窗通过预埋件与防雷装置相连。
3.3.1.4利用钢筋砼内的设置等电位连接端子板，并应将建筑物内的各种金属管道每三层与局部等电位连接端子板连接一次。
3.3.2接地极安全措施3.3.2.1各单体楼电气与防雷采用公用接地系统，要求接地电阻不大于1欧姆，实测不满足要求时，应增设人工接地体。
3.3.2.2凡电气设备非载流部分之金属外壳及管路，均做接地保护。
3．3.2.3各单体楼全楼采用总等电位连接，将建筑物的采暖管、金属构件、金属管等采用甘-02D12-P55-56；预留人工接地体，均为40×5镀锌扁钢引入。
3.3.2.4过电保护：在电源总配电柜（箱）、弱电进线处及室外电缆引入出装电涌保护器（SPD）。
3.3.2.5各单体楼接地形式：采用TN-C-S系统，电源在进户处做重复接地，增设专用接地线(PE)，采用黄绿双色线。
3.3.2.6金属电缆桥架各段做好跨接，要求连接处不小于2个防松螺栓。
3.4火灾自动报警与联动系统3.4.1各单体楼按第二级保护对象设计，消火栓控制室设在楼一层内。
3.4.2各楼层设报警探测器、手动报警按钮、声光报警器、送分口模块及应急疏散照明。
3.4.3消防动力双回路均在末端自动切换。
3.4.4在消防控制室社联动控制，控制方式分手动控制和自动控制两种，通过联动控制台可以实现对消火栓及增压泵的控制。
3.5电视、电话及宽带系统电视、电话及宽带系统由室外埋地（埋深1.5m）引入至地下室、管道井电缆桥架内，然后又管道井引至住宅户内DD箱（距地0.5M安装）。
DD箱至户内各房间采用RPEφ20穿线管。

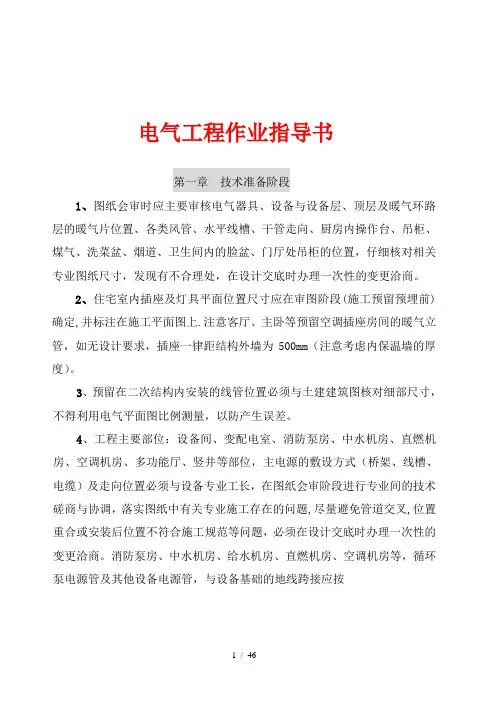

四、施工部署4、1施工前准备4.1.1技术准备工作施工前技术人员必须详细审图，提出问题并在图纸会审时落实。
然后要根据工程特点编制施工方案，根据方案提出材料计划，并向施工人员下达详细的技术交底。
4.1.2人员准备工作施工人员上岗必须经过培训，掌握施工工艺，技术操作方法，方可上岗，特殊工种必须持证上岗。
4.1.3电气工程主要机具准备。
详见下图：4.1.4劳动力计划及安排4.2电气工程主要施工方法及质量要求4.2.1管道敷设分项,检验批工程施工方法及质量要求4.2.1.1首先要求在配合结构预埋中,施工人员必须认真熟悉图纸,严格按设计要求的管路规格、型号及敷设方式进行施工。
4.2.1.2关于管路的连接、防腐、弯曲度、弯曲半径、跨度接地、保护层、管盒固定、标高、关口处理要严格按照规范要求及施工工艺标准。
在施工中应认真加强看管，保证管路畅通，及时做好自检、互检、隐检、预检工作，并及时报验监理，保证施工符合实际和规范要求。
4.2.1.3按照施工规范要求，相线、零线及保护地线颜色应加以区分。
相线——黄、绿、红色零线——淡蓝色保护地线——黄绿双色线4.2.1.4穿线完毕后，应对线路做绝缘遥测，选用1000V、0-1000M欧姆的绝缘电阻表测量。
照明线路绝缘电阻不小于0.5M欧姆，动力线路绝缘电阻不小于1M欧姆。
4.3防雷接地分项检验批工程的施工方法及质量要求4.3.1本工程防雷等级为三级，采用TN-C-S接地方式，将设备保护接地，防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置。
工频接地电阻不大于1欧姆。
4.3.2配电箱进场时，应有铭牌，并注明生产厂家名称，附件齐全，并做好检查记录。
4.3.3配电箱安装工艺流程设备进场检验→弹线定位→明装配电箱螺栓固定、安装配电箱→盘面组装→箱体固定→绝缘遥测4.4灯具、开关、插座安装4.4.1灯具安装前，应对灯具进行外观检查，完好无损的灯具方可使用。
根据灯具的安装场所，检查灯具是否符合要求，灯内配线是否符合设计及工艺标准。
4.4.2开关、插座规格型号符合设计要求，产品应有合格证，进场检验合格，所有开关的切断位置一致，电器灯具的相线应经开关控制，单相插座应左零右火，三孔或三相插座接地保护均在上方，开关不得放在门后，成排安装的开关，插座高度应一致，高度差不大于2mm，同一室内安装的插座高度不应大于5mm。
4.4.3工艺流程灯具、开关、插座的检验→组装→安装接地→通电试运行4．4.5管道敷设分项检验批质量标准①、材质及规格、品种型号必须符合设计及规范要求，各种材料必须有合格证，钢管必须内外防腐，在砼内敷设宜做内防腐，管路弯曲半径≥10D,凹扁度≤0.10，保护层≥15mm。
②、管内穿线分项检验批质量标准材质及品种、规格、型号必须符合设计及规范要求，材料必须有合格证。
导线绝缘电阻必须≥0.5M欧姆，穿线前应在盒箱位置标高准确无误的情况下进行，同时在穿线前必须将箱盒清理干净，做到导线分色正确，余量适量。
③、接地装置分项检验批质量标准材质的品种、规格型号必须符合设计及规范要求，材料必须有合格证及钢材批件。
接地电阻遥测必须符合要求，焊接长度与圆钢≥6D，圆钢与扁钢≥6D扁钢与扁钢≥2D，且须三面焊，要求焊缝饱满，平整光滑。
焊后将焊药清理干净，在焊接处进行防腐处理。
④、电气器具及配电箱安装质量标准材质及规格、品种型号必须符合设计及规范要求，并且必须有合格证。
开关、插座及配电箱安装应做到横平竖直、标高准确、紧贴墙面、固定牢固、接地保护良好。
灯具必须安装牢固，并符合规范要求，接线正确，所有接压线不伤线芯及绝缘层，箱内接压线做到整齐美观，牢靠并编号正确。
⑤、建筑电器分部外观质量标准工程所有材料必须选用优良产品，并做到品种、型号、规格符合设计要求，质量合格，出厂证明文件齐全，有合格证检验报告。
施工安装符合设计图纸要求，工程质量符合施工质量验收标准要求，在线路敷设，配电箱，开关插座，照明器具及防雷接地等分项上，外观质量必须达到优良标准。
4.4.6建筑电器安装工程通病预防措施4.4.6.1管道敷设通病：管路不齐，管口进入箱盒不一致，钢管管口出现毛刺，弯曲半径不够，有扁凹、开裂和严重锈蚀现象。
该进行防腐处理的未做，墙面地面敷设管路出现裂缝。
原因分析；锯管管口不齐，是因为操作时，钢锯不垂直和不正所导致。
套丝乱扣、管口有毛刺是由于锯管后未用锉刀打光口。
弯曲半径小时因为煨管时出弯太急。
弯管器的槽过宽也会出现管径弯扁。
表面凹裂现象、出现裂缝是因为管路的保护层太薄引起，在受力的情况下出现裂缝。
预防措施：锯管时，人必须站稳，手腕不要颤动，出现马蹄口时，可用板锉锉平，然后用圆锉将管口锉成喇叭口。
套丝时应先检查板牙是否符合规范、标准，应加防滑油。
管口入箱盒时可以在外部加锁母。
敷设管路时，保护层一定要大于20mm以上，这样才能避免出现裂缝现象。
4.4.6.2箱盒安装质量通病：箱盒安装标高不一致，箱盒开孔不整齐，铁盒变形，箱盒内赃物未清除。
原因分析：稳箱盒时未参照土建装饰预放的统一水平线控制标高，铁箱盒用电气焊切割开孔，致使箱盒变形。
孔径不规矩，安装电气时，没有清除残存及箱盒的赃物和灰砂。
预防措施：稳箱盒标高时，可以参照土建装饰统一预放的水平线，箱盒开眼孔，必须用专用的开孔工具，保持箱盒眼孔整齐。
穿线前应先清除箱盒内灰渣，再刷道防锈漆。
穿线后用接线盒的盖板将盒子临时盖好。
4.4.6.3管内穿线质量通病：先穿线后戴护口或者根本不戴护口，导线背扣或死扣，损伤绝缘层。
相线未进开关，螺口灯头相线未接到灯头的舌簧上.穿线过程中弄脏经油漆粉刷好的墙面和顶板。
穿插线不分颜色。
原因分析：穿线前放线时，将整盘线往外抽拖，引起螺旋形圈集中，出现背扣，导线任意在地面上拖拉而被弄脏，操作人员手脏，相线和零线因使用同一种颜色，不易区分，而且在断线留头时，没有严格做好记号，一致相线和零线混淆不清，结果相线未进开关，也未安在螺灯头的舌簧上。
预防措施：穿线之前要严格戴好护口，管口无丝扣的可带塑料内户口，放线时应用放线车，将整盘导线放在盘上，并在轴线上做好标记，自然转动轴放出导线，就不会出现螺圈。
可以防止背扣和导线拖地弄脏，为做到相线、零线、地线不混淆，可采用不同颜色的导线。
4.4.6.4灯具安装质量通病：吊顶上嵌入灯具安装不牢，灯具接线、螺灯口接线不对。
原因分析：没有专用固定吊筋，或吊筋过小。
导线分色不清，未校查清楚，导线未分色。
预防措施：换用符合要求的吊筋，凡超重的灯具，均用专用吊筋，按要求分色，按图纸要求查清后在托线。
