能量回馈装置
概述
能量回馈装置是上海辛格林纳新时达电机有限公司为满足客户需求而精心设计高性能全自动能量回馈性节能装置。采用先进的 IGBT 器件和相幅控制 PWM 算法，可用于提高变频器的减速制动能力，同时将电机在制动过程中产生并输入到变频器的能量回馈到电网，从而在满足变频器有效制动的同时，能把 95% 以上的再生电能回收利用。
功能特点
使用专用高速DSP芯片，及时准确跟踪电网电压，反馈冲击小，效率高
采用相幅控制算法PWM脉宽调制技术
采用高速IGBT开关器件，开关损耗少，运行效率高
网侧电流波形正弦化，电流总谐波（THD）远小于5%。
功率因数近似等于1；或可用于电网的功率补偿
网侧功率因数可调，可再生能源回馈并网装置可以做到负功率因数运行。
无需专用变压器，故可适于各种应用
无需制动斩波器，可选配制动电阻增强系统安全性
采用能量回馈专用电抗器，dv/dt耐冲击性高，铁芯损耗低，长寿高效
采控制系统网侧呈电流源特性，容易做成多单元并联装置，易于可再生能源回馈并网装置大功率化具有直流接反、过流、短路、温度以及网侧电压异常等保护功能
具有动态响应快，能在短时间内输出大电流，整体效率高等优点
采用长寿命滚珠轴承风扇整机强迫风冷，设备工作温度低，回馈效率高
符合多种严格的国家和行业标准
主要技术性能指标
150% 0Hz （带 PG 卡矢量控制）
电网频率45Hz ～ 65Hz ，±3Hz ，偏差超过 3Hz 降额使用回馈起始电压实际直流母线泵升 30V 开始工作
滞环电压20V
回馈算法相幅控制 PWM 算法
回馈方式正弦波电流方式
回馈电能 THD ＜ 5%
交流侧功率因数＞
效率（η ）＞ 90%
制动响应时间<2ms
制动力矩150% 持续 10s ； 120 ％持续 60s
工作制100 ％额定力矩持续工作（占空比为 25 ％ )
风扇控制根据散热器温度自动开启 / 关闭
三相电网缺相保
有
护
过压保护直流侧 780V
过流保护160% 额定电流
过热保护温度电阻检测
冷却方式强迫风冷
防护等级IP20
环境温度湿度
环境湿度 90 ％ RH 以下（不结露）， -10 ～40 ℃ ，通风良好
振动度0.5g 以下
安装场所
室内、海拔不大于 1000m ，无阳光直射，无导电性粉尘及腐蚀性气体。
-RG 380V,外型尺寸及安装尺寸
型号安装尺寸外形尺寸
安装
孔径
重量(kg)
iAStar -RG
A(m
m)
B(mm
)
H
(mm)
W
(mm)
D
(mm)
1018 100 397
4
20
2
13
制动能量回馈系统协调控制 张俊智，张鹏君，陆欣，陈鑫 清华大学汽车安全与节能国家重点实验室，北京，100084 【摘要】本文为混合动力电动汽车设计了分层控制的制动能量回馈系统，该分层结构主要包括驾驶员意图识别、能量管理和元件协调控制三个部分。分层控制结构的采用，将复杂的制动能量回馈系统简化为若干部分，降低了控制难度，为研究提供了便利。所设计的系统已在一款串联混合动力客车上实现，并根据中国城市公交循环工况进行了道路测试。 【关键词】混合动力电动汽车，制动能量回馈系统，分层控制结构，协调控制 Coordinated Control for Regenerative Braking System Zhang Junzhi, Zhang Pengjun, Luxin, Chen Xin State Key Lab. of Automotive Energy and Safety, Tsinghua University, Beijing, China, 100084 Abstract: This paper presents a design of regenerative braking system(RBS) for hybrid electric vehicles using hierarchical control structure and method. The hierarchical model is mainly composed of three modules for driver intent identification, energy management and coordinated control based on components control. As a consequence, RBS, a complicated hybrid dynamic system, is successfully decomposed by several simple modules. The control system and strategies are carried out on a typical serial HEV bus, and tested on road based china typical urban cycle.. Key words: hybrid electric vehicles, regenerative braking system, hierarchical control structure, coordinated control 1 介绍 车辆的动能通过制动能量回馈系统可转化为其它形式能量储存起来，并进一步用于车辆驱动。研究显示，在城市驾驶循环中，发动机发出能量的大约1/3至1/2被制动过程所消耗[1，2]。因此，回馈制动是车辆提高燃油经济性并降低排放的有效方法，有助于缓解能源危机和环境污染。

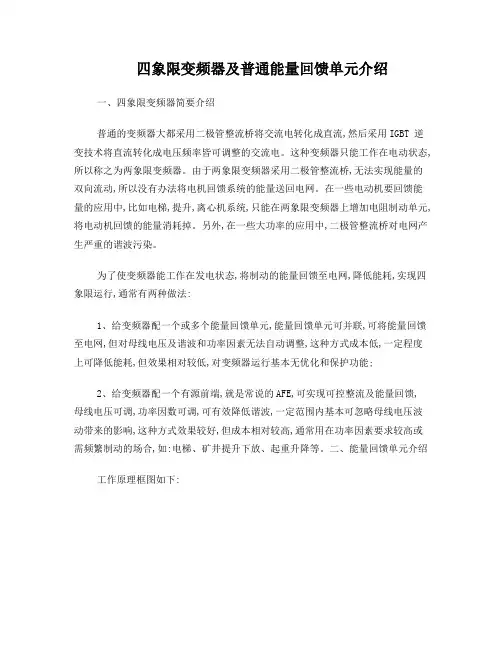

四象限变频器及普通能量回馈单元介绍 一、四象限变频器简要介绍 普通的变频器大都采用二极管整流桥将交流电转化成直流，然后采用IGBT 逆变技术将直流转化成电压频率皆可调整的交流电。这种变频器只能工作在电动状态，所以称之为两象限变频器。由于两象限变频器采用二极管整流桥，无法实现能量的双向流动，所以没有办法将电机回馈系统的能量送回电网。在一些电动机要回馈能量的应用中，比如电梯，提升，离心机系统，只能在两象限变频器上增加电阻制动单元，将电动机回馈的能量消耗掉。另外，在一些大功率的应用中，二极管整流桥对电网产生严重的谐波污染。 为了使变频器能工作在发电状态，将制动的能量回馈至电网，降低能耗，实现四象限运行，通常有两种做法： 1、给变频器配一个或多个能量回馈单元，能量回馈单元可并联，可将能量回馈至电网，但对母线电压及谐波和功率因素无法自动调整，这种方式成本低，一定程度上可降低能耗，但效果相对较低，对变频器运行基本无优化和保护功能； 2、给变频器配一个有源前端，就是常说的AFE，可实现可控整流及能量回馈，母线电压可调，功率因数可调，可有效降低谐波，一定范围内基本可忽略母线电压波动带来的影响，这种方式效果较好，但成本相对较高，通常用在功率因素要求较高或需频繁制动的场合，如：电梯、矿井提升下放、起重升降等。二、能量回馈单元介绍 工作原理框图如下： 能量回馈单元没有DSP处理器，所有控制由硬件完成，逆变功率部分采用IGBT，实际应用时电气连接图如下：
