ycy14-1b轴向变量泵调节说明

名称：YCY14-1B 压力补偿变量描述描述：：CY14-1B 型轴向柱塞泵，是采用配油盘、缸体旋转的轴向柱塞泵。

由于滑靴和变量头之间、配油盘和缸体之间采用了液压力平衡结构，因而与其它类型的泵相比较，它具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。

它适用于机床、锻压、冶金、工程、矿山等机械及其液压传动系统中。

型号说明型号说明：：6363 Y C Y 1414 - 1B 1B F 1 2 3 4 5 6 71、 公称排量（ml/r）2、 变量形式：M-定量，S-手动变量，D-电动变量，C-伺服变量，Y-压力补偿变量，MY-定级压力补偿变量，P-恒压变量，LZ-零位对中液动变量3、 公称压力：C 为31.5Mpa，G 为24.5Mpa4、 Y 表示泵，M 表示马达5、 结构形式：缸体旋转轴向柱塞泵（马达）6、 结构设计序号7、 转向（从轴端看）：无标记为正旋转泵，F 为反转泵（逆时针）性能参数性能参数：：*CY *CY（（CM CM））1414--1B 轴向柱塞泵轴向柱塞泵（（马达马达））的系列参数的系列参数 公称流量L/min 最大传动功率KW 型号公称压力Mpa 公称排量ml/r 1000r/min1500r/min1000r/min1500r/min 最大理论扭矩Nm重量Kg 1.25MCY （M）14-1B 31.5 1.25 1.25 1.88 0.7 1.1 6.3 6.92.5MCY（M）14-1B31.5 2.5 2.5 3.75 1.43 2.2 12.6 7.2 10*CY（M）14-1B31.5 10 10 156.29.35616.4-2613*CY（M）31.5 13 13 19.5 8 12 72 16.4-26 14-1B31.5 16 16 24 9.9 14.8 89 16.4-26 16*CY（M）14-1B31.5 25 25 37.5 14.6 22 139 28.4-41 25*CY（M）14-1B32*CY（M）31.5 32 32 48 18.7 28 178 28.4-41 14-1B31.5 40 40 60 23.3 35 223 28.4-41 40*CY（M）14-1B63*CY（M）31.5 63 63 94.5 36.8 55 352 56-74 14-1B31.5 80 80 120 46.7 70 445 56-74 80*CY（M）14-1B100*CY（M）31.5 100 100 150 58 87.5 557 80-110 14-1B31.5 125 125 188 73 109 696 80-110 125*CY（M）14-1B160*CY（M）31.5 160 160 240 93 140 891 138-168 14-1B31.5 250 250 375 146 218 1392 200-232 250CY（M）14-1B注：变量泵的传动功率按实际工况P*Q/60η值计算：推荐管道或管接头通径尺寸推荐管道或管接头通径尺寸：型号 进口（内径） 出口（内径） 泄油口（内径）1.25MCY（M）14-1B ≥∮13 ∮10 ≥∮82.5MCY（M）14-1B ≥∮13 ∮10 ≥∮810*CY（M）14-1B ≥∮16 ∮13 ≥∮1013*CY（M）14-1B ≥∮16 ∮13 ≥∮1016*CY（M）14-1B ≥∮16 ∮13 ≥∮1025*CY（M）14-1B ≥∮28 ∮20 ≥∮1032*CY（M）14-1B ≥∮28 ∮20 ≥∮1440*CY（M）14-1B ≥∮28 ∮20 ≥∮1463*CY（M）14-1B ≥∮34 ∮26 ≥∮1580*CY（M）14-1B ≥∮38 ∮26 ≥∮15100*CY（M）14-1B ≥∮38 ∮34 ≥∮15125*CY（M）14-1B ≥∮55 ∮42 ≥∮18160*CY（M）14-1B ≥∮55 ∮42 ≥∮18250CY（M）14-1B ≥∮64 ∮50 ≥∮18使用注意事项使用注意事项：：★泵的转向，一律按顺进针旋向（从轴端看），用户需要反时针旋向或做马达用，必须在订货时说明（祥见型号说明）★泵和电机之间用弹性联轴器联接，并要求同心，否则会产生噪声、效率降低及其它故障。

Q**CY14-1B轴向柱塞泵维修、安装、选型、功率计算等技术解决方案Q**CY14-1B轴向柱塞泵维修、安装、选型、功率计算等技术解决方案Q**CY14-1B：斜盘式手动变量柱塞泵/马达-----型号说明MCY14-1B：斜盘式定量柱塞泵/马达-----系列规格在公称压力为31.5MPa下，还派生有1.25、5、13、16、32、100ml/r排量规格Q**CY14-1B：斜盘式手动变量柱塞泵/马达-----功率计算N=QP/(60η) (Kw ) 实际使用的电机功率Q——流量 L/min(实际使用流量)P——压力 MPa(实际使用压力)η——总效率可取0.85用户可按实际使用负荷照上列公式计算后选用电机。

Q**CY14-1B：斜盘式手动变量柱塞泵/马达-----使用须知1、安装联接方法CY型轴向柱塞泵系单向旋转泵，一般均为正向旋转（从轴端看顺时针方向，反之为反向；用户若需反向旋转泵请在订货时说明）。

因此，安装时应首先注意旋转方向，进出油口接管也应符合泵上标记要求。

注意在泵使用前要向回油口（朝上）内加满油。

油泵可以用支架或法兰安装，泵和原动机应采用共同的基础支座。

支架、法兰和基础都就有足够的刚性，以免油泵运转时产生振动。

对于流量大于或等于160L/min的泵，由于原动机功率较大，建议不要安装在油箱上。

泵的传动轴与原动机的输出轴安装的同轴度误差及其找正方法如下：（1）支架安装：原动机输出轴与支架安装精度的检查方法见下图；左图中，同轴度误差为Ф0.05；右图中，垂直度误差为Ф0.05（R为泵安装螺孔分布圆半径）；（2）法兰安装：在这种安装形式中，如果原动机与泵之间是采用联轴器联接，则其安装精度检查方法同上图。

如果将泵轴直接插入原动机输出轴内，则其安装精度检查方法见下图。

泵和原动机传动轴之间应尽可能采用弹性联轴器联接，所用弹性联轴器也应符合有关标准。

推荐采用梅花形联轴器或弹性圆柱销联轴器。

以免泵轴承受径向力。

名称：YCY14-1B 压力补偿变量描述描述：：CY14-1B 型轴向柱塞泵，是采用配油盘、缸体旋转的轴向柱塞泵。

由于滑靴和变量头之间、配油盘和缸体之间采用了液压力平衡结构，因而与其它类型的泵相比较，它具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。

它适用于机床、锻压、冶金、工程、矿山等机械及其液压传动系统中。

型号说明型号说明：：6363 Y C Y 1414 - 1B 1B F 1 2 3 4 5 6 71、 公称排量（ml/r）2、 变量形式：M-定量，S-手动变量，D-电动变量，C-伺服变量，Y-压力补偿变量，MY-定级压力补偿变量，P-恒压变量，LZ-零位对中液动变量3、 公称压力：C 为31.5Mpa，G 为24.5Mpa4、 Y 表示泵，M 表示马达5、 结构形式：缸体旋转轴向柱塞泵（马达）6、 结构设计序号7、 转向（从轴端看）：无标记为正旋转泵，F 为反转泵（逆时针）性能参数性能参数：：*CY *CY（（CM CM））1414--1B 轴向柱塞泵轴向柱塞泵（（马达马达））的系列参数的系列参数 公称流量L/min 最大传动功率KW 型号公称压力Mpa 公称排量ml/r 1000r/min1500r/min1000r/min1500r/min 最大理论扭矩Nm重量Kg 1.25MCY （M）14-1B 31.5 1.25 1.25 1.88 0.7 1.1 6.3 6.92.5MCY（M）14-1B31.5 2.5 2.5 3.75 1.43 2.2 12.6 7.2 10*CY（M）14-1B31.5 10 10 156.29.35616.4-2613*CY（M）31.5 13 13 19.5 8 12 72 16.4-26 14-1B31.5 16 16 24 9.9 14.8 89 16.4-26 16*CY（M）14-1B31.5 25 25 37.5 14.6 22 139 28.4-41 25*CY（M）14-1B32*CY（M）31.5 32 32 48 18.7 28 178 28.4-41 14-1B31.5 40 40 60 23.3 35 223 28.4-41 40*CY（M）14-1B63*CY（M）31.5 63 63 94.5 36.8 55 352 56-74 14-1B31.5 80 80 120 46.7 70 445 56-74 80*CY（M）14-1B100*CY（M）31.5 100 100 150 58 87.5 557 80-110 14-1B31.5 125 125 188 73 109 696 80-110 125*CY（M）14-1B160*CY（M）31.5 160 160 240 93 140 891 138-168 14-1B31.5 250 250 375 146 218 1392 200-232 250CY（M）14-1B注：变量泵的传动功率按实际工况P*Q/60η值计算：推荐管道或管接头通径尺寸推荐管道或管接头通径尺寸：型号 进口（内径） 出口（内径） 泄油口（内径）1.25MCY（M）14-1B ≥∮13 ∮10 ≥∮82.5MCY（M）14-1B ≥∮13 ∮10 ≥∮810*CY（M）14-1B ≥∮16 ∮13 ≥∮1013*CY（M）14-1B ≥∮16 ∮13 ≥∮1016*CY（M）14-1B ≥∮16 ∮13 ≥∮1025*CY（M）14-1B ≥∮28 ∮20 ≥∮1032*CY（M）14-1B ≥∮28 ∮20 ≥∮1440*CY（M）14-1B ≥∮28 ∮20 ≥∮1463*CY（M）14-1B ≥∮34 ∮26 ≥∮1580*CY（M）14-1B ≥∮38 ∮26 ≥∮15100*CY（M）14-1B ≥∮38 ∮34 ≥∮15125*CY（M）14-1B ≥∮55 ∮42 ≥∮18160*CY（M）14-1B ≥∮55 ∮42 ≥∮18250CY（M）14-1B ≥∮64 ∮50 ≥∮18使用注意事项使用注意事项：：★泵的转向，一律按顺进针旋向（从轴端看），用户需要反时针旋向或做马达用，必须在订货时说明（祥见型号说明）★泵和电机之间用弹性联轴器联接，并要求同心，否则会产生噪声、效率降低及其它故障。

使用须知
1. 油泵可以用支座或法兰安装，泵和原动机应采用共同的基础支座，法兰和基础都应有足够的刚性，对于流量大于（或等于）160L/min 的泵，不宜安装在油箱上。

2. 泵的传动轴与原动机输出轴间的同轴度误差应不大于Φ0.05。

3. 泵和原动机输出轴间应采用弹性联轴器联接，并严禁在泵轴上安装皮带轮或齿轮驱动油泵，若一定要皮带轮或齿轮与泵联接，则应加一对支座来安装皮带轮或齿轮，该支座与泵轴的同轴度误差应不大于Φ0.05。

4. 油箱设计，接管布置与辅件设置等，都应符合机械工业出版社92 版“机械设计手册”5 卷P727 中的要求或其它手册中的有关规定，且在油箱灌油之前，油箱、管道须经酸洗或磷化处理，整个系统应清洗干净，灌油时应采用滤油机对油液进行滤清。

5. 在使用过程中，严禁由于系统发热而将油箱盖或注油孔打开，防止灰尘及其它脏物进人油箱。

6. 油泵宜采用倒灌自吸，不得己而将油泵安装在油箱上或立式安装自吸时，自吸高度不得大于500 mm，且限于全排量起动。

7. 在油泵吸油管道上不允许安装滤油器．吸油管道通径不小于推荐的数值，吸油管道上的截止阀通径应比吸油管道通径大一档，吸油管道长L < 2000mm ，管道弯头不多于两个。

8. 油泵的泄油管应直接接油箱，回油背压应不大于0.05Mpa。

9. 油泵启动前，必须通过壳上的泄油口向泵内灌满清洁的工作油。

启动时应先点动数次，油流方向和声音都正常后，在低压下运转5～10 分钟，然后投入正常运行。

10.工作介质：推荐使用N46抗磨液压油。

如使用其他液压油，要求E50＝3～5 . 粘度指数大于90。

名称：YCY14-1B 压力补偿变量描述描述：：CY14-1B 型轴向柱塞泵，是采用配油盘、缸体旋转的轴向柱塞泵。

由于滑靴和变量头之间、配油盘和缸体之间采用了液压力平衡结构，因而与其它类型的泵相比较，它具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。

它适用于机床、锻压、冶金、工程、矿山等机械及其液压传动系统中。

型号说明型号说明：：6363 Y C Y 1414 - 1B 1B F 1 2 3 4 5 6 71、 公称排量（ml/r）2、 变量形式：M-定量，S-手动变量，D-电动变量，C-伺服变量，Y-压力补偿变量，MY-定级压力补偿变量，P-恒压变量，LZ-零位对中液动变量3、 公称压力：C 为31.5Mpa，G 为24.5Mpa4、 Y 表示泵，M 表示马达5、 结构形式：缸体旋转轴向柱塞泵（马达）6、 结构设计序号7、 转向（从轴端看）：无标记为正旋转泵，F 为反转泵（逆时针）性能参数性能参数：：*CY *CY（（CM CM））1414--1B 轴向柱塞泵轴向柱塞泵（（马达马达））的系列参数的系列参数 公称流量L/min 最大传动功率KW 型号公称压力Mpa 公称排量ml/r 1000r/min1500r/min1000r/min1500r/min 最大理论扭矩Nm重量Kg 1.25MCY （M）14-1B 31.5 1.25 1.25 1.88 0.7 1.1 6.3 6.92.5MCY（M）14-1B31.5 2.5 2.5 3.75 1.43 2.2 12.6 7.2 10*CY（M）14-1B31.5 10 10 156.29.35616.4-2613*CY（M）31.5 13 13 19.5 8 12 72 16.4-26 14-1B31.5 16 16 24 9.9 14.8 89 16.4-26 16*CY（M）14-1B31.5 25 25 37.5 14.6 22 139 28.4-41 25*CY（M）14-1B32*CY（M）31.5 32 32 48 18.7 28 178 28.4-41 14-1B31.5 40 40 60 23.3 35 223 28.4-41 40*CY（M）14-1B63*CY（M）31.5 63 63 94.5 36.8 55 352 56-74 14-1B31.5 80 80 120 46.7 70 445 56-74 80*CY（M）14-1B100*CY（M）31.5 100 100 150 58 87.5 557 80-110 14-1B31.5 125 125 188 73 109 696 80-110 125*CY（M）14-1B160*CY（M）31.5 160 160 240 93 140 891 138-168 14-1B31.5 250 250 375 146 218 1392 200-232 250CY（M）14-1B注：变量泵的传动功率按实际工况P*Q/60η值计算：推荐管道或管接头通径尺寸推荐管道或管接头通径尺寸：型号 进口（内径） 出口（内径） 泄油口（内径）1.25MCY（M）14-1B ≥∮13 ∮10 ≥∮82.5MCY（M）14-1B ≥∮13 ∮10 ≥∮810*CY（M）14-1B ≥∮16 ∮13 ≥∮1013*CY（M）14-1B ≥∮16 ∮13 ≥∮1016*CY（M）14-1B ≥∮16 ∮13 ≥∮1025*CY（M）14-1B ≥∮28 ∮20 ≥∮1032*CY（M）14-1B ≥∮28 ∮20 ≥∮1440*CY（M）14-1B ≥∮28 ∮20 ≥∮1463*CY（M）14-1B ≥∮34 ∮26 ≥∮1580*CY（M）14-1B ≥∮38 ∮26 ≥∮15100*CY（M）14-1B ≥∮38 ∮34 ≥∮15125*CY（M）14-1B ≥∮55 ∮42 ≥∮18160*CY（M）14-1B ≥∮55 ∮42 ≥∮18250CY（M）14-1B ≥∮64 ∮50 ≥∮18使用注意事项使用注意事项：：★泵的转向，一律按顺进针旋向（从轴端看），用户需要反时针旋向或做马达用，必须在订货时说明（祥见型号说明）★泵和电机之间用弹性联轴器联接，并要求同心，否则会产生噪声、效率降低及其它故障。

力士乐a4vg高压柱塞泵胡锦涛在当天晚宴的致辞中再次表示，只要中美双方始终从战略高度和长远角度审视和处理中美关系，牢牢把握两国的共同战略利益，相互尊重，平等相待，加强交流，发展合作，就一定能够实现互利共赢。

此前，胡锦涛在下榻酒店会见了葛瑞格尔。

胡锦涛说，华盛顿州是美国大陆距离中国最近的地方，在发展对华关系方面走在前列。

他欢迎华盛顿州工商等各界朋友同中方加强交流，使该州同中国各领域的合作不断取得新成果。

葛瑞格尔说，在华盛顿州的发展过程中，华人作出了重要贡献，中国文化在该州的影响很大，已经很好地融入当地文化。

该州为同中国在经贸等领域形成的强有力的关系感到鼓舞，希望不断深化和扩大双方在经贸、卫生、教育、科技等领域的合作。

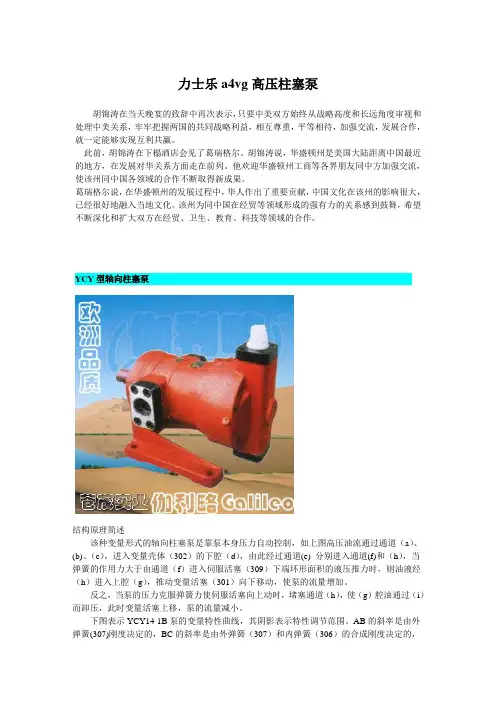

YCY型轴向柱塞泵结构原理简述该种变量形式的轴向柱塞泵是靠泵本身压力自动控制，如上图高压油流通过通道（a）、(b)、（c），进入变量壳体（302）的下腔（d），由此经过通道(e) 分别进入通道(f)和（h），当弹簧的作用力大于由通道（f）进入伺服活塞（309）下端环形面积的液压推力时，则油液经（h）进入上腔（g），推动变量活塞（301）向下移动，使泵的流量增加。

反之，当泵的压力克服弹簧力使伺服活塞向上动时，堵塞通道（h），使（g）腔油通过（i）而卸压，此时变量活塞上移，泵的流量减小。

下图表示YCY14-1B泵的变量特性曲线，其阴影表示特性调节范围。

AB的斜率是由外弹簧(307)刚度决定的，BC的斜率是由外弹簧（307）和内弹簧（306）的合成刚度决定的，CD的长短取决于限位螺钉的位置（限制变量头的倾斜角）。

调节变量特性时，如需按A1B1C1D1规律变化，可先将限位螺钉拧至上端，然后调节弹簧套（305）使其流量刚发生变化时的压力与A1点的压力相符，再调节限位螺钉，使流量不再变化时的高压流量与D1点的流量相符，其中间压力与流量的变化关系是预先设计好的，不需要调整，只要A1和D1两点的流量、压力调好了，该泵就自动地按A1B1C1特性曲线变化。

动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头（或斜盘）上。

这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。

这种变量型式的泵，输出压力小于调定恒压力时，全排量输出压力油，即定量输出，在输出油液的压力达到调定压力时，就自动地调节泵流量，以保证恒压力，满足系统的要求。

泵的输出恒压值，根据需要，在调压范围内可以无级调定，泵的结构见图 6 ，该结构将输出的压力油同时通至变量活塞下腔和和恒压阀的控制油入口，当输出压力小于调定恒压力时，作用在恒压阀芯上的油压推力小于调定弹簧力，恒压阀处于开启状态，压力油进入变量活塞上腔，变量活塞压在最低位置，泵全排量输出压力油；当泵在调定恒压力工作时，作用在恒压阀芯上的油压推力等于调定弹簧力，恒压阀的进排油口同时处于开启状态，使变量活塞上下腔的油压推力相等，变量活塞平衡在某一位置工作，若液压阻尼（负载）加大，油压瞬时升高，恒压阀排油口开大、进油口关小，变量活塞上腔比较下腔压力降低、变量活塞向上移动，泵的流量减小，直至压力下降到调定恒压力，这时变量活塞在新的平衡位置工作。

反之，若液压阻尼（负载）减小，油压瞬时下降，恒压阀进油口开大，排油口关小，变量活塞上腔比较下腔油压升高，变量活塞向下移动，泵的流量增大，直至压力上升至调定恒压力。

主体部分（参见结构剖）由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传YCY14-1B ：斜盘式压力补偿变量（恒功率）柱塞泵/ 马达结构剖视YCY14-1B ：斜盘式压力补偿变量柱塞泵/ 马达工作原理主体部分（参见结构剖）由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头（或斜盘）上。

这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。

压力补偿变量泵的出口流量随出口压力的大小近似地在一定范围内按恒功率曲线变化。

当来自主体部分的高压油通过通道（a）、（b）、（c）进入变量壳体下腔（d）后，油液经通道（e）分别进入通道（f）和（h），当弹簧的作用力大于由油道（f ）进入伺服活塞下端环形面积上的液压推力时，则油液经（h）到上腔（g），推动变量活塞向下运动，使泵的流量增加。

名称：MCY14-1B定量泵
使用注意事项：
★泵的转向，一律按顺进针旋向（从轴端看），用户需要反时针旋向或做马达用，必须在订货时说明（祥见型号说明）
★泵和电机之间用弹性联轴器联接，并要求同心，否则会产生噪声、效率降低及其它故障。

★本泵有一定的自吸能力，可安装在油箱上面使用，吸入高度不大于0.5m。

但对于流量大于160L/min的泵推荐采用倒灌自吸。

★泵在第一次启动时前，必须通过泄油口向泵壳体内灌满清洁的工作油液，否则不能启动！
★油泵壳体内要求承受一定的压力，但由于受回转密封圈和压力补偿变量泵上的法兰密封垫的限制，壳体内压力不宜超过0.5Mpa。

同时泄油管应尽可能选大，并尽可能直接回油箱。

★工作介质，推荐使用20号或30号液压油，也可采用E50=3~5，粘度指数不大于90的机械油。

正常工作油温10~65℃。

★使用新泵时，更换清洁液压油；使用过程中，定期检查油液的清洁度，并定期更换液压油，以提高油泵的使用寿命和使用效率。

★用户可按实际使用负荷计算油泵传动功率选用电机，选用电机功率应不低于计算值。

计算公式：N=Q*P/60*η（千瓦）
其中Q---实际使用流量（L/min）
P--------实际工作压力（Mpa）
η------总效率（可取0.85）
★本产品不带支座出厂，用户如需支座，可另行订货。
