双路双控数字变频振动送料控制器（实现一拖二）
PCK2-31A/B 型
上海图子实业有限公司
感谢您使用我公司出品的PCK 系列数字振动送料控制器
本手册提供了本公司控制器安装调试、参数设定、故障排除、异
常诊断及日常维护等相关注意事项。请在装机前仔细阅读本手册，以期发挥最佳性能并维护安全。
本规格书适用于PCK2-31A/B 型系列双路双控数字变频振动送料
控制器。
注意事项：
1. 任何情况下都不可以在带电状态下拔插或试图触摸插座内各
接点，以防触电和发生意外。
2. 请不要在室外、可能会进水、阳光暴晒场所工作，也不要在超
越本手册规定温度范围之外工作。
3. 请勿将本控制器在超越设计极限状态下工作。
4. 本控制器不能连接到380V 交流电，这回造成本机严重损毁。
5. 请勿采用继电器等设备切断供电的方式来控制本控制器输出。
6. 请严格按照本操作手册使用，对于不按照本手册操作造成的任
何设备或人身伤害，本公司不承担任何民事和刑事责任。
7. 通电中及切断电源5 分钟内请不要打开前盖。
8. 请务必确认接好接地线。
9. 如本机出现故障时别打开机壳先致电本公司或代理商，由相关
技术人员指导故障排除。如自行先打开本控制器，本公司不承
担保修责任。
目录
1. 技术格 (4)
2. 控制面板图示 (5)
3. 控制面板按键功能 (6)
3.1. 基本功能 (6)
3.2. 高级功能 (6)
4. 控制面板显示功能 (7)
4.1. 上电显示 (7)
4.2. 运行显示 (7)
4.3. 故障显示 (8)
5. 外部扩展功能 (9)
5.1. 外部开关传感器 (9)
5.2. 速度预置 (9)
5.3. 外部电位器控制 (9)
5.4. 低电压信号输出 (10)
5.5. 同步输入输出 (10)
1. 技术规格
名称双路双控数字变频振动送料控制器
型号PCK2-31A/B
用途用于控制自动化设备中的振动送料机
输入电源AC 220V±20％，50/60Hz
输出状态可同时控制输出到两个振动盘，每路参数独立配置输出电压AC 0 ~ 260V（均为用户独立可调）
输出频率40 ~ 400Hz（均为用户独立可调）
输出电流每路最大输出电流3A，A+B 共享最大输出电流4A 输出容量每路最大输出容量660VA，A+B 共享最大输出容量880VA 用户界面轻触键盘、数码显示、指示灯
扩展功能可连接传感器、PLC 等实现外部控制功能
环境温度-10 ~ 40℃
相对湿度≤85％（25℃环境温度）
保护方式过电流保护、过电压保护、欠电压保护等
安全性能符合GB/T 3797-2005 标准要求
2.控制面板图示
2.1. 基本功能
按键名称按键功能
电压↑立即进入当前设备的输出电压（U）设置，并调整电压的设置值
电压↓电压的设置值在调整完成后立刻生效
频率↑立即进入当前设备的输出频率（F）设置，并调整频率的设置值
频率↓频率的设置值在调整完成后立刻生效
参数↑
调整当前显示参数的设置值；
显示的参数为输出电压（U）或输出频率（F）时：
按“参数↑”键会快速进入开延时时间1（tA）的设置；
按“参数↓”键会快速进入关延时时间1（tB）的设置。
参数↓
功能
短按功能键会切换当前设置或显示的参数
长按功能键3 秒会切换显示基本参数与高级参数
显示的参数为输出电压（U）或输出频率（F）时：
短按“功能”键会快速进入缓启动时间的设置
显示基本参数时，短按功能键会按以下顺序循环切换基本参数：
tL -> tA -> tb -> tC -> td -> UA -> Ub -> UC
显示高级参数时，短按功能键会按以下顺序循环切换高级参数：
H -> y -> r -> n1 -> n2 -> n3 -> n4 -> n5 -> nL -> C -> Ct -> Ut
（以上参数对应的具体内容参见：5.参数内容）
确认/锁定
短按确认/锁定键会确认并记录当前设置的参数内容
长按确认/锁定键3 秒会锁定/解锁键盘操作
A 开/关
开/关设备A（如果设备A 设置启用开关传感器（n1 或n2），则此键无
效）
B 开/关开/关设备B（如果设备B 设置启用开关传感器（n1 或n2），则此键无效）
A 设置选择设置或显示设备A 的参数；同时只能对一个设备的参数进行操作
B 设置选择设置或显示设备B 的参数；同时只能对一个设备的参数进行操作
2.2. 高级功能
恢复出厂设置：同时按住“A 设置”与“B 设置”键持续5 秒钟，控制器恢复出厂设置，所有设置参数恢复到出厂设置值。
3.1. 上电显示
上电时，数码管显示指定内容、指示灯全亮，显示2 秒后进入运行显示。
3.2. 运行显示
操作界面下，数码管按照5.参数内容中描述的方式显示参数编号与内容；
输出电压（U）或输出频率（F）在设置完成后立刻确认；其它参数需要短按确认/锁定键以确认参数内容，按键后参数会快速闪烁3 下以示设置完成；
如果当前显示的参数为输出电压（U）或输出频率（F）之外的可设置参数，则在键盘无操作15 秒后自动切换回当前设备的输出电压（U）显示；
设备A 运行时，“A 运行”指示灯点亮；
设备B 运行时，“B 运行”指示灯点亮；
设置或显示设备A 参数时，“A 设置”指示灯点亮；
设置或显示设备B 参数时，“B 设置”指示灯点亮；
键盘锁定时，锁定指示灯点亮；
设定开延时时间1（tA）与开延时时间2（tC）时，开延时指示灯点亮；
设定关延时时间1（tb）与关延时时间2（td）时，关延时指示灯点亮；
设定缓启动时间（tL）时，缓启动指示灯点亮。
A 运行”指示灯”闪烁表示当前设置电压大于电源输入电压，设备启动电压
补偿功能，最大输出电压能提高到输入电压的150％
B 运行”指示灯”闪烁表示当前设置电压大于电源输入电压，设备启动电压
补偿功能，最大输出电压能提高到输入电压的150％
快速使用指南：
正确连接好电源输入、振动盘输出、控制引线后，打开电源开关，此
时显示屏点亮，首先将电压调整到50-100V，然后调整频率，一般可以找
再适当调整频率，可令振动盘的给料速度明显提高。这是因为振动盘工作
的谐振频率不等于物料移动频率，物料移动频率随着振幅增大而减小。
3.3. 故障显示
控制器按下表自动检测故障并显示故障代码，直到故障清除或重新上电；
控制器检测到断线与过流保护时只关闭出现故障的设备，未出现故障的设备保持正常运行，并循环显示操作界面与故障代码；检测到其它故障时同时关
闭设备A 与设备B，并显示故障代码；
故障代码故障名称设置与清除方式
Err01 IPM 保护
设置方式检测到硬件保护信号
清除方式故障设置1 分钟后自动清除
Err05 电压保护
设置方式
检测到直流电压低于140V 持续2s
或高于380V 持续200ms
清除方式
故障设置1 分钟且直流电压恢复到
140V 与380V 之间后清除
Err08
显示板与驱动板
通信故障
设置方式显示板与驱动板通信中断20s
清除方式通信恢复后自动清除
Err09 设备A 过流保护
设置方式检测到设备1 过流
清除方式
故障设置1 分钟后自动清除
或在操作界面时按“A 开/关”键清除
Err10 设备B 过流保护
设置方式检测到设备2 过流
清除方式
故障设置1 分钟后自动清除
或在操作界面时按“B 开/关”键清除
Err14 电流偏移故障
设置方式上电时检测到电流采样偏移
清除方式重新上电
Err17
壳体温度传感器
故障
清除方式
检测到控制器壳体温度传感器
恢复正常持续5s
Err18 控制器过热保护
设置方式
检测到控制器壳体内温度
高于80℃持续2s
清除方式
故障设置1 分钟且控制器壳体内温度
低于80℃后清除
用户应根据数码管显示的故障代码，对应上表查明故障原因并排除。若判断控制器发生
自身故障，应致电本公司或代理商，由其指导故障排除。
4. 外部扩展功能
4.1. 外部开关传感器
控制器支持两路外部开关传感器，并为每路外部开关传感器提供24V 电源，外部开关传感器可连接NPN 型光电传感器、PLC 控制器等；用户可自定义
外部开关传感器的功能，如料满停机、料空停机等；
两路外部开关传感器均可对设备A 与设备B 进行开关控制：
设置tA/tb/tC/td 参数调整外部开关传感器的开延时时间与关延时时间；
设置n1/n2/n3 参数选择外部开关传感器的使能、逻辑方向与两路传感器
之间的逻辑关系；
以上参数均可对设备A 与设备B 分别设置。
4.2. 速度预置
控制器支持两路外部速度预置信号，外部预置信号可支持传感器、PLC 控制
器输入等；外部速度预置信号为低电平有效；用户可通过外部预置信号选择
预设的输出电压值；
速度预置信号功能定义如下：
速度预置信号1 速度预置信号2 速度预置功能
无效无效用户面板设置电压（无预置）
有效无效选择预置电压1
无效有效选择预置电压2
有效有效选择预置电压3
速度预置信号同时作用于设备A 与设备B，请预先分别设置好设备A 与
设备B 的UA/Ub/UC 参数；
输出电压控制优先级：外部电位器控制＞速度预置＞用户面板设置。
4.3. 外部电位器控制
控制器支持两路外部电位器控制，外部电位器控制可支持电位器、PLC 控制器输入等；两路外部电位器分别对应控制设备A 与设备B 的输出电压值；
用户可通过外部电位器控制输入信号调整输出电压值；
外部电位器控制输入电压≥0.5V 时，自动切换到外部电位器控制输出电压；外部电位器控制输入电压＜0.3V 时，自动退出外部电位器控制输出电压。
输出电压控制优先级：外部电位器控制＞速度预置＞用户面板设置。
4.4. 低电压信号输出
控制器支持一路低电压信号输出，以协同其它设备进行工作，如电磁阀、PLC 控制器等；设置参数n4 选择低电压信号输出使能及逻辑方向设定。
4.5. 同步输入输出
控制器支持同步信号输入与输出；同步信号的形式为OC 方式输入或输出的方波信号；
设置参数n5 可选择设备A 与设备B 是否接收或发送同步信号；设备A 与设备B 可以同时接收同步信号，但同时只能有一个设备作为同步信号的发送
源；设置参数nL 可给定设备A 与设备B 偏移的相位角；
设备A 或设备B 设置为接收同步信号时，如果检测到了正确的同步信号，
则相应的设备以同步信号的频率运行，且输出波形按参数nL 给定的角度进
行偏移；如果未检测到正确的同步信号，则相应的设备以设定的频率运行。
5. 参数内容
输出电压控制器输出电压的有效值0~260V 1V U 000
输出频率控制器输出的电频率值25~400Hz 0.1Hz F050.0 缓启动时间
控制器启动时，输出电压从0
开始逐渐增加到设定值所需
的时间
0~10s 0.1s tL00.0
开延时时间1
控制器使用外部开关传感器
1 时，从接收到外部开关传感
器1 的开机信号到控制设备
开机所需的时间
0~20s 0.1s tA00.0
关延时时间1
控制器使用外部开关传感器
1 时，从接收到外部开关传感
器1 的关机信号到控制设备
关机所需的时间
0~20s 0.1s tb00.0
开延时时间2
控制器使用外部开关传感器
2 时，从接收到外部开关传感
器2 的开机信号到控制设备
开机所需的时间
0~20s 0.1s tC00.0
关延时时间2
控制器使用外部开关传感器
2 时，从接收到外部开关传感
器2 的关机信号到控制设备
关机所需的时间
0~20s 0.1s td00.0
预置电压1
控制器使用外部预置信号时
预置电压1
0~260V 1V UA 000
预置电压2
控制器使用外部预置信号时
预置电压2
0~260V 1V Ub 000
预置电压3
控制器使用外部预置信号时
预置电压3
0~260V 1V UC 000
5.2. 高级参数
参数名称参数定义设定范围最大精度显示示例电压限幅
输出电压的设置值不会超过
该限幅值，以防用户误操作
损害设备
0~260 1V H 260
加速指数
调整该参数可在输入电压较
低时提高输出电压，最高提
高到输入电压的150%
100~150 1 y 100
波形系数
调整该参数可调节控制器的
输出性能，平衡控制器的输
出功率与输出效率
0~100 1 r 100
外部开关传
感器1 使能
及逻辑方向
设定
0 禁用外部开关传感器1 n1 00
1
启用外部开关传感器1；
不连接控制信号时，设备处于运行状态
n1 01
2
启用外部开关传感器1；
不连接控制信号时，设备处于停止状态
n1 02
外部开关传
感器2 使能
及逻辑方向
设定
0 禁用外部开关传感器2 n2 00
1
启用外部开关传感器2；
不连接控制信号时，设备处于运行状态
n2 01
2
启用外部开关传感器2；
不连接控制信号时，设备处于停止状态
关系设定
0 两路传感器信号同时要求设备运行时，设备才可以运行n3 00
1 两路传感器信号任一要求设备运行时，设备就可以运行n3 01
2 两路传感器信号要求设备状态不同时，设备才可以运行n
3 02
3 两路传感器信号要求设备状态相同时，设备才可以运行n3 03
以上参数均可对设备A 与设备B 分别设置；
n1 参数与n2 参数中任一项设定为0 时，n3 参数设定无效。
参数名称参数定义设定范围最大精度显示示例
外设输出状态
根据设备A 与设备B 运行状
态设定外设输出的状态
0~11 - n4 00
设置值
设备A 关
设备B 关
设备A 开
设备B 关
设备A 关
设备B 开
设备A 开
设备B 开
n4 00 外设输出关
n4 01 外设输出开
n4 02 外设输出关外设输出开外设输出关外设输出开
n4 03 外设输出开外设输出关外设输出开外设输出关
n4 04 外设输出关外设输出开
n4 05 外设输出开外设输出关
n4 06 外设输出关外设输出开
n4 07 外设输出开外设输出关
n4 08 外设输出关外设输出开
n4 09 外设输出开外设输出关
n4 10 外设输出关外设输出开外设输出关
n4 11 外设输出开外设输出关外设输出开
n4 参数为设备A 与设备B 共用设置。
参数名称参数定义设定范围最大精度显示示例
同步配置
配置设备A 与设备B 同步输
入与输出的状态
0~11 - n5 00
同步输入信号
设备A 发送
同步输出信号
设备B 发送
同步输出信号
n5 00 ××××
n5 01 √×××
n5 02 ×√××
n5 03 √√××
n5 04 ××√×
n5 05 √×√×
n5 06 ×√√×
n5 07 √√√×
n5 08 ×××√
n5 09 √××√
n5 10 ×√×√
n5 11 √√×√
n5 参数为设备A 与设备B 共用设置。
参数名称参数定义设定范围最大精度显示示例
同步角度
设备同步输出时与输入信号
偏移的相位角度
0~355 5°nL000
nL 参数可对设备A 与设备B 分别设置；
设备A 或设备B 未设置为接收同步信号时，相应设备的nL 参数设定无效。
参数名称参数定义显示范围最大精度显示示例
设备电流单个设备的输出电流0~99A 0.01A C 0.00
总电流两个设备的总输出电流0~99A 0.01A Ct0.00
母线电压直流母线电压0~999V 1V Ut000
以上参数仅供查看；C 参数可对设备A 与设备B 分别查看。
与外部设备连接的选用说明
信号组群
接线柱
位号
信号种类信号参数应用领域
DB25
外接位
号
遥控调速
A1 线控地GND 电位器/PLC 16
A2 线控输入2 电压信号0.5V-VCC 电位器/PLC 17 A3 线控输入1 电压信号0.5V-VCC 电位器/PLC 18 A4 线控电源VCC=5V/12V/24V 电位器/PLC 19
料满停机1
C3 +24V 24V 开关/传感器/PLC 5
C2 输入
高电平(PNP)或低电平
(NPN)
开关/传感器/PLC 4
C1 地线0V 开关/传感器/PLC 3
料满停机2
E3 +24V 24V 开关/传感器/PLC 8
E2 输入
高电平(PNP)或低电平
(NPN)
开关/传感器/PLC 7
E1 地线0V 开关/传感器/PLC 6
速度预设
G1 地线0V PLC/上位机/传感器/开关9
控制输出
D2 +24V 24V 24V_4W 的电磁阀/继电器2
D1 输出电压信号0-24V 24V_4W 的电磁阀/继电器1
同步信号
H1 输入- 通讯信号同步控制器（从机） 20
H2 输入+ 通讯信号同步控制器（从机） 21
H3 输出- 通讯信号自主控制器（主机） 22
H4 输出+ 通讯信号自主控制器（主机） 23
电源输入
L 火线交流220V 输入
N 零线交流220V 输入
PE 接地线接地线输入
振动盘输出
OA1 A 盘输出线1
OA2 A 盘输出线2
PE A 盘接地线
OB1 B 盘输出线1
OB2 B 盘输出线2
PE B 盘接地线
输出接口定义：
1、请确认电磁铁线圈接在二个输出引脚上，振动盘的外壳必须可靠接地，否则会导致振动盘外壳带电，发生严重的安全事故。
2、焊接完成后，一定要用热缩套管或绝缘胶带裹紧接头部分，然后插入航空插头的金属套管中，以免造成漏电和短路事故。

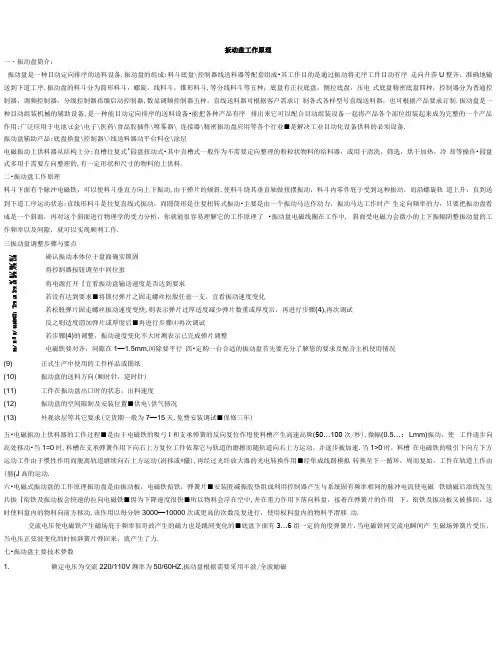

振动盘工作原理 一.振动盘简介: 振动盘是一种自动定向排序的送料设备. 振动盘的组成:料斗\底盘\控制器\直线送料器等配套组成.其工作目的是通过振动将无序工件自动有序定向排列整齐,准确地输送到下道工序. 振动盘的料斗分为筒形料斗,螺旋,线料斗,锥形料斗,等分线料斗等五种; 底盘有正拉底盘,侧拉底盘,压电式底盘,精密底盘四种; 控制器分为普通控制器,调频控制器,分级控制器,带缓启动控制器,数显调频控制器五种; 直线送料器可根据客户需求订制各式各样型号直线送料器,也可根据产品要求订制. 振动盘是一种自动组装机械的辅助设备,是一种能自动定向排序的送料设备.能把各种产品有序排出来,它可以配合自动组装设备一起将产品各个部位组装起来成为完整的一个产品.作用:广泛应用于电池\五金\电子\医药\食品\塑胶插件\喷雾器\连接器\精密振动盘应用等各个行业,是解决工业自动化设备供料的必须设备. 振动盘辅助产品:底盘\顶盘\控制器\直线送料器\振动平台料仓\涂层 电磁振动上供料器从结构上分:直槽往复式和圆盘扭动式.其中直槽式一般作为不需要定向整理的粉粒状物料的给料器,或用于清洗,筛选,烘干加热,冷却等操作.圆盘式多用于需要定向整理的,有一定形状和尺寸的物料的上供料. 二.振动盘工作原理 料斗下面有个脉冲电磁铁,可以使料斗垂直方向上下振动,由于弹片的倾斜,使料斗绕其垂直轴做扭摆振动,料斗内零件,由于受到这种振动,而沿螺旋轨道上升,直到送到下道工序运动状态:直线形料斗是往复直线式振动,而圆筒形是往复扭转式振动.主要是由一个振动马达作动力,振动马达工作时产生定向频率的
力,只要把振动盘看成是一个斜面,再对这个斜面进行物理学的受力分析,你就能很容易理解它的工作原理了.振动盘电磁线圈在工作中,斜面受电磁力会微小的上下振幅,调整振动盘的工作频率以及间隙,就可以实现顺利工作. 三振动盘调整步骤与要点 (1)确认振动本体位于盘面确实锁固 (2)将控制器按钮调至中间位置 (3)将电源打开,查看振动盘输送速度是否达到要求 (4)若没有达到要求,将锁付弹片之固定螺丝松脱任意一支,查看振动速度变化 (5)若松脱弹片固定螺丝,振动速度变快,则表示弹片过厚,适度减少弹片数量或厚度后,再进行步骤(4),再次调试 (6)反之则适度增加弹片或厚度后,再进行步骤(4),再次调试 (7)若步骤(4)的调整,振动速度变化不大时,则表示已完成弹片调整 (8)电磁铁要对齐,间隙在1---1.5mm,间隙要平行 四.定购一台合适的振动盘,首先要充分了解您的要求及配合主机使用情况 (9)正式生产中使用的工件样品或图纸 (10)振动盘的送料方向(顺时针,逆时针) (11)工件在振动盘出口时的状态,出料速度 (12)振动盘的空间限制及安装位置,供电\供气情况 (13)外观涂层等其它要求(交货期一般为7---15天,免费安装调试,保修三年) 五.电磁振动上供料器的工作过程,是由于电磁铁的吸引和支承弹簧的反向复位作用,使料槽产生高速高频(50---100次/秒),微幅(0.5---1mm)振动,使工件逐步向高
