螺旋桨加工与安装工艺

螺旋桨加工与安装工艺
螺旋桨加工与安装工艺

1.螺旋桨的加工

1.1机械加工

1.1.1除掉桨毂两端的冒口,浇口等多余的部分,造成两个基准面,

其光洁度为5,不平行度小于0.1mm。

1.1.2在桨毂中心镗出或车出轴孔,光洁度为25,不垂直度不超过

0.15mm/M。

1.1.3沿轴孔内侧插出镀槽,键槽两侧应与锥孔轴心行平行,装配后

与键的接触面不少于75%。

1.1.4锥体与键孔的连接,亦可以分为有粘合和无缝粘合两中情形。

有键和无键时,对轴毂和轴的要求均不同。有键环痒粘合,要求锥孔大小端各留有30~70mm长度的配合面。其余则低

0.2`~0.3mm,以便研配,对轴上锥体中无空腔(图1.B示意)。

{两种粘合装配螺旋桨情况见图一}当采用环痒粘合时,键和键槽的加工要求和结合要求均可降低,减少了研配的工作量。1.1.5环氧粘合剂的配方(重量比)见下表(供参考)

表一

1.2手工加工

手工加工的内容有:桨叶轮毂,叶片,桨毂表面加工以及修刮轴

孔,消除静不平衡,采用风铲,砂轮几锉刀等工具。

步骤是:根据测量的结果,划出加工线,批凿桨叶轮廓,铲除毛坯上多余的金属,使螺旋桨具有所需要的光洁度。

1.2.1叶面的加工

在制作叶面样板时,一般将全部加工余量都放在叶背上,认为叶面朝下,浇铸质量容易保证表面光顺,所以叶面的加工只是消除铸成面个别不平部分,但是在多数情况下,桨叶面的几何形状总有偏差。叶面加工的任务是修正铸造时造成的偏差。加工时,根据铸件的测量结果,在桨叶每个半径切面上标出必须除去金属层的厚度的若干点,再在各点钻出除厚刚好等于要除去金属层的厚度的孔。光沿桨叶半径切面铲去多余的金属而得若干光顺的螺旋桨线,再以这些螺旋桨线为基准,沿桨叶径向铲去多余的金属,便可完成叶面加工。

1.2.2叶背加工(对叶面不加工的工厂,仅在此面消除静不平衡)

叶背加工以叶面为基准面,在叶面加工后,重新测量桨叶厚度,并根图纸要求,决定需要从叶背铲除金属的厚度,与叶面加工一样,先钻孔,铲除各切面形状曲线,然后再沿桨叶径向铲除多余的金属。

2.螺旋桨的静平衡

螺旋桨的静平衡是其加工中不可缺少的一道工序,用来消除不平衡的离心力,以减少振动。静平衡的步骤和要求如下:

在螺旋桨锥孔中装一心轴,将心轴的两端搁置在有水平刀口或滚

珠轴承的支架上,使螺旋桨能自由的转动,并能自由停止。这时较重的桨叶总是向下。若在轻的桨叶上加某一重物,(一般粘贴橡皮泥使螺旋桨得到平衡)则加上的重量就是较重桨叶多出的重量,铲除此重量就能等到平衡(但应注意相应位置)。多余的重量要从叶背铲除,面积要广,剔除后表面应光滑,允许的不平衡重量按下式计算:

P ≤K·G/D

式中:G-----螺旋桨的重量(T)

K-----系表(见表二)

D-----螺旋桨的直径(M)

P-----不平衡重量(Kg)

表二

注:Ⅰ级螺旋桨,航于航速高于18海里/小时的海船及其它特殊要求的船舶。

Ⅱ级螺旋桨,航于航速在10~18海里/小时的海船及航速高于18海里/小时的内河船舶

Ⅲ级螺旋桨,用于不属于Ⅰ级和Ⅱ级的一般船舶

3.螺旋桨的验收

3.1 光洁度,见表三:

表三

注:1. 桨叶背面的光洁度,允许照正面要求适当降低

2. 表中我光洁度,其表面也必须平整光顺

3. 内河螺旋桨的要求可适当降低

3.2 桨叶各部分几何尺寸的误差应表达出要求。

特殊要求的螺旋桨,允许由设计图纸规定。

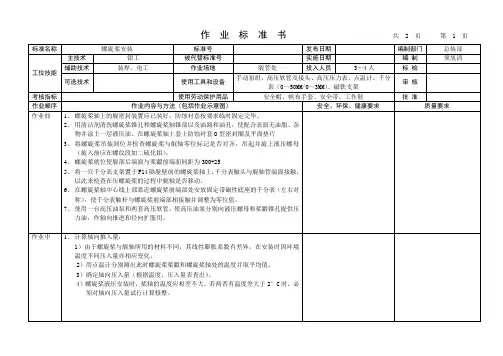

4.螺旋桨的安装

4.1 艉轴锥体与螺旋桨锥孔应研配,研配后检查应有75%的面积均匀

接触,25×25mm2的面积上不得少于2~4个接触点。

4.2 螺旋桨用手工装配到最紧要的程度,并有可靠的防松保险装置。

4.3 螺旋桨的传统安装方法

4.3.1 安装前的准备:

用传动键连结的螺旋桨与艉轴,将其配合面试檫干净,移动艉轴至相应的位置并套上“O”型密封圈,转动艉轴使键向上,在螺旋桨锥孔内的非配合表面上涂以黄油,但配合面不得涂黄油。

4.3.2 工艺过程:

将螺旋桨吊起,并使锥孔中心对准艉轴中心,把螺旋桨套在艉轴上。当艉轴穿过锥孔伸出螺旋桨端面时,立即装张艉轴螺帽并旋紧,大型螺旋桨螺帽的紧固工作一般用大锤敲击专用扳手进行,也可以采用空气锤进行敲击,效果较好。

螺旋桨的安装也可以用小车进行。在小车上装有可调基座,利用调节螺钉使螺旋桨和艉轴对准,利用小车送进。

大型螺旋桨的起吊安装,还可以用高架吊车进行,在艉轴螺帽上紧之后,即可钻孔,攻丝,安装止动块,在安装导流帽,最后在导流帽固紧螺钉处涂水泥,小船螺旋桨导流帽在安装前,填敷黄油,而大型螺旋桨导流则应在安装后将溶触后的石蜡注入,最后用螺塞填住注入口。

为了防止海水渗入艉轴锥体与螺旋桨锥孔的配合面,在安装螺旋
