取样长度、评定长度在粗糙度测量中的应用 来源：温州三和量具仪器有限公司 表面粗糙度值，通常采用光切显微镜、干涉显微镜及轮廓仪计测量。取样长度与评定长度的合理选用对粗糙度值的评定起着重要作用。然而在仪器使用中，常常未按标准规定实现取样长度与评定长度的选用，影响了测量结果的准确度。因此寻求一个取样长度、评定长度在仪器测量中正确的实施途径，尤为必要。 1 取样长度与评定长度的选取 GB1031—83《表面粗糙度参数及其数值》给出了取样长度数值表1，公比为10?。标准规定取样长度值应从该系列值中选取。 规定和选择取样长度，是为了限制和减弱表面波纹度对表面粗糙度测量结果的影响，使得到的粗糙度值正确反映表面的粗糙度特性。一般情况下，可根据表面加工方法和粗糙度参数值大小选用。GB1031—83附录B规定了取样长度推荐值表2。 标准规定，评定粗糙度时必须取一段能反映加工表面粗糙度特性的最小长度，它包含一个或数个取样长度，这几个取样长度的总和称为评定长度。 评定长度值根据表面加工方法和相应取样长度按GB1031—83附录B选用。一般加工表面选取评定长度为5个连续的取样长度表2。加工均匀性较好的表面，可选用小于5个取样长度的评定长度；均匀性较差的表面，可选用大于5个取样长度的评定长度。若图样上或技术文件中已标明评定长度值，则应按图样或技术文件中的规定执行。 所谓“加工表面均匀性”是指加工后表面各部位粗糙度数值一致的程度。如果在一个加工表面上按取样长度连续测量几段所得粗糙度值一样，说明加工表面均匀；反之粗糙度值不一样，有时甚至相差很大，则表明加工表面不均匀。 任何表面的粗糙度都是由一系列不同高度和间距的峰谷组合而成，这些峰谷反映了加工表面微观几何形特性。从外观上或感觉上这种特性通常总带有表面加工过程中所用加工方法的特征。 车、铣、刨削加工表面往往带有均匀的间距和清晰的刀具痕迹方向，其纹理具有明显的规律性，它所形成的是一个典型的周期轮廓有时也叠加有不同程度的随机成分有明显的周期，这一周期反映了进给量是均匀相等的，加工表面均匀性好。
粗糙度测试仪器 产品名称：OU1300粗糙度仪 ?产地：中国销售：沧州欧谱 ?简介：欧谱OU1300粗糙度仪高精度、精确到0.001；13个参 数，适合多种测值要求；可靠防电机卡死电路及程序软件设 计，攻克国产粗糙度仪现有难题，大大提高使用寿命； 一、概述 欧谱OU1300表面粗糙度仪是适合于生产环境和移动测量需要的一种手持式仪器，它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准并兼容美国、德国、日本英国等一些工业发达国家的标准。测量结果可以根据选定的测量条件计算相应参数，并在显示器上显示出全部测量参数和轮廓图形，也可以输出到打印机上及与PC机进行通讯。适用于金属与非金属工件;适用于机械加工制造业、检测、商检等部门粗糙度测量;平面、曲面、凹槽、小孔等复杂工件的粗糙度测量。 二、检测原理 OU1300表面粗糙度仪使用的是电感传感器，测量时，精密驱动机构带动传感器沿被测表面做等速直线滑行，传感器触针在被测表面上下位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片对采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上给出。
三、功能特点 1.兼容ISO、DIN、ANSI、JIS多个国家标准，用于金属与非金属加工表面粗糙度检测； 2.采用高速DSP处理器进行数据处理和计算，速度快，精度更高； 3.大量程，多参数Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr； 4.机电一体化设计，体积小、重量轻、使用方便； 5.采用DSP芯片进行控制和数据处理，速度快，功耗低； 6.128×64 OLED点阵显示器，数字/图形显示；高亮无视角； 7.可靠防电机走死电路及软件设计； 8.内置锂离子充电电池及充电控制电路，容量高、无记忆效应； 9.剩余电量指示图标，显示充电过程，可随时了解充电程度。 10.连续工作时间大于20小时 11.大容量数据存储，可存储100组原始数据及波形。 12.具有自动休眠、自动关机等节电功能 13.显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息； 14.全金属壳体设计，坚固、小巧、便携、可靠性高。 15.中/英文语言选择； 16.实时时钟设置及显示，方便数据记录及存储。 17.可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件。 18.可连接电脑和打印机；
1、电源的开/关开电源：按下 （POWER/DATA）键。 关闭电源：如果使用交流电源或自动睡眠功能没打开按下 （REMOTE）键。如果使用内置电池并且自动睡眠功 能已打开机器会自动关机。 2、SJ-201各功能键的说明图解
仪器校正 说明：1、按下（CAL/STD/RANG）键，屏幕出现CAL字和闪动的参考数值，与所用的标准块上的值对照，如不一样，请使 （REMOTE）键移动光标，使用（CUTOFF）和（mm/inch 键改变数值，使他和标准样板上的数值一样。 2、按下（N/ENT）键 3、按图所示放置好粗糙度仪和标准样板。 4、按下（START/STOP）键进行测量。 5、测量完成后按下（N/ENT）键，完成整个校正过程。
测量 放好工件和仪器，按下（START/STOP）键，就开始测量，并自动获得结果。 转换测量结果显示参数 按下（PARAMETER）键就可实现参数转换。
改变测量状态 1、在测量状态下按下（CUTOFF）键，截取长度可在 0.25---0.85---2.5mm之间变换。 2、改变取样长度 在测量状态下按下（N/ENT）取样长度在X1--X3--X5--L之间转换（如：0.8 X 1、0.8 X 3、0.8 X 5，L是直接输入取样长度。）
， 3、改变测量轮廓 1/在测量状态下按下（CURVE/FILTER/TOL/CUST ）键 进入轮廓设定状态。（显示CRV 和闪动的轮廓代号） 2/按（CUTOFF ）或（mm/inch ）键改变轮廓代号。 每次按动轮廓代号会按照一定顺序改变： SJ-201P ：P--r--d--P SJ-201M ：P--r--CnO--P 3/按下（N/ENT ）键输入新设定。 粗糙度测量方法 1、仪器的正确摆放 如图：驱动器应该与 工件 垂直，并紧贴工件表面。 2、传感器测头需水平于被测 表 面。
表面粗糙度高度参数有3种： 1.轮廓算数平均偏差： 轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。 2.微观不平度十点高度： 微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。 3.轮廓最大高度： 轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。 表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。 在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。 评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。 评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。 RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。 因为RMS系统是英制单位 一般的有： RMS*25.4/1000=RA 举例: RMS64 = 64*25.4/1000= RA 1.6 几个常用的如下: RMS250 = RA6.4 RMS125 = RA3.2 RMS64 = RA1.6 RMS32 = RA0.8 表面粗糙度外国与中国标准对照 N1－－0.025um；N2－－0.05um；N3－－0.1um； N4－－0.2um；N5－－0.4um；N6－－0.8um； N7－－1.6um；N8－－3.2um；N9－－6.3um； N10－－12.5um；N11－－25um； 日本表面粗糙度的老标准。 对应关系：
OU1300 表面粗糙度仪的原理 使用说明书
一、概述 OU1300型表面粗糙度测量仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。测量参数符合国际标准并兼容美国、德国、日本、英国等国家的标准。适用于车间检定站、实验室、计量室等环境的检测。 1.1 主要特点 ●机电一体化设计，体积小，重量轻，使用方便； ●采用 DSP 芯片进行控制和数据处理，速度快，功耗低； ●大量程，多参数 Ra,Rz,Rq,Rt。 ●高端机器增加 Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr 等参数； ●128×64 OLED 点阵显示器，数字/图形显示；高亮无视角； ●显示信息丰富、直观、可显示全部参数及图形； ●兼容 ISO、DIN、ANSI、JIS 多个国家标准； ●内置锂离子充电电池及充电控制电路，容量高、无记忆效应； ●有剩余电量指示图标，提示用户及时充电； ●可显示充电过程指示，操作者可随时了解充电程度 ●连续工作时间大于 20 小时 ●超大容量数据存储，可存储 100 组原始数据及波形。 ●实时时钟设置及显示，方便数据记录及存储。 ●具有自动休眠、自动关机等节电功能 ●可靠防电机走死电路及软件设计 - 1 -
●显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息； ●全金属壳体设计，坚固、小巧、便携、可靠性高。 ●中/英文语言选择； ●可连接电脑和打印机； ●可打印全部参数或打印用户设定的任意参数。 ●可选配曲面传感器、小孔传感器、测量平台、传感器护套、 接长杆等附件。 1.2 测量原理 本仪器在测量工件表面粗糙度时，先将传感器搭放在工件被测表面上，然后启动仪器进行测量，由仪器内部的精密驱动机构带动传感器沿被测表面做等速直线滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度会引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP 芯片对采集的数据进行数字滤波和参数计算，测量结果在显示器上给出，也可在打印机上输出，还可以与PC 机进行通讯。 1.3 仪器各部分名称 传感器 - 2 -
粗糙度仪使用说明书
简 介 粗糙度仪又称为便携式粗糙度仪、粗糙度表面测量仪、粗糙度仪价格、粗糙度仪厂家、表面粗糙度测量仪、表面粗糙度测试仪、粗糙度检测仪、机加工粗糙度测试仪、粗糙度测试仪厂家、粗糙度测试仪价格、袖珍表面粗糙度仪,数字式粗糙度仪,便携式粗糙度检测仪,表面粗糙度测定仪,数显粗糙度仪,手持式粗糙度检测仪,金属表面粗糙度测量仪,粗糙度测试仪,便捷式粗糙度仪,数字式表面粗糙度仪,数显粗糙度测试仪,便携式粗糙度测试仪,袖珍式表面粗糙度仪价格,袖珍式表面粗糙度仪,便携式粗糙度测量仪,便携式表面粗糙度仪,表面粗糙度检查仪,手持式粗糙度测量仪、手持式粗糙度仪、便携式粗糙度仪、精密粗糙度测试仪、袖珍式粗糙度测量仪、袖珍式粗糙度检测仪、表面粗糙度检验仪、手持粗糙度测量仪、表面粗糙度检查仪、手持粗糙度仪、手持式粗糙度测量仪、高精度粗糙度仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。测量参数符合国际标准并兼容美国、德国、日本、英国等国家的标准。适用于车间检定站、实验室、计量室等环境的检测。
一、概述 OU1300型表面粗糙度测量仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。测量参数符合国际标准并兼容美国、德国、日本、英国等国家的标准。适用于车间检定站、实验室、计量室等环境的检测。 1.1 主要特点 ●机电一体化设计，体积小，重量轻，使用方便； ●采用 DSP 芯片进行控制和数据处理，速度快，功耗低； ●大量程，多参数 Ra,Rz,Rq,Rt。 ●高端机器增加 Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr 等参数； ●128×64 OLED 点阵显示器，数字/图形显示；高亮无视角； ●显示信息丰富、直观、可显示全部参数及图形； ●兼容 ISO、DIN、ANSI、JIS 多个国家标准； ●内置锂离子充电电池及充电控制电路，容量高、无记忆效应； ●有剩余电量指示图标，提示用户及时充电； ●可显示充电过程指示，操作者可随时了解充电程度 ●连续工作时间大于 20 小时 ●超大容量数据存储，可存储 100 组原始数据及波形。 ●实时时钟设置及显示，方便数据记录及存储。 ●具有自动休眠、自动关机等节电功能 ●可靠防电机走死电路及软件设计 - 1 -
xxxxxxx有限公司—检验规程QW/ZL15—2013 SJ-210表面粗糙度测量仪 操作指导书 QW/ZL15-2013 A/0 编制： 审核： 批准： 2013-05-08发布2013-05-08实施
受控状态： 文件发放号： 1、目的： 指导员工正确的使用SJ-210表面粗糙度测量仪对产品表面粗糙度进行检测。 2、范围： 本规程适用于我公司购买的SJ-210表面粗糙度测量仪。 3、职责： 3.1 质量部负责SJ-210表面粗糙度测量仪的使用和管理。 4、工作流程： 4.1 驱动检出部以及检出器的安装和拆卸： 4.1.1 检出器的安装 a. 安装和拆卸检出器，应先将电源关闭。在电源接通的情况下安装或拆卸，则仪器可能受损。关闭电源有2种方法：1、长时间按[Esc/Guide]键，关闭电源； 2、使用内置电池时，利用自动休眠关闭电源。
b. 安装和拆卸检出器，应将驱动部置于原点位置后再进行操作。如果驱动部不在原点位置，则不仅安装和拆卸困难，而且仪器可能受损。
c.检出器安装和拆卸时，请务必握住检出器的主体部分。如果握住尖端或测针部位，则仪器可能受损。 d.请勿触碰测针。否则测针可能受损。
c.检出器确实嵌入后，检出器的情况如下图所示，在检出器上方可以看见的螺丝位置和检出部导轨的端面基本一致。 4.1.2 检出器的拆卸，使用SJ-210完成测量操作后，为防止仪器触碰而损坏，请将检出器从驱动部上拆卸下来保管。
a. 驱动部位于原点的位置时，小心地将检出器从驱动部垂直地拔出来。 4.1.3数据线的使用 驱动检出部不按装在演算显示器上时，请如下图所示用数据线连接后再使用。 数据线的安装和拆卸方法 a. 驱动检出器连接插头的连接
. 精密仪器专业课程设计说明书 姓名： 学号：U200910840 班级：测控0903班 指导老师： 2013年3月22日
目录 一、需求分析 (2) 1、设计题目 (2) 2、粗糙度定义 (2) 3、系统性能要求 (2) 二、设计方案及原理 (4) 1、系统原理 (4) 2、系统分析 (5) 3、系统说明 (5) 三、传感器选型 (6) 四、系统工作台设计 (7) 1、导轨及支承结构选型 (7) 2、传动机构选型 (9) 3、电机选型 (11) 4、光栅尺选型 (13) 5、限位开关选型 (14) 6、工作台精度分析 (15)
五、信号处理电路设计 (17) 1、正弦波发生 器 (17) 2、信号跟随及反相电 路 (19) 3、比较器电路 (19) 4、信号输入及带通滤波电路 (20) 5、相敏检波电路 (21) 6、低通滤波电路 (22) 7、工频陷波电路 (22) 六、设计不足及可扩展之处 (24) 七、总结 (26) 附录参考文献 (27) 一、需求分析 1、设计题目 二维表面粗糙度自动测量系统 2、粗糙度定义
表面粗糙度是指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性，一般是由所采用的加工方法或其它外部因素造成，它是评定机械零件表面质量的重要指标之一。根据定义，非切削加方法所获得的表面微观几何形状特性属于表面粗糙度的范畴，但是，零件表面的物理特性(如表面应力、硬度、光亮程度、颜色及斑纹等)和表面缺陷(如硬伤、划伤、裂纹、毛刺、砂眼及鼓包等)则不属于表面粗糙度的范畴。零件表面粗糙度的形成，首先要受加工方法的影响。这是因为零件表面的粗糙度，主要来自金属被加工时切削工具的切削刀刃在其上留下的切削痕迹。不同的加工方法、机床的精度、振动及调整状况、工件的装夹、塑性变形和刀具与工件之间的摩擦、操作技术以及加工环境的温度、振动等主要因素，都会不同程度地直接影响零件加工表面的粗糙度。 综上所述，切削加工方法不同，所得的零件加工表面粗糙度也不同。由于表面粗糙度是在切削加工过程中上述诸种因素共同作用的结果，而且这些因素的作用过程是极其复杂和不断变化的，因此，即使采用一种加工方法，在同样的切削条件下，加工出同一批零件，甚至同一零件的同一表面上的不同部位，所得的表面粗糙度也不尽相同。 3、系统性能要求 1>工作台运行范围25mm； 2>运行速度：最大达1mm/s； 3>工作台定位分辨率<0.002mm； 4>垂直分辨率：+-0.01um；
1概述 TR260粗糙度仪是时代公司推出的一款便携式高精度仪器，该仪器的便携性即适用于生产现场，其高精度也能满足计量实验室的使用。可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算相应的参数，在液晶显示器上清晰地显示出全部测量参数。 特点： 多参数测量：Ra、Rz、Rp、Rsm、Rt、Rmr(tp)、Rz1max、Rsk、RPc、Rda； 高精度电感传感器； 2RC、GAUSS二种滤波方式； 128×64 点阵液晶，可显示全部参数； 碱性9V电池一个，连续工作时间≥4小时； 机电一体化设计，体积小，重量轻，使用方便； 连接专用打印机，可打印全部参数及轮廓图形； 内置标准RS232接口，可与PC机通讯； 具有自动关机、记忆； 可选配沟槽、小孔、斧型、靴型等九种传感以及测量平台、支架等方便用户对不同形状粗糙度测量的附件、配件。 1.1 测量原理 测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，也可在打印机上输出，还可以与PC机进行通讯。 1.2 标准配置

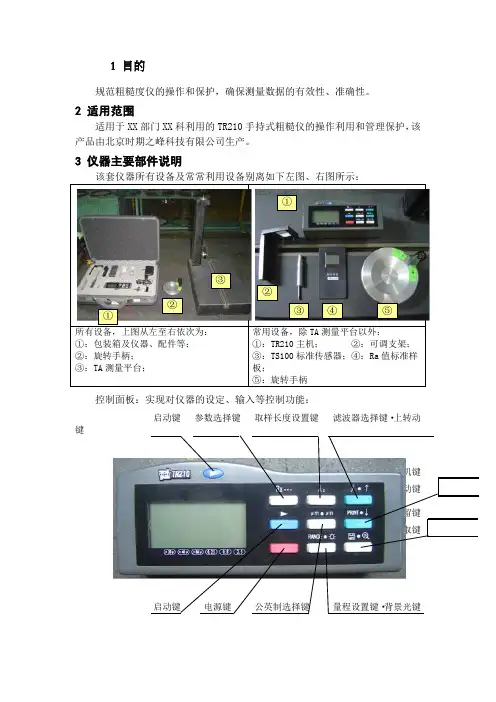

1.3 仪器各部分名称 主机部分 电池 显示屏 信号线选择键 电池仓 RS232接口 测量键打印键 翻页键
传感器及连接部分 传感器测头部分传感器信号线驱动轴 信号线接头 感器插入口 升降滑块升降架传感器夹持体 升降架紧固螺栓 升降架转向孔
便携式粗糙度仪哪家好 产品名称：OU1300粗糙度仪 ?产地：中国销售：沧州欧谱 ?简介：欧谱OU1300粗糙度仪高精度、精确到0.001；13个参数，适 合多种测值要求；可靠防电机卡死电路及程序软件设计，攻克国产粗 糙度仪现有难题，大大提高使用寿命； ? 一、概述 欧谱OU1300表面粗糙度仪是适合于生产环境和移动测量需要的一种手持式仪器，它操作简便，功能全面， 测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准并兼 容美国、德国、日本英国等一些工业发达国家的标准。测量结果可以根据选定的测量条件计算相应参数， 并在显示器上显示出全部测量参数和轮廓图形，也可以输出到打印机上及与PC机进行通讯。适用于金属与 非金属工件;适用于机械加工制造业、检测、商检等部门粗糙度测量;平面、曲面、凹槽、小孔等复杂工件的 粗糙度测量。 二、检测原理 OU1300表面粗糙度仪使用的是电感传感器，测量时，精密驱动机构带动传感器沿被测表面做等速直线滑行， 传感器触针在被测表面上下位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出 端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯 片对采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上给出。
三、功能特点 1.兼容ISO、DIN、ANSI、JIS多个国家标准，用于金属与非金属加工表面粗糙度检测； 2.采用高速DSP处理器进行数据处理和计算，速度快，精度更高； 3.大量程，多参数Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr； 4.机电一体化设计，体积小、重量轻、使用方便； 5.采用DSP芯片进行控制和数据处理，速度快，功耗低； 6.128×64 OLED点阵显示器，数字/图形显示；高亮无视角； 7.可靠防电机走死电路及软件设计； 8.内置锂离子充电电池及充电控制电路，容量高、无记忆效应； 9.剩余电量指示图标，显示充电过程，可随时了解充电程度。 10.连续工作时间大于20小时 11.大容量数据存储，可存储100组原始数据及波形。 12.具有自动休眠、自动关机等节电功能 13.显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息； 14.全金属壳体设计，坚固、小巧、便携、可靠性高。 15.中/英文语言选择； 16.实时时钟设置及显示，方便数据记录及存储。 17.可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件。 18.可连接电脑和打印机；
喷砂除锈粗糙度检测仪使用说明书
基本概述 喷砂除锈粗糙度检测仪又叫喷砂粗糙度仪、喷砂除锈粗糙度测试仪、喷砂除锈粗糙度等级、喷砂粗糙度测量仪、锚纹仪、喷砂除锈粗糙度判断适用于：喷丸喷砂行业、印刷行业、喷涂防腐行业等表面粗糙度需求的行业使用、根据选定的测量条件计算出相应的参数、在液晶显示器上清晰地显示出全部测量参数。
目录 1. 特性 (1) 2. 规格和参数 (2) 3. 面板说明 (3) 4. 测量步骤 (4) 5. 仪器校准 (4) 6. 更换电池 (5) 7. 与PC机通讯 (5) 8. 日常维护与保养 (5) 9. 售后服务 (6)
1. 特性 1.1 符合ASTM D 4417-B, IMO MSC.215(82), SANS 5772,US Navy NSI 009-32, US Navy PPI 63101-000.测试方法、可直接测量表面的峰顶-谷底的高度。 1.2 适用于：喷丸喷砂行业、印刷行业、喷涂防腐行业等表面粗糙度需 求的行业使用、根据选定的测量条件计算出相应的参数、在液晶显示器上清晰地显示出全部测量参数。 1.3 测量工件表面粗糙度时、将仪器传感器放在工件被测表面上、由仪器 内置的锐利触针感受被测表面的粗糙度、此时工件被测表面的粗糙度引起触针产生位移、该位移使传感器电感线圈的电感量发生变化、从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号、该信号经过放大及电平转换之后进入数据采集系统、DSP芯片将采集的数据进行数字滤波和参数计算、测量结果在液晶显示器显示出来、同时可以与PC机进行通讯、实现数据分析统计和打印。 1.4 高精度电感传感器； 1.5 一体化设计、体积小、重量轻、使用; 1.6 具有自动关机功能。本仪器设有两种关机方式、即手动关机和自动关 机。在任何时侯、只要轻按下多功能键、待显示器上出现OFF、松开手就可手动关断整机电源；另一方面,若在1分钟的时间内、未按动任何按键、或者未进行任何测量、则会自动关机，以实现省电功能。1.7 具有公英制转换功能。 1.8 具有平均值计算功能。 1
粗糙度仪操作过程 一、准备 1、准备好待测产品和仪器，待测产品要求表面清洁无脏污，仪器表面无灰尘及异物； 2、粗糙度仪放置在花岗岩平台上并保持水平位置； 3、检测粗糙度仪器探头，要求探头无损伤，表面无异物。 二、操作 1、插上电源，打开粗糙度仪开关； 2、将校准片放置在倾斜工作台的V槽内，调整高度，保证传感器导头及测针与被测面接触良好，点击“样板测量”，传感器在样板表面滑行，样板的粗糙度波形及测量值显示在“实测Ra值”提示框中；观察被测波形，如果与所提供的样板相符合，则在“样板Ra”提示框中输入样板值，选择“校准确认”，则仪器的偏差会自动校准，如果被测波形与之不相符，则检查传感器安装是否正确。（标准传感器用玻璃样板校准，曲面传感器用金属样板校准） 3、测量分三种情况：基本测量，高级测量，曲面测量。 对于测量轨迹为直线的试件用基本测量档或高级测量档，对标准传感器来说，只能用基本测量档。高级测量档与基本测量档的区别在于，高级测量档显示的参数比基本测量档的多，但在常规测量中，不推荐使用高级测量。 4、具体步奏： （1）将零件放置在倾斜工作台的V槽内，调低传感器与零件测量面平行且保证传感器导头及测针与被测面接触良好； （2）根据检测要求，选择截止波长和评定长度； （3）点击“测量开始”，仪器自动进行一次测量； （4）测量完毕，零件表面的粗糙度波形粗糙值显示在相应的提示框中； （5）测量结果（包括零件名称、测量人、测量日期、截止波长、测量长度、测量结果等）自动保存到当前测量日历时间。 三、结束 1、关闭仪器电源，取出检测部分； 2、收拾好实验品，摆放好仪器。 备注： 1、Ra：轮廓算数平均偏差，在取样长度内轮廓偏距的算术平均值。 2、Rz：轮廓不平度十点高度，在取样长度内5各最大的轮廓峰值的平均值与5个最大的轮廓谷深的平均值之和。 3、Ry：轮廓最大高度，在取样长度内轮廓峰顶线和轮廓谷底线之间的距离。 4、λc：取样长度，0.2 5、0.8、2.5mm(实验中平面取2.5mm),评定长度1-5λc（实验中取4-5λc） 5、tp：轮廓支承长度率：在取样长度内，一平行于中线与轮廓相截所得到的各线段截线长度之和bp与取样长度l之比。

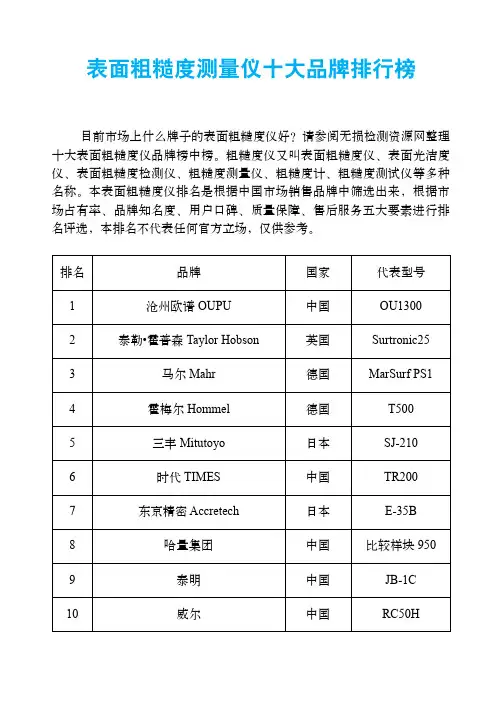

粗糙度测量仪十大品牌及厂家 目前市场上什么牌子的粗糙度测量仪好？请参阅无损检测资源网整理十大粗糙度测量仪品牌榜中榜。粗糙度测量仪又叫表面粗糙度仪、表面光洁度仪、表面粗糙度检测仪、光洁度测试仪、粗糙度计、粗糙度测试仪等多种名称。本粗糙度测量仪排名是根据中国市场销售品牌中筛选出来，根据市场占有率、品牌知名度、用户口碑、质量保障、售后服务五大要素进行排名评选，本排名不代表任何官方立场，仅供参考。 排名品牌国家代表型号 1沧州欧谱 OUPU中国OU1300 2泰勒?霍普森 Taylor Hobson英国Surtronic25 3马尔 Mahr德国MarSurf PS1 4霍梅尔 Hommel德国T500 5三丰 Mitutoyo日本SJ-210 6时代 TIMES中国TR200 7东京精密 Accretech日本E-35B 8哈量集团中国比较样块 950 9上海泰明中国JB-1C 10陕西威尔中国RC50H
感谢以下网站对本资料的大力支持： 测厚仪https://www.doczj.com/doc/dc11986104.html, 测厚仪http://www.cehouyi.top 超声波测厚仪https://www.doczj.com/doc/dc11986104.html, 超声波测厚仪https://www.doczj.com/doc/dc11986104.html, 钢板测厚仪https://www.doczj.com/doc/dc11986104.html, 金属测厚仪https://www.doczj.com/doc/dc11986104.html, 管道测厚仪https://www.doczj.com/doc/dc11986104.html, 钢管测厚仪https://www.doczj.com/doc/dc11986104.html, 厚度测量仪https://www.doczj.com/doc/dc11986104.html, 超声测厚仪https://www.doczj.com/doc/dc11986104.html, 高温测厚仪https://www.doczj.com/doc/dc11986104.html, 壁厚测量仪https://www.doczj.com/doc/dc11986104.html, 覆层测厚仪https://www.doczj.com/doc/dc11986104.html, 膜厚仪https://www.doczj.com/doc/dc11986104.html, 涂层测厚仪https://www.doczj.com/doc/dc11986104.html, 涂层测厚仪https://www.doczj.com/doc/dc11986104.html, 镀层测厚仪https://www.doczj.com/doc/dc11986104.html, 涂层测厚仪https://www.doczj.com/doc/dc11986104.html, 油漆测厚仪https://www.doczj.com/doc/dc11986104.html, 油漆测厚仪https://www.doczj.com/doc/dc11986104.html, 漆膜测厚仪https://www.doczj.com/doc/dc11986104.html, 磷化膜测厚仪https://www.doczj.com/doc/dc11986104.html, 锌层测厚仪https://www.doczj.com/doc/dc11986104.html, 防腐层测厚仪https://www.doczj.com/doc/dc11986104.html, 麦考特测厚仪https://www.doczj.com/doc/dc11986104.html, 尼克斯测厚仪https://www.doczj.com/doc/dc11986104.html, 尼克斯测厚仪https://www.doczj.com/doc/dc11986104.html, 镀铬测厚仪https://www.doczj.com/doc/dc11986104.html, 磁感应测厚仪https://www.doczj.com/doc/dc11986104.html, 涡流测厚仪https://www.doczj.com/doc/dc11986104.html, 膜厚测试仪https://www.doczj.com/doc/dc11986104.html, 覆层测厚仪 https://www.doczj.com/doc/dc11986104.html, 电镀层测厚仪https://www.doczj.com/doc/dc11986104.html, 涂镀层测厚仪https://www.doczj.com/doc/dc11986104.html, 镀锌层测厚仪https://www.doczj.com/doc/dc11986104.html, 电解测厚仪https://www.doczj.com/doc/dc11986104.html, 氧化膜测厚仪https://www.doczj.com/doc/dc11986104.html, 磁性测厚仪https://www.doczj.com/doc/dc11986104.html, 干膜测厚仪https://www.doczj.com/doc/dc11986104.html, 湿膜测厚仪https://www.doczj.com/doc/dc11986104.html, 标线测厚仪https://www.doczj.com/doc/dc11986104.html, 探伤仪http://www.tanshangyi.top 超声波探伤仪https://www.doczj.com/doc/dc11986104.html, 钢结构探伤仪https://www.doczj.com/doc/dc11986104.html, 超声波探伤仪https://www.doczj.com/doc/dc11986104.html, 超声探伤仪https://www.doczj.com/doc/dc11986104.html, 钢轨探伤仪https://www.doczj.com/doc/dc11986104.html, 磁粉探伤仪https://www.doczj.com/doc/dc11986104.html, 数字超声波探伤仪https://www.doczj.com/doc/dc11986104.html, 电火花检测仪https://www.doczj.com/doc/dc11986104.html, 焊缝探伤仪https://www.doczj.com/doc/dc11986104.html, 超声波探伤仪https://www.doczj.com/doc/dc11986104.html, 金属探伤仪https://www.doczj.com/doc/dc11986104.html, 便携式探伤仪https://www.doczj.com/doc/dc11986104.html, 邵氏硬度计https://www.doczj.com/doc/dc11986104.html, lx-a邵氏硬度计https://www.doczj.com/doc/dc11986104.html, 橡胶硬度计https://www.doczj.com/doc/dc11986104.html, 邵氏橡胶硬度计https://www.doczj.com/doc/dc11986104.html, 橡胶硬度计https://www.doczj.com/doc/dc11986104.html, 硬度计https://www.doczj.com/doc/dc11986104.html, 硬度计https://www.doczj.com/doc/dc11986104.html, 硬度计http://www.yingduji.top 布氏硬度计https://www.doczj.com/doc/dc11986104.html, 洛氏硬度计https://www.doczj.com/doc/dc11986104.html, 便携硬度计https://www.doczj.com/doc/dc11986104.html, 钢管硬度计https://www.doczj.com/doc/dc11986104.html, 便携式硬度计https://www.doczj.com/doc/dc11986104.html, 便携式硬度计https://www.doczj.com/doc/dc11986104.html, 里氏硬度计https://www.doczj.com/doc/dc11986104.html, 轧辊硬度计https://www.doczj.com/doc/dc11986104.html, 巴氏硬度计https://www.doczj.com/doc/dc11986104.html, 934-1巴氏硬度计https://www.doczj.com/doc/dc11986104.html, 韦氏硬度计https://www.doczj.com/doc/dc11986104.html, w-20韦氏硬度计https://www.doczj.com/doc/dc11986104.html, 模具硬度计https://www.doczj.com/doc/dc11986104.html, 超声波硬度计https://www.doczj.com/doc/dc11986104.html, 洛氏硬度计https://www.doczj.com/doc/dc11986104.html, 金属硬度计https://www.doczj.com/doc/dc11986104.html, 硬度测试仪https://www.doczj.com/doc/dc11986104.html, 布氏硬度计https://www.doczj.com/doc/dc11986104.html, 肖氏硬度计 https://www.doczj.com/doc/dc11986104.html, 铸件硬度计https://www.doczj.com/doc/dc11986104.html, 轧辊硬度计https://www.doczj.com/doc/dc11986104.html, 硬度仪https://www.doczj.com/doc/dc11986104.html, 钢板硬度计https://www.doczj.com/doc/dc11986104.html, 铝合金硬度计https://www.doczj.com/doc/dc11986104.html, 电火花检测仪https://www.doczj.com/doc/dc11986104.html, 电火花检漏仪https://www.doczj.com/doc/dc11986104.html, 电火花检测仪https://www.doczj.com/doc/dc11986104.html, 防腐层检测仪https://www.doczj.com/doc/dc11986104.html, 表面粗糙度仪https://www.doczj.com/doc/dc11986104.html, 粗糙度测量仪https://www.doczj.com/doc/dc11986104.html, 粗糙度测试仪https://www.doczj.com/doc/dc11986104.html, 喷砂粗糙度仪https://www.doczj.com/doc/dc11986104.html, 光洁度仪https://www.doczj.com/doc/dc11986104.html, 便携式粗糙度仪https://www.doczj.com/doc/dc11986104.html, 粗糙度仪https://www.doczj.com/doc/dc11986104.html, 粗糙度检测仪https://www.doczj.com/doc/dc11986104.html, 附着力测试仪https://www.doczj.com/doc/dc11986104.html, 漆膜划格器https://www.doczj.com/doc/dc11986104.html, 百格刀测试https://www.doczj.com/doc/dc11986104.html, 百格刀 https://www.doczj.com/doc/dc11986104.html, LED观片灯https://www.doczj.com/doc/dc11986104.html, 工业观片灯https://www.doczj.com/doc/dc11986104.html, 黑白密度计https://www.doczj.com/doc/dc11986104.html, 光泽度仪https://www.doczj.com/doc/dc11986104.html, 无损检测资源网https://www.doczj.com/doc/dc11986104.html, 无损检测仪器https://www.doczj.com/doc/dc11986104.html, 无损123 https://www.doczj.com/doc/dc11986104.html, 无损检测http://www.wusunjiance.top 网站目录https://www.doczj.com/doc/dc11986104.html, 特价机票https://www.doczj.com/doc/dc11986104.html,
粗糙度仪Rmr（C）RM Rk、Rpk、Rvk 的参数对比 粗糙度仪Rmr（C）RM Rk、Rpk、Rvk 随着制造业界对粗糙度这一质量指标认识的不断深化，用於表面微观形状误差定量表述的粗糙度评定参数也日趋丰富和多样化，目的是能够更有针对性地描述微观高低起伏的不同形态和程度对产品有关功能的影响。 必须指出，在这一点上，各个工业化国家和国际标准化组织（ISO）都制定了相应的标准来加以规范，并在很大程度上趋於一致。 而那些从事研制和生产粗糙度测量仪的知名专业厂商，也及时纷纷推出适应、具备各种评定参数检测能力的新颖仪器，也促使用户对其产品提出了更高要求，或是在对产品实施改进之後能予以有效监控。 以上这一连串的过程，真正体现了现代化制造业界的一种技术进步，其间，相应的技术标准则起了推波助澜的积极作用。 传统评定参数的局限性 1.何为传统的粗糙度评定参数？ 粗糙度仪Rmr（C）RMRk、Rpk、Rvk 按几何特性，粗糙度评定参数可分为：高度（有时也称为“振幅”）、间距和形状（有时也称为“材料比例”）等三类。 在国家标准GB/T1031-95中，规定了3个高度、2个间距和1个形状共6项评定参数：轮廓算术平均偏差Ra、微观不平度10点高度Rz、轮廓最大高度Ry（高度类）；轮廓微观不平度平均间距Sm、单峰平均间距S（间距类）以及轮廓支承长度率tp（形状类）。 该标准还明确说明，三项高度参数是主要的。事实上，多年来最为国内制造业界熟悉、并广泛应用於对工件表面粗糙度进行评定的，也确实是振幅类参数，尤其是其中的Ra、Rz。
若作一番比较，Ry由於只由取样长度内两点的高度信息所决定，其代表性较差， 而相比之下Ra的代表性显然是最好的。 但对於工件的有些功能性来讲，如疲劳强度，Ry和Rz就要比Ra更易於反映，故 近年来Rz的出现在增多。 2. 传统方式的局限性 尽管如此，随着对产品质量要求的不断提高，上述传统的粗糙度评定参数的局限性也越来越多地暴露了出来。 图1中，a、b两个表面有着完全不同的微观结构，但按照评定参数Ra、Rz和Ry （即Rt）所规定的采样和资料处理方式，对表面a和表面b测量後获得的数值都 是一样的，从而会得出表面粗糙度的评定结果相同的结论。 图1 传统评定参数的局限性（1） 这显然很不合理，因为图1a的表面微观结构明显容易磨损，故此时若仍用传统的 粗糙度评定参数，就难以做出正确的、切合实际的评价。 类似地，轮廓算术平均偏差Ra的采样和资料处理方式虽然代表性最好，也会造成 把表面微观形态特征完全不同的被评定表面测得很接近的结果，如图2。 图2 传统评定参数的局限性（2） 虽然，在国家标准GB/T1031中也列入了非主要评定参数的“轮廓支承长度率tp”，作为一种形状、也即材料比例参数，能够完善对工件表面微观结构的评定，但产品、零部件的功能性要求是各式各样的，为了对表面的一些微观特性有更加直观、更有针对性的揭示和反映，近年来出现了众多的粗糙度评定参数，并由相应的标准加以规范。 负荷曲线与缸孔内壁的粗糙度评定 粗糙度仪Rmr（C）RMRk、Rpk、Rvk 1.负荷曲线的定义
OU1300 油漆表面粗糙度检测仪 使用说明书
简 介 油漆表面粗糙度检测仪又称为油漆表面粗糙度测试仪、镀层表面粗糙度检测仪、金属涂层表面粗糙度检测仪、涂镀层粗糙度试验仪、油漆表面粗糙度检测仪价格、油漆表面粗糙度检测仪厂家、油漆表面粗糙度试验仪、表面粗糙度测试仪、高精度粗糙度检测仪、手持式粗糙度测试仪、小型粗糙度仪测量仪、粗糙度仪、便携式粗糙度仪、粗糙度测量仪价格、袖珍表面粗糙度仪、数字式粗糙度仪、便携式粗糙度检测仪、表面粗糙度测定仪,数显粗糙度仪、手持式粗糙度检测仪,粗糙度检测仪、粗糙度测试仪、表面粗糙度测量仪、粗糙度测量仪的使用方法、粗糙度测量仪价格、袖珍式表面粗糙度仪、便携式粗糙度测量仪、便携式表面粗糙度仪、表面粗糙度检查仪、手持式粗糙度测量仪、手持式粗糙度仪、便携式粗糙度仪、精密粗糙度测试仪、袖珍式粗糙度测量仪、袖珍式粗糙度检测仪、表面粗糙度检验仪、手持粗糙度测量仪、表面粗糙度检查仪、手持粗糙度仪、手持式粗糙度测量仪、高精度粗糙度仪 是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。测量参数符合国际标准并兼容美国、德国、日本、英国等国家的标准。适用于车间检定站、实验室、计量室等环境的检测。
一、概述 OU1300型表面粗糙度测量仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。测量参数符合国际标准并兼容美国、德国、日本、英国等国家的标准。适用于车间检定站、实验室、计量室等环境的检测。 1.1 主要特点 ●机电一体化设计，体积小，重量轻，使用方便； ●采用 DSP 芯片进行控制和数据处理，速度快，功耗低； ●大量程，多参数 Ra,Rz,Rq,Rt。 ●高端机器增加 Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr 等参数； ●128×64 OLED 点阵显示器，数字/图形显示；高亮无视角； ●显示信息丰富、直观、可显示全部参数及图形； ●兼容 ISO、DIN、ANSI、JIS 多个国家标准； ●内置锂离子充电电池及充电控制电路，容量高、无记忆效应； ●有剩余电量指示图标，提示用户及时充电； ●可显示充电过程指示，操作者可随时了解充电程度 ●连续工作时间大于 20 小时 ●超大容量数据存储，可存储 100 组原始数据及波形。 ●实时时钟设置及显示，方便数据记录及存储。 ●具有自动休眠、自动关机等节电功能 ●可靠防电机走死电路及软件设计 - 1 -
