电机基础PPT课件

电机基础PPT课件

电机的轴承与转子
轴承
轴承是电机中用于支撑转子的部件，通常由润滑油润滑，以减少摩擦和磨损。 轴承的种类和规格根据电机的类型和应用而有所不同。
转子
转子是电机中的可旋转部分，通常由金属材料制成。转子装在轴承上，并由轴 承支撑和旋转。转子中包含了电机的绕组和铁芯，这些元件共同作用产生磁场 和驱动力。
04
在电机中，电能通过电流在磁 场中产生转矩，驱பைடு நூலகம்转子旋转， 将电能转换为机械能。
同时，在电机运行过程中，部 分电能会以热能的形式散失， 这是电机能量转换不可避免的 损失。
03
CHAPTER
电机的基本结构
电机的外壳与支撑结构
电机外壳
电机外壳是电机的外部结构，通常由 钢板制成，用于保护电机内部元件免 受外部环境的影响。外壳还起到支撑 和固定电机的作用。
支撑结构
电机的支撑结构包括底座、轴承座等 部件，用于支撑电机的重量并确保电 机在运行时的稳定性。
电机的绕组与铁芯
绕组
绕组是电机的一个重要组成部分，由绝缘导线绕制而成，通 常缠绕在电机的铁芯上。绕组的作用是产生磁场，从而驱动 电机的转子旋转。
铁芯
铁芯是电机中的另一个重要组成部分，通常由硅钢片叠压而 成。铁芯的作用是导磁，帮助绕组产生更强的磁场。
步提升。
02
CHAPTER
电机的基本原理
电机的工作原理
电机的工作原理基于电磁感应定律和安培环路定律，通过磁场和电流相互作用产生 转矩，使电机旋转。
电机内部主要包括定子和转子两部分，定子产生固定磁场，转子在定子中旋转，产 生感应电流，感应电流与定子磁场相互作用产生转矩，驱动电机旋转。
电机的旋转方向取决于电流的相序和方向，通过改变电流的相序或方向可以改变电 机的旋转方向。

电机学-PPT精选

电机学-PPT精选

河海大学 电气学院
65
双层绕组 单层绕组
2019/12/14
河海大学 电气学院
66
双层绕组 分极分相
2019/12/14
河海大学 电气学院
67
双层绕组 线圈组
2019/12/14
河海大学 电气学院
68
双层绕组 连相绕组
2019/12/14
河海大学 电气学院
69
异步电机功率平衡关系
p cu 1
河海大学 电气学院
15
变压器参数测定:空载实验
a
A
WA
~V
V
x
X
2019/12/14
河海大学 电气学院
16
变压器参数测定:短路实验
A
a
WA
~V
X
x
2019/12/14
河海大学 电气学院
17
变压器的运行特性
U2
U20
2019/12/14
cos2(超前 )
cos2 1
cos2(滞后 )
I2
2019/12/14
河海大学 电气学院
23
三绕组变压器等效电路
2019/12/14
河海大学 电气学院
24
三绕组变压器简图
2019/12/14
河海大学 电气学院
25
三绕组变压器绕组排列
2019/12/14
河海大学 电气学院
26
自耦变压器电流分布
2019/12/14
河海大学 电气学院
27
三绕组变压器向量图
2019/12/14
河海大学 电气学院
98
河海大学 电气学院
33
相量图

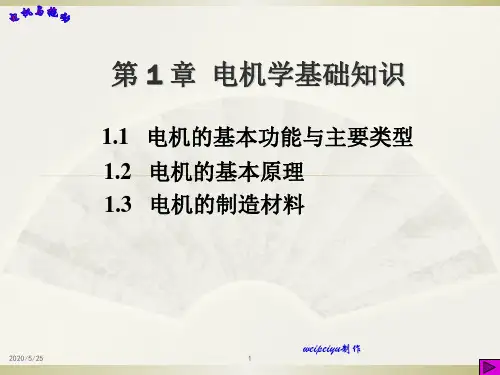

电机学基础知识PPT精选文档

电机学基础知识PPT精选文档
1866 年，德国科学家西门子制成的第一台自激式 发电机，标志着制造大容量发电机技术的突破，具 有划时代的意义。
2020/5/25
weipeiyu制作
8
2020/5/25
Siemens 和他的自激式发电机 weipeiyu制作
9
1885 年，费那里斯发现了两相电流能产生旋转 磁场。
1886 年，特斯拉研制出两相异步电动机。
2020/5/25
weipeiyu制作
12
电机与电力拖动的发展概况
2．电力拖动的发展概况
最初电动机拖动代替了蒸汽或水力的拖动；
当时电动机拖动生产机械的方式是通过天轴来实
现的，称为“成组拖动”。
即由一台电动机拖动一组生产机械，从电动机到
各种生产机械的能量传送以及在各生产机械之间的能
量分配完全用机械的方式，靠天轴及机械传动来实现。
电动机与生产机械在结构上密切配合，从而进一步
简化机构容易实现生产机械运动的全部自动化。
用一台电动机拖动具有多个工作机构的生产机械，
则机械内部仍保留着复杂的机械传动机构；
从上世纪三十年代起，广泛采用了“多电机拖动系
统”，即每一个工作机构用单独电机带动，这样生产
机械结构大大简化；
例对铣床来说共有3台电机即主轴电机、进给电机 和冷却电机。
2020/5/25
法拉第与最早的发电机 —— 法拉第盘 weipeiyu制作
5
电机与电力拖动的发展概况
1832年皮克斯在电磁感应理论的指导下，制造了 第一台发电机；
1833年楞次建立了确定 感应电流方向的原则；
其后他致力于电机理论的研 究并阐明了电机的可逆性原 理。
1834年雅比克制造出世界 第一台电动机，从而证明了 实际应用电能的可能性。

《电机学》课件 第一章

《电机学》课件 第一章


2. 本课程与电力行业的紧密联系
a 对于电力系统自动化专业的技术人员，必然要从事电力系统 稳定性的研究，则首先要了解各电气设备的特性； b 对于从事电气工程自动化专业的技术人员，要搞清楚所控 制的对象及其各类电动机的特性，才能搞好自动控制
1-1 概述
三、学习《电机学》的什么内容
• •
电机的原理、结构、特性和应用 直流电机、变压器、异步电机、 同步电机

3、电磁力定律
载流导体在磁场中要受到力的作用—电磁力
F Bli
左手定则
1-3 基本电磁定律
电机可逆性原理
如在电机轴上外施机械功率，通过电机导体在磁场中 作用产生感应电势可输出电功率；如在电机电路中从电 源输入电功率，则载流导体在磁场作用下可使电机旋转 而输出机械功率。
任何电机既可以作为发电机运行，又可以作 为电动机运行。 不论用作发电机或电动机，感应电势和电磁 力都同时作用于导体。
1-2 磁路及磁路定律
•
2、磁路的欧姆定律
H dl Hl Ni
B /A Ni F m F L /( A ) R m
H B/
1-2 磁路及磁路定律
3、磁路的基尔霍夫第一定律 定律内容: 穿出(或进入)任一闭和面的总磁通量恒 等于零(或者说，进入任一闭合面的磁通量恒等 于穿出该闭合面的磁通量)，这就是磁通连续性 定律。
1-4 铁磁材料及特性
2、铁磁材料
•
软磁材料--磁滞回线窄，HC及Br小
•
•
硬磁材料--磁滞回线宽，HC及Br大
HC及Br大，难退磁---永磁材料
1-4 铁磁材料及特性
1-4 铁磁材料及特性
1-4 铁磁材料及特性

电机学PPT课件-直流发电机

电机学PPT课件-直流发电机
电机学ppt课件-直 流发电机
contents
目录
• 直流发电机的概述 • 直流发电机的结构 • 直流发电机的工作特性 • 直流发电机的应用和维护
01
CATALOGUE
直流发电机的概述
直流发电机的定义
总结词
直流发电机是一种将机械能转换 为直流电能的装置。
详细描述
直流发电机是一种将机械能转换 为直流电能的旋转电机，其输出 电流方向保持不变。
03
在电信、数据中心、医院等重要设施中，直流发电机作为备用电源， 确保设备在停电时仍能正常运行。
04
在野外或偏远地区，直流发电机可作为便携式电源，为电子设备和照 明提供电力。
直流发电机的维护
01
定期检查发电机的运行 状态，确保无异常声音 和振动。
02
清洁发电机表面，保持 整洁，防止灰尘和杂物 影响散热。
03
检查润滑系统，确保轴 承和齿轮得到充分润滑 。
04
定期更换磨损的零件， 如碳刷、轴承等，以延 长发电机使用寿命。
常见故障及排除方法
01
02
03
04
电压不稳定
检查发电机转速和励磁电流是 否正常，调整或更换励磁绕组
。
发电机过热
检查冷却系统是否正常工作， 清除通风障碍物，增加通风量
。
碳刷磨损严重
更换碳刷，调整碳刷压力至合 适值。
。
当励磁电流If恒定时，输出电压 Ua随转速n的增加而增加。
外特性
外特性是指直流发电机的输出 电压Ua与输出电流Ia的关系。
当发电机转速n和励磁电流If恒 定时，输出电压Ua随输出电流 Ia的增加而减小。
外特性是直流发电机的输出特 性，反映了发电机的带负载能 力。

电机学教程.ppt

电机学教程.ppt
• 2．按速度
* 变压器 n=0 * 同步电机 n=同步速度n0 * 异步电机 n≠n0 , 但接近同步速n0 * 直流电机 n不定
3．按电流性质
• 直流电机
* 直流发电机 * 直流电动机
• 交流电机
* 交流电动机 * 交流发电机 * 变压器
第二节 电机的电磁基本理论
电机中的三大物理量: 电、磁、机械 （机电能量转换）
– e = BLv
– 方向: 参考右手定则
十一、电磁力、电磁转矩
• （1）电磁力
•
通电导体在B中受的力 F=BIL
• （2）电磁转矩
T F r BLir
十二、电机的可逆性
• 同一电机既可做发电机又可做电动机。 • 发电机与电动机即有感应电势又有电磁
力，只是形式不同，今后课程中注意体 会。
– 软磁材料：Hc小，易被磁化，也易消失――电机中 多用之
– 硬磁材料：Hc大，与上相反，做永磁材料，如永久 磁铁
• 3 基本磁化曲线
• 通不同电流形成不同的B-H曲线的各顶点的连线
例：
• 图(a)为硅钢片叠成的磁路（尺寸的单位：mm），图(b) 所示为硅钢片的磁化曲线，励磁线圈有1000匝。求当 铁芯中磁通为1×10－3Wb时，励磁线圈中的电流为多 少？
•
M 21
同理，
21
I1

N221 N2 F1 / Rm
I1
I1
M12

N1 N 2 Rm

N1 N 2

N2 I1
N1I1 Rm

N1 N 2 Rm
N1N2
• 其中：Rm称两线圈间的磁阻，Λ 为磁导。
• （三）漏磁通、漏磁链、漏电感

《电机学课件》PPT课件

《电机学课件》PPT课件
• 难点：电磁关系，磁动势，旋转磁场。
• 使用教材：胡虔生、胡敏强、杜炎生合编《电 机学》，中国电力出版社
• 参考书：汪国梁主编《电机学》
05.12.2020
.
12
《电机学》（二）课程简介
• 课程名称： 中文名称：电机学（二） • 英文名称：Electrical Machinery （Part 2） • 教学对象：电气工程类专业、本科 • 课程定位：《电机学》是本专业的一门主要技
• 使用教材：胡虔生、胡敏强、杜炎生合编《电 机学》，中国电力出版社
•
Stephen J.Chapman, Electric Machinery
Fundamentals, McGRAW-HILL International
Editions
• 参考书：汪国梁主编《电机学》 返回
05.12.2020
.
15
变压器图片、图形、动画
变压器的空载运行 变压器运行特性 三绕组变压器 三绕组变压器向量图 变压器外特性 TR三次谐波磁通路径 YYN变压器组中性点浮动 三相变压器组铁芯磁通波形 相量图
变压器参数测定 变压器暂态运行 自耦变压器 互感器 对称分量合成 变压器并联运行 T形电路 三相变压器
05.12.2020
术基础课，定位为：
* 电气工程的基础 * 电力系统的核心
• 课程特点：课程特点是概念多、理论性强，与 工程联系密切。
05.12.2020
.
13
《电机学》（二）课程简介
主要内容：本课程主要讲述：同步电机的结构， 工作原理、运行等到方面的内容。具体为：
❖同步电机的基本理论与运行特性 ❖同步发电机在大电网上运行 ❖同步发电机不对称运行 ❖同步发电机的突然短路。

电机学PPT课件-直流电动机

电机学PPT课件-直流电动机

3
机电一体化设计
结合机械、电子、信息等多学科知识，进行直流 电动机的优化设计，实现高效、紧凑、可靠的设 计目标。
THANKS
感谢观看
电动车与新能源汽车
随着电动车和新能源汽车的普及，直流电动机作为动力源将得到 更广泛的应用。
智能家居与家电
直流电动机在智能家居和家电领域的应用将不断拓展，如智能吸 尘器、电动窗帘等。
直流电动机的创新研究
1 2
新材料与新工艺
研究新型材料和制造工艺，提高直流电动机的性 能和可靠性。
控制策略优化
研究先进的控制算法和策略，提高直流电动机的 响应速度和稳定性。
电机学ppt课件-直 流电动机
目录
• 直流电动机简介 • 直流电动机的特性 • 直流电动机的控制 • 直流电动机的常见故障与维护 • 直流电动机的发展趋势与展望
01
CATALOGUE
直流电动机简介
直流电动机的基本结构
定子
固定部分，包括主磁极和换向器。
转子
旋转部分，由导电的电枢绕组和铁芯组成。
换向器
大。
转矩与磁通关系
02
在一定范围内，转矩与磁通成正比。但当磁通增加到一定程度
时，转矩增加趋缓。
转矩与转速关系
03
在一定转速范围内，转矩与转速成反比。转速越高，转矩越小
。
直流电动机的机械特性
机械特性方程
直流电动机的机械特性方 程表示了电动机的转速、 转矩和电源电压之间的关 系。
固有机械特性
固有机械特性是指在一定 励磁电流和电枢电压下的 机械特性。
当电机发生缺相故障时，自动切断电源，防 止电机因缺相而损坏。
04
CATALOGUE

电机学课件-PPT文档资料156页

电机学课件-PPT文档资料156页

84
异步电机定子 端部2
24.01.2020
河海大学 电气学院
85
异步电机定子 端部3
24.01.2020
河海大学 电气学院
86
异步电机定子 端部4
24.01.2020
河海大学 电气学院
87
异步电机定子 内部
24.01.2020
河海大学 电气学院
88
异步电机定子 外形
24.01.2020
河海大学 电气学院
术基础课，定位为：
* 电气工程的基础 * 电力系统的核心
• 课程特点：课程特点是概念多、理论性强，与 工程联系密切。
24.01.2020
河海大学 电气学院
13
《电机学》（二）课程简介
主要内容：本课程主要讲述：同步电机的结构， 工作原理、运行等到方面的内容。具体为：
同步电机的基本理论与运行特性 同步发电机在大电网上运行 同步发电机不对称运行 同步发电机的突然短路。
• 从学习方法看，电磁关系、平衡方程、等效电 路、相量图是电机学的学习重点。
• 难点：电磁关系，磁动势，旋转磁场。
• 使用教材：胡虔生、胡敏强、杜炎生合编《电 机学》，中国电力出版社
• 参考书：汪国梁主编《电机学》
24.01.2020
河海大学 电气学院
12
《电机学》（二）课程简介
• 课程名称： 中文名称：电机学（二） • 英文名称：Electrical Machinery （Part 2） • 教学对象：电气工程类专业、本科 • 课程定位：《电机学》是本专业的一门主要技
PART 4: Synchronous Generator Transients
24.01.2020

电机学课件(超全讲解)

电机学课件(超全讲解)

绪论

电机的发展 主要类别 基本作用原理——多个（电磁）定律 电机可逆性原理 电机的材料 作业
电机的发展
1．电机的发展初期



电磁感应定律的发现——1831年法拉第 直流电机的发展 单相交流电的应用——远距离传输 三相交流电的应用——解决电机启动问题
电机的发展
2．电机的近代发展及趋势
c y1 y 2 0

磁路的基尔霍夫第二定律
–
沿着任一闭合回路，其总磁压等于总磁势
U I
i
k
磁化曲线
饱和区

不同的磁性材料有 不同的磁导率 同一材料当其磁通 密度不同时，亦有 不同的磁导率
线性区，磁导 率大且不变
起始段，磁导率较小
磁滞现象与磁滞回线


磁场强度H缓 慢地循环变化， B一H曲线是一 封闭曲线 —— 磁 滞 回 线 矫顽磁力Hc 剩余磁感应强 度Br
电磁感应定律


设有一线圈位于磁场中 ，当该线圈中的磁链发生变化 时，线圈中将有感应电动势(简称电势)产生。感应电 势的数值与线圈所匝链的磁链的变化率成正比。感应 电势的方向将倾向于产生一电流，如电流能流通，该 电流的磁化作用将阻止线圈的磁链发生变化。 线圈中的感应电势将倾向于阻止线圈中磁链的变化
磁场储能

磁场是一种特殊形式的物质，磁场中能够储存能量， 在磁场建立过程中，能量由外部能源转换而来。 电机——通过磁场储能来实现机、电能量转换 体积能量密度
Wm

1 2
1 2
BH
1 2
BHdv
V
B
2

磁场能量主要存储在气隙中

《电动机》-课件(共35张PPT)

《电动机》-课件(共35张PPT)
思考：磁场对电流产生的作用是否在任何情况下都可进行？
磁场对电流的作用有大小吗？和哪些因素有关？你能用实验证明吗？
（１）改变滑动变阻器的滑动P位置，使通过导体的电流增加，观察导体在磁场中运动速度．
（２）用更大的Ｕ型磁铁代替原来的磁铁，观察导体在磁场中运动速度．
通电导体在磁场中受到力的作用大小与磁场强弱、电流大小、导体长短有关。
1、电流方向不变，改变磁场方向
3、同时改变电流方向、磁场方向
观察上述三种情况下导体运动方向。
１.通电导体在磁场中受到力的作用. ２.磁场对通电导体作用力的方向跟电流方向和磁场方向有关.
一、磁场对电流的作用
三者关系可用左手定则判断：
左手定则 伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿入手心（掌心对N极），使四个手指所指的方向为电流的方向，那么大拇指所指的方向就是通电导体受力的方向．
左手定则
①伸出左手，让拇指与四指垂直且在同一平面内； ②将左手放入磁场中，手心对着N极，磁感线垂直穿过手心； ③让四指指向导线中的电流方向； ④则大拇指指向导线的受力方向。
3、当导体中的电流方向与磁感线方向平行时，导体不受到磁场的作用。
4、通电导体在磁场中受力运动的过程，是电能转化为机械能的过程。
3、构造
定子
转子
换向器：
磁体
线圈
两个铜半环
电刷
衔接换向器
1、工作原理：
利用通电线圈在磁场里转动的原理。
改变电流方向
电能转化为机械能。
2、能量转化
转到什么位置时，电流方向发生改变？转一周电流改变几次？
依靠通电导体在磁场中所受的力来运转
使用交流电源

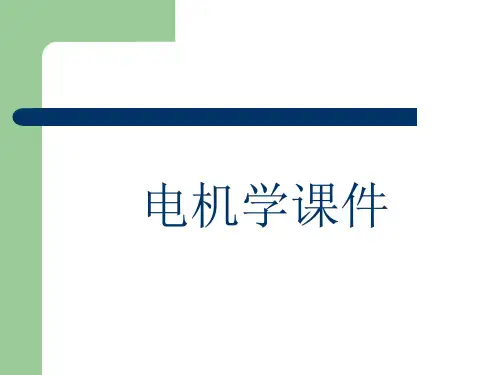

电机学课件

电机学课件
设计原则
根据使用需求和性能要求，制定电机的设计原则 和标准。
结构优化
通过对电机结构的优化设计，提高电机的性能和 稳定性。
控制优化
通过对电机控制策略的优化，提高电机的响应速 度和能源利用效率。
05
电机的控制与调速
电机的控制原理
电机控制的基本原理
说明电机的运行与哪些因素有关，以及如何通过输入电压、电流 等参数对电机进行控制。
得到广泛应用。
03
现代电机的进步
随着科技的不断进步，现代电机在设计和制造上更加精密和高效。新型
的永磁材料和电力电子控制技术的发展也推动了电机的进步。
电机的应用领域
01
02
03
04
工业领域
电机在工业领域中得到广泛应 用，如传动、生产线、包装、
泵类等。
交通运输领域
电机在交通运输领域中也有着 广泛的应用，如电动汽车、电
THANKS
感谢观看
直流电机
直流电机是指依靠直流电能驱动的电动机。
直流电机的特点是启动速度快，调速性能好，控制简单，但是维护困难，可靠性较 低。
直流电机主要应用于需要快速响应、调速性能好的场合，如电力机车、地铁、轻轨 等。
交流电机
交流电机是指依靠交流电能驱 动的电动机。
交流电机的特点是结构简单， 维护方便，可靠性高，但是启 动电流大，调速性能差。
伺服电机的特点是精度高，响应 速度快，可实现精确控制，但是
价格较高。
伺服电机主要应用于需要高精度 、高速度、高稳定性的场合，如
航空航天、精密加工等。
04
电机的性能分析
电机的性能参数
电机转速
01
电机的转速与电机的性能参数密切相关，是电机性能的重要指
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单机容量不断增加 如汽轮发电机：
1900
5MVA
1956水内冷
208MVA
1920 1937空气冷却 氢气冷却
25MVA 1960 100MVA 目前 150MVA
320MVA >1000MVA
中小型电机技术与经济指标不断改进 新的设计方法（CAD）、工艺、材料、测试手段 应用范围扩大
2018年10月14日星期日
《电机学》 第一章 导论
8
二、电机的主要类型 据速度、电流分
静止的电气设备——变压器
直流发电机 电机 旋转电机 同步电机 交流电机 异步电机 直流电机 直流电动机 同步发电机
同步电动机
异步发电机
异步电动机
2018年10月14日星期日
《电机学》 第一章 导论
9
据能量转换分 发电机——将机械功率转换为电功率
生产机械的拖动——由各种电动机实现；
控制系统中的信号转换——由各种控制电机完成。
2018年10月14日星期日
《电机学》 第一章 导论
14
•我国老牌电机厂：
哈尔滨电机厂
上海电机厂
•四川： 德阳 东方电机厂
2018年10月14日星期日
《电机学》 第一章 导论
15
2018年10月14日星期日
《电机学》 第一章 导论
《电机学》 第一章 导论
3
※ 怎样学好电机学 认真听课 精读教材 熟练掌握基本电磁规律 掌握各物理量及其参数之间的关系 物理意义、适用范围、主要因素、公式 习题和实验是学好电机学的重要保证（重要的30％）
2018年10月14日星期日
实验台
《电机学》 第一章 导论
4
※ 参考教材
1
※ 电机学课程的特点 ① 综合性 ② 实际性 ③ 统一性
2018年10月14日星期日
《电机学》 第一章 导论
2
※ 电机学的基本分析方法
方程式、相量图和等效电路的分析方法
归算算法 ——标么制
凸极处理法——凸极隐极
对称分量法——不对称
实验分析法——实验
……
2018年10月14日星期日
12
2、磁磁路导磁材料硅钢片、铸钢等 导磁材料：铁磁材料
3、力结构材料铸钢、铸铁、钢板等
2018年10月14日星期日
《电机学》 第一章 导论
13
四、电机作用和地位 电能生产——由同步发电机生产； 高压输电——由升压变压器将发电机发出的电压升高 到输电电压再输送； 降压用电——由降压变压器将输来的高压电降为所需 低电压，供给用电设备；
《电机学》
辜承林 华中科技大学出版社
《电机学》第三版 许实章 机械工业出版社
《电机学》 汤蕴璆 机械工业出版社
《电机学》
胡虔生 中国电力出版社
2018年10月14日星期日
《电机学》 第一章 导论
5
※ 课程要求 1. 认真听课 2. 独立完成作业
2018年10月14日星期日
《电机学》 第一章 导论
6
第一章
导论
1.1 概述 1.2 电机发展简史
1.3 电机中的基本电磁定律
1.4 铁磁材料特性
1.5 磁路基本定律及计算方法
2018年10月14日星期日
《电机学》 第一章 导论
7
1.1 概述 一、电机的定义 广义： 实施电能生产、传输、使用和电能特性变换的机械 和装置。 狭义： 电机是基于电磁感应定律、电磁力定律（能进行电 磁感应），由电路和磁路所构成，能进行机电能量 转换或信号变换的电磁机械装置。
电动机——将电功率转换为机械功率
变压（流、频、相位）器——将电功率转换为另一种 形式的电功率 控制电机——电气机械系统中调节、放大和控制作用
2018年10月14日星期日
《电机学》 第一章 导论
10
实物图
电动机 使用中的变压器
汽轮发电机组
2018年10月14日星期日 《电机学》 第一章 导论
1
i2 i3
22
l和l’，两积分路径结果相同：
2018年10月14日星期日
《电机学》 第一章 导论
23
2. 电磁感应定律 闭合回路中的磁通量随时间发生变化，该线圈中必然 有感应电势产生，称这种现象为电磁感应。
线圈中的感应电势将倾向于阻止线圈中磁链的变化。
d d e N dt dt
2018年10月14日星期日 《电机学》 第一章 导论
21
1.3 电机中磁路基本定律 1. 全电流定律—安培环路定律
H dl I
L
i1
dl
i2
i3
L
式中，若电流的正方 向与闭合回线L的环行方 向符合右手螺旋关系时， i取正号，否则取负号。
H
H dl i
L
2018年10月14日星期日 《电机学》 第一章 导论
电磁感应定律的发现——1831年 Faraday 直流发电机——1831年 Pixii 1876年 单相交流电的应用——远距离传输 1885年 交流电动机 1889年 三相制——三相交流电的应用 三相电机
2018年10月14日星期日
《电机学》 第一章 导论
20
2．电机的近代发展及趋势
16
2018年10月14日星期日
《电机学》 第一章 导论
17
2018年10月14日星期日
《电机学》 第一章 导论
18
请观察电力系统示意图，找到系统中使用的电机？
2018年10月14日星期日
பைடு நூலகம்
《电机学》 第一章 导论
19
1.2
电机发展简史
1．电机的发展初期
F＝Bli——1821年 Faraday
其中 N
2018年10月14日星期日
《电机学》 第一章 导论
24
d e N dt
正电动势产生正电流—— 电流正方向
正电流产生正磁通 —— 右手螺旋定则
图1-2 电磁感应定律
2018年10月14日星期日 《电机学》 第一章 导论
25
磁通变化原因
在变压器和电机的绕组中，磁通的变化可以是磁通随 时间脉动 或磁通不变，而线圈在转动。 对特种电机还可以是磁通随时间脉动，而线圈也在转 动
水轮发电机
11
三、电机中所用材料 1. 电电路导电材料及绝缘材料 导电材料：紫铜、铝线
绝缘材料：聚脂漆、云母片 按耐热能力高低分六个等级 A—105º E—120º B—130º F—155º H—180º C180º
2018年10月14日星期日 《电机学》 第一章 导论
