133第11章 齿轮传动11.1考点提要11.1.1 重要的术语及概念软齿面、硬齿面、许用应力、弯曲疲劳强度、接触疲劳强度、接触应力、弯曲应力、点蚀、胶合、载荷系数、齿宽系数、齿形系数、应力集中系数、应力循环次数、齿轮精度等级。
11.1.2 许用应力的计算接触疲劳强度的许用应力为: HH HN H S K lim ][σσ= (11—1) 式中:HN K 称为寿命系数,由应力循环次数确定;lim H σ是齿面材料的接触疲劳极限;H S 为安全系数。
即使两齿轮采用同样的材料和热处理,由于两齿轮会有齿数不同,所以应力循环次数也就不同,从而导致寿命系数HN K 不同,因此许用应力也不同。
只有两齿轮齿数相同或齿数虽不同但都按无限寿命取相同的寿命系数HN K 并取相同的安全系数H S ,许用应力才相同。
弯曲疲劳强度的许用应力为:FFE FN F S K σσ=][ (11—2) 式中:环次数确定)为寿命系数(由应力循FN K ;FE σ为齿面材料的弯曲疲劳极限;F S 为安全系数。
即使两齿轮采用同样的材料和热处理,由于两齿轮会有齿数不同,所以应力循环次数也就不同,从而导致寿命系数FN K 不同,因此许用应力也不同。
如果两齿轮齿数相同或齿数虽不同但都按无限寿命取相同的寿命系数FN K 并取相同的安全系数F S ,许用应力才会相同。
为实现等强度设计,如果采用软齿面(HBS 350≤),一般小齿轮比大齿轮硬度高30-50HBS,小齿轮对大齿轮有冷作硬化作用。
如采用硬齿面(HBS 350>),在淬火处理中难以做到如此的硬度差,设计时按同样硬度设计。
要注意:如果是开式齿轮传动,则极限应力要乘以0.7,由于极限应力是按单向转动所获得的数据,如果是双向转动,则也要乘以0.7。
11.1.3齿轮的失效形式和计算准则齿轮的失效形式有五种:(1)轮齿折断。
减缓措施:增大齿根的圆角半径,提高齿面加工精度,增大轴及支承的刚度。
考研真题机械设计基础归纳总结第六章齿轮机构及其设计机械考研真题机械设计基础归纳总结第六章齿轮机构及其设计-机械第六章齿轮机构及其设计6.1内容提要齿轮机构是一种高副机构,其传动平稳可靠、效率高,已被广泛应用。
本章主要解决的问题是在掌握齿廓啮合基本理论的基础上,确定渐开线齿轮传动的基本尺寸及其设计方法。
本章主要内容就是:1.齿轮机构的分类;2.齿廓啮合基本定律与共轭齿廓;3.渐开线及渐开线齿廓;4.渐开线标准直齿圆柱齿轮及其压板传动;5.渐开线齿廓的拌和及变位齿轮;6.斜齿圆柱齿轮传动、蜗杆传动、圆锥齿轮传动。
本章重点内容就是齿廓压板基本定律;渐开线性质;渐开线标准直齿圆柱齿轮及其压板传动;渐开线齿廓的拌和及变位齿轮;斜齿圆柱齿轮传动、蜗杆传动及圆锥齿轮传动的特点。
本章的难点是渐开线性质、渐开线齿轮传动的正确啮合条件与连续传动条件、齿廓的切制及变位齿轮等。
6.2直齿圆柱齿轮教学实验题6.2.1填空题1.渐开线直齿圆柱齿轮传动的主要优点为和。
2.渐开线齿廓上k点的压力角应是所夹的锐角,齿廓上各点的压力角都不相等,在基圆上的压力角等于。
3.满足用户恰当压板条件的一对渐开线直齿圆柱齿轮,当其传动比不等同于1时,它们的齿形就是的。
4.一对渐开线直齿圆柱齿轮无齿侧间隙的条件是。
5.渐开线直齿圆柱齿轮的恰当压板条件就是。
6.一对渐开线直齿圆柱齿轮啮合传动时,两轮的圆总是相切并相互作纯滚动的,而两轮的中心距不一定总等于两轮的圆半径之和。
337.当一对外啮合渐开线直齿圆柱标准齿轮传动的啮合角在数值上与分度圆的压力角相等时,这对齿轮的中心距为。
8.按标准中心距安装的渐开线直齿圆柱标准齿轮,节圆与重合,啮合角在数值上等于上的压力角。
9.二者压板的一对直齿圆柱齿轮的渐开线齿廓,其接触点的轨迹就是一条线。
10.渐开线上任一点的法线必定与基圆,直线齿廓的基圆半径为。
11.渐开线齿轮的可分性就是指渐开线齿轮中心距加装有所误差时,。

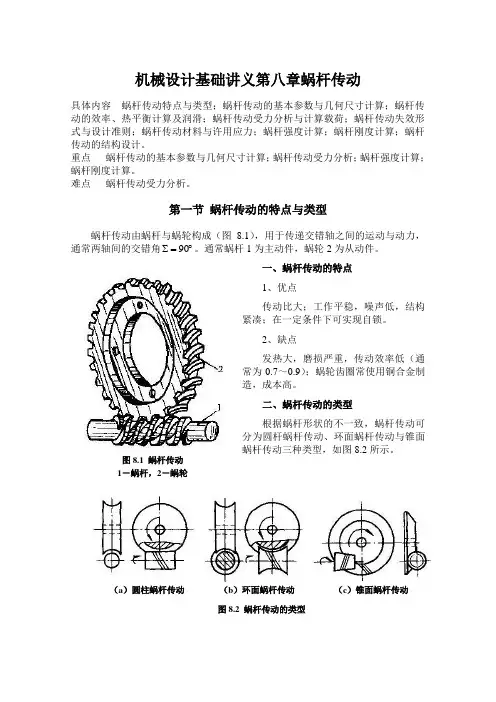

(a )圆柱蜗杆传动 (b )环面蜗杆传动 (c )锥面蜗杆传动图8.2 蜗杆传动的类型机械设计基础讲义第八章蜗杆传动具体内容 蜗杆传动特点与类型;蜗杆传动的基本参数与几何尺寸计算;蜗杆传动的效率、热平衡计算及润滑;蜗杆传动受力分析与计算载荷;蜗杆传动失效形式与设计准则;蜗杆传动材料与许用应力;蜗杆强度计算;蜗杆刚度计算;蜗杆传动的结构设计。
重点 蜗杆传动的基本参数与几何尺寸计算;蜗杆传动受力分析;蜗杆强度计算;蜗杆刚度计算。
难点 蜗杆传动受力分析。
第一节 蜗杆传动的特点与类型蜗杆传动由蜗杆与蜗轮构成(图8.1),用于传递交错轴之间的运动与动力,通常两轴间的交错角︒=∑90。
通常蜗杆1为主动件,蜗轮2为从动件。
一、蜗杆传动的特点1、优点传动比大;工作平稳,噪声低,结构紧凑;在一定条件下可实现自锁。
2、缺点发热大,磨损严重,传动效率低(通常为0.7~0.9);蜗轮齿圈常使用铜合金制造,成本高。
二、蜗杆传动的类型根据蜗杆形状的不一致,蜗杆传动可分为圆杆蜗杆传动、环面蜗杆传动与锥面蜗杆传动三种类型,如图8.2所示。
图8.1 蜗杆传动 1-蜗杆,2-蜗轮根据加工方法不一致,圆柱蜗杆传动又分为阿基米德蜗杆传动(ZA型)、法向直廓蜗杆传动(ZN型)、渐开线蜗杆传动(ZI型)与圆弧圆柱蜗杆传动(ZC型)等。
前三种称之普通圆柱蜗杆传动,见图8.3所示。
(a)阿基米德蜗杆(b)法向直廓蜗杆(c)渐开线蜗杆图8.3 普通蜗杆的类型第二节圆柱蜗杆传动的基本参数与几何尺寸计算在普通圆柱蜗杆传动中,阿基米德蜗杆传动制造简单,在机械传动中应用广泛,而且也是认识其他类型蜗杆传动的基础,故本节将以阿基米德蜗杆传动为例,介绍蜗杆传动的一些基本知识与设计计算问题。
一、蜗杆传动的基本参数通过蜗杆轴线并垂直于蜗杆轴线的平面称之中间平面,见图6.4。
在中间平面内,蜗杆与蜗轮的啮合相当于齿条与齿轮的啮合。
因此,设计圆柱蜗杆传动时,均取中间平面上的参数与几何尺寸作为基准。
★表示为重点《机械设计基础》考点本科目为重点考试科目,分值占考试总分值的2/5第一章(非重点)1、自由度定义2、自由度=原动件数(★★课件中P23 )第二章1、平面四杆机构定义,名词解释(课件P4)2、三个基本型式:曲柄摇杆机构、双曲柄机构、双摇杆机构3、机构的三大特性(★★)1)急回特性2)压力角和传动角(压力角越小越好,任何机构均有压力角,且压力角为锐角)3)机构死点(克服死点:1)利用惯性2)利用两组连杆机构错开排列,如火车头车轮)第三章1、凸轮机构优缺点优点:可精确实现任意运动规律(★★★)缺点:线接触,易磨损,传力不大2、压力角与凸轮机构尺寸大小关系:压力角越小,机构尺寸越大。
(设计时可用压力角大小约束机构尺寸大小)3、分类:1)按凸轮形状分:盘形、移动、圆柱凸轮( 端面) 。
2)按推杆形状分:尖顶、滚子、平底从动件。
特点:尖顶--构造简单、易磨损、用于仪表机构滚子――磨损小,应用广平底――受力好、润滑好,用于高速传动4、本章计算了解不考第四章1、齿轮结构优点(★★★)2齿轮的分类3、齿轮参数1)齿数:2)模数:(★★★有单位mm,是比例常数。
齿数相同的齿轮,模数越大,尺寸越大)3)分度圆压力角:规定标准值α=20°4、m、z、α为渐开线齿轮的三个基本参数5、标准齿数m 、α、ha* 、c* 取标准值,且e=s的齿轮。
6、一对渐开线齿轮正确啮合条件:模数和压力角分别相等(★★★)7、标准中心距a=r1+r2 (★★)8、一对齿轮的连续传动条件是:ε≥1(重合度)9、齿轮的制造:范成法加工特点(★★★)10、根切1)根切的后果2)齿数大不会根切,发生根切的临界点,叫做最少齿数=17(即不根切的最小齿数,只针对直齿)(★★★)11、圆锥尺寸传动了解12、润滑和效率(★★★)开式齿轮:常采用人工定期润滑。
可用润滑油或润滑脂闭式齿轮:油池润滑(包括沾油润滑及飞溅润滑)速度低、油面不能太高。
二、机械零件的主要失效形式:1)整体断裂:零件在受拉压弯剪和扭等外载荷作用时,由于某一危险截面的应力超过零件的强度极限而发生断裂,或者危险截面发生疲劳疲劳断裂均属此类。
2)过大的残余变形3)零件的表面破坏:零件的表面破坏主要是腐蚀、磨蚀、和接触疲劳。
4)破坏正常工作条件引起的失效。
腐蚀、磨损、疲劳是引起失效的主要原因。
三、不随时间变化的应力称为静应力,随时间变化的应力称为变应力,具有周期性的变应力称为循环变应力当一零件受脉动循环变应力时,则其平均应力是其最大应力的50%。
循环特性r=-1的变应力是对称循环变应力。
四1.当动压润滑条件不具备,且边界膜遭破坏时,就会出现流体摩擦、边界摩擦和干摩擦同时存在的现象,这种摩擦状态称为混合摩擦2摩擦分为内、外摩擦;滑动摩擦又分为干、边界、流体、混合摩擦。
1.螺纹公称直径是螺纹大径,强度计算时应用的螺纹直径参数是螺纹小径。
、五、螺纹连接中,按其工作原理不同,螺纹防松方法有摩擦防松(对顶螺母弹性垫圈自锁螺母)、机械防松(止动垫圈开口销加六角开槽螺母串联钢丝)和永久性防松(铆合冲点涂胶粘剂)等。
联接螺纹防松的目的是:防止螺纹副的相对转动。
2.提高螺栓联接强度的措施:1降低影响螺栓疲劳的应力幅2改善螺纹牙上载荷分布不均的现象3减小应力集中的影响4采用合理的制造工艺方法。
3.螺纹联接的基本类型:螺栓联接、螺钉、双头螺柱、紧定螺钉螺纹有外螺纹和内螺纹之分,它们共同组成螺旋副,起连接作用的螺纹称为连接螺纹,起传动作用的螺纹称为传动螺纹。
螺纹连接的预紧:绝大数螺纹连接在装配时都必须拧紧,使连接在承受工作载荷之前,预先受到力的作用。
这个预加作用力称为预紧力。
预紧力的目的在于增强连接的可靠性和紧密性,以防止受载后被连接件间出现缝隙或发生相对滑移。
控制预紧力的方法通常是借助测力矩扳手或定力矩扳手。
采用螺纹联接时,当被连接件很厚不经常拆卸时,宜采用螺钉联接。
紧螺栓联接按拉伸强度计算时,考虑到拉伸应力和扭转切应力复合作用,应将拉抻载荷增大至1.3倍。
齿轮与蜗杆转动总结————————————————————————————————作者:————————————————————————————————日期:蜗杆传动1.如图所示为一蜗杆起重装置。
已知:蜗杆头数11=z ,模数5=m ,分度圆直径601=d mm,传动效率25.0=η,卷筒直径320=D mm,需要提起的重量6300=G N,作用在手柄上的力280=F ,手柄半径180=l mm 。
试确定:G1Z 2Z lD蜗杆起重装置(1) 蜗杆的齿数2z(2) 蜗杆所受的轴向力1a F 的大小及方向; (3) 提升重物时手柄的转向。
解:(1)通过手柄施加给蜗杆的驱动转矩为:mm N Fl T ⋅⨯=⨯==411004.5180280提升重物G所需要的蜗轮的转矩为:mm N D G T ⋅⨯=⨯=⨯=6210008.1232063002 由于1T 和2T 满足的关系式:ηi T T 12=,因此有:5025.01004.510008.14612=⨯⨯⨯==ηT T i 所以5012==i z z(2)蜗杆所受的轴向力1a F 为:N mz T d T F F t a 806422222221===-= 1a F 的方向水平向右。
(3)当提升重物时,蜗轮逆时针转动,蜗杆所受轴向力水平向右,由于蜗杆右旋,所以,根据右手定则可以判断出手柄的转向为竖直向下(即从手柄端看为顺时针方向)。
2.如果所示为一升降机传动装置示意图。
已知电动机功率KW P 8=,转速m in /9701r n =,蜗杆传动参数为11=z ,402=z ,mm m 10=,8=q ,'''30207ο=λ,右旋,蜗杆蜗轮副效率75.01=η。
设整个传动系统的总效率为68.0=η,卷筒直径mm D 630=。
试求:VQ1n 电D2341a F 1r F 升降机传动装置示意图(a)(b)n11a F 1r F 1t F(1) 当升降机上行时,电动机的转向(在图中标出即可); (2) 升降机上行时的速度v ; (3) 升降机的最大载重量Q;(4) 蜗杆所受的各分力的大小及方向(方向在图中标出即可)。
154第12章 蜗杆传动12.1 考点提要12.1.1 重要的术语和概念蜗杆的传动特点和分类、蜗杆的效率、蜗杆的头数、导程角、直径系数、12.1.2蜗杆传动的滑动速度和效率蜗杆主动时的机构效率为:)(v tg tg ϕγγη+-=)96.095.0( (12-1) 蜗杆的功率损耗一般由啮合摩擦,轴承损耗及零件搅油和飞溅损耗。
计算效率时,需要用到当量摩擦角v ϕ,其数值可通过arctgf v =ϕ算出,再结合相对滑动速度查表确定。
增加蜗杆的头数会使导程角增大,从而使效率增大,同时滑动速度也增大;如果增大蜗杆的分度圆直径将使导程角减小,从而使效率下降,而蜗杆的刚度提高。
蜗轮主动的效率为)(’v tg tg ϕγγη-= (12-2) 显然若v ϕγ≤,则0≤‘η,机构自锁,显然,如果反行程(蜗轮主动)自锁,正行程的效率(蜗杆主动)一定不大于50O O /。
蜗杆机构总的效率为啮合效率与轴承效率及搅油效率的乘积。
在设计之初,为近似求出蜗轮的转矩2T ,η数值可按表14-1数值估计。
表14-1 效率与蜗杆头数关系1Z 12 3 4 总效率0.7 0.8 0.85 0.9 影响蜗杆传动啮合效率的几何因素有:蜗杆的头数Z1,蜗杆的直径系数q﹑蜗杆分度圆直径〔或模数﹑Z1﹑q〕。
由于传动多是减速传动,所以蜗杆多处于高速级。
当蜗杆头数较少时,反行程效率低,机构自锁。
只有蜗杆头数多时才有较高的效率,反行程不自锁(可以蜗轮为主动件),但蜗轮和蜗杆的滑动速度过大,对材料要求很高,易出现磨损和胶合,因此很少采用。
12.1.3普通圆柱蜗杆传动的主要参数和几何尺寸计算蜗杆蜗轮的正确啮合条件有:1)蜗杆的轴向模数ma1=蜗轮的端面模数mt2且等于标准模数;2)杆的轴向压力角αa1=蜗轮的端面压力角αt2且等于标准压力角;3)蜗杆的导程角γ=蜗轮的螺旋角β且均可用γ表示,蜗轮与蜗轮的螺旋线方向相同。
通过蜗杆轴线并与涡轮端面垂直的平面称中间平面。
154第12章 蜗杆传动12.1 考点提要12.1.1 重要的术语和概念蜗杆的传动特点和分类、蜗杆的效率、蜗杆的头数、导程角、直径系数、12.1.2蜗杆传动的滑动速度和效率蜗杆主动时的机构效率为:)(v tg tg ϕγγη+-=)96.095.0( (12-1) 蜗杆的功率损耗一般由啮合摩擦,轴承损耗及零件搅油和飞溅损耗。
计算效率时,需要用到当量摩擦角v ϕ,其数值可通过arctgf v =ϕ算出,再结合相对滑动速度查表确定。
增加蜗杆的头数会使导程角增大,从而使效率增大,同时滑动速度也增大;如果增大蜗杆的分度圆直径将使导程角减小,从而使效率下降,而蜗杆的刚度提高。
蜗轮主动的效率为)(’v tg tg ϕγγη-= (12-2) 显然若v ϕγ≤,则0≤‘η,机构自锁,显然,如果反行程(蜗轮主动)自锁,正行程的效率(蜗杆主动)一定不大于50O O /。
蜗杆机构总的效率为啮合效率与轴承效率及搅油效率的乘积。
在设计之初,为近似求出蜗轮的转矩2T ,η数值可按表14-1数值估计。
表14-1 效率与蜗杆头数关系1Z 12 3 4 总效率0.7 0.8 0.85 0.9 影响蜗杆传动啮合效率的几何因素有:蜗杆的头数Z1,蜗杆的直径系数q﹑蜗杆分度圆直径〔或模数﹑Z1﹑q〕。
由于传动多是减速传动,所以蜗杆多处于高速级。
当蜗杆头数较少时,反行程效率低,机构自锁。
只有蜗杆头数多时才有较高的效率,反行程不自锁(可以蜗轮为主动件),但蜗轮和蜗杆的滑动速度过大,对材料要求很高,易出现磨损和胶合,因此很少采用。
12.1.3普通圆柱蜗杆传动的主要参数和几何尺寸计算蜗杆蜗轮的正确啮合条件有:1)蜗杆的轴向模数ma1=蜗轮的端面模数mt2且等于标准模数;2)杆的轴向压力角αa1=蜗轮的端面压力角αt2且等于标准压力角;3)蜗杆的导程角γ=蜗轮的螺旋角β且均可用γ表示,蜗轮与蜗轮的螺旋线方向相同。
通过蜗杆轴线并与涡轮端面垂直的平面称中间平面。
1.蜗杆传动中为何常以蜗杆为主动件?蜗轮能否作为主动件?为什么?蜗轮由于螺旋配合中的自锁效应,是无法成为主动件的,只能是从动件。
2.为什么对蜗杆的直径系数q作出限制规定?在什么情况下值q可不受限制?当模数m为定值时,在什么情况下对q选大值?为减少蜗轮滚刀数量有利于刀具的标准化,对蜗杆的直径系数q进行限制。
当m 一定时,q值大则d1变大,蜗杆的刚度及强度相应提高,为此较小模数时,常用较大的q值。
3.在闭式蜗杆传动中,为什么必须进行热平衡计算,提高散热能力的措施有哪些?1)由于蜗杆传动效率较低,发热量大,在闭式蜗杆传动中,如果散热条件不好,会引起润滑不良而产生齿面胶合。
2)在箱壳外面增加散热片,加散热片以增大散热面积。
在蜗杆轴端安装风扇,以加速空气的流通。
在箱体油池传动箱内装设蛇形冷却水管、循环冷却管路。
用循环油冷却。
p、和pv的主要原因。
1. 说明在条件性计算中限制v限制p是防止润滑油被完全挤出,使轴承不发生过快磨损;限制v也是防止轴承发生过快磨损;限制pv是限制摩擦功耗和发热量,防止轴承的温升过高。
2.滑动轴承中的油孔、油沟和油室有何作用?液体润滑轴承的油沟应开在何处?为什么?油孔是为了往轴承内注油,油沟是把从油孔注入的润滑油输送和均布到整个轴承的宽度方向,油室是使润滑油沿轴向均匀分布,并起贮油和稳定供油的作用。
油沟应开在非承载区域内,以保证承载区域内油膜的连续性,具有一定的承载能力。
3.如何选择普通径向滑动轴承的宽径比?宽径比选取过大时会发生什么现象?宽径比常用的范围是0.5~1.5。
宽径比选得小时可提高轴承运转平稳性,端泄流量大,功耗小,轴承承载能力要降低。
4.相对间隙ψ对轴承性能有何影响?在设计时如出现温升过高,应如何调整ψ的取值?相对间隙ψ对轴承的承载能力、摩擦功耗和温升都有重要影响。
ψ取大值,则润滑油的流量增加,温升降低;ψ取小值,则温升增加。
1. 为什么角接触球轴承与圆锥滚子轴承往往成对使用且“面对面”或“背对背”配置?单个此类轴承只能承受一个方向的轴向力即限制轴系一个方向的运动,而成对使用采用“面对面”或“背对背”配置则可承受两个方向的轴向力,限制轴系两个方向的运动,从而使轴系得到轴向固定。
第十章齿轮机构及其设计10.1本章知识点串讲本章的重点有:齿轮的齿廓曲线;渐开线齿廓啮合传动的特点;渐开线各部分的名称、符号及标准齿轮几何尺寸的计算;渐开线直齿圆柱齿轮的啮合传动的条件;变位齿轮传动的基本理论及设计计算;斜齿轮﹑蜗轮蜗杆及圆锥齿轮传动的重点是它的啮合传动及设计计算的特殊点等。
【知识点1】齿轮的齿廓曲线一、渐开线的形成二、渐开线的性质当一直线沿半径为rb的圆作纯滚动时,该直线上任一点K的轨迹称为该圆的渐开线,该圆称为渐开线的基圆,直线x-x称为渐开线的发生线,角θK 称为渐开线AK段的展角。
a.发生线在基圆上滚过的线段长度KN 等于基圆上被滚过的圆弧长度AN,即KN = AN。
b.渐开线上任一点的法线切于基圆。
c.切点N为渐开线上在点K处的曲率中心,NK为K点处的曲率半径。
d.基圆以内没有渐开线。
e.渐开线的形状仅取决于其基圆的大小。
f.同一基圆上任意两条渐开线间的法向距离相等。
【知识点2】渐开线齿廓啮合传动的特点Prr bωωOOKr 2 ′′r 1 NNK ′渐开线齿廓能保证定传动比i O P O Pr r 12122121===ωω渐开线齿廓传动的特点:1.啮合线为定直线,啮合点的轨迹线——内公切线、啮合线、公法线三线合一2.啮合角为常数,啮合角:啮合线与过节点P 处两节圆的内公切线之所夹锐角。
——它等于两齿轮在节圆上的压力角。
3.可分性【知识点3】渐开线各部分的名称、符号及标准齿轮几何尺寸的计算 一、齿轮各部分的名称及符号二、渐开线标准直齿圆柱齿轮的几何尺寸1.渐开线齿轮的五个基本参数:齿数(z),模数(m),分度圆压力角(齿形角),齿顶高系数ha *,径向间隙系数c *——亦称顶隙系数。
(1)齿数(z)齿数根据设计需要确定,如:传动比、中心距要求、接触强度等。
(2)模数(m)a. 定义:模数的定义为齿距P 与π的比值,即m= P/πb. 模数的意义确定模数m 实际上就是确定周节p ,也就是确定齿厚和齿槽宽e 。
