制动系统介绍ppt演示课件

制动系统应具有良好的耐磨性和抗腐蚀性能，确保长期使用效果稳定。
制动系统安全性
制动系统应具有多种安全保护措施，如防抱死制动系统（ABS）
等，提高车辆行驶安全性。
03
制动系统关键部件介绍
制动器类型及特点
鼓式制动器
具有较大的制动力矩，但热衰退性能较差，易于磨损。
盘式制动器
散热性能好，制动效能稳定，抗热衰退能力强，但制造成本较高。
制动平顺性
评价制动过程中车辆减速的平顺性，避免急刹车等突兀动作对乘客造成不适。
05
制动系统故障诊断与排除
常见制动系统故障类型
制动失效
制动踏板行程过大，制动作用迟缓，制动效能很低甚至丧失，制动距离增长。
制动拖滞
制动后车辆起步困难或行驶无力，制动鼓或制动盘发热。
制动跑偏
制动时车辆自动向一侧偏驶，无法保持直线行驶。
评价制动系统使车辆从一定速度减速到完全停止所需的距离，是制动效能的直观体现。
制动减速度
反映制动过程中车辆速度下降的快慢，是衡量制动效能的重要指标之一。
制动时间
从驾驶员开始制动到车辆完全停止所需的时间，也是评价制动效能的重要参数。
制动稳定性评价指标
制动方向稳定性
评价车辆在制动过程中是否保持直线行驶，有无跑偏、侧滑等现象。
02
制动系统工作原理
制动过程描述
01
02
03
制动踏板操作
驾驶员踩下制动踏板，启动制动系统。
制动力分配
根据车辆负载、路况等因素，制动系统自动分配制动力到各个车轮。
车轮减速
制动器对车轮施加摩擦力，使车轮减速或停止转动。
制动力产生与传递
制动器工作原理

汽车制动系统PPT课件

CHENLI
12
CHENLI
13
②工作过程当制动时，两制动蹄在相等的张力F的作用下，分别绕各自的支承点向外偏转紧压在制动鼓上。旋转的制动鼓对两侧制动蹄分别作用有法向反力FN1和FN2、切向反力 FT1和FT2。
CHENLI
14
如果前制动蹄所受摩擦力FT1所造成的绕支点的力矩与张开力F产生的力矩同向，摩擦力FT1作用的结果是使前蹄对制动鼓的压紧力增大，即FN1增大，摩擦力FT1也更大，则称为“助势”作用。该蹄称为助势蹄。
CHENLI
21
CHENLI
22
①单向自动增力式制动器
两蹄下端都没有固定支点，而是插在连杆n两端开口的直槽底面上，形成活动连接。后蹄上端固定在支承销上，前蹄上端在回位弹簧作用下，紧压在轮缸活塞上。
CHENLI
23
汽车前进制动时，制动缸内的活塞克服回位弹簧的弹力，将前蹄推出，使其压紧在制动鼓上。由于摩擦力的作用，前蹄沿制动鼓旋转方向转过一个角度，通过连杆n，以后蹄上端为支点，又推动后蹄压紧在制动鼓上，进一步增强摩擦力，加大制动力。此时两蹄均为助势蹄，制动效能较高。
d.调好后退出锁止套，套上防尘罩，放好车轮。
应注意局部调整时，切不可转动制动蹄轴，一旦转动，应进行全面调整。
②车轮制动器的全面调整
车轮制动器全面调整是在制动鼓与制动蹄摩擦片严重磨损时，更换制动鼓或摩擦片后，制动蹄轴和制动凸轮安装位置发生变化，为确保制动蹄摩擦片与制动鼓间的正常间隙而进行的调整作业。其调整必须在轮毂轴承调好后进行，现以CA1092型汽车后轮为例，说明调整过程。
CHENLI
17
②双向助势平衡式车轮制动器
制动底板上所有固定元件、制动蹄、制动轮缸、回位弹簧等都是成对地对称位置，两制动蹄的两端采用浮式支承，且支点在周向位置浮动，用回位弹簧拉紧。

比亚迪新车型速锐电子驻车制动系统技术培训课件

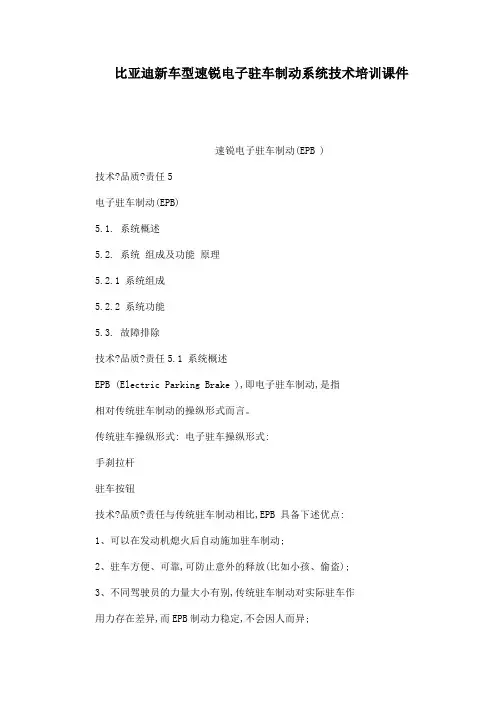

比亚迪新车型速锐电子驻车制动系统技术培训课件速锐电子驻车制动(EPB )技术?品质?责任5电子驻车制动(EPB)5.1. 系统概述5.2. 系统组成及功能原理5.2.1 系统组成5.2.2 系统功能5.3. 故障排除技术?品质?责任5.1 系统概述EPB (Electric Parking Brake ),即电子驻车制动,是指相对传统驻车制动的操纵形式而言。

传统驻车操纵形式: 电子驻车操纵形式:手刹拉杆驻车按钮技术?品质?责任与传统驻车制动相比,EPB 具备下述优点:1、可以在发动机熄火后自动施加驻车制动;2、驻车方便、可靠,可防止意外的释放(比如小孩、偷盗);3、不同驾驶员的力量大小有别,传统驻车制动对实际驻车作用力存在差异,而EPB制动力稳定,不会因人而异;4、可以增加辅助起步等自动功能;5、占用驾驶室空间较小。

技术?品质?责任电子驻车制动系统:目前市场上该EPB 产品主要分两类:集成式EPB 和拉索式EPB 。

而集成式根据后制动器形式, 分为集成钳式与集成鼓式, 拉索式根据拉索形式分为单拉索式及双拉索式。

集成式EPB拉索式EPB技术?品质?责任5.2 系统组成及功能原理5.2.1 系统组成拉索式EPB 系统组成:技术?品质?责任? EPB 系统框图:油门踏板信号技术?品质?责任? EPB 系统电路图:技术?品质?责任? EPB 系统工作原理:EPB 通过内置在ESP 电脑中的纵向加速度传感器来测算坡度,从而可以算出车辆在斜坡上由于重力而产生的下滑力,电脑通过电机对后轮施加制动力来平衡下滑力,使车辆能停在斜坡上。

当车辆起步时,电脑通过油门的大小来测算需要施加的制动力,同时通过高速CAN与发动机电脑通讯来获知发动机牵引力的大小。

电脑自动计算发动机牵引力的增加,相应的减少制动力。

当牵引力足够克服下滑力时,电脑驱动电机解除制动,从而实现车辆顺畅起步。

技术?品质?责任? EPB 开关:手动驻车向上拉起图示开关,仪表上的指示灯会先闪烁,常亮之后代表EPB 已拉起。

制动系统ppt课件

车轮制动器
将制动力矩转化为制动力，作用在车轮上。
制动管路
连接主缸和各车轮制动器，传递制动力。
制动液
传递制动力，具有不可压缩性。
液压制动系统优缺点
制动力矩大
液压传动能够产生较大的制动力矩，满足车辆制动需求。
制动平稳
液压传动具有缓冲作用，使制动过程更加平稳。
液压制动系统优缺点
• 结构简单：液压制动系统结构相对简单，易于维护和保养。
空气压缩机的噪音和振动较大。
03
气压制动系统优缺点
压缩空气的压力受温度和海拔影响，性能不够稳定。
需要定期维护和保养，否则容易出现漏气等问题。
05
辅助制动系统与电子控制技术
辅助制动系统类型及功能
液压辅助制动系统
通过液压装置提供额外的制动力，提高制动效能和稳定性。
气压辅助制动系统
利用气压原理，在制动时提供额外的制动力矩，适用于大型车辆。
鼓式制动器
制动鼓
与轮胎固定并随车轮旋转的部件，具有较大的热容量和良好的散热性。
制动蹄
固定在制动底板上，通过摩擦片与制动鼓内侧
接触产生制动力。
制动底板
安装制动蹄、支撑销和制动蹄回位弹簧的部件，
与车桥固定连接。
制动轮缸
将制动主缸的液压转化为机械推力，推动制动蹄向外张开与制动鼓产
生摩擦。
盘式制动器
液压制动系统优缺点
制动滞后
由于液压传动存在泄漏和压缩性，导致制动响应滞后。
制动效能受温度影响
高温时制动液Байду номын сангаас易气化，导致制动效能下降。
对制动液要求高
需要使用高品质的制动液，否则会影响制动性能和安全性。

EPB电子驻车系统PPT课件

➢ 5.查询故障存储器的故障记忆，排除存储的故障并删除故障存储器的故障码记忆；
➢ 6.选择功能“04基本设置”，输入通道号“006”，按确认键后复位活塞；
➢ 7.安装车轮，检查制动液液位，必要时添加；
提问与解答环节
Questions And Answers
谢谢聆听
·学习就是为了达到一定目的而努力去干, 是为一个目标去战胜各种困难的过程,这个过程会充满压力、痛苦和挫折
Learning Is To Achieve A Certain Goal And Work Hard, Is A Process To Overcome Various Difficulties For A Goal
安全性高
➢ 全面优化的踏板区域，无额外的踏板 ➢ 不会溜车，总能施加最大驻车夹紧力。
➢ 电子模块具有自我诊断功能(EPB功能可以自我诊断)。 ➢ 后轮动态模式时具防抱死制动功能
➢ EPB系统可以设计为发动机熄火后自动施加驻车制动。
EPB技术的优点
成本合理
➢ 设计简介，体积小而紧凑。 ➢ 仅采用一个作用器单元，可适用于所有
EPB工作原理简介
EPB系统由电子按钮手动操作，并兼备自动控制功能。
当需要驻车制动时，EPB按钮被按下，按钮操作信号反馈给电控单元，由电控单元控制电机和行星减速齿轮机构工作，对左右后制动钳实施制动。
电子驻车制动系统由装有行星减速机构和电机的左、右后制动钳和电控单元组成，该系统电控单元与整车控制器局域网 (CAN)通讯，对左右后卡钳上的电机进行控制。
车型和制动类型，组装时无须特殊调整。
奥迪A6L驻车制动器概述
机电式驻车制动器 - EPB首次是在Audi A8车上使用的，现在也用于Audi A6′05车上，其基本机械结构、增力比和工作原理都未改变。

汽车制动系统课件

制动液储液罐
蓄压器
