发动机装配线各工位操作

发动机主装配线工艺流程
《发动机主装配线工艺流程》
发动机主装配线是汽车制造中的重要环节，它将各种零部件组装成完整的发动机。

下面是一个 typial 的的发动机主装配线工艺流程：
1. 零部件检验：发动机各种零部件在送入主装配线之前，需要经过严格的检验。

工程师将对发动机零部件进行检测，确保其质量符合标准。

2. 零部件清洁：接下来，零部件会经过清洗过程，以确保其清洁度。

清洁的零部件更容易被组装，并且可以避免污染整个系统。

3. 零部件组装：在主装配线上，工作人员会按照工艺流程，将各种零部件按特定顺序组装起来。

这包括安装活塞、曲轴、缸体等。

4. 油润滑系统安装：完成发动机主体组装后，需要安装油润滑系统，确保发动机正常工作。

5. 点火系统安装：接着，工作人员会安装点火系统，这是发动机顺利启动和正常运转的重要部件。

6. 动力传动系统安装：最后，发动机主装配线上的工人会安装动力传动系统，包括变速箱、传动轴等。

7. 总检测和调试：最后一步是对已组装好的发动机进行全面的检测和调试，确保其工作正常。

发动机主装配线工艺流程需要严格按照标准操作，确保整个过程高效而且质量可控。

这样才能保证组装好的发动机质量可靠，可以为汽车提供稳定的动力。

目录1. 1. 概述1-1.系统名称1-2.生产线工作内容1-3.生产能力1-4.必备条件1-5.机器油漆颜色1-6.设计标准2. 2. WD615/WD415发动机装配线组成2-1. 系统简介2-2. 结构说明3.3. 装配线工作过程简述及主要注意事项3-1. 工作过程简述3-2. 主要注意事项4. 4. 安装4-1. 装配线安装4-2. 升降机安装4-3. 180°（90°）翻转机的安装4-4. 缸盖装配线的安装5. 5. 维护5-1. 传送线辊子维护5-2. 线体维护5-3. 气动系统维护5-4. 润滑期5-5. 润滑油6. 6. 排故与检修7.7. 电气控制系统8.8. 图纸资料1. 概述1-1. 系统名称: WD615/WD415发动机装配线1-2. 生产线完成内容:欧III机型、欧II机型、直列四缸柴油机装配线，完成发动机上各零部件的装配，包装前的准备工作。

1-3. 生产能力-生产量(生产目标) : 6万台/年(2班制)-每年工作日: 250 日-日工作时间 : 16小时-生产效率：85％-节拍：≤3分钟1-4. 必备条件1) 压缩空气在端点处空气供应为5 Kg/cm²2)提供电源AC220V;50Hz1-5.设备油漆颜色1)机用: RAL 90021-6. 设计标准1) GB (中国标准)2) KS (韩国工业标准)3) JIS (日本工业标准)4) ISO (国际标准化组织)2. 装配线组成装配线线长270m，为柔性直线环行输送，单层滚道及地下输送线。

单层滚道为装配作业输送滚道，托盘用上线吊车在起始工位上线，单层线设有92个装配工位，单层线起始端和末端人工通过自行小车上下料，中间由两个180°翻转机、两个90°翻转机半自动翻转，实现特定工位、特定动作的要求和安全防护功能；实现三种型号的发动机在一条装配线上装配。

WD615/WD415发动机环行装配线包括输送线体（单层输送线构成的内装线、外装线、发动机地下输送线、托盘返回输送线）、发动机输送托盘(100件)、托盘辅助托架（样品1件）、四台升降机（三台带转台）、两台180°翻转机、两台90°翻转机、二台相位旋转机、辅助托盘（样品2件）、五个转台、缸盖装配线及电气、气动系统等设备或装置。

发动机装配线安全操作规程发动机装配线作为一个关键部件的安全操作规程至关重要，下面是一个关于发动机装配线的安全操作规程，共计1200字。

一、安全准备1. 在开始任何操作之前，必须确保所有操作员都接受过相关的安全培训，并掌握了正确的操作方法。

2. 所有操作员必须戴着适当的个人防护装备，包括头盔、安全鞋、耳塞、防护眼镜和手套等。

根据实际情况可能还需要佩戴其他个人防护装备。

3. 确保工作区域内的所有工具和设备都处于良好的工作状态，并且定期进行检查和维护。

4. 建立一个规范的工作流程，确保所有操作员都清楚自己的工作职责和操作步骤。

二、工作场所安全1. 检查工作场所的环境，确保没有杂物和障碍物。

保持工作场所的整洁和有序。

2. 检查所有的电线和电源，确保没有损坏和漏电的情况。

必要时，使用绝缘手套和绝缘垫来确保自身安全。

3. 遵守工作区域的标识和警示标识。

禁止未经授权进入和擅自操作的行为。

4. 当操作过程中需要使用梯子或脚手架等设备时，必须确保这些设备是稳定和可靠的，并且正确使用。

三、设备操作安全1. 在开始使用之前，必须对所有设备进行检查，确保其正常工作。

对于有任何异常的设备，严禁使用。

2. 熟悉设备的操作指南和安全规程，并严格按照规定的操作步骤进行操作。

3. 禁止对设备进行私自改动或修理。

对于任何故障和异常情况，必须及时向上级报告和寻求专业维修人员的帮助。

4. 在操作设备时，必须确保操作区域的安全。

禁止在操作区域内进行其他活动。

四、化学品和危险物品的安全操作1. 了解和掌握所有使用的化学品和危险物品的性质、特点和使用方法。

阅读产品说明书和安全数据表。

2. 在使用化学品和危险物品之前，必须戴上相应的口罩或呼吸器，并采取相应的防护措施，如戴手套和穿防护服等。

3. 使用化学品和危险物品时，必须远离明火和高温区域，并保持良好的通风。

4. 化学品和危险物品必须存放在指定的地方或容器中，按照规定的要求和程序进行储存和使用。

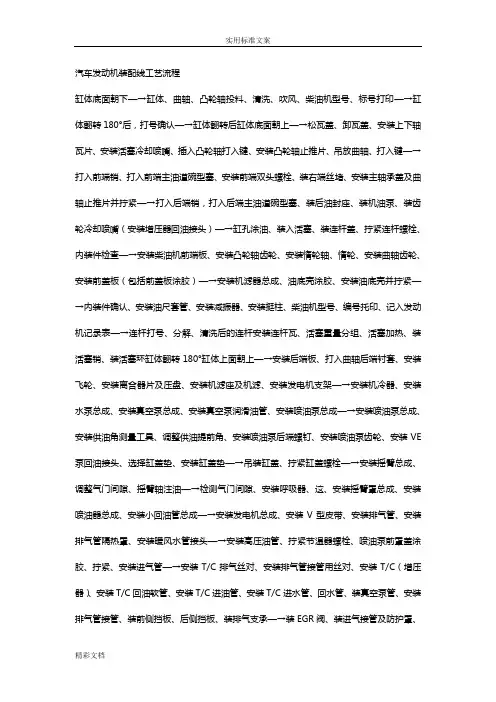

汽车发动机装配线工艺流程缸体底面朝下—→缸体、曲轴、凸轮轴投料、清洗、吹风、柴油机型号、标号打印—→缸体翻转180°后，打号确认—→缸体翻转后缸体底面朝上—→松瓦盖、卸瓦盖、安装上下轴瓦片、安装活塞冷却喷嘴、插入凸轮轴打入键、安装凸轮轴止推片、吊放曲轴、打入键—→打入前端销、打入前端主油道碗型塞、安装前端双头螺栓、装右端丝堵、安装主轴承盖及曲轴止推片并拧紧—→打入后端销，打入后端主油道碗型塞、装后油封座、装机油泵、装齿轮冷却喷嘴（安装增压器回油接头）—→缸孔涂油、装入活塞、装连杆盖、拧紧连杆螺栓、内装件检查—→安装柴油机前端板、安装凸轮轴齿轮、安装惰轮轴、惰轮、安装曲轴齿轮、安装前盖板（包括前盖板涂胶）—→安装机滤器总成、油底壳涂胶、安装油底壳并拧紧—→内装件确认、安装油尺套管、安装减振器、安装挺柱、柴油机型号、编号托印、记入发动机记录表—→连杆打号、分解、清洗后的连杆安装连杆瓦、活塞重量分组、活塞加热、装活塞销、装活塞环缸体翻转180°缸体上面朝上—→安装后端板、打入曲轴后端衬套、安装飞轮、安装离合器片及压盘、安装机滤座及机滤、安装发电机支架—→安装机冷器、安装水泵总成、安装真空泵总成、安装真空泵润滑油管、安装喷油泵总成—→安装喷油泵总成、安装供油角测量工具、调整供油提前角、安装喷油泵后端螺钉、安装喷油泵齿轮、安装VE 泵回油接头、选择缸盖垫、安装缸盖垫—→吊装缸盖、拧紧缸盖螺栓—→安装摇臂总成、调整气门间隙、摇臂轴注油—→检测气门间隙、安装呼吸器、这、安装摇臂罩总成、安装喷油器总成、安装小回油管总成—→安装发电机总成、安装V型皮带、安装排气管、安装排气管隔热罩、安装暖风水管接头—→安装高压油管、拧紧节温器螺栓、喷油泵前罩盖涂胶、拧紧、安装进气管—→安装T/C排气丝对、安装排气管接管用丝对、安装T/C（增压器）、安装T/C回油软管、安装T/C进油管、安装T/C进水管、回水管、装真空泵管、安装排气管接管、装前侧挡板、后侧挡板、装排气支承—→装EGR阀、装进气接管及防护罩、装呼吸器、装呼吸器软管、安装EGR管装油尺、装怠速提升装置、安装油压接头、水路试漏、外观检查—→油系试漏、加注机油、外观检查发动机装配线及线上单机专用设备：清洗机、打号机、总成装配输送线、单层自由辊道、双层柔性机动滚道托盘、缸体缸盖输送车、升降机、翻转机、涂胶机、组合式螺栓拧紧机、轴承外环振动压装机、油封压装机、间隙测量机、导向拧紧装置、发动机密封性能检验机、活塞加热机、总成综合性能试验台、扭矩校准仪、气动扳手、装配线计算机控制系统、吊装式LED大屏幕显示装置、单轴气动定扭矩扳手、电动单梁悬挂起重机。

发动机装配线使用说明书-机械目录1. 1. 概述1-1.系统名称1-2.生产线工作内容1-3.生产能力1-4.必备条件1-5.机器油漆颜色1-6.设计标准2. 2. WD615/WD415发动机装配线组成2-1. 系统简介2-2. 结构说明3.3. 装配线工作过程简述及主要注意事项3-1. 工作过程简述3-2. 主要注意事项4. 4. 安装4-1. 装配线安装4-2. 升降机安装4-3. 180°（90°）翻转机的安装4-4. 缸盖装配线的安装5. 5. 维护5-1. 传送线辊子维护5-2. 线体维护5-3. 气动系统维护5-4. 润滑期5-5. 润滑油6. 6. 排故与检修7.7. 电气控制系统8.8. 图纸资料1. 概述1-1. 系统名称: WD615/WD415发动机装配线1-2. 生产线完成内容:欧III机型、欧II机型、直列四缸柴油机装配线，完成发动机上各零部件的装配，包装前的准备工作。

1-3. 生产能力-生产量(生产目标) : 6万台/年(2班制)-每年工作日: 250 日-日工作时间 : 16小时-生产效率：85％-节拍：≤3分钟1-4. 必备条件1) 压缩空气在端点处空气供应为5 Kg/cm22)提供电源AC220V;50Hz1-5.设备油漆颜色1)机用: RAL 90021-6. 设计标准1) GB (中国标准)2) KS (韩国工业标准)3) JIS (日本工业标准)4) ISO (国际标准化组织)2. 装配线组成装配线线长270m，为柔性直线环行输送，单层滚道及地下输送线。

单层滚道为装配作业输送滚道，托盘用上线吊车在起始工位上线，单层线设有92个装配工位，单层线起始端和末端人工通过自行小车上下料，中间由两个180°翻转机、两个90°翻转机半自动翻转，实现特定工位、特定动作的要求和安全防护功能；实现三种型号的发动机在一条装配线上装配。

WD615/WD415发动机环行装配线包括输送线体（单层输送线构成的内装线、外装线、发动机地下输送线、托盘返回输送线）、发动机输送托盘(100件)、托盘辅助托架（样品1件）、四台升降机（三台带转台）、两台180°翻转机、两台90°翻转机、二台相位旋转机、辅助托盘（样品2件）、五个转台、缸盖装配线及电气、气动系统等设备或装置。

总装工艺卡共1页第1页工序号操作容工具和设备1将气缸体洗干净放在工作台上，主轴承号和连杆轴承号的选择，缸体上面总共有7位数，为主轴承孔的号数，缸体下面为6位数为连杆大头孔的号数。

轴的直径号数要在曲轴上查找,在曲轴的曲柄销上，从右到左7个位分别代表7个位主轴的直径的号数2 在中央的平衡块上，从右到左有6个位分别代表1到6个连杆轴颈的直径的号数主轴承号=主轴孔+主轴颈号连杆轴承号=连杆大头孔数+连杆轴颈号项目数量零件编号零件名称分组号3装配名称主轴承号和连杆轴承号的选择关键项工艺编号总装工艺卡共1页第1页工序号操作容工具和设备1安装之前要清洗油孔和螺丝孔（用压缩空气）。

把缸体正直平放。

安装主轴承，有油槽并且带油孔的安装轴承必须安装在轴承座孔中，主轴承必须正确安装，如果安装错误，可能堵住油孔，造成曲轴烧坏。

轴承安装好后，在每个轴承上涂一层机油。

2装曲轴，主轴承安装好，把曲轴放在缸体上，安放时应小心谨慎，接下来安装止推轴承，油槽面的方向，在前面的朝前方，在后面的止推轴承油槽面朝后方。

项目数量零件编号零件名称分组号安装时应根据主轴承盖上原来所到的记号，按照1到7 的顺序装好，并保证主轴承盖上向前的记号，朝向发动机前方，然后按照双中间到两边的原则，分两次到三次，将主轴承盖螺栓上紧到规定的扭矩。

3装配名称曲轴的安装过程关键项工艺编号总装工艺卡共1页第1页工序号操作容工具和设备1先把衬套用压力机压在连杆小头然后将活塞和连杆置于油中加热60~80摄氏度，取出后迅速擦净座孔，在衬套涂上一层润滑油，把连杆小头放入到活塞，把活塞销插入活塞，并用橡胶锤轻轻的敲击，直至配合到位，再装入挡圈。

2 安装时注意活塞的向前记号和连杆的向前记号都指向发动机前方。

在安装活塞之前要确认活塞和气缸套筒之间的间歇，选择适当厚度的厚薄规，放入气缸筒里面，然后插入活塞，这时活塞感到略微有阻力，说明间歇比较恰当，接下来判断活塞环在安装状态时的开口间歇应在规定的围，将活塞环顶入气缸套筒，用厚薄规测量其开口端的间歇，确定符合规定。

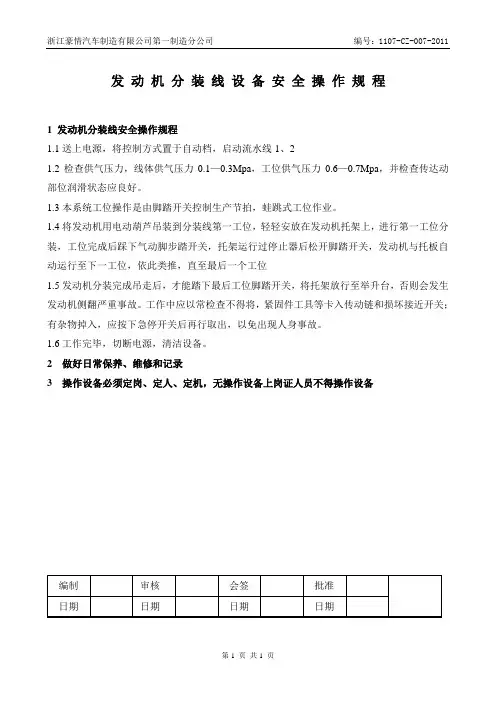

浙江豪情汽车制造有限公司第一制造分公司编号：1107-CZ-007-2011 发动机分装线设备安全操作规程
1 发动机分装线安全操作规程
1.1送上电源，将控制方式置于自动档，启动流水线1、2
1.2检查供气压力，线体供气压力0.1—0.3Mpa，工位供气压力0.6—0.7Mpa，并检查传达动
部位润滑状态应良好。

1.3本系统工位操作是由脚踏开关控制生产节拍，蛙跳式工位作业。

1.4将发动机用电动葫芦吊装到分装线第一工位，轻轻安放在发动机托架上，进行第一工位分
装，工位完成后踩下气动脚步踏开关，托架运行过停止器后松开脚踏开关，发动机与托板自
动运行至下一工位，依此类推，直至最后一个工位
1.5发动机分装完成吊走后，才能踏下最后工位脚踏开关，将托架放行至举升台，否则会发生
发动机侧翻严重事故。

工作中应以常检查不得将，紧固件工具等卡入传动链和损坏接近开关；
有杂物掉入，应按下急停开关后再行取出，以免出现人身事故。

1.6工作完毕，切断电源，清洁设备。

2 做好日常保养、维修和记录
3 操作设备必须定岗、定人、定机，无操作设备上岗证人员不得操作设备
第1 页共1 页。

一．概述 (2)二．系统操作 (2)1. 一般说明 (2)1. 主操作站 (3)2. A段180°翻转机操作分站 (7)3. A段90°翻转机操作分站 (8)3. 升降机1、3操作分站 (9)4. 型号选择按钮分站和机械手启动分站 (10)5. 主辅升降机/机械手操作分站 (10)6. C段线体滚道1操作分站 (13)7. 线体急停操作分站 (14)8. 注意事项： ..................................................... 错误!未定义书签。

三．触摸屏操作 . (15)三．系统维护 (22)1. 系统的故障查找方法 (22)2. 系统的故障排除 (23)一．概述杭州汽车发动机厂柴油机装配线（以下简称装配线）电气系统采用日本三菱公司Q2AS PLC、975GOT（触摸屏）及CC-LINK现场总线构成。

1.使用电源：主电源：交流380V、50Hz（工厂供电）电机电源：交流380V、50Hz交流控制回路：交流220V、50Hz直流控制回路：DC：DC24V按钮开关：DC24V接近开关、光电开关、电磁阀：DC24V注意：电气柜内粉色线为一次线，即在主电源开关断电时仍然有电，主要为电气柜散热器、电气柜照明供电。

电气柜门上设电源通断按钮开关，控制电气柜内主断路器的电动手柄，实现总电源的通断。

1.声光报警：柜顶安装塔灯及喇叭。

塔灯为三色，红色为系统故障报警，黄色表示设备正在调整，绿色表示系统正在正常运行。

喇叭在系统工作准备及自动启动按钮按下时响起，对线体上工作人员起警示作用。

柜门上设有小型蜂鸣器，故障时响起，按“蜂鸣器停止”或“报警复位按钮”停止。

电气柜内设散热风扇及照明灯，均由柜门联锁行程开关控制：柜门关闭时散热风扇工作，为电气柜散热；柜门打开时照明灯亮。

二．系统操作1. 一般说明1.操作控制分手动和自动方式，一切动作从操作站面板或触摸屏下指令，由按钮或切换按钮来控制。

发动机装配线安全操作规程
《发动机装配线安全操作规程》
一、前言
为了保障员工的生命安全和健康，确保生产任务的顺利完成，制定本规程。

二、安全责任
1. 负责领导必须严格执行安全生产法律法规，确保装配线安全运行；
2. 生产人员必须严格执行安全操作规程，遵守各项安全操作规定；
3. 安全管理部门负责对装配线安全进行监督和检查，及时发现并纠正安全隐患。

三、安全防护
1. 操作人员必须穿上工作服和安全帽，佩戴防护眼镜和手套；
2. 操作人员必须配戴符合规定的防护耳塞，降低噪音对耳朵的损伤；
3. 严禁在机器运行时穿插手或工具，以免造成伤害；
4. 维护人员在维修设备时，必须按照规定关机，拉闸，挂牌作业，并佩戴必要的防护设备。

四、设备操作
1. 操作人员必须熟悉装配线设备的使用说明书，严格按照操作流程进行操作；
2. 在操作前，必须进行设备巡检，确保设备完好无损；
3. 使用设备时，必须遵守设备使用规范，严禁违规操作。

五、火灾防范
1. 装配线上严禁吸烟、使用明火；
2. 生产过程中，严禁乱堆乱放易燃物品，防止发生火灾。

六、紧急处理
1. 发现安全隐患时，立即向上级汇报；
2. 发生事故时，及时进行紧急救援，并保护现场，以便事故调查。

七、规章制度
1. 对违反安全操作规程的人员，将按公司规定进行处罚；
2. 经常组织安全知识培训，提高员工的安全意识。

八、结束语
安全第一，预防为主。

本安全操作规程是为了保障员工的安全和健康，希望所有员工都能严格执行，确保发动机装配线的安全运行。

发动机装配线使用说明书-机械引言本文档旨在为用户提供关于发动机装配线机械部分的使用说明。

包括机械设备的基本结构、操作流程、注意事项等内容，以便用户能够正确、安全地操作和维护发动机装配线。

1. 机械设备概述发动机装配线的机械设备是整个装配线的核心组成部分，主要负责发动机零部件的装配和调试。

机械设备包括但不限于以下几种主要设备：1.1 传动设备传动设备用于传递动力和运动，确保整个装配线各设备的正常运行。

传动设备包括齿轮、传动带、链条等。

1.2 固定设备固定设备用于固定和支撑发动机零部件，确保装配过程中的稳定性和精度。

固定设备包括工作台、夹具等。

1.3 自动化设备自动化设备用于实现发动机装配线的自动化操作，提高生产效率和质量。

自动化设备包括机械臂、自动输送线等。

为了保证发动机装配线的正常运行和正确的操作流程，用户应按以下步骤进行操作：2.1 准备工作在操作前，确保机械设备和操作区域的清洁和整齐。

检查设备是否处于正常工作状态，并保证相关设备的供电和气源充足。

根据发动机装配的具体要求，选择合适的工装和夹具，进行发动机零部件的装配操作。

在操作过程中，要注意操作的稳定性和准确性。

如需要使用动力工具，应对其进行正确的使用和维护。

2.3 调试操作完成发动机装配后，进行相关的调试操作。

确保各部件的连接和运动正常，检查是否存在松动或故障。

如有问题，及时进行修复和调整。

2.4 清理和维护操作完成后，对机械设备进行清理和维护工作。

清理工作包括清除残留物和润滑剂，在清理过程中应注意安全。

维护工作包括定期润滑、更换易损件等。

3. 注意事项为了确保发动机装配线的安全和稳定运行，用户在使用机械设备时应注意以下事项：使用机械设备时，应穿戴符合安全要求的工作服和防护用品。

遵守相关操作规程和安全操作规范，确保人员和设备的安全。

3.2 机械设备维护定期对机械设备进行维护工作，包括润滑、检查易损件等。

如发现设备异常或故障，应及时报修或更换。

发动机装配线使用说明书-机械发动机装配线使用说明书-机械1、前言本使用说明书旨在详细介绍发动机装配线的使用方法及注意事项，帮助操作人员正确高效地操作装配线，确保生产过程顺利进行。

2、设备概述2.1 主要结构- 装配线整体结构组成：主传动装置、装配平台、输送装置、检测设备、控制系统等。

- 主传动装置：通过电机带动传动装置实现装配线整体运行。

- 装配平台：用于放置发动机各个部件，并进行装配操作。

- 输送装置：将零部件按照流程自动送到相应的工位进行装配。

- 检测设备：对装配的发动机进行检测，确保装配质量。

- 控制系统：对装配线进行控制和监控。

2.2 技术规格- 生产能力：每小时装配X台发动机。

- 功率： kW。

- 工作温度：℃。

- 工作湿度：%。

3、操作流程3.1 开机准备- 确保设备连接正常、电源接通。

- 检查各个设备的工作状态，确保无异常。

3.2 发动机装配3.2.1 材料准备- 根据装配计划准备所需的零部件。

- 对零部件进行检验，确保质量合格。

3.2.2 装配顺序- 按照工艺流程，将各个部件按顺序进行装配。

- 注意装配中的关键点和技巧，确保装配质量。

3.2.3 检测- 完成装配后，进行发动机的各项检测。

- 检查各个部件的装配状态和性能指标，确保合格。

4、设备维护4.1 日常保养- 按照设备操作手册进行日常保养，清洁设备，检查设备运行状态。

- 定期对润滑部件进行润滑和更换。

4.2 故障排除- 在设备使用过程中遇到故障时，应及时停机，并按照设备维修手册进行排除。

- 如果无法排除，应及时联系维修人员进行处理。

5、安全事项- 在操作过程中，必须佩戴相关的安全装备，如手套、护目镜等。

- 禁止未经授权的人员进行操作和接近设备。

- 注意设备运行状态，及时发现异常情况，防止事故发生。

6、附件- 附件一、装配计划表- 附件二、设备维修手册- 附件三、安全操作规程7、法律名词及注释7.1 法律名词- 《劳动法》：规定劳动者和用人单位之间的权利和义务。
