超声发生器5072PR-73PR-77PR-(EN)中文说明书

六通道超声波发生器使用说明书深圳己道科技有限公司目录1概述 (3)2功能部件 (3)2.1前面板 (3)2.2后面板 (4)3接口、功能及技术指标 (4)3.1环境接口 (4)3.2电气接口 (4)3.3结构尺寸 (6)4功能及技术指标 (6)4.1主要功能 (6)4.2技术指标 (6)5基本操作 (7)5.1显示 (7)5.2操作 (9)5.3开机、关机 (11)5.4外部急停使能 (11)5.5总启动、停止 (12)6使用规范 (12)7异常情况处理 (12)8技术支持 (12)1概述六通道超声波发生器（以下简称发生器）可同时输出6通道同频、不同相的超声波信号，具备自动扫频和频率追踪功能，在不同负载状态下6个换能器同时有效谐振，并且1组3个换能器之间相位可调。

发生器可以独立使用，通过面板元件来设置各项功能和参数。

本文介绍了发生器的功能部件，描述了发生器的使用方法。

2功能部件2.1前面板a.液晶显示器，数字化显示所有状态及参数；b.选择按钮，选中需要设置的参数；c.手轮，配合选择按钮设置参数；d.启动/停止按钮，启动或关闭超声信号输出；e.急停使能开关，使能或禁能外部急停信号；f.RS-485通信插座，连接上位机通信线；g.外控IO插座，连接防爆柜IO插头，内含振子类型选择和急停信号。

2.2后面板a.电源开关，接通或关断发生器总电源；b.电源插座，连接电源线；c.散热风扇1、2，排风口，冷却发生器内部元件；d.超声信号插座，输出A、B、C、D、E、F共六个通道的超声信号；e.超声信号接线柱，也是超声信号输出端，内部与超声信号插座并联，便于连接示波器或U型接线端子，红色接线柱为正极，黑色为负极。

3接口、功能及技术指标3.1环境接口a.供电电源：AC220V，50Hz，3000VA；b.环境温度：0℃-45℃；c.环境湿度：1%-95%，无凝露。

3.2电气接口a.电源插座采用带保险管座的三线品字插座，配2.5方的三芯电源线。

Using anatomical intelligence to assess LV functionPhilips EPIQ ultrasound systemEPIQ is the most intelligent Philips premium ultrasound ever, offering a complete setof easy-to-use quantitative tools to turn reproducible data into information to help guidetreatment. Leading-edge Anatomical Intelligence Ultrasound (AIUS) is the heart of EPIQand is designed to elevate the ultrasound system from a passive to an actively adaptivedevice. Speckle strain echocardiography is a novel technique designed to allow cliniciansto quickly and easily assess myocardial deformation (strain) in day-to-day practice,going beyond ejection fraction in the assessment of left ventricular (LV) function.The ZeroClick technology of the Automated Cardiac Motion Quantification A.I.(aCMQ A.I.)tool drives automation to provide reproducible 2D Global Longitudinal Strain (GLS)speckle measurements.ChallengeIn today’s cardiology practice, assessment of LV function is no longer limited to evaluation of ejection fraction. Speckle strain echocardiography is a novel technique for use in imaging myocardial deformation (strain). Strain imaging has proven to provide important incremental information in various clinical settings. Areas that hold great promise include the detectionof subclinical heart disease (when other systolic functional parameters are normal), the evaluationof myocardial ischemia and viability, and serial assessment of different cardiomyopathies.For cardiologists to incorporate strain results into their clinical decision-making, it is vital that they can have confidence that various echocardiographic systems generate the same values for a given patient. They also want to be sure that results are not operator-dependent, but rather reproducible by different operators and at different times. In addition, for strain analysis to be practical, it cannot be too time-consuming. Currently, the most important practical limitations of routine clinical incorporation of strain imaging include its impact on workflow efficiency, observer variability, and inter-vendor inconsistency, driven by the fact that different manufacturers may use different tracking algorithms.Analysis and case studies provided by Professor Alex Lee, Division of Cardiology and Professor Cheuk-Man YU, Institute of Vascular Medicine,The Chinese University of Hong KongaCMQ A.I. automatically generates GLS measurements from these 2D images obtained from apical 4-, 3-, and 2-chamber views of a normal heart, with no manual marking of anatomic landmarks required to initiate analysis.SolutionAs with many other technologies, automation is the key to achieving workflow efficiency and measurement reproducibility of strain echocardiography in a busy clinical practice. Conventional ways to initiate GLS measurement require manual tracing of the endocardial border or at least manual location of anatomic landmarks such as the mitral annulus and LV apex. This inevitably slows workflow and introduces human error and observer variability, hence limiting practical use of strain imaging. With the aCMQ A.I. tool of Philips EPIQ, GLS can be obtained with ZeroClick technology within a few seconds after acquisition of 2D images from the three routine apical views (4-chamber, 2-chamber, and long-axis).ImpactEnhancement of workflow efficiency, improvement in reproducibility, and resolution of inter-vendor algorithm discrepancy as a result of full automation are expected to help promote widespread adoption of this novel technique in daily practice.Data comparisonWe studied the inter-vendor agreement of GLSmeasurement in 35 patients. Patients had transthoracic echocardiography performed on EPIQ and on anultrasound system of a different vendor within the same day, and the images were analyzed for GLS using aCMQ A.I.and the strain analysis software of the other vendor. We observed excellent inter-vendor agreement(bias = -0.47%, 95% limits of agreement = -4.06% to 3.12%, coefficient of variation = 2.5%; r = 0.92, P<0.0001).aCMQ A.I.AverageD i f f e r e n c eV e n d o r 2-30 -25 -20 -15 -10 -5105-5-10-30 -25 -20 -15 -10 -5 0CorrelationBland-Altman plot:Inter-vendor agreement for GLS measurement2A 59-year-old male was admitted to the coronary care unit for acute chest pain occurring over the preceding 14 hours. ECG showed ST segment elevation over the inferior leads. Echocardiography showed severe hypokinesia over the inferior and inferoseptal segments from basal to mid levels, without obvious regional wall motion abnormality in the rest of the LV segments. Strain analysis with aCMQ A.I. showed not only markedly reduced longitudinal strains in the inferior, inferoseptal, and inferolateral segments, but also mildly impaired longitudinal strains in the anterior, anteroseptal, and anterolateral segments and the apical cap. Coronary angiogram revealed sequential severely stenotic culprit obstructions (70-90%) in the dominant right coronary artery (RCA) and multiple significant stenoses (50-70%) in the proximal and distal left anterior descending artery (LAD), with a non-dominant normal circumflex. This case illustrates how strain echocardiography can help identify infarction (indicated by positive strain, i.e., paradoxical systolic lengthening, in the basal inferior segment), peri-infarct schema in the RCA territory, and remote ischemia in the LAD territory. Percutaneous coronary intervention (PCI) was performed to the RCA and staged PCI was performed to the LAD.Case study one Inferior myocardialinfarctionCase study one illustrates how strain echocardiography can help identify infarction (coded blue), peri-infarct schema in the RCA territory, and remote ischemia in the LAD territory (salmon pink).3A 60-year-old female with history of well-controlled hypertension presented with recurrent episodes of syncope. Holter study revealed episodes ofnon-sustained ventricular tachycardia. ECG showed low QRS voltage and poor R wave progression in the precordial leads. Echocardiography showed concentric increase in LV wall thickness, ejection fraction = 47%, dilated left atrium, restrictive filling of mitral inflow, and thickened mitral and aortic valves. Bone marrow biopsy showed plasma cell dysplasia and rectal biopsy Case study twoAmyloidosisrevealed amyloid infiltration with positive Congo red stain, confirming the diagnosis of AL amyloidosis. Echocardiographic strain analysis showed markedlyreduced GLS (-6%) despite only mildly impaired ejection fraction. This case illustrates that GLS is more sensitive than ejection fraction to reveal LV systolic dysfunction and a relative “apical sparing” pattern of GLS is an easily recognizable, accurate, and reproducible method of differentiating cardiac amyloidosis from other causes of LV hypertrophy.ConclusionsStrain imaging holds great promise in providing incremental information on cardiac function in many clinical settings. With the advent of AIUS through a computerized automation technique to enhance efficiency and reproducibility, as well as validation of inter-manufacturer agreement in strain measurement algorithms, it is foreseeable that strain echocardiography can become a standard echocardiographic technique to evaluate cardiac function in today’s cardiology practices.Case study two shows GLS to be more sensitive than ejection fraction in revealing LV systolic dysfunction and that the relative “apical sparing” pattern of GLS is easily recognizable.Philips Healthcare is part of Royal Philips /healthcare **********************Printed in The Netherlands 4522 991 02471 * APR 2014© 2014 Koninklijke Philips N.V .All rights are reserved.Philips Healthcare reserves the right to make changes in specifications and/or to discontinue any product at any time without notice or obligation and will not be liable for any consequences resulting from the use of this publication.Please visit /epiq。

超声波焊接机说明书⽬录：⼀、使⽤安全指导1.1注意事项 (2)1.2使⽤安全注意事项 (2)⼆、机器概述机器基本参数 (3)本机各部件的组成 (3)超声波发⽣器（机箱）……………………………………………………‥‥4焊接机机体（机架）……………………………………………………………5-6超声波振动系统…………………………………………………………………6-7三、超声波发⽣器的使⽤………………………………………………………………………8-9四、线束的焊接放置 (10)五、安装详述 (10)六、使⽤步骤 (11)开箱 (11)压缩空⽓进⽓源 (11)焊接机和发⽣器之间连接 (12)启动发⽣器 (13)七、调整 (14)焊头的更换调整………………………………………………………………14-15-16左、右夹块间隙的调整 (17)线束宽度、⾼度调节 (18)焊接⾯的更换 (19)⼋、拆装系统的检测、拆装与更换.....................................................................19-20⼗、维护与保养 (21)⼀、使⽤安全指导1. 1 注意事项在启动和使⽤本公司超声波焊接机之前，请务必仔细阅读以下注意事项！●使⽤⼿册会为你详细介绍超声波焊接机的正确使⽤⽅法，请您务必严格遵守执⾏●安装和使⽤本机必须由经过相关培训的专业⼈员进⾏。

●在⼯作运⾏过程中，请您务必不要接触焊接⼯具头。

超声波振动有可能导致严重的⽪肤灼伤。

●操作⼈员经过适当培训后，才允许使⽤超声波焊接机。

●本机在维护和检修前，应先断电源，防⽌误操作。

维修和保养⼯作必须由受过专门培训的技术⼈员来完成。

●未经设备⽣产⼚商的许可，不得擅⾃打开机箱，调整机器。

否则⽣产⼚商的所有保证将⾃动失效。

●操作⼈员均须严格遵守操作⼿册的安全和使⽤事项。

1.2 使⽤安全注意事项●在启动和使⽤之前，应先确保电缆线是否连接正确，确保超声波焊接机正常接地。

型号5072PR，5073PR，5077PR超声波发生器/接收器用户手册根据欧洲废电子电气指令2002/96 / EC设备，此符号表示产品不得作为未分类处理市政废物，但应单独收取。

请参考您当地的奥林巴斯NDT您所在国家/地区的退货和/或收款系统的经销商。

所有©2008 Olympus NDT。

所有。

本手册的任何部分不得以任何形式或方式复制或传播，电子或机械，包括复印，录音或任何信息存储和检索系统，未经奥林巴斯NDT书面许可，除非允许依法。

有关信息，请联系：infoOlympusNDT.。

Panametrics，Panametrics-NDT和Panametrics-NDT标志是Panametrics的商标公司本文档中提及的其他产品名称可能是其各自的商标公司，仅供鉴定。

印在美利坚合众国。

保修5072PR，5073PR和5077PR超声波脉冲发生器接收机已经设计和制造为优质产品。

收到证件后，仔细检查资料运输期间可能发生的外部或部损坏。

通知承运人由于承运人通常承担损害赔偿责任，因此立即交付任何损失装船。

保存包装材料，运单和其他运输单据建立损害索赔。

通知运营商后，请联系奥林巴斯NDTTM，以便我们可以协助损坏索赔，并在必要时提供更换设备。

奥林巴斯NDT保证5072PR，5073PR和5077PR超声波脉冲发生器接收器在材料和工艺上没有缺陷，为期一年（十二个月）从装运之日起。

本保修仅适用于已使用的设备方式如本说明书所述，并没有遭受过度滥用，尝试未经授权的修复或修改。

在本保修期，奥林巴斯无损检测责任仅限于修理或更换一个有缺陷的单位。

奥林巴斯NDT 不保证5072PR，5073PR和5077PR超声波脉冲发生器接收器适合使用或适用任何特定的应用或目的。

奥林巴斯NDT不对后果或不承担任何责任偶然的损害，包括财产损失和/或人身伤害。

除了我们标准一年保修，奥林巴斯NDT还提供可选的两年保修（略）。

目录保修................................................. .................................................. . (iii)目录 ............................................... .. (v)一般说明.............................................. .. (1)1.1特别声明和印刷公约............................................ (2)1.2如果您有文档评论............................................ . (3)史............................................... .................................................. (3)1.4技术帮助............................................... .................................................. (4)1.5产品使用............................................... .................................................. (4)开箱检查............................................. .. (5)仪器控制和I / O连接器......................................... ...........3.1前面板3.1.1电源开关............................................. .................................................. .. (9)3.1.2脉冲重复频率控制（PRF）....................................... .. (9)3.1.3脉冲电压（5077PR）......................................... ............................................103.1.4传感器频率选择控制（5077PR）....................................... (11)3.1.5能量（5072PR，5073PR）......................................... (11)3.1.6阻尼（5072PR，5073PR）......................................... (12)3.1.7增益/衰减（dB）......................................... .................................................143.1.8低通滤波器............................................ .................................................. . (14)3.1.9高通滤波器............................................ .................................................. (14)3.1.10模式切换............................................. .................................................. (15)3.1.11 T / R连接器........................................... .................................................. (15)器............................................. .................................................. .. (15)3.2后面板............................................... .................................................. .....................153.2.1 RFOUT ............................................. .................................................. .................163.2.2 EXT TRIGIN ............................................ .................................................. (16)3.2.3 + SYNCOUT ............................................ .................................................. . (17)4.规格............................................... . (19)5.操作............................................... .................................................. (23)5.1示波器要求............................................... . (23)5.2初始设置............................................. .................................................. .....................235.3通过传输............................................. .................................................. .....295.4调谐峰波幅方波脉冲（仅限5077PR） (34)5.5传感器的电压和功率限制......................................... (34)6.故障排除与维护............................................. . (37)6.1基本故障排除............................................... .................................................. (37)6.2克服电噪声干扰............................................. . (37)6.3申请协助............................................... .................................................. ...38文件评论................................................ .. (39)1.一般说明型号5072PR，5073PR和5077PR手动控制超声波脉冲发生器 - 接收器为常规和高频应用提供构建模块。

超声波发生器调试说明书一.产品外型图示使用本产品前请参照本说明书调试请保存好此说明书二.技术参数1.输出功率:0---3000W可选2.输入电压:180---265V AC. 50/60Hz3.工作温度:30---55度4.环境温度：10---35度（不结露）5.输出谐波参数：97%（Min）6.启动峰值电流（3000W负载）：小于等于20A7.工作频率：20K---250KHz（高于250K需要订做）8.远程控制电压：0V低电平控制，低电压关闭，恢复后软启动。

9.MOS/IGBT最高温度：50度（3000W负载，环境温度为25度时测试）。

三.功能说明：1.功率调节：调节功率电位器，功率可以从零到额定功率可调。

2.电源开关：1为开启，O为关断。

3.显示窗：显示发生器工作时的电流。

4.电源线：连接机器与市电的连接器件。

注意接地要良好。

5.输出接线口：超声清洗机与发生器的连接处。

注意正负极性不可接反。

6.远程控制：为发生器的软启动接口，不断电源来控制超声波的启停。

使用时只需把插头内的短接线拆除外接一个开关或继电器就行。

给它一个开关信号。

7.散热风扇：为主功率器件散热。

四.机器显示及接口图标1．面板图电流显示频率/时间显示时间增加时间减少功能键开关键功率调节电源开关按键说明：电流显示：显示当前工作的电流。

频率/时间、显示：显示当前工作的频率或时间，当KHZ指示灯亮时显示的是频率，当TIME指示灯亮时显示的是时间。

时间为倒计时。

功率调节：工作的时候用来调输出功率的大小。

电源开关：是发生器的总电源开关，向上为开向下为关。

增加键：用来调节设定时间增加的。

减少键：用来调节设定时间减少的。

功能键：切换频率和时间显示的。

如果当前显示的是时间，按一下功能键就显示频率，反之按一下就显示时间。

在切换频率和时间显示的时候超声波会停止工作，所以超声波工作的时候不要操作此按键。

开关键：用来开启或关闭超声波的。

按一下开启，再按一下关闭。

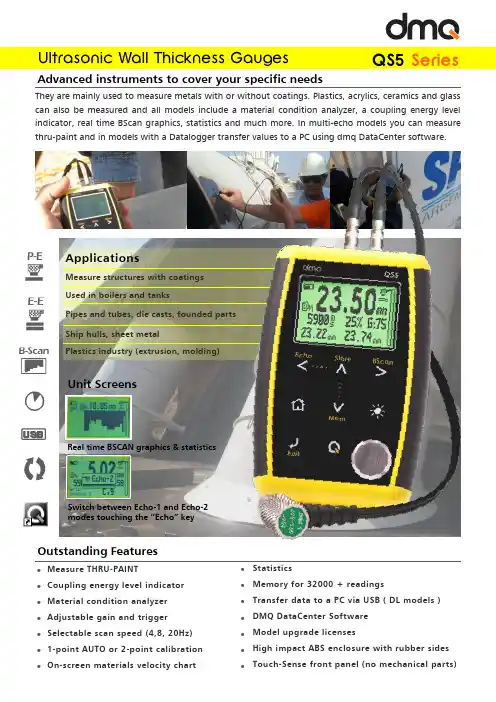

Measure THRU-PAINT ∙Coupling energy level indicator ∙ Material condition analyzer ∙ Adjustable gain and trigger ∙ Selectable scan speed (4,8, 20Hz) ∙ 1-point AUTO or 2-point calibration ∙ On-screen materials velocity chart ∙ApplicationsMeasure structures with coatings Used in boilers and tanksPipes and tubes, die casts, founded parts Ship hulls, sheet metalPlastics industry (extrusion, molding)Switch between Echo-1 and Echo-2 modes touching the “Echo” keyAdvanced instruments to cover your specific needsReal time BSCAN graphics & statisticsUnit ScreensStatistics ∙Memory for 32000 + readings ∙Transfer data to a PC via USB ( DL models ) ∙ DMQ DataCenter Software ∙ Model upgrade licenses ∙High impact ABS enclosure with rubber sides ∙ Touch-Sense front panel (no mechanical parts) ∙Outstanding FeaturesThey are mainly used to measure metals with or without coatings. Plastics, acrylics, ceramics and glass can also be measured and all models include a material condition analyzer, a coupling energy level indicator, real time BScan graphics, statistics and much more. In multi-echo models you can measure thru-paint and in models with a Datalogger transfer values to a PC using dmq DataCenter software.User InterfaceLanguages English, Spanish and Portuguese Navigation Menus and Icons Personal IDPersonal data entryElectronic Unit Dimensions 78 x 117 x 24 mm Weight 180g with batteries Working Temp-10° a +50°CEnclosureHigh impact ABS with rubber sides Power SupplyBatteries2 x AA 1,5vBattery life100 hours w/backlight off Battery IndicatorPermanent ShutdownManual, AutoDisplayDigits sizes12 and 17mm tall (Easy-view) BacklightLED (ON, OFF, AUTO) ContrastDigital and adjustable LCD Graphic LCD 128 x 64 px Transducers Dual Crystal Transmitter / Receiver Connector Type Lemo 00 Frequency range 2 to 10MHz Measurement Normal range 0.6 to 500mm Pulse-Echo Thru-Paint range2.5 to 25mm Echo-Echo with coatings of up to 2mm Resolution 0.01mm Velocity 100 to 19999 m/s Units Metric, inch and µ seconds CalibrationMode 1 point AUTO or 2 pointsData LoggerCapacity 32000 + ReadingOrganization Up to 8 files with namesInternal Clock Record date and timeCapture modes Manual, single, automaticPC ConnectionConnection USB or RS232 (optional cable)Updates / UpgradesUnit software / ModelFront PanelType Touch-SenseSensitivityAdjustable∙QS5 electronic unit ∙5Mhz transducer ∙Coupling gel ∙Printed user manual ∙High impact carrying case ∙Certificate of conformity Frequencies2Mhz diam 1/2” High attenuation 5Mhz diam 10mm Standard & Hi-damp7Mhz diam 5mmThin materials or small partsDataCenter is a universal program developed by Demeq that is used to download and process data in models with a Data Logger ( DL ). Values stored in the unit memory can be transferred to a PC via USB and with the tools in DataCenteryou can generate statistics, graphics, export values to other programs, and prepare custom reports.dmq DataCenter SoftwareTechnical SpecificationsPresentationInstruments developed and manufactured by DEMEQWashington 3894 | C.A.B.A. 1430EVB | Argentina Sales: +54 11 4542-7783 | Service: +54 11 4541-3647E-mail:*******************|Website:。
