实测实量管理办法第一章总则第一条编制目的。
为了进一步提高公司工程质量管理水平及管理力度,追求过程精品是创精品工程的质量方针,制定本实施方案。
第二条适用范围(一)本制度适用于公司所有在建房建及市政工程项目。
(二)项目部实测组应对本工程钢筋工程、模板工程、混凝土工程、砌体工程及抹灰工程、装饰装修施工阶段实施100%的实测实量,填写工程实测实量检查表格,将实测实量内容建立档案,并根据测量结果采取措施逐步改进质量;公司工程管理部、总工室联合对项目部实测数据按50%比例进行复测。
第二章人员与工具配备第三条项目部成立实测实量组,组长为项目经理,副组长为生产经理、技术负责人,组员为技术部、工程部及分包实测实量组其他成员。
第四条分包单位须配合总包成立实测实量小组,成员为工长、测量员、班组长,以分包项目经理为组长。
第五条项目部实测组必须配备的测量工具有激光扫平仪、激光测距仪、2m靠尺、5米卷尺、游标卡尺、线锤、电钻及工程检测组合工具箱。
分包单位也同样需配足以上仪器,满足实测实量要求,见下图:第三章实测实量检查内容第四章实测实量检查方法第六条钢筋工程(一)工作流程图(二)检查内容(1)纵向受力钢筋品种、规格、数量、位置等。
(2)钢筋的连接方式、接头位置、接头数量、接头面积百分率等。
(3)箍筋、横向钢筋的品种、规格、数量、间距等。
(4)预埋件的规格、数量、位置等。
(三)钢筋加工实测标准第七条模板工程(一)工作流程图(二)模板安装实测标准(三)模板控制要点1.模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件设计。
模板及其支架应具有足够的承载力、刚度和稳定性,能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。
2.模板及其支架拆除的顺序及安全措施应按施工技术方案执行。
3.验收实测实量合格率必须达到100%后方可浇筑砼。
第八条混凝土结构工程(一)工作流程图(二)截面尺寸标准及实测方法1.指标说明:反映层高范围内剪力墙、砼柱施工截面尺寸与设计图尺寸的偏差。

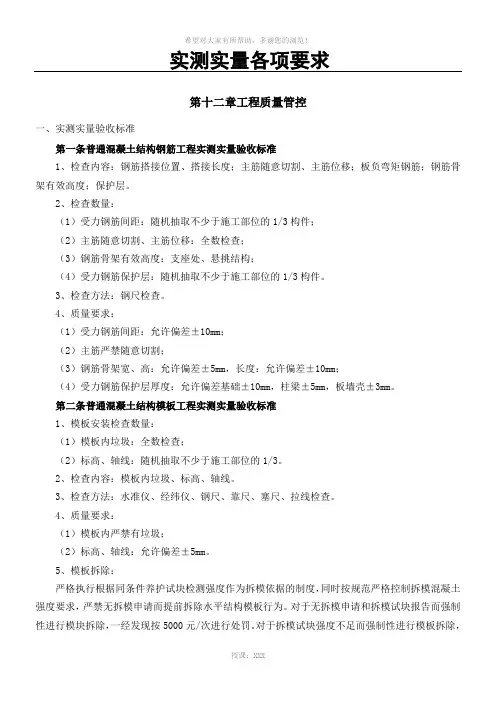

实测实量各项要求第十二章工程质量管控一、实测实量验收标准第一条普通混凝土结构钢筋工程实测实量验收标准1、检查内容:钢筋搭接位置、搭接长度;主筋随意切割、主筋位移;板负弯矩钢筋;钢筋骨架有效高度;保护层。
2、检查数量:(1)受力钢筋间距:随机抽取不少于施工部位的1/3构件;(2)主筋随意切割、主筋位移:全数检查;(3)钢筋骨架有效高度:支座处、悬挑结构;(4)受力钢筋保护层:随机抽取不少于施工部位的1/3构件。
3、检查方法:钢尺检查。
4、质量要求:(1)受力钢筋间距:允许偏差±10mm;(2)主筋严禁随意切割;(3)钢筋骨架宽、高:允许偏差±5mm,长度:允许偏差±10mm;(4)受力钢筋保护层厚度:允许偏差基础±10mm,柱梁±5mm,板墙壳±3mm。
第二条普通混凝土结构模板工程实测实量验收标准1、模板安装检查数量:(1)模板内垃圾:全数检查;(2)标高、轴线:随机抽取不少于施工部位的1/3。
2、检查内容:模板内垃圾、标高、轴线。
3、检查方法:水准仪、经纬仪、钢尺、靠尺、塞尺、拉线检查。
4、质量要求:(1)模板内严禁有垃圾;(2)标高、轴线:允许偏差±5mm。
5、模板拆除:严格执行根据同条件养护试块检测强度作为拆模依据的制度,同时按规范严格控制拆模混凝土强度要求,严禁无拆模申请而提前拆除水平结构模板行为。
对于无拆模申请和拆模试块报告而强制性进行模块拆除,一经发现按5000元/次进行处罚。
对于拆模试块强度不足而强制性进行模板拆除,按照每低一个百分点100元的标准进行处罚。
底模拆除时的混凝土强度要求拆除后的混凝土温度与环境温度差大于20℃时,拆模后的混凝土表面应及时覆盖,使其缓慢冷却。
拆模后严格禁止使用干水泥抹面,如发现干水泥抹面按照500元/处的标准进行处罚。
第三条普通混凝土结构混凝土工程实测实量验收标准1、检查方法:(1)垂直度的测量:尺子摆放在距阴阳角10cm地方,小于3.5m层高的墙面,尺子上端距顶板10cm(若存在水平接缝的骑跨水平缝);大于3.5m层高的墙面,尺子底部矩地面50cm。
模板支架实测实量计算公式在建筑施工中,模板支架是一种常用的施工工具,用于支撑模板,确保模板的稳定性和承载能力。
在进行模板支架的实测实量时,需要根据一定的计算公式来进行计算,以确保支撑的稳定性和安全性。
本文将介绍模板支架实测实量计算公式,并对其进行详细的说明。
一、模板支架的基本原理。
模板支架是用于支撑模板的一种结构,其基本原理是根据模板的重量和承载力来确定支撑的数量和位置。
在进行模板支架的实测实量时,需要考虑模板的重量、支撑点的间距、支撑点的承载能力等因素,以确保支撑的稳定性和安全性。
二、模板支架实测实量计算公式。
1. 支撑点的间距计算公式。
支撑点的间距是指相邻支撑点之间的距离,其计算公式为:间距 = (模板长度 + 支撑间距)/ 支撑点数量。
其中,模板长度为模板的实际长度,支撑间距为支撑点之间的距离,支撑点数量为支撑点的总数量。
2. 支撑点的承载能力计算公式。
支撑点的承载能力是指支撑点能够承受的最大重量,其计算公式为:承载能力 = 模板重量 / 支撑点数量。
其中,模板重量为模板的实际重量,支撑点数量为支撑点的总数量。
3. 支撑点的数量计算公式。
支撑点的数量是根据模板的重量和承载能力来确定的,其计算公式为:支撑点数量 = 模板重量 / 支撑点的承载能力。
其中,模板重量为模板的实际重量,支撑点的承载能力为支撑点能够承受的最大重量。
三、模板支架实测实量计算公式的应用。
在进行模板支架的实测实量时,可以根据上述计算公式来确定支撑点的间距、承载能力和数量。
首先需要测量模板的实际长度和重量,然后根据计算公式来确定支撑点的间距和数量,最后根据支撑点的承载能力来选择合适的支撑点。
在实际应用中,需要根据具体的施工条件和要求来确定支撑点的数量和位置,以确保支撑的稳定性和安全性。
同时还需要考虑支撑点的材质和结构,以确保其承载能力和稳定性。
四、模板支架实测实量计算公式的注意事项。
在使用模板支架实测实量计算公式时,需要注意以下几点:1. 模板的实际长度和重量需要进行准确测量,以确保计算的准确性。
工程实测实量标准及操作指引概述干过工程的大家应该都知道,许多公司都会有实测实量这一项。
无论是建设中的模板尺寸、梁截面尺寸,板筋间距,混凝土浇筑完成后的楼板厚度检测,混凝土结构的垂直度、平整度和砌体的垂平度,以及水电预埋尺寸、门窗洞口尺寸、阴阳角方寸。
实测实量很有必要,以后移交装修以及交楼业主都是有用的。
结合我司标准和我自己的理解,浅谈一下实测实量工作。
管理办法(一)数据上墙:为便于现场管理,建筑工程实测实量中“混凝土结构”、“砌体工程”、“抹灰工程”、“给排水工程”、“电气工程”等建筑实体工程的实测实量指标要求在现场对实测数据上墙。
上墙数据应包含检查项、三方实测结果(含施工单位、监理、甲方)、检查人员、检查日期等信息,并真实反映现场质量水平。
施工单位以户为单位100%检查并将结果上墙,并如实填写检查时间。
j监理单位应100%检查施工单位实测情况并将20%实测实量数据记录在《质量实测合格率评估记录》上,并且监理应将实测结果上墙,并如实填写检查时间。
项目管理部应100%检查施工单位及监理的检查记录表并随机抽检10%数据记录在《质量实测合格率评估记录》上,并将实测结果上墙。
上墙表格见下表:表1 适用于混凝土工程、砌体工程、抹灰工程,表样尺寸为16.0cm×10.0cm(宽×高)。
表2适用于给排水工程、电气工程表样尺寸16cm×11.6cm(宽×高)(二)施工单位及监理应在下表规定时间内完成现场实测实量工作(三)施工单位应按照上述“表1”及“表2”制作印章上墙。
施工单位、监理、甲方对检查合格的用“√”填写上墙,检查不合格的用“―”填写上墙。
同时,施工单位、监理、甲方应将检查源数据记录在质量实测合格率评估记录表上。
(四)“表1”“表2”检查的合格标准参照下表:数据管理实测数据应及时记录、归档和备案,施工单位、监理及项目管理部均需对现场实测实量工作承担相应责任,并进行动态管理。
第一节轴线位置(模板工程)1.1.1.指标说明:反映施工过程中放线的准确性,核查现场轴线间实际尺寸与设计尺寸的偏差。
1.1.2.合格标准:截面尺寸偏差[-5,5]mm1.1.3.测量工具:50m卷尺或7m卷尺(看建筑面积大小情况而定)1.1.4.测量方法和数据记录:(1)以卷尺测量同一墙面控制线间尺寸,精确至毫米。
每面墙、柱作为一个测区。
(2)在图纸中确定主控线(纵、横向)位置(重点确定主控线与图纸中各墙面的距离),一面墙、柱作为1个测区。
每个测区从主控线至墙面定位线测量垂直距离1次,测量数据作为判断该实测指标合格率的1个计算点。
测量时纵、横向墙点数占总点数的50%。
(3)垂直距离实测值与设计值之间误差≤[-5,5]mm记为合格,>[-5,5]mm 记为不合格。
1.2.对xx螺杆间距(模板工程)1.2.1.指标说明:反映现场模板施工的规范程度,间接控制墙、柱的垂直、平整程度。
1.2.2.合格标准:最下排离地≤200mm;上部间距不大于500*500mm(使用型钢背楞加固保证螺杆间距不大于600mm)。
1.2.3.测量工具:2米钢卷尺1.2.4.测量方法和数据记录:(1)主要针对已经完成竖向墙、柱模板安装的模板工程,选取同一面墙、柱作为一个测区。
测量时以肉眼观察较大的螺杆间距作为一个测量点。
(2)采用2m卷尺进行测量,先测量墙柱下部第一排螺杆距地面的间距,间距超过20cm的记为不合格。
后测量上部螺杆之间的距离,若是采用木方+钢管加固,>50cm的记为不合格,≤50cm的记为合格。
若是采用型钢加固,>60cm的记为不合格,≤60cm的记为合格。
1.3.模板拼缝处理(模板工程)1.3.1.指标说明:反映现场配模及模板安装的规范程度,间接控制拆模后的结构观感。
1.3.2.合格标准:大于1mm有拼缝修补措施。
1.3.3.测量工具:钢卷尺或xx1.3.4.测量方法和数据记录:(1)主要针对已完成竖向墙、柱,横向平台板安装的模板工程,选取同一面墙、柱、平台板作为一个测区,测量时以肉眼观察较大的模板拼缝作为一个测量点。
模板安装工程验收程序
1、项目经理组织验收,不设项目部的由项目技术负责人组织验收,参加人员:项目经理、项目技术负责人、木工班长及相关人员。
2、验收程序:柱子、墙模板验收→梁、板模板验收→钢筋绑扎完毕钢筋与模板的验收,应特别重视外围梁、墙模板的验收。
3、验收依据为《混凝土结构工程施工质量验收规范》GB50204-2015,及其中的“模板安装工程检验批质量验收记录表”。
4、验收内容:
模板支撑体系的安全、稳定、可靠;
模板安装质量;
钢筋制作、安装质量。
5、模板实测实量内容:
5.1墙、梁、柱轴线位移允许偏差:5mm。
外墙、柱垂直度允许2mm,底部偏移允许偏差2mm。
5.2模板上表面标高允许偏差:±5mm。
5.3同一房间模板上平极差8mm,不同房间模板上平高低差8mm。
模板平板铺设时不得出现错台,不得出现大于2mm的缝隙。
5.4基础截面允许偏差:±10mm;柱、墙、梁截面允许偏差:±5㎜。
5.5柱、墙垂直度:层高≤6m:允许偏差8mm;层高>6m:允许偏差10mm。
6、验收过程应在施工日志中有明确记录。
7、公司例会检查时,将重点检查模板安装工程检验批质量验收记录表及施工日志相关内容,并作为考核项目部管理重要内容。
三公司
2017.01.01。
工程样板管理制度1.目的为了真正落实集团公司“开工必优”的质量管理理念,强化“质量是山西八建核心竞争力”的管理意识,公司决定在山西八建在建所有工程范围内强制实施样板管理。
即从样板方案策划、样板制作、样板验收确认到按照样板实施过程控制等一系列样板管理措施。
通过样板制作直观地查看材料、做法、效果,评判其质量与工艺状况,对大面积施工起到示范作用,并作为工程实物验收标准。
通过样板管理确保工程各分项样板有效确定并展开实施,从而提高工程品质。
2.样板施行对象2.1.本制度所指样板包括工序样板和细部节点样板等。
2.2.工序样板是指为确保质量而对某一部位施工过程进行实物描述,主要针对影响工程质量的关键工序以及容易发生质量通病的重点工序。
主要包括钢筋工程、模板工程、砼工程、砌体工程、屋面工程、内外墙抹灰工程、门窗工程、地面工程、吊顶、涂料、墙地砖铺设、石材铺装、管道安装、电缆桥架安装等。
2.3.细部节点样板是指针对具体细部节点,明确其施工方法及质量标准,而在大面积施工前单独制作的小块样本,作为展开施工的操作示范和质量标准。
比如卫生间及阳台、屋面防水工程、基础防水、门窗口防水、外墙保温工程。
开关面板、水电管开槽、排管、地漏安装等样板。
2.4.本制度适用山西八建总承包公司施工的所有项目。
3.样板实施流程3.1.结构样板必须在现场制作并在正负零以前完成。
样板必须编制方案并经审核、审批,样板需由项目部策划并进行设计,有能够满足下料要求的施工图。
样板必须经事业部或质量管理部验收合格。
3.2.砌体样板必须在现场制作并在砌体大面积施工以前完成,制作前要编制方案并经审核、审批,由事业部或质量管理部验收合格。
3.3.抹灰样板可在楼层内制作并在大面积抹灰施工之前完成,样板要体现工序、体现亮点、体现抹灰工程的各关键部位,样板要在实体中留存到抹灰施工的最后。
3.4.现场制作的样板要将其纳入文明施工的内容,整体策划,高标准实施,标识齐全、醒目、新颖。

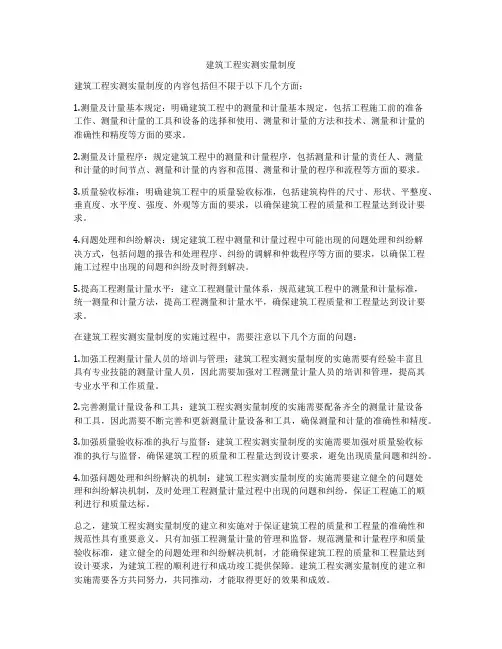

建筑工程实测实量制度建筑工程实测实量制度的内容包括但不限于以下几个方面:1.测量及计量基本规定:明确建筑工程中的测量和计量基本规定,包括工程施工前的准备工作、测量和计量的工具和设备的选择和使用、测量和计量的方法和技术、测量和计量的准确性和精度等方面的要求。
2.测量及计量程序:规定建筑工程中的测量和计量程序,包括测量和计量的责任人、测量和计量的时间节点、测量和计量的内容和范围、测量和计量的程序和流程等方面的要求。
3.质量验收标准:明确建筑工程中的质量验收标准,包括建筑构件的尺寸、形状、平整度、垂直度、水平度、强度、外观等方面的要求,以确保建筑工程的质量和工程量达到设计要求。
4.问题处理和纠纷解决:规定建筑工程中测量和计量过程中可能出现的问题处理和纠纷解决方式,包括问题的报告和处理程序、纠纷的调解和仲裁程序等方面的要求,以确保工程施工过程中出现的问题和纠纷及时得到解决。
5.提高工程测量计量水平:建立工程测量计量体系,规范建筑工程中的测量和计量标准,统一测量和计量方法,提高工程测量和计量水平,确保建筑工程质量和工程量达到设计要求。
在建筑工程实测实量制度的实施过程中,需要注意以下几个方面的问题:1.加强工程测量计量人员的培训与管理:建筑工程实测实量制度的实施需要有经验丰富且具有专业技能的测量计量人员,因此需要加强对工程测量计量人员的培训和管理,提高其专业水平和工作质量。
2.完善测量计量设备和工具:建筑工程实测实量制度的实施需要配备齐全的测量计量设备和工具,因此需要不断完善和更新测量计量设备和工具,确保测量和计量的准确性和精度。
3.加强质量验收标准的执行与监督:建筑工程实测实量制度的实施需要加强对质量验收标准的执行与监督,确保建筑工程的质量和工程量达到设计要求,避免出现质量问题和纠纷。
4.加强问题处理和纠纷解决的机制:建筑工程实测实量制度的实施需要建立健全的问题处理和纠纷解决机制,及时处理工程测量计量过程中出现的问题和纠纷,保证工程施工的顺利进行和质量达标。
实测实量报告模板背景为了更好地评估项目执行情况以及实现预算精准控制,实测实量已经成为了建设工程的标配,各行各业也逐渐开始应用。
因此,本文档将介绍实测实量报告模板的具体要求和格式,以供参考。
目的实测实量报告是项目验收和工程结算的重要依据。
为了使报告具有可比性和客观性,必须严格遵守报告模板,以统一测量、计算和管理方法。
报告内容一、项目概况该项工程的名称、施工单位、设计单位、监理单位、报告编制单位、建设地点、建设单位、建设性质、建设规模及建筑面积等基本信息。
二、工程量清单按照标准规范编制的工程量清单表格,包括所有施工项目的名称、编号、单位、工程量、单价、合价等。
三、工程量计算根据项目实际情况,结合现场实测实量数据和施工作业记录,计算出各施工项目的真实工程量。
需要特别注意,计算过程要严格按照标准规范进行,并对数据进行严格核对。
四、工程量确认在核实计算后的工程量数据正确无误后,需进行工程量确认。
根据现场测量数据、施工作业记录、合同、工程量清单等资料,确认各施工项目的工程量,并署名盖章确认。
五、工程量报表根据工程量清单和工程量确认结果,按照标准格式生成工程量报表。
报表应当包括施工项目编号、名称、单位、原有工程量、现有工程量、变更量、单价、变更额、合价等详细数据。
六、实物验收对施工项目的实际完工情况进行实物验收,确认其达到设计要求和合同约定的质量标准。
实物验收结果需具有可验证性,并通过专业技术人员合法签署确认。
七、质量验收按照有关规定和标准,对施工项目进行质量验收。
质量验收结果需具有可验证性,并须经专业技术人员签署确认。
八、工程结算根据工程量报表和工程质量验收结果,计算出工程结算金额。
工程结算应当与原设计、预算文件、施工合同及其他有关资料保持一致,并经有关单位签署确认。
结论实测实量报告是重要的工程验收依据,具有决定工程竣工验收和工程结算的作用。
为了保证报告的准确性和客观性,必须严格按照规范和模板要求进行编制,核对数据。
工程实体检查实测实量操作手册模板工程现浇混凝土结构工程钢筋工程填充墙砌体工程当前,中建B局各级各单位检查实测实量方法存在很大差别,有的还很不规范。
为r使工程实体的实测实量检查更加规范,现就检查中工程实体允许偏差检查的选点方法、测量操作、数据处理等进行统一要求,以尽可能消除人为操作的误差。
三、实测实量内容及方法(一)现浇结构模板安装工程现场测量已安装好的模板,内立面模板选取一个墙面为一个检查点,'F面模板选取一个纵横轴线为一个检查点,外墙模板可选择5m长度范围作为一个检查点。
现场选取墙、板、柱等有代表性的检查点各不少于3处,模板检查点应包括有预留孔洞和预埋件的部位。
1.垂直度:每个检查点测墙面两端或柱子相邻两面,记录较大的偏差值。
2.表面平•整度:每检查点测量板中间及两边各一点,记录较大的偏差值。
3.截面尺寸:选择安装好的模板,测量构件中间和靠近两端处的尺寸偏差,记录较大的偏差值。
4.底模上表面标高:测量板中心点及四角附近的标高,记录较大的偏差值。
5.梁底模起拱高度:跨度大于4m的梁,检查底模中间点相对于两端的起拱高度。
6.预埋件和预留孔洞:检查预埋件和预留孔洞中心线位置时,应沿纵横两个方向量测,并记录较大的偏差值。
(一)现浇混凝土结构工程当可测量楼层超过10层时,随机抽取10层进行实测I,各个子∙项每层抽杳1个检查点:当可测量楼层不足10层时全数检测,各个子项抽查10个检测点。
1.截面尺寸偏差反映层高范围内剪力墙厚度、柱尺寸、板厚度的偏差。
同--墙/柱面作为1个实测点区,累计实测实量10个实测点区。
每个实测点区从地面向上30Omnl和150Omm各测量截面尺寸1次,精确至亮米,记录实测值中的较大偏差值。
截面尺寸偏差应检查墙、柱、板等构件。
楼梯板厚度和其它楼板厚度,可测量预留孔洞处、后浇带或其它临时间断处、或进行钻孔测量。
地面墙柱截面尺寸测量示意3.垂直度1)测量方法和数据记录:(1)剪力墙:同一面墙距两端头竖向阴阳角30cm和增中间位置,分别测量层高范围内的垂直度偏差值。
青岛青房建安集团有限公司施工质量实测实量检测标准目录1.目的2.适用范围3.取样总则4.模板工程4.1基本规定4.2模板安装一般要求4.3胶合板模板配制要求4.4 模板安装数量和位置检查4.5模板支撑系统4.6模板起拱高度4.7预埋件、预留孔和预留洞允许偏差4.8现浇模板安装允许偏差4.9预制构件模板安装允许偏差4.10模板拆除5.钢筋工程5.1基本原则5.3梁、柱、板钢筋数量尺寸偏差(钢筋工程)5.4钢筋位置偏差5.5钢筋连接6.1.基本原则6.2.截面尺寸偏差(砼结构)6.3.表面平整度(砼结构)6.4.垂直度(砼结构)6.5.顶板水平度极差(砼结构)6.6.楼板厚度偏差(砼结构)6.7.施工控制线设置(砼结构阶段)7.砌筑工程7.1.基本原则7.2.表面平整度(砌筑工程)7.3.垂直度(砌筑工程)7.4.方正度(砌筑工程)7.5.外门窗洞口尺寸偏差(砌筑工程)7.6.重要预制或现浇构件(砌筑工程)7.7.砌筑工序(砌筑工程)7.8灰缝8.设备安装8.1.基本原则8.2.座便预留排水管孔距偏差(设备安装)8.3.同一室内底盒标高差(设备安装)8.4.并列面板高度偏差(设备安装)8.5.砼楼板和砼墙面给水管暗埋(设备安装)8.6.砌体墙面给水管暗埋(设备安装)8.7.砌体墙电线管暗埋(设备安装)9.抹灰工程9.1.基本原则9.2.墙体表面平整度(抹灰工程)9.3.墙面垂直度(抹灰工程)9.4.室内净高偏差(抹灰工程)9.5.顶板水平度极差(抹灰工程)9.6.阴阳角方正(抹灰工程)9.7.房间开间/进深偏差(抹灰工程)9.8.方正度(抹灰工程)9.9.地面表面平整度(抹灰工程)9.10. 地面水平度极差(抹灰工程)9.11. 户内门洞尺寸偏差(抹灰工程)9.12. 外墙窗内侧墙体厚度极差(抹灰工程)9.13. 降板(防水工程)9.14. 裂缝/空鼓(抹灰工程)9.15. 同户型同厨卫间管井尺寸极差(抹灰工程)9.16. 同户型同厨卫间窗底框标高极差(抹灰工程)9.17. 同户型同厨卫间窗侧框墙距极差(抹灰工程)9.18. 柜体嵌入位尺寸偏差(抹灰工程)9.19. 同户型同厨卫间开间/进深极差(抹灰工程)10.外保温工程10.1.基本原则10.2.保温板表面平整度10.3.保温层立面垂直度10.4.保温板阴阳角方正10.5.护角垂直差10.6.护角的阳角直度10.7.翻包网格布10.8.防火分隔11.防水工程11.1.基本原则11.2.卫生间涂膜厚度(防水工程)11.3.外门窗框涂膜厚度(防水工程)11.4.卫生间附加防水层(防水工程)11.5.防水反坎(防水工程)11.6.卫生间地漏(防水工程)11.7.蓄水试验11.8.淋水试验12.涂饰工程12.1.基本原则12.2墙面表面平整度(涂饰工程)12.3.墙面垂直度(涂饰工程)12.4.阴阳角方正(涂饰工程)12.5.顶棚(吊顶)水平度极差(涂饰工程)12.6.裂缝/空鼓(涂饰工程)13.墙面饰面砖工程13.1.基本原则13.2. 表面平整度(墙面饰面砖工程)13.3. 垂直度(墙面饰面砖工程)13.4. 阴阳角方正(墙面饰面砖工程)13.5. 接缝高低差(墙面饰面砖工程)13.6. 裂缝/空鼓(墙面饰面砖工程)14.地面饰面砖工程14.1. 基本原则14.2. 表面平整度(地面饰面砖工程)14.3. 接缝高低差(地面饰面砖工程)14.4. 裂缝/空鼓(地面饰面砖工程)15.室内门安装工程15.1. 基本原则15.2. 门框正、侧面垂直度(室内门)15.3. 门扇与地面留缝宽度(室内门)15.4. 门扇与地面留缝宽度(厨卫门)16.铝合金(或塑钢)门窗安装工程16.1. 基本原则16.2. 型材拼缝宽度(铝合金门窗)16.3.型材拼缝高低差(铝合金-塑钢门窗)16.4. 铝合金门或窗框正面垂直度(铝合金-塑钢门窗)16.5. 门窗框固定(铝合金-塑钢窗)16.6. 边框外表面防水层(铝合金-塑钢窗)16.7. 边框收口与塞缝(铝合金-塑钢窗)17.木地板安装工程17.1 基本原则17.2. 表面平整度(强化复合、实木复合、实木地板)17.3. 地板接缝宽度(实木复合、实木地板)17.4. 地板接缝高低差(实木复合、实木地板)17.5. 地板水平度极差(强化复合、实木复合、实木地板)17.6. 踢脚线与面层间缝宽(强化复合、实木复合、实木地板)1.目的根据国家施工质量验收规范要求,为使公司建筑安装施工技术更完整、全面,进一步扩大其使用性,满足建筑安装施工技术人员的需求,为了加强建筑工程质量管理,统一建筑工程施工质量的验收,保证工程质量,制订本标准。
实测实量的内容及检查方法(一)实测实量用的工具全站仪、电子经伟仪、激光扫平仪、水准仪、钢卷尺、靠尺组合工具、电钻、游标卡尺、阴阳角尺、吊线、空鼓锤等。
具体工具按最近的万科实测实量的操作规程来配备。
原则上一个测量小组1套完整的工具。
一个项目最少配2套工具。
除测量工具少,还要配备必要的工具校验工具。
(二)检查内容与方法1、混凝土工程:1)、墙柱混凝土表面平整度偏差:利用2米靠尺及塞尺,测量墙柱表面平整度,每次测量时靠尺一端应伸至墙柱顶部或者墙柱根部,对于大面积墙体中部存在模板“十”字交叉的,靠尺应通过模板“十”字交叉位置。
2)、墙柱混凝土表面垂直度偏差:利用2米靠尺,测量墙柱垂直度,每次测量时靠尺一端应伸至墙柱顶部或者墙柱根部。
3)、顶棚表面平整度偏差:利用激光测距仪及激光扫平仪,测量每块板块顶棚表面平整度偏差,检查板块四角及板块中央的相对标高之间的偏差,检查点与检查点相对高差在10mm以上视为超标;每块楼板的5个检查数据作为5个样本点数,数据之间的最大差值超过15mm以上,则该板块5个样本点数均视为不合格;数据之间的差值在10-15mm之间的,每超标一个点,记录为一个不合格点。
4)、楼板截面尺寸偏差:利用DJLC—A超声波楼板测厚仪,测量所抽查房间的板块厚度,取点位置为该板块的中央部位,每块板取一个样本点。
测量时将发射探头与接收探头分别置于被测楼板的上下两侧,仪器上显示的值即为两探头之间的距离,移动接收探头,当仪器显示为最小值时,即为楼板的厚度。
2、砌筑工程:粘结层强度:利用抽心检测,抽查砌筑灰缝饱满度以及粘结强度。
进入砌筑阶段龄期达到28天后由项目部通知东莞彩丽公司进行抽心检测。
砌筑墙体:垂直度、平整度、灰缝厚度或宽度。
灰缝饱满程度:观察、用水泥钢钉插缝。
砌体墙构造节点做法:观察、卷尺测量构件大小长度与嵌入深度。
3、抹灰工程:1)墙面平整度:利用2米靠尺及塞尺,测量墙面平整度,每次测量时靠尺一端应伸至墙顶部或者墙根部,主要检查墙面四个角;墙面有门窗洞口的,靠尺应跨门窗洞口检测两次墙面平整度。
工程项目模板工程实测实量操作规程1.基本原则1.1.根据选取楼层结构平面图,实测实量选点考虑每层结构4个角和中间砼剪力墙、柱。
当实测砼结构的截面尺寸、相邻模板面高差、表面平整度、垂直度时,地下室和裙楼范围内每个实测层要选取15个实测区,裙楼以上塔楼每个实测层要选取10个实测区。
以下内容以塔楼标准差为例,地下室、裙楼同塔楼。
1.2.当实测同一楼层底模上表面标高时,地下室和裙楼范围内每个实测层选取5个实测区,每个实测区实测5个点,每个点均作为1个计算点;裙楼以上塔楼范围内每个实测层选取2个实测区,每个实测区实测5个点,每个点均作为1个计算点。
2.截面尺寸偏差(模板工程)2.1.指标说明:反映层高范围内剪力墙、砼柱、砼梁模板施工尺寸与设计图尺寸的偏差。
2.2.合格标准:截面尺寸偏差[-5,+4]mm2.3.测量工具:5m钢卷尺2.4.测量方法和数据记录:(1)以钢卷尺测量同一面墙/柱/梁截面尺寸,精确至毫米。
(2)同一墙/柱面作为1个实测区,累计实测实量10个实测区。
每个实测区从地面向上300mm 和1500mm各测量截面尺寸1次,选取其中与设计尺寸偏差最大的数,作为判断该实测指标合格率的1个计算点。
3.2.5.示例3.相邻模板高差(模板工程)3.1.指标说明:反映剪力墙、砼柱、砼梁模板表面平整程度。
3.2.合格标准:相邻两板表面高低差2mm3.3.测量工具:5m钢卷尺3.4.测量方法和数据记录:(1)以钢卷尺测量同一面墙/柱/梁模板面高低差,梁测内表面高差,墙柱测外表面高差,精确至毫米。
(2)同一墙/柱/梁面作为1个实测区,累计实测实量10个实测区,每个实测区测量3组数据,选取其中与设计尺寸偏差最大的数,作为判断该实测指标合格率的1个计算点。
3.5.示例:4.层高内垂直度(模板工程)4.1.指标说明:反映层高范围内剪力墙、砼柱模板表面垂直的程度。
4.2.合格标准:[0,6]mm4.3.测量工具:30cm直角钢尺、吊锤和5m钢尺4.4.测量方法和数据记录:(1)剪力墙:将直角尺的一边紧靠模板,30cm钢尺边与模板板面垂直,吊锤于30cm 尺端自然下垂至模板下边缘,用钢尺测量吊锤与模板的距离。
模板工程
实测项目1、模板进场验收
指标说明
根据模板方案提供的原材规格及材质要求,检查所到模板的钢板的材质、外观质量和平整度。
测量工具两米工程检测尺、塞尺、5米钢卷尺
测量方法和数据记录
1、新模板检查板面是否光滑,钢板有无严重锈蚀。
背面加劲肋焊缝是否饱满,有无气孔、咬边、漏焊等缺陷。
旧模板重点检查清理是否彻底,有无严重变形。
若以上两条检查不合格,将要求本批模板直接退场;
2、使用两米工程检测尺和塞尺检查模板平整度(适当移动靠尺)。
卷尺检查对角线长度,以两对角线差作为方正度。
操作示例
操作示例
模板定位检查
模板垂直度检查
独立柱垂直度检查
截面尺寸检查实测项目3、应注意的细节处理
