Multisim地常用元件库

Multisim是一款电路仿真软件，拥有丰富的元件库，用户可以轻松地在电路图中添加和连接各种元件，以构建和测试电路。

以下是Multisim元件库的中英文介绍及全面解析：一、电源库（Power）电源（Power Sources）：包括直流电源、交流电源、脉冲电源等。

电池（Batteries）：各种类型的电池，如干电池、蓄电池等。

接地（Ground）：用于连接电路的接地端。

二、基础元器件库（Basic）电阻（Resistors）：包括固定电阻、可变电阻、热敏电阻等。

电容（Capacitors）：包括固定电容、可变电容、电解电容等。

电感（Inductors）：包括固定电感、可变电感等。

开关（Switches）：包括按钮开关、滑动开关、旋转开关等。

三、二极管库（Diodes）普通二极管（Diodes）：包括硅二极管、锗二极管等。

齐纳二极管（Zener Diodes）：用于稳压和参考电压。

二极管桥（Bridge Rectifiers）：用于将交流电转换为直流电。

变容二极管（Varicaps）：用于调谐电路。

四、三极管库（Transistors）NPN三极管（NPN Transistors）：常用于放大和开关电路。

PNP三极管（PNP Transistors）：常用于放大和开关电路。

场效应管（FETs）：包括N沟道场效应管、P沟道场效应管等。

可控硅（SCRs）：用于控制和调节电流。

五、模拟器件库（Analog）运放（Operational Amplifiers）：包括通用运放、高精度运放等。

滤波器（Filters）：包括低通滤波器、高通滤波器等。

比较器（Comparators）：用于比较两个电压或电流的大小。

模拟开关（Analog Switches）：用于切换模拟信号。

宽带运放（Wideband Amplifiers）：主要用于视频放大电路。

特殊功能运放（Special Function Amplifiers）：包括测试运放、视频运放等。

Multisim元件库名称中英文对照表1。

Source库：包括电源、信号电压源、信号电流源、可控电压源、可控电流源、函数控制器件6个类。

2。

BASIC库：包含基础元件，如电阻、电容、电感、二极管、三极管、开关等；3。

Diodes：二极管库，包含普通二极管、齐纳二极管、二极管桥、变容二极管、PIN二极管、发光二极管等。

4。

Transisitor晶体管库：三极管库，包含NPN、PNP、达林顿管、IGBT、MOS管、场效应管、可控硅等；5。

Analog库：模拟器件库，包括运放、滤波器、比较器、模拟开关等模拟器件6。

TTL库：包含TTL型数字电路如7400 7404等门BJT电路。

7。

COMS库：COMS型数字电路如74HC00 74HC04等MOS 管电路。

8。

MCU Model：MCU模型，Multisim的单片机模型比较少，只有8051 PIC16的少数模型和一些ROM RAM等9。

Advance Periphearls库：外围器件库，包含键盘、LCD、和一个显示终端的模型。

10。

MIXC Digital：混合数字电路库，包含DSP、CPLD、FPGA、PLD、单片机-微控制器、存储器件、一些接口电路等数字器件。

11。

Mixed：混合库，包含定时器、AC/DA转换芯片、模拟开关、震荡器等；12。

Indicators：指示器库，包含电压表、电流表、探针、蜂鸣器、灯、数码管等等显示器件。

13。

Power：电源库，包含保险丝、稳压器、电压抑制、隔离电源等14。

Misc：混合库，包含晶振、电子管、滤波器、MOS驱动、和其他一些器件等15。

RF：RF库，包含一些RF器件，如高频电容电感、高频三极管等16。

Elector Mechinical：电子机械器件库，包含传感开关、机械开关、继电器、电机等。

网上找的，比较齐全，归纳较好，分享之~Multisim元件库介绍1.Source库：包括电源、信号电压源、信号电流源、可控电压源、可控电流源、函数控制器件6个类。

2.BASIC库：包含基础元件，如电阻、电容、电感、二极管、三极管、开关等；3.Diodes：二极管库，包含普通二极管、齐纳二极管、二极管桥、变容二极管、PIN二极管、发光二极管等。

4.Transisitor库：三极管库，包含NPN、PNP、达林顿管、IGBT、MOS管、场效应管、可控硅等；5.Analog库：模拟器件库，包括运放、滤波器、比较器、模拟开关等模拟器件6.TTL库：包含TTL型数字电路如7400 7404等门BJT电路。

S库：COMS型数字电路如74HC00 74HC04等MOS管电路。

8.MCU Model：MCU模型，Multisim的单片机模型比较少，只有8051 PIC16的少数模型和一些ROM RAM等9.Advance Periphearls库：外围器件库，包含键盘、LCD、和一个显示终端的模型。

10.MIXC Digital：混合数字电路库，包含DSP、CPLD、FPGA、PLD、单片机-微控制器、存储器件、一些接口电路等数字器件。

11.Mixed：混合库，包含定时器、AC/DA转换芯片、模拟开关、震荡器等；12.Indicators：指示器库，包含电压表、电流表、探针、蜂鸣器、灯、数码管等等显示器件。

13.Power：电源库，包含保险丝、稳压器、电压抑制、隔离电源等14.Misc：混合库，包含晶振、电子管、滤波器、MOS驱动、和其他一些器件等15.RF：RF库，包含一些RF器件，如高频电容电感、高频三极管等16.Elector Mechinical：电子机械器件库，包含传感开关、机械开关、继电器、电机等。

电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。

multisim元件库1.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。

图2(1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：图3(2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示：图4(3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：图5(4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：图7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示：图82. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。

图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。

(2). 选中“运算放大器(OPAMP)”。

其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。

(3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。

(4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。

(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。

(6). 选中“特殊功能运放(SPECIAL_FUNCTION)”，其“元件”栏中有165种规格特殊功能运放可供调用，主要包括测试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。

Multisim元件库分类介绍电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。

电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。

图11.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。

图2(1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：图 3 (2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示：4(3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：5(4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：图7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示：图82. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。

图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。

(2). 选中“运算放大器(OPAMP)”。

其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。

(3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。

(4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。

(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。

multisim的元器件库语：随着大一同学们的学习逐渐深入，慢慢需要开始学习专业相关课程，而其中经常要用到仿真软件进行电路仿真。

下面就简单介绍一些刚开始在软件Multisim中经常用到的部分。

一.multisim的元器件库multisim10提供了丰富的元器件库，元器件库栏图标和名称如图所示。

(下面仅介绍一开始最常用的5个)1. 电源/信号源库电源/信号源库包含有接地端、直流电压源（电池）、正弦交流电压源、方波（时钟）电压源、压控方波电压源等多种电源与信号源。

2. 基本器件库基本器件库包含有电阻、电容等多种元件。

基本器件库中的虚拟元器件的参数是可以任意设置的，非虚拟元器件的参数是固定的，但是可以选择的。

3. 二极管库二极管库包含有二极管、可控硅等多种器件。

二极管库中的虚拟器件的参数是可以任意设置的，非虚拟元器件的参数是固定的，但是是可以选择的。

4. 晶体管库晶体管库包含有晶体管、FET等多种器件。

晶体管库中的虚拟器件的参数是可以任意设置的，非虚拟元器件的参数是固定的，但是是可以选择的。

5. 模拟集成电路库模拟集成电路库包含有多种运算放大器。

模拟集成电路库中的虚拟器件的参数是可以任意设置的，非虚拟元器件的参数是固定的，但是是可以选择的。

二. multisim仪器仪表库1.数字多用表是一种可以用来测量交直流电压、交直流电流、电阻及电路中两点之间的分贝损耗，自动调整量程的数字显示的多用表。

2.函数信号发生器是可提供正弦波、三角波、方波三种不同波形的信号的电压信号源。

用鼠标双击函数信号发生器图标，可以放大的函数信号发生器的面板。

3.瓦特表用来测量电路的功率，交流或者直流均可测量。

用鼠标双击瓦特表的图标可以放大的瓦特表的面板。

电压输入端与测量电路并联连接，电流输入端与测量电路串联连接。

4.示波器用来显示电信号波形的形状、大小、频率等参数的仪器。

5.波特图仪可以用来测量和显示电路的幅频特性与相频特性，类似于扫频仪。

Multisim元件库名称中英文对照表1。

Source库：包括电源、信号电压源、信号电流源、可控电压源、可控电流源、函数控制器件6个类。

2。

BASIC库：包含基础元件，如电阻、电容、电感、二极管、三极管、开关等；3。

Diodes：二极管库，包含普通二极管、齐纳二极管、二极管桥、变容二极管、PIN二极管、发光二极管等。

4。

Transisitor库：三极管库，包含NPN、PNP、达林顿管、IGBT、MOS 管、场效应管、可控硅等；5。

Analog库：模拟器件库，包括运放、滤波器、比较器、模拟开关等模拟器件6。

TTL库：包含TTL型数字电路如7400 7404等门BJT电路。

7。

COMS库：COMS型数字电路如74HC00 74HC04等MOS管电路。

8。

MCU Model：MCU模型，Multisim的单片机模型比较少，只有8051 PIC16的少数模型和一些ROM RAM等9。

Advance Periphearls库：外围器件库，包含键盘、LCD、和一个显示终端的模型。

10。

MIXC Digital：混合数字电路库，包含DSP、CPLD、FPGA、PLD、单片机-微控制器、存储器件、一些接口电路等数字器件。

11。

Mixed：混合库，包含定时器、AC/DA转换芯片、模拟开关、震荡器等；12。

Indicators：指示器库，包含电压表、电流表、探针、蜂鸣器、灯、数码管等等显示器件。

13。

Power：电源库，包含保险丝、稳压器、电压抑制、隔离电源等14。

Misc：混合库，包含晶振、电子管、滤波器、MOS驱动、和其他一些器件等15。

RF：RF库，包含一些RF器件，如高频电容电感、高频三极管等16。

Elector Mechinical：电子机械器件库，包含传感开关、机械开关、继电器、电机等。

MultiSIM 2001菜单翻译：【File】文件New 新建文件Open... 打开文件...Close 关闭文件Save 保存Save As... 保存为...New Project... 新建工程...Open Project... 打开工程...Save Project 保存工程Close Project 关闭工程Version Control... 版本控制...Print Circuit 打印电路图Print 打印Print Preview 打印预览Print Circuit Setup 打印电路设置Print Reports 打印报表Bill of Materials 元件清单Database Family List 元件库列表Component Detail Report 元件详细资料Print Instruments 打印仪表结果Print Setup... 打印机设置Recent Files 最近的文件Recent Projects 最近的工程Exit 退出【Edit】编辑Undo 撤消Cut 剪切Copy 复制Paste 粘贴Delete 删除select All 全选Flip Horizontal 水平翻转Flip Vertical 垂直翻转90 Clockwise 顺时钟90度翻转90 CounterCW 逆时钟90度翻转Update Subcircuits Symbols 更新子电路符号Renumber Components 元件重新编号Component Properties...元件属性【View】窗口显示Toolbars 工具栏Component Bars 元件库Project Wordspace 工程工作区域Status Bar 状态栏Show Simulation Error/Audit Trail 显示仿真错误记录/检查仿真界面Show XSpice Command Line Interface 显示XSpice命令行界面Show Grapher 显示图表Show Simulate Switch 显示仿真开关Show Text Description Box 显示文本描述框Show Grid 显示栅格Show Page Bounds 显示纸张边界Show Title Block and Border 显示标题栏和边界Zoom In 放大Zoom Out 缩小Find... 查找...【Place】放置Place Component... 放置元件...Place Junction 放置节点Place Bus 放置总线Place Input/Output 放置输入/输出端Place Hierarchical Block 放置分等级块电路Place Text 放置文本Place text Description Box 放置文本描述框Replace Component... 替换元件...Place subcircuit 放置子电路Replace by Subcircuit 用子电路替代【Simulate】仿真Run 运行Pause 暂停Default Instrument Settings... 默认仪表设置...Digital Simulation Settings... 数字仿真设置...Instruments 选择仿真仪表Multimeter 数字万用表Function Generator 函数信号发生器Wattmeter 功率计（瓦特计）Oscilloscope 双踪示波器Bode Plotter 波特图示仪（与扫频仪类似）Word Generator 字信号发生器（数字电路用）Logic Analyzer 逻辑分析仪（数字电路用）Logic Converter 逻辑转换仪（数字电路用）Distortion Analyzer 失真度分析仪Spectrum Analyzer 频谱分析仪* *Network Analyzer 网络分析仪* *Analyses 选择分析方法DC Operating Point... 直流工作点分析...AC Analysis... 交流分析...Transient Analysis... 瞬态分析...Fourier Analysis... 傅里叶分析(频谱分析)...Noise Analysis... 噪声分析...Distortion Analysis... 失真分析...* *DC Sweep 直流扫描分析Sensitivity... 灵敏度分析...Parameter Sweep... 参数扫描分析...Temperature Sweep... 温度扫描分析...Pole Zero... 极点--零点分析...Transfer Function... 传输函数分析...Worst Case... 最坏情况分析...Monte Carlo... 蒙特卡罗分析...Trace Width Analysis...线宽分析...Stop Analysis 停止分析RF Analyses 射频分析Postprocessor... 后处理器...VHDL Simulation VHDL 仿真Verilog HDL Simulation Verilog HDL仿真Auto Fault Option... 自动设置电路故障...Global Component Tolerances... 全局元件容差设置...【Transfer】文件输出Transfer to Ultiboard 传送给UltiboardTransfer to other PCB Layout 传送给其他PCB软件Backannotate from Ultiboard 从Ultiboard返回注释Export Simulation Results to MathCAD 仿真结果输出到MathCAD Export Simulation Results to Excel 仿真结果输出到ExcelExport Netlist 输出网表【Tools】工具Create Component... 创建元件...Edit Component... 编辑元件...Copy Component... 复制元件...Delete Component... 删除元件...Database Management... 元件库管理...Update Components 升级元件Remote Control/Design Sharing 远程控制/设计共享 连接网站【Options】选项Preferences 参数选择Circuit 电路Workspace 工作区域Wiring 连线Component Bin 元件相关项Font 字体Miscellaneous 杂项Modify Title Block... 修改标题栏内容...Global Restrictions... 全局限制设置...Circuit Restrictions... 电路限制设置...【Window】窗口Cascade 层叠Tile 平铺Arrange Icons 重排图标【Help】帮助Multisim Help 帮助主题目录Multisim Reference 帮助主题索引Release Notes 版本注释About Multisim... 关于Multisim...In Use List 正在使用的元件清单。

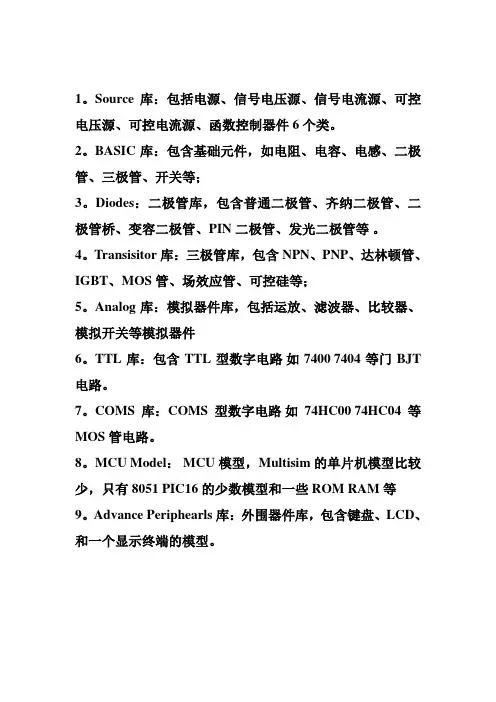

1。

Source库：包括电源、信号电压源、信号电流源、可控电压源、可控电流源、函数控制器件6个类。

2。

BASIC库：包含基础元件，如电阻、电容、电感、二极管、三极管、开关等；
3。

Diodes：二极管库，包含普通二极管、齐纳二极管、二极管桥、变容二极管、PIN二极管、发光二极管等。

4。

Transisitor库：三极管库，包含NPN、PNP、达林顿管、IGBT、MOS管、场效应管、可控硅等；
5。

Analog库：模拟器件库，包括运放、滤波器、比较器、模拟开关等模拟器件
6。

TTL库：包含TTL型数字电路如7400 7404等门BJT 电路。

7。

COMS库：COMS型数字电路如74HC00 74HC04等MOS管电路。

8。

MCU Model： MCU模型，Multisim的单片机模型比较少，只有8051 PIC16的少数模型和一些ROM RAM等
9。

Advance Periphearls库：外围器件库，包含键盘、LCD、和一个显示终端的模型。

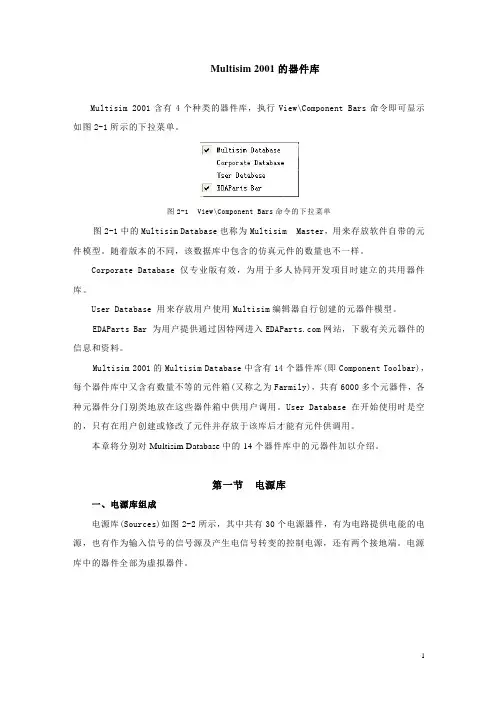

Multisim 2001的器件库Multisim 2001含有4个种类的器件库，执行View\Component Bars命令即可显示如图2-1所示的下拉菜单。

图2-1 View\Component Bars命令的下拉菜单图2-1中的Multisim Database也称为Multisim Master，用来存放软件自带的元件模型。

随着版本的不同，该数据库中包含的仿真元件的数量也不一样。

Corporate Database 仅专业版有效，为用于多人协同开发项目时建立的共用器件库。

User Database 用来存放用户使用Multisim编辑器自行创建的元器件模型。

EDAParts Bar 为用户提供通过因特网进入网站，下载有关元器件的信息和资料。

Multisim 2001的Multisim Database中含有14个器件库(即Component Toolbar)，每个器件库中又含有数量不等的元件箱(又称之为Farmily)，共有6000多个元器件，各种元器件分门别类地放在这些器件箱中供用户调用。

User Database在开始使用时是空的，只有在用户创建或修改了元件并存放于该库后才能有元件供调用。

本章将分别对Multisim Database中的14个器件库中的元器件加以介绍。

第一节电源库一、电源库组成电源库(Sources)如图2-2所示，其中共有30个电源器件，有为电路提供电能的电源，也有作为输入信号的信号源及产生电信号转变的控制电源，还有两个接地端。

电源库中的器件全部为虚拟器件。

图2-2 电源库二、电源库中的器件箱1.接地端（Ground）在电路中，“地”是一个公共参考点，电路中所有的电压都是相对于该点而言的电势差。

在Multisim电路图上可以同时调用多个接地端，它们的电位都是OV。

2．数字接地端(Digital Ground)在实际数字电路中，许多数字器件需要接上直流电源才能正常工作，而在原理图中并不直接表示出来。

multisim的常用元件库资料Multisim是一款电路仿真软件，支持设计、仿真和分析电路。

在使用Multisim进行电路设计时，我们需要选择合适的元件库进行仿真分析。

本文将介绍Multisim中常用的元件库。

1. 基本元件库基本元件库是Multisim中最常用的元件库，包括电子器件、电源、信号发生器等。

这个库中的元件是所有电路设计的基础。

基本元件库中的元件包括：1. 电源：包括直流电源和交流电源。

2. 电子器件：包括二极管、三极管、场效应管、齐纳二极管等。

3. 传感器元件：包括温度传感器、光电传感器、声音传感器等。

4. 信号发生器：包括正弦波发生器、矩形波发生器、三角波发生器等。

模拟元件库主要用于设计模拟电路，包括各种类型的放大器、滤波器、振荡器和比较器等。

这些元件在模拟电路的设计中非常常用。

1. 放大器：包括运放、差分放大器、放大倍数可调的放大器等。

2. 滤波器：包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。

3. 振荡器：包括正弦波振荡器、方波振荡器、斯奈德振荡器等。

4. 比较器：包括比较器、比较器门等。

数字元件库用于设计数字电路，包括门电路、触发器、计数器等。

这些元件不仅广泛应用于数字电路设计中，也可以与模拟元件库中的元件组合使用，进行混合信号设计。

1. 门电路：包括与门、或门、非门、异或门、多路选择器等。

2. 触发器：包括RS触发器、D触发器、JK触发器等。

3. 计数器：包括二进制计数器、十进制计数器等。

4. 存储器：包括SRAM、DRAM、EPROM等。

4. 模拟RF元件库模拟RF元件库主要用于设计无线电频率电路，包括射频放大器、混频器、发射机和接收机等。

这些元件可以用于设计各种类型的无线电电路，包括无线通信、雷达、卫星通信等。

2. 混频器：包括平衡混频器、单端混频器等。

3. 发射机：包括AM发射机、FM发射机等。

芯片元件库包括各种芯片和模块，可以快速实现电路功能。

这个库中的元件大多为可编程IC或者数字信号处理器。

电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。

电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。

图11.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。

(1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：图3(2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示：图4(3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：图5(4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：图7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示：图82. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。

图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。

(2). 选中“运算放大器(OPAMP)”。

其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。

(3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。

(4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。

(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。

multisim元件库介绍以及中英文全面解析Multisim是电子电路仿真软件，提供了丰富的元件库以供用户使用。

下面是Multisim元件库的介绍和中英文解析：1.模拟元件库（Analog）该元件库包括了各种模拟器件，如放大器、滤波器、振荡器、信号发生器等。

其中常用的元件有：-电阻器（Resistor）-电容器（Capacitor）-电感器（Inductor）-变压器（Transformer）-运算放大器（Operational Amplifier）-差分放大器（Differential Amplifier）-低通滤波器（Low Pass Filter）-高通滤波器（High Pass Filter）-带通滤波器（Band Pass Filter）-窄带滤波器（Bandwidth Filter）-带阻滤波器（Band Stop Filter）-正弦波发生器（Sine Wave Generator）2.数字元件库（Digital）该元件库包括了各种数字器件，如逻辑门、计数器、触发器、移位寄存器等。

其中常用的元件有：-与门（AND Gate）-或门（OR Gate）-非门（NOT Gate）-与非门（NAND Gate）-或非门（NOR Gate）-异或门（XOR Gate）-手动开关（Switch）- 555定时器（555 Timer）- JK触发器（JK Flip Flop）- D触发器（D Flip Flop）-梯形计数器（Ripple Counter）-移位寄存器（Shift Register）3. RF经典元件库（RF Classic）该元件库包括了常用的射频（RF）组件，如双极性晶体管、场效应晶体管、射频变压器等。

其中常用的元件有：-双极性晶体管（Bipolar Junction Transistor，BJT）-场效应晶体管（Field-Effect Transistor，FET）-射频变压器（RF Transformer）-射频电抗器（RF Inductor）-射频电容器（RF Capacitor）-高频滤波器（High Frequency Filter）4.传感器元件库（Sensors）该元件库包括了各种传感器，如温度传感器、光敏传感器、气体传感器、声音传感器等。

javascript:showReg(0);multisim元件库1.点击“放置信号源〞按钮，弹出对话框中的“系列〞栏如图2所示。

图2(1). 选中“电源(POWER_SOURCES)〞，其“元件〞栏下内容如图3所示：图3(2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)〞，其“元件〞栏下内容如图4所示：图4(3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)〞，其“元件〞栏下内容如图5所示：图5(4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)〞，其“元件〞栏下内容如图6所示：图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)〞，其“元件〞栏下内容如图7所示：图7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)〞，其“元件〞栏下内容如图8所示：图82. 点击“放置模拟元件〞按钮，弹出对话框中“系列〞栏如图9 所示。

图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)〞，其“元件〞栏中仅有虚拟比拟器、三端虚拟运放和五端虚拟运放3个品种可供调用。

(2). 选中“运算放大器(OPAMP)〞。

其“元件〞栏中包括了国外许多公司提供的多达424 3种各种规格运放可供调用。

(3). 选中“诺顿运算放大器(OPAMP_NORTON)〞，其“元件〞栏中有16种规格诺顿运放可供调用。

(4). 选中“比拟器(COMPARATOR)〞，其“元件〞栏中有341种规格比拟器可供调用。

(5). 选中“宽带运放(WIDEBAND_AMPS)〞其“元件〞栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。

(6). 选中“特殊功能运放(SPECIAL_FUNCTION)〞，其“元件〞栏中有165种规格特殊功能运放可供调用，主要包括测试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。

Multisim元件库分类介绍电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。

电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。

图11.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。

图2(1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：(2). 选中“信号电压源如图4所示：图4(3).选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：图5(4)选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：图 7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示：图82. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。

图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。

(2). 选中“运算放大器(OPAMP)”。

其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。

(3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。

(4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。

(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。
