(精华版)国家开放大学电大专科《机械制造基础》形考任务1试题及答案(精华版)国家开放大学电大专科《机械制造基础》形考任务1试题及答案盗传必究形考任务一一、填空题题目1金属材料的力学性能是指在外载荷作用下其抵抗变形或破坏的能力。
题目2强度是指金属材料在外载荷作用下,抵抗塑性变形和断裂的能力。
题目3金属材料在外载荷作用下产生断裂前所能承受塑性变形的能力称为塑性。
题目4在铁碳合金中,莱氏体是由奥氏体和渗碳体所构成的机械混合物。
题目5疲劳强度是表示材料经受无数次交变载荷作用而不引起断裂的最大应力值。
题目6优质碳素结构钢的牌号有两位数字表示,这两位数字具体表示钢中含碳量是万分之几。
题目7合金钢就是在碳钢的基础上有目的地加入一定量合金元素的钢。
题目8橡胶按用途可分为通用橡胶和特种橡胶两大类。
题目9常用的表面热处理工艺有表面淬火和表面化学热处理两种。
题目10淬火前,若钢中存在网状渗碳体,应采用正火的方法予以消除,否则会增大钢的淬透性。
题目11砂型铸造中常用的手工造型方有整模造型、分模造型、挖砂造型、活块造型等。
题目12根据药皮所含氧化物的性质,焊条分为酸性焊条和碱性焊条两类。
题目13冲压生产的基本工序有分离工序和变形工序两大类。
题目14电焊条由焊芯和药皮两部分组成。
二、是非判断题题目15冲击韧性值随温度的降低而增加。
选择一项:错题目16抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。
选择一项:对题目17硬度是指金属材料抵抗其他物体压入其表面的能力。
选择一项:错题目18金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的能力称为塑性。
选择一项:对题目19冲击韧性值随温度的降低而减小。
选择一项:对题目20强度越高,塑性变形抗力越大,硬度值也越高。
选择一项:对题目21屈服强度是表示金属材料抵抗微量弹性变形的能力。
选择一项:错题目22冲击韧性值愈大,材料的韧性愈好。
选择一项:对题目23硬度是指金属材料抵抗比它更硬的物体压入其表面的能力。
全国2018年7月高等教育自学考试机械制图(一)试题课程代码:02183一、单项选择题(在每小题的四个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题2分,共6分)1.已知A点距H、V、W面的距离分别为20、20、20;B点在A点上方5,右方10,后方10,因此可知B的坐标为( )。
A.(10,30,25)B.(10,10,25)C.(30,10,25)D.(30,30,25)2.普通螺纹的牙型符号是( )。
A.BB.TrC.GD.M3.已知直齿圆柱齿轮的齿数Z=60,模数m=3,其分度圆直径是( )。
A.Φ180B.Φ186C.Φ174D.Φ172.5二、双项选择题(在每小题的五个备选答案中,选出两个正确的答案,并将正确答案的序号分别填在题干的括号内,多选、少选、错选均不得分。
每小题3分,共6分)1.下列配合中属于基孔制配合的是哪两组?( )A.6k 7HB.6n7GC.6h 7kD.5k6HE.6h 7G2.在下列五组视图中,正确的两组视图是( )。
三、点线面作图题(共6分)1试作出直线EF与平面ABC的交点K的两面投影,并运用重影点判别直线EF的可见性(不可见部分画虚线)。
四、截交线作图题(共8分)求作圆柱被截切后的水平及侧面投影。
2五、相贯线作图题(共8分)已知正面和水平投影,完成侧面投影。
(保留作图线)3六、已知组合体的俯视图和左视图,完成组合体的主视图(共10分)七、标注尺寸(标出尺寸线、尺寸界线和箭头,不注尺寸数值,但要注 ,R符号)(共8分)4八、表达方法(共10分)已知主视图和俯视图,将左视图画成A-A全剖视图。
九、补全沉头螺钉连接装配图中所缺的线(共8分)5十、读装配图(见本试卷第9页),并拆画零件图(本大题共两小题,其中第1小题18分,第2小题2分,共20分)节流阀工作原理:该节流阀通过旋转手轮8,由于阀杆4上螺纹M14×1的作用,使阀杆上下运动,从而控制通过阀体1的液体的流量大小。

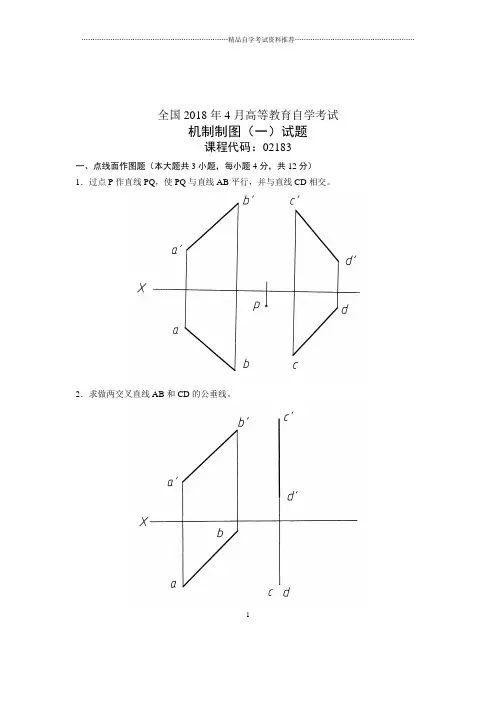

全国2018年4月高等教育自学考试机制制图(一)试题课程代码:02183一、点线面作图题(本大题共3小题,每小题4分,共12分)1.过点P作直线PQ,使PQ与直线AB平行,并与直线CD相交。
2.求做两交叉直线AB和CD的公垂线。
13.已知平面图形ABCD的对角线AC为正平线,试完成该平面图形的水平投影。
二、换面法作图题(本大题8分)4.已知直线AB平行于直线CD且相距15毫米,试用换面法求作直线CD的正面投影c′d′。
(只作一解)2三、截交线作图题(8分)5.已知立体被平面截割后的正面投影,完成其水平投影和侧面投影。
(保留作图线)3四、相贯线作图题(8分)6.已知圆柱与半圆锥相交后的正面投影,完成其水平投影(用数字标出特殊点,至少作两个一般点,并保留作图线)。
4五、组合体作图题(10分)7.已知组合体的主视图和俯视图,画出组合体的左视图。
5六、组合体尺寸标注题(8分)8.标注两形体的定位尺寸和长圆槽的定位尺寸。
6七、表达方法作图题(10分)9.根据给定的视图,将主视图补画为半剖视图,并画出全剖视的左视图。
7八、标准件常用件作图题(6分)10.补全螺钉连接装配图中所缺的图线。
8九、计算机绘图题(本大题共3小题,其中第11小题2分,第12小题4分,第13小题4分,共10分)11.分析下列各题,在正确的答案上打勾。
(1)用Zoom命令将图形显示放大时,图形的实际尺寸发生变化吗?(是否)(2)用Hatch命令填充剖面线时,指定区域的边界一定要封闭吗?(是否)12.根据图形的变化,在横线上填写所需的命令,每处只能填写一个命令。
(命令名可以写中文或英文)13.根据下面命令执行过程的提示,在座标纸上画出相应的图形。
910…………………………………………………………精品自学考试资料推荐………………………………………………11 工作原理该部件为弹性支承.其功能是自动调节支承高度.支承柱4由于弹簧2的作用能上下浮动,调整螺钉1可调节弹簧力的大小,支承帽7能自位.故部件工作时可根据支承力的大小上下浮动和自位.十、读装配图(见本试卷10、11页)完成第14,15,16小题。
电大机械制图第一次作业参考答案
第一次作业覆盖教材1-2章的内容:机械制图的基本知识与技能及投影法基本知识。
这部分作业共计12个大题,现给出全部作业答案(红色)和部分作业题讲评。
1.将给出的图形抄画在右边(5分)
[讲评]
第一题主要是手工绘图中各种图线及尺寸线的抄画练习,完成此题时要注意绘图工具及铅笔的使用。
绘图工具包括一副三角板、圆规、橡皮等;铅笔建议用三支:其硬度分别为H、HB、B,硬度为H的铅笔通常用来画细线、箭头;硬度为HB的铅笔通常用来粗实线直线和点划线圆弧;硬度为B的铅笔通常用来画粗实线圆弧。
请辅导教师示范用两个三角板配合画平行线过程。
2.分析下列图形的特点,并注出尺寸(数值从图中量,取整数)。
(5分)(1)注出各方向的尺寸(2)注出角度
(3)注出狭小部位的尺寸
(。
答案:
一、填空
1、 一组图形、完整的尺寸、技术要求 、标题栏
2、 内圈 外圈 滚动体 保持架
3、 螺旋弹簧 涡卷弹簧 板弹簧
4、 普通平键 半圆键 钩头楔键
5、 直齿圆柱齿轮 直齿圆锥齿轮 人字齿轮
6、 向心轴承 推力轴承 向心推力轴承
二、判断题
1、×
2、√
3、×
4、×
5、√
三、选择
1、A
2、C
3、B
4、C
5、B
四、简答
1、齿顶圆直径、齿根圆直径、分度圆直径、齿顶高、齿根高、全齿高(齿高)、齿距、齿槽宽、齿厚、模数、齿数、中心距
2、双线梯形螺纹,公称直径40mm 导程14 mm 螺距7 mm 左旋 中径公差带代号7e 中等旋合长度。
3、55°非螺纹密封管螺纹 外螺纹 尺寸代号121 公差等级A 级 右
旋 中等旋合长度
4、30mm 圆锥滚子轴承
五、作图题
4、da=m(z+2)=2.5×(33+2)=87.5mm
d=mz= 82.5
df=m(z-2.5)=2.5×(33-2.5)=76.25mm
六、1、主、左视图完整的尺寸表面粗糙度和同轴度标题栏
2、衬套、ZCuSn6Ph6Zn3 1:1
3、两个相交全剖视局部
4、14mm 30°Φ4mm
5、Φ24 mm 24.072 mm
+0.020 mm 0.052mm 3.2um
6、Φ35圆柱轴线相对于基准轴线B的同轴度公差值为Φ0.04mm。
最新电大国家开放大学《机械制图》网络核心课形考网考作业试题及答案100%通过2018春期电大把《机械制图》网络核心课纳入到“国开平台”进行考核,针对这个平台,本人汇总了该科所有的题,形成一个完整的题库,并且以后会不断更新,对考生的复习、作业和考试起着非常重要的作用,会给您节省大量的时间。
做考题时,利用本文档中的查找工具,把考题中的关键字输到查找工具的查找内容框内,就可迅速查找到该题答案。
本文库还有其他网“机械制图”作业1(本部分作业覆盖教材第1-2章的内容,要求第五周以前完成)。
将给出图形抄画在右边。
(10分)2.2.分析下列图形的特点,并注出尺寸(数值从图中量,取整数)。
(20分)(1)注出各方向的尺寸(2)注出角度(3)注出狭小部位的尺寸(4)注出各圆的直径3.尺寸标注改错:下面图形中标出正确的尺寸(10分)4.根据轴测图画出三面投影图(各方向的大小由立体图量出数值并取整数)。
(20分)(1)(2)(3)(4)(5)(6)5.在视图中标出直线AB和CD的第三面投影,并填写它们对投影的相对位置。
(20分)AB是正平线CD是铅垂线AB是一般位置直线CD是水平线6.在视图中标出平面P和Q的第三投影,并判断它们对投影面的相对位置。
(20分)P是正面面Q是铅垂面姓名: 学 号: 得 分: 教师签名:P 是 铅垂面 Q 是 侧垂面“机械制图”作业2(本部分作业覆盖教材第3章的内容,要求第11周以前完成)。
1.已知切割体的两个投影,求作第三个投影。
(20分)(1)(2)^`(3)^`(4)2.已知切割曲面立体的两个投影,求作第三个投影。
(不可见线画虚线)。
(20分)(1)(2)3.已知相贯体的两个投影,用近似画法求作第三个投影。
(不可见线画虚线)。
(20分)(1)(2)4.补全复杂组合体投影图上所缺的图线。
(20分)(1)(2)(3)5. 根据两投影求第三投影。
(20分)(1)(2)(本部分作业覆盖教材第4-5章的内容,要求第15周以前完成)。
姓 名: 学 号: 得 分:
教师签名:
“机械制图”作业1
(本部分作业覆盖教材第1-2章的内容,要求第五周以前完成)。
1. 将给出图形抄画在右边。
(10分)
…
2.分析下列图形的特点,并注出尺寸(数值从图中量,取整数)。
(20分)
(1)注出各方向的尺寸(2)注出角度
(3)注出狭小部位的尺寸
(4)注出各圆的直径
3.尺寸标注改错:下面图形中标出正确的尺寸。
(10分)
4.根据轴测图画出三面投影图(各方向的大小由立体图量出数值并取整数)。
(20分)
5.在视图中标出直线AB和CD的第三面投影,并填写它们对投影面的相对位置。
(20分)
AB是正平线
CD是铅垂线
AB是一般位置直线
CD是水平线
6.在视图中标出平面P和Q的第三投影,并判断它们对投影面的相对位置。
(20分)
P是正面面
Q是铅垂面
P是铅垂面Q是侧垂面…。
姓 名: 学 号: 得 分: 教师签名:国开(中央电大)专科《机械制图》网上形考(任务一至四)试题及答案说明:资料适用于国开电大光伏发电技术及应用、机械制造与自动化(机电方向)、数控技术和数控技术(机电方向)专科学员网上形考;同时,也是期末机考必备资料。
“机械制图”作业1(本部分作业覆盖教材第1-2章的内容,要求第五周以前完成)。
1. 将给出图形抄画在右边。
(10分)2.分析下列图形的特点,并注出尺寸(数值从图中量,取整数)。
(20分)(1)注出各方向的尺寸(2)注出角度(3)注出狭小部位的尺寸(4)注出各圆的直径3.尺寸标注改错:下面图形中标出正确的尺寸。
(10分)4.根据轴测图画出三面投影图(各方向的大小由立体图量出数值并取整数)。
(20分)(1)(2)(3)(4)(5)(6)5.在视图中标出直线AB和CD的第三面投影,并填写它们对投影面的相对位置。
(20分)AB是正平线CD是铅垂线AB是一般位置直线CD是水平线66.在视图中标出平面P和Q的第三投影,并判断它们对投影面的相对位置。
(20分)P是正面面Q是铅垂面P是铅垂面Q是侧垂面“机械制图”作业2(本部分作业覆盖教材第3章的内容,要求第11周以前完成)。
1.已知切割体的两个投影,求作第三个投影。
(20分)(1)(2)(3)(4)2.已知切割曲面立体的两个投影,求作第三个投影。
(不可见线画虚线)。
(20分)(1)(2)3.已知相贯体的两个投影,用近似画法求作第三个投影。
(不可见线画虚线)。
(20分)(1)(2)4.补全复杂组合体投影图上所缺的图线。
(20分)(1)(2)(3)5. 根据两投影求第三投影。
(20分)(1)(2)姓名:“机械制图”作业3学号:得分:教师签名:(本部分作业覆盖教材第4-5章的内容,要求第15周以前完成)。
1.已知一立体的主视图和俯视图,补画左视图、右视图、仰视图和后视图。
(10分)2.作A向斜视图(倾斜和转正)及B向局部视图。

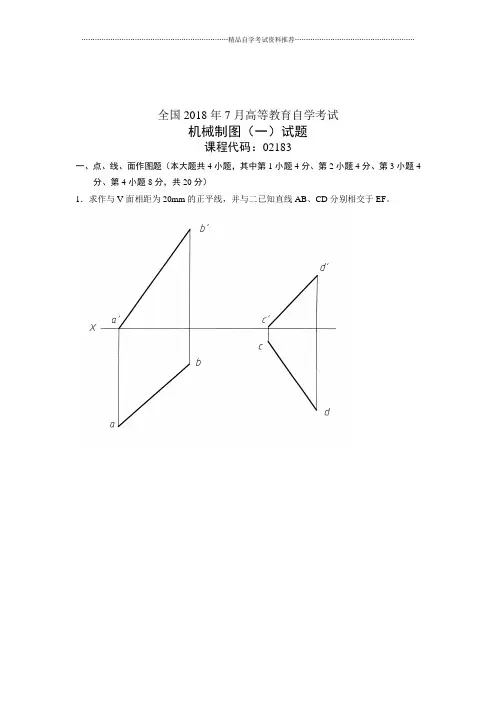

全国2018年7月高等教育自学考试机械制图(一)试题课程代码:02183一、点、线、面作图题(本大题共4小题,其中第1小题4分、第2小题4分、第3小题4分、第4小题8分,共20分)1.求作与V面相距为20mm的正平线,并与二已知直线AB、CD分别相交于EF。
2.过点M作水平线MN,使平行于三角形ABC。
3.完成平面图形的水平投影。
4.用换面法补全以AB为底边的等腰三角形ABC的水平投影。
二、截交线作图题(8分)5.完成同轴回转体开槽后的水平投影,画出侧面投影。
三、相贯线作图题(8分)6.完成两立体相贯后相贯线的正面投影。
(用字母标出特殊点,至少作出两个一般点,并保留作图线。
)四、组合体读图作图题(10分)7.已知组合体的主、俯视图,画出左视图(虚线不能省略)。
五、标注尺寸题(10分)8.根据主、俯视图标注其尺寸。
(尺寸数字按1∶1在图中量取并取整)六、标准件常用件作图题(8分)9.分析螺钉连接画法中的错误,在下方指定位置补画出正确的连接图。
七、表达方法作图题(10分)10.根据机件的主、俯视图,在中间指定位置将主视图改画为全剖视图。
八、计算机绘图题(本大题共4小题,其中第11小题4分,第12小题2分,第13小题2分,第14小题2…………………………………………………………精品自学考试资料推荐………………………………………………分,共10分)11.画出如下操作在屏幕上产生的图形。
命令:_line 指定第一点:10,10回车指定下一点或[放弃(U)]:40,10回车指定下一点或[放弃(U)]:40,70回车指定下一点或[放弃(U)]:@30<180回车指定下一点或[放弃(U)]:回车命令:_arc 指定圆弧的起点或[圆心(C)]:10,10回车指定圆弧的第二个点或[圆心(C)/端点(E)]:c回车指定圆弧的圆心:@30<90 回车指定圆弧的端点或[角度(A)/弦长(L)]:a 回车指定包含角:180 回车12.用画圆(circle)命令画与三条直线相切的圆(如图1所示),应使用画圆命令的哪个选项和什么对象捕捉方式?(画圆命令的部分提示为:命令:circle指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:)答:选项:_________________________捕捉方式:_______________________________ 13.用圆命令的圆心、半径方式画以直线L1的端点为圆心并与L2相切的圆(如图2所示),应使用什么对象捕捉方式?答:捕捉方式:________________________________________________________________ 14.用了两个编辑命令分别只操作了一次就使图3所示的矩形成为图4所示的图形,问所用的两个编辑命令是什么命令?答:_______________________ ____________________…………………………………………………………精品自学考试资料推荐………………………………………………九、读装配图(见本卷11、12页)并拆画零件图(本大题共3小题,其中第15小题9分,第16小题3分,第17小题4分,共16分。

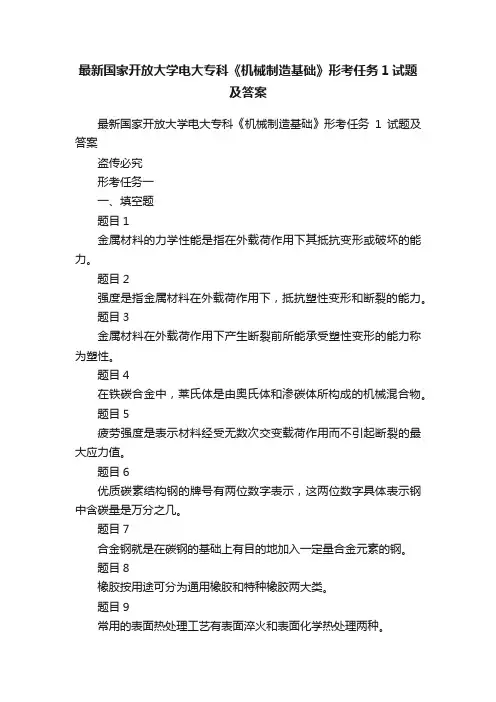

最新国家开放大学电大专科《机械制造基础》形考任务1试题及答案最新国家开放大学电大专科《机械制造基础》形考任务1试题及答案盗传必究形考任务一一、填空题题目1金属材料的力学性能是指在外载荷作用下其抵抗变形或破坏的能力。
题目2强度是指金属材料在外载荷作用下,抵抗塑性变形和断裂的能力。
题目3金属材料在外载荷作用下产生断裂前所能承受塑性变形的能力称为塑性。
题目4在铁碳合金中,莱氏体是由奥氏体和渗碳体所构成的机械混合物。
题目5疲劳强度是表示材料经受无数次交变载荷作用而不引起断裂的最大应力值。
题目6优质碳素结构钢的牌号有两位数字表示,这两位数字具体表示钢中含碳量是万分之几。
题目7合金钢就是在碳钢的基础上有目的地加入一定量合金元素的钢。
题目8橡胶按用途可分为通用橡胶和特种橡胶两大类。
题目9常用的表面热处理工艺有表面淬火和表面化学热处理两种。
题目10淬火前,若钢中存在网状渗碳体,应采用正火的方法予以消除,否则会增大钢的淬透性。
题目11砂型铸造中常用的手工造型方有整模造型、分模造型、挖砂造型、活块造型等。
题目12根据药皮所含氧化物的性质,焊条分为酸性焊条和碱性焊条两类。
题目13冲压生产的基本工序有分离工序和变形工序两大类。
题目14电焊条由焊芯和药皮两部分组成。
二、是非判断题题目15冲击韧性值随温度的降低而增加。
选择一项:对错题目16抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。
选择一项:对错题目17硬度是指金属材料抵抗其他物体压入其表面的能力。
选择一项:对错题目18金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的能力称为塑性。
选择一项:对错题目19冲击韧性值随温度的降低而减小。
选择一项:对错题目20强度越高,塑性变形抗力越大,硬度值也越高。
选择一项:对错题目21屈服强度是表示金属材料抵抗微量弹性变形的能力。
选择一项:对错题目22冲击韧性值愈大,材料的韧性愈好。
选择一项:对错题目23硬度是指金属材料抵抗比它更硬的物体压入其表面的能力。
电大机械制图作业1()4答案广播电视大学第一次机械制图作业参考答案第一个作业包括教科书第1-2章的内容:机械制图的基本知识和技能以及投影法的基本知识。
家庭作业的这一部分由12个大问题组成。
现在我们给出所有的答案(红色)和一些评论。
1.复制并在右边画出给定的图形(5分)[评论]第一个问题主要是手工绘图中各种画线和尺寸线的临摹和绘图练习。
完成这道题时,应该注意绘图工具和铅笔的使用。
绘图工具包括一套三角板、圆规、橡皮等。
推荐使用三支铅笔:H、HB和B,H通常用来画细线和箭头。
HB硬度的铅笔通常用于粗实线、直线和虚线弧。
硬度为B的铅笔通常用来画粗实线。
请指导老师演示用两个三角形板画平行线的过程。
第1页,共48页2.分析下列图形的特征,并注意尺寸(数值从图形中测量,取整数)。
(5点)(1)注意所有方向的尺寸(2)注意角度(3)注意狭窄部分的尺寸(第2页,共48页4)注意每个圆的直径3.尺寸误差修正:在下图中标记正确的尺寸(5点)4.在指定位置用1: 1的比例画一个平面图,并标出尺寸。
(5分)[评论]绘制平面图形时,通常需要先分析平面图形。
平面图形由那些几何要求组成。
什么是分析标准?分析那些是已知的线段,那些是中间线段,那些是连接线段。
画这个题目的想法:1)绘制φ12水平垂直中心线和R22水平中心线;2)画φ12圆,R48,R10圆弧,与R10相切的水平直线和45°直线;3)画R22圆弧时,首先根据R22圆弧与内接R48的关系,确定R22水平方向的圆R22圆弧只能在心脏位置后绘制;(4)绘制R8弧和R5弧,首先根据相邻线段两侧的关系确定R8弧和R5弧在圆心画一个弧。
第3页,共48页下图和上图一样。
5.在A3图纸上以2: 1的比例绘制下图。
图形名称为几何图形。
(10分)[评论]绘画的想法和4个问题一样。
第4页,共48页6.使用AutoCAD软件绘制下图,并以2: 1的比例打印出来。
图形名称是几何图形。
姓名:“机械制图”作业1
学号:
得分:
教师签名:(本部分作业覆盖教材第1-2章的内容,要求第五周以前完成)。
1.将给出图形抄画在右边。
(10分)
2.分析下列图形的特点,并注出尺寸(数值从图中量,取整数)。
(20分)(1)注出各方向的尺寸(2)注出角度
(3)注出狭小部位的尺寸
(4)注出各圆的直径
3.尺寸标注改错:下面图形中标出正确的尺寸。
(10分)
4.根据轴测图画出三面投影图(各方向的大小由立体图量出数值并取整数)。
(20分)
5.在视图中标出直线AB和CD的第三面投影,并填写它们对投影面的相对位置。
(20分)
AB是正平线
CD是铅垂线
AB是一般位置直线
CD是水平线
6.在视图中标出平面P和Q的第三投影,并判断它们对投影面的相对位置。
(20分)
P是正面面
Q是铅垂面
P是铅垂面Q是侧垂面。
