SEM扫描电子显微镜简介

扫描电子显微镜及能谱仪SEM扫描电子显微镜及能谱仪SEM扫描电子显微镜及能谱仪SEM是一种强大的实验仪器，它能够帮助我们开启微观世界的大门，从而深入了解物质在最基本层面的性质和结构。

本文将在以下几个方面对SEM及其应用进行介绍。

一、扫描电子显微镜SEM的原理扫描电子显微镜SEM是一种采用电子束的显微镜，通过高能电子束与样品相互作用，透过扫描线圈产生扫描信号，实现对样品表面形貌的观察和获取高清晰度的图像。

SEM和光学显微镜有很大的不同，光学显微镜是使用光来观察物质的显微镜，而SEM则是使用电子来观察物质。

扫描电子显微镜SEM的工作原理主要分为以下三个步骤：1、获得高能电子束：扫描电子显微镜SEM内部有个电子枪，电子枪发射出的电子经过加速器的加速器和聚焦极的聚焦，成为高能电子束。

2、扫描样品表面：高能电子束射向样品表面，样品表面反弹回来的电子信号被SEM仪器捕获。

3、产生扫描信号：把从样品表面反弹回来的电子信号进行放大，形成显微图像。

二、能谱仪的原理能谱仪是SEM中的重要组成部分，它可以检测电子在样品中的反应和监测样品中所含的化学元素，以及相应元素的含量。

能谱仪的工作原理是通过检测样品产生的X射线来分析样品组成，电子束与样品相互作用，产生一系列的X射线能量峰值。

每个元素都有不同能级的电子，其X射线产生的能量也分别对应不同的峰值。

因此，通过表征能谱仪所发现的不同X射线能量峰的位置和强度，可以确定样品中所含元素。

三、SEM的应用1、矿物学SEM被广泛应用于矿物学研究中，因为它能够提供很高的图像分辨率。

将样品与高能电子束相互作用可使样品表面反射的电子被收集，从而形成高分辨率的矿物学图像。

2、材料科学在材料科学中，SEM被用于表面形貌研究以及微观结构解析。

通过SEM可以获取材料的内部结构和力学特性，为材料研发和工业应用提供了有力支持。

3、医学SEM在医学领域也有极为重要的应用，例如用于人体组织医学研究。

SEM可以提供高质量且精细的人体组织图像，进一步促进了医学领域的研究和治疗。

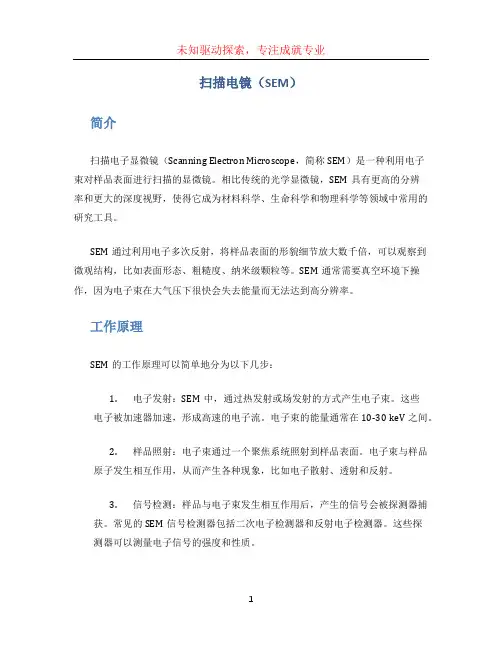

扫描电镜（SEM）简介扫描电子显微镜（Scanning Electron Microscope，简称SEM）是一种利用电子束对样品表面进行扫描的显微镜。

相比传统的光学显微镜，SEM具有更高的分辨率和更大的深度视野，使得它成为材料科学、生命科学和物理科学等领域中常用的研究工具。

SEM通过利用电子多次反射，将样品表面的形貌细节放大数千倍，可以观察到微观结构，比如表面形态、粗糙度、纳米级颗粒等。

SEM通常需要真空环境下操作，因为电子束在大气压下很快会失去能量而无法达到高分辨率。

工作原理SEM的工作原理可以简单地分为以下几步：1.电子发射：SEM中，通过热发射或场发射的方式产生电子束。

这些电子被加速器加速，形成高速的电子流。

电子束的能量通常在10-30 keV之间。

2.样品照射：电子束通过一个聚焦系统照射到样品表面。

电子束与样品原子发生相互作用，从而产生各种现象，比如电子散射、透射和反射。

3.信号检测：样品与电子束发生相互作用后，产生的信号会被探测器捕获。

常见的SEM信号检测器包括二次电子检测器和反射电子检测器。

这些探测器可以测量电子信号的强度和性质。

4.信号处理和图像生成：SEM通过对探测到的信号进行处理和放大，生成图像。

这些图像可以显示出样品表面的微观结构和形貌。

应用领域SEM在许多科学领域中都有广泛的应用。

以下是一些常见的应用领域：材料科学SEM可以用于研究材料的结构和形态。

它可以观察微观缺陷、晶体结构、纳米颗粒等材料细节。

这对于材料工程师来说非常重要，可以帮助他们改进材料的性能和开发新的材料。

生命科学SEM可以用于观察生物样品的微观结构。

比如，它可以观察细胞的形态、细胞器的分布和细胞表面的纹理。

这对于生物学家来说非常重要，可以帮助他们了解生物体的结构和功能。

纳米科学SEM在纳米科学领域中也有广泛的应用。

通过SEM可以对纳米材料进行表面形貌和结构的观察。

它可以显示出纳米结构的细节，帮助科学家研究纳米颗粒的组装、层析和相互作用等现象。

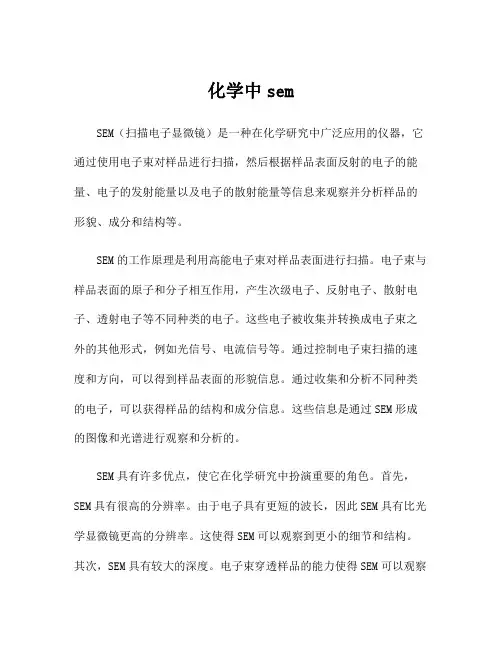

化学中semSEM（扫描电子显微镜）是一种在化学研究中广泛应用的仪器，它通过使用电子束对样品进行扫描，然后根据样品表面反射的电子的能量、电子的发射能量以及电子的散射能量等信息来观察并分析样品的形貌、成分和结构等。

SEM的工作原理是利用高能电子束对样品表面进行扫描。

电子束与样品表面的原子和分子相互作用，产生次级电子、反射电子、散射电子、透射电子等不同种类的电子。

这些电子被收集并转换成电子束之外的其他形式，例如光信号、电流信号等。

通过控制电子束扫描的速度和方向，可以得到样品表面的形貌信息。

通过收集和分析不同种类的电子，可以获得样品的结构和成分信息。

这些信息是通过SEM形成的图像和光谱进行观察和分析的。

SEM具有许多优点，使它在化学研究中扮演重要的角色。

首先，SEM具有很高的分辨率。

由于电子具有更短的波长，因此SEM具有比光学显微镜更高的分辨率。

这使得SEM可以观察到更小的细节和结构。

其次，SEM具有较大的深度。

电子束穿透样品的能力使得SEM可以观察到样品的内部结构和深度信息。

此外，SEM还具有非常高的灵敏度和检测能力，可以检测到非常低浓度的元素和物质。

在化学研究中，SEM被广泛应用于材料科学、纳米科学、表面科学、环境科学等领域。

例如，在材料科学中，SEM可以用于研究材料的微观形貌、晶体结构、材料之间的相互作用等。

在纳米科学中，SEM可以用于观察和测量纳米材料的大小、形状、分布和聚集情况。

在环境科学中，SEM可以用于分析和检测环境污染物、微生物、化学物质等。

除了形貌观察和成分分析外，SEM还可以进行电子探针分析、样品制备和表面处理等操作。

例如，通过在SEM中加入X射线能谱仪（EDS）或电子能谱仪（EELS），可以对样品进行定性和定量分析，以确定样品的化学成分和元素分布。

此外，通过SEM可以进行样品的金属蒸发、碳膜覆盖、切割和离子注入等处理，以便更好地观察和分析样品。

综上所述，SEM是一种在化学研究中不可或缺的仪器。

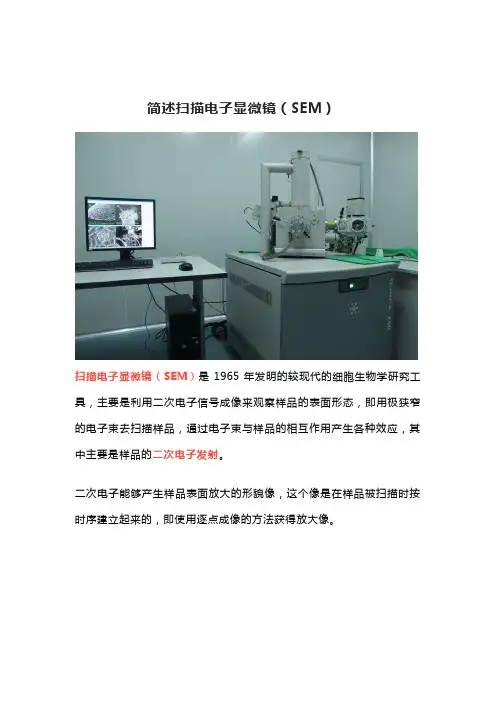

简述扫描电子显微镜（SEM）
扫描电子显微镜（SEM）是1965年发明的较现代的细胞生物学研究工具，主要是利用二次电子信号成像来观察样品的表面形态，即用极狭窄的电子束去扫描样品，通过电子束与样品的相互作用产生各种效应，其中主要是样品的二次电子发射。

二次电子能够产生样品表面放大的形貌像，这个像是在样品被扫描时按时序建立起来的，即使用逐点成像的方法获得放大像。

扫描电镜的结构主要包括：
1.真空系统和光源系统；
2.电子光学系统——电子强、电磁透镜、扫描线圈、样品室；
3.信号放大系统。

扫描电镜的优点是：
1.有较高的放大倍数，20-20万倍之间连续可调；
2.有很大的景深，视野大，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构；
3.试样制备简单。

扫描电镜的应用范围是：
1.生物——种子、花粉、细菌……
2.医学——血球、病毒……
3.动物——大肠、绒毛、细胞、纤维……
4.材料——陶瓷、高分子、粉末、金属、金属夹杂物、环氧树脂……
5.化学、物理、地质、冶金、矿物、污泥（杆菌）、机械、电机及导电性样品，如半导体(IC、线宽量测、断面、结构观察……）电子材料等。

主流厂家：
美国FEI（赛默飞）——Apreo SEM扫描电镜
德国蔡司——EVO MA 25/LS 25
日本日立——TM4000、SU8220，SU8230，SU8240日本电子——JSM-7900F 热场发射扫描电子显微镜捷克TESCAN——S8000系列
韩国COXEN——CX-200系列
中科院KYKY——KYKY-2800系列。

扫描电子显微镜原理
扫描电子显微镜（Scanning Electron Microscope, SEM）是一种利用电子束照射样本表面，通过采集样本散射的次级电子、反射电子、透射电子等生成显微图像的设备。

其原理与传统光学显微镜不同，利用电子束的波粒二象性和电子与物质相互作用的性质来获得高分辨率的图像。

扫描电子显微镜由电子光源、电子光学系统、样本台以及信号检测和图像处理系统等组成。

首先，电子显微镜的电子光源发射出高能电子束，通常通过热丝发射电子的方式。

这些电子束会经过准直和聚焦装置，使其成为一束细且聚焦的电子束。

接下来，样本被放置在扫描电子显微镜的样本台上。

样本表面会与入射电子束相互作用，产生不同的信号。

其中，主要信号包括次级电子（Secondary Electron, SE）、反射电子（Backscattered Electron, BE）以及透射电子（Transmitted Electron, TE）。

次级电子主要由入射电子与样本表面原子的相互作用而产生，其被采集并转化为图像。

反射电子主要是在样本内部物质的相互作用下被散射回来的电子，同样被采集和转化为图像。

透射电子则是透过样本的电子，其传感元件可将其图像化。

这些信号被接收后，经过放大和转换为电子图像信号。

电子图像信号可以通过荧光屏或者光电二极管进行观测和记录。

最后，通过图像处理系统将电子信号转化为高分辨率的图像，该图像具有较高的对比度和分辨率，可以用来观察样本的细微特征。

扫描电子显微镜以其高分辨率和强大的观察能力被广泛应用于材料科学、生命科学、纳米技术以及表面科学等领域。

扫描电子显微镜原理扫描电子显微镜（Scanning Electron Microscope，SEM）是一种利用电子束来观察样品表面形貌和成分的高分辨率显微镜。

它的原理是利用电子束与样品表面发生相互作用，通过检测不同位置的散射电子、二次电子等来获取样品表面的形貌和成分信息。

SEM具有高分辨率、大深度聚焦范围、能够观察几乎所有材料等优点，因此在材料科学、生物学、医学、地质学等领域有着广泛的应用。

SEM的原理主要包括电子光学系统、样品台、探测器和图像处理系统。

首先是电子光学系统，它由电子源、准直系统和对焦系统组成。

电子源产生的电子束经过准直系统和对焦系统的调节，可以聚焦到极小的直径，从而实现高分辨率的成像。

样品台是样品放置的位置，它可以在X、Y、Z方向上进行微小的移动和调节，使得样品在电子束下可以被全方位地观察。

探测器用于检测样品表面的散射电子、二次电子等信号，不同的探测器可以获取不同的信息。

图像处理系统则对探测器获取的信号进行处理，形成最终的样品图像。

SEM的工作原理是通过电子束与样品表面的相互作用来获取样品表面的形貌和成分信息。

当电子束照射到样品表面时，会与样品原子发生相互作用，产生多种信号。

其中，包括样品表面的散射电子、二次电子、透射电子等。

这些信号被探测器捕获并转换成电信号，再经过放大、处理等步骤，最终形成样品的图像。

通过对这些信号的分析和处理，可以获取样品表面的形貌、结构和成分等信息。

SEM具有高分辨率的特点，其分辨率可以达到亚纳米甚至更高的级别。

这是因为电子具有波长极短的特点，可以克服光学显微镜的衍射极限，从而获得更高的分辨率。

此外，SEM还具有大深度聚焦范围的优点，能够观察不同深度的样品表面形貌。

因此，SEM在材料科学领域的表面形貌观察、纳米材料研究等方面有着重要的应用价值。

总的来说，扫描电子显微镜是一种利用电子束来观察样品表面形貌和成分的高分辨率显微镜。

它的原理是通过电子束与样品表面的相互作用，获取样品表面的形貌和成分信息。
