电动机正反转控制电路图及其原理分析

电动机正反转自循环运动控制电路图原理平面磨床工作台运动示意图中行程开关SQ1、SQ2安装在工作台运动部件的。

左右两个极限位置，工作台上还安装左右两个挡铁。

平面磨床工作台的来回自循环运动
起动后，工作台运动向右运动至右极限位置时，右挡铁压下SQ2行程开关按钮，电动机转变转向驱动工作台向左运动。

工作台运动至左极限位置时，左挡铁压下SQ1行程开关按钮，电动机又一次转变转向驱使工作台向右运动，形成左右往复循环运动。

安装在行程开关外侧还有两个行程开关SQ3、SQ4。

如因某种故障，工作台到达SQ1或SQ2位置时，未能触动SQ1或SQ2所掌握的触头，工作台将连续运动到行程开关SQ3或SQ4处压下SQ3或SQ4，从而切断主电路电源迫使电动机停机，避开工作台超出允许极限位置而造成事故，因此SQ3、SQ4是超程爱护开关。

实现工作台往复运动的电动机正-反自循环掌握线路中按下SB2，KM1线圈通电，并通过KM1动合帮助触头自锁，主电路中KM1主触头闭合、KM2主触头断开，电动机正转驱动工作台右移。

左右来回自循环运动掌握线路
a)主电路b)掌握线路
工作台移至右极限位置时，右挡铁压下SQ1行程开关，KM1线圈因所在支路中的SQ1动断帮助触头断开而断电，并使KM1动合帮助触头解除自锁；KM2线圈则通过支路中的SQ1动合帮助触头闭合形
成自锁并通电，主电路中KM1主触头断开、KM2主触头闭合，电动机反转驱动工作台左移。

当工作台运动到左极限位置时，左挡铁压下SQ2行程开关时，又使主电路中KM1主触头闭合、KM2主触头断开，电动机再次正转驱动工作台右移，如此循环。

按下SB1，KM1线圈和KM2线圈均断电，自循环停止。

⑵电动机正反转控制原理①控制线路三相异步电动机接触器联锁的正反转控制的电气原理图如图3-4所示。

线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB2和反转按钮SB3控制。

这两个接触器的主触头所接通的电源相序不同，KM1按L1—L2—L3相序接线，KM2则对调了两相的相序。

控制电路有两条，一条由按钮SB2和KM1线圈等组成的正转控制电路；另一条由按钮SB3和KM2线圈等组成的反转控制电路。

②控制原理当按下正转启动按钮SB2后，电源相通过热继电器FR的动断接点、停止按钮SB1的动断接点、正转启动按钮SB2的动合接点、反转交流接触器KM2的常闭辅助触头、正转交流接触器线圈KM1，使正转接触器KM1带电而动作，其主触头闭合使电动机正向转动运行，并通过接触器KM1的常开辅助触头自保持运行。

反转启动过程与上面相似，只是接触器KM2动作后，调换了两根电源线U、W相（即改变电源相序），从而达到反转目的。

③互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。

为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。

当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。

同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。

这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。

实现联锁作用的常闭触头称为联锁触头（或互锁触头）。

企业安全生产费用提取和使用管理办法（全文）关于印发《企业安全生产费用提取和使用管理办法》的通知财企〔2012〕16号各省、自治区、直辖市、计划单列市财政厅（局）、安全生产监督管理局，新疆生产建设兵团财务局、安全生产监督管理局，有关中央管理企业：为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，根据《中华人民共和国安全生产法》等有关法律法规和国务院有关决定，财政部、国家安全生产监督管理总局联合制定了《企业安全生产费用提取和使用管理办法》。

电机正反转控制电路及实际接线图Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】三相异步电动机正反转控制电路图原理及plc接线与编程在图1是三相异步正反转控制的电路和控制，图2与3是功能与它相同的控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的.在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。

按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。

使KM1的线圈通电，开始正转运行。

按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。

在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。

除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。

设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。

在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。

由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。

可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的短路事故。

如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相短路事故。

双重联锁（按钮、接触器）正反转控制电路原理图电机双重联锁正反转控制一、线路的运用场合Array正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。

如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；圈板机的辊子的正反转；电梯、起重机的上升与下降控制等场所。

二、控制原理分析（1）、控制功能分析：怎样才能实现正反转控制？为什么要实现联锁？电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

为安全起见，常采用按钮联锁（机械）和接触器联锁（电气）的双重联锁正反转控制线路（如原理图所示）；使用了（机械）按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。

另外，由于应用的（电气）接触器间的联锁，所以只要其中一个接触器得电，其长闭触点（串接在对方线圈的控制线路中）就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护的电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

（2）、工作原理分析：A、正转控制：按下SB1常闭触头先断开（对KM2实现联锁）SB1常开触头闭合KM1线圈得电KM1电机M启动连续正转工作KM1KM1联锁触头断开（对KM2实现联锁）B、反转控制：M失电，停止正转SB2按下线圈得电SB2KM2电机M启动连续反转工作KM2主触头闭合KM2联锁触头断开（对KM1实现联锁）C、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；三、双重联锁正反转控制线路的优点接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。

设计实例6：
电动机正反转控制电路
一、设计目的
通过电机正反转控制的电路设计，使学生掌握三极管用作开关管时的工作原理，直流电机的驱动方法、H桥电路的构成和特点，训练学生的动手能力，培养独立解决问题的能力，为今后电路设计和电类后续课程的学习奠定基础。

二、设计内容
设计一电动机正反转控制电路，当按下正转按钮时，小型直流电动机正转，正转指示灯亮；当按下反转按钮时，小型直流电动机反转，反转指示灯亮；无按键时，电动机不转。

三、工作原理
如图1所示，使用三段拨码开关控制H桥控制电路的上电。

如果电源接在2端，则电流流通的路径是Vcc Q2 电机Q4，电机正转。

如果电源接在3端，则则电流流通的路径是Vcc Q2 电机Q4，则电机反转。

二极管D1-D4此处用作续流二级管。

图1 电路原理图
四、元件清单
五、实物图
按照原理图和元件清单，在电路板上焊接好元件后，实物图如图2所示。

图2 实物样板
调试的时候，先将拨码开关打在中间不连接任何控制端处，确定电压全部加到电路。

然后，搭载正转的位置，观察电机是否转动，如果不转动，则按照电流流通的顺序检查三极管是否导通。

在焊接和上电的时候，一定要注意电源的极性，接反的话可能要烧毁元器件。

在通电运行的时候，用手感觉各个三极管的状态，如果太热，应立即断电检查。

三相异步电动机正反转控制电路图原理与plc接线与编程在图1是三相异步电动机正反转控制的电路和继电器控制电路图，图2与3是功能与它一样的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器.在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。

按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。

使KM1的线圈通电，电机开始正转运行。

按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。

在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。

除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。

设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。

在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。

由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。

可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的电源短路事故。

如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相电源短路事故。

为了防止出现这种情况，应在PLC外部设置KM1和KM2的辅助常闭触点组成的硬件互锁电路（见图2），假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。

电机正反转加时间继电器控制电路原理图解
如下图所示是一种由一台电动机在规定时间范围内作连续可逆的正反方向运转的自动控制电路。

图中用时间继电器KT1、KT2作时间控制元件，中间继电器KA1、KA2起中间控制作用。

合上电源开关Q和旋转开关S，这时时间继电器KT1得电，中间继电器KA1得电吸合。

接触器KM1得电并吸合，电动机作正向限时运转。

待延时时间到，时间继电器KT1常闭延时断开触点断开，使中间继电器KA1断电，其触点KA1断开，接触器KM1线圈断电，主触点KM1断开，电动机瞬时停止正转。

电动机正反转，限时自动往返(时间继电器)控制电路接线图
在时间继电器KT1常闭延时断开触点断开的同时，其常开延时闭合触点KT1闭合，反转中间继电器KA2暂时得电吸合，其常开触点闭合自锁，并使时间继电器KT2得电，反转接触器KM2得电并吸合，电动机作反向限时运转。

待延时时间到，时间继电器KT2的常闭延时断开触点断开，使中间继电器KA2断电，接触器KM2断电，电动机瞬时停止反转。

由于中间继电器KA2的断电，其常闭触点复位，时间继电器KT1得电，中间继电器KA1吸合，KM1得电吸合，电动机又处于正向限时运转状态。

这样周而复始重复前面工作过程，使电动机在规定时间内作连续可逆运转。

若需使电动机停止，可扳开旋转开关S，待KT2延时时间到，电动机停转。

本电路适用于在规定时间内作连续可逆运转的生产机械。

电动机正反转控制电路图及其原理分析要实现电动机的正反转，只要将接至电动机三相电源进线中的任意两相对调接线，即可达到反转的目的。

下面是接触器联锁的正反转控制线路，如图所示图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。

当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。

当接触器KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。

电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。

为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两对辅助常闭触头就叫联锁或互锁触头。

正向启动过程：按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。

停止过程：按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。

反向起动过程：按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。

对于这种控制线路，当要改变电动机的转向时，就必须先按停止按钮SB1，再按反转按钮SB3，才能使电机反转。

如果不先按SB1，而是直接按SB3，电动机是不会反转的。

三相异步电动机正反转控制电路图原理及plc接线与编程在图1是三相异步电动机正反转控制的电路和继电器控制电路图，图2与3是功能与它相同的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器.在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。

按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。

使KM1的线圈通电，电机开始正转运行。

按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。

在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。

除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。

设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。

在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。

由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。

可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的电源短路事故。

如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相电源短路事故。

为了防止出现这种情况，应在PLC外部设置KM1和KM2的辅助常闭触点组成的硬件互锁电路（见图2），假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。

令狐采学创作
电机双重联锁正反转控制
令狐采学
图三、双重联锁（按钮、接触器）正反转控制电路原理图
L1 L2 L3
一、元器件清单
变压器、交流断路器、接触式继电器、热过载继电器、按钮开关、三相交流电动机、导线若干
二、工作原理分析：
A、正转控制：
按下
常闭触头先断开（对KM2实现联锁）
SB1常开触头闭合 KM1线圈得电
M启动连续正转工作KM1主触头闭合
KM1联锁触头断开（对KM2实现联锁）
B、反转控制：
KM1电机
KM1线圈失电主触头断开
按下联锁触头闭合 KM2线圈得电 SB2常开触头闭合
M启动连续反转工作
令狐采学创作
KM2主触头闭合
KM2联锁触头断开（对KM1实现联锁）
C、停止控制：
按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；
令狐采学创作。

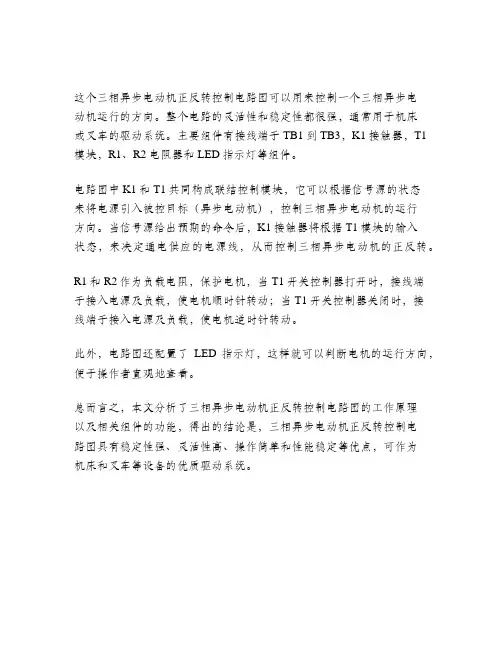

这个三相异步电动机正反转控制电路图可以用来控制一个三相异步电
动机运行的方向。

整个电路的灵活性和稳定性都很强，通常用于机床
或叉车的驱动系统。

主要组件有接线端子TB1到TB3，K1接触器，T1模块，R1、R2电阻器和LED指示灯等组件。

电路图中K1和T1共同构成联结控制模块，它可以根据信号源的状态
来将电源引入被控目标（异步电动机），控制三相异步电动机的运行
方向。

当信号源给出预期的命令后，K1接触器将根据T1模块的输入
状态，来决定通电供应的电源线，从而控制三相异步电动机的正反转。

R1和R2作为负载电阻，保护电机，当T1开关控制器打开时，接线端子接入电源及负载，使电机顺时针转动；当T1开关控制器关闭时，接线端子接入电源及负载，使电机逆时针转动。

此外，电路图还配置了LED指示灯，这样就可以判断电机的运行方向，便于操作者直观地查看。

总而言之，本文分析了三相异步电动机正反转控制电路图的工作原理
以及相关组件的功能，得出的结论是，三相异步电动机正反转控制电
路图具有稳定性强、灵活性高、操作简单和性能稳定等优点，可作为
机床和叉车等设备的优质驱动系统。

正反转原理图及工作原理分析一、正反转原理图正反转电路是一种用于控制电动机正转和反转的电路。

其原理图如下所示：```+-----------+| |+--------| 开关S1 |--------+| | | || +-----------+ || || +-----------+ |+--------| |--------+| 开关S2 || |+-----------+```二、工作原理分析1. 正转工作原理分析当开关S1闭合，开关S2断开时，正转电路开始工作。

电流从电源正极经过开关S1进入电动机，然后从电动机出来，经过开关S2回到电源负极，形成一个闭合的电路。

电流通过电动机的线圈，产生磁场，使电动机转动。

2. 反转工作原理分析当开关S2闭合，开关S1断开时，反转电路开始工作。

电流从电源正极经过开关S2进入电动机，然后从电动机出来，经过开关S1回到电源负极，形成一个闭合的电路。

电流通过电动机的线圈，产生与正转时相反的磁场，使电动机反转。

3. 原理分析正反转电路的工作原理基于电动机的磁场产生和线圈的电流控制。

通过控制开关S1和S2的状态，可以改变电流的流向，从而改变电动机的旋转方向。

在正转工作状态下，开关S1闭合，S2断开，电流从电源正极进入电动机，产生一个磁场，使电动机正转。

在反转工作状态下，开关S2闭合，S1断开，电流从电源正极进入电动机，产生一个与正转时相反的磁场，使电动机反转。

通过控制开关的状态，可以实现电动机的正转和反转，从而满足不同的工作需求。

4. 应用场景正反转电路广泛应用于各种需要电动机正转和反转的设备和机器中，例如电动车、电动门、电动窗帘等。

通过控制电动机的旋转方向，可以实现设备的正常运行和操作。

总结：正反转电路是一种用于控制电动机正转和反转的电路。

通过控制开关的状态，可以改变电流的流向，从而改变电动机的旋转方向。

正反转电路的工作原理基于电动机的磁场产生和线圈的电流控制。

正反转电路广泛应用于各种需要电动机正转和反转的设备和机器中，实现设备的正常运行和操作。

三相异步电动机正反转控制电路图原理讲解2013-12-17 来源：本站在图1是三相异步电动机正反转控制的主电路和继电器控制电路图，图2与3是功能与它相同的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器。

在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。

按下正转起动按钮SB2，X0变为ON，其常开触点接通，Y0的线圈“得电”并自保持，使KM1的线圈通电，电机开始正转运行。

按下停止按钮SB1，X2变为ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。

在梯形图中，将Y0和Y1的常闭触点分别与对方的线圈串联，可以保证它们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。

除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮联锁”，即将反转起动按钮X1的常闭触点与控制正转的Y0的线圈串联，将正转起动按钮X0的常闭触点与控制反转的Y1的线圈串联。

设Y0为ON，电动机正转，这时如果想改为反转运行，可以不按停止按钮SB1，直接按反转起动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的常开触点接通，使Y1的线圈“得电”，电机由正转变为反转。

梯形图中的互锁和按钮联锁电路只能保证输出模块中与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。

由于切换过程中电感的延时作用，可能会出现一个接触器还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。

可以用正反转切换时的延时来解决这一问题，但是这一方案会增加编程的工作量，也不能解决不述的接触器触点故障引起的电源短路事故。

如果因主电路电流过大或接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一接触器的线图通电，仍将造成三相电源短路事故。

为了防止出现这种情况，应在PLC外部设置由KM1和KM2的辅助常闭触点组成的硬件互锁电路（见图2），假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。

正反转控制线路原理图
1、上图为电动机正反转控制线路。

其中，L1、L
2、L3为电源进
线，QS为隔离开关，FU1为主回路熔断器3个，FU2为控制回路熔断器2个。

KM1、KM2为控制负荷的主接触器，电机采用热继电器作为过负荷保护之用。

2、启动过程：合上隔离换向开关QS，按下SB1启动按钮→KM1
线圈得电→KM1自保接点闭合实现自保→KM1主触头闭合电动机正向运转→KM1联锁接点断开KM2线圈回路实现联锁。

反转时，在电动机停稳的情况下，以同样的方法启动SB2即可。

3、故障处理：无法启动时，首先检查FU1、FU2是否烧坏；其次
检查热继电器是否动作；再就是检查启动、停止按钮是否完好，主接触器线圈是否烧毁或断线等。

电动机自锁正转电气原理图
1、启动过程：合上QS→控制回路得电→按下SB2→KM线圈得电
→其主触头闭合→电动机得电运转→其辅助接点闭合自锁→电动机正常运转。

2、热继电器FR为保护电动机过负荷之用。

分析正反转电路工作原理
正反转电路是一种常用于直流电动机正反转操作的电路。

它由一个切换开关和至少两个继电器组成。

以下是对正反转电路工作原理的简要分析：
1. 初始状态：在正向和反向两个方向上电机都不工作。

切换开关处于中立位置，继电器的状态未定义，其电磁线圈未通电。

2. 正向转动：当切换开关操作至正向位置时，正向继电器的线圈通电。

此时，正向继电器吸合，并使得电机供电电路与电源相连。

电机开始正向转动。

3. 反向转动：如果要改变电机的转动方向，只需将切换开关操作至反向位置。

这样，反向继电器的线圈就会通电，反向继电器吸合。

同时，正向继电器的线圈断电并释放。

这将导致电机供电电路中的电源与电机之间发生切换，使电机方向反向。

电机开始反向转动。

4. 停止：当切换开关操作至中立位置时，所有继电器的线圈都断电，电机的供电电路被切断。

电机停止转动。

总的来说，正反转电路通过切换不同的电磁继电器状态，改变电机电源方向，从而实现对电机转动方向的控制。

切换开关的操作决定了继电器的通断情况，进而控制电机的工作状态。
