电极式液位开关手册

吉林隆华电力仪器仪表有限公司电接点液位计说明书一、用途：LHDJ-1.6-32 型系列电接点式液位计主要用于各种锅炉汽包、储集器、除氧器、加热器及水箱的水位测量。

其二次仪表具有触点报警输出和4~20mA模拟量输出。

可直接参与闭环控制系统和连锁控制系统。

二、结构及工作原理：精品文档，超值下载1、液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成，见图1。

图1 结构原理图2、二次仪表二次仪表显示为双色光柱形式，以区分水与汽，其中液相部分为绿色，汽相部分为红色，同时具备数码显示功能，直观显示水位。

二次仪表操作采用功能菜单方式，水位设定最大指示为24点，7路可在线编程的任意高低位报警输出（面板有报警指示灯），全部参数均可在线设定，并具有掉电记忆功能。

由于二次仪表是通用型设计，故可适应国内不大于24点水位、输出不多于7路开关量的各种电接点测量筒及各种地域的水阻值。

增强型二次仪表可提供4-20mA模拟信号输出，适用于就地控制或与DCS系统连接。

同时，二次仪表利用CMOS高输入阻抗的特点，信号输入回路仅有微电流通过电极，可以使被测液体对电极的化学腐蚀减少到最低限度，以延长电极的使用寿命。

3、测量筒结构：测量筒是液位计取得水位信号的重要设备，长度及测量点数按用户要求而定。

三、主要技术参数：1、测量筒1.1 公称压力：1.6~32MPa1.2 工作压力：1.0~21.5MPa1.3 工作温度：饱和温度1.4 接口方式：法兰连接或焊接1.5 连通管规格：¢38×51.6 排污管规格：¢28×41.7 筒体直径：1.6~10MPa（公称压力），¢89×1310~32MPa（公称压力）¢102×221.8 电极点数分布中心距 点数电极点分布 报警点 44015 0，±15，±30，±50，±75，±100，±150，±200 用户 自定 60017 0，±15，±30，±50，±75，±100，±150，±200，±250 67019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300 80019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300，±350 ≥1000 根据用户要求，可造19点，24点2、二次仪表2.1工作环境条件环境温度：-10℃—50℃相对湿度：<80% 无凝结2.2电源：AC220V ±5% 50HZ <1A2.3被测液体阻抗条件：0-100K Ω2.4功耗：<20VA2.5盘装式2.6外形尺寸：160×80×145（mm)(高×宽×长）2.7表盘开口尺寸：152×76（mm)(高×宽)2.8报警输出：7路报警输出，无源常开触点(220V/100mA),可在线任意设定，自动记忆。

三点电极式液位开关模拟调试三点电极式液位开关模拟调试的实践经验1. 引言：液位开关是一种广泛应用于工业领域的控制装置，用于检测和控制液体的液位高低。

而三点电极式液位开关作为一种主要类型，其通过使用三个电极来确定液体的高位、低位和中位状态。

本文将围绕着三点电极式液位开关模拟调试展开讨论，从深度和广度两方面对其进行评估和解析，并分享一些实践经验。

2. 什么是三点电极式液位开关：我们需要了解三点电极式液位开关的基本原理和结构。

该开关通常由三个电极构成，分别用于检测液位的高位、低位和中位。

当液体接触到中位电极时，开关处于关闭状态；当液体升至高位电极时，开关打开；而当液体下降到低位电极时，开关再次关闭。

这种工作原理使得开关能够准确、可靠地控制液体的液位位置。

3. 模拟调试步骤：a) 安装和连接：在进行模拟调试之前，必须确保正确安装和连接三点电极式液位开关。

根据液体容器的设计和要求选择合适的位置安装电极。

注意，高位电极应位于容器顶部，低位电极则应位于容器底部，而中位电极则位于两者之间的位置。

将电极与开关的接线端口连接，确保牢固可靠。

根据需要连接电源和输出端口，以便实现开关的正常工作。

b) 调试设置：在安装和连接完成后，我们需要进行调试设置。

确保电源已接通，然后使用调节开关将电极调整到合适的位置，以使其在液体高位和低位时可以正常开、闭。

如果开关具有调节灵敏度的选项，还需要根据液体的特性和要求进行调整，以使其能够准确地检测液位变化。

c) 功能测试：在调试设置完成后，我们需要进行功能测试，以验证开关的正常工作。

将液体注入容器，注意观察开关的状态变化。

当液体升至高位电极时，开关应正常打开；当液体下降到低位电极时，开关应正常关闭。

当液位在中位电极范围内时，开关应保持关闭状态。

如果开关不能正常工作，我们需要仔细检查安装和连接是否正确，并调整相应的设置。

d) 测试记录和分析：我们需要记录和分析测试结果。

将实验过程和测试数据记录下来，以便后续分析和参考。

UK系列液位开关安装使用说明书开封仪表厂液位仪表分厂UK一102球形液位开关使 用 说 明 书l、用途和使用范围UK一1 0 2球形液位开关(以下简称开关)主要是对液位定点发讯，实现生产过程中的报警，控制，调节等作用，在酸、碱溶液或供水、排水、化工污水处理等生产过程中，是不可缺少的工具，开关的主要零件均采用1Cr18Ni9Ti不锈钢制造，具有较好的耐腐蚀性能。

其特点是：经济实用、工作可靠、用途广泛。

2、规格及技术参数2.1 关电缆长度： 4、 5、 6m（或由用户提出一个长度）2.2 介质密度：2.3 介质温度： ≤100℃2.4 工作压力： 0.2MPa一个常开2.5 接点容量： 220V AC 5A2.6 发二个讯号 （一个常开，一个常闭）3、结构原理及安装使用3.1 开关结构简单、结构如图(一)开关外壳为不锈钢球体，表面光滑，不易附着污物，可在混有杂物污水、泥浆、酸、碱溶液中使用，球体内装有大容量的水银开关，水银开关接于软质电缆上，加长或缩短电缆长度，可得到希望水位。

3.2 开关悬空吊在固定杆上，如图(二)a所示，当液位上升液面接触到开关时，开关球体在浮力的作用下发生倾斜，如图(二)b所示，由此使开关球体内水银开关断开或闭合，从而发出信号。

4、订货须知订货时请注明4.1 开关型号及名称4.2 被测介质名称、介质密度、温度、工作压力腐蚀性等。

UK一201球形液位开关使 用 说 明 书UK一201型圆柱形液位开关(以下简称液位开关)，主要是对液位定点发讯，实现生产过程中的报警、控制、调节等作用，在供水、排水、化工污水处理等过程中，是不可缺少的工具。

1、主要规格和技术参数1.1 电源：电压220V／50Hz 允许电流5A1.2 环境温度：60℃以下1.3 介质比重： 0.75以上1.4 规格(电缆长度L：)3M、5M、6M或其它任一长度。

1.5 种类：UK一201K 悬吊状态时触点断开浮起状态时触点闭合常开型UK一201B 悬吊状态时触点闭合浮起状态时触点断开常闭型2、结构及工作原理液位开关是浮动开关，它是把特殊构造的水银开关与通用橡套软电缆连在—一起，用环氧树脂(加有填料)浇铸成芯子、安装(插装)在硬质发泡塑料浮上。

电极式液位开关一、工作原理电极式液位开关是利用液体之导电性来侦测液位高低。

桶槽内装的物质一旦触及极棒，便会导电因而检出信号。

经控制器的信号放大后，再输出一接点信号，供使用者做液位的控制。

接线示意图二、产品特点1、适用于控制任何导电液体之液面。

（禁止使用于挥发性液体）2、具有突波保护功能，可有效防止突波干扰3、可做多点控制，控制位置可由使用者需要订制4、电极头使用低交流电压，可避免电解作用，并可延长使用寿命5、具有两只指示灯，可显示供水及排水状态三、技术参数电极棒部分：1、接液材质（可选）：SUS304/316L+PP（PE）工作温度：-20～80℃SUS304/316L+PTFE 工作温度：-20～200℃TI+PTFE 工作温度：-20～200℃2、过程连接：螺纹或法兰，（大小跟所需控制液位点数有关）控制器：1、电源电压：220VAC、24VAC（可选）2、触点容量：240VAC/24VDC 5A， SPDT3、一个控制器对应一个液位点输出（检测几个液位点对应配几个控制器，且每个控制器的公共极均需同电极棒的公共极相连）。

四、注意事项1、只供垂直安装2、电压波动范围在±15%以内，电压要稳定3、避免安装在大震动或冲击场所（可能导致误动作）4、不导电的液体不适用本产品，如：汽油、柴油、重油、纯水等。

5、所有的极棒需与最长的极棒相差至少50mm以上（如图）6、当液体接触到电极时，其动作的作罢会因液体种类不同及电源电压变化而会有变动。

7、为了使电极棒在水中确保不会相互接触，可以在极棒上缠上胶带，但必须缠在极棒前端100mm以后的部分。

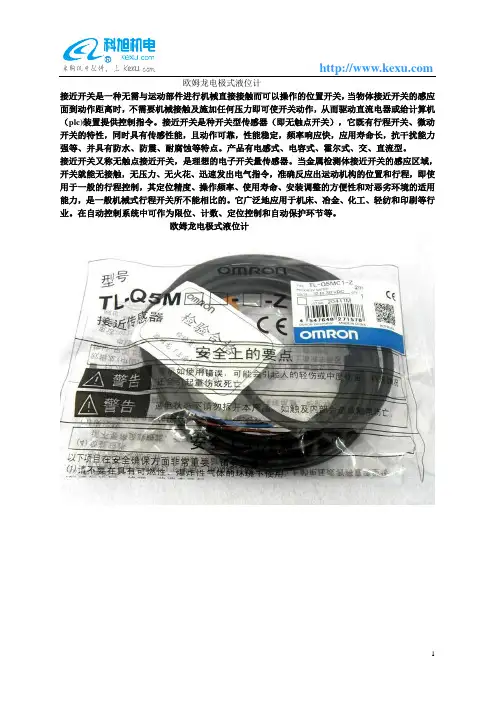

欧姆龙电极式液位计
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

欧姆龙电极式液位计。

SL SL--CD CD电导液位控制器一、概述概述SL-CD 型电导式液位控制器是一种新型的电导式液位控制器。

由于其灵敏度可调，所以对低电导率的液体具有极强的抗结垢能力。

该控制器可以通过测量电极与导电液体的接触，连通控制电路的电流，再由控制电路把这个电流信号转换为继电器的触点开关输出，从而实现了对液位的传感和控制。

适用于轻工、化工、食品、水处理等行业的自动给水、排水控制及各种导电液体的上下限位报警。

二、产品特点产品特点◎ 安装调试简单，运行可靠，价格低廉。

◎ 可通过灵敏度调整适应不同电导率的液体。

◎ 对于较低电导率的液体具有极强的抗结垢能力。

◎ 有一体型和分体型结构，使用方便灵活。

三、主要技术指标主要技术指标◎ 工作电源：AC 220V±10% 50HZ 或DC24V ◎ 功 率：≤5W◎ 环境温度：-30～50℃ ◎ 介质温度：-30～250℃ ◎ 介质压力：1MPa◎ 液体电导率：≤200K.CM◎ 继电器输出触点容量：AC 220V 1A 或DC28V 0.5A ◎ 电极材料：1Cr18Ni9Ti四、仪表的外形尺寸及安装方式1.1.一体型结构的外一体型结构的外一体型结构的外形尺寸及安装方式形尺寸及安装方式形尺寸及安装方式：：如图1所示，一体型结构的控制器仪表部分在电极上部的壳体内，采用G1.5″管螺纹安装，亦可配图2所示带螺纹法兰，采用法兰安装。

2.2.分体型结构的外形尺寸及安装方式分体型结构的外形尺寸及安装方式分体型结构的外形尺寸及安装方式：：分体型结构的电极用户可自行安装，一般采用Φ6不锈钢，安装时电极与电极之间，电极与金属仓壁之间应相互绝缘。

也可委托我厂设计制造。

分体形型结构控制器的仪表由接线端子插座和仪表两部分接插在一起，外形及尺寸见图3。

可采用固定式安装或盘装，固定式安装时，先把端子插座固定在安装板上，安装尺寸见图4。

再将仪表插入端子插座即可。

盘装时按图5所示尺寸开孔。

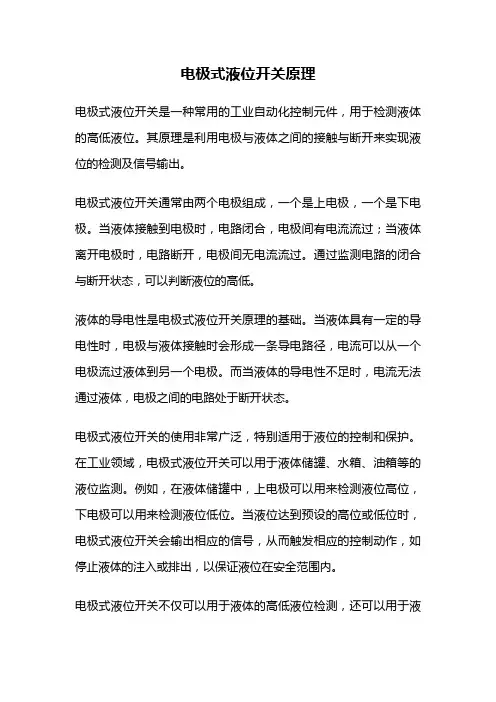

电极式液位开关原理电极式液位开关是一种常用的工业自动化控制元件，用于检测液体的高低液位。

其原理是利用电极与液体之间的接触与断开来实现液位的检测及信号输出。

电极式液位开关通常由两个电极组成，一个是上电极，一个是下电极。

当液体接触到电极时，电路闭合，电极间有电流流过；当液体离开电极时，电路断开，电极间无电流流过。

通过监测电路的闭合与断开状态，可以判断液位的高低。

液体的导电性是电极式液位开关原理的基础。

当液体具有一定的导电性时，电极与液体接触时会形成一条导电路径，电流可以从一个电极流过液体到另一个电极。

而当液体的导电性不足时，电流无法通过液体，电极之间的电路处于断开状态。

电极式液位开关的使用非常广泛，特别适用于液位的控制和保护。

在工业领域，电极式液位开关可以用于液体储罐、水箱、油箱等的液位监测。

例如，在液体储罐中，上电极可以用来检测液位高位，下电极可以用来检测液位低位。

当液位达到预设的高位或低位时，电极式液位开关会输出相应的信号，从而触发相应的控制动作，如停止液体的注入或排出，以保证液位在安全范围内。

电极式液位开关不仅可以用于液体的高低液位检测，还可以用于液体的界面检测。

例如，在油水分离装置中，通过设置两个电极，一个放在油层上方，一个放在水层上方，当油层和水层的液位接触到电极时，电路闭合，电极式液位开关输出信号，实现油水分离的控制。

电极式液位开关的优点是结构简单、可靠性高、使用方便。

然而，也存在一些注意事项。

首先，液体的导电性要符合要求，否则无法正常工作。

其次，电极的材质要选择适当，以免受到液体的腐蚀。

此外，电极的安装位置和高度要合理，以确保准确地检测液位。

电极式液位开关是一种简单实用的液位检测元件，通过电极与液体的接触与断开来实现液位的监测和控制。

在工业自动化领域，电极式液位开关被广泛应用于各种液体的高低液位检测，为液体控制和保护提供了可靠的手段。

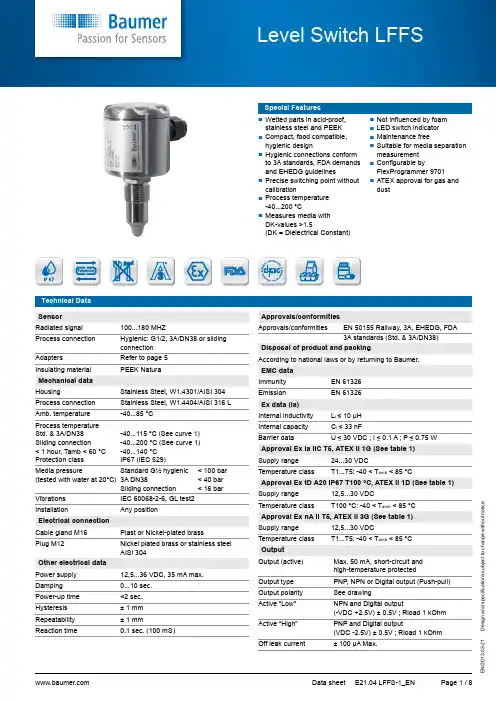

D e s i g n a n d s p e c i fi c a t i o n s s u b j e c t t o c h a n g e w i t h o u t n o t i c e74 - 03Technical Data Cable gland M16 Plast or Nickel-plated brassPlug M12Nickel plated brass or stainless steel AISI 304Other electrical data Power supply 12,5...36 VDC, 35 mA max.Damping 0...10 sec.Power-up time <2 sec.Hysteresis ± 1 mm Repeatability ± 1 mmReaction time0.1 sec. (100 mS)Approvals/conformities Approvals/conformitiesEN 50155 Railway, 3A, EHEDG, FDAhigh-temperature protectedOutput type PNP , NPN or Digital output (Push-pull)Output polarity See drawingActive “Low”NPN and Digital output(-VDC +2.5V) ± 0.5V ; Rload 1 kOhm Active “High”PNP and Digital output(VDC -2.5V) ± 0.5V ; Rload 1 kOhmD e s i g n a n d s p e c i fi c a t i o n s s u b j e c t t o c h a n g e w i t h o u t n o t i c eFactory Settings Output PNP , NPN or Digital Measure DK value >1,5Damping0.1 sec.Sliding connection loadD e s i g n a n d s p e c i fi c a t i o n s s u b j e c t t o c h a n g e w i t h o u t n o t i c eElectrical Installation Configuration AccessoriesT BT F C CC The FlexProgr ammer 9701 is a dedicated tool to configure all Baumer configu rable Flex-products.Type No. 9701-0001 comprises: FlexProgrammer Cables CD with the FlexProgram softwareg 01 S Baumer configurable Combi-productsD e s i g n a n d s p e c i fi c a t i o n s s u b j e c t t o c h a n g e w i t h o u t n o t i c eThe drawing shows how the sliding connection can be used for at least 4 applications:1) Mounted at the top of a tank to adjust to a maximum level.2) Serving as a cooling neck in high media temperature applications.3) Adjusted to place the sensor tip deeper inside the tank.4) To reach in through insulation material.It is essential that the max. ambience temperature for the electronics is never exceeded. For ATEX approved products please refer to table 1.The working conditions for the sliding connection in different media temperatures and specified ambient temperatures can be found in curve 1.Example, how to read Curve 1:A 250 mm sliding connection is mounted in a tank with a total insert length of 150 mm. Hence the external length of the sliding connection will be 250 - 150 = 100 mm.The media temperature will be max. 160 °C.Read the x-axis at 100 mm an the y-axis at 160 °C and find that the ambient temperature must be kept below 50 °C. In case the radiated heat from the tank will cause a higher ambient temperature at the housing efficient insulation of the tank must be establishedMedia TemperatureD e s i g n a n d s p e c i fi c a t i o n s s u b j e c t t o c h a n g e w i t h o u t n o t i c e74 - 0374 - 0374 - 0374 - 0374 - 0374 - 03Accessories - Overview CAM02xMAM02x-xxxPM02xPM021LAM020-1VAM 02xRAM020-2RAM020-1SAM020-051-1Welding part 3A/DN38hygienic 81 26-916LFFS-xx3/4LFFS-xx2Welding part 3A/DN38hygienic 81 26-928CAM 023 PM023VAM 023D e s i g n a n d s p e c i fi c a t i o n s s u b j e c t t o c h a n g e w i t h o u t n o t i c eA Level Switch LFFS-1xx is Ex ia IIC T5, ATEX II 1G approved for ap-plication in hasardous areas in accordance with the current EUdirec-tives. The product must be installed in accordance with prevailing guidelines for zone 0 with a barrier.A Level Switch LFFS-2xx is Ex tD A20 IP67 T100°C, ATEX II 1D approved for application in hasardous areas in accordance with the current EU-directives. The product must be installed in accordance with prevailing guidelines for zone 20 without a barrier.A Level Switch LFFS-3xx is Ex nA II T5, ATEX II 3G approved for application in hasardous areas in accordance with the current EU-directives. The product must be installed in accordance with prevailing guidelines for zone 2 without a barrier.Connection Type Tamb °CMedia Temp. max. °CNoteStd. & 3A/DN38-40...8585-40...6095{2}-40 (40)115{2}Sliding 100 mm -40...85 85-40...60 150{2}-40 (40)175{2}Sliding 250 mm -40...8585-40...60195{2}-40 (40)200{2} {3}Note {2}: Provided that the sensor tip at the instrument is the only part in contact with the media.Note {3}: Max. allowed media temperature.Ex-data Supply range 24...30 VDC Temperature class T1...T5: See table 1Internal inductivity L i < 10 μH Internal capacity C i < 33 nFBarrier dataU < 30 VDC ; I < 0.1 A ; P < 0.75 WA Level Switch LFFS-1xx is Ex ia IIC T5, ATEX II 1G approved for application in hasardous areas in accordance with the current EUdi-rectives. The product must be installed in accordance with prevailing guidelines for zone 0 with a barrier.A certified Ex ia or isolation barrier with the maximum values U max = 30 VDC ; I max = 0.1 A ; P max = 0.75 W must be used.D e s i g n a n d s p e c i fi c a t i o n s s u b j e c t t o c h a n g e w i t h o u t n o t i c eEx-data Supply range 12,5...30 VDC, max 100 mA Temperature classT100: See table 1Ex-data Supply range 12,5...30 VDC, Max. 0.1A Temperature classT1...T5: See table 1Ex nA II T5, ATEX II 3G - InstallationA Level Switch LFFS-2xx is Ex tD A20 IP67 T100°C, ATEX II 1D approved for application in hasardous areas in accordance with the current EU-directives. The product must be installed in accordance with prevailing guidelines for zone 20 without a barrier.A Level Switch LFFS-3xx is Ex nA II T5, ATEX II 3G approved for application in hasardous areas in accordance with the current EU-directives.The product must be installed in accordance with prevailingguidelines for zone 2 without a barrier.guidelines for zone 2 without a barrier.Temperature class T1...T5: See table 1D e s i g n a n d s p e c i fi c a t i o n s s u b j e c t t o c h a n g e w i t h o u t n o t i c e3A certificate / EHEDG certificate{1} The 3A mark and the EHEDG certifcate is valid only when the product is mounted in a 3A marked or EHEDG certified counter part and installed according to the installation manual. Use also a 3Amarked O-ring or gasket if relevant. The 3A marked products conforms to the 3A Sanitary Standard criteria. Materials and surfaces fulfill the FDA demands and are certified by EHEDG.{2} Certified by EHEDG. Fulfills the FDA demand.EPDM O-rings supplied with 3A marked products are conform to Sanitary Standard Class II (8% milk fat max.)EPDM gaskets supplied with 3A marked products are conform to Sani-tary Standard Class I (8% milk fat max.)Refer to the 3A marked counter parts in the data sheet “Accessories Universal”.(1)The 3A mark and the EHEDG certifcate is valid only when thep roduct is mounted in a 3A marked or EHEDG certified counter part and installed according to the installation manual. Use also a 3Amarked O-ring or gasket if relevant. The 3A marked products conforms to the 3A Sanitary Standard criteria. Materials and surfaces fulfill the FDA demands and are certified by EHEDG.(2) Certified by EHEDG. Fulfills the FDA demand.EPDM O-rings supplied with 3A marked products are conform to Sanitary Standard Class II (8% milk fat max.)EPDM gaskets supplied with 3A marked products are conform toS anitary Standard Class I (8% milk fat max.)Refer to the 3A marked counter parts in the data sheet “Accessories Universal”.The washer ring kit for sliding connection, type no. 4401 8001Can be ordered separately.Baumer recommended to replace this kit if deformed.。

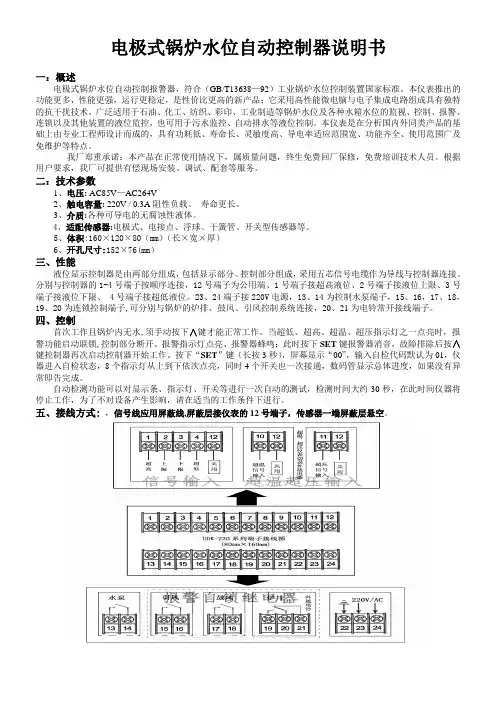

电极式锅炉水位自动控制器说明书一：概述电极式锅炉水位自动控制报警器，符合（GB/T13638—92）工业锅炉水位控制装置国家标准。

本仪表推出的功能更多，性能更强，运行更稳定，是性价比更高的新产品；它采用高性能微电脑与电子集成电路组成具有独特的抗干扰技术。

广泛适用于石油、化工、纺织、彩印、工业制造等锅炉水位及各种水箱水位的监视、控制、报警、连锁以及其他装置的液位监控，也可用于污水监控、自动排水等液位控制。

本仪表是在分析国内外同类产品的基础上由专业工程师设计而成的，具有功耗低、寿命长、灵敏度高、导电率适应范围宽、功能齐全、使用范围广及免维护等特点。

我厂郑重承诺：本产品在正常使用情况下，属质量问题，终生免费回厂保修，免费培训技术人员。

根据用户要求，我厂可提供有偿现场安装、调试、配套等服务。

二：技术参数1、电压: AC85V—AC264V2、触电容量: 220V / 0.3A阻性负载、寿命更长。

3、介质:各种可导电的无腐蚀性液体。

4、适配传感器:电极式、电接点、浮球、干簧管、开关型传感器等。

5、体积:160×120×80（mm）（长×宽×厚）6、开孔尺寸:152×76(mm）三、性能液位显示控制器是由两部分组成，包括显示部分、控制部分组成，采用五芯信号电缆作为导线与控制器连接。

分别与控制器的1-4号端子按顺序连接，12号端子为公用端、1号端子接超高液位、2号端子接液位上限、3号端子接液位下限、 4号端子接超低液位。

23、24端子接220V电源，13、14为控制水泵端子，15、16，17、18，19、20为连锁控制端子,可分别与锅炉的炉排、鼓风、引风控制系统连接，20、21为电铃常开接线端子。

四、控制首次工作且锅炉内无水,须手动按下∧键才能正常工作。

当超低、超高、超温、超压指示灯之一点亮时，报警功能启动联锁,控制部分断开。

报警指示灯点亮、报警器蜂鸣；此时按下SET键报警器消音，故障排除后按∧键控制器再次启动控制器开始工作。

电极式液位开关
使用说明书
工作原理
YS系列电极式液位开关与控制器配合工作：当导电液体介质同电极棒没有接触时，电极棒之间没有电流；当电极棒接触到液体时，电极棒导通，控制器动作。

通过控制器供给电极棒的微弱电流，使得产品可以长时间地安全使用！
特点
控制器外形小巧紧凑，适合柜内轨道紧密安装。

工业级电极，结构坚固耐用，长短自由组合。

就地液位控制或报警。

技术参数
供电电压：220VAC或24VDC。

环境温度：-20℃～70℃
环境湿度：≤85%RH
电极材质：SUS、PP、Ti、PTFE
接液温度：-20℃～70℃
连接方式：螺纹连接，法兰连接
测量介质：导电率高于20μS/cm的液体，适合蒸馏水
注意事项：
针对不同的使用环境，液位检测电极又可分为塑料壳体和铝合金防爆壳体，与设备连接有尼龙连接件和不锈钢连接件两种，可根据实际工况选择。

根据工艺要求不同，液位检测电极又有一根电极、两根电极、三根电极和四根电极，以实现不同的功能。

一根电极适合金属罐体液位报警和管路检漏报警等（罐体作为公用端）；两根电极则适合非金属罐体、水槽单点报警和非金属管路检漏报警；三根电极最常用，适合给排水和其它进液或排液控制，与机泵结合可以实现自动控制给排水；四根电极则是在进液或排液功能的基础上增加了上限报警或下限报警功能，防止水位超高溢流或过低空泵运行。

一、概述
DJ-6系列电极水位开关采用专用集成电路及控制技术，接线简单，安装方便，工作稳定性高，功耗低，性能更强，运行更稳定，是性价比更高的新产品。

本水位开关适用于工业锅炉汽包水位的显示、控制、报警、连锁停炉保护；同时也适用于其它敞口及密闭容器的水位测量、显示、控制报警灯用途。

本水位开关具有功耗低、寿命长、灵敏度高、导电率适应范围宽、电极不易结垢、功能齐全、使用范围广及免调试等特点。

根据用户要求，我厂可提供现场安装、调试、配套、特殊功能及非标设计等服务。

二、主要功能特点：
1、抗干扰能力强，安装简单，无需调试；
2、水位输出为无源继电器触点开关，使用灵活、方便；
3、电源电压适应能力强，特别适应农村用电环境；
4、具有6路独立水位控制；
5、水位检测信号为脉动微电流可变电流；
6、传感器传导电压为脉动电压，有效的防止电极结垢；
7、适配传感器：电极式、干簧管式、磁控式、电阻式。

１
三、主要技术参数：
1、电源电压：220V/50HZ，正常功耗不大于1W；
2、功耗：0.15W；
3、控制输出方式：6NO;6NC转换；
4、控制极最大电流：0.2mA脉动电流；
5、触点容量：10A/250VAC (阻性负载)
6、控制容量：1200W（阻性）；400W（感性）
7、环境温度：不大于60℃
8、环境湿度：不大于85%RH
9、外形尺寸：200*120*68
10、传感器动态电压：脉动6.3V---10.3V。

２
四、端子接线图
D
1、水位输入端子
2、水位输出常开端子
3、水位输出常闭端子
３。

欧姆龙液位开关说明书-CAL-FENGHAI.-(YICAI)-Company One1开关液位设备概要选择机型的标准故障检查液位设备Q&A关于施工资料参考电极式液位开关（61F）作为电气性液位检测方式，被广泛用于以大厦、集中住宅的上下水道为主及钢铁、食品、化学、药品、半导体等各种工业、农业水、净水场、污水处理等的液面控制。

一旦电极接触到液体，通过液体可以闭合电路（电气流通的道路），根据流过的电流检知液位控制的动作原理，是以所谓的导电性液体为控制对象的液位开关。

进行检测时，直接检测液体的电极间电阻，根据大于或小于已设定的电阻值，来判断有无液面。

■基本原理以一般接收上水道供水的情况为例来进行说明。

通常，在大厦、集中住宅区等中，一旦接水槽接收供水后，就会将水送到设置在屋顶上的高架水槽内，然后再分配到各楼层。

在高架水槽内，如果因水的消耗而导致水槽内的水位下降，通过泵从接水槽中再进行补充。

达到一定的水位后，即可停止泵了。

（参照图1）在高架水槽内，可以进行水位的控制，以保持上限和下限间的水位。

可以根据下列工作原理来进行这一水位控制。

图1. 水槽的供水控制●根据水位对泵进行ON、OFF控制（2根电极式）①如图2，电极E1未接触到液面时，电流流通的电路（E1-E3间）为开路，没有电流通过。

因此，继电器「X」不动作，继电器「X」的接点仍为“b侧”。

②如图3，电极E1接触到液面时，为电路闭合状态（液体将E1-E3间闭合），因此，继电器「X」动作，接点移动到“a侧”。

若将该继电器接点连接到接触器，则可根据液面的位置对泵进行ON、OFF控制。

但是，如图2、图3，如果仅有2根电极，电极E1附近会发生波动，导致继电器抖动。

为此，电极式液位开关有自我保持电路。

（图2、图3用于水位的报警等方面）图2 水位低时图3 水位高时●带自我保持电路的实用性水位控制（3根电极式）如图4所示，使用E1、E3电极以外的E2电极，通过a2接点连接E2、E1。

Economical level switchThe B/W 6012/6013 conductivity switches offer an economical solution to measurement of most conductive liquids.Multiple switch pointsThe B/W conductivity switch offers single point or up to 13 switch points mounted in one electrode holder.Various Electrodes AvailableBoth rigid and wire suspended electrodes are available in a wide variety of materials and temperature/pressure specifications.Suitable for many Applications Applicable to conductive liquids for high or low level indication, pump control, and stop fill on storage vessels.A simple device that utilizes the conductive properties common to aqueous liquids to provide reliable point level measurement. The electrodes are suspended in the vessel and when the material being measured makes contact with the electrodes, a circuit is completed which actuates a B/W relay.Conductivity switches can be connected toB/W relay modules to provide control or alarm contacts. Relays are available for general purpose and with intrinsically safe outputs for hazardous areas. B/W Conductivity electrodes and holders are available in a variety of materials for use in many different process liquids.6012 Electrode Holders Specifications Material of Construction:316SS, Cast Iron, PVC, BrassNumber of switch points:Up to 13Operating Temperature:Up to 450ºFOperating Pressure:Up to 2000 psi6013 Electrodes Specifications Material of Construction:316 SS, Brass (other materials available) Maximum Length of electrodes:Rigid up to 10 feet / Wire suspended up to 200 feet (longer lengths available)Operating Temperature:Up to 450 Degrees FOperating Pressure:Up to 2000 psi6012 / 6013 Series Conductivity Switches DREXELBROOK®Cast Pressure-Tight Electrode Holdersordered separately (see 6013)6012solid rod electrodes. For applications requiring solid rod electrodes with flange mounting, use a type E holder and a seperate threaded flange.Cast, Pressure-Tight, Electrode HoldersFlanged Cast Iron Electrode Holders(190º F @ 0 psi)Note: The required wire suspension electrodes must be ordered separately (see 6013)PVC Electrode Holders (180º F @ 0 psi)Molded Electrode Holders (Butyrate 100º F @ 200 psi / 160º F @ 0 psi)(Nylon 200º F @ 200 psi / 350º F @ 0 psi )Model NumberingNote - The required electrodes must beordered separately (see 6013)60126012for type CE holders is 12 inches. Not for use with wire suspension electrodes.Model NumberingWire Suspension ElectrodesWire Suspension Electrodes 6013XXXX 6013SW Suspension WireXX6013C WS Connectors Solid Rod Electrodes6013XXXNote - Rods over 3 feet should be insulated.Note: When Wire Suspension Electrodes are to be used with Type "E" Holders, wire connectorsmust also be ordered for each electrode (see 6013-C-XX)Note: Other Materials are available. Consult Factory。

电极式液位计AM-DJ电极液位控制器由液位检测电极和控制器两部分组成，它与机泵结合可以实现水池或罐体进液、排液控制。

AM-DJ电极液位控制器分一体型和分体型两种安装形式。

一体型电极液位控制器是将控制器的电路板装入液位检测电极的接线盒内，组成一体结构；分体型是控制器与检测电极分开安装，控制器精巧紧凑，有控制箱内轨道安装和控制盘面板安装两种形式。

根据工艺要求不同，液位检测电极又有一至五根以实现不同的功能。

适用于高，中，低三档水位的检测，筒体内设有长短不一的至少两根电极杆，其长度分别与不同的水位相对应；电极杆一端通过螺塞固接在端板上，电极杆与螺塞之间衬有绝缘套。

电极杆长短不一，利用水的导电性，当水位发生变化，由于长短不一的电极杆和不同水位的水接触和分离，使电气回路闭合或断开，从而向外传出反应水位变化的信号，然后可再根据该信号作进一步处理。

一根电极适合金属罐体液位报警和管路检漏报警等（罐体作为公用端）；两根电极则适合非金属罐体、水槽单点报警和非金属管路检漏报警；三根电极最常用，适合给排水和其它进液或排液控制，与机泵结合可以实现自动控制给排水。

主要特点◆控制器外形小巧紧凑，适合柜内轨道紧密安装◆工业级电极，结构坚固耐用，长短自由组合◆就地液位控制和报警◆另一突出特点是可以检测调节阀的工作状态，有无泄露主要技术参数供电电压：220VAC或24VDC继电器输出容量：220VAC/1A，24VDC/1A环境温度：-20～70℃环境湿度：≤85%RH电极材质：304不锈钢，特殊材质可选接液温度：-20～70℃连接方式：M27×2螺纹连接螺纹材质：尼龙测量介质：导电率高于20μS/cm的液体，适合蒸馏水。

一、概述UDX-45型电极式液位计是一种在UDX-41型/UDX-42型/UDX-43型/UDX-44型电极式液位计的基础上发展起来的一种新型电极式液位计。

它总结前几种液位计的经验，解决用户要求安装调试容易，检修方便，工作安全可靠，使用寿命长的建议而设计制造的。

它最多能控制四个液面：下极限、下限，上限、上极限，正常液位被控制在下限，上限之间，万一失控，液位运行到上极限或下极限，此时上极限或下极限继电器动作使系统进入报警状态，最终把液位控制在上极限和下极限之间。

或四个全上限液面控制；四个全下限液面控制。

也可使用三上限一下限液面控制；一上限三下限液面控制。

用户根据实际需要可选用其中的任何一款。

UDX-45型电极式液位计四个独立的通道接收四个液面信号，经过放大、运算、驱动、显示，然后用继电器干触点形式给用户三次系统使用。

同时用发光二极管亮或暗显示各继电器（红灯亮表示继电器得电吸合，不亮表示无电释放）、各液面（绿灯亮表示液面在该电极之上，不亮表示在电极之下）的状态。

十分玲珑直观。

UDX-45型电极式液位计导轨式安装，表面分左、中、右三部分。

其中左边为继电器状态显示；中间为液位状态显示；右边为自检按钮组；上下两组接线端子排：上端为四组继电器触点输出，每三个一组，共四组十二位。

输出方式共有三种：⑴各自独立的标准触点输出（一常开一常闭）；⑵各触点中点相连输出（适用与PLC控制器连接）；⑶各触点按用户约定方式输出。

下端为四路液位电极信号和三个电极公共端输入共七位；主电源输入三位加上二个隔离位共十二位。

液位计工作电压分220V AC.、36V AC.、24V AC.三种，但必须是交流电源。

用户可根据需要选择其中一种，使用时按黑方框指示的主电源数值接入，切忌盲目接入其它电源电压造成永久性损坏。

特殊规格协商供货。

UDX-45型电极式液位计适用于测量微酸、微碱介质的液位,带乳状粘稠的能被电解的介质和带有泡膜介质的液位，以及油水界面等的测量。

TW2000防雷智能电极式液位仪（2012）使用说明书感谢您使用本控制器！请您务必在使用控制器前仔细阅读此说明书！郑重承诺：不好用免费退货！功能强大稳定可靠沈阳市伟星电子设备厂感谢您选购TW 系列产品!根据用户的使用反馈总结出：如果在蓄水池出口处有接头，因为蓄水池出口处冬季结露严重，容易引起接头处进水，所以要求用防水胶布处理妥当。

由于水面处于波动状态，当电极在临界点时，水位显示指示灯会闪烁，不要认为有故障，只要设定合适的回差，水泵的工作就不会波动。

特点： 产品应用： ◆ 电极工作方式为极性交变，抗结垢能力强，电极可以达到免维护。

◆ 直观的数字显示和电极指示灯显示。

◆ 配套电极材质为导电橡胶，适应任何水质，安装方式为投入式，使用特 别方便。

◆ 上下限报警功能。

(常开，常闭 可以设定)◆ 开孔尺寸：宽152mm ×高76mm◆ 最大尺寸：宽160mm ×高80mm 深120mm表端子图:1. a .水位指示灯为双色指示灯，当电极为断开时为红色，当电极接通时为绿色。

b.低水位指示灯(AL1)，当低水位继电器吸合亮，当低水位继电器释放时灭。

c .高水位指示灯(AL2)，当高水位继电器吸合亮，当高水位继电器释放时灭。

d .泵工作指示灯(AL3)，当泵工作继电器吸合亮，当泵工作继电器释放时灭。

e .数码管显示实际水位（单位：米），同时也可以查看设定水阻和测量水阻。

f .按键由（水阻）、（加）、（减）键组成，当按下（水阻）键时最低水位绿色指示灯闪烁表示此时显示的为该电极实际测量水阻（该值只能看不能修改），这时如果再按一下（水阻）键则最低水位红色指示灯闪烁，此时显示的为该电极的设定水阻可以通过（加）、（减）键修改然后按（水阻）键存储并跳到下一个电极的测量水阻。

以此类推,当F10设定并存储后则退1．深井，水下泵。

（地下水水位低报警，停机）配套深井专用水位线。

2．当温度或压力很高时的场合。

吉林隆华电力仪器仪表有限公司电接点液位计说明书一、用途：LHDJ-1.6-32 型系列电接点式液位计主要用于各种锅炉汽包、储集器、除氧器、加热器及水箱的水位测量。

其二次仪表具有触点报警输出和4~20mA模拟量输出。

可直接参与闭环控制系统和连锁控制系统。

二、结构及工作原理：1、液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成，见图1。

图1 结构原理图2、二次仪表二次仪表显示为双色光柱形式，以区分水与汽，其中液相部分为绿色，汽相部分为红色，同时具备数码显示功能，直观显示水位。

二次仪表操作采用功能菜单方式，水位设定最大指示为24点，7路可在线编程的任意高低位报警输出（面板有报警指示灯），全部参数均可在线设定，并具有掉电记忆功能。

由于二次仪表是通用型设计，故可适应国内不大于24点水位、输出不多于7路开关量的各种电接点测量筒及各种地域的水阻值。

增强型二次仪表可提供4-20mA模拟信号输出，适用于就地控制或与DCS系统连接。

同时，二次仪表利用CMOS高输入阻抗的特点，信号输入回路仅有微电流通过电极，可以使被测液体对电极的化学腐蚀减少到最低限度，以延长电极的使用寿命。

3、测量筒结构：测量筒是液位计取得水位信号的重要设备，长度及测量点数按用户要求而定。

三、主要技术参数：1、测量筒1.1 公称压力：1.6~32MPa1.2 工作压力：1.0~21.5MPa1.3 工作温度：饱和温度1.4 接口方式：法兰连接或焊接1.5 连通管规格：¢38×51.6 排污管规格：¢28×41.7 筒体直径：1.6~10MPa（公称压力），¢89×1310~32MPa（公称压力）¢102×221.8 电极点数分布中心距 点数电极点分布 报警点 44015 0，±15，±30，±50，±75，±100，±150，±200 用户 自定 60017 0，±15，±30，±50，±75，±100，±150，±200，±250 67019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300 80019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300，±350 ≥1000 根据用户要求，可造19点，24点2、二次仪表2.1工作环境条件环境温度：-10℃—50℃相对湿度：<80% 无凝结2.2电源：AC220V ±5% 50HZ <1A2.3被测液体阻抗条件：0-100K Ω2.4功耗：<20VA2.5盘装式2.6外形尺寸：160×80×145（mm)(高×宽×长）2.7表盘开口尺寸：152×76（mm)(高×宽)2.8报警输出：7路报警输出，无源常开触点(220V/100mA),可在线任意设定，自动记忆。
