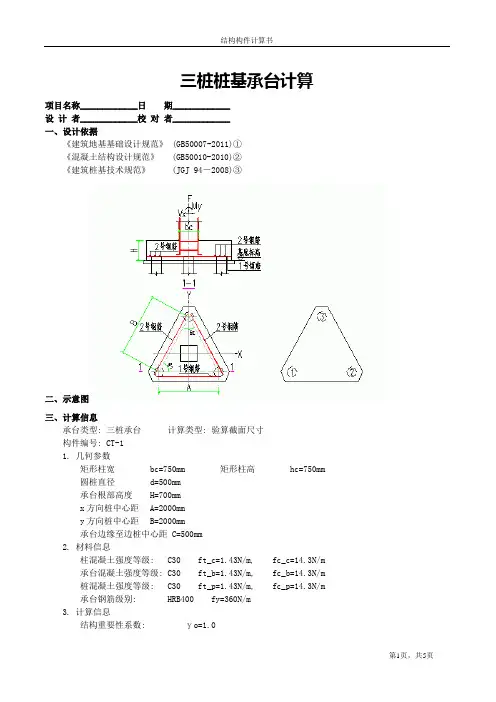

三桩桩基承台计算项目名称_____________日期_____________设计者_____________校对者_____________一、设计依据《建筑地基基础设计规范》 (GB50007-2011)①《混凝土结构设计规范》 (GB50010-2010)②《建筑桩基技术规范》 (JGJ 94-2008)③二、示意图三、计算信息承台类型: 三桩承台计算类型: 验算截面尺寸构件编号: CT-11. 几何参数矩形柱宽bc=750mm 矩形柱高hc=750mm圆桩直径d=500mm承台根部高度H=700mmx方向桩中心距A=2000mmy方向桩中心距B=2000mm承台边缘至边桩中心距 C=500mm2. 材料信息柱混凝土强度等级: C30 ft_c=1.43N/m, fc_c=14.3N/m承台混凝土强度等级: C30 ft_b=1.43N/m, fc_b=14.3N/m桩混凝土强度等级: C30 ft_p=1.43N/m, fc_p=14.3N/m承台钢筋级别: HRB400 fy=360N/m3. 计算信息结构重要性系数: γo=1.0纵筋合力点至近边距离: as=70mm4. 作用在承台顶部荷载基本组合值F=2495.000kNMx=0.000kN*mMy=45.000kN*mVx=32.000kNVy=0.000kN四、计算参数1. 承台总长 Bx=C+A+C=0.500+2.000+0.500=3.000m2. 承台总宽 By=C+B+C=0.500+2.000+0.500=3.000m3. 承台根部截面有效高度 ho=H-as=0.700-0.070=0.630m4. 圆桩换算截面宽度 bp=0.8*d=0.8*0.500=0.400m五、内力计算1. 各桩编号及定位座标如上图所示:θ1=arccos(0.5*A/B)=1.047θ2=2*arcsin(0.5*A/B)=1.0471号桩 (x1=-A/2=-1.000m, y1=-B*cos(0.5*θ2)/3=-0.577m)2号桩 (x2=A/2=1.000m, y2=-B*cos(0.5*θ2)/3=-0.577m)3号桩 (x3=0, y3=B*cos(0.5*θ2)*2/3=1.155m)2. 各桩净反力设计值, 计算公式:【8.5.3-2】①∑*2=2.000m∑*2=2.000m=F/n-Mx*/+My*/+Vx*H*/-Vy*H*/N1=2495.000/3-0.000*(-0.577)/2.000+45.000*(-1.000)/2.000+32.000*0.700*(-1.000)/2.000-0.000*0.700*(-0.577)/2.000=797.967kNN2=2495.000/3-0.000*(-0.577)/2.000+45.000*1.000/2.000+32.000*0.700*1.000/2.000-0.000*0.700*(-0.577)/2.000=865.367kNN3=2495.000/3-0.000*1.155/2.000+45.000*0.000/2.000+32.000*0.700*0.000/2.000-0.000*0.700*1.155/2.000=831.667kN六、柱对承台的冲切验算【8.5.19-1】①1. ∑Ni=0=0.000kNho1=h-as=0.700-0.070=0.630m2. αox=A/2-bc/2-bp/2=2.000/2-1/2*0.750-1/2*0.400=0.425mαoy12=y2-hc/2-bp/2=0.577-0.750/2-0.400/2=0.002mαoy3=y3-hc/2-bp/2=1.155-0.750/2-0.400/2=0.580m3. λox=αox/ho1=0.425/0.630=0.675λoy12=αoy12/ho1=0.126/0.630=0.200λoy3=αoy3/ho1=0.580/0.630=0.9204. αox=0.84/(λox+0.2)=0.84/(0.675+0.2)=0.960αoy12=0.84/(λoy12+0.2)=0.84/(0.200+0.2)=2.100αoy3=0.84/(λoy3+0.2)=0.84/(0.920+0.2)=0.7506. 计算冲切临界截面周长AD=0.5*A+C/tan(0.5*θ1)=0.5*2.000+0.500/tan(0.5*1.047))=1.866mCD=AD*tan(θ1)=1.866*tan(1.047)=3.232mAE=C/tan(0.5*θ1)=0.500/tan(0.5*1.047)=0.866m6.1 计算Umx1Umx1=bc+αox=0.750+0.425=1.175m6.2 计算Umx2Umx2=2*AD*(CD-C-|y1|-|y3|+0.5*bp)/CD=2*1.866*(3.232-0.500-|-0.577|-|1.155|+0.5*0.400)/3.232=1.386m因Umx2>Umx1,取Umx2=Umx1=1.175mUmy=hc+αoy12+αoy3=0.750+0.126+0.580=1.456m因 Umy>(C*tan(θ1)/tan(0.5*θ1))-C-0.5*bpUmy=(C*tan(θ1)/tan(0.5*θ1))-C-0.5*bp=(0.500*tan(1.047)/tan(0.5*1.047))-0.500-0.5*0.400=0.800m7. 计算冲切抗力因 H=0.700m 所以βhp=1.0γo*Fl=γo*(F-∑Ni)=1.0*(2495.000-0.000)=2495.00kN[αox*2*Umy+αoy12*Umx1+αoy3*Umx2]*βhp*ft_b*ho=[0.960*2*0.800+2.100*1.175+0.750*1.175]*1.000*1.43*0.630*1000=4401.186kN≥γo*Fl柱对承台的冲切满足规范要求七、角桩对承台的冲切验算【8.5.19-5】①计算公式:【8.5.19-5】①1. Nl=max(N1,N2)=865.367kNho1=h-as=0.700-0.070=0.630m2. a11=(A-bc-bp)/2=(2.000-0.750-0.400)/2=0.425ma12=(y3-(hc+d)*0.5)*cos(0.5*θ2)=(1.155-(0.750-0.400)*0.5)*cos(0.5*1.047)=0.502m λ11=a11/ho=0.425/0.630=0.675β11=0.56/(λ11+0.2)=0.56/(0.675+0.2))=0.640C1=(C/tan(0.5*θ1))+0.5*bp=(C/tan(0.5*1.047))+0.5*0.400=1.066mλ12=a12/ho=0.502/0.630=0.797β12=0.56/(λ12+0.2)=0.56/(0.797+0.2))=0.562C2=(CD-C-|y1|-y3+0.5d)*cos(0.5*θ2)=(3.232-0.500-|-0.577|-1.155+0.5*1.047)*cos(0.5*0.400)=1.039m3. 因 h=0.700m 所以βhp=1.0γo*Nl=1.0*865.367=865.367kNβ11*(2*C1+a11)*(tan(0.5*θ1))*βhp*ft_b*ho=0.640*(2*1066.025+425.000)*(tan(0.5*1.047))*1.000*1.43*630.000=851.593kN<γo*Nl=865.367kN底部角桩对承台的冲切不满足规范要求γo*N3=1.0*831.667=831.667kNβ12*(2*C2+a12)*(tan(0.5*θ2))*βhp*ft_b*ho=0.562*(2*1039.230+502.035)*(tan(0.5*1.047))*1.000*1.43*630.000*1000=753.987kN<γo*N3=831.667kN顶部角桩对承台的冲切不满足规范要求八、承台斜截面受剪验算【8.5.21-1】①1. 计算承台计算截面处的计算宽度2.计算剪切系数因 ho=0.630m≤0.800m,βhs=(0.800/0.8001/=1.0ay=|y3|-0.5*hc-0.5*bp=|1.155|-0.5*0.750-0.5*0.400=0.580 λy=ay/ho=0.580/0.630=0.920βy=1.75/(λy+1.0)=1.75/(0.920+1.0)=0.9113. 计算承台底部最大剪力【8.5.21-1】①bxo=A*(2/3+hc/2/sqrt(-(A/2))+2*C=2.000*(2/3+0.750/2/sqrt(2.00-(2.000/2))+2*0.500=2.766mγo*Vy=1.0*1663.333=1663.333kNβhs*βy*ft_b*bxo*ho=1.000*0.911*1.43*2766.346*630.000=2271.349kN≥γo*Vy=1663.333kN 承台斜截面受剪满足规范要求九、承台受弯计算【8.5.21-1】【8.5.21-2】计算公式:【8.5.21-1.2】①1. 确定单桩最大竖向力Nmax=max(N1, N2, N3)=865.367kN2. 承台底部弯矩最大值【8.5.21-1】【8.5.21-2】①M=Nmax*(A-(sqrt(3)/4)*bc)/3=865.367*(2.000-(sqrt(3)/4)*0.750)/3=483.232kN*m3. 计算系数C30混凝土α1=1.0αs=M/(α1*fc_b*By*ho*ho)=483.232/(1.0*14.3*3.000*0.630*0.630*1000)=0.0284. 相对界限受压区高度ξb=β1/(1+fy/Es/εcu)=0.518ξ=1-sqrt(1-2αs)=0.029≤ξb=0.5185. 纵向受拉钢筋Asx=Asy=α1*fc_b*By*ho*ξ/fy=1.0*14.3*3000.000*630.000*0.029/360=2162m最小配筋面积:B=|y1|+C=|-577.4|+500=1077.4mmAsxmin=Asymin=ρmin*B*H=0.200%*1077.4*700=1508mAsx≥Asxmin, 满足要求。

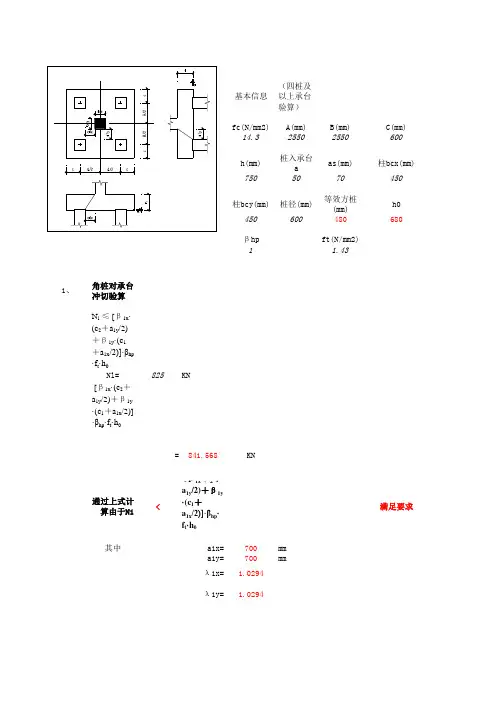

基本信息(四桩及以上承台验算)fc(N/mm2)A(mm)B(mm)C(mm)14.325502550600h(mm)桩入承台a as(mm)柱bcx(mm)7505070450柱bcy(mm)桩径(mm)等效方桩(mm)h0450600480680βhp ft(N/mm2)1 1.431、角桩对承台冲切验算N l≤ [β1x·(c2+a1y/2)+β1y·(c1+a1x/2)]·βhp·f t·h0Nl=825KN[β1x·(c2+a1y/2)+β1y·(c1+a1x/2)]·βhp·f t·h0=841.568KN通过上式计算由于N1< [β1x·(c2+a1y/2)+β1y·(c1+a1x/2)]·βhp·f t·h0满足要求其中a1x=700mma1y=700mmλ1x= 1.0294λ1y= 1.0294β1x=0.56/(λ1x+0.2)=0.4555β1y=0.56/(λ1y+0.2)=0.45552、柱对承台冲切验算计算公式:《建筑桩基技术规范》(JGJ94-2008)F l≤ 2[β0x·(b c+a0y)+β0y·(h c+a0x)]·βhp·f t·h0Fl=2100KN2[β0x(bcy+a0y)+β0y(bcx+a0x)]βhpfth0=3431KNβhpβ0u m fth0=3077KN通过上式计算由于F1<2[β0x(bc+a0y)+β0y(hc+a0x)]βhpfth0满足要求其中a0x=810mm M=N0.5/4*caoy=810mmβ0x=a0x/h0=0.7000β0y=a0y/h0=0.7000β0=0.7000um=4520mm3、承台受剪验算V ≤βhs·α·f t·b0·h0λx= 1.1912mmVx=1650KNλy= 1.1912mmVy=1650KNαx=0.7987βhsαxftbx0h0=3033KNαy=0.7987βhsαyftby0h0=3033KNβhs= 1.0415Vx满足<βhsαxftbx0h0Vy满足<βhsαyftby0h0基本信息(三桩承台计算)fc(N/mm2)A(mm)B(mm)C1(mm)14.390015601273h(mm)C2(mm)as(mm)柱bcx(mm)700124570450柱bcy(mm)桩径(mm)等效方桩(mm)h0450600480630βhp桩入承台a ft(N/mm2)θ1度150 1.4360θ2度1、底部角桩对承台冲切验算60N l1≤β11·(2·c1+a11)·tg(θ1/2)·βhp·f t·h0Nl1=825KNβ11(2c1+a11)tg(θ1/2)βhpfth0=975KN通过上式计算由于Nl1<β11(2c1+a11)tg(θ1/2)βhpfth0满足要求其中a11=435mma12=498mm冲跨比λ11=0.6905冲跨比λ12=0.7904冲切系数β11=0.6289冲切系数β12=0.56542、顶部角桩对承台冲切验算N l2≤β12·(2·c2+a12)·tg(θ2/2)·βhp·f t·h0Nl2=825KNβ12(2c2+a12)tg(θ2/2)βhpfth0=879KN通过上式计算由于Nl1<β11(2c1+a11)tg(θ1/2)βhpfth0满足要求3、等边三桩承台正截面弯矩计算M=Nmax(sa-30.5/4*c)/3=438KN.m每条板带配筋面积As=2012mm2。

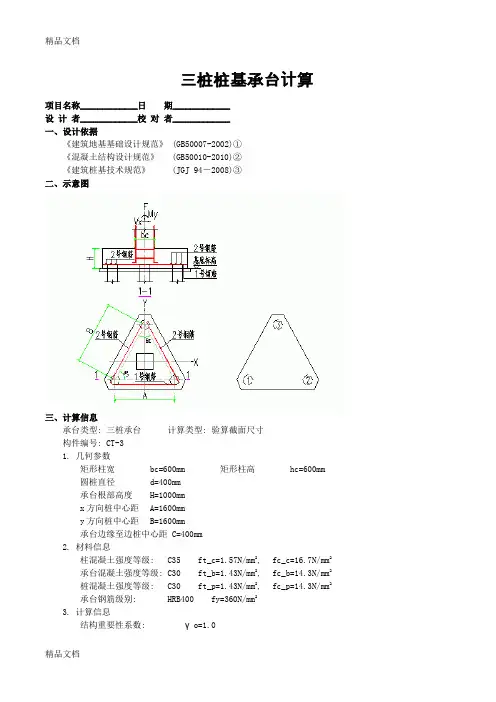

三桩桩基承台计算项目名称_____________日期_____________设计者_____________校对者_____________一、设计依据《建筑地基基础设计规范》 (GB50007-2002)①《混凝土结构设计规范》 (GB50010-2010)②《建筑桩基技术规范》 (JGJ 94-2008)③二、示意图三、计算信息承台类型: 三桩承台计算类型: 验算截面尺寸构件编号: CT-31. 几何参数矩形柱宽bc=600mm 矩形柱高hc=600mm圆桩直径d=400mm承台根部高度H=1000mmx方向桩中心距A=1600mmy方向桩中心距B=1600mm承台边缘至边桩中心距 C=400mm2. 材料信息柱混凝土强度等级: C35 ft_c=1.57N/mm2, fc_c=16.7N/mm2承台混凝土强度等级: C30 ft_b=1.43N/mm2, fc_b=14.3N/mm2桩混凝土强度等级: C30 ft_p=1.43N/mm2, fc_p=14.3N/mm2承台钢筋级别: HRB400 fy=360N/mm23. 计算信息结构重要性系数: γo=1.0纵筋合力点至近边距离: as=100mm4. 作用在承台顶部荷载基本组合值F=3881.200kNMx=42.200kN*mMy=4.500kN*mVx=2.300kNVy=-23.200kN四、计算参数1. 承台总长 Bx=C+A+C=0.400+1.600+0.400=2.400m2. 承台总宽 By=C+B+C=0.400+1.600+0.400=2.400m3. 承台根部截面有效高度 ho=H-as=1.000-0.100=0.900m4. 圆桩换算截面宽度 bp=0.8*d=0.8*0.400=0.320m五、内力计算1. 各桩编号及定位座标如上图所示:θ1=arccos(0.5*A/B)=1.047θ2=2*arcsin(0.5*A/B)=1.0471号桩 (x1=-A/2=-0.800m, y1=-B*cos(0.5*θ2)/3=-0.462m)2号桩 (x2=A/2=0.800m, y2=-B*cos(0.5*θ2)/3=-0.462m)3号桩 (x3=0, y3=B*cos(0.5*θ2)*2/3=0.924m)2. 各桩净反力设计值, 计算公式:【8.5.3-2】①∑x i=x12*2=1.280m∑y i=y12*2+y32=1.280mN i=F/n-Mx*y i/∑y i2+My*x i/∑x i2+Vx*H*x i/∑x i2-Vy*H*y1/∑y i2N1=3881.200/3-42.200*(-0.462)/1.280+4.500*(-0.800)/1.280+2.300*1.000*(-0.800)/1.280--23.200*1.000*(-0.462)/1.280=1313.083kNN2=3881.200/3-42.200*(-0.462)/1.280+4.500*0.800/1.280+2.300*1.000*0.800/1.280--23.200*1.000*(-0.462)/1.280=1321.583kNN3=3881.200/3-42.200*0.924/1.280+4.500*0.000/1.280+2.300*1.000*0.000/1.280--23.200*1.000*0.924/1.280=1246.535kN六、柱对承台的冲切验算【8.5.17-1】①1. ∑Ni=0=0.000kNho1=h-as=1.000-0.100=0.900m2. αox=A/2-bc/2-bp/2=1.600/2-1/2*0.600-1/2*0.320=0.340mαoy12=y2-hc/2-bp/2=0.462-0.600/2-0.320/2=0.002mαoy3=y3-hc/2-bp/2=0.924-0.600/2-0.320/2=0.464m3. λox=αox/ho1=0.340/0.900=0.378λoy12=αoy12/ho1=0.180/0.900=0.200λoy3=αoy3/ho1=0.464/0.900=0.5154. βox=0.84/(λox+0.2)=0.84/(0.378+0.2)=1.454βoy12=0.84/(λoy12+0.2)=0.84/(0.200+0.2)=2.100βoy3=0.84/(λoy3+0.2)=0.84/(0.515+0.2)=1.1746. 计算冲切临界截面周长AD=0.5*A+C/tan(0.5*θ1)=0.5*1.600+0.400/tan(0.5*1.047))=1.493mCD=AD*tan(θ1)=1.493*tan(1.047)=2.586mAE=C/tan(0.5*θ1)=0.400/tan(0.5*1.047)=0.693m6.1 计算Umx1Umx1=bc+αox=0.600+0.340=0.940m6.2 计算Umx2Umx2=2*AD*(CD-C-|y1|-|y3|+0.5*bp)/CD=2*1.493*(2.586-0.400-|-0.462|-|0.924|+0.5*0.320)/2.586=1.109m因Umx2>Umx1,取Umx2=Umx1=0.940mUmy=hc+αoy12+αoy3=0.600+0.180+0.464=1.244m因 Umy>(C*tan(θ1)/tan(0.5*θ1))-C-0.5*bpUmy=(C*tan(θ1)/tan(0.5*θ1))-C-0.5*bp=(0.400*tan(1.047)/tan(0.5*1.047))-0.400-0.5*0.320=0.640m7. 计算冲切抗力因 H=1.000m 所以βhp=0.983γo*Fl=γo*(F-∑Ni)=1.0*(3881.200-0.000)=3881.20kN[βox*2*Umy+βoy12*Umx1+βoy3*Umx2]*βhp*ft_b*ho=[1.454*2*0.640+2.100*0.940+1.174*0.940]*0.983*1.43*0.900*1000=6250.314kN≥γo*Fl柱对承台的冲切满足规范要求七、角桩对承台的冲切验算【8.5.17-5】①计算公式:【8.5.17-5】①1. Nl=max(N1,N2)=1321.583kNho1=h-as=1.000-0.100=0.900m2. a11=(A-bc-bp)/2=(1.600-0.600-0.320)/2=0.340ma12=(y3-(hc+d)*0.5)*cos(0.5*θ2)=(0.924-(0.600-0.320)*0.5)*cos(0.5*1.047)=0.402m λ11=a11/ho=0.340/0.900=0.378β11=0.56/(λ11+0.2)=0.56/(0.378+0.2))=0.969C1=(C/tan(0.5*θ1))+0.5*bp=(C/tan(0.5*1.047))+0.5*0.320=0.853mλ12=a12/ho=0.402/0.900=0.446β12=0.56/(λ12+0.2)=0.56/(0.446+0.2))=0.867C2=(CD-C-|y1|-y3+0.5d)*cos(0.5*θ2)=(2.586-0.400-|-0.462|-0.924+0.5*1.047)*cos(0.5*0.320)=0. 831m3. 因 h=1.000m 所以βhp=0.983γo*Nl=1.0*1321.583=1321.583kNβ11*(2*C1+a11)*(tan(0.5*θ1))*βhp*ft_b*ho=0.969*(2*852.820+340.000)*(tan(0.5*1.047))*0.983*1.43*900.000=1448.689kN≥γo*Nl=1321.583kN底部角桩对承台的冲切满足规范要求γo*N3=1.0*1246.535=1246.535kNβ12*(2*C2+a12)*(tan(0.5*θ2))*βhp*ft_b*ho=0.867*(2*831.384+401.628)*(tan(0.5*1.047))*0.983*1.43*900.000*1000 =1307.064kN≥γo*N3=1246.535kN顶部角桩对承台的冲切满足规范要求八、承台斜截面受剪验算【8.5.18-1】①1. 计算承台计算截面处的计算宽度2.计算剪切系数因 0.800ho=0.900m<2.000m,βhs=(0.800/0.900)1/4=0.971ay=|y3|-0.5*hc-0.5*bp=|0.924|-0.5*0.600-0.5*0.320=0.464λy=ay/ho=0.464/0.900=0.515βy=1.75/(λy+1.0)=1.75/(0.515+1.0)=1.1553. 计算承台底部最大剪力【8.5.18-1】①bxo=A*(2/3+hc/2/sqrt(B2-(A/2)2))+2*C=1.600*(2/3+0.600/2/sqrt(1.6002-(1.600/2)2))+2*0.400=2.213mγo*Vy=1.0*2634.665=2634.665kNβhs*βy*ft_b*bxo*ho=0.971*1.155*1.43*2213.077*900.000=3193.959kN≥γo*Vy=2634.665kN承台斜截面受剪满足规范要求九、承台受弯计算【8.5.16-1】【8.5.16-2】计算公式:【8.5.16-1.2】①1. 确定单桩最大竖向力Nmax=max(N1, N2, N3)=1321.583kN2. 承台底部弯矩最大值【8.5.16-1】【8.5.16-2】①M=Nmax*(A-(sqrt(3)/4)*bc)/3=1321.583*(1.600-(sqrt(3)/4)*0.600)/3=590.392kN*m3. 计算系数C30混凝土α1=1.0αs=M/(α1*fc_b*By*ho*ho)=590.392/(1.0*14.3*2.400*0.900*0.900*1000)=0.0214. 相对界限受压区高度ξb=β1/(1+fy/Es/εcu)=0.518ξ=1-sqrt(1-2αs)=0.021≤ξb=0.5185. 纵向受拉钢筋Asx=Asy=α1*fc_b*By*ho*ξ/fy=1.0*14.3*2400.000*900.000*0.021/360=1842mm2最小配筋面积:B=|y1|+C=|-461.9|+400=861.9mmAsxmin=Asymin=ρmin*B*H=0.200%*861.9*1000=1724mm2Asx≥Asxmin, 满足要求。

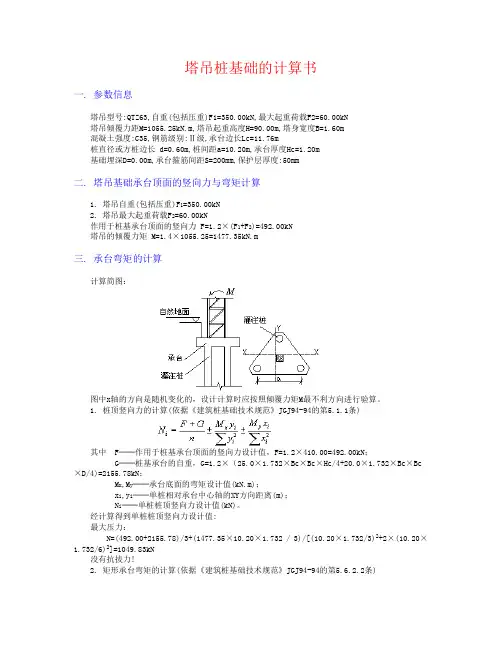

塔吊桩基础的计算书一. 参数信息塔吊型号:QTZ63,自重(包括压重)F1=350.00kN,最大起重荷载F2=60.00kN塔吊倾覆力距M=1055.25kN.m,塔吊起重高度H=90.00m,塔身宽度B=1.60m混凝土强度:C35,钢筋级别:Ⅱ级,承台边长Lc=11.76m桩直径或方桩边长 d=0.60m,桩间距a=10.20m,承台厚度Hc=1.20m基础埋深D=0.00m,承台箍筋间距S=200mm,保护层厚度:50mm二. 塔吊基础承台顶面的竖向力与弯矩计算1. 塔吊自重(包括压重)F1=350.00kN2. 塔吊最大起重荷载F2=60.00kN作用于桩基承台顶面的竖向力 F=1.2×(F1+F2)=492.00kN塔吊的倾覆力矩 M=1.4×1055.25=1477.35kN.m三. 承台弯矩的计算计算简图:图中x轴的方向是随机变化的,设计计算时应按照倾覆力矩M最不利方向进行验算。
1. 桩顶竖向力的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.1.1条)其中 F──作用于桩基承台顶面的竖向力设计值,F=1.2×410.00=492.00kN;G──桩基承台的自重,G=1.2×(25.0×1.732×Bc×Bc×Hc/4+20.0×1.732×Bc×Bc ×D/4)=2155.78kN;M x,M y──承台底面的弯矩设计值(kN.m);x i,y i──单桩相对承台中心轴的XY方向距离(m);N i──单桩桩顶竖向力设计值(kN)。
经计算得到单桩桩顶竖向力设计值:最大压力:N=(492.00+2155.78)/3+(1477.35×10.20×1.732 / 3)/[(10.20×1.732/3)2+2×(10.20×1.732/6)2]=1049.83kN没有抗拔力!2. 矩形承台弯矩的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.6.2.2条)其中 M x,M y──计算截面处XY方向的弯矩设计值(kN.m);x1,y1──单桩相对承台计算轴的XY方向距离(m);N i1──扣除承台自重的单桩桩顶竖向力设计值(kN),N i1=N i-G/n。
桩基承台CT-3 计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图:二、基本资料:承台类型:三桩承台承台计算方式:验算承台尺寸1.依据规范:《建筑地基基础设计规范》(GB 50007-2011)《混凝土结构设计规范》(GB 50010-2010)2.几何参数:承台边缘至桩中心距: C = 400 mm桩列间距: A = 700 mm 桩行间距: B = 1212 mm承台根部高度: H = 950 mm 承台端部高度: h = 950 mm纵筋合力点到底边的距离: a s = 120 mm 平均埋深: h m = 1.00 m矩形柱宽: B c = 600 mm 矩形柱高: H c = 600 mm圆桩直径: D s = 400 mm 换算后桩截面:L s = 320mm 3.荷载设计值:(作用在承台顶部)竖向荷载: F = 3600.00 kN绕X轴弯矩: M x = 58.60 kN·m 绕Y轴弯矩: M y = 0.00 kN·mX向剪力: V x = 0.10 kN Y向剪力: V y = -46.60 kN 4.材料信息:混凝土强度等级: C30f c = 14.30 N/mm2f t = 1.43 N/mm2钢筋强度等级: HRB400 f y = 360.00 N/mm2三、计算过程:1.作用在承台底部的弯矩绕X轴弯矩: M0x = M x-V y·H = 58.60-(-46.60)×0.95 = 102.87kN·m绕Y轴弯矩: M0y = M y+V x·H = 0.00+0.10×0.95 = 0.10kN·m 2.基桩净反力设计值:计算公式:《建筑地基基础设计规范》(GB 50007-2011)N i = F/n±M0x·y i/∑y j2±M0y·x i/∑x j2(8.5.3-2)N1 = F/n-M0x·y1/∑y j2+M0y·x1/∑x j2= 3600.00/3-102.87×0.87/1.13+0.10×0.00/0.98 = 1120.87 kNN2 = F/n-M0x·y2/∑y j2+M0y·x2/∑x j2= 3600.00/3-102.87×(-0.43)/1.13+0.10×(-0.70)/0.98 = 1239.50 kN N3 = F/n-M0x·y3/∑y j2+M0y·x3/∑x j2= 3600.00/3-102.87×(-0.43)/1.13+0.10×0.70/0.98 = 1239.63 kN 3.承台受柱冲切验算:计算公式:《建筑地基基础设计规范》(GB 50007-2011)F l≤2[β0x·(b c+a0y)+β0y·(h c+a0x)]·βhp·f t·h0(8.5.17-1)此承台没有需要进行冲切验算的冲切截面或冲切锥。

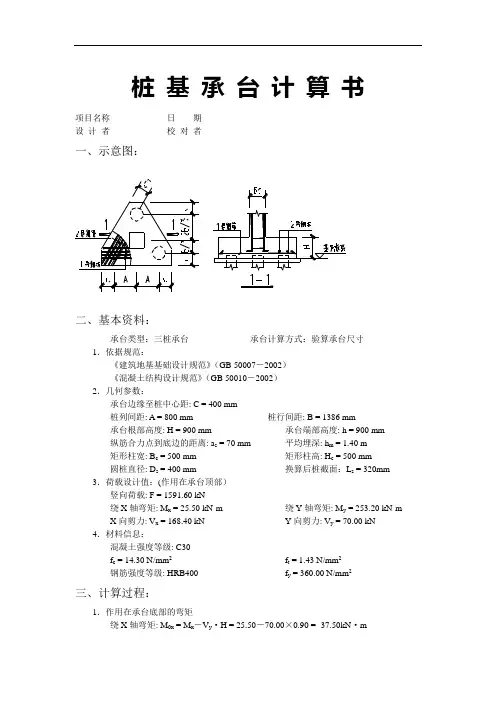

桩基承台计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图:二、基本资料:承台类型:三桩承台承台计算方式:验算承台尺寸1.依据规范:《建筑地基基础设计规范》(GB 50007-2002)《混凝土结构设计规范》(GB 50010-2002)2.几何参数:承台边缘至桩中心距: C = 400 mm桩列间距: A = 800 mm 桩行间距: B = 1386 mm承台根部高度: H = 900 mm 承台端部高度: h = 900 mm纵筋合力点到底边的距离: a s = 70 mm 平均埋深: h m = 1.40 m矩形柱宽: B c = 500 mm 矩形柱高: H c = 500 mm圆桩直径: D s = 400 mm 换算后桩截面:L s = 320mm 3.荷载设计值:(作用在承台顶部)竖向荷载: F = 1591.60 kN绕X轴弯矩: M x = 25.50 kN·m 绕Y轴弯矩: M y = 253.20 kN·mX向剪力: V x = 168.40 kN Y向剪力: V y = 70.00 kN 4.材料信息:混凝土强度等级: C30f c = 14.30 N/mm2f t = 1.43 N/mm2钢筋强度等级: HRB400 f y = 360.00 N/mm2三、计算过程:1.作用在承台底部的弯矩绕X轴弯矩: M0x = M x-V y·H = 25.50-70.00×0.90 = -37.50kN·m绕Y轴弯矩: M0y = M y+V x·H = 253.20+168.40×0.90 = 404.76kN·m 2.基桩净反力设计值:计算公式:《建筑地基基础设计规范》(GB 50007-2002)N i = F/n±M0x·y i/∑y j2±M0y·x i/∑x j2(8.5.3-2)N1 = F/n-M0x·y1/∑y j2+M0y·x1/∑x j2= 1591.60/3-(-37.50)×0.92/1.28+404.76×0.00/1.28 = 557.59 kNN2 = F/n-M0x·y2/∑y j2+M0y·x2/∑x j2= 1591.60/3-(-37.50)×(-0.46)/1.28+404.76×(-0.80)/1.28 = 264.03 kN N3 = F/n-M0x·y3/∑y j2+M0y·x3/∑x j2= 1591.60/3-(-37.50)×(-0.46)/1.28+404.76×0.80/1.28 = 769.98 kN 3.承台受柱冲切验算:计算公式:《建筑地基基础设计规范》(GB 50007-2002)F l≤2[β0x·(b c+a0y)+β0y·(h c+a0x)]·βhp·f t·h0(8.5.17-1)自柱边到最近桩边的水平距离:a0 = 0.05 m最不利一侧冲切面计算长度:b m = 2.31 m作用于最不利冲切面以外冲切力设计值:F l = 1034.01 kN承台有效高度:h0 = H-a s = 0.90-0.07 = 0.83 m冲跨比:λ0 = a0/h0 = 0.05/0.83 = 0.06λ0 < 0.2 取λ0 = 0.2冲切系数:β0= 0.84/(λ0+0.2) = 0.84/(0.20+0.2) = 2.10β0·b m·βhp·f t·h0= 2.10×2.31×0.99×1430.00×0.83= 5707.16 kN > F l = 1034.01 kN, 满足要求。
1.基本资料承台类型:三桩承台圆桩直径d=700(mm)桩列间距Sa=1050(mm)桩行间距Sb=1820(mm)承台边缘至桩心距离Sc=700(mm)承台根部高度 H=1500端部高度h=1500(mm)单桩竖向承载力设计值R=2500最小配筋率0.15%混凝土强度等级c30fc=14.3, f t= 1.43钢筋强度设计值 fy=310(N/mm*mm)纵筋合力点至近边距离Sa=100(mm)柱子高度hc=500(mm)柱子宽度bc=500(mm)设计时置行的规范 : 《建筑桩基技术规范》(JGJ94-94) 以下简称 桩基规范。
《钢筋混凝土 承台设计规 程》(CECS 88:97)以下简称 承台规程《混凝土结 设计规范 ( JGJ10-89)以下简称 混凝土2.承台受弯计算(1).基桩竖向力设计值:基桩竖向力设计值N=R=2500< KN >(2)Y 轴方向柱边弯距设计值<绕Y 轴>Myct=N*(Sa-bc/2) =2000< KN *M >(3)纵筋计算:<绕Y 轴>Asy=M/(0.9*fy*ho) =5120mm*mm(4)X 轴方向柱边弯距设计值<绕X 轴>Mxct=N*(2*Sb/3-hc/2) =2408.3< KN *M >(5)纵筋计算:<绕X 轴>Asx=M/(0.9*fy*ho) =6166mm*mm(6)纵筋计算:<实配>底边纵筋Asd=Asy-Asx/2/tg a =3342mm*mm单腰纵筋Asi=Asx/2/sin a =3559mm*mm3.承台抗冲切验算(1)柱冲切验算作用于冲切破坏锥体上的冲切力设计值:F1 = 3R =7500<KN>柱冲切验算:圆桩换算为方桩bp=0.8*d=560mm冲跨比(X 向)l1=ax/h=0.3714冲跨比(Y 向)l2=ay1/h=0.4881冲跨比(Y 向)l3=ay2/h=0.2000冲切承载力系数a1=0.72/(l1+0.2)= 1.26(X 向)冲切承载力系数a2=0.72/(l2+0.2)= 1.046(Y 向)冲切承载力系数a3=0.72/(l2+0.2)= 1.8(Y 向)柱冲切验算:[a1*(2by+ay 1+ay2)+(bx+ax)*(a2+a 3)]*ft*ho =10252<KN>柱冲切满足柱下独立承台回目录(2)顶角桩冲切验算作用于冲切破坏锥体上的冲切力设计值:F1 = R =2500<KN>c =1456mma =592mm冲跨比l=a/h=0.4228冲切承载力系数a=0.48/(l+0.2)=0.771( 承台规程 4.27-1 )角桩冲切验算 a*(2c+a)*tg( q/2 )*ft*ho=3119<KN>顶角桩冲切满足(3)底角桩冲切验算作用于冲切破坏锥体上的冲切力设计值:F1 = R =2500<KN>c =1492mma =520mm冲跨比l=a/h=0.3714冲切承载力系数a=0.48/(l+0.2)=0.84( 承台规程 4.27-1 )角桩冲切验算 a*(2c+a)*tg( q/2 )*ft*ho=3403<KN>底角桩冲切满足4.承台剪切验算斜截面受剪验算剪切力设计值V=R=2500KN剪跨比l =a/h=0.4228剪切系数 b =0.166斜截面受剪验算 b*fc*bo*ho11347.038<KN>承台剪切满足5.承台局压验算局部压力Fl=3R=7500<KN>局压面积 Al=hc*bc=250000<mm*mm>局压计算面积Ab=(hc+c)*(bc+c)=2250000<mm*mm>承台局压验算0.95*b*fc*Al =10188.750<KN>( 承台规程 4.4-2 )承台局压满足。

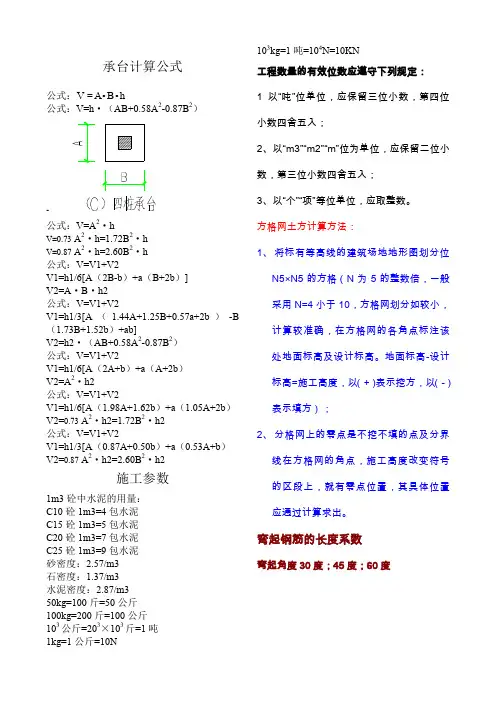

承台计算公式公式:hBAV••=公式:V=h·(AB+0.58A2-0.87B2)公式:V=A2·hV=0.73 A2·h=1.72B2·hV=0.87 A2·h=2.60B2·h公式:V=V1+V2V1=h1/6[A(2B-b)+a(B+2b)]V2=A·B·h2公式:V=V1+V2V1=h1/3[A(1.44A+1.25B+0.57a+2b)-B (1.73B+1.52b)+ab]V2=h2·(AB+0.58A2-0.87B2)公式:V=V1+V2V1=h1/6[A(2A+b)+a(A+2b)V2=A2·h2公式:V=V1+V2V1=h1/6[A(1.98A+1.62b)+a(1.05A+2b)V2=0.73 A2·h2=1.72B2·h2公式:V=V1+V2V1=h1/3[A(0.87A+0.50b)+a(0.53A+b)V2=0.87 A2·h2=2.60B2·h2施工参数1m3砼中水泥的用量:C10砼1m3=4包水泥C15砼1m3=5包水泥C20砼1m3=7包水泥C25砼1m3=9包水泥砂密度:2.57/m3石密度:1.37/m3水泥密度:2.87/m350kg=100斤=50公斤100kg=200斤=100公斤103公斤=203×103斤=1吨1kg=1公斤=10N 103kg=1吨=104N=10KN工程数量的有效位数应遵守下列规定:1以“吨”位单位,应保留三位小数,第四位小数四舍五入;2、以“m3”“m2”“m”位为单位,应保留二位小数,第三位小数四舍五入;3、以“个”“项”等位单位,应取整数。
方格网土方计算方法:1、将标有等高线的建筑场地地形图划分位N5×N5的方格(N为5的整数倍,一般采用N=4小于10,方格网划分如较小,计算较准确,在方格网的各角点标注该处地面标高及设计标高。
塔吊三桩基础的计算书依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)。

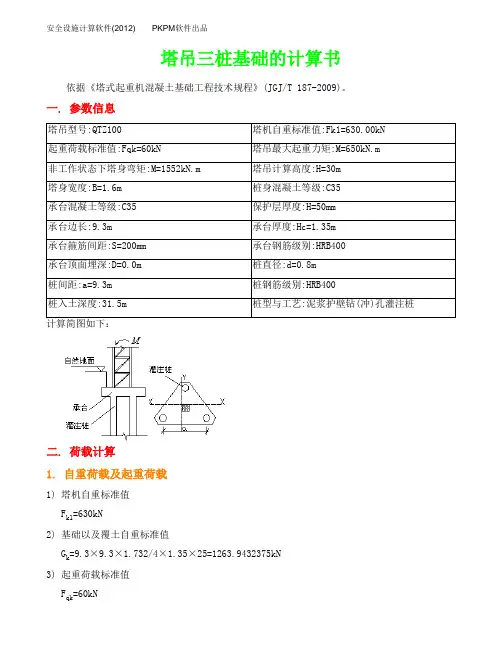

一. 参数信息塔吊型号:QTZ100 塔机自重标准值:Fk1=630.00kN起重荷载标准值:Fqk=60kN 塔吊最大起重力矩:M=650kN.m非工作状态下塔身弯矩:M=1552kN.m 塔吊计算高度:H=30m塔身宽度:B=1.6m 桩身混凝土等级:C35承台混凝土等级:C35 保护层厚度:H=50mm承台边长:9.3m 承台厚度:Hc=1.35m承台箍筋间距:S=200mm 承台钢筋级别:HRB400承台顶面埋深:D=0.0m 桩直径:d=0.8m桩间距:a=9.3m 桩钢筋级别:HRB400桩入土深度:31.5m 桩型与工艺:泥浆护壁钻(冲)孔灌注桩二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值F k1=630kN2) 基础以及覆土自重标准值G k=9.3×9.3×1.732/4×1.35×25=1263.9432375kN3) 起重荷载标准值F qk=60kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2)=0.8×1.59×1.95×1.2×0.2=0.60kN/m2=1×0.60×0.35×1.6=0.33kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.33×30.00=10.00kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×10.00×30.00=150.01kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.35kN/m2)=0.8×1.62×1.95×1.2×0.35=1.06kN/m2=1×1.06×0.35×1.6=0.59kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.59×30.00=17.83kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×17.83×30.00=267.48kN.m3. 塔机的倾覆力矩工作状态下,标准组合的倾覆力矩标准值M k=1552+0.9×(650+150.01)=2272.01kN.m非工作状态下,标准组合的倾覆力矩标准值M k=1552+267.48=1819.48kN.m三. 桩竖向力计算图中x轴的方向是随机变化的,设计计算时应按照倾覆力矩M最不利方向进行验算1. 桩顶竖向力的计算依据《建筑桩基础技术规范》GJ94-2008的第5.1.1条其中 F k──作用于承台顶面的竖向力;G k──桩基承台和承台上土自重标准值;M xk,M yk──荷载效应标准组合下,作用于承台底面,绕通过桩群形心的 x、y 轴的力矩;x i,y i──单桩相对承台中心轴的XY方向距离(m);N ik──荷载效应标准组合偏心竖向力作用下,第i基桩或复合基桩的竖向力(kN)。
计算式结果总数量三桩承台面积0.5*(H1+2*H2)*(H2*1.155+B)-H2*H2*1.155*3/2三桩承台垫层面积(只需基础大小参数)0.5*(H1+0.1+2*(H2+0.1))*((H2+0.1)*1.155+B+0.231)-(H2+0.1)*(H2+0.1)*1.155*3/2三桩承台土方不放坡(加工作边0.4)(0.5*(H1+0.4+2*(H2+0.4))*((H2+0.4)*1.155+B+0.924)-(H2+0.4)*(H2+0.4)*1.155*3/2)*H3三桩承台土方(放坡,加工作边0.4)计算式结果总数量(0.5*(H1+0.4+2*(H2+0.4))*((H2+0.4)*1.155+B+0.924)-(H2+0.4)*(H2+0.4)*1.155*3/2)*H3+(B+0.924)*3/2*K*H3*H3+1.155*K*K*H3*H3*H3计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量计算式结果总数量。
三桩桩基承台计算项目名称_____________日期_____________设计者_____________校对者_____________一、设计依据《建筑地基基础设计规范》 (GB50007-2011)①《混凝土结构设计规范》 (GB50010-2010)②《建筑桩基技术规范》 (JGJ 94-2008)③二、示意图三、计算信息承台类型: 三桩承台计算类型: 验算截面尺寸构件编号: CT21. 几何参数矩形柱宽bc=500mm 矩形柱高hc=550mm圆桩直径d=600mm承台根部高度H=1250mmx方向桩中心距A=1800mmy方向桩中心距B=1800mm承台边缘至边桩中心距 C=600mm2. 材料信息柱混凝土强度等级: C35 ft_c=mm2, fc_c=mm2承台混凝土强度等级: C30 ft_b=mm2, fc_b=mm2桩混凝土强度等级: C30 ft_p=mm2, fc_p=mm2承台钢筋级别: HRB400 fy=360N/mm23. 计算信息结构重要性系数: γo=纵筋合力点至近边距离: as=155mm4. 作用在承台顶部荷载标准值Fgk= Fqk=Mgxk=*m Mqxk=*mMgyk=*m Mqyk=*mVgxk= Vqxk=Vgyk= Vqyk=永久荷载分项系数rg=可变荷载分项系数rq=Fk=Fgk+Fqk=+=Mxk=Mgxk+Fgk*(B2-B1)/2+Mqxk+Fqk*(B2-B1)/2=+* =*mMyk=Mgyk+Fgk*(A2-A1)/2+Mqyk+Fqk*(A2-A1)/2=+* =*mVxk=Vgxk+Vqxk=+=Vyk=Vgyk+Vqyk=+=F1=rg*Fgk+rq*Fqk=*+*=Mx1=rg*(Mgxk+Fgk*(B2-B1)/2)+rq*(Mqxk+Fqk*(B2-B1)/2) =*+* =*mMy1=rg*(Mgyk+Fgk*(A2-A1)/2)+rq*(Mqyk+Fqk*(A2-A1)/2)=*+* =*mVx1=rg*Vgxk+rq*Vqxk=*+*=Vy1=rg*Vgyk+rq*Vqyk=*+*=F2=*Fk=*=Mx2=*Mxk=*=*mMy2=*Myk=*=*mVx2=*Vxk=*=Vy2=*Vyk=*=F=max(|F1|,|F2|)=max(||,||)=Mx=max(|Mx1|,|Mx2|)=max(||,||)=*mMy=max(|My1|,|My2|)=max(||,||)=*mVx=max(|Vx1|,|Vx2|)=max(||,||)=Vy=max(|Vy1|,|Vy2|)=max(||,||)=四、计算参数1. 承台总长 Bx=C+A+C=++=2. 承台总宽 By=C+B+C=++=3. 承台根部截面有效高度 ho=H-as=4. 圆桩换算截面宽度 bp=*d=*=五、内力计算1. 各桩编号及定位座标如上图所示:θ1=arccos*A/B)=θ2=2*arcsin*A/B)=1号桩 (x1=-A/2=, y1=-B*cos*θ2)/3=2号桩 (x2=A/2=, y2=-B*cos*θ2)/3=3号桩(x3=0, y3=B*cos*θ2)*2/3=∑x i=x12*2=∑y i=y12*2+y32=N i=F/n-Mx*y i/∑y i2+My*x i/∑x i2+Vx*H*x i/∑x i2-Vy*H*y1/∑y i2N1=*/+*/+**/ =N2=*/+*+** =N3=*+*+** =六、柱对承台的冲切验算1. ∑N i=0=ho1=h-as= 2. αox=A/2-bc/2-bp/2=2-1/2*2*= αoy12=y2-hc/2-bp/2= αoy3=y3-hc/2-bp/2= 3.λox=αox/ho1==λoy12=αoy12/ho1==λoy3=αoy3/ho1==4. βox=(λox+=+=βoy12=(λoy12+=+=βoy3=(λoy3+=+=6. 计算冲切临界截面周长AD=*A+C/tan*θ1)=*+tan*)=CD=AD*tan(θ1)=*tan=AE=C/tan*θ1)=tan*=计算Umx1Umx1=bc+αox=+=计算Umx2Umx2=2*AD*(CD-C-|y1|-|y3|+*bp)/CD=2** =因Umx2>Umx1,取Umx2=Umx1=Umy=hc+αoy12+αoy3=++=因Umy>(C*tan(θ1)/tan*θ1))*bpUmy=(C*tan(θ1)/tan*θ1))*bp=*tan/tan*) =7. 计算冲切抗力因 H= 所以βhp=γo*Fl=γo*(F-∑Ni)=*[βox*2*Umy+βoy12*Umx1+βoy3*Umx2]*βhp*ft_b*ho =[*2*+*+*]****1000=≥γo*Fl柱对承台的冲切满足规范要求七、角桩对承台的冲切验算1. Nl=max(N1,N2)=ho1=h-as= 2. a11=(A-bc-bp)/2= a12=(y3-(hc+d)**cos*θ2)=λ11=a11/ho==β11=(λ11+=+)=C1=(C/tan*θ1))+*bp=(C/tan*)+*=λ12=a12/ho==β12=(λ12+=+)=C2=(CD-C-|y1|-y3+*cos*θ2)= 3. 因 h= 所以βhp=γo*Nl=*=β11*(2*C1+a11)*(tan*θ1))*βhp*ft_b*ho =*(2*+*(tan*)***=≥γo*Nl=底部角桩对承台的冲切满足规范要求γo*N3=*=β12*(2*C2+a12)*(tan*θ2))*βhp*ft_b*ho =*(2*+*(tan*)****1000=≥γo*N3=顶部角桩对承台的冲切满足规范要求八、承台斜截面受剪验算1. 计算承台计算截面处的计算宽度2.计算剪切系数因=<,βhs=1/4=ay=|y3|**bp=||* λy=ay/ho==βy=(λy+=+=bxo=A*(2/3+hc/2/sqrt(B2-(A/2)2))+2*C =*(2/3+2/sqrt2)2))+2*=γo*Vy=*=βhs*βy*ft_b*bxo*ho=****=≥γo*Vy=承台斜截面受剪满足规范要求九、承台受弯计算1. 确定单桩最大竖向力Nmax=max(N1, N2, N3)=M=Nmax*(A-(sqrt(3)/4)*bc)/3=*(sqrt(3)/4)*/3=*m3. 计算系数C30混凝土α1=αs=M/(α1*fc_b*By*ho*ho)=*****1000)=4. 相对界限受压区高度ξb=β1/(1+fy/Es/εcu)=ξ=1-sqrt(1-2αs)=≤ξb=5. 纵向受拉钢筋Asx=Asy=α1*fc_b*By*ho*ξ/fy=****360=2708mm2最小配筋面积:B=|y1|+C=||+600=Asxmin=Asymin=ρmin*B*H=%**1250=2799mm2Asx<Asxmin,取Asx=Asxmin=2799mm2Asy<Asymin,取Asx=Asymin=2799mm26. 选择Asx钢筋选择钢筋920, 实配面积为2827mm2/m。
三桩桩基承台计算项目名称_____________日期_____________设计者_____________校对者_____________一、设计依据《建筑地基基础设计规范》 (GB50007-2011)①《混凝土结构设计规范》 (GB50010-2010)②《建筑桩基技术规范》 (JGJ 94-2008)③二、示意图三、计算信息承台类型: 三桩承台计算类型: 验算截面尺寸构件编号: CT-11. 几何参数矩形柱宽bc=1700mm 矩形柱高hc=1700mm圆桩直径d=600mm承台根部高度H=1000mmx方向桩中心距A=3500mmy方向桩中心距B=3500mm承台边缘至边桩中心距 C=600mm2. 材料信息柱混凝土强度等级: C30 ft_c=1.43N/mm2, fc_c=14.3N/mm2承台混凝土强度等级: C30 ft_b=1.43N/mm2, fc_b=14.3N/mm2桩混凝土强度等级: C30 ft_p=1.43N/mm2, fc_p=14.3N/mm2承台钢筋级别: HRB335 fy=300N/mm23. 计算信息结构重要性系数: γo=1.0纵筋合力点至近边距离: as=120mm4. 作用在承台顶部荷载基本组合值F=700.000kNMx=1500.000kN*mMy=1500.000kN*mVx=47.250kNVy=47.250kN四、计算参数1. 承台总长 Bx=C+A+C=0.600+3.500+0.600=4.700m2. 承台总宽 By=C+B+C=0.600+3.500+0.600=4.700m3. 承台根部截面有效高度 ho=H-as=1.000-0.120=0.880m4. 圆桩换算截面宽度 bp=0.8*d=0.8*0.600=0.480m五、内力计算1. 各桩编号及定位座标如上图所示:θ1=arccos(0.5*A/B)=1.047θ2=2*arcsin(0.5*A/B)=1.0471号桩 (x1=-A/2=-1.750m, y1=-B*cos(0.5*θ2)/3=-1.010m)2号桩 (x2=A/2=1.750m, y2=-B*cos(0.5*θ2)/3=-1.010m)3号桩 (x3=0, y3=B*cos(0.5*θ2)*2/3=2.021m)2. 各桩净反力设计值, 计算公式:【8.5.3-2】①∑x i=x12*2=6.125m∑y i=y12*2+y32=6.125mN i=F/n-Mx*y i/∑y i2+My*x i/∑x i2+Vx*H*x i/∑x i2-Vy*H*y1/∑y i2N1=700.000/3-1500.000*(-1.010)/6.125+1500.000*(-1.750)/6.125+47.250*1.000*(-1.750)/6.125-47.250*1.000*(-1.010)/6.125=46.492kNN2=700.000/3-1500.000*(-1.010)/6.125+1500.000*1.750/6.125+47.250*1.000*1.750/6.125-47.250*1.000*(-1.010)/6.125=930.635kNN3=700.000/3-1500.000*2.021/6.125+1500.000*0.000/6.125+47.250*1.000*0.000/6.125-47.250*1.000*2.021/6.125=-277.127kN六、柱对承台的冲切验算【8.5.19-1】①1. ∑Ni=0=0.000kNho1=h-as=1.000-0.120=0.880m2. αox=A/2-bc/2-bp/2=3.500/2-1/2*1.700-1/2*0.480=0.660mαoy12=y2-hc/2-bp/2=1.010-1.700/2-0.480/2=-0.080mαoy3=y3-hc/2-bp/2=2.021-1.700/2-0.480/2=0.931m因αoy3>ho, 所以αoy3=ho=0.880m3. λox=αox/ho1=0.660/0.880=0.750λoy12=αoy12/ho1=0.220/0.880=0.250λoy3=αoy3/ho1=0.880/0.880=1.0004. αox=0.84/(λox+0.2)=0.84/(0.750+0.2)=0.884αoy12=0.84/(λoy12+0.2)=0.84/(0.250+0.2)=1.867αoy3=0.84/(λoy3+0.2)=0.84/(1.000+0.2)=0.7006. 计算冲切临界截面周长AD=0.5*A+C/tan(0.5*θ1)=0.5*3.500+0.600/tan(0.5*1.047))=2.789mCD=AD*tan(θ1)=2.789*tan(1.047)=4.831mAE=C/tan(0.5*θ1)=0.600/tan(0.5*1.047)=1.039m6.1 计算Umx1Umx1=bc+αox=1.700+0.660=2.360m6.2 计算Umx2Umx2=2*AD*(CD-C-|y1|-|y3|+0.5*bp)/CD=2*2.789*(4.831-0.600-|-1.010|-|2.021|+0.5*0.480)/4.831=1.663mUmy=hc+αoy12+αoy3=1.700+0.220+0.880=2.800m因 Umy>(C*tan(θ1)/tan(0.5*θ1))-C-0.5*bpUmy=(C*tan(θ1)/tan(0.5*θ1))-C-0.5*bp=(0.600*tan(1.047)/tan(0.5*1.047))-0.600-0.5*0.480=0.960m7. 计算冲切抗力因 H=1.000m 所以βhp=0.983γo*Fl=γo*(F-∑Ni)=1.0*(700.000-0.000)=700.00kN[αox*2*Umy+αoy12*Umx1+αoy3*Umx2]*βhp*ft_b*ho=[0.884*2*0.960+1.867*2.360+0.700*1.663]*0.983*1.43*0.880*1000=8992.325kN≥γo*Fl柱对承台的冲切满足规范要求七、角桩对承台的冲切验算【8.5.19-5】①计算公式:【8.5.19-5】①1. Nl=max(N1,N2)=930.635kNho1=h-as=1.000-0.120=0.880m2. a11=(A-bc-bp)/2=(3.500-1.700-0.480)/2=0.660ma12=(y3-(hc+d)*0.5)*cos(0.5*θ2)=(2.021-(1.700-0.480)*0.5)*cos(0.5*1.047)=0.806m λ11=a11/ho=0.660/0.880=0.750β11=0.56/(λ11+0.2)=0.56/(0.750+0.2))=0.589C1=(C/tan(0.5*θ1))+0.5*bp=(C/tan(0.5*1.047))+0.5*0.480=1.279mλ12=a12/ho=0.806/0.880=0.916β12=0.56/(λ12+0.2)=0.56/(0.916+0.2))=0.502C2=(CD-C-|y1|-y3+0.5d)*cos(0.5*θ2)=(4.831-0.600-|-1.010|-2.021+0.5*1.047)*cos(0.5*0.480)=1. 247m3. 因 h=1.000m 所以βhp=0.983γo*Nl=1.0*930.635=930.635kNβ11*(2*C1+a11)*(tan(0.5*θ1))*βhp*ft_b*ho=0.589*(2*1279.230+660.000)*(tan(0.5*1.047))*0.983*1.43*880.000=1355.413kN≥γo*Nl=930.635kN底部角桩对承台的冲切满足规范要求γo*N3=1.0*-277.127=-277.127kNβ12*(2*C2+a12)*(tan(0.5*θ2))*βhp*ft_b*ho=0.502*(2*1247.077+806.032)*(tan(0.5*1.047))*0.983*1.43*880.000*1000 =1183.156kN≥γo*N3=-277.127kN顶部角桩对承台的冲切满足规范要求八、承台斜截面受剪验算【8.5.21-1】①1. 计算承台计算截面处的计算宽度2.计算剪切系数因 0.800ho=0.880m<2.000m,βhs=(0.800/0.880)1/4=0.976ay=|y3|-0.5*hc-0.5*bp=|2.021|-0.5*1.700-0.5*0.480=0.931λy=ay/ho=0.931/0.880=1.058βy=1.75/(λy+1.0)=1.75/(1.058+1.0)=0.8503. 计算承台底部最大剪力【8.5.21-1】①bxo=A*(2/3+hc/2/sqrt(B2-(A/2)2))+2*C=3.500*(2/3+1.700/2/sqrt(3.5002-(3.500/2)2))+2*0.600=4.515mγo*Vy=1.0*977.127=977.127kNβhs*βy*ft_b*bxo*ho=0.976*0.850*1.43*4514.829*880.000=4718.238kN≥γo*Vy=977.127kN承台斜截面受剪满足规范要求九、承台受弯计算【8.5.21-1】【8.5.21-2】计算公式:【8.5.21-1.2】①1. 确定单桩最大竖向力Nmax=max(N1, N2, N3)=930.635kN2. 承台底部弯矩最大值【8.5.21-1】【8.5.21-2】①M=Nmax*(A-(sqrt(3)/4)*bc)/3=930.635*(3.500-(sqrt(3)/4)*1.700)/3=857.387kN*m3. 计算系数C30混凝土α1=1.0αs=M/(α1*fc_b*By*ho*ho)=857.387/(1.0*14.3*4.700*0.880*0.880*1000)=0.0164. 相对界限受压区高度ξb=β1/(1+fy/Es/εcu)=0.550ξ=1-sqrt(1-2αs)=0.017≤ξb=0.5505. 纵向受拉钢筋Asx=Asy=α1*fc_b*By*ho*ξ/fy=1.0*14.3*4700.000*880.000*0.017/300=3275mm2最小配筋面积:B=|y1|+C=|-1010.4|+600=1610.4mmAsxmin=Asymin=ρmin*B*H=0.200%*1610.4*1000=3221mm2Asx≥Asxmin, 满足要求。
CT5 桩基承台计算项目名称_____________日期_____________设计者_____________校对者_____________一、设计依据《建筑地基基础设计规范》 (GB50007-2002)①《混凝土结构设计规范》 (GB50010-2010)②《建筑桩基技术规范》 (JGJ 94-2008)③二、示意图三、计算信息承台类型: 三桩承台计算类型: 验算截面尺寸构件编号: CT-11. 几何参数矩形柱宽bc=450mm 矩形柱高hc=600mm圆桩直径d=500mm承台根部高度H=1200mmx方向桩中心距A=1750mmy方向桩中心距B=1750mm承台边缘至边桩中心距 C=500mm2. 材料信息柱混凝土强度等级: C30 ft_c=1.43N/mm2, fc_c=14.3N/mm2承台混凝土强度等级: C30 ft_b=1.43N/mm2, fc_b=14.3N/mm2桩混凝土强度等级: C80 ft_p=2.22N/mm2, fc_p=35.9N/mm2承台钢筋级别: HRB400 fy=360N/mm23. 计算信息结构重要性系数: γo=1.1纵筋合力点至近边距离: as=150mm4. 作用在承台顶部荷载基本组合值F=3244.000kNMx=57.700kN*mMy=103.500kN*mVx=69.800kNVy=-38.800kN四、计算参数1. 承台总长 Bx=C+A+C=0.500+1.750+0.500=2.750m2. 承台总宽 By=C+B+C=0.500+1.750+0.500=2.750m3. 承台根部截面有效高度 ho=H-as=1.200-0.150=1.050m4. 圆桩换算截面宽度 bp=0.8*d=0.8*0.500=0.400m五、内力计算1. 各桩编号及定位座标如上图所示:θ1=arccos(0.5*A/B)=1.047θ2=2*arcsin(0.5*A/B)=1.0471号桩 (x1=-A/2=-0.875m, y1=-B*cos(0.5*θ2)/3=-0.505m)2号桩 (x2=A/2=0.875m, y2=-B*cos(0.5*θ2)/3=-0.505m)3号桩(x3=0, y3=B*cos(0.5*θ2)*2/3=1.010m)2. 各桩净反力设计值, 计算公式:【8.5.3-2】①∑x i=x12*2=1.531m∑y i=y12*2+y32=1.531mN i=F/n-Mx*y i/∑y i2+My*x i/∑x i2+Vx*H*x i/∑x i2-Vy*H*y1/∑y i2N1=3244.000/3-57.700*(-0.505)/1.531+103.500*(-0.875)/1.531+69.800*1.200*(-0.875)/1.531--38.800*1.200*(-0.505)/1.531=1008.724kNN2=3244.000/3-57.700*(-0.505)/1.531+103.500*0.875/1.531+69.800*1.200*0.875/1.531--38.800*1.200*(-0.505)/1.531=1222.736kNN3=3244.000/3-57.700*1.010/1.531+103.500*0.000/1.531+69.800*1.200*0.000/1.531--38.800*1.200*1.010/1.531=1012.540kN六、柱对承台的冲切验算【8.5.17-1】①1. ∑Ni=0=0.000kNho1=h-as=1.200-0.150=1.050m2. αox=A/2-bc/2-bp/2=1.750/2-1/2*0.450-1/2*0.400=0.450mαoy12=y2-hc/2-bp/2=0.505-0.600/2-0.400/2=0.005mαoy3=y3-hc/2-bp/2=1.010-0.600/2-0.400/2=0.510m3. λox=αox/h o1=0.450/1.050=0.429λoy12=αoy12/ho1=0.210/1.050=0.200λoy3=αoy3/ho1=0.510/1.050=0.4864. βox=0.84/(λox+0.2)=0.84/(0.429+0.2)=1.336βoy12=0.84/(λoy12+0.2)=0.84/(0.200+0.2)=2.100βoy3=0.84/(λoy3+0.2)=0.84/(0.486+0.2)=1.2246. 计算冲切临界截面周长AD=0.5*A+C/tan(0.5*θ1)=0.5*1.750+0.500/tan(0.5*1.047))=1.741mCD=AD*tan(θ1)=1.741*tan(1.047)=3.016mAE=C/tan(0.5*θ1)=0.500/tan(0.5*1.047)=0.866m6.1 计算Umx1Umx1=bc+αox=0.450+0.450=0.900m6.2 计算Umx2Umx2=2*AD*(CD-C-|y1|-|y3|+0.5*bp)/CD=2*1.741*(3.016-0.500-|-0.505|-|1.010|+0.5*0.400)/3.016=1.386m因Umx2>Umx1,取Umx2=Umx1=0.900mUmy=hc+αoy12+αoy3=0.600+0.210+0.510=1.320m因Umy>(C*tan(θ1)/tan(0.5*θ1))-C-0.5*bpUmy=(C*tan(θ1)/tan(0.5*θ1))-C-0.5*bp=(0.500*tan(1.047)/tan(0.5*1.047))-0.500-0.5*0.400=0.800m7. 计算冲切抗力因 H=1.200m 所以βhp=0.967γo*Fl=γo*(F-∑Ni)=1.1*(3244.000-0.000)=3568.40kN[βox*2*Umy+βoy12*Umx1+βoy3*Umx2]*βhp*ft_b*ho=[1.336*2*0.800+2.100*0.900+1.224*0.900]*0.967*1.43*1.050*1000=7446.122kN≥γo*Fl柱对承台的冲切满足规范要求七、角桩对承台的冲切验算【8.5.17-5】①计算公式:【8.5.17-5】①1. Nl=max(N1,N2)=1222.736kNho1=h-as=1.200-0.150=1.050m2. a11=(A-bc-bp)/2=(1.750-0.450-0.400)/2=0.450ma12=(y3-(hc+d)*0.5)*cos(0.5*θ2)=(1.010-(0.600-0.400)*0.5)*cos(0.5*1.047)=0.442m λ11=a11/ho=0.450/1.050=0.429β11=0.56/(λ11+0.2)=0.56/(0.429+0.2))=0.891C1=(C/tan(0.5*θ1))+0.5*bp=(C/tan(0.5*1.047))+0.5*0.400=1.066mλ12=a12/ho=0.442/1.050=0.421β12=0.56/(λ12+0.2)=0.56/(0.421+0.2))=0.902C2=(CD-C-|y1|-y3+0.5d)*cos(0.5*θ2)=(3.016-0.500-|-0.505|-1.010+0.5*1.047)*cos(0.5*0.400)=1. 039m3. 因 h=1.200m 所以βhp=0.967γo*Nl=1.1*1222.736=1345.010kNβ11*(2*C1+a11)*(tan(0.5*θ1))*βhp*ft_b*ho=0.891*(2*1066.025+450.000)*(tan(0.5*1.047))*0.967*1.43*1050.000=1927.701kN≥γo*Nl=1345.010kN底部角桩对承台的冲切满足规范要求γo*N3=1.1*1012.540=1113.794kNβ12*(2*C2+a12)*(tan(0.5*θ2))*βhp*ft_b*ho=0.902*(2*1039.230+441.987)*(tan(0.5*1.047))*0.967*1.43*1050.000*1000 =1904.835kN≥γo*N3=1113.794kN顶部角桩对承台的冲切满足规范要求八、承台斜截面受剪验算【8.5.18-1】①1. 计算承台计算截面处的计算宽度2.计算剪切系数因0.800ho=1.050m<2.000m,βhs=(0.800/1.050)1/4=0.934ay=|y3|-0.5*hc-0.5*bp=|1.010|-0.5*0.600-0.5*0.400=0.510λy=ay/ho=0.510/1.050=0.486βy=1.75/(λy+1.0)=1.75/(0.486+1.0)=1.1783. 计算承台底部最大剪力【8.5.18-1】①bxo=A*(2/3+hc/2/sqrt(B2-(A/2)2))+2*C=1.750*(2/3+0.600/2/sqrt(1.7502-(1.750/2)2))+2*0.500=2.513mγo*Vy=1.1*2231.460=2454.606kNβhs*βy*ft_b*bxo*ho=0.934*1.178*1.43*2513.077*1050.000=4151.528kN≥γo*Vy=2454.606kN承台斜截面受剪满足规范要求九、承台受弯计算【8.5.16-1】【8.5.16-2】计算公式:【8.5.16-1.2】①1. 确定单桩最大竖向力Nmax=max(N1, N2, N3)=1222.736kN2. 承台底部弯矩最大值【8.5.16-1】【8.5.16-2】①M=Nmax*(A-(sqrt(3)/4)*bc)/3=1222.736*(1.750-(sqrt(3)/4)*0.450)/3=633.844kN*m3. 计算系数C30混凝土α1=1.0αs=M/(α1*fc_b*By*ho*ho)=633.844/(1.0*14.3*2.750*1.050*1.050*1000)=0.0154. 相对界限受压区高度ξb=β1/(1+fy/Es/εcu)=0.518ξ=1-sqrt(1-2αs)=0.015≤ξb=0.5185. 纵向受拉钢筋Asx=Asy=α1*fc_b*By*ho*ξ/fy=1.0*14.3*2750.000*1050.000*0.015/360=1689mm2最小配筋面积:B=|y1|+C=|-505.2|+500=1005.2mmAsxmin=Asymin=ρmin*B*H=0.200%*1005.2*1200=2412mm2Asx<Asxmin,取Asx=Asxmin=2412mm2Asy<Asymin,取Asx=Asymin=2412mm26. 选择Asx钢筋选择钢筋5⌲25, 实配面积为2454mm2/m。
5.9 承台计算Ⅰ受弯计算5.9.1桩基承台应进行正截面受弯承载力计算。
承台弯距可按本规范第5.9.2~5.9.5 条的规定计算,受弯承载力和配筋可按现行国家标准《混凝土结构设计规范》GB 50010 的规定进行。
5.9.2柱下独立桩基承台的正截面弯矩设计值可按下列规定计算:1 两桩条形承台和多桩矩形承台弯矩计算截面取在柱边和承台变阶处(图5.9.2(a)),可按下列公式计算:(5.9.2-1)(5.9.2-2)图5.9.2 承台弯矩计算示意(a)矩形多桩承台;(b)等边三桩承台;(c)等腰三桩承台式中、:分别为绕X轴和绕Y轴方向计算截面处的弯矩设计值;、:垂直Y轴和X轴方向自桩轴线到相应计算截面的距离;:不计承台及其上土重,在荷载效应基本组合下的第i基桩或复合基桩竖向反力设计值。
2 三桩承台的正截面弯距值应符合下列要求:1)等边三桩承台(图5.9.2(b)(5.9.2-3)式中M:通过承台形心至各边边缘正交截面范围内板带的弯矩设计值;:不计承台及其上土重,在荷载效应基本组合下三桩中最大基桩或复合基桩竖向反力设计值;:桩中心距;c:方柱边长;圆柱时c=0.8d(d为圆柱直径)。
2)等腰三桩承台(图5.9.2(c))(5.9.2-4)(5.9.2-5)式中、:分别为通过承台形心至两腰边缘和底边边缘正交截面范围内板带的弯矩设计值;:长向桩中心距;:短向桩中心距与长向中心距之比,当小于0.5时,应按变截面的二桩承台设计;、:分别为垂直于、平行于承台底边的柱截面边长。
5.9.3箱形承台和筏形承台的弯矩可按下列规定计算:1 箱形承台和筏形承台的弯矩宜考虑地基土层性质、基桩分布、承台和上部结构类型和刚度,按地基-桩-承台-上部结构共同作用原理分析计算;2 对于箱形承台,当桩端持力层为基岩、密实的碎石类土、砂土且深厚均匀时;或当上部结构为剪力墙;或当上部结构为框架-核心筒结构且按变刚度调平原则布桩时,箱形承台底板可仅按局部弯矩作用进行计算;3 对于筏形承台,当桩端持力层深厚坚硬、上部结构刚度较好,且柱荷载及柱间距的变化不超过20%时;或当上部结构为框架-核心筒结构且按变刚度调平原则布桩时,可仅按局部弯矩作用进行计算。
三桩承台计算公式三桩承台是一种常见的基础结构,用于支撑建筑物或其他工程的柱子或桩基。
它具有承载力大、安全可靠等优点,常用于大型建筑物的基础设计。
下面将介绍三桩承台的计算公式,包括受力分析、承载力计算和稳定性校核等内容。
受力分析:在三桩承台中,三根桩的受力情况是非常重要的。
假设桩的总设计承载力为Q,承台的总设计承载力为ΣQ。
1.分析垂直竖向的受力:当施加垂直竖向力时,三根桩和承台之间存在共同的承载力,每根桩所受到的作用力等于总作用力与承台共享的力的比例。
假设左、中、右三根桩承担的共享承载力比例分别为α、β、γ,则有Q1=αΣQ,Q2=βΣQ,Q3=γΣQ。
2.分析水平方向力的分配:当施加水平方向力时,三根桩的受力分配将以各根桩所处位置离力点的距离比例来决定。
假设左、中、右三根桩相对于力点的距离分别为a、b、c,则有Q1=ΣQ(a/(a+b+c)),Q3=ΣQ(c/(a+b+c)),Q2=ΣQ(b/(a+b+c))。
承载力计算:承载力是设计三桩承台时必须考虑的一个重要指标,计算承载力的公式如下:1.桩的计算承载力:Q=Ap*σc+Ap*q-Ap*u其中,Ap为桩的承载面积,σc为混凝土的允许应力,q为地层的附加有效应力,u为桩基潜应力因数。
2.承台的计算承载力:Q=b*L*σc+b*L*u其中,b为承台的宽度,L为承台的长度,σc为混凝土的允许应力,u为承台的潜应力因数。
稳定性校核:稳定性校核是设计三桩承台时的重要步骤,以保证结构的安全可靠。
1.承台的稳定性校核:需要考虑承台的滑移和翻转稳定性问题,包括承台底面的抗滑稳定性、承台侧面的抗翻转稳定性等。
2.桩的稳定性校核:需要考虑桩的抗侧移和抗沉降稳定性问题,包括桩身的抗弯稳定性、桩尖的抗侧移稳定性、桩端的抗沉降稳定性等。
上述公式和稳定性校核是三桩承台设计中的基本内容,但实际设计中还需根据具体的工程要求和地质条件进行综合考虑和分析。
此外,还需要考虑材料的强度和可靠性指标,以及结构的整体稳定性和振动特性等。
