施工图的学习方法1

大一工程图学期末知识点工程图是一种重要的技术交流工具，广泛应用于工程设计、制造与施工等领域。

在大一的工程图学学习中，我们需要掌握一些基本的知识点和技巧。

本文将为大家总结大一工程图学期末考试的重点内容，希望能够帮助大家进行复习。

一、工程图的基本概念与分类1. 工程图的定义：工程图是一种通过图形符号和文字来代表工程信息和要求的图样。

2. 工程图的分类：按照用途和表达方式，工程图可以分为设计图、制造图和施工图等。

3. 工程图的要素：工程图由主视图、剖视图、立体图、尺寸和标注等要素组成。

二、工程图的投影法1. 正投影法：按照构图原理，将物体的各个部分分别投影到相应的投影面上，得到的图形即为正投影图。

2. 正投影图的视图类型：主视图、剖视图和俯视图是正投影图的常见视图类型。

3. 正投影图的绘制规则：准确理解视图间的位置关系，掌握正投影法的绘制步骤和技巧。

三、多视图投影与截面视图1. 多视图投影：当一个物体无法通过单一视图表示清楚时，可以采用多视图投影的方式进行绘制。

2. 视图的选择与布置：根据物体的特点和要求，合理选择视图，并进行布置，以确保信息的完整和准确。

3. 截面视图的绘制：根据需要，通过剖面图的方式呈现物体的内部结构和细节。

四、尺寸与标注1. 尺寸的作用：尺寸是工程图中表示物体大小和形状的重要信息，便于制造和检验。

2. 尺寸的标注方法：直线标注、基准线标注和链式标注是常用的尺寸标注方法。

3. 尺寸标注的注意事项：标注的位置应合理，标注文字清晰易读，不得遮挡图形和其他标注。

五、工程图的图样符号和约定1. 基本图形符号：点、线、圆、弧和曲线等是工程图中常见的基本图形符号。

2. 常用图样符号：螺纹、孔、垫圈等图样符号的绘制与应用。

3. 图样符号的约定：要熟悉常用图样符号的规范和表示方法，以确保信息的准确传达。

六、工程制图软件的应用1. AutoCAD软件的基本要素：界面、绘图工具、修改工具和图层等是AutoCAD软件的基本要素。

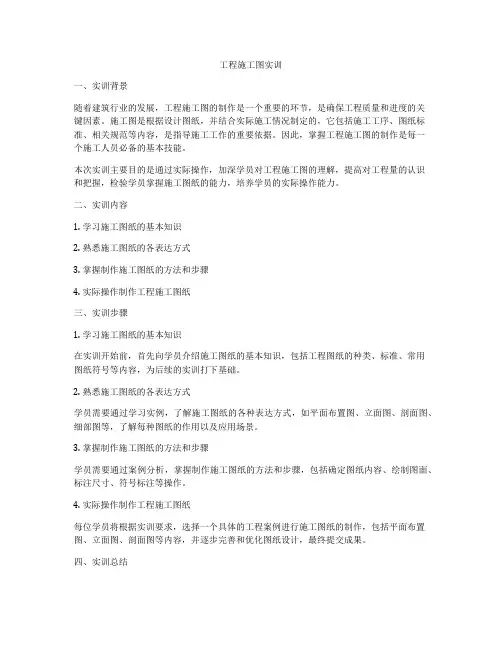

工程施工图实训一、实训背景随着建筑行业的发展，工程施工图的制作是一个重要的环节，是确保工程质量和进度的关键因素。

施工图是根据设计图纸，并结合实际施工情况制定的，它包括施工工序、图纸标准、相关规范等内容，是指导施工工作的重要依据。

因此，掌握工程施工图的制作是每一个施工人员必备的基本技能。

本次实训主要目的是通过实际操作，加深学员对工程施工图的理解，提高对工程量的认识和把握，检验学员掌握施工图纸的能力，培养学员的实际操作能力。

二、实训内容1. 学习施工图纸的基本知识2. 熟悉施工图纸的各表达方式3. 掌握制作施工图纸的方法和步骤4. 实际操作制作工程施工图纸三、实训步骤1. 学习施工图纸的基本知识在实训开始前，首先向学员介绍施工图纸的基本知识，包括工程图纸的种类、标准、常用图纸符号等内容，为后续的实训打下基础。

2. 熟悉施工图纸的各表达方式学员需要通过学习实例，了解施工图纸的各种表达方式，如平面布置图、立面图、剖面图、细部图等，了解每种图纸的作用以及应用场景。

3. 掌握制作施工图纸的方法和步骤学员需要通过案例分析，掌握制作施工图纸的方法和步骤，包括确定图纸内容、绘制图面、标注尺寸、符号标注等操作。

4. 实际操作制作工程施工图纸每位学员将根据实训要求，选择一个具体的工程案例进行施工图纸的制作，包括平面布置图、立面图、剖面图等内容，并逐步完善和优化图纸设计，最终提交成果。

四、实训总结通过本次实训，学员不仅掌握了工程施工图的基本知识和制作方法，还培养了实际操作能力和团队合作意识。

实训结束后，整理学员的实训成果，进行评价和总结，发现存在的问题并进行改进。

同时，鼓励学员继续学习和提升，为将来的施工实践做好准备。

最后，希望学员能够认真总结本次实训经验，不断提高自身的技能水平，为未来的工程施工事业发展贡献自己的力量。

愿大家都能在工程领域大展身手，创造更加美好的明天。

画结构施工图学习必备在建筑、土木工程等领域中，结构施工图是不可或缺的一部分。

它是指工程设计师在完成设计阶段后，为了使承包商按照标准施工、建造建筑物、桥梁或其他基础设施的详细设计图纸。

本文将介绍学习画结构施工图的必备知识。

1. 结构施工图的类型结构施工图通常包括平面图、立面图以及剖面图。

1.1 平面图平面图主要展示了建筑的水平展开图，是建筑图纸的基础。

它可以帮助设计师和承包商明确建筑物的大小、形状和位置。

在施工阶段，承包商会根据平面图制定具体的施工计划。

1.2 立面图立面图主要展示了建筑的外观和内部结构。

它可以帮助承包商确定建筑物的高度、宽度和深度。

在立面图中，设计师可以标注出窗户、门、杆件等重要的细节信息。

1.3 剖面图剖面图是指从建筑物的某个方向切割出的竖直面图，用于展示建筑物内部的结构、系统和设备。

它可以帮助承包商确定结构、管道和电线的位置，为施工提供更准确的参考。

2. 结构施工图的绘制规范为了保证施工图的准确性和可读性，需要按照一定的绘制规范进行制图。

以下是一些常见的规范：2.1 坐标轴的设置在平面图中，设计师需要将建筑物的平面展开图与地图上的坐标系进行对应。

一般要求将图纸设置在正合适的位置，并标注坐标轴，确保施工人员能够快速找到正确的建筑物位置。

2.2 图框和图例的设置图框是每张图的边框，图例则是对图中各种标记、线型、颜色等进行解释的说明。

在绘制施工图时，需要统一使用标准的图框和图例，以确保施工人员能够快速理解图中的内容。

2.3 比例尺的设定施工图的比例尺是在绘制图纸时使用的比例，表示绘制的图形与实际物体的大小比例。

一般要求施工图上的比例尺要统一、清晰。

2.4 标准符号的使用在施工图中，一些特定的结构、设备和系统有独立的标准符号，需要在图纸中清晰地进行标注。

这些标注与图例的搭配使用，可以更准确地传达设计师的意图，也有利于承包商的施工操作。

3. 结构施工图的颜色和线型在结构施工图中，线条和颜色的使用也有一定的规范。

混凝土结构施工图平面整体表示方法（简称平法）是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。

一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。

1.基础施工图的识读步骤1)看图名、比例。

图名常用1—1断面、2—2断面……或用基础代号表示。

读图时先用基础详图的名字（1—1或2—2等）去对应基础平面的位置，了解这是哪一道基础上的断面；2)看基础断面图中轴线及其编号。

如果该基础断面适用于多道基础的断面，则轴线的圆圈内可不予编号；3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。

如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。

从基础底面标高可了解基础的埋置深度；4)看基础断面图中基础梁的高、宽或标高及配筋；5)看施工说明等。

了解对基础的施工要求。

2.柱平法施工图的识读步骤1)查看图名、比例；2)校核轴线编号及其间距尺寸，要求必须与建筑平面图、基础平面图保持一致；3)与建筑图配合，明确各柱的编号、数量及位置；4)阅读结构设计总说明或有关说明，明确柱的混凝土强度等级；5)根据各柱的编号，查阅图中截面标注或柱表，明确柱的标高、截面尺寸和配筋情况。

再根据抗震等级、设计要求和标准构造详图，确定纵向钢筋和箍筋的构造要求（如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围）。

3.剪力墙平法施工图的识读步骤1)查看图名、比例；2)首先校核轴线编号及其间距尺寸，要求必须与建筑图、基础平面图保持一致；3)与建筑图配合，明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸；4)阅读结构设计总说明或有关说明，明确剪力墙的混凝土强度等级；5)所有洞口的上方必须设置连梁，如剪力墙洞口编号，连梁的编号应与剪力墙洞口编号相对应。

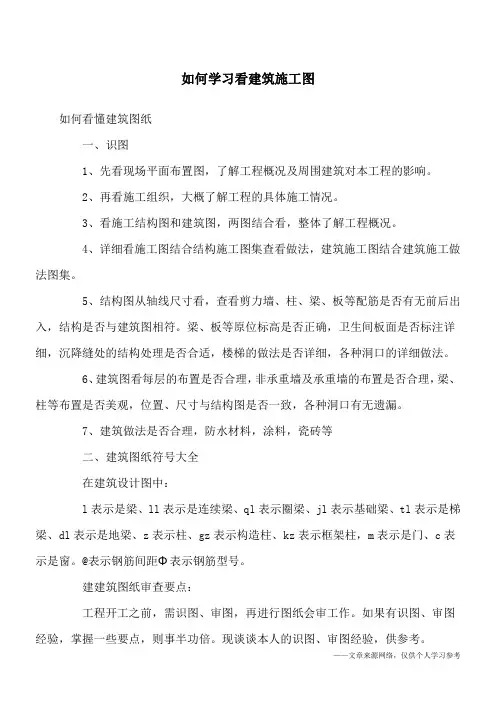

如何学习看建筑施工图如何看懂建筑图纸一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

梁、梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号。

建建筑图纸审查要点：工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场况。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

2、12、检查砖墙下有梁否。

3、结构平面中的梁，在梁表中是否全标出了配筋情况。

4、检查主梁的高度有无低于次梁高度的情况。

5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。

6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。

7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。

8、检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取于450%。

一、施工图的基本要素1、施工图的规范要求施工图必须符合国家有关规范，包括《建筑工程施工质量验收标准》、《建筑工程施工安全技术规范》、《建筑工程施工工程量规范》等相关规范。

2、施工图的内容要素（1）建筑施工图：包括平面布置图、立面图、剖面图、施工图件，主要分为建筑结构图、建筑设备图、建筑装饰图等。

（2）土木工程施工图：土木工程包括桩基础、地基处理、土石方工程、地下工程等，土木工程施工图主要包括平面图、剖面图、施工图件等。

3、施工图的编制原则施工图的编制原则是精细化、标准化、规范化，要求绘图员必须结合设计要求和标准规范，合理安排图面布局，清晰明了的表达设计意图。

二、施工图的学习方法1、掌握基本图纸知识在学习施工图纸之前，需要先掌握图纸的分类和构成要素，了解不同类型的图纸在施工中的作用和意义。

2、学习绘图技巧绘图员在绘制施工图纸时，需要掌握一定的绘图技巧，包括线条的粗细、颜色的运用、符号和标注的使用等。

3、熟悉施工流程施工图是施工单位施工的操作指南，需要根据设计要求和施工现场的实际情况，合理安排施工流程，提高施工效率。

4、重点关注质量和安全在学习施工图纸时，要着重关注工程的质量和安全要求，合理布局施工图，减少施工过程中的质量问题和安全隐患。

5、多练习实战通过多练习实战，可以更好地掌握施工图的绘制技巧和施工流程，提高施工效率和质量。

1、保证施工质量施工图是施工单位施工的操作指南，合理编制并严格执行，可以有效保证工程施工质量，减少因施工错误而带来的损失。

2、提高施工效率施工图清晰明了的表达了设计意图，便于施工人员理解和操作，可以有效提高施工效率，缩短工程施工周期。

3、确保施工安全施工图中包含了工程的安全要求和措施，合理编制并正确执行，可以有效避免施工过程中发生安全事故，保障施工人员的生命财产安全。

4、为日后维护提供依据施工图是工程建设中的重要文件，对工程的维护和管理具有重要意义，可以为日后的维护提供准确、全面的依据。

如何学习看懂施工图的步骤与方法施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法。

(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

(2)作为要记住尺寸建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

快速看懂工程施工图纸一、工程施工图纸的含义工程施工图纸是设计人员根据设计文件，将设计方案具体表达出来的图样和文字说明，是设计文件的延伸和细化。

它是将设计方案具体化、可操作化，为施工人员提供详细的施工指导、技术规范和测量控制资料的载体。

在建筑施工中，工程施工图纸是工程实施的依据，是施工人员了解设计意图、制定施工方案、协调施工进度、控制施工质量的重要工具。

因此，工程施工图纸的准确性、清晰性、完整性和合理性对工程施工的顺利进行起着至关重要的作用。

二、工程施工图纸的类型工程施工图纸根据图纸的具体内容和用途可分为多种类型，主要包括建筑施工图、结构施工图、给排水施工图、暖通施工图和电气施工图等。

这些不同类型的图纸根据需要进行组合，构成完整的工程施工图纸套图。

1.建筑施工图建筑施工图是建筑工程施工的主要依据，它包括建筑布局、平面布置、剖面、细部构造、装饰装修等内容。

建筑施工图应能清晰表达建筑结构、构造、尺寸、材料、质量要求等信息，为建筑工程的施工提供正确的指导和控制。

2.结构施工图结构施工图是建筑结构设计的具体表现，包括结构构造、尺寸、材料、连接方式、施工要求等内容。

结构施工图应能清晰表达建筑结构的受力原理和构造形式，为施工人员理解结构设计意图、控制结构施工质量提供指导。

3.给排水施工图给排水施工图是给水、排水、排污系统的具体表现，包括管道系统布置、管道连接、特殊构造、设备位置等内容。

给排水施工图应能清晰表达给排水系统的布置和连接关系，为施工人员控制水力设计参数、安装管道设备提供指导。

4.暖通施工图暖通施工图是暖通空调系统的具体表现，包括空调设备位置、管道布置、气流设计、控制系统等内容。

暖通施工图应能清晰表达暖通系统的设计参数和布置要求，为施工人员正确安装设备、调试系统提供指导。

5.电气施工图电气施工图是电气系统的具体表现，包括电气负荷计算、线路布置、设备位置、控制系统等内容。

电气施工图应能清晰表达电气系统的设计参数和布置要求，为施工人员正确安装电气设备、调试系统提供指导。

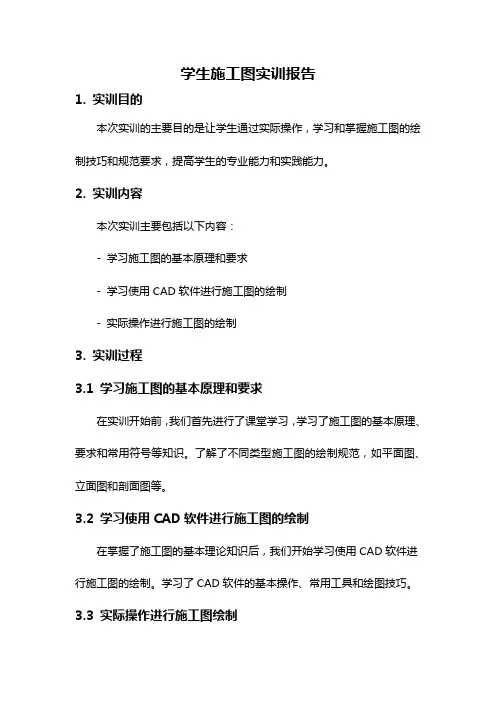

学生施工图实训报告1. 实训目的本次实训的主要目的是让学生通过实际操作，学习和掌握施工图的绘制技巧和规范要求，提高学生的专业能力和实践能力。

2. 实训内容本次实训主要包括以下内容：- 学习施工图的基本原理和要求- 学习使用CAD软件进行施工图的绘制- 实际操作进行施工图的绘制3. 实训过程3.1 学习施工图的基本原理和要求在实训开始前，我们首先进行了课堂学习，学习了施工图的基本原理、要求和常用符号等知识。

了解了不同类型施工图的绘制规范，如平面图、立面图和剖面图等。

3.2 学习使用CAD软件进行施工图的绘制在掌握了施工图的基本理论知识后，我们开始学习使用CAD软件进行施工图的绘制。

学习了CAD软件的基本操作、常用工具和绘图技巧。

3.3 实际操作进行施工图绘制在学习了CAD软件的基本操作后，我们开始进行实际的施工图绘制。

通过老师的布置，我们选取了一个简单的建筑平面图进行绘制。

在绘制过程中，我们遵循了施工图的规范要求，注意了绘图的精度和准确性。

同时，我们也注意了施工图的可读性和美观性，通过调整线条的粗细和颜色，使得绘制的施工图更加清晰明了。

4. 实训成果经过一段时间的实训，我们终于完成了施工图的绘制。

通过这次实训，我们学会了使用CAD软件进行施工图的绘制，掌握了施工图的绘制技巧和要求。

同时，在实际操作中，我们也发现了自己在绘图过程中的不足之处，如对一些特殊符号和绘图方法的不熟悉，对材料和尺寸的选择不够准确等。

这些问题将成为我们未来学习和提高的方向。

5. 实训总结通过本次施工图实训，我们不仅掌握了施工图的基本原理和要求，还学会了使用CAD软件进行绘图。

这对我们日后从事相关行业和专业有着重要的意义。

同时，这次实训也让我们认识到了施工图的重要性和绘图的难度，需要我们不断学习和提高自己的实践能力。

我们要不断探索和实践，不断完善自己的施工图绘制技巧，为未来的工作打下坚实的基础。

总之，这次施工图实训是我们专业学习中的一次重要实践，通过实际操作，我们对施工图有了更深入的了解和认识。

如何学习图纸与图纸会审在建筑工程、机械制造、电气设计等众多领域中，图纸是项目实施的重要依据，而图纸会审则是确保项目顺利进行、减少错误和变更的关键环节。

对于初学者或者想要进一步提升相关技能的人来说，掌握如何学习图纸与图纸会审是非常重要的。

一、图纸的基础知识首先，我们要了解图纸的类型。

常见的图纸包括建筑平面图、剖面图、立面图、结构图、电气图、给排水图等等。

每种类型的图纸都有其特定的用途和表达方式。

建筑平面图主要展示建筑物在水平方向上的布局，包括房间的分布、门窗的位置等。

剖面图则是通过切割建筑物来展示内部的结构和高度变化。

立面图呈现建筑物的外观，包括墙面的装饰和造型。

结构图用于展示建筑物的承重结构，如梁柱的布置和尺寸。

电气图描绘电路的走向和电器设备的连接。

给排水图则说明了水的供应和排放系统。

其次，要熟悉图纸上的各种符号和标注。

这些符号和标注是传递信息的重要方式，例如尺寸标注、材料标注、标高标注等。

尺寸标注明确了物体的大小和位置，材料标注说明了使用的材料种类，标高标注则指示了不同部位的高度。

二、学习图纸的方法1、理论学习可以通过阅读相关的教材、规范和标准来系统地学习图纸的知识。

了解绘图的基本原则、投影方法、比例尺的使用等。

2、对照实物在学习图纸的过程中，如果有条件，可以对照实物进行观察。

比如，对于建筑图纸，可以去施工现场观察正在建造的建筑物，将图纸上的内容与实际情况进行对比，这样能够更直观地理解图纸的含义。

3、多看图例不同的行业和项目可能会有一些特定的图例和符号，收集和整理这些图例，经常翻阅，有助于快速准确地理解图纸。

4、请教他人遇到不懂的地方，不要自己苦思冥想，及时向有经验的工程师、技术人员请教，他们的经验和解释能够帮助我们更快地突破难点。

三、图纸会审的目的和意义图纸会审是指工程各参建单位（建设单位、监理单位、施工单位等）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

【关于学习的座右铭有关热爱学习的座右铭】有关热爱学习的座右铭关于学习的座右铭，学如积薪，后来者居上，热爱学习的人，一寸光阴一寸金，寸金难买寸光阴，有关学习的座右铭，分享给大家。

有关热爱学习的座右铭：1、最珍贵的财富是时间，最大的浪费是虚度流年。

2、学如积薪，后来者居上。
