三相五线制的接线方式

三相五线制
三相五线制系统(TN-S系统),又称保护接地系统,国际电工委员会IEC的编号为TN-S,这种供电方式是把三相供电的零线N接地,与仪器设备外壳相连的保护地PE也接地, 零线N和保护地PE可以连接在同一地线上, 或将保护地线PE 单独接地,视工作环境要求而定.电源变压器输出三相,加上零线N和保护接地线PE 共五条线从配电柜输出,故称三相五线制。

三项五线制是指ABC三项供电，外加一条零线O，再加一条地线E；
其实严格来讲，三相五线制的叫法是错误的，它的学名叫“TN-S”系统；T 代表大地，N代表零线，S代表分开。

TN-S是一种接地方式，但是实际应用中，我们发现三项五线制这种叫法比较直观，所以一直沿用它，我们不用纠结这个叫法，大家知道一下就行；存在的即是合理的，所以我们仍然用三相五线制吧。

那么我们接下来说说这个三相五线制；
一般在工厂中对应的是高压变压器的输出侧，指从变压器的出线侧有5根线。

对于这个电气系统，最明显的特征是多出来一个地线。

那么零线和多出来的地线分别是什么作用？
零线是工作电源线，即零线是允许有电流的，有电流的话就有电势,就是电压。

地线是非工作电源，是起到保护作用的，保护人员和设备，所有设备的金属外壳都接到地线上了，操作人员会直接接触到，所以不应该有持续的电流，只允许有非常微弱的感应电流。

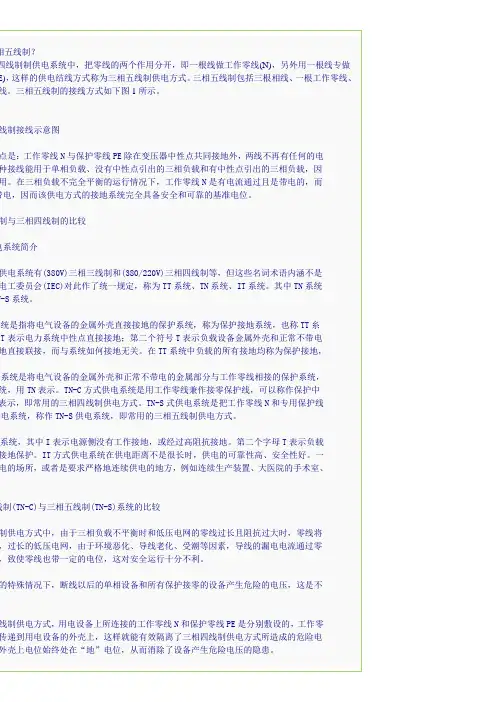

相五线制？四线制制供电系统中，把零线的两个作用分开，即一根线做工作零线(N)，另外用一根线专做E)，这样的供电结线方式称为三相五线制供电方式。

三相五线制包括三根相线、一根工作零线、线。

三相五线制的接线方式如下图1所示。

线制接线示意图点是：工作零线N与保护零线PE除在变压器中性点共同接地外，两线不再有任何的电种接线能用于单相负载、没有中性点引出的三相负载和有中性点引出的三相负载，因用。

在三相负载不完全平衡的运行情况下，工作零线N是有电流通过且是带电的，而带电，因而该供电方式的接地系统完全具备安全和可靠的基准电位。

制与三相四线制的比较电系统简介供电系统有(380V)三相三线制和(380/220V)三相四线制等，但这些名词术语内涵不是电工委员会(IEC)对此作了统一规定，称为TT系统、TN系统、IT系统。

其中TN系统N-S系统。

系统是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT糸T表示电力系统中性点直接接地；第二个符号T表示负载设备金属外壳和正常不带电地直接联接，而与系统如何接地无关。

在TT系统中负载的所有接地均称为保护接地，电系统是将电气设备的金属外壳和正常不带电的金属部分与工作零线相接的保护系统，统，用TN表示。

TN-C方式供电系统是用工作零线兼作接零保护线，可以称作保护中表示，即常用的三相四线制供电方式。

TN-S式供电系统是把工作零线N和专用保护线供电系统，称作TN-S供电系统，即常用的三相五线制供电方式。

电系统，其中I表示电源侧没有工作接地，或经过高阻抗接地。

第二个字母T表示负载接地保护。

IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一电的场所，或者是要求严格地连续供电的地方，例如连续生产装置、大医院的手术室、线制(TN-C)与三相五线制(TN-S)系统的比较制供电方式中，由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将，过长的低压电网，由于环境恶化、导线老化、受潮等因素，导线的漏电电流通过零，致使零线也带一定的电位，这对安全运行十分不利。

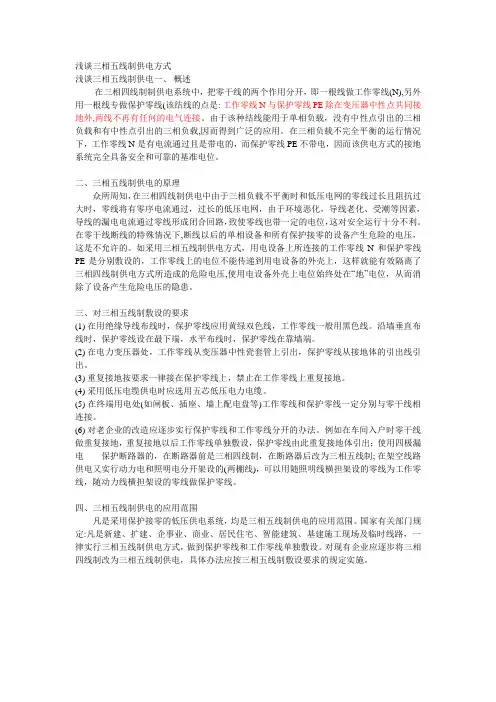

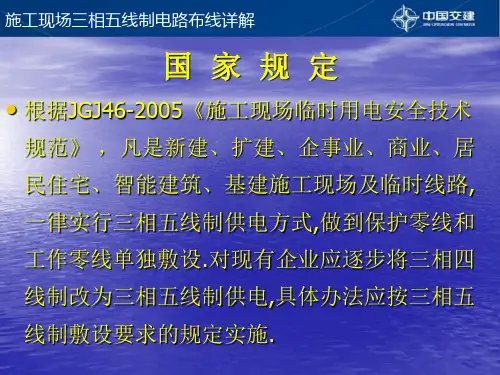

浅谈三相五线制供电方式浅谈三相五线制供电一、概述在三相四线制制供电系统中，把零干线的两个作用分开，即一根线做工作零线(N),另外用一根线专做保护零线(该结线的点是: 工作零线N与保护零线PE除在变压器中性点共同接地外,两线不再有任何的电气连接。

由于该种结线能用于单相负载，没有中性点引出的三相负载和有中性点引出的三相负载,因而得到广泛的应用。

在三相负载不完全平衡的运行情况下，工作零线N是有电流通过且是带电的，而保护零线PE不带电，因而该供电方式的接地系统完全具备安全和可靠的基准电位。

二、三相五线制供电的原理众所周知，在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。

在零干线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压，这是不允许的。

如采用三相五线制供电方式，用电设备上所连接的工作零线N和保护零线PE是分别敷设的，工作零线上的电位不能传递到用电设备的外壳上，这样就能有效隔离了三相四线制供电方式所造成的危险电压,使用电设备外壳上电位始终处在“地”电位，从而消除了设备产生危险电压的隐患。

三、对三相五线制敷设的要求(1) 在用绝缘导线布线时，保护零线应用黄绿双色线，工作零线一般用黑色线。

沿墙垂直布线时，保护零线设在最下端，水平布线时，保护零线在靠墙端。

(2) 在电力变压器处，工作零线从变压器中性瓷套管上引出，保护零线从接地体的引出线引出。

(3) 重复接地按要求一律接在保护零线上，禁止在工作零线上重复接地。

(4) 采用低压电缆供电时应选用五芯低压电力电缆。

(5) 在终端用电处(如闸板、插座、墙上配电盘等)工作零线和保护零线一定分别与零干线相连接。

(6) 对老企业的改造应逐步实行保护零线和工作零线分开的办法。

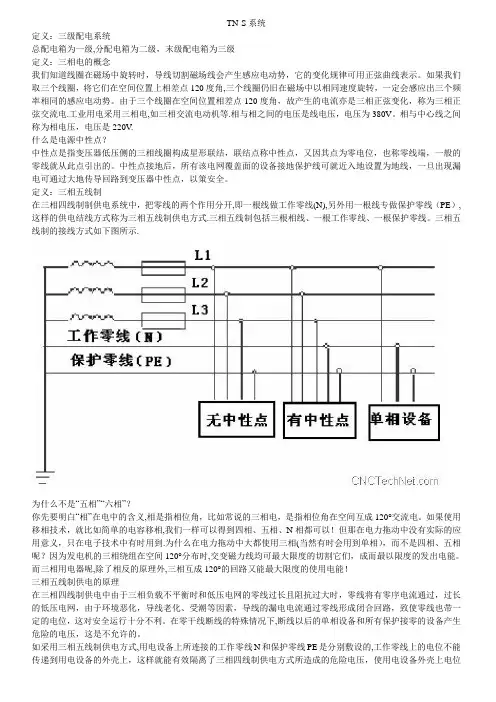

TN-S系统定义：三级配电系统总配电箱为一级,分配电箱为二级，末级配电箱为三级定义：三相电的概念我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。

如果我们取三个线圈，将它们在空间位置上相差点120度角,三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。

由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电.工业用电采用三相电,如三相交流电动机等.相与相之间的电压是线电压，电压为380V。

相与中心线之间称为相电压，电压是220V.什么是电源中性点？中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端，一般的零线就从此点引出的。

中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。

定义：三相五线制在三相四线制制供电系统中，把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线（PE）,这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线。

三相五线制的接线方式如下图所示.为什么不是“五相”“六相”？你先要明白“相”在电中的含义,相是指相位角，比如常说的三相电，是指相位角在空间互成120°交流电。

如果使用移相技术，就比如简单的电容移相,我们一样可以得到四相、五相、N相都可以！但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到.为什么在电力拖动中大都使用三相(当然有时会用到单相），而不是四相、五相呢？因为发电机的三相绕组在空间120°分布时,交变磁力线均可最大限度的切割它们，成而最以限度的发出电能。

而三相用电器呢,除了相反的原理外,三相互成120°的回路又能最大限度的使用电能！三相五线制供电的原理在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。

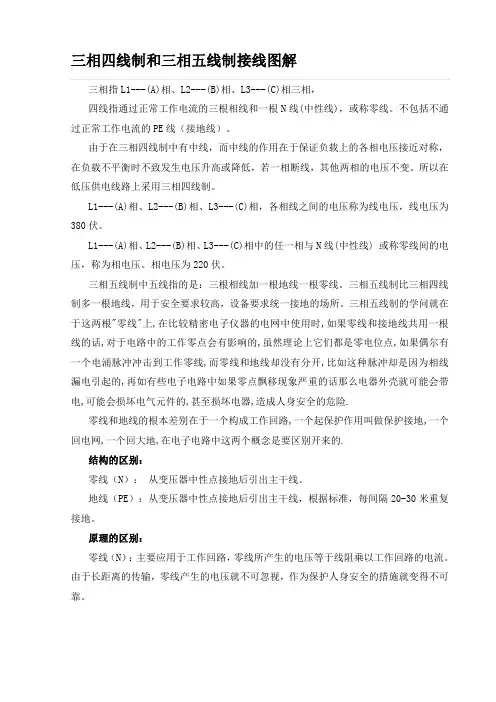

三相四线制和三相五线制接线图解三相指L1---(A)相、L2---(B)相、L3---(C)相三相，四线指通过正常工作电流的三根相线和一根N线(中性线)，或称零线。

不包括不通过正常工作电流的PE线（接地线）。

由于在三相四线制中有中线，而中线的作用在于保证负载上的各相电压接近对称，在负载不平衡时不致发生电压升高或降低，若一相断线，其他两相的电压不变。

所以在低压供电线路上采用三相四线制。

L1---(A)相、L2---(B)相、L3---(C)相，各相线之间的电压称为线电压，线电压为380伏。

L1---(A)相、L2---(B)相、L3---(C)相中的任一相与N线(中性线) 或称零线间的电压，称为相电压。

相电压为220伏。

三相五线制中五线指的是：三根相线加一根地线一根零线。

三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地的场所。

三相五线制的学问就在于这两根"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是零电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的.结构的区别：零线（N）：从变压器中性点接地后引出主干线。

地线（PE）：从变压器中性点接地后引出主干线，根据标准，每间隔20-30米重复接地。

原理的区别：零线（N）：主要应用于工作回路，零线所产生的电压等于线阻乘以工作回路的电流。

由于长距离的传输，零线产生的电压就不可忽视，作为保护人身安全的措施就变得不可靠。

地线（PE）：不用于工作回路，只作为保护线。

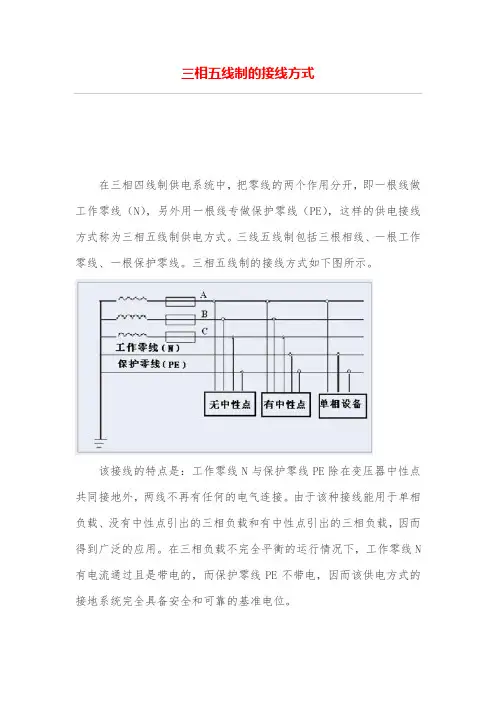

三相五线制的接线方式
在三相四线制供电系统中，把零线的两个作用分开，即一根线做工作零线（N），另外用一根线专做保护零线（PE），这样的供电接线方式称为三相五线制供电方式。

三线五线制包括三根相线、一根工作零线、一根保护零线。

三相五线制的接线方式如下图所示。

该接线的特点是：工作零线N与保护零线PE除在变压器中性点共同接地外，两线不再有任何的电气连接。

由于该种接线能用于单相负载、没有中性点引出的三相负载和有中性点引出的三相负载，因而得到广泛的应用。

在三相负载不完全平衡的运行情况下，工作零线N 有电流通过且是带电的，而保护零线PE不带电，因而该供电方式的接地系统完全具备安全和可靠的基准电位。

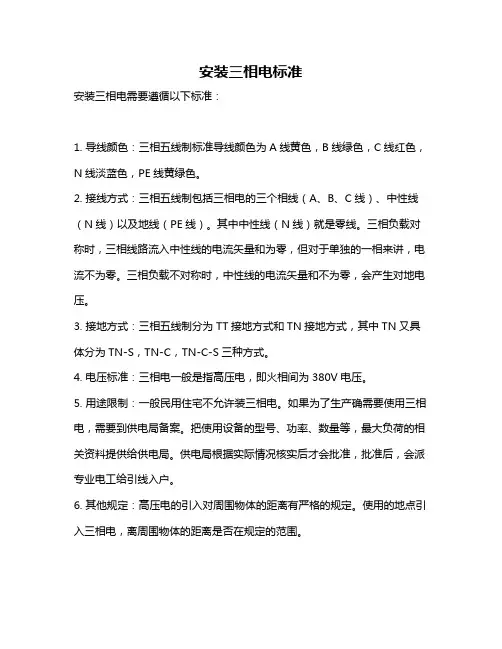

安装三相电标准
安装三相电需要遵循以下标准：
1. 导线颜色：三相五线制标准导线颜色为A线黄色，B线绿色，C线红色，N线淡蓝色，PE线黄绿色。

2. 接线方式：三相五线制包括三相电的三个相线（A、B、C线）、中性线（N线）以及地线（PE线）。

其中中性线（N线）就是零线。

三相负载对称时，三相线路流入中性线的电流矢量和为零，但对于单独的一相来讲，电流不为零。

三相负载不对称时，中性线的电流矢量和不为零，会产生对地电压。

3. 接地方式：三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。

4. 电压标准：三相电一般是指高压电，即火相间为380V电压。

5. 用途限制：一般民用住宅不允许装三相电。

如果为了生产确需要使用三相电，需要到供电局备案。

把使用设备的型号、功率、数量等，最大负荷的相关资料提供给供电局。

供电局根据实际情况核实后才会批准，批准后，会派专业电工给引线入户。

6. 其他规定：高压电的引入对周围物体的距离有严格的规定。

使用的地点引入三相电，离周围物体的距离是否在规定的范围。

请注意，以上标准可能因地区和设备而有所不同，请参照当地的标准和规定进行安装。

如果需要安装三相电，建议寻求专业电工的帮助。

三相五线制的三种接地方式 - 电工基础
三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。

TT接地方式：第一个字母T表示电源中性点接地，第二个T是设备金属外壳接地，这种方法高压系统普遍采用，低压系统中有大容量用电器时不宜采用。

TN-S接地方式：字母S代表N与PE分开，设备金属外壳与PE相连，设备中性点与N相连。

其优点是PE中没有电流，故设备金属外壳对地电位为零。

主要用于数据处理，精密检测，高层建筑的供电系统。

TN-C接地方式：字母C 表示N与PE合并成为PEN，实际上是四线制供电方式。

设备中性点和金属外壳都和N相连。

由于N正常时流通三相不平衡电流和谐波电流，故设备金属外壳正常对地有一定电压，通常用于一般供电场所。

TN-C-S接地方式：一部分N与PE分开，是四线半制供电方式。

应用于环境较差的场所。

当N和PE分开后不允许再合并。

中国规定，民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。

进户线一般采用单相二线制，即三个相线中的任意一相和中性线（作零线）。

如遇大功率用电器，需自行设置接地线。

三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线淡蓝色，PE线黄绿色。

”
