人教版八年级物理光学作图选编——平面镜成像特点及成像原理作图1．如图所示，根据平面镜成像特点，在图中画出点光源S在平面镜中的像。

2．如图所示，物体AB放在平面镜前，请作出物体AB在平面镜中所成的像''A B。

3．在图中作出物体AB在平面镜中所成的像A'B'。

4．一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分。

请在图中画出AB通过水面反射所成的像A'B'。

5．请利用平面镜成像特点在图中画出三角形ABC在平面镜MN中所成的像。

6．根据像画出物体7．根据平面镜成像特点作出物体AB在平面镜中像。

8．如图甲所示，'O是O在平面镜中成的像，在图中画出平面镜的位置。

9．如图所示，物体AO放置在水平面上，A O 是AO在平面镜中的像，并标出镜面与水平面夹角的大小。

10．如图，作出物体A在平面镜MM'中所成的像A'。

若镜面绕M点顺时针转动，则物像之间的距离会随之变化，请画出物像距离最大时的像A''的位置。

11．如图所示，停留在水池上方的一只蜻蜓，用A点表示。

请用一个点，在图中标出蜻蜓所成的像A′。

（要求保留作图痕迹）12．如图所示，M是苹果上的一点，N是人眼的位置，请画出M点在平面镜中的像M及某点发出的一条光线经平面镜反射后经过N点的光路图。

13．图是用两块平面镜制作的昆虫观察箱，能同时观察到昆虫的腹部和背部，用A点表示昆虫的腹部，请在图中作出观察者通过平面镜OM看到昆虫腹部的光路图。

（忽略玻璃板的厚度）14．如图甲所示是河南淮阳“曲桥渡贤”景观图，湖面倒映着桥影。

图乙中A点表示水中桥影拱形顶部，请你画出乙图中人眼看见拱顶的光路图。

15．如图所示，水池上方有一只小鸟A，请画出人眼B通过水面看到小鸟眼睛像的光路图。

16．如图所示，室外有一路灯S发出的光透过窗户射到室内的平面镜上，请画出A点的人眼通过平面镜看到路灯S的光路图。

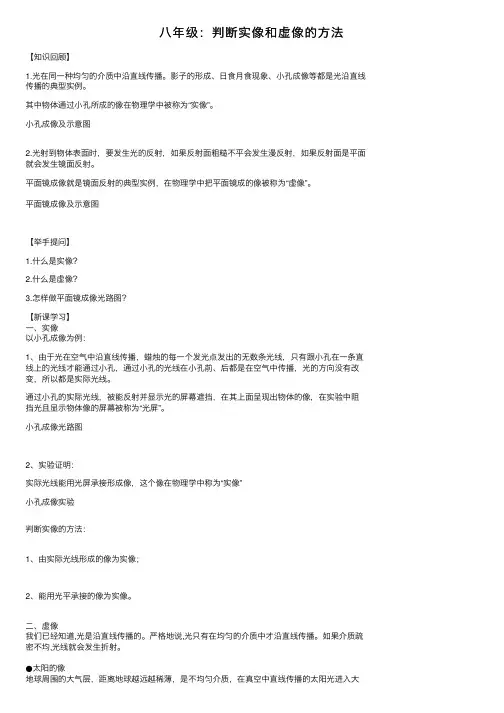

⼋年级：判断实像和虚像的⽅法【知识回顾】1.光在同⼀种均匀的介质中沿直线传播。

影⼦的形成、⽇⾷⽉⾷现象、⼩孔成像等都是光沿直线传播的典型实例。

其中物体通过⼩孔所成的像在物理学中被称为“实像”。

⼩孔成像及⽰意图2.光射到物体表⾯时，要发⽣光的反射，如果反射⾯粗糙不平会发⽣漫反射，如果反射⾯是平⾯就会发⽣镜⾯反射。

平⾯镜成像就是镜⾯反射的典型实例，在物理学中把平⾯镜成的像被称为“虚像”。

平⾯镜成像及⽰意图【举⼿提问】1.什么是实像？2.什么是虚像？3.怎样做平⾯镜成像光路图？【新课学习】⼀、实像以⼩孔成像为例：1、由于光在空⽓中沿直线传播，蜡烛的每⼀个发光点发出的⽆数条光线，只有跟⼩孔在⼀条直线上的光线才能通过⼩孔，通过⼩孔的光线在⼩孔前、后都是在空⽓中传播，光的⽅向没有改变，所以都是实际光线。

通过⼩孔的实际光线，被能反射并显⽰光的屏幕遮挡，在其上⾯呈现出物体的像，在实验中阻挡光且显⽰物体像的屏幕被称为“光屏”。

⼩孔成像光路图2、实验证明：实际光线能⽤光屏承接形成像，这个像在物理学中称为“实像”⼩孔成像实验判断实像的⽅法：1、由实际光线形成的像为实像；2、能⽤光平承接的像为实像。

⼆、虚像我们已经知道,光是沿直线传播的。

严格地说,光只有在均匀的介质中才沿直线传播。

如果介质疏密不均,光线就会发⽣折射。

●太阳的像地球周围的⼤⽓层，距离地球越远越稀薄，是不均匀介质，在真空中直线传播的太阳光进⼊⼤⽓层，由于不同⾼度空⽓的疏密不同⽽发⽣弯曲,逐渐弯向地⾯,进⼊我们的眼睛。

⼈们逆着光线望去就感到看见了远处的太阳，实际上⼈们看到的是太阳的像，这种像在物理学中被称为“虚像”。

太阳光折射光路图●海市蜃楼海市蜃楼是⼀种由光的折射产⽣的现象,多发⽣在夏天的海⾯上。

夏天,较热的空⽓笼罩海⾯,但海⽔⽐较凉,海⾯附近空⽓的温度⽐上层空⽓的低,空⽓热胀冷缩,导致上层的空⽓⽐底层的空⽓稀薄。

来⾃地平线以外物体的光线本来不能到达我们的眼中,但有⼀些射向空中的光线,由于不同⾼度空⽓的疏密不同⽽发⽣弯曲,逐渐弯向地⾯,进⼊我们的眼睛。

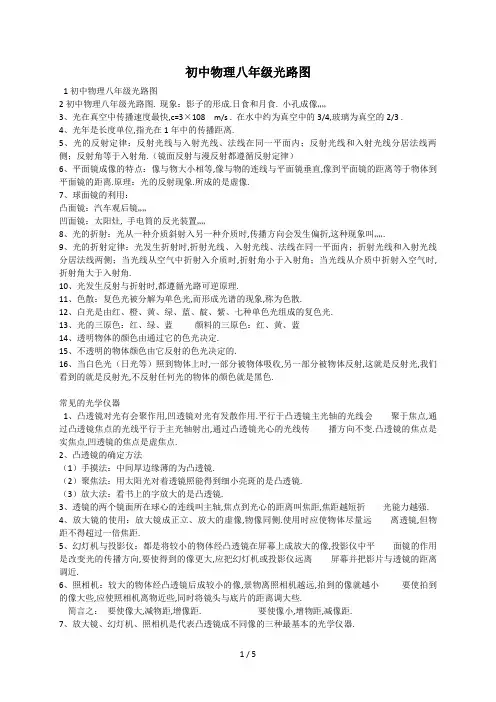

初中物理八年级光路图1初中物理八年级光路图2初中物理八年级光路图. 现象：影子的形成.日食和月食. 小孔成像……3、光在真空中传播速度最快,c=3×108 m/s . 在水中约为真空中的3/4,玻璃为真空的2/3 .4、光年是长度单位,指光在1年中的传播距离.5、光的反射定律：反射光线与入射光线、法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角.（镜面反射与漫反射都遵循反射定律）6、平面镜成像的特点：像与物大小相等,像与物的连线与平面镜垂直,像到平面镜的距离等于物体到平面镜的距离.原理：光的反射现象.所成的是虚像.7、球面镜的利用：凸面镜：汽车观后镜……凹面镜：太阳灶, 手电筒的反光装置……8、光的折射：光从一种介质斜射入另一种介质时,传播方向会发生偏折,这种现象叫…….9、光的折射定律：光发生折射时,折射光线、入射光线、法线在同一平面内；折射光线和入射光线分居法线两侧；当光线从空气中折射入介质时,折射角小于入射角；当光线从介质中折射入空气时,折射角大于入射角.10、光发生反射与折射时,都遵循光路可逆原理.11、色散：复色光被分解为单色光,而形成光谱的现象,称为色散.12、白光是由红、橙、黄、绿、蓝、靛、紫、七种单色光组成的复色光.13、光的三原色：红、绿、蓝颜料的三原色：红、黄、蓝14、透明物体的颜色由通过它的色光决定.15、不透明的物体颜色由它反射的色光决定的.16、当白色光（日光等）照到物体上时,一部分被物体吸收,另一部分被物体反射,这就是反射光,我们看到的就是反射光,不反射任何光的物体的颜色就是黑色.常见的光学仪器1、凸透镜对光有会聚作用,凹透镜对光有发散作用.平行于凸透镜主光轴的光线会聚于焦点,通过凸透镜焦点的光线平行于主光轴射出,通过凸透镜光心的光线传播方向不变.凸透镜的焦点是实焦点,凹透镜的焦点是虚焦点.2、凸透镜的确定方法（1）手摸法：中间厚边缘薄的为凸透镜.（2）聚焦法：用太阳光对着透镜照能得到细小亮斑的是凸透镜.（3）放大法：看书上的字放大的是凸透镜.3、透镜的两个镜面所在球心的连线叫主轴,焦点到光心的距离叫焦距,焦距越短折光能力越强.4、放大镜的使用：放大镜成正立、放大的虚像,物像同侧.使用时应使物体尽量远离透镜,但物距不得超过一倍焦距.5、幻灯机与投影仪：都是将较小的物体经凸透镜在屏幕上成放大的像,投影仪中平面镜的作用是改变光的传播方向,要使得到的像更大,应把幻灯机或投影仪远离屏幕并把影片与透镜的距离调近.6、照相机：较大的物体经凸透镜后成较小的像,景物离照相机越远,拍到的像就越小要使拍到的像大些,应使照相机离物近些,同时将镜头与底片的距离调大些.简言之：要使像大,减物距,增像距. 要使像小,增物距,减像距.7、放大镜、幻灯机、照相机是代表凸透镜成不同像的三种最基本的光学仪器.8、显微镜：目镜和物镜都是凸透镜,物镜相当于幻灯机,目镜相当于放大镜.它是对物体的两次放大,物镜成放大实像,目镜成放大虚像.显微镜对物体的放大倍数=物镜的放大倍数×目镜的放大倍数9、望远镜的目镜和物镜都可以由凸透镜组成,物镜相当于照相机,目镜相当于放大镜,先由物镜把远处的物体拉近成实像,再由目镜放大成虚像.我们看远处的物体通过望远镜使视角变大了,所以能看得很清晰.10、晶状体和角膜的组合相当于凸透镜,它把光线会聚在视网膜上.11、眼睛通过睫状体来改变晶状体的形状,看远处的物体时,睫状体放松晶状体变薄,物体射来的光会聚在视网膜上,看近处的物体时,睫状体收缩晶状体变厚. 对光的偏折能力变强,物体射来的光也会聚在视网膜上.12、近视的形成：（1）睫状体功能降低不能使晶状体变薄,晶状体折光能力大.（2）眼球的前后方向上过长.这两种结果都能使像成在视网膜前方,形成近视. 因为凹透镜对光有发散作用,所以用凹透镜制成眼镜矫正近视.13、远视：（与近视相反）用凸透镜矫正.14、眼镜的度数：凹透镜的度数是负的,凸透镜的度数是正的.凸透镜越厚,焦距就小,度数就越大.凹透镜中心越薄,焦距就小,度数就越大.度数=100/f(f为焦距,单位：米）15、巧记凸透镜成像的区分：物近像远像变大, 一倍焦距分虚实,二倍焦距分大小, 实像总是倒立的.凸透镜成像规律物距（u）成像大小像的虚实像物位置像距( v ) 应用u > 2f 缩小实像透镜两侧 f < v <2f 照相机u = 2f 等大实像透镜两侧v = 2ff < u <2f 放大实像透镜两侧v > 2f 幻灯机u = f 不成像u < f 放大虚像透镜同侧v > u 放大镜二、光路图1、光在均匀介质中沿直线传播2、光的反射现象：无论透明或不透明物体在其表面均可发生光的反射.（1）光路具有可逆性：（2）镜面反射和漫反射.（3）平面镜对光线的作用：只能改变光的传播方向,不能改变光束性质（4）应用：控制光路,例如：（5）球面镜：定义：用球面的内表面作反射面.性质：凹镜能把射向它的平行光线会聚在一点；从焦点射向凹镜的反射光是平行光应用：太阳灶、手电筒、汽车头灯定义：用球面的外表面做反射面.性质：凸镜对光线起发散作用.凸镜所成的象是缩小的虚像应用：汽车后视镜（6）光的折射定律：三线同面,法线居中,空气中角大,光路可逆⑴折射光线,入射光线和法线在同一平面内.○⑵折射光线和入射光线分居与法线两侧.○⑶光从空气斜射入水或其他介质中时,折射角小于入射角,属于近法线折射.○光从水中或其他介质斜射入空气中时,折射角大于入射角,属于远法线折射.光从空气垂直射入（或其他介质射出）,折射角=入射角= 0 度.○4应用：从空气看水中的物体,或从水中看空气中的物体看到的是物体的虚像,看到的位置比实际位置高（7）透镜薄透镜：透镜的厚度远小于球面的半径.名词主光轴：通过两个球面球心的直线.光心：（O）即薄透镜的中心.性质：通过光心的光线传播方向不改变.焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点,这个点叫焦点.焦距（f）：焦点到凸透镜光心的距离.典型光路填表：（凸透镜成像规律）F分虚实,2f大小,实倒虚正,成虚像时：(8)眼睛和眼镜成像原理：从物体发出的光线经过晶状体等一个综合的凸透镜在视网膜上行成倒立,缩小的实像,分布在视网膜上的视神经细胞受到光的刺激,把这个信号传输给大脑,人就可以看到这个物体了.近视及远视的矫正：近视眼要戴凹透镜,远视眼要戴凸透镜.(9)显微镜和望远镜显微镜：显微镜镜筒的两端各有一组透镜,每组透镜的作用都相当于一个凸透镜,靠近眼睛的凸透镜叫做目镜,靠近被观察物体的凸透镜叫做物镜.来自被观察物体的光经过物镜后成一个放大的实像,道理就像投影仪的镜头成像一样；目镜的作用则像一个普通的放大镜,把这个像再放大一次.经过这两次放大作用,我们就可以看到肉眼看不见的小物体了.望远镜：有一种望远镜也是由两组凸透镜组成的.靠近眼睛的凸透镜叫做目镜,靠近被观察物体的凸透镜叫做物镜.我们能不能看清一个物体,它对我们的眼睛所成“视角”的大小十分重要.望远镜的物镜所成的像虽然比原来的物体小,但它离我们的眼睛很近,再加上目镜的放大作用,视角就可以变得很大.。

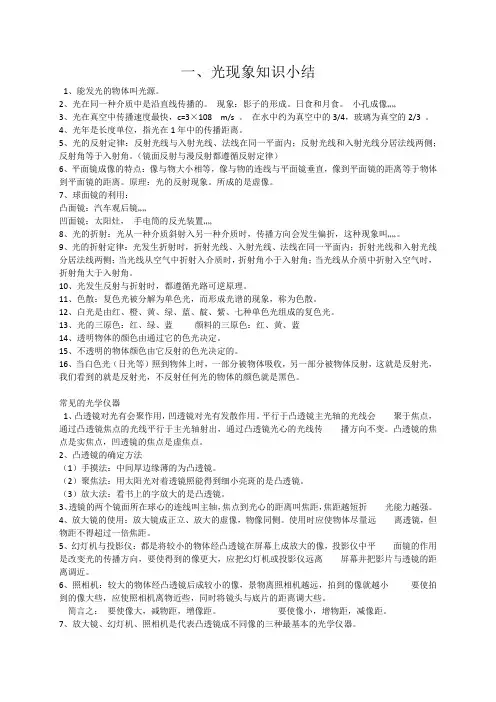

一、光现象知识小结1、能发光的物体叫光源。

2、光在同一种介质中是沿直线传播的。

现象：影子的形成。

日食和月食。

小孔成像……3、光在真空中传播速度最快，c=3×108 m/s 。

在水中约为真空中的3/4，玻璃为真空的2/3 。

4、光年是长度单位，指光在1年中的传播距离。

5、光的反射定律：反射光线与入射光线、法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角。

（镜面反射与漫反射都遵循反射定律）6、平面镜成像的特点：像与物大小相等，像与物的连线与平面镜垂直，像到平面镜的距离等于物体到平面镜的距离。

原理：光的反射现象。

所成的是虚像。

7、球面镜的利用：凸面镜：汽车观后镜……凹面镜：太阳灶，手电筒的反光装置……8、光的折射：光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫……。

9、光的折射定律：光发生折射时，折射光线、入射光线、法线在同一平面内；折射光线和入射光线分居法线两侧；当光线从空气中折射入介质时，折射角小于入射角；当光线从介质中折射入空气时，折射角大于入射角。

10、光发生反射与折射时，都遵循光路可逆原理。

11、色散：复色光被分解为单色光，而形成光谱的现象，称为色散。

12、白光是由红、橙、黄、绿、蓝、靛、紫、七种单色光组成的复色光。

13、光的三原色：红、绿、蓝颜料的三原色：红、黄、蓝14、透明物体的颜色由通过它的色光决定。

15、不透明的物体颜色由它反射的色光决定的。

16、当白色光（日光等）照到物体上时，一部分被物体吸收，另一部分被物体反射，这就是反射光，我们看到的就是反射光，不反射任何光的物体的颜色就是黑色。

常见的光学仪器1、凸透镜对光有会聚作用，凹透镜对光有发散作用。

平行于凸透镜主光轴的光线会聚于焦点，通过凸透镜焦点的光线平行于主光轴射出，通过凸透镜光心的光线传播方向不变。

凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。

2、凸透镜的确定方法（1）手摸法：中间厚边缘薄的为凸透镜。

初二物理光学，第二讲反射，平面镜成像反射：指光在传播到不同物质时，在分界面上改变传播方向又返回原来物质中的现象叫反射。

如：光遇到水面、玻璃以及其他许多物体的表面都会发生反射。

反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角在反射现象中光路可逆。

反射光路图入射点：入射光线与镜面的交点；“O”点法线：过入射点且垂直于镜面的直线叫做法线；ON入射角：入射光线与法线的夹角叫做入射角∠AON；反射角：反射光线与法线的夹角叫做反射角∠BON；可归纳为：“三线共面，两线分居，两角相等”。

*注意：1.只能说反射角等于入射角，不能说入射角等于反射角。

2.在反射现象中法线实际上平分入射光线和反射光线的夹角。

3.法线垂直于镜面。

4.当入射角等于0度时，反射角也等于0度，这时光路改变了180度。

平面镜成像：平面镜成像：等大，正立，虚像。

平面镜成像光路图在平面镜成像中，像和物关于镜子对称，像和物是轴对称图形，像和物关于镜子对称水中的倒影水中树的‘倒影’国家大剧院在水中的倒影平静的水面为什么会有倒影。

其实这是一个平面镜成像的原理，即：光线进入平面镜后会发生“光的反射”现象，从而会在镜中形成于实物相同的一个虚拟影像。

再比如“猴子捞月”。

猴子捞月捞的是月亮的虚像利用镜子测视力，好处就是可以节省空间。

利用平面镜测视力下雨天迎着月光走亮的地方是水面，背着月光走暗的地方是水面。

解释：由于光的反射,水面相当于是一块平面镜,迎着月光走,月光发出的光线有光线反射进入人的眼睛,所以看起来是亮的。

背着月光走,地面发生的是漫反射,所以会有光线反射进入眼睛,亮的地方就是地面,暗的地方就是水洼。

*注意：要想看到自己的全身像，镜子的高度至少等于人身高的一半，如图：平面镜至少等于身高的一半当我们远离或靠近平面镜时像的大小不变平面镜成像的实验：1.用到的实验器材：两根相同的蜡烛A，B；茶色玻璃板（厚度2mm—3mm）；刻度尺，纸板，火柴（点燃蜡烛）*注意：A，B相等的意义：验证物和像等大；刻度尺的作用：测量像距等于物距，用方格纸代替纸板就可以不用刻度尺。

4.3《平面镜成像》一、平面镜成像的特点像是虚像，像和物关于镜面对称①像和物的大小相等；②像和物对应点的连线和镜面垂直，到镜面的距离相等；③像和物上下相同，左右相反（镜中人的左手是人的右手，看镜子中的钟的时间要看纸张的反面，物体远离、靠近镜面像的大小不变，但亦要随着远离、靠近镜面相同的距离，对人是2倍距离）。

二、平面镜成虚像1、平面镜成虚像①作图法理解虚像和平面镜成像原理如图，平面镜前烛焰上的点S射向平面镜的光线，经平面镜反射后进入眼睛，看起来就觉得这些光线好像是从它们在镜后的反向延长线的交点S’射出来的。

人们会感觉S’处真有一个光源一样，如图所示。

S’就是S在镜中的像，由于平面镜后并不存在光源S’，进入眼睛的光并非真正来自S’，所以把S’叫做虚像。

物体上每个点在镜子里都有一个像点，所有像点共同组成整个物体的虚像。

2、实像与虚像的区别特点实像虚像光线是实际光线会聚而成的不是由实际光线会聚成的，而是实际光线的反向延长线相交而成的承接可以用光屏承接不能用光屏承接是否能看到能用眼看到能用眼看到像的特点倒立的，如小孔成像正立的，如平面镜成像三、平面镜成像作图方法一：根据光的反射定律作图①从发光点S任意引两条光线射到平面镜上；②分别作出两条入射光线的法线；③根据光的反射定律中反射角等于入射角分别作出两条入射光线的反射光线；④做出两条反射光线的反向延长线，相较于点S’，S’即为发光点S的像。

方法二：根据平面镜成像的特点作图①过发光点S向平面镜引垂线，并延长；②在延长线上取一点，使这点到镜面的距离等于S到镜面的距离；③标出像点S’，即为发光点S的像，如图所示。

由于利用平面镜成像的特点作图较为简单，所以作图时常用此方法，它是根据平面镜成像时像与物体关于镜面对称的特点来完成光路图的。

四、水中倒影的形成的原因平静的水面就好像一个平面镜，它可以成像（水中月、镜中花）；对实物的每一点来说，它在水中所成的像点都与物点“等距”，树木和房屋上各点与水面的距离不同，越接近水面的点，所成像亦距水面越近，无数个点组成的像在水面上看就是倒影了。

八年级光学作图方法总结一、光的反射1、光的反射图例：2、作反射光路图方法示范3、画入射光线方法同画反射光线4、画平面镜如下左图给出入射光线与反射光线画平面镜方法一方法二二、光的折射1、折射光路图例2、画折射光线作图方法图示如下方法一量角器作图法：先量出入射光线与反射光线夹角a，再用量角器找到角a/2处，并画出角平分线（即法线）再过入射点作法线的垂线即为平面镜。

方法二尺规作图法：先在入射光线上任取一点，并量出此点到入射点距离为L，之后在反射光线上量取一点到入射点距离也为L，用虚线连接这两点，再作这条虚线的中垂线即为法线，最后过入射点作法线的垂线得平面镜3、水面折射光路图三、平面镜成像有关作图1、平面镜成虚像原理光路图2、如下左图所示，一点光源S发出的两道光束镜平面镜反射后经过A、B两点求点光源S的位置并画出入射光线作图方法：先反向延长反射光线交于S，再过S，作垂直于镜面的虚线，找到S，关于镜面对称的S点，即为光源。

最后将光源S分别连接两个入射点标好箭头如右图所示。

3、平面镜成像找点光源如下左图所示点光源S发出的一束光经过镜面反射后经过B点，请标出S点画出完整光路图方法讲解：先连接B S，，注意镜面下的连线部分画虚线镜面上连线部分画实线。

再过S，作垂直于镜面的虚线，找到S，关于镜面对称的S点，即为光源。

最后将光源S与入射点连接，标处入射箭头，如图所示。

四、凸透镜成像规律S，SS，S，S注意：1、入射光线、反射光线和折射光线同时靠近或远离法线。

2、入射角、反射角和折射角同增同减。

3、光的反射与折射都是可逆的。

八年级光学作图方法总结一、光的反射1、光的反射图例：2、作反射光路图方法示范3、画入射光线方法同画反射光线4、画平面镜如下左图给出入射光线与反射光线画平面镜方法一方法二二、光的折射1、折射光路图例2、画折射光线作图方法图示如下3、水面折射光路图方法一量角器作图法：先量出入射光线与反射光线夹角a,再用量角器找到角a/2处,并画出角平分线即法线再过入射点作法线的垂线即为平面镜;方法二尺规作图法：先在入射光线上任取一点,并量出此点到入射点距离为L,之后在反射光线上量取一点到入射点距离也为L,用虚线连接这两点,再作这条虚线的中垂线即为法线,最后过入射点作法线的垂线得平面镜注意：1、入射光线、反射光线和折射光线同时靠近或远离法线;2、入射角、反射角和折射角同增同减;三、平面镜成像有关作图1、平面镜成虚像原理光路图2、如下左图所示,一点光源S发出的两道光束镜平面镜反射后经过A、B两点求点光源S的位置并画出入射光线作图方法：先反向延长反射光线交于S ,再过S,作垂直于镜面的虚线,找到S ,关于镜面对称的S点,即为光源;最后将光源S分别连接两个入射点标好箭头如右图所示;3、平面镜成像找点光源如下左图所示点光源S发出的一束光经过镜面反射后经过B点,请标出S点画出完整光路图方法讲解：先连接BS,,注意镜面下的连线部分画虚线镜面上连线部分画实线;再过S,作垂直于镜面的虚线,找到S,关于镜面对称的S点,即为光源;最后将光源S与入射点连接,标处入射箭头,如图所示;四、凸透镜成像规律S,SS,S,S注意：物与像同方向移动如右图所示物向凸透镜靠近时,像远离凸透镜;。
